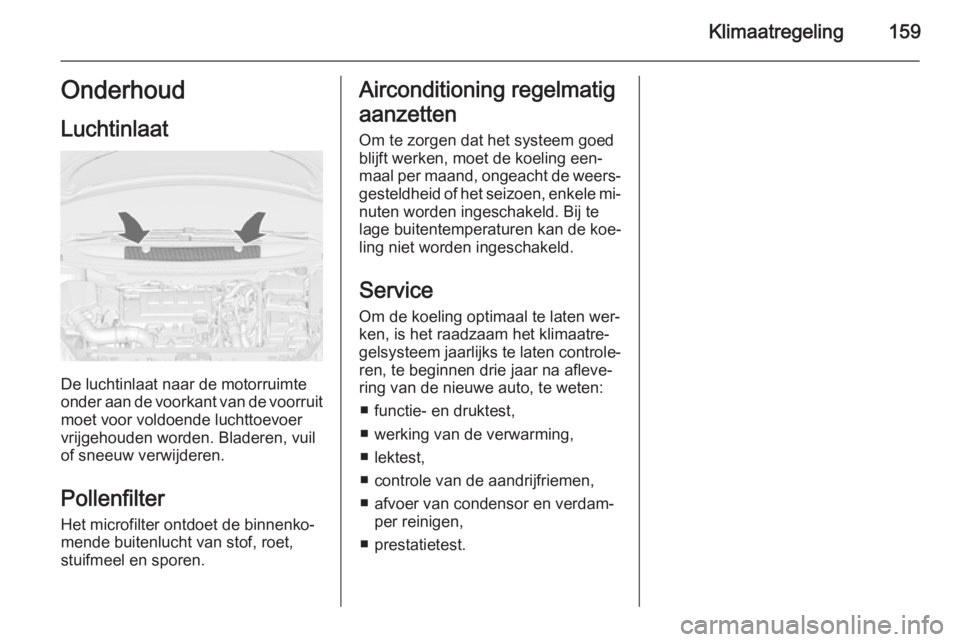

Klimaatregeling159Onderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de voorruit moet voor voldoende luchttoevoer
vrijgehouden worden. Bladeren, vuil
of sneeuw verwijderen.
Pollenfilter Het microfilter ontdoet de binnenko‐
mende buitenlucht van stof, roet,
stuifmeel en sporen.
Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling een‐
maal per maand, ongeacht de weers‐
gesteldheid of het seizoen, enkele mi‐
nuten worden ingeschakeld. Bij te
lage buitentemperaturen kan de koe‐
ling niet worden ingeschakeld.
Service
Om de koeling optimaal te laten wer‐
ken, is het raadzaam het klimaatre‐
gelsysteem jaarlijks te laten controle‐
ren, te beginnen drie jaar na afleve‐
ring van de nieuwe auto, te weten:
■ functie- en druktest,
■ werking van de verwarming,
■ lektest,
■ controle van de aandrijfriemen,
■ afvoer van condensor en verdam‐ per reinigen,
■ prestatietest.

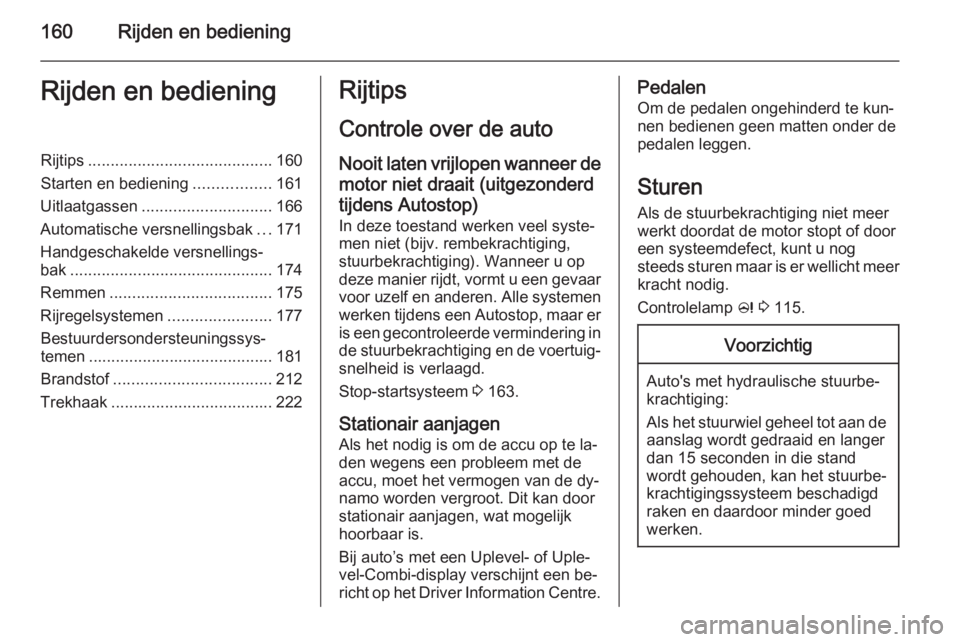

160Rijden en bedieningRijden en bedieningRijtips......................................... 160
Starten en bediening .................161
Uitlaatgassen ............................. 166
Automatische versnellingsbak ...171
Handgeschakelde versnellings‐
bak ............................................. 174
Remmen .................................... 175
Rijregelsystemen .......................177
Bestuurdersondersteuningssys‐ temen ......................................... 181
Brandstof ................................... 212
Trekhaak .................................... 222Rijtips
Controle over de auto Nooit laten vrijlopen wanneer de
motor niet draait (uitgezonderd tijdens Autostop)
In deze toestand werken veel syste‐
men niet (bijv. rembekrachtiging,
stuurbekrachtiging). Wanneer u op
deze manier rijdt, vormt u een gevaar voor uzelf en anderen. Alle systemenwerken tijdens een Autostop, maar er
is een gecontroleerde vermindering in
de stuurbekrachtiging en de voertuig‐ snelheid is verlaagd.
Stop-startsysteem 3 163.
Stationair aanjagen
Als het nodig is om de accu op te la‐
den wegens een probleem met de
accu, moet het vermogen van de dy‐
namo worden vergroot. Dit kan door stationair aanjagen, wat mogelijk
hoorbaar is.
Bij auto’s met een Uplevel- of Uple‐ vel-Combi-display verschijnt een be‐ richt op het Driver Information Centre.Pedalen
Om de pedalen ongehinderd te kun‐
nen bedienen geen matten onder de
pedalen leggen.
Sturen Als de stuurbekrachtiging niet meerwerkt doordat de motor stopt of door
een systeemdefect, kunt u nog
steeds sturen maar is er wellicht meer
kracht nodig.
Controlelamp c 3 115.Voorzichtig
Auto's met hydraulische stuurbe‐
krachtiging:
Als het stuurwiel geheel tot aan de aanslag wordt gedraaid en langer
dan 15 seconden in die stand
wordt gehouden, kan het stuurbe‐
krachtigingssysteem beschadigd
raken en daardoor minder goed
werken.

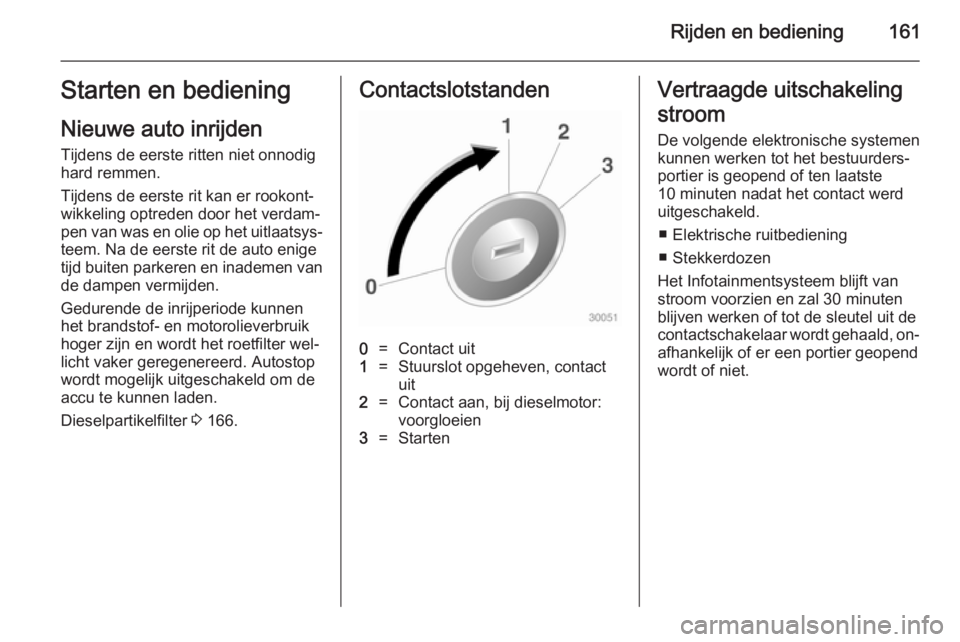

Rijden en bediening161Starten en bediening
Nieuwe auto inrijden Tijdens de eerste ritten niet onnodig
hard remmen.
Tijdens de eerste rit kan er rookont‐
wikkeling optreden door het verdam‐
pen van was en olie op het uitlaatsys‐
teem. Na de eerste rit de auto enige
tijd buiten parkeren en inademen van de dampen vermijden.
Gedurende de inrijperiode kunnen
het brandstof- en motorolieverbruik
hoger zijn en wordt het roetfilter wel‐
licht vaker geregenereerd. Autostop
wordt mogelijk uitgeschakeld om de
accu te kunnen laden.
Dieselpartikelfilter 3 166.Contactslotstanden0=Contact uit1=Stuurslot opgeheven, contact
uit2=Contact aan, bij dieselmotor:
voorgloeien3=StartenVertraagde uitschakeling
stroom De volgende elektronische systemen
kunnen werken tot het bestuurders‐
portier is geopend of ten laatste
10 minuten nadat het contact werd
uitgeschakeld.
■ Elektrische ruitbediening■ Stekkerdozen
Het Infotainmentsysteem blijft van
stroom voorzien en zal 30 minuten
blijven werken of tot de sleutel uit de
contactschakelaar wordt gehaald, on‐
afhankelijk of er een portier geopend
wordt of niet.

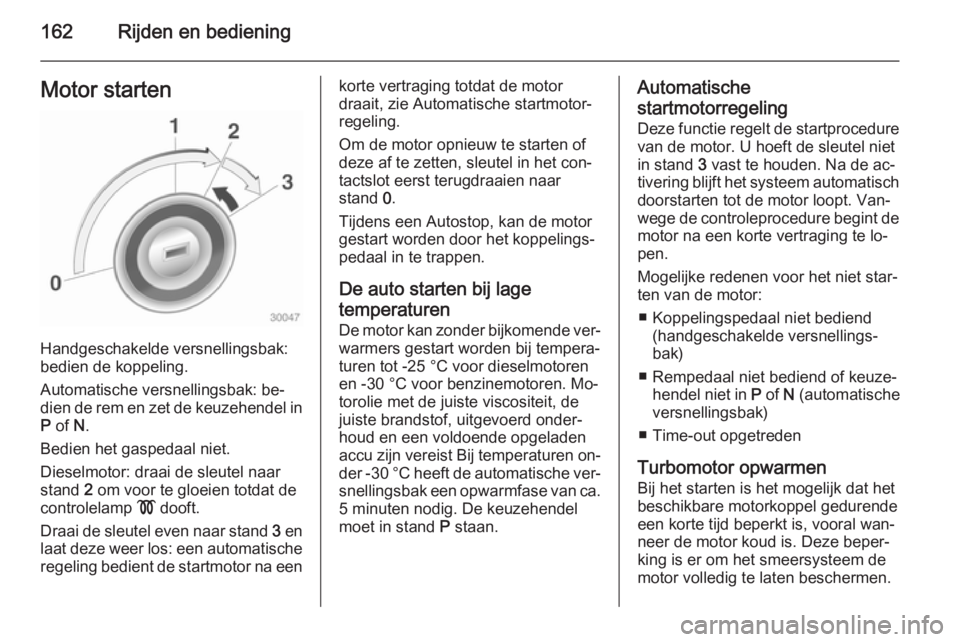

162Rijden en bedieningMotor starten
Handgeschakelde versnellingsbak:
bedien de koppeling.
Automatische versnellingsbak: be‐
dien de rem en zet de keuzehendel in
P of N.
Bedien het gaspedaal niet.
Dieselmotor: draai de sleutel naar
stand 2 om voor te gloeien totdat de
controlelamp ! dooft.
Draai de sleutel even naar stand 3 en
laat deze weer los: een automatische regeling bedient de startmotor na een
korte vertraging totdat de motor
draait, zie Automatische startmotor‐
regeling.
Om de motor opnieuw te starten of
deze af te zetten, sleutel in het con‐
tactslot eerst terugdraaien naar
stand 0.
Tijdens een Autostop, kan de motor
gestart worden door het koppelings‐
pedaal in te trappen.
De auto starten bij lage
temperaturen De motor kan zonder bijkomende ver‐
warmers gestart worden bij tempera‐
turen tot -25 °C voor dieselmotoren
en -30 °C voor benzinemotoren. Mo‐
torolie met de juiste viscositeit, de
juiste brandstof, uitgevoerd onder‐
houd en een voldoende opgeladen accu zijn vereist Bij temperaturen on‐
der -30 °C heeft de automatische ver‐ snellingsbak een opwarmfase van ca.
5 minuten nodig. De keuzehendel
moet in stand P staan.Automatische
startmotorregeling
Deze functie regelt de startprocedure van de motor. U hoeft de sleutel niet
in stand 3 vast te houden. Na de ac‐
tivering blijft het systeem automatisch
doorstarten tot de motor loopt. Van‐
wege de controleprocedure begint de motor na een korte vertraging te lo‐
pen.
Mogelijke redenen voor het niet star‐
ten van de motor:
■ Koppelingspedaal niet bediend (handgeschakelde versnellings‐
bak)
■ Rempedaal niet bediend of keuze‐ hendel niet in P of N (automatische
versnellingsbak)
■ Time-out opgetreden
Turbomotor opwarmen Bij het starten is het mogelijk dat het
beschikbare motorkoppel gedurende
een korte tijd beperkt is, vooral wan‐
neer de motor koud is. Deze beper‐
king is er om het smeersysteem de
motor volledig te laten beschermen.

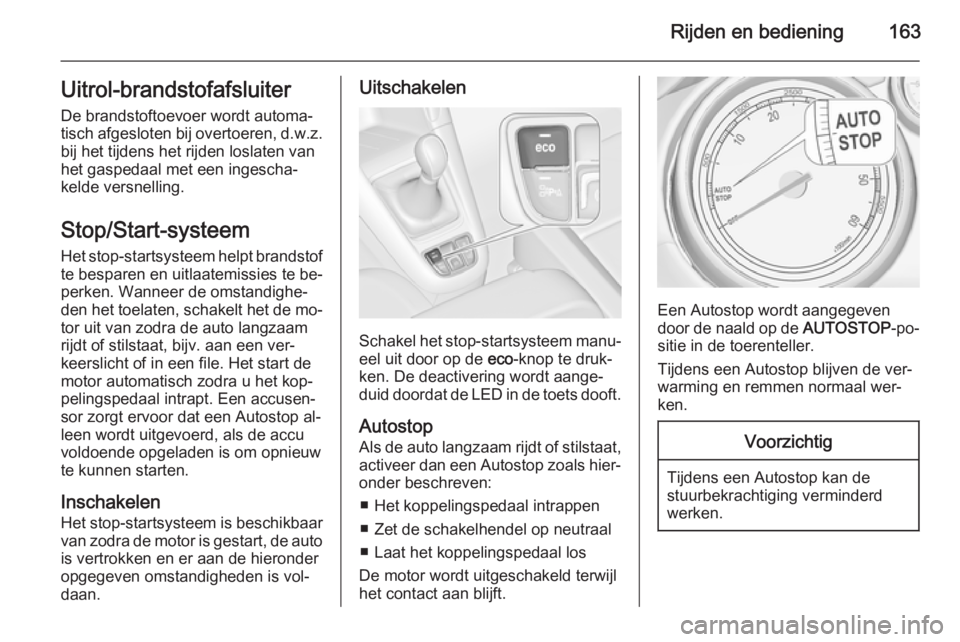

Rijden en bediening163Uitrol-brandstofafsluiterDe brandstoftoevoer wordt automa‐
tisch afgesloten bij overtoeren, d.w.z.
bij het tijdens het rijden loslaten van
het gaspedaal met een ingescha‐
kelde versnelling.
Stop/Start-systeem
Het stop-startsysteem helpt brandstof te besparen en uitlaatemissies te be‐
perken. Wanneer de omstandighe‐
den het toelaten, schakelt het de mo‐
tor uit van zodra de auto langzaam
rijdt of stilstaat, bijv. aan een ver‐
keerslicht of in een file. Het start de
motor automatisch zodra u het kop‐
pelingspedaal intrapt. Een accusen‐
sor zorgt ervoor dat een Autostop al‐
leen wordt uitgevoerd, als de accu
voldoende opgeladen is om opnieuw
te kunnen starten.
Inschakelen Het stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden is vol‐
daan.Uitschakelen
Schakel het stop-startsysteem manu‐ eel uit door op de eco-knop te druk‐
ken. De deactivering wordt aange‐
duid doordat de LED in de toets dooft.
Autostop Als de auto langzaam rijdt of stilstaat,
activeer dan een Autostop zoals hier‐ onder beschreven:
■ Het koppelingspedaal intrappen
■ Zet de schakelhendel op neutraal
■ Laat het koppelingspedaal los
De motor wordt uitgeschakeld terwijl
het contact aan blijft.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP-po‐
sitie in de toerenteller.
Tijdens een Autostop blijven de ver‐
warming en remmen normaal wer‐
ken.
Voorzichtig
Tijdens een Autostop kan de
stuurbekrachtiging verminderd
werken.

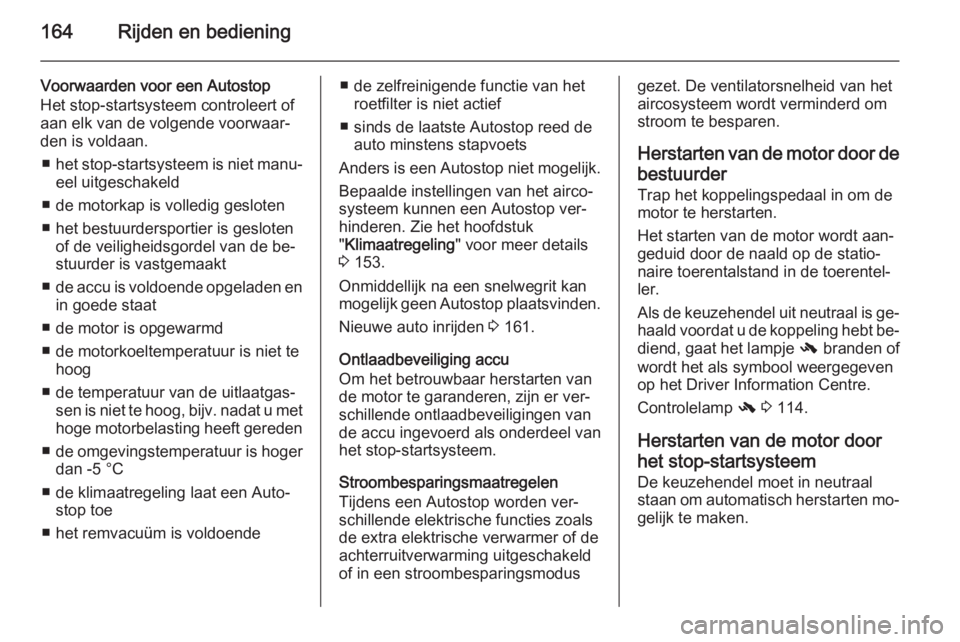

164Rijden en bediening
Voorwaarden voor een Autostop
Het stop-startsysteem controleert of
aan elk van de volgende voorwaar‐
den is voldaan.
■ het stop-startsysteem is niet manu‐
eel uitgeschakeld
■ de motorkap is volledig gesloten
■ het bestuurdersportier is gesloten of de veiligheidsgordel van de be‐
stuurder is vastgemaakt
■ de accu is voldoende opgeladen en
in goede staat
■ de motor is opgewarmd
■ de motorkoeltemperatuur is niet te hoog
■ de temperatuur van de uitlaatgas‐ sen is niet te hoog, bijv. nadat u met
hoge motorbelasting heeft gereden
■ de omgevingstemperatuur is hoger
dan -5 °C
■ de klimaatregeling laat een Auto‐ stop toe
■ het remvacuüm is voldoende■ de zelfreinigende functie van het roetfilter is niet actief
■ sinds de laatste Autostop reed de auto minstens stapvoets
Anders is een Autostop niet mogelijk. Bepaalde instellingen van het airco‐
systeem kunnen een Autostop ver‐
hinderen. Zie het hoofdstuk
" Klimaatregeling " voor meer details
3 153.
Onmiddellijk na een snelwegrit kan
mogelijk geen Autostop plaatsvinden.
Nieuwe auto inrijden 3 161.
Ontlaadbeveiliging accu
Om het betrouwbaar herstarten van
de motor te garanderen, zijn er ver‐
schillende ontlaadbeveiligingen van de accu ingevoerd als onderdeel van
het stop-startsysteem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden ver‐ schillende elektrische functies zoals
de extra elektrische verwarmer of de
achterruitverwarming uitgeschakeld
of in een stroombesparingsmodusgezet. De ventilatorsnelheid van het
aircosysteem wordt verminderd om
stroom te besparen.
Herstarten van de motor door debestuurder
Trap het koppelingspedaal in om de
motor te herstarten.
Het starten van de motor wordt aan‐
geduid door de naald op de statio‐
naire toerentalstand in de toerentel‐
ler.
Als de keuzehendel uit neutraal is ge‐
haald voordat u de koppeling hebt be‐ diend, gaat het lampje - branden of
wordt het als symbool weergegeven
op het Driver Information Centre.
Controlelamp - 3 114.
Herstarten van de motor door
het stop-startsysteem De keuzehendel moet in neutraal
staan om automatisch herstarten mo‐
gelijk te maken.

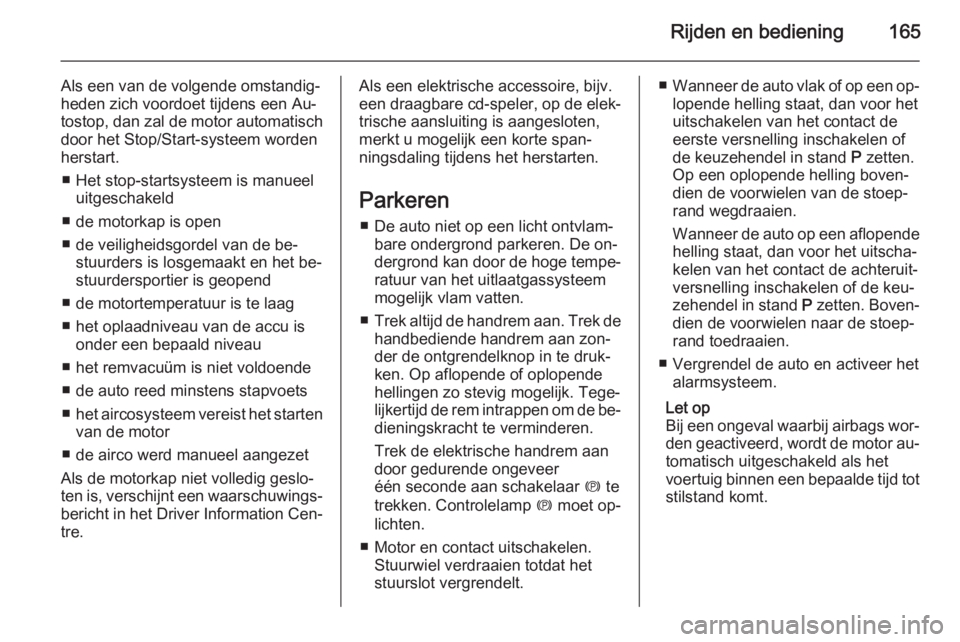

Rijden en bediening165
Als een van de volgende omstandig‐
heden zich voordoet tijdens een Au‐
tostop, dan zal de motor automatisch
door het Stop/Start-systeem worden
herstart.
■ Het stop-startsysteem is manueel uitgeschakeld
■ de motorkap is open
■ de veiligheidsgordel van de be‐ stuurders is losgemaakt en het be‐
stuurdersportier is geopend
■ de motortemperatuur is te laag
■ het oplaadniveau van de accu is onder een bepaald niveau
■ het remvacuüm is niet voldoende
■ de auto reed minstens stapvoets
■ het aircosysteem vereist het starten
van de motor
■ de airco werd manueel aangezet
Als de motorkap niet volledig geslo‐
ten is, verschijnt een waarschuwings‐
bericht in het Driver Information Cen‐
tre.Als een elektrische accessoire, bijv.
een draagbare cd-speler, op de elek‐ trische aansluiting is aangesloten,merkt u mogelijk een korte span‐
ningsdaling tijdens het herstarten.
Parkeren ■ De auto niet op een licht ontvlam‐ bare ondergrond parkeren. De on‐
dergrond kan door de hoge tempe‐
ratuur van het uitlaatgassysteem
mogelijk vlam vatten.
■ Trek altijd de handrem aan. Trek de
handbediende handrem aan zon‐
der de ontgrendelknop in te druk‐ ken. Op aflopende of oplopende
hellingen zo stevig mogelijk. Tege‐
lijkertijd de rem intrappen om de be‐
dieningskracht te verminderen.
Trek de elektrische handrem aan
door gedurende ongeveer
één seconde aan schakelaar m te
trekken. Controlelamp m moet op‐
lichten.
■ Motor en contact uitschakelen. Stuurwiel verdraaien totdat het
stuurslot vergrendelt.■ Wanneer de auto vlak of op een op‐
lopende helling staat, dan voor het
uitschakelen van het contact de
eerste versnelling inschakelen of
de keuzehendel in stand P zetten.
Op een oplopende helling boven‐
dien de voorwielen van de stoep‐
rand wegdraaien.
Wanneer de auto op een aflopende
helling staat, dan voor het uitscha‐ kelen van het contact de achteruit‐
versnelling inschakelen of de keu‐
zehendel in stand P zetten. Boven‐
dien de voorwielen naar de stoep‐
rand toedraaien.
■ Vergrendel de auto en activeer het alarmsysteem.
Let op
Bij een ongeval waarbij airbags wor‐
den geactiveerd, wordt de motor au‐ tomatisch uitgeschakeld als het
voertuig binnen een bepaalde tijd tot
stilstand komt.

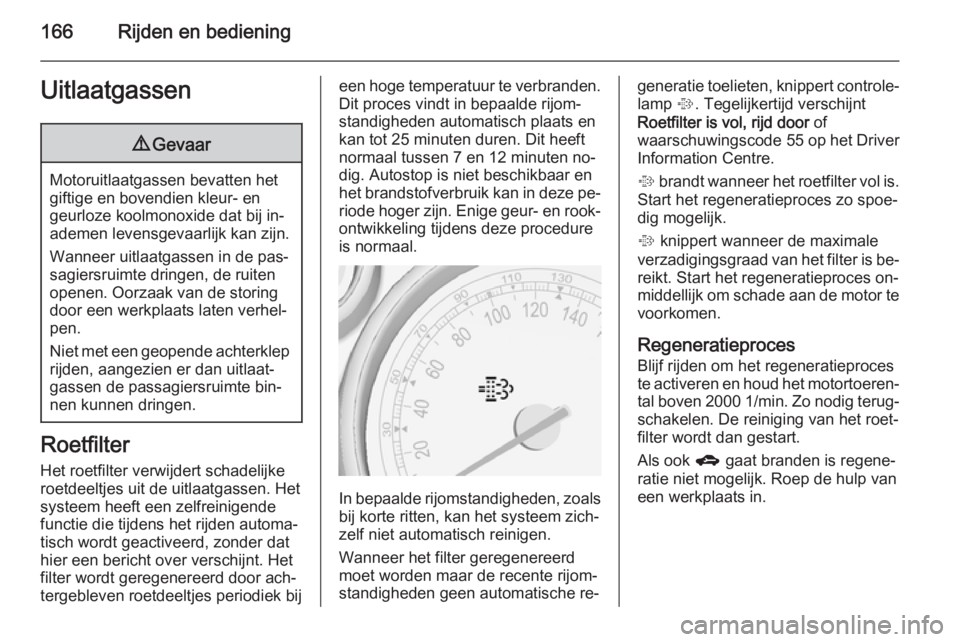

166Rijden en bedieningUitlaatgassen9Gevaar
Motoruitlaatgassen bevatten het
giftige en bovendien kleur- en
geurloze koolmonoxide dat bij in‐
ademen levensgevaarlijk kan zijn.
Wanneer uitlaatgassen in de pas‐
sagiersruimte dringen, de ruiten openen. Oorzaak van de storing
door een werkplaats laten verhel‐
pen.
Niet met een geopende achterklep
rijden, aangezien er dan uitlaat‐
gassen de passagiersruimte bin‐
nen kunnen dringen.
Roetfilter
Het roetfilter verwijdert schadelijke
roetdeeltjes uit de uitlaatgassen. Het
systeem heeft een zelfreinigende
functie die tijdens het rijden automa‐
tisch wordt geactiveerd, zonder dat
hier een bericht over verschijnt. Het
filter wordt geregenereerd door ach‐
tergebleven roetdeeltjes periodiek bij
een hoge temperatuur te verbranden. Dit proces vindt in bepaalde rijom‐
standigheden automatisch plaats en
kan tot 25 minuten duren. Dit heeft
normaal tussen 7 en 12 minuten no‐
dig. Autostop is niet beschikbaar en
het brandstofverbruik kan in deze pe‐ riode hoger zijn. Enige geur- en rook‐
ontwikkeling tijdens deze procedure
is normaal.
In bepaalde rijomstandigheden, zoals bij korte ritten, kan het systeem zich‐
zelf niet automatisch reinigen.
Wanneer het filter geregenereerd
moet worden maar de recente rijom‐ standigheden geen automatische re‐
generatie toelieten, knippert controle‐
lamp %. Tegelijkertijd verschijnt
Roetfilter is vol, rijd door of
waarschuwingscode 55 op het Driver
Information Centre.
% brandt wanneer het roetfilter vol is.
Start het regeneratieproces zo spoe‐ dig mogelijk.
% knippert wanneer de maximale
verzadigingsgraad van het filter is be‐
reikt. Start het regeneratieproces on‐
middellijk om schade aan de motor te
voorkomen.
Regeneratieproces
Blijf rijden om het regeneratieproces
te activeren en houd het motortoeren‐ tal boven 2000 1/min. Zo nodig terug‐
schakelen. De reiniging van het roet‐
filter wordt dan gestart.
Als ook g gaat branden is regene‐
ratie niet mogelijk. Roep de hulp van
een werkplaats in.

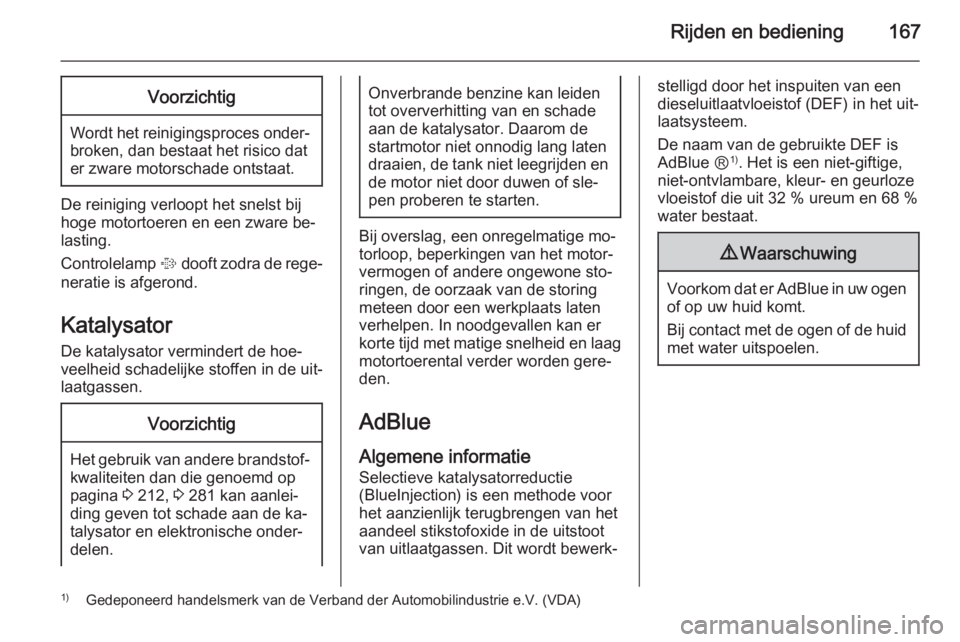

Rijden en bediening167Voorzichtig
Wordt het reinigingsproces onder‐broken, dan bestaat het risico dater zware motorschade ontstaat.
De reiniging verloopt het snelst bij
hoge motortoeren en een zware be‐
lasting.
Controlelamp % dooft zodra de rege‐
neratie is afgerond.
Katalysator
De katalysator vermindert de hoe‐
veelheid schadelijke stoffen in de uit‐
laatgassen.
Voorzichtig
Het gebruik van andere brandstof‐ kwaliteiten dan die genoemd op
pagina 3 212, 3 281 kan aanlei‐
ding geven tot schade aan de ka‐
talysator en elektronische onder‐
delen.
Onverbrande benzine kan leiden
tot oververhitting van en schade
aan de katalysator. Daarom de startmotor niet onnodig lang laten
draaien, de tank niet leegrijden en
de motor niet door duwen of sle‐
pen proberen te starten.
Bij overslag, een onregelmatige mo‐
torloop, beperkingen van het motor‐
vermogen of andere ongewone sto‐
ringen, de oorzaak van de storing
meteen door een werkplaats laten
verhelpen. In noodgevallen kan er
korte tijd met matige snelheid en laag
motortoerental verder worden gere‐
den.
AdBlueAlgemene informatie Selectieve katalysatorreductie
(BlueInjection) is een methode voor
het aanzienlijk terugbrengen van het
aandeel stikstofoxide in de uitstoot
van uitlaatgassen. Dit wordt bewerk‐
stelligd door het inspuiten van een
dieseluitlaatvloeistof (DEF) in het uit‐
laatsysteem.
De naam van de gebruikte DEF is AdBlue Ⓡ 1)
. Het is een niet-giftige,
niet-ontvlambare, kleur- en geurloze
vloeistof die uit 32 % ureum en 68 %
water bestaat.9 Waarschuwing
Voorkom dat er AdBlue in uw ogen
of op uw huid komt.
Bij contact met de ogen of de huid
met water uitspoelen.
1) Gedeponeerd handelsmerk van de Verband der Automobilindustrie e.V. (VDA)

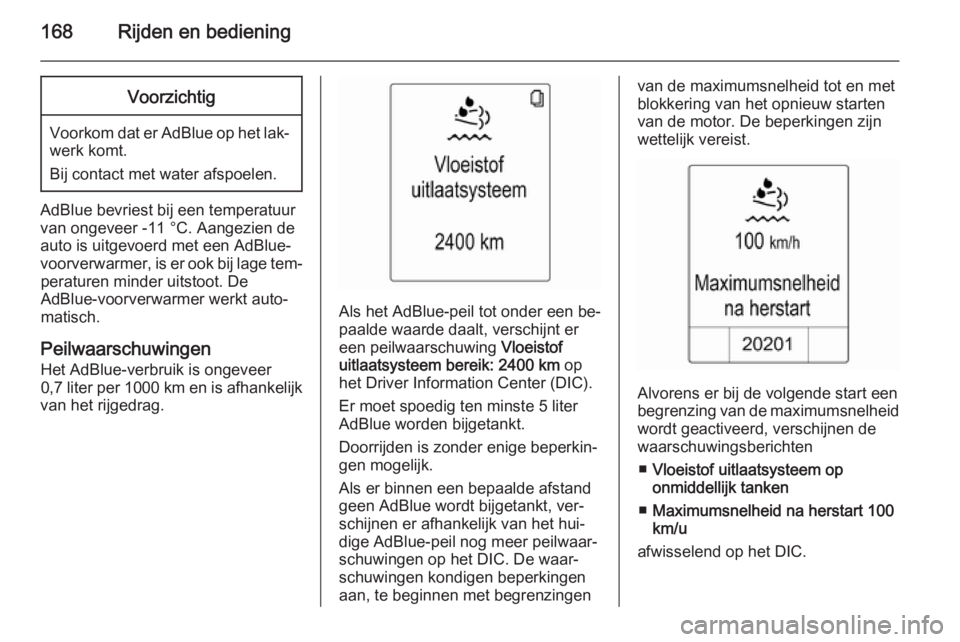

168Rijden en bedieningVoorzichtig
Voorkom dat er AdBlue op het lak‐
werk komt.
Bij contact met water afspoelen.
AdBlue bevriest bij een temperatuur
van ongeveer -11 °C. Aangezien de
auto is uitgevoerd met een AdBlue-
voorverwarmer, is er ook bij lage tem‐ peraturen minder uitstoot. De
AdBlue-voorverwarmer werkt auto‐
matisch.
Peilwaarschuwingen
Het AdBlue-verbruik is ongeveer 0,7 liter per 1000 km en is afhankelijk
van het rijgedrag.
Als het AdBlue-peil tot onder een be‐
paalde waarde daalt, verschijnt er een peilwaarschuwing Vloeistof
uitlaatsysteem bereik: 2400 km op
het Driver Information Center (DIC).
Er moet spoedig ten minste 5 liter
AdBlue worden bijgetankt.
Doorrijden is zonder enige beperkin‐
gen mogelijk.
Als er binnen een bepaalde afstand
geen AdBlue wordt bijgetankt, ver‐
schijnen er afhankelijk van het hui‐
dige AdBlue-peil nog meer peilwaar‐
schuwingen op het DIC. De waar‐
schuwingen kondigen beperkingen
aan, te beginnen met begrenzingen
van de maximumsnelheid tot en met
blokkering van het opnieuw starten
van de motor. De beperkingen zijn
wettelijk vereist.
Alvorens er bij de volgende start een
begrenzing van de maximumsnelheid
wordt geactiveerd, verschijnen de
waarschuwingsberichten
■ Vloeistof uitlaatsysteem op
onmiddellijk tanken
■ Maximumsnelheid na herstart 100
km/u
afwisselend op het DIC.
