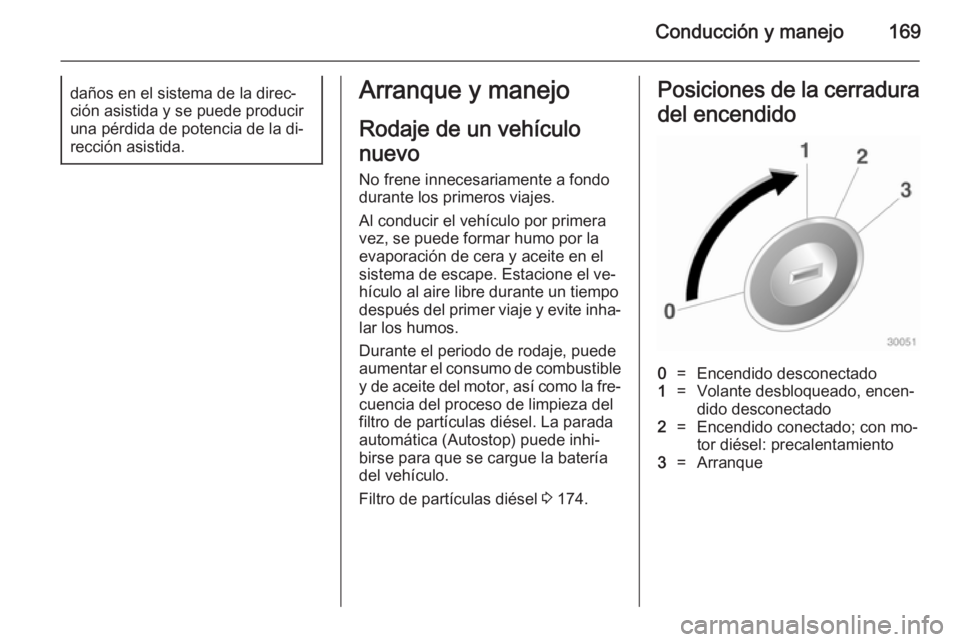

Conducción y manejo169daños en el sistema de la direc‐ción asistida y se puede producir
una pérdida de potencia de la di‐
rección asistida.Arranque y manejo
Rodaje de un vehículo
nuevo
No frene innecesariamente a fondo
durante los primeros viajes.
Al conducir el vehículo por primera
vez, se puede formar humo por la evaporación de cera y aceite en elsistema de escape. Estacione el ve‐
hículo al aire libre durante un tiempo
después del primer viaje y evite inha‐ lar los humos.
Durante el periodo de rodaje, puede
aumentar el consumo de combustible
y de aceite del motor, así como la fre‐
cuencia del proceso de limpieza del
filtro de partículas diésel. La parada
automática (Autostop) puede inhi‐
birse para que se cargue la batería
del vehículo.
Filtro de partículas diésel 3 174.Posiciones de la cerradura
del encendido0=Encendido desconectado1=Volante desbloqueado, encen‐
dido desconectado2=Encendido conectado; con mo‐
tor diésel: precalentamiento3=Arranque

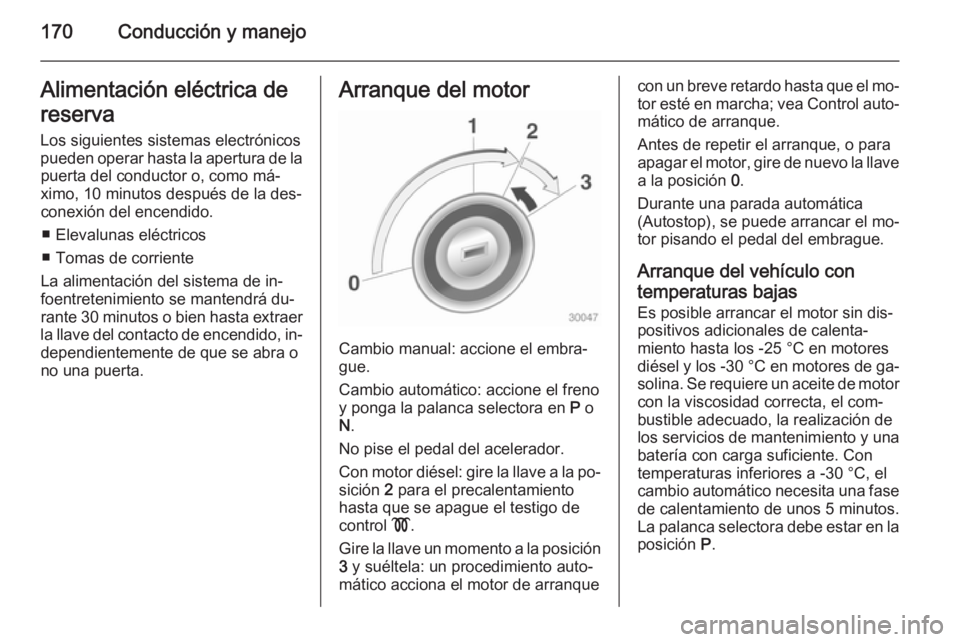

170Conducción y manejoAlimentación eléctrica de
reserva
Los siguientes sistemas electrónicos pueden operar hasta la apertura de la puerta del conductor o, como má‐
ximo, 10 minutos después de la des‐ conexión del encendido.
■ Elevalunas eléctricos
■ Tomas de corriente
La alimentación del sistema de in‐
foentretenimiento se mantendrá du‐
rante 30 minutos o bien hasta extraer
la llave del contacto de encendido, in‐ dependientemente de que se abra o
no una puerta.Arranque del motor
Cambio manual: accione el embra‐
gue.
Cambio automático: accione el freno
y ponga la palanca selectora en P o
N .
No pise el pedal del acelerador.
Con motor diésel: gire la llave a la po‐
sición 2 para el precalentamiento
hasta que se apague el testigo de
control !.
Gire la llave un momento a la posición
3 y suéltela: un procedimiento auto‐
mático acciona el motor de arranque
con un breve retardo hasta que el mo‐ tor esté en marcha; vea Control auto‐
mático de arranque.
Antes de repetir el arranque, o para
apagar el motor, gire de nuevo la llave
a la posición 0.
Durante una parada automática
(Autostop), se puede arrancar el mo‐ tor pisando el pedal del embrague.
Arranque del vehículo contemperaturas bajas
Es posible arrancar el motor sin dis‐
positivos adicionales de calenta‐
miento hasta los -25 °С en motores
diésel y los -30 °C en motores de ga‐
solina. Se requiere un aceite de motor
con la viscosidad correcta, el com‐ bustible adecuado, la realización de
los servicios de mantenimiento y una
batería con carga suficiente. Con
temperaturas inferiores a -30 °C, el
cambio automático necesita una fase de calentamiento de unos 5 minutos.
La palanca selectora debe estar en la
posición P.

Conducción y manejo171
Control automático de arranqueEsta función controla el procedi‐
miento de arranque del motor. El con‐
ductor no tiene que sujetar la llave en la posición 3. Una vez aplicado, el
sistema continuará el proceso de
arranque automáticamente hasta que
el motor esté en marcha. Debido al
procedimiento de comprobación, el
motor se pone en marcha con un
breve retardo.
Posibles causas de que el motor no
arranque:
■ El pedal del embrague no está ac‐ cionado (cambio manual)
■ El pedal del freno no está accio‐ nado o la palanca selectora no está
en P o N (cambio automático)
■ Se ha agotado el tiempo de espera
Calentamiento del motor turbo
Al arrancar, el par motor disponible
puede estar limitado durante un
tiempo breve, especialmente cuando
la temperatura del motor es baja.
Esta limitación permite al sistema de
lubricación proteger eficazmente el
motor.Corte de combustible en
régimen de retención
La alimentación de combustible se
corta automáticamente durante el ré‐
gimen de retención, es decir, cuando
se conduce el vehículo con una mar‐
cha engranada pero sin pisar el ace‐
lerador.
Sistema stop-start El sistema de parada-arranque per‐
mite ahorrar combustible y reduce las emisiones de escape. Cuando las
condiciones lo permiten, el sistema
desconecta el motor en cuanto el ve‐
hículo circula a baja velocidad o está
parado; por ejemplo , en un semáforo
o en un atasco. Vuelve a arrancar au‐
tomáticamente el motor en cuanto se pisa el embrague. Un sensor de ba‐
tería del vehículo garantiza que la pa‐ rada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería del vehículo para volver a
arrancar.Activación
El sistema de parada-arranque está
disponible al arrancar el motor, iniciar la marcha el vehículo y siempre que
se cumplan las condiciones especifi‐
cadas más adelante en esta sección.
Desactivación
Desactive manualmente el sistema
stop-start pulsando el botón eco. La
desactivación se indica mediante el
apagado del LED del botón.

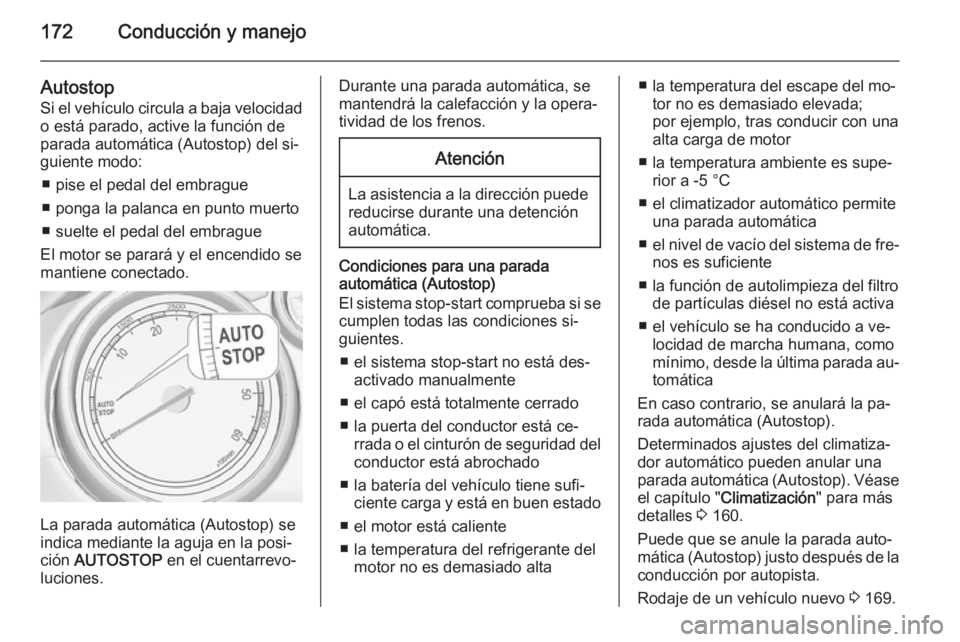

172Conducción y manejo
Autostop
Si el vehículo circula a baja velocidad o está parado, active la función de
parada automática (Autostop) del si‐
guiente modo:
■ pise el pedal del embrague
■ ponga la palanca en punto muerto
■ suelte el pedal del embrague
El motor se parará y el encendido se
mantiene conectado.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Durante una parada automática, se
mantendrá la calefacción y la opera‐
tividad de los frenos.Atención
La asistencia a la dirección puede reducirse durante una detención
automática.
Condiciones para una parada
automática (Autostop)
El sistema stop-start comprueba si se cumplen todas las condiciones si‐
guientes.
■ el sistema stop-start no está des‐ activado manualmente
■ el capó está totalmente cerrado
■ la puerta del conductor está ce‐ rrada o el cinturón de seguridad delconductor está abrochado
■ la batería del vehículo tiene sufi‐ ciente carga y está en buen estado
■ el motor está caliente
■ la temperatura del refrigerante del motor no es demasiado alta
■ la temperatura del escape del mo‐ tor no es demasiado elevada;
por ejemplo, tras conducir con una
alta carga de motor
■ la temperatura ambiente es supe‐ rior a -5 °C
■ el climatizador automático permite una parada automática
■ el nivel de vacío del sistema de fre‐
nos es suficiente
■ la función de autolimpieza del filtro de partículas diésel no está activa
■ el vehículo se ha conducido a ve‐ locidad de marcha humana, como
mínimo, desde la última parada au‐ tomática
En caso contrario, se anulará la pa‐
rada automática (Autostop).
Determinados ajustes del climatiza‐
dor automático pueden anular una
parada automática (Autostop). Véase el capítulo " Climatización " para más
detalles 3 160.
Puede que se anule la parada auto‐
mática (Autostop) justo después de la
conducción por autopista.
Rodaje de un vehículo nuevo 3 169.

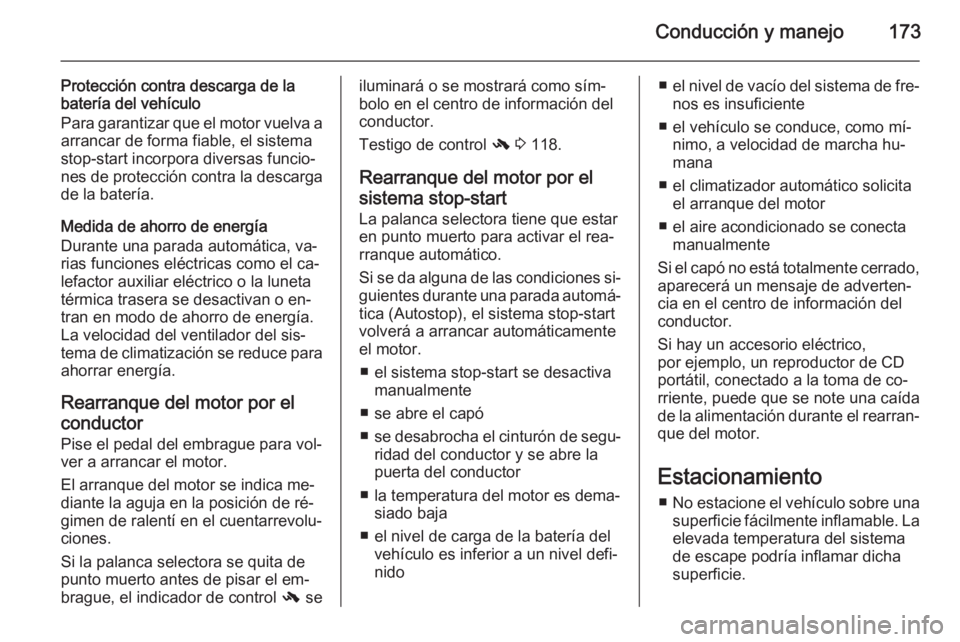

Conducción y manejo173
Protección contra descarga de la
batería del vehículo
Para garantizar que el motor vuelva a arrancar de forma fiable, el sistema
stop-start incorpora diversas funcio‐ nes de protección contra la descarga
de la batería.
Medida de ahorro de energía
Durante una parada automática, va‐
rias funciones eléctricas como el ca‐
lefactor auxiliar eléctrico o la luneta
térmica trasera se desactivan o en‐
tran en modo de ahorro de energía.
La velocidad del ventilador del sis‐
tema de climatización se reduce para
ahorrar energía.
Rearranque del motor por el
conductor
Pise el pedal del embrague para vol‐ ver a arrancar el motor.
El arranque del motor se indica me‐
diante la aguja en la posición de ré‐
gimen de ralentí en el cuentarrevolu‐
ciones.
Si la palanca selectora se quita de
punto muerto antes de pisar el em‐
brague, el indicador de control - seiluminará o se mostrará como sím‐
bolo en el centro de información del
conductor.
Testigo de control - 3 118.
Rearranque del motor por el
sistema stop-start La palanca selectora tiene que estar
en punto muerto para activar el rea‐
rranque automático.
Si se da alguna de las condiciones si‐
guientes durante una parada automá‐ tica (Autostop), el sistema stop-start
volverá a arrancar automáticamente
el motor.
■ el sistema stop-start se desactiva manualmente
■ se abre el capó
■ se desabrocha el cinturón de segu‐
ridad del conductor y se abre la
puerta del conductor
■ la temperatura del motor es dema‐ siado baja
■ el nivel de carga de la batería del vehículo es inferior a un nivel defi‐
nido■ el nivel de vacío del sistema de fre‐
nos es insuficiente
■ el vehículo se conduce, como mí‐ nimo, a velocidad de marcha hu‐
mana
■ el climatizador automático solicita el arranque del motor
■ el aire acondicionado se conecta manualmente
Si el capó no está totalmente cerrado,
aparecerá un mensaje de adverten‐
cia en el centro de información del conductor.
Si hay un accesorio eléctrico,
por ejemplo, un reproductor de CD
portátil, conectado a la toma de co‐
rriente, puede que se note una caída
de la alimentación durante el rearran‐ que del motor.
Estacionamiento ■ No estacione el vehículo sobre una
superficie fácilmente inflamable. La
elevada temperatura del sistema
de escape podría inflamar dicha
superficie.

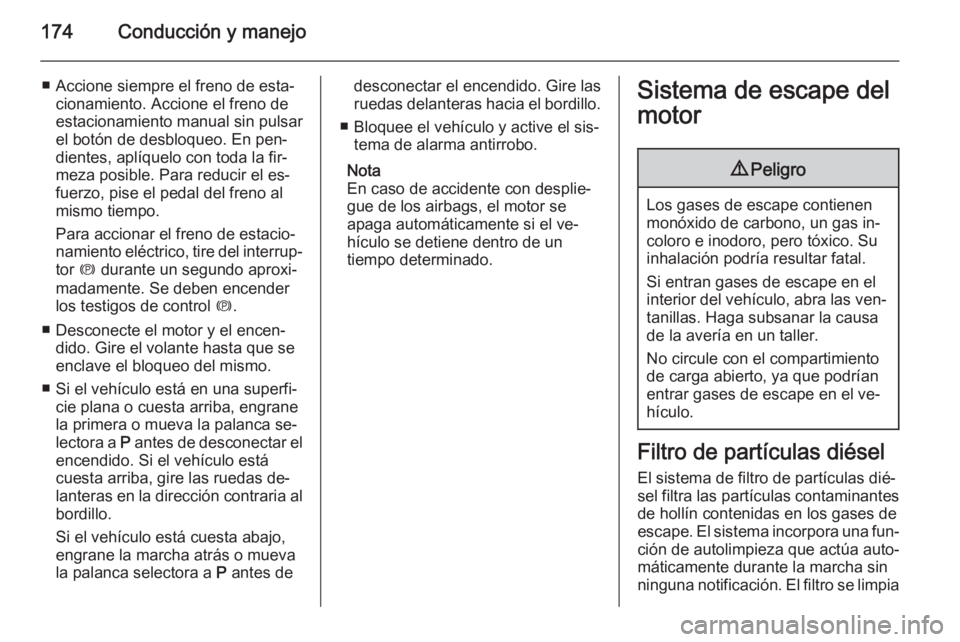

174Conducción y manejo
■ Accione siempre el freno de esta‐cionamiento. Accione el freno de
estacionamiento manual sin pulsar
el botón de desbloqueo. En pen‐
dientes, aplíquelo con toda la fir‐
meza posible. Para reducir el es‐ fuerzo, pise el pedal del freno almismo tiempo.
Para accionar el freno de estacio‐
namiento eléctrico, tire del interrup‐ tor m durante un segundo aproxi‐
madamente. Se deben encender
los testigos de control m.
■ Desconecte el motor y el encen‐ dido. Gire el volante hasta que se
enclave el bloqueo del mismo.
■ Si el vehículo está en una superfi‐ cie plana o cuesta arriba, engrane
la primera o mueva la palanca se‐
lectora a P antes de desconectar el
encendido. Si el vehículo está cuesta arriba, gire las ruedas de‐
lanteras en la dirección contraria al bordillo.
Si el vehículo está cuesta abajo,
engrane la marcha atrás o mueva
la palanca selectora a P antes dedesconectar el encendido. Gire las
ruedas delanteras hacia el bordillo.
■ Bloquee el vehículo y active el sis‐ tema de alarma antirrobo.
Nota
En caso de accidente con desplie‐ gue de los airbags, el motor se
apaga automáticamente si el ve‐ hículo se detiene dentro de un
tiempo determinado.Sistema de escape del
motor9 Peligro
Los gases de escape contienen
monóxido de carbono, un gas in‐
coloro e inodoro, pero tóxico. Su
inhalación podría resultar fatal.
Si entran gases de escape en el
interior del vehículo, abra las ven‐ tanillas. Haga subsanar la causade la avería en un taller.
No circule con el compartimiento
de carga abierto, ya que podrían
entrar gases de escape en el ve‐
hículo.
Filtro de partículas diésel
El sistema de filtro de partículas dié‐
sel filtra las partículas contaminantes de hollín contenidas en los gases de
escape. El sistema incorpora una fun‐ ción de autolimpieza que actúa auto‐
máticamente durante la marcha sin
ninguna notificación. El filtro se limpia

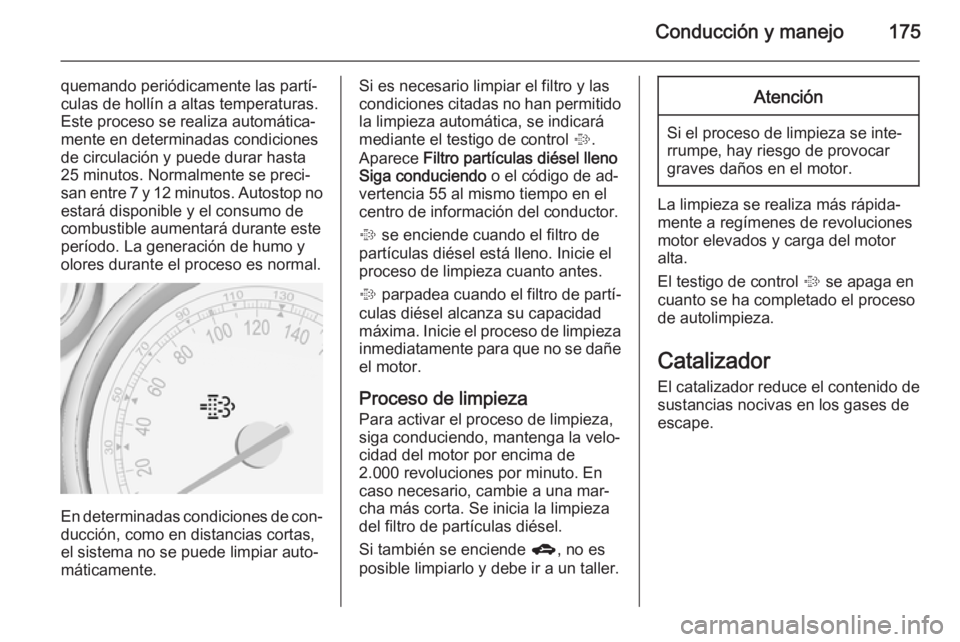

Conducción y manejo175
quemando periódicamente las partí‐
culas de hollín a altas temperaturas.
Este proceso se realiza automática‐
mente en determinadas condiciones
de circulación y puede durar hasta
25 minutos. Normalmente se preci‐
san entre 7 y 12 minutos. Autostop no
estará disponible y el consumo de
combustible aumentará durante este
período. La generación de humo y
olores durante el proceso es normal.
En determinadas condiciones de con‐
ducción, como en distancias cortas,
el sistema no se puede limpiar auto‐
máticamente.
Si es necesario limpiar el filtro y las
condiciones citadas no han permitido
la limpieza automática, se indicará
mediante el testigo de control %.
Aparece Filtro partículas diésel lleno
Siga conduciendo o el código de ad‐
vertencia 55 al mismo tiempo en el
centro de información del conductor.
% se enciende cuando el filtro de
partículas diésel está lleno. Inicie el
proceso de limpieza cuanto antes.
% parpadea cuando el filtro de partí‐
culas diésel alcanza su capacidad
máxima. Inicie el proceso de limpieza
inmediatamente para que no se dañe
el motor.
Proceso de limpieza Para activar el proceso de limpieza,
siga conduciendo, mantenga la velo‐ cidad del motor por encima de
2.000 revoluciones por minuto. En
caso necesario, cambie a una mar‐
cha más corta. Se inicia la limpieza
del filtro de partículas diésel.
Si también se enciende g, no es
posible limpiarlo y debe ir a un taller.Atención
Si el proceso de limpieza se inte‐
rrumpe, hay riesgo de provocar
graves daños en el motor.
La limpieza se realiza más rápida‐
mente a regímenes de revoluciones
motor elevados y carga del motor
alta.
El testigo de control % se apaga en
cuanto se ha completado el proceso de autolimpieza.
Catalizador
El catalizador reduce el contenido de
sustancias nocivas en los gases de
escape.

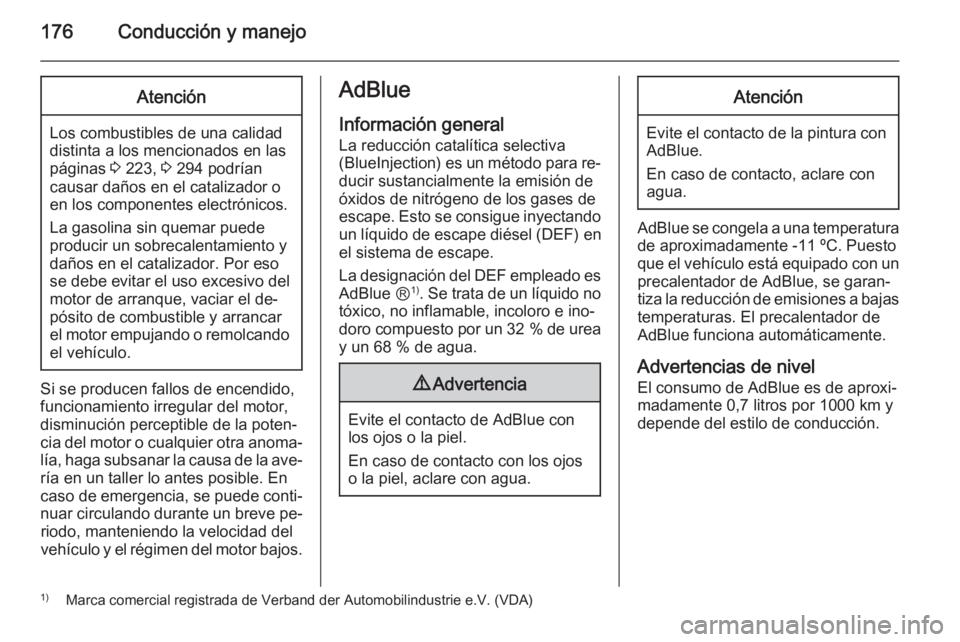

176Conducción y manejoAtención
Los combustibles de una calidad
distinta a los mencionados en las páginas 3 223, 3 294 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el de‐
pósito de combustible y arrancar
el motor empujando o remolcando
el vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la ave‐ ría en un taller lo antes posible. En
caso de emergencia, se puede conti‐
nuar circulando durante un breve pe‐ riodo, manteniendo la velocidad delvehículo y el régimen del motor bajos.
AdBlue
Información general La reducción catalítica selectiva
(BlueInjection ) es un método para re‐
ducir sustancialmente la emisión de
óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando un líquido de escape diésel ( DEF) en
el sistema de escape.
La designación del DEF empleado es
AdBlue Ⓡ 1)
. Se trata de un líquido no
tóxico, no inflamable, incoloro e ino‐
doro compuesto por un 32 % de urea
y un 68 % de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
Atención
Evite el contacto de la pintura con AdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐
tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
Advertencias de nivel
El consumo de AdBlue es de aproxi‐
madamente 0,7 litros por 1000 km y depende del estilo de conducción.
1) Marca comercial registrada de Verband der Automobilindustrie e.V. (VDA)

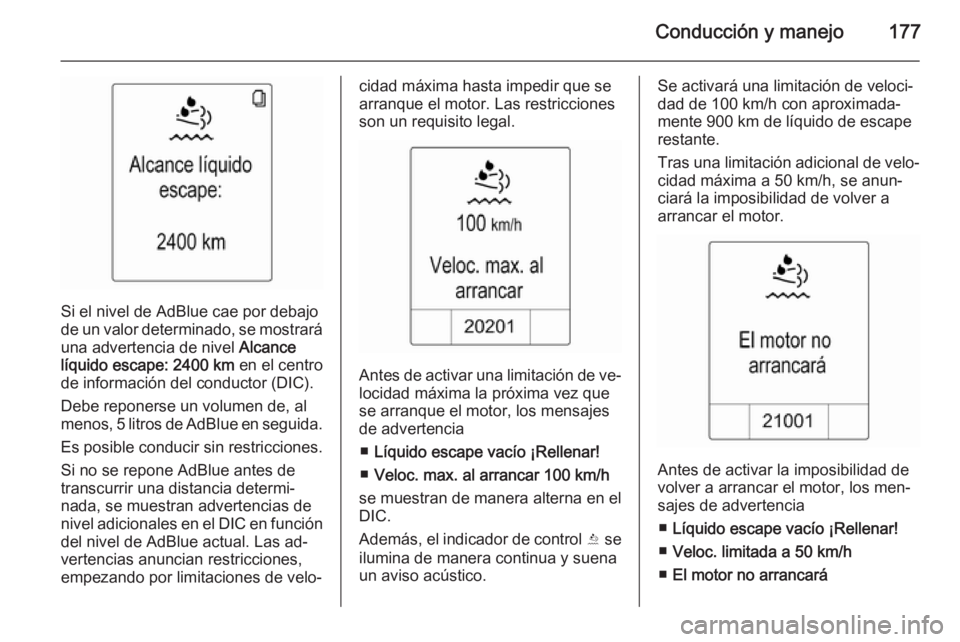

Conducción y manejo177
Si el nivel de AdBlue cae por debajo
de un valor determinado, se mostrará una advertencia de nivel Alcance
líquido escape: 2400 km en el centro
de información del conductor (DIC).
Debe reponerse un volumen de, al
menos, 5 litros de AdBlue en seguida.
Es posible conducir sin restricciones.
Si no se repone AdBlue antes de
transcurrir una distancia determi‐
nada, se muestran advertencias de
nivel adicionales en el DIC en función
del nivel de AdBlue actual. Las ad‐
vertencias anuncian restricciones,
empezando por limitaciones de velo‐
cidad máxima hasta impedir que se
arranque el motor. Las restricciones
son un requisito legal.
Antes de activar una limitación de ve‐ locidad máxima la próxima vez que
se arranque el motor, los mensajes
de advertencia
■ Líquido escape vacío ¡Rellenar!
■ Veloc. max. al arrancar 100 km/h
se muestran de manera alterna en el
DIC.
Además, el indicador de control Y se
ilumina de manera continua y suena
un aviso acústico.
Se activará una limitación de veloci‐ dad de 100 km/h con aproximada‐
mente 900 km de líquido de escape
restante.
Tras una limitación adicional de velo‐ cidad máxima a 50 km/h, se anun‐
ciará la imposibilidad de volver a
arrancar el motor.
Antes de activar la imposibilidad de
volver a arrancar el motor, los men‐
sajes de advertencia
■ Líquido escape vacío ¡Rellenar!
■ Veloc. limitada a 50 km/h
■ El motor no arrancará

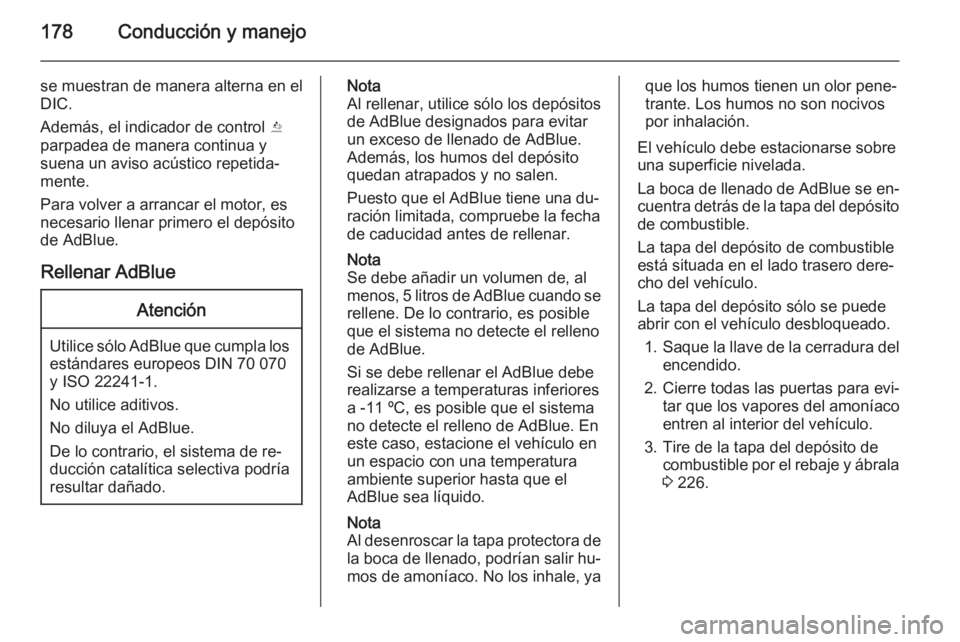

178Conducción y manejo
se muestran de manera alterna en el
DIC.
Además, el indicador de control Y
parpadea de manera continua y
suena un aviso acústico repetida‐
mente.
Para volver a arrancar el motor, es necesario llenar primero el depósito
de AdBlue.
Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla los estándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de re‐
ducción catalítica selectiva podría
resultar dañado.
Nota
Al rellenar, utilice sólo los depósitos
de AdBlue designados para evitar
un exceso de llenado de AdBlue.
Además, los humos del depósito
quedan atrapados y no salen.
Puesto que el AdBlue tiene una du‐
ración limitada, compruebe la fecha
de caducidad antes de rellenar.
Nota
Se debe añadir un volumen de, al
menos, 5 litros de AdBlue cuando se rellene. De lo contrario, es posible
que el sistema no detecte el relleno
de AdBlue.
Si se debe rellenar el AdBlue debe
realizarse a temperaturas inferiores
a -11 ºC, es posible que el sistema
no detecte el relleno de AdBlue. En
este caso, estacione el vehículo en
un espacio con una temperatura
ambiente superior hasta que el
AdBlue sea líquido.
Nota
Al desenroscar la tapa protectora de la boca de llenado, podrían salir hu‐
mos de amoníaco. No los inhale, yaque los humos tienen un olor pene‐
trante. Los humos no son nocivos
por inhalación.
El vehículo debe estacionarse sobre
una superficie nivelada.
La boca de llenado de AdBlue se en‐
cuentra detrás de la tapa del depósito de combustible.
La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave de la cerradura del
encendido.
2. Cierre todas las puertas para evi‐ tar que los vapores del amoníaco
entren al interior del vehículo.
3. Tire de la tapa del depósito de combustible por el rebaje y ábrala
3 226.
