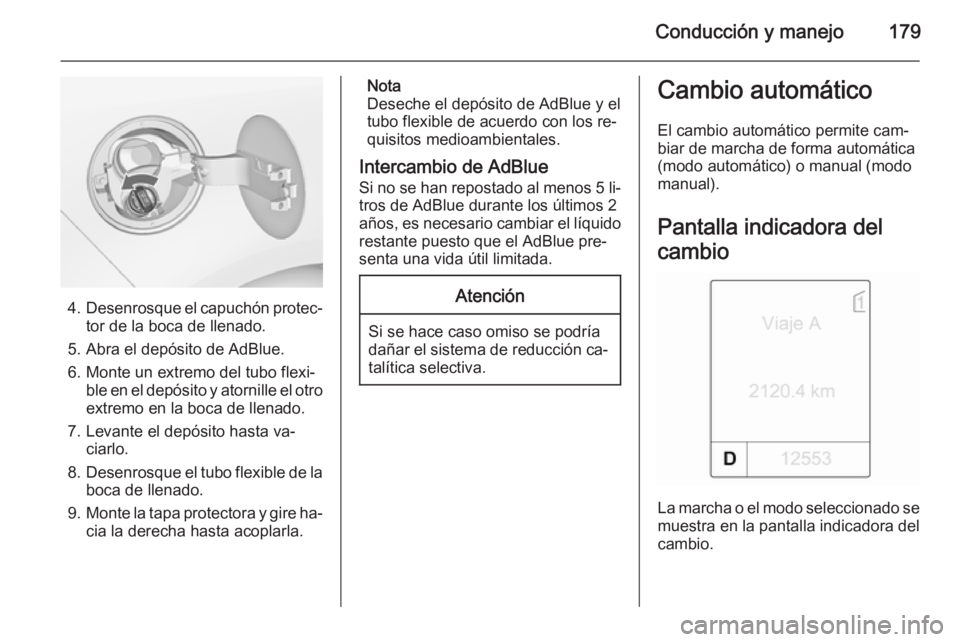

Conducción y manejo179
4.Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta va‐ ciarlo.
8. Desenrosque el tubo flexible de la
boca de llenado.
9. Monte la tapa protectora y gire ha‐
cia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue y el
tubo flexible de acuerdo con los re‐
quisitos medioambientales.
Intercambio de AdBlue
Si no se han repostado al menos 5 li‐
tros de AdBlue durante los últimos 2
años, es necesario cambiar el líquido restante puesto que el AdBlue pre‐
senta una vida útil limitada.Atención
Si se hace caso omiso se podría
dañar el sistema de reducción ca‐ talítica selectiva.
Cambio automático
El cambio automático permite cam‐
biar de marcha de forma automática
(modo automático) o manual (modo
manual).
Pantalla indicadora del
cambio
La marcha o el modo seleccionado se
muestra en la pantalla indicadora del
cambio.

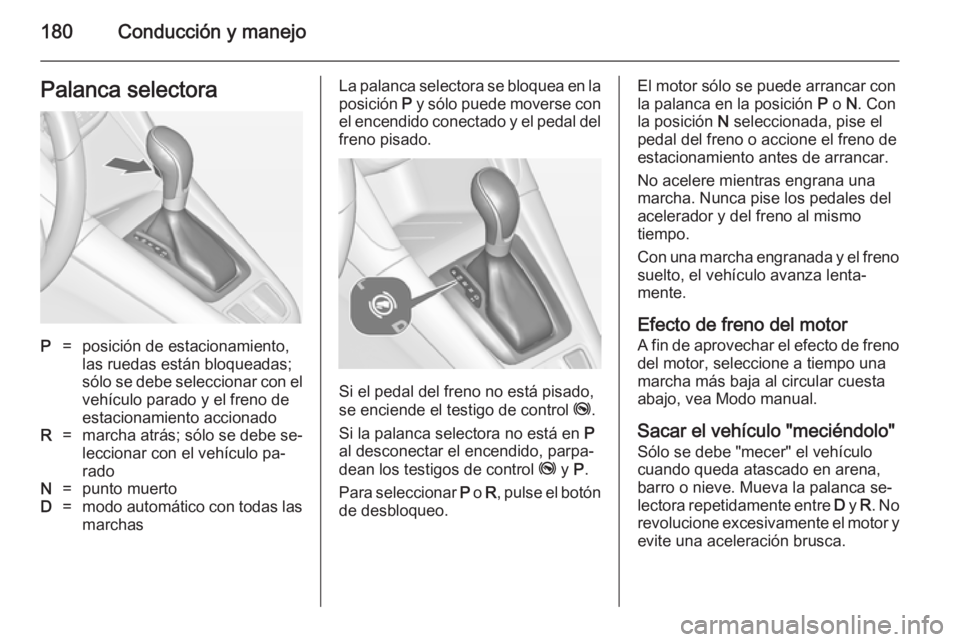

180Conducción y manejoPalanca selectoraP=posición de estacionamiento,
las ruedas están bloqueadas;
sólo se debe seleccionar con el
vehículo parado y el freno de
estacionamiento accionadoR=marcha atrás; sólo se debe se‐
leccionar con el vehículo pa‐
radoN=punto muertoD=modo automático con todas las
marchasLa palanca selectora se bloquea en la posición P y sólo puede moverse con
el encendido conectado y el pedal del freno pisado.
Si el pedal del freno no está pisado,
se enciende el testigo de control j.
Si la palanca selectora no está en P
al desconectar el encendido, parpa‐
dean los testigos de control j y P.
Para seleccionar P o R, pulse el botón
de desbloqueo.
El motor sólo se puede arrancar con
la palanca en la posición P o N. Con
la posición N seleccionada, pise el
pedal del freno o accione el freno de
estacionamiento antes de arrancar.
No acelere mientras engrana una
marcha. Nunca pise los pedales del
acelerador y del freno al mismo
tiempo.
Con una marcha engranada y el freno
suelto, el vehículo avanza lenta‐
mente.
Efecto de freno del motor
A fin de aprovechar el efecto de freno del motor, seleccione a tiempo una
marcha más baja al circular cuesta
abajo, vea Modo manual.
Sacar el vehículo "meciéndolo" Sólo se debe "mecer" el vehículo
cuando queda atascado en arena,
barro o nieve. Mueva la palanca se‐
lectora repetidamente entre D y R. No
revolucione excesivamente el motor y
evite una aceleración brusca.

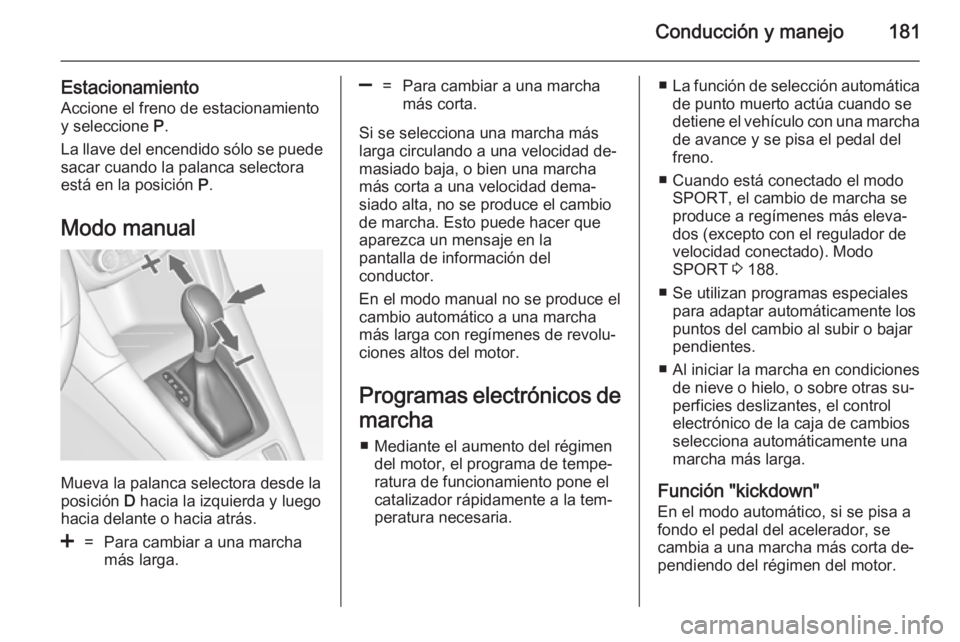

Conducción y manejo181
Estacionamiento
Accione el freno de estacionamiento
y seleccione P.
La llave del encendido sólo se puede
sacar cuando la palanca selectora
está en la posición P.
Modo manual
Mueva la palanca selectora desde la
posición D hacia la izquierda y luego
hacia delante o hacia atrás.
<=Para cambiar a una marcha
más larga.]=Para cambiar a una marcha
más corta.
Si se selecciona una marcha más
larga circulando a una velocidad de‐
masiado baja, o bien una marcha
más corta a una velocidad dema‐
siado alta, no se produce el cambio
de marcha. Esto puede hacer que
aparezca un mensaje en la
pantalla de información del
conductor.
En el modo manual no se produce el
cambio automático a una marcha
más larga con regímenes de revolu‐
ciones altos del motor.
Programas electrónicos de
marcha ■ Mediante el aumento del régimen del motor, el programa de tempe‐
ratura de funcionamiento pone el
catalizador rápidamente a la tem‐
peratura necesaria.
■ La función de selección automática
de punto muerto actúa cuando se
detiene el vehículo con una marcha
de avance y se pisa el pedal del
freno.
■ Cuando está conectado el modo SPORT, el cambio de marcha se
produce a regímenes más eleva‐
dos (excepto con el regulador de
velocidad conectado). Modo
SPORT 3 188.
■ Se utilizan programas especiales para adaptar automáticamente los
puntos del cambio al subir o bajar pendientes.
■ Al iniciar la marcha en condiciones de nieve o hielo, o sobre otras su‐
perficies deslizantes, el control
electrónico de la caja de cambios
selecciona automáticamente una
marcha más larga.
Función "kickdown"
En el modo automático, si se pisa a
fondo el pedal del acelerador, se
cambia a una marcha más corta de‐
pendiendo del régimen del motor.

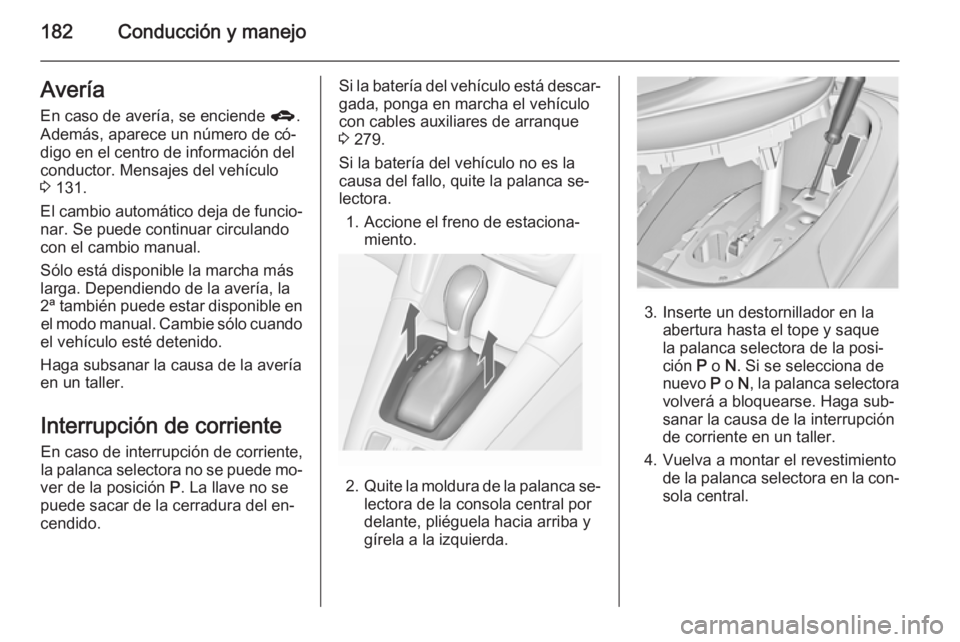

182Conducción y manejoAvería
En caso de avería, se enciende g.
Además, aparece un número de có‐
digo en el centro de información del
conductor. Mensajes del vehículo
3 131.
El cambio automático deja de funcio‐
nar. Se puede continuar circulando
con el cambio manual.
Sólo está disponible la marcha más
larga. Dependiendo de la avería, la
2ª también puede estar disponible en
el modo manual. Cambie sólo cuando
el vehículo esté detenido.
Haga subsanar la causa de la avería
en un taller.
Interrupción de corriente En caso de interrupción de corriente,
la palanca selectora no se puede mo‐
ver de la posición P. La llave no se
puede sacar de la cerradura del en‐
cendido.Si la batería del vehículo está descar‐
gada, ponga en marcha el vehículo
con cables auxiliares de arranque 3 279.
Si la batería del vehículo no es la causa del fallo, quite la palanca se‐
lectora.
1. Accione el freno de estaciona‐ miento.
2. Quite la moldura de la palanca se‐
lectora de la consola central por
delante, pliéguela hacia arriba y
gírela a la izquierda.
3. Inserte un destornillador en la abertura hasta el tope y saque
la palanca selectora de la posi‐
ción P o N. Si se selecciona de
nuevo P o N, la palanca selectora
volverá a bloquearse. Haga sub‐ sanar la causa de la interrupción
de corriente en un taller.
4. Vuelva a montar el revestimiento de la palanca selectora en la con‐sola central.

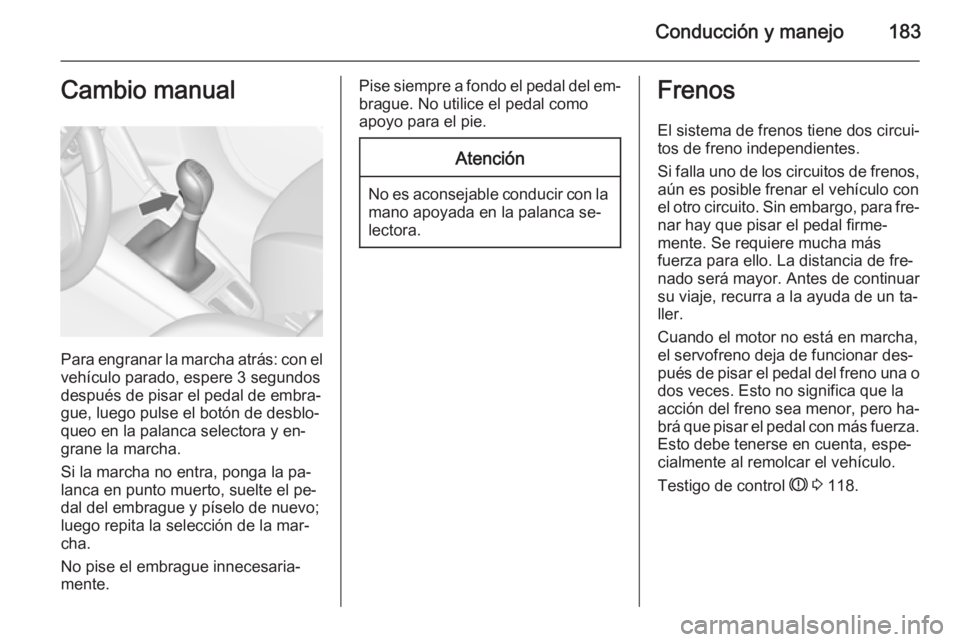

Conducción y manejo183Cambio manual
Para engranar la marcha atrás: con elvehículo parado, espere 3 segundos
después de pisar el pedal de embra‐ gue, luego pulse el botón de desblo‐
queo en la palanca selectora y en‐
grane la marcha.
Si la marcha no entra, ponga la pa‐
lanca en punto muerto, suelte el pe‐
dal del embrague y píselo de nuevo;
luego repita la selección de la mar‐
cha.
No pise el embrague innecesaria‐
mente.
Pise siempre a fondo el pedal del em‐
brague. No utilice el pedal como
apoyo para el pie.Atención
No es aconsejable conducir con la mano apoyada en la palanca se‐
lectora.
Frenos
El sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos, aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para fre‐
nar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de fre‐
nado será mayor. Antes de continuar
su viaje, recurra a la ayuda de un ta‐
ller.
Cuando el motor no está en marcha, el servofreno deja de funcionar des‐
pués de pisar el pedal del freno una o dos veces. Esto no significa que la
acción del freno sea menor, pero ha‐
brá que pisar el pedal con más fuerza. Esto debe tenerse en cuenta, espe‐
cialmente al remolcar el vehículo.
Testigo de control R 3 118.

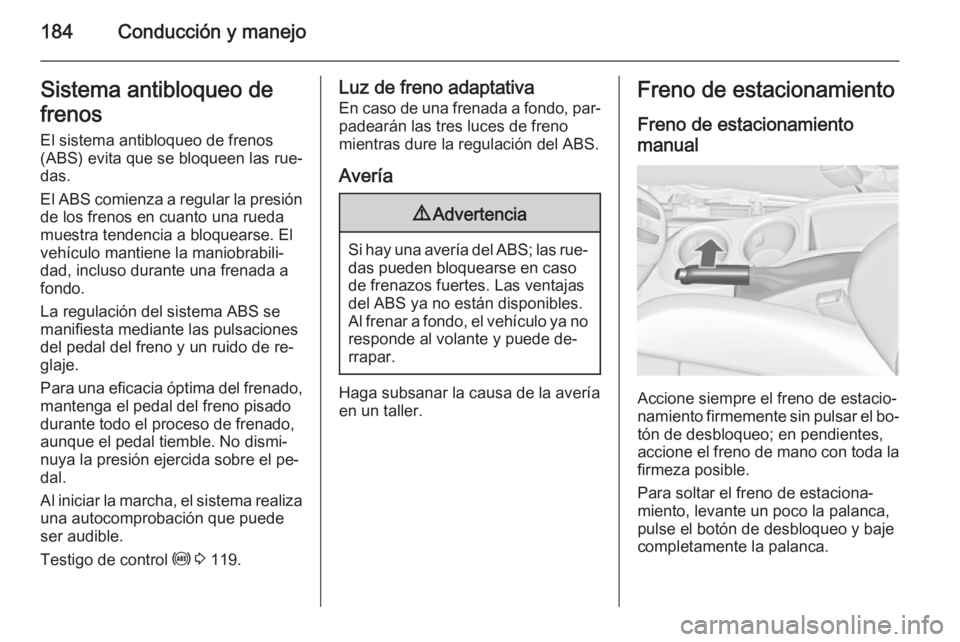

184Conducción y manejoSistema antibloqueo de
frenos
El sistema antibloqueo de frenos
(ABS) evita que se bloqueen las rue‐
das.
El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El vehículo mantiene la maniobrabili‐dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de re‐
glaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado,
aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el pe‐
dal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.
Testigo de control u 3 119.Luz de freno adaptativa
En caso de una frenada a fondo, par‐
padearán las tres luces de freno
mientras dure la regulación del ABS.
Avería9 Advertencia
Si hay una avería del ABS; las rue‐
das pueden bloquearse en caso
de frenazos fuertes. Las ventajas
del ABS ya no están disponibles.
Al frenar a fondo, el vehículo ya no
responde al volante y puede de‐
rrapar.
Haga subsanar la causa de la avería
en un taller.
Freno de estacionamiento
Freno de estacionamientomanual
Accione siempre el freno de estacio‐
namiento firmemente sin pulsar el bo‐
tón de desbloqueo; en pendientes,
accione el freno de mano con toda la firmeza posible.
Para soltar el freno de estaciona‐
miento, levante un poco la palanca,
pulse el botón de desbloqueo y baje
completamente la palanca.

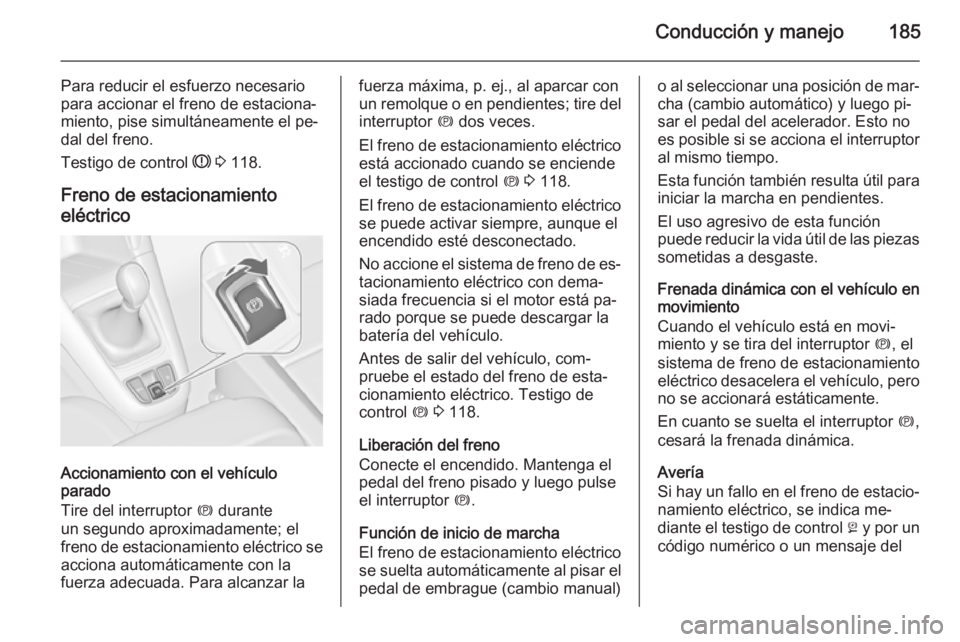

Conducción y manejo185
Para reducir el esfuerzo necesario
para accionar el freno de estaciona‐
miento, pise simultáneamente el pe‐
dal del freno.
Testigo de control R 3 118.
Freno de estacionamiento
eléctrico
Accionamiento con el vehículo
parado
Tire del interruptor m durante
un segundo aproximadamente; el freno de estacionamiento eléctrico se
acciona automáticamente con la
fuerza adecuada. Para alcanzar la
fuerza máxima, p. ej., al aparcar con
un remolque o en pendientes; tire del
interruptor m dos veces.
El freno de estacionamiento eléctrico
está accionado cuando se enciende
el testigo de control m 3 118.
El freno de estacionamiento eléctrico
se puede activar siempre, aunque el
encendido esté desconectado.
No accione el sistema de freno de es‐ tacionamiento eléctrico con dema‐
siada frecuencia si el motor está pa‐
rado porque se puede descargar la
batería del vehículo.
Antes de salir del vehículo, com‐
pruebe el estado del freno de esta‐
cionamiento eléctrico. Testigo de
control m 3 118.
Liberación del freno
Conecte el encendido. Mantenga el
pedal del freno pisado y luego pulse
el interruptor m.
Función de inicio de marcha
El freno de estacionamiento eléctrico
se suelta automáticamente al pisar el pedal de embrague (cambio manual)o al seleccionar una posición de mar‐ cha (cambio automático) y luego pi‐
sar el pedal del acelerador. Esto no
es posible si se acciona el interruptor
al mismo tiempo.
Esta función también resulta útil para
iniciar la marcha en pendientes.
El uso agresivo de esta función
puede reducir la vida útil de las piezas sometidas a desgaste.
Frenada dinámica con el vehículo en
movimiento
Cuando el vehículo está en movi‐
miento y se tira del interruptor m, el
sistema de freno de estacionamiento
eléctrico desacelera el vehículo, pero
no se accionará estáticamente.
En cuanto se suelta el interruptor m,
cesará la frenada dinámica.
Avería
Si hay un fallo en el freno de estacio‐ namiento eléctrico, se indica me‐
diante el testigo de control j y por un
código numérico o un mensaje del

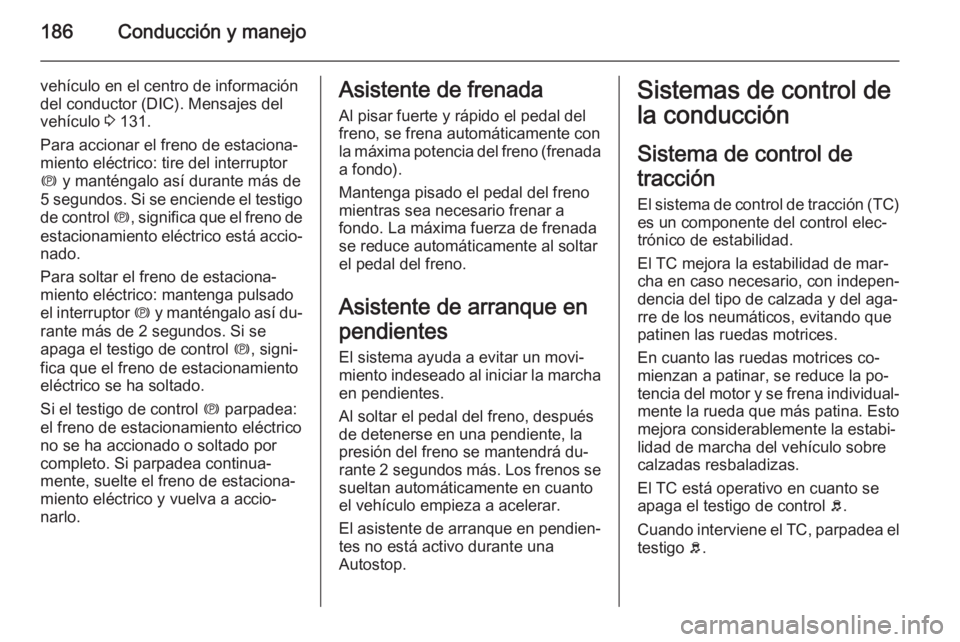

186Conducción y manejo
vehículo en el centro de información
del conductor (DIC). Mensajes del
vehículo 3 131.
Para accionar el freno de estaciona‐
miento eléctrico: tire del interruptor
m y manténgalo así durante más de
5 segundos. Si se enciende el testigo de control m, significa que el freno de
estacionamiento eléctrico está accio‐
nado.
Para soltar el freno de estaciona‐ miento eléctrico: mantenga pulsado
el interruptor m y manténgalo así du‐
rante más de 2 segundos. Si se
apaga el testigo de control m, signi‐
fica que el freno de estacionamiento
eléctrico se ha soltado.
Si el testigo de control m parpadea:
el freno de estacionamiento eléctrico
no se ha accionado o soltado por
completo. Si parpadea continua‐
mente, suelte el freno de estaciona‐
miento eléctrico y vuelva a accio‐
narlo.Asistente de frenada
Al pisar fuerte y rápido el pedal del
freno, se frena automáticamente con
la máxima potencia del freno (frenada a fondo).
Mantenga pisado el pedal del freno
mientras sea necesario frenar a
fondo. La máxima fuerza de frenada
se reduce automáticamente al soltar
el pedal del freno.
Asistente de arranque en
pendientes El sistema ayuda a evitar un movi‐
miento indeseado al iniciar la marcha en pendientes.
Al soltar el pedal del freno, después
de detenerse en una pendiente, la
presión del freno se mantendrá du‐
rante 2 segundos más. Los frenos se
sueltan automáticamente en cuanto el vehículo empieza a acelerar.
El asistente de arranque en pendien‐ tes no está activo durante una
Autostop.Sistemas de control de
la conducción
Sistema de control de
tracción El sistema de control de tracción (TC)
es un componente del control elec‐
trónico de estabilidad.
El TC mejora la estabilidad de mar‐
cha en caso necesario, con indepen‐
dencia del tipo de calzada y del aga‐
rre de los neumáticos, evitando que
patinen las ruedas motrices.
En cuanto las ruedas motrices co‐
mienzan a patinar, se reduce la po‐
tencia del motor y se frena individual‐
mente la rueda que más patina. Esto
mejora considerablemente la estabi‐
lidad de marcha del vehículo sobre
calzadas resbaladizas.
El TC está operativo en cuanto se
apaga el testigo de control b.
Cuando interviene el TC, parpadea el testigo b.

Conducción y manejo1879Advertencia
No deje que esta característica es‐
pecial de seguridad le incite a con‐ ducir arriesgadamente.
La velocidad debe adaptarse a las
condiciones de la calzada.
Testigo de control b 3 120.
Desactivación
Se puede desconectar el TC cuando
sea necesario que las ruedas motri‐
ces patinen: pulse brevemente el bo‐
tón b.
Se enciende el testigo de control k.
El TC se reactiva pulsando de nuevo
el botón b.
El TC también se reactiva la próxima
vez que conecte el encendido.
Control electrónico de
estabilidad
El control electrónico de estabilidad
(ESC) mejora la estabilidad de mar‐
cha en caso necesario, con indepen‐
dencia del tipo de calzada y del aga‐
rre de los neumáticos. También evita que patinen las ruedas motrices.
En cuanto el vehículo comienza a de‐ rrapar (subvirajes/sobrevirajes), se
reduce la potencia del motor y se fre‐
nan las ruedas individualmente. Esto
mejora considerablemente la estabi‐
lidad de marcha del vehículo sobre
calzadas resbaladizas.
El ESC está operativo en cuanto se
apaga el testigo de control b.
Cuando interviene el ESC, parpadea
el testigo b.9 Advertencia
No deje que esta característica es‐
pecial de seguridad le incite a con‐ ducir arriesgadamente.
La velocidad debe adaptarse a las
condiciones de la calzada.
Testigo de control b 3 120.
Desactivación
Para una conducción muy deportiva,
se puede desactivar el ESC: man‐ tenga pulsado el botón b durante
5 segundos aprox.

188Conducción y manejo
Se enciende el testigo de control n.
El ESC se reactiva pulsando de nuevo el botón b. Si previamente se
desactivó el sistema TC, tanto el TC
como el ESC estarán desactivados.
El ESC también se reactiva la pró‐
xima vez que conecte el encendido.
Sistema de conducción
interactiva
Flex Ride El sistema de conducción Flex Ride
permite al conductor elegir entre tres
modos:
■ Modo SPORT: pulse el botón SPORT , se enciende el LED.
■ Modo TOUR: pulse el botón TOUR , se enciende el LED.
■ Modo normal: los botones SPORT
y TOUR no están pulsados, ningún
LED está encendido.
Desactive el modo SPORT y el modo
TOUR pulsando de nuevo el botón
correspondiente.En cada modo de conducción, el sis‐
tema Flex Ride controla los siguien‐
tes sistemas electrónicos:
■ Control continuo de la amortigua‐ ción.
■ Control del pedal del acelerador.
■ Control de la dirección.
■ Cambio automático.
Modo Sport
Los ajustes de los sistemas se adap‐ tan para un estilo de conducción más
deportivo.
■ La amortiguación se endurece para
ofrecer un mejor contacto con la
calzada.
■ El motor responde más rápida‐ mente al pedal del acelerador.
■ Se reduce la asistencia a la direc‐ ción.
■ Con cambio automático, los cam‐ bios de marcha se producen más
tarde.
■ Con el modo SPORT activado, la iluminación de los instrumentos
principales cambia de blanco a
rojo.
Modo TOUR
