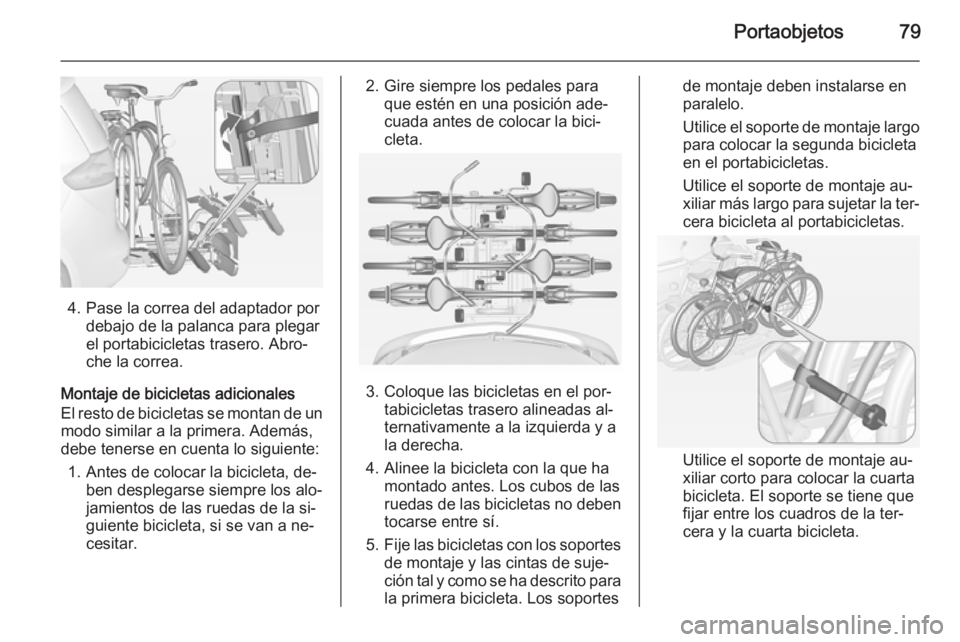

4. Pase la correa del adaptador pordebajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐
jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐
cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐ tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar más largo para sujetar la ter‐
cera bicicleta al portabicicletas.
Utilice el soporte de montaje au‐
xiliar corto para colocar la cuarta
bicicleta. El soporte se tiene que
fijar entre los cuadros de la ter‐
cera y la cuarta bicicleta.

80Portaobjetos
6. Además, fije las dos ruedas de lacuarta bicicleta a los alojamientos
con las cintas de sujeción.
Se recomienda colocar un signo de
advertencia en la bicicleta situada
más atrás para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca (1) para desen‐
clavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicletas
trasero.
■ Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.

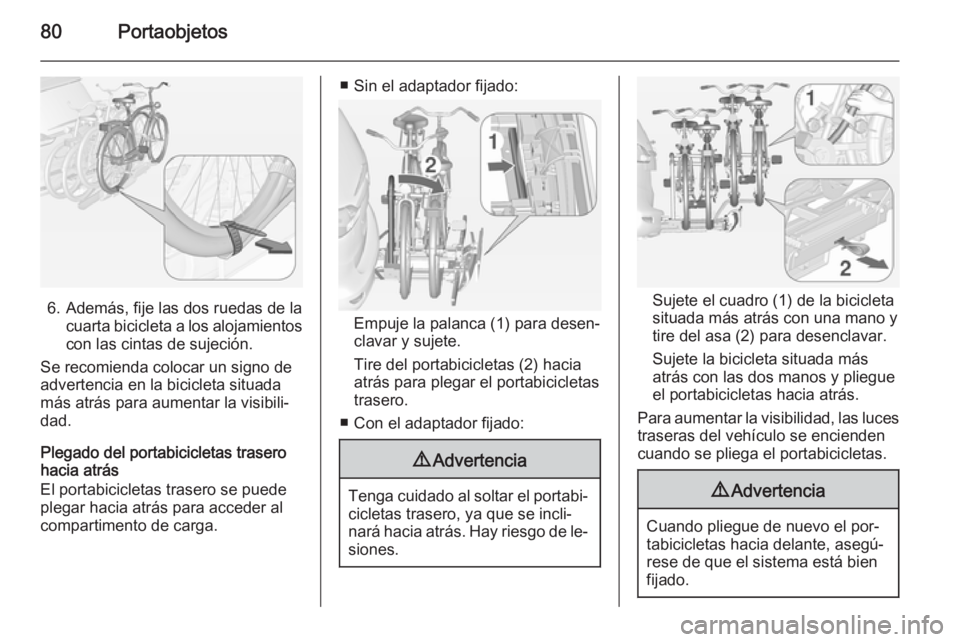

Sujete el cuadro (1) de la bicicleta
situada más atrás con una mano y
tire del asa (2) para desenclavar.
Sujete la bicicleta situada más
atrás con las dos manos y pliegue
el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces
traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.

Portaobjetos81

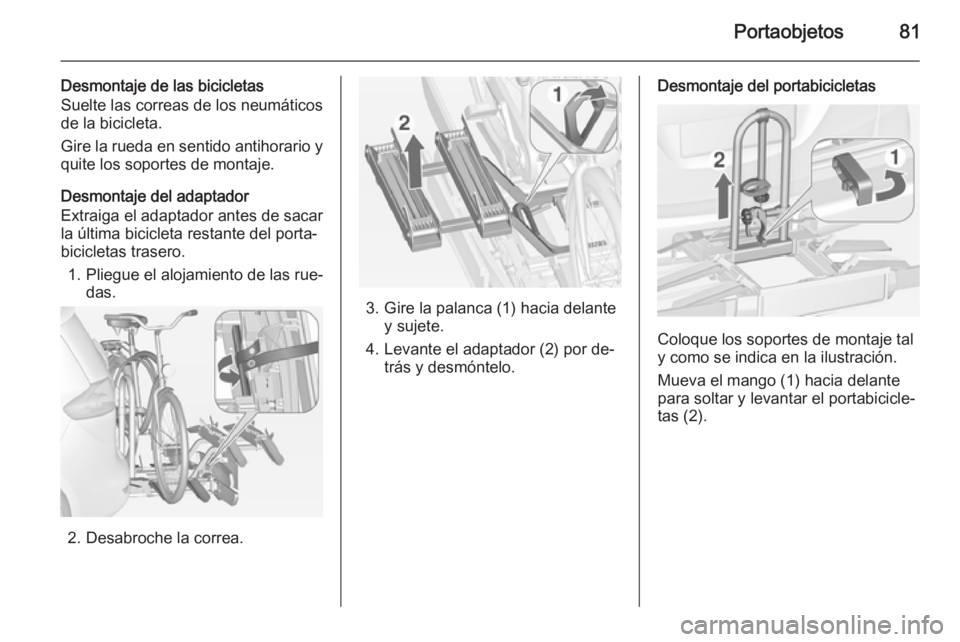

Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de la bicicleta.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Extraiga el adaptador antes de sacar
la última bicicleta restante del porta‐
bicicletas trasero.
1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delantey sujete.
4. Levante el adaptador (2) por de‐ trás y desmóntelo.
Desmontaje del portabicicletas
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Mueva el mango (1) hacia delante
para soltar y levantar el portabicicle‐
tas (2).

82Portaobjetos
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).

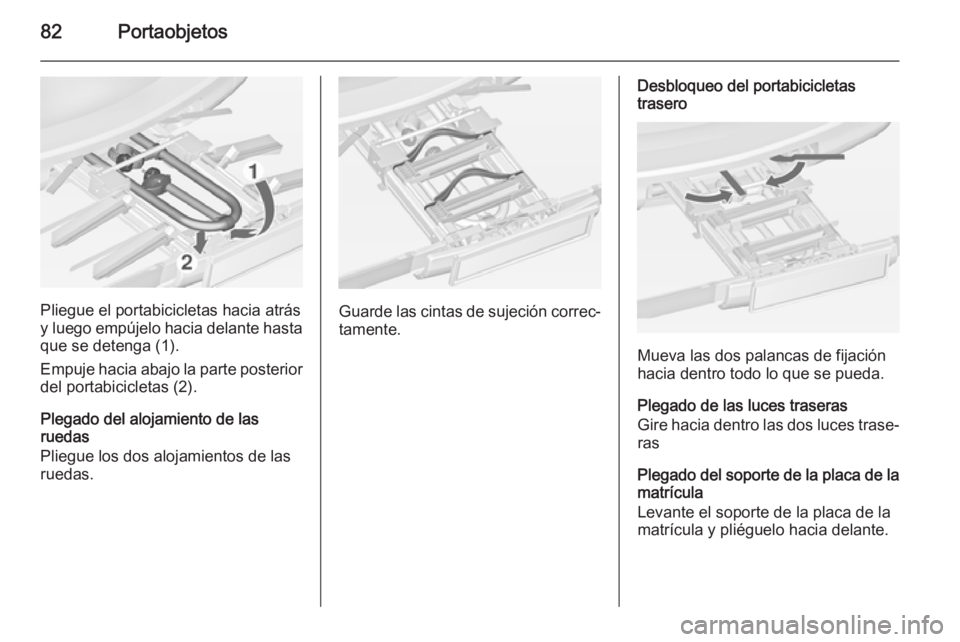

Plegado del alojamiento de las
ruedas
Pliegue los dos alojamientos de las
ruedas.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐ ras
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.

Portaobjetos83

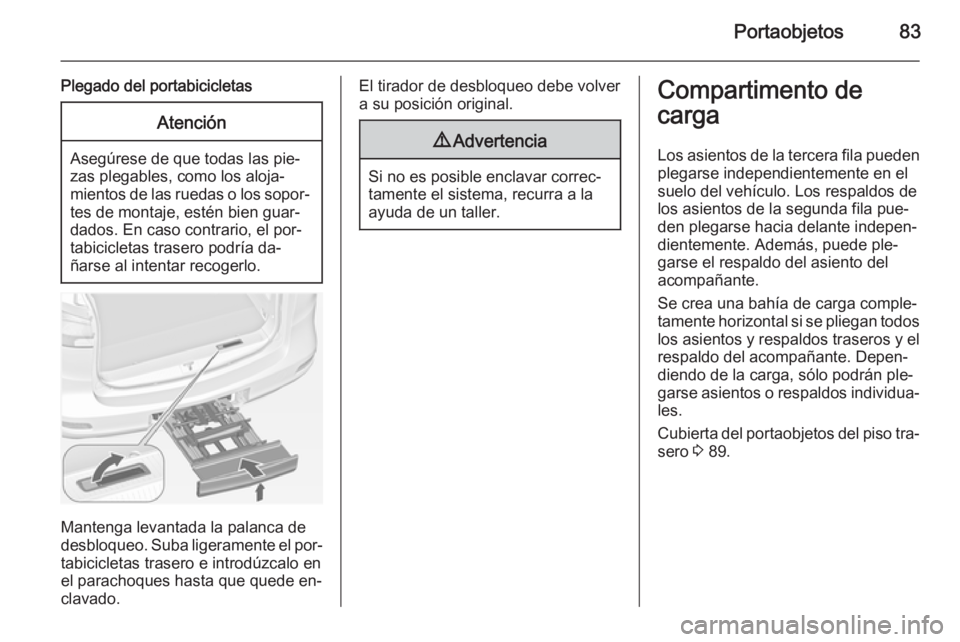

Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el por‐
tabicicletas trasero e introdúzcalo en el parachoques hasta que quede en‐
clavado.
El tirador de desbloqueo debe volver a su posición original.9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
Los asientos de la tercera fila pueden
plegarse independientemente en el
suelo del vehículo. Los respaldos de
los asientos de la segunda fila pue‐
den plegarse hacia delante indepen‐
dientemente. Además, puede ple‐
garse el respaldo del asiento del
acompañante.
Se crea una bahía de carga comple‐
tamente horizontal si se pliegan todos los asientos y respaldos traseros y el
respaldo del acompañante. Depen‐
diendo de la carga, sólo podrán ple‐
garse asientos o respaldos individua‐ les.
Cubierta del portaobjetos del piso tra‐
sero 3 89.

84Portaobjetos9Advertencia
Al ajustar o plegar los asientos o
respaldos, mantenga manos y
pies lejos del área de movimiento.
No guarde nunca objetos bajo los
asientos.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐ tados.
Atención
Antes de ajustar o plegar los
asientos, deben retirarse todos los
componentes de los rieles latera‐
les y de las argollas.
Lar argollas deben encontrarse en
posición de almacenamiento.

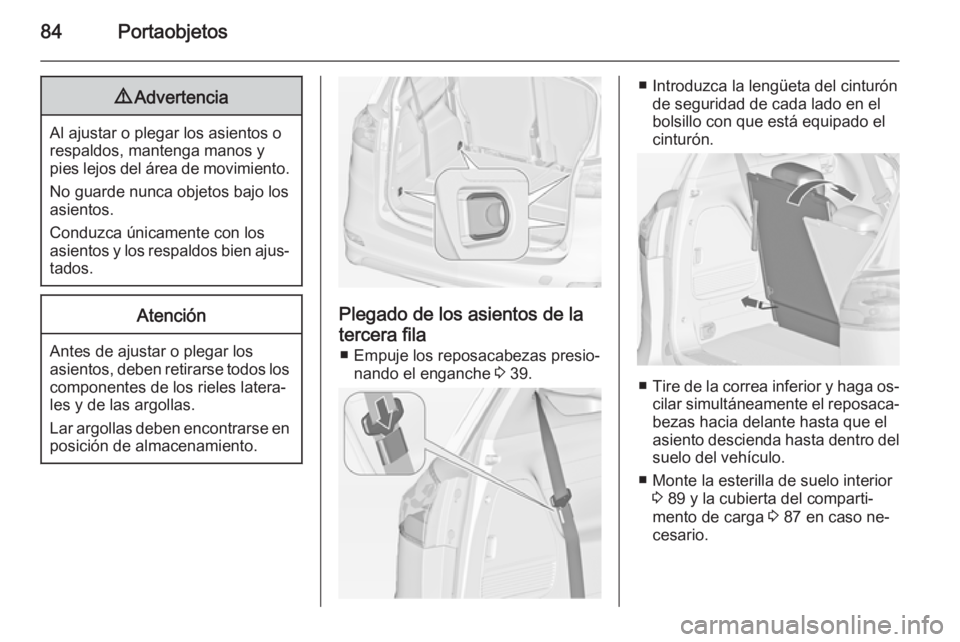

Plegado de los asientos de la
tercera fila ■ Empuje los reposacabezas presio‐ nando el enganche 3 39.
■ Introduzca la lengüeta del cinturón
de seguridad de cada lado en el
bolsillo con que está equipado el
cinturón.
■ Tire de la correa inferior y haga os‐
cilar simultáneamente el reposaca‐ bezas hacia delante hasta que el
asiento descienda hasta dentro del
suelo del vehículo.
■ Monte la esterilla de suelo interior 3 89 y la cubierta del comparti‐
mento de carga 3 87 en caso ne‐
cesario.

Portaobjetos85

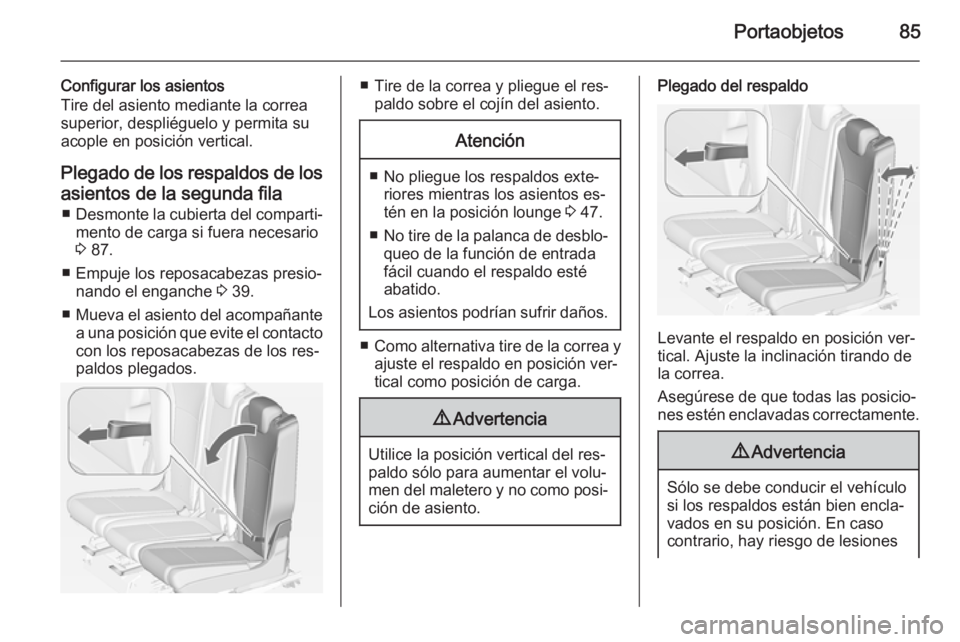

Configurar los asientos
Tire del asiento mediante la correa
superior, despliéguelo y permita su
acople en posición vertical.
Plegado de los respaldos de los asientos de la segunda fila ■ Desmonte la cubierta del comparti‐
mento de carga si fuera necesario
3 87.
■ Empuje los reposacabezas presio‐ nando el enganche 3 39.
■ Mueva el asiento del acompañante
a una posición que evite el contacto con los reposacabezas de los res‐paldos plegados.■ Tire de la correa y pliegue el res‐ paldo sobre el cojín del asiento.Atención
■ No pliegue los respaldos exte‐riores mientras los asientos es‐
tén en la posición lounge 3 47.
■ No tire de la palanca de desblo‐
queo de la función de entrada
fácil cuando el respaldo esté
abatido.
Los asientos podrían sufrir daños.
■ Como alternativa tire de la correa y
ajuste el respaldo en posición ver‐
tical como posición de carga.
9 Advertencia
Utilice la posición vertical del res‐
paldo sólo para aumentar el volu‐
men del maletero y no como posi‐ ción de asiento.
Plegado del respaldo
Levante el respaldo en posición ver‐
tical. Ajuste la inclinación tirando de
la correa.
Asegúrese de que todas las posicio‐
nes estén enclavadas correctamente.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones

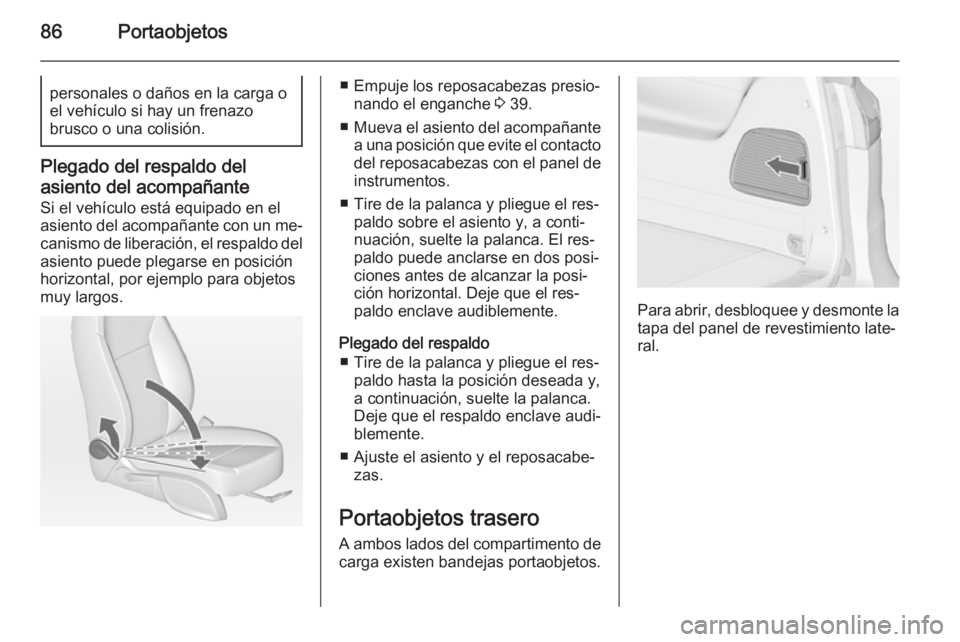

86Portaobjetospersonales o daños en la carga o
el vehículo si hay un frenazo
brusco o una colisión.
Plegado del respaldo del
asiento del acompañante Si el vehículo está equipado en el
asiento del acompañante con un me‐
canismo de liberación, el respaldo del
asiento puede plegarse en posición
horizontal, por ejemplo para objetos
muy largos.
■ Empuje los reposacabezas presio‐ nando el enganche 3 39.
■ Mueva el asiento del acompañante
a una posición que evite el contacto del reposacabezas con el panel de
instrumentos.
■ Tire de la palanca y pliegue el res‐ paldo sobre el asiento y, a conti‐
nuación, suelte la palanca. El res‐
paldo puede anclarse en dos posi‐ ciones antes de alcanzar la posi‐
ción horizontal. Deje que el res‐
paldo enclave audiblemente.
Plegado del respaldo ■ Tire de la palanca y pliegue el res‐ paldo hasta la posición deseada y,
a continuación, suelte la palanca. Deje que el respaldo enclave audi‐
blemente.
■ Ajuste el asiento y el reposacabe‐ zas.
Portaobjetos trasero
A ambos lados del compartimento de carga existen bandejas portaobjetos.
Para abrir, desbloquee y desmonte la
tapa del panel de revestimiento late‐
ral.

Portaobjetos87

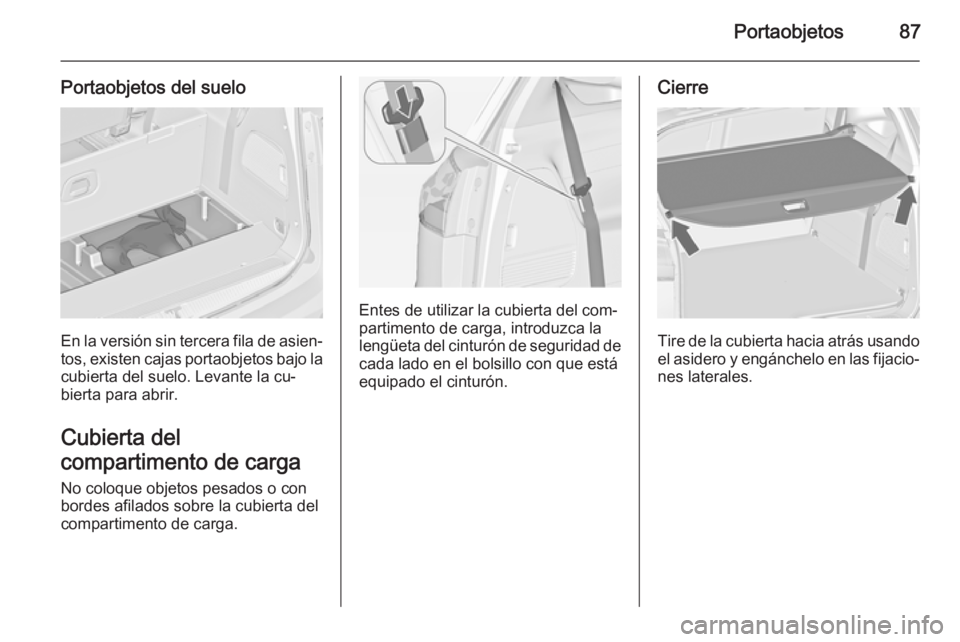

Portaobjetos del suelo
En la versión sin tercera fila de asien‐tos, existen cajas portaobjetos bajo la cubierta del suelo. Levante la cu‐
bierta para abrir.
Cubierta del
compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Entes de utilizar la cubierta del com‐
partimento de carga, introduzca la
lengüeta del cinturón de seguridad de cada lado en el bolsillo con que está
equipado el cinturón.
Cierre
Tire de la cubierta hacia atrás usando
el asidero y engánchelo en las fijacio‐ nes laterales.

88Portaobjetos

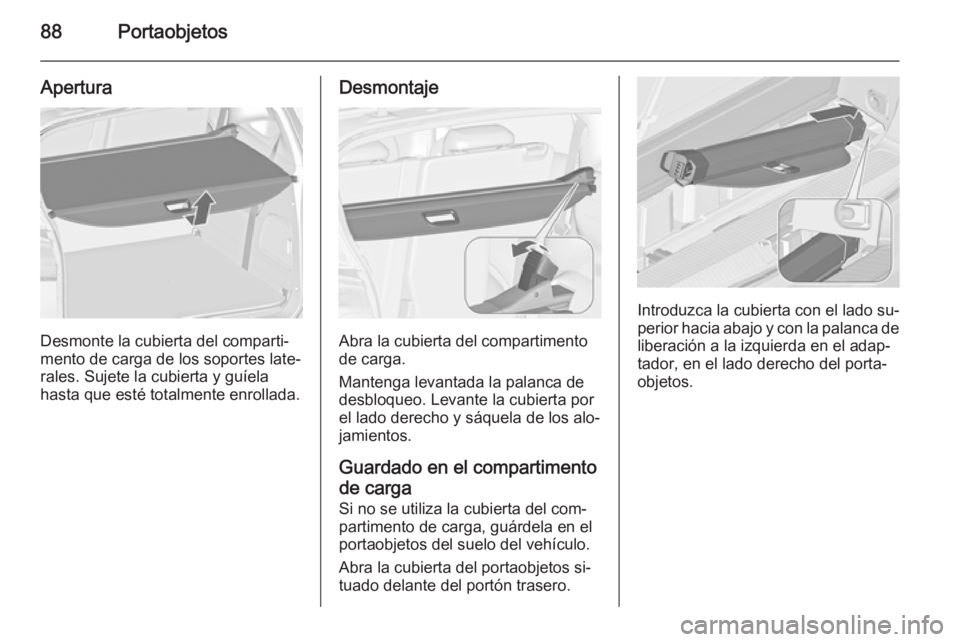

Apertura
Desmonte la cubierta del comparti‐
mento de carga de los soportes late‐
rales. Sujete la cubierta y guíela hasta que esté totalmente enrollada.
Desmontaje
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo. Levante la cubierta por
el lado derecho y sáquela de los alo‐
jamientos.
Guardado en el compartimento
de carga
Si no se utiliza la cubierta del com‐
partimento de carga, guárdela en el
portaobjetos del suelo del vehículo.
Abra la cubierta del portaobjetos si‐
tuado delante del portón trasero.
Introduzca la cubierta con el lado su‐
perior hacia abajo y con la palanca de liberación a la izquierda en el adap‐
tador, en el lado derecho del porta‐
objetos.
