OPEL ZAFIRA C 2014.5 Manual de Instrucciones (in Spanish)

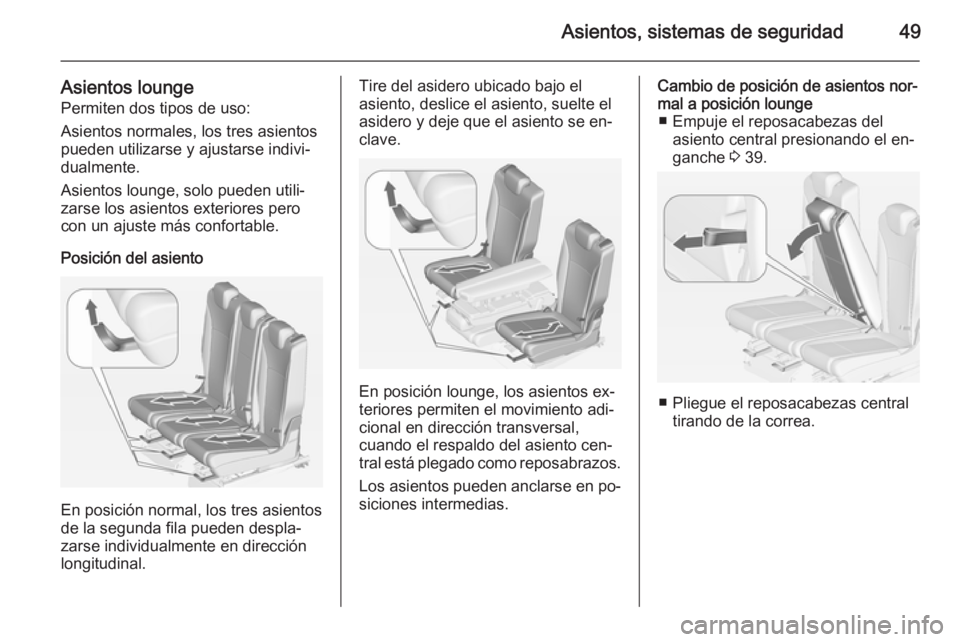

Asientos, sistemas de seguridad49
Asientos lounge
Permiten dos tipos de uso:
Asientos normales, los tres asientos
pueden utilizarse y ajustarse indivi‐
dualmente.
Asientos lounge, solo pueden utili‐
zarse los asientos exteriores pero
con un ajuste más confortable.
Posición del asiento
En posición normal, los tres asientos
de la segunda fila pueden despla‐
zarse individualmente en dirección
longitudinal.
Tire del asidero ubicado bajo el
asiento, deslice el asiento, suelte el
asidero y deje que el asiento se en‐ clave.
En posición lounge, los asientos ex‐
teriores permiten el movimiento adi‐
cional en dirección transversal,
cuando el respaldo del asiento cen‐ tral está plegado como reposabrazos.
Los asientos pueden anclarse en po‐
siciones intermedias.
Cambio de posición de asientos nor‐ mal a posición lounge ■ Empuje el reposacabezas del asiento central presionando el en‐
ganche 3 39.
■ Pliegue el reposacabezas central
tirando de la correa.

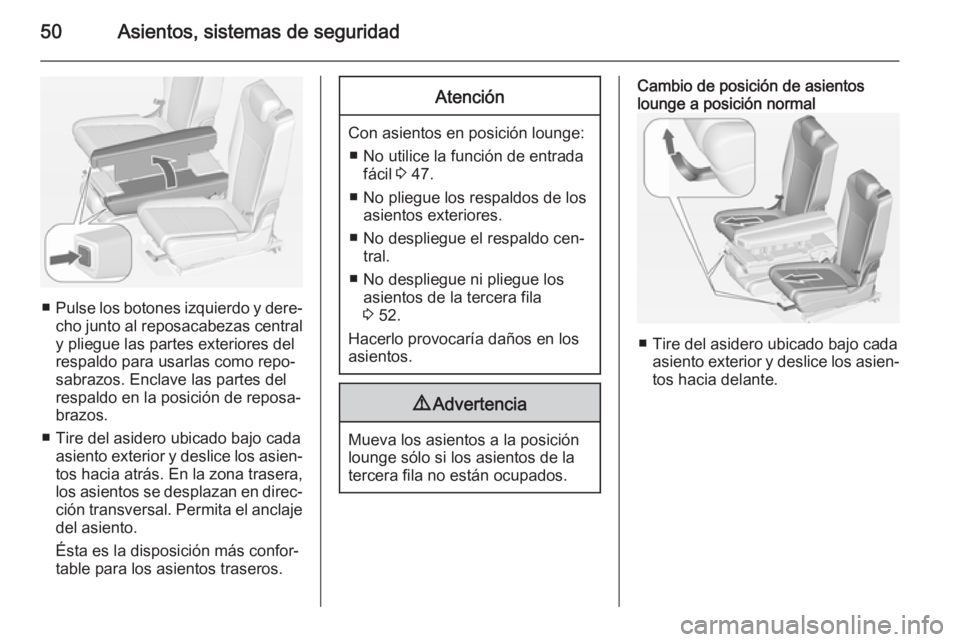

50Asientos, sistemas de seguridad
■Pulse los botones izquierdo y dere‐
cho junto al reposacabezas central
y pliegue las partes exteriores del
respaldo para usarlas como repo‐
sabrazos. Enclave las partes del
respaldo en la posición de reposa‐
brazos.
■ Tire del asidero ubicado bajo cada asiento exterior y deslice los asien‐tos hacia atrás. En la zona trasera, los asientos se desplazan en direc‐
ción transversal. Permita el anclaje
del asiento.
Ésta es la disposición más confor‐
table para los asientos traseros.
Atención
Con asientos en posición lounge:
■ No utilice la función de entrada fácil 3 47.
■ No pliegue los respaldos de los asientos exteriores.
■ No despliegue el respaldo cen‐ tral.
■ No despliegue ni pliegue los asientos de la tercera fila
3 52.
Hacerlo provocaría daños en los
asientos.
9 Advertencia
Mueva los asientos a la posición
lounge sólo si los asientos de la
tercera fila no están ocupados.
Cambio de posición de asientos
lounge a posición normal
■ Tire del asidero ubicado bajo cada asiento exterior y deslice los asien‐tos hacia delante.

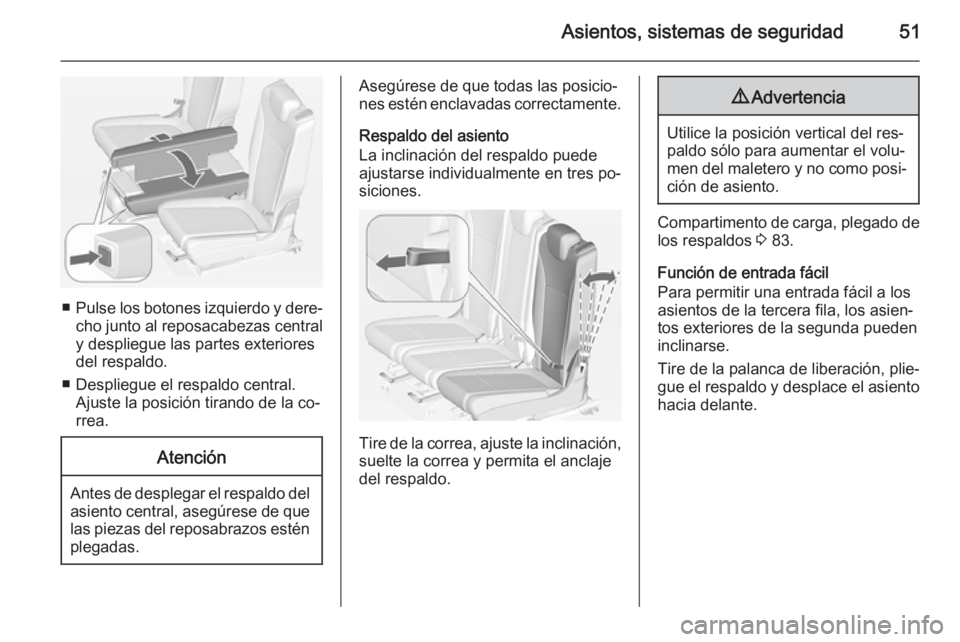

Asientos, sistemas de seguridad51
■Pulse los botones izquierdo y dere‐
cho junto al reposacabezas central
y despliegue las partes exteriores
del respaldo.
■ Despliegue el respaldo central. Ajuste la posición tirando de la co‐
rrea.
Atención
Antes de desplegar el respaldo del asiento central, asegúrese de quelas piezas del reposabrazos estén
plegadas.
Asegúrese de que todas las posicio‐
nes estén enclavadas correctamente.
Respaldo del asiento
La inclinación del respaldo puede
ajustarse individualmente en tres po‐
siciones.
Tire de la correa, ajuste la inclinación,
suelte la correa y permita el anclaje
del respaldo.
9 Advertencia
Utilice la posición vertical del res‐
paldo sólo para aumentar el volu‐
men del maletero y no como posi‐ ción de asiento.
Compartimento de carga, plegado de los respaldos 3 83.
Función de entrada fácil
Para permitir una entrada fácil a los
asientos de la tercera fila, los asien‐
tos exteriores de la segunda pueden
inclinarse.
Tire de la palanca de liberación, plie‐
gue el respaldo y desplace el asiento
hacia delante.

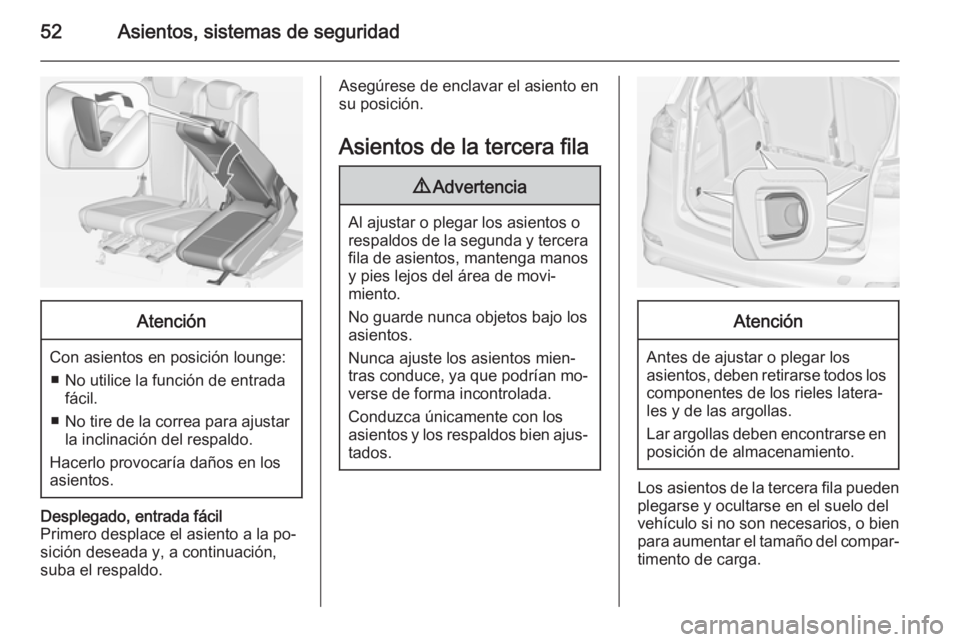

52Asientos, sistemas de seguridadAtención
Con asientos en posición lounge:■ No utilice la función de entrada fácil.
■ No tire de la correa para ajustar
la inclinación del respaldo.
Hacerlo provocaría daños en los
asientos.
Desplegado, entrada fácil
Primero desplace el asiento a la po‐
sición deseada y, a continuación,
suba el respaldo.Asegúrese de enclavar el asiento en
su posición.
Asientos de la tercera fila9 Advertencia
Al ajustar o plegar los asientos o
respaldos de la segunda y tercera fila de asientos, mantenga manos
y pies lejos del área de movi‐
miento.
No guarde nunca objetos bajo los
asientos.
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían mo‐
verse de forma incontrolada.
Conduzca únicamente con los
asientos y los respaldos bien ajus‐
tados.
Atención
Antes de ajustar o plegar los
asientos, deben retirarse todos los componentes de los rieles latera‐
les y de las argollas.
Lar argollas deben encontrarse en
posición de almacenamiento.
Los asientos de la tercera fila pueden
plegarse y ocultarse en el suelo del
vehículo si no son necesarios, o bien
para aumentar el tamaño del compar‐
timento de carga.

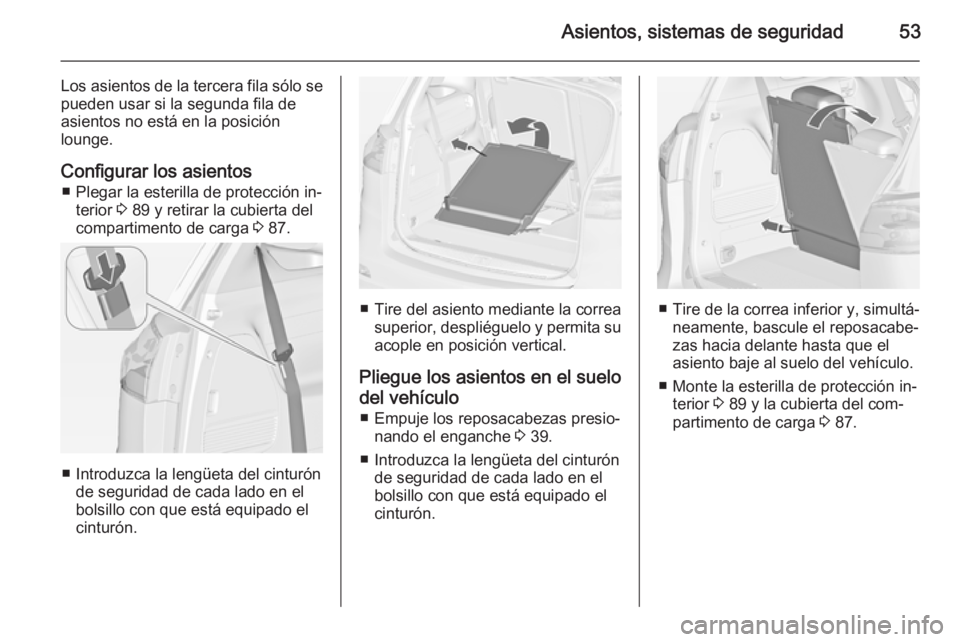

Asientos, sistemas de seguridad53
Los asientos de la tercera fila sólo sepueden usar si la segunda fila de
asientos no está en la posición
lounge.
Configurar los asientos ■ Plegar la esterilla de protección in‐ terior 3 89 y retirar la cubierta del
compartimento de carga 3 87.
■ Introduzca la lengüeta del cinturón
de seguridad de cada lado en el
bolsillo con que está equipado el
cinturón.
■ Tire del asiento mediante la correa
superior, despliéguelo y permita su
acople en posición vertical.
Pliegue los asientos en el suelo
del vehículo ■ Empuje los reposacabezas presio‐ nando el enganche 3 39.
■ Introduzca la lengüeta del cinturón de seguridad de cada lado en el
bolsillo con que está equipado el
cinturón.■ Tire de la correa inferior y, simultá‐
neamente, bascule el reposacabe‐
zas hacia delante hasta que el
asiento baje al suelo del vehículo.
■ Monte la esterilla de protección in‐ terior 3 89 y la cubierta del com‐
partimento de carga 3 87.

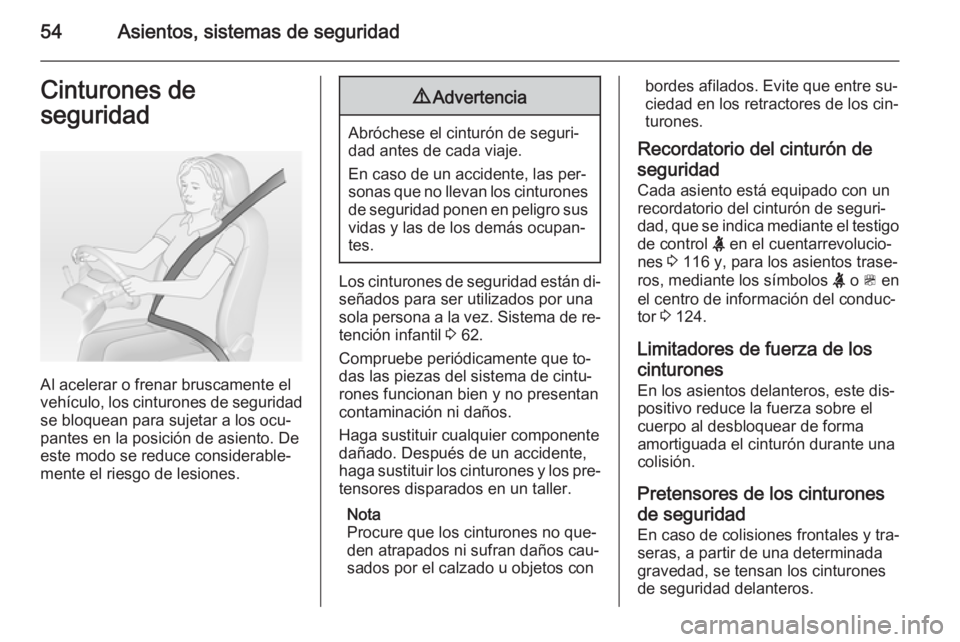

54Asientos, sistemas de seguridadCinturones de
seguridad
Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los ocu‐
pantes en la posición de asiento. De
este modo se reduce considerable‐
mente el riesgo de lesiones.
9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Los cinturones de seguridad están di‐
señados para ser utilizados por una
sola persona a la vez. Sistema de re‐ tención infantil 3 62.
Compruebe periódicamente que to‐ das las piezas del sistema de cintu‐
rones funcionan bien y no presentan
contaminación ni daños.
Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los pre‐
tensores disparados en un taller.
Nota
Procure que los cinturones no que‐
den atrapados ni sufran daños cau‐
sados por el calzado u objetos con
bordes afilados. Evite que entre su‐
ciedad en los retractores de los cin‐
turones.
Recordatorio del cinturón de
seguridad
Cada asiento está equipado con un
recordatorio del cinturón de seguri‐
dad, que se indica mediante el testigo
de control X en el cuentarrevolucio‐
nes 3 116 y, para los asientos trase‐
ros, mediante los símbolos X o > en
el centro de información del conduc‐
tor 3 124.
Limitadores de fuerza de los
cinturones
En los asientos delanteros, este dis‐
positivo reduce la fuerza sobre el cuerpo al desbloquear de forma
amortiguada el cinturón durante una
colisión.
Pretensores de los cinturones
de seguridad En caso de colisiones frontales y tra‐
seras, a partir de una determinada
gravedad, se tensan los cinturones
de seguridad delanteros.

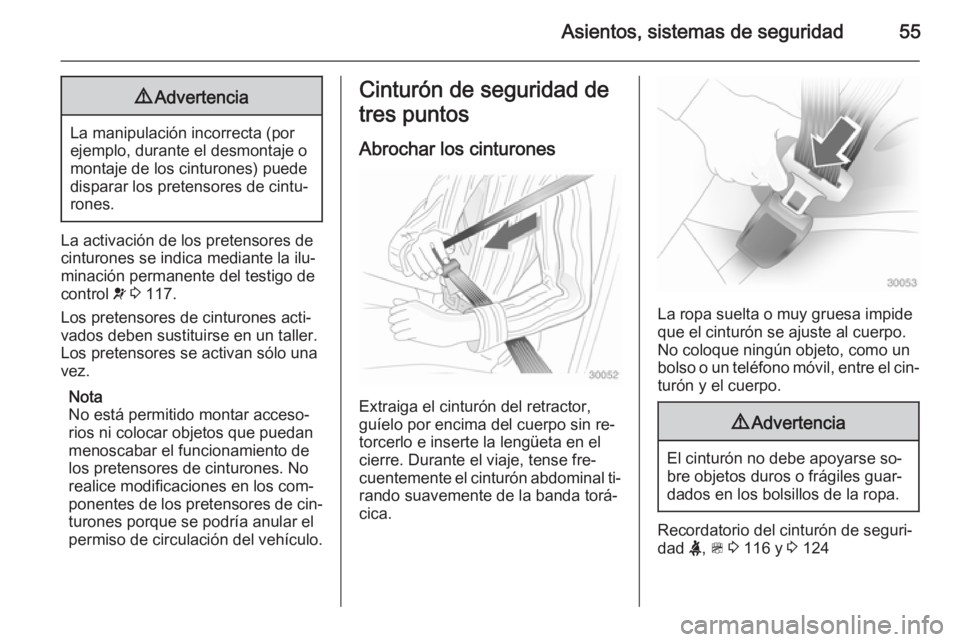

Asientos, sistemas de seguridad559Advertencia
La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.
La activación de los pretensores de cinturones se indica mediante la ilu‐
minación permanente del testigo de
control v 3 117.
Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.
Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan menoscabar el funcionamiento de
los pretensores de cinturones. No realice modificaciones en los com‐
ponentes de los pretensores de cin‐
turones porque se podría anular el
permiso de circulación del vehículo.
Cinturón de seguridad de
tres puntos
Abrochar los cinturones
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin re‐ torcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense fre‐
cuentemente el cinturón abdominal ti‐
rando suavemente de la banda torá‐
cica.
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo. No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el cin‐ turón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse so‐
bre objetos duros o frágiles guar‐
dados en los bolsillos de la ropa.
Recordatorio del cinturón de seguri‐
dad X, > 3 116 y 3 124

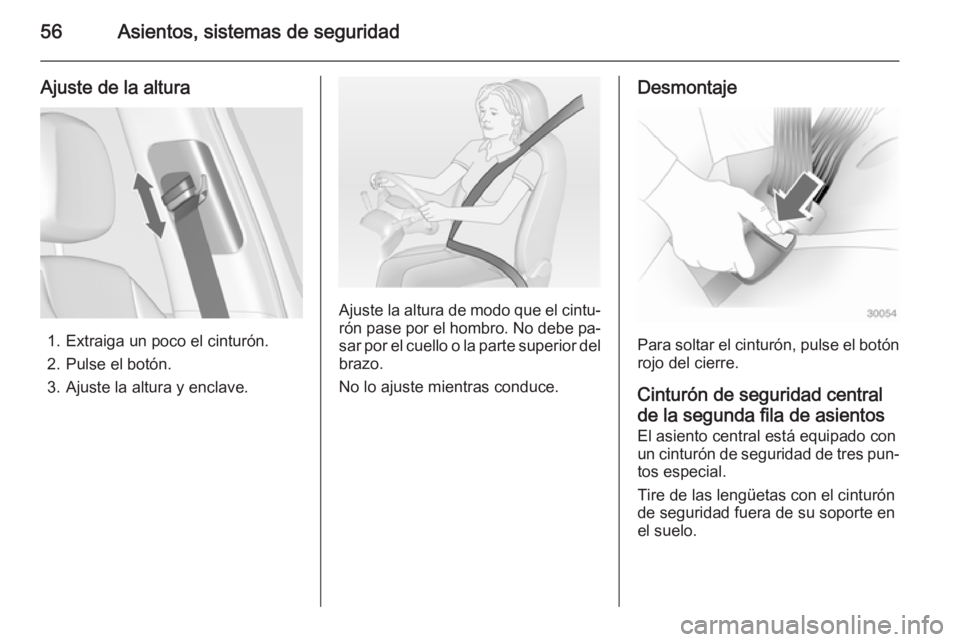

56Asientos, sistemas de seguridad
Ajuste de la altura
1. Extraiga un poco el cinturón.
2. Pulse el botón.
3. Ajuste la altura y enclave.
Ajuste la altura de modo que el cintu‐ rón pase por el hombro. No debe pa‐
sar por el cuello o la parte superior del
brazo.
No lo ajuste mientras conduce.
Desmontaje
Para soltar el cinturón, pulse el botón rojo del cierre.
Cinturón de seguridad central
de la segunda fila de asientos
El asiento central está equipado con
un cinturón de seguridad de tres pun‐
tos especial.
Tire de las lengüetas con el cinturón
de seguridad fuera de su soporte en el suelo.

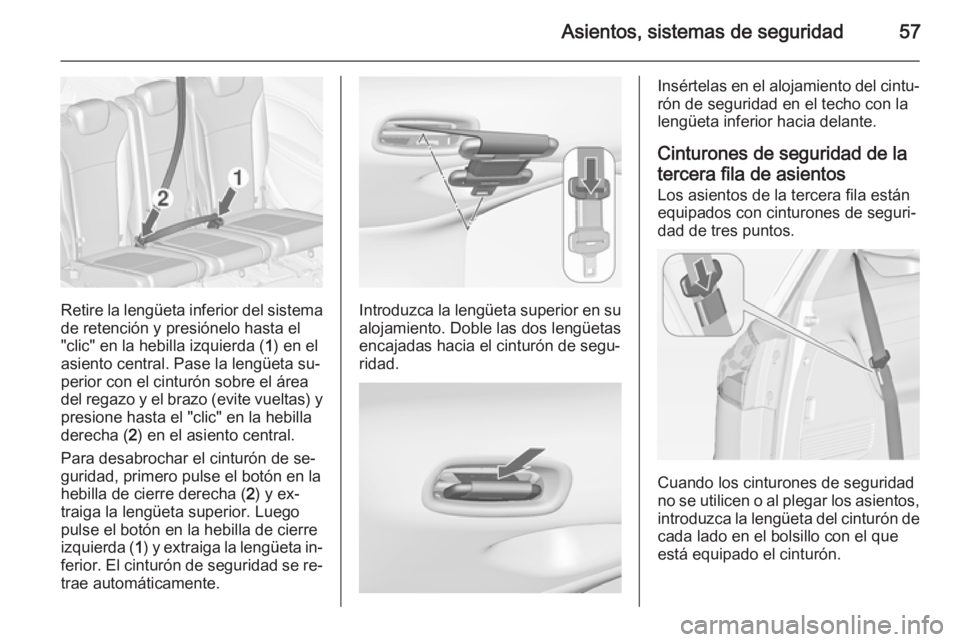

Asientos, sistemas de seguridad57
Retire la lengüeta inferior del sistema
de retención y presiónelo hasta el
"clic" en la hebilla izquierda ( 1) en el
asiento central. Pase la lengüeta su‐ perior con el cinturón sobre el área
del regazo y el brazo (evite vueltas) y presione hasta el "clic" en la hebilla
derecha ( 2) en el asiento central.
Para desabrochar el cinturón de se‐
guridad, primero pulse el botón en la
hebilla de cierre derecha ( 2) y ex‐
traiga la lengüeta superior. Luego pulse el botón en la hebilla de cierre
izquierda ( 1) y extraiga la lengüeta in‐
ferior. El cinturón de seguridad se re‐ trae automáticamente.Introduzca la lengüeta superior en su
alojamiento. Doble las dos lengüetas
encajadas hacia el cinturón de segu‐
ridad.
Insértelas en el alojamiento del cintu‐
rón de seguridad en el techo con la
lengüeta inferior hacia delante.
Cinturones de seguridad de latercera fila de asientos
Los asientos de la tercera fila están
equipados con cinturones de seguri‐
dad de tres puntos.
Cuando los cinturones de seguridad
no se utilicen o al plegar los asientos,
introduzca la lengüeta del cinturón de cada lado en el bolsillo con el que
está equipado el cinturón.

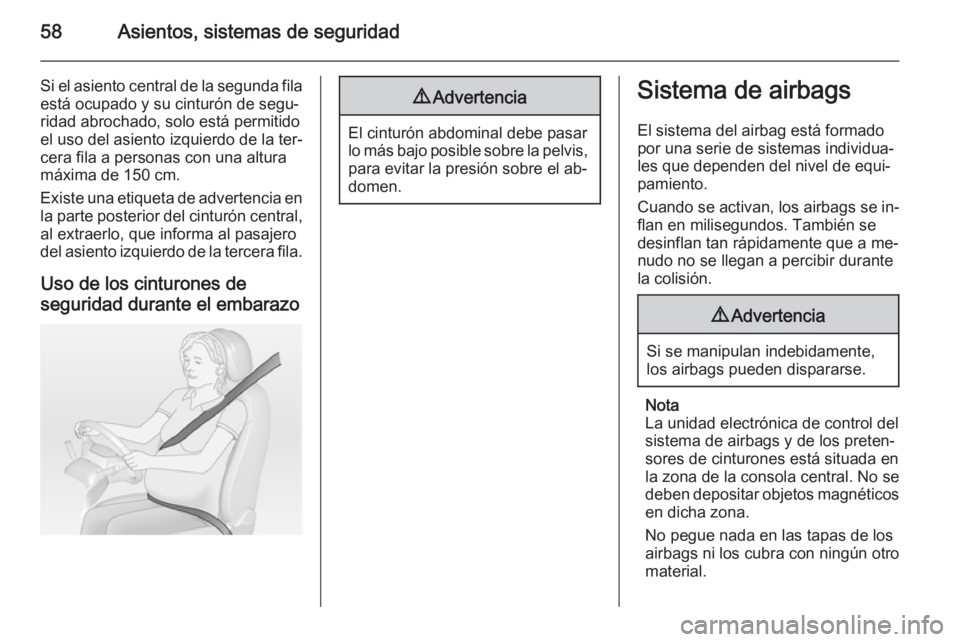

58Asientos, sistemas de seguridad
Si el asiento central de la segunda fila
está ocupado y su cinturón de segu‐
ridad abrochado, solo está permitido
el uso del asiento izquierdo de la ter‐
cera fila a personas con una altura
máxima de 150 cm.
Existe una etiqueta de advertencia en la parte posterior del cinturón central, al extraerlo, que informa al pasajero
del asiento izquierdo de la tercera fila.
Uso de los cinturones de
seguridad durante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el ab‐
domen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se in‐
flan en milisegundos. También se
desinflan tan rápidamente que a me‐
nudo no se llegan a percibir durante
la colisión.9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue nada en las tapas de los
airbags ni los cubra con ningún otro
material.
