Instrumentos, elementos de manuseamento129Mostrador de informação
gráfica, Mostrador de
Informação a cores Conforme a configuração do veículo,
o veículo tem um Mostrador de
Informação a Cores ou um Mostrador
de Informação Gráfica. O Mostrador
de Informação encontra-se no painel
de instrumentos acima do sistema de
informação e lazer.
Mostrador de informação
gráficaConforme o sistema de informação e lazer o Mostrador de Informação
Gráfica está disponível em duas
versões.
Mostrador de Informação Gráfica
indica:
■ hora 3 108
■ temperatura exterior 3 107
■ data 3 108
■ sistema de informação e lazer,
consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ configurações para personalização
do veículo 3 139
Mostrador de informação a
cores
O Mostrador de informação a cores
indica:
■ hora 3 108
■ temperatura exterior 3 107
■ data 3 108

130Instrumentos, elementos de manuseamento
■ sistema de informação e lazer,consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ consultar a descrição no Manual do
sistema de informação e lazer
■ câmara traseira
■ configurações do sistema
■ mensagens do veículo 3 131
■ configurações para personalização
do veículo 3 139
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.
Seleccionar menus e definições
O acesso aos menus e configurações é feito através do visor.
As selecções são feitas através:
■ dos menus
■ botões de função e de mau funcionamento do sistema de
informação e lazer
Seleccionar utilizando o sistema de informação e lazer
Seleccione uma função através dos
botões de estado do sistema de
informação e lazer. É apresentado o
menu da função seleccionada.
O botão multifunções é utilizado para seleccionar um item e para confirmar.
Botão multifunções
O botão multifunções é o elemento de comando central para os menus:

Instrumentos, elementos de manuseamento131
Rodar■ Para marcar uma opção de menu
■ Para definir um valor numérico ou para apresentar uma opção de
menu
Pressionar (o anel exterior) ■ Para seleccionar ou accionar a opção marcada
■ Para confirmar um valor definido ■ Para ligar/desligar uma função do sistema
Botão BACK
Pressionar botão para: ■ sair de um menu sem alterar as definições
■ voltar de um sub menu para um menu de nível superior
■ apagar o último carácter numa sequência de caracteres
Pressionar e manter o botão durante alguns segundos para apagar toda a
entrada.
Personalização do veículo 3 139.
Configurações memorizadas 3 24.Mensagens de falha
As mensagens são indicadas
sobretudo no Centro de Informação
do Condutor (DIC), em alguns casos
juntamente com um aviso e sinal
acústico.
Pressionar o botão SET/CLR,
MENU ou rodar o botão de regulação
para confirmar a mensagem.
Mensagens do veículo no
Mostrador Médio
As mensagens do veículo são
visualizadas como números de
código.

132Instrumentos, elementos de manuseamento
N.ºMensagem do veículo2Nenhum comando rádio à
distância detectado, pressionar
o pedal da embraiagem para
novo arranque3Nível do líquido de arrefeci‐
mento do motor baixo4Ar Condicionado Desligado5Roda da direcção trancada6Carregar no pedal do travão
para soltar o travão de mão
eléctrico7Rodar o volante, desligar a
ignição e depois ligar9Rodar o volante, ligar o motor
novamente12Veículo com excesso de carga13Compressor sobre-aquecido15Avaria na luz do travão, com
montagem alta central16Avaria na luz do travãoN.ºMensagem do veículo17Avaria no nivelamento dos
faróis18Avaria médios esquerda19Avaria farol nevoeiro traseiro20Avaria médios direita21Avaria da luz lateral esquerda22Avaria da luz lateral direita23Avaria farol de marcha-atrás24Avaria luz placa da matrícula25Avaria no sinal de mudança de
direcção dianteiro esquerdo26Avaria no sinal de mudança de
direcção traseiro esquerdo27Avaria no sinal de mudança de
direcção dianteiro direito28Avaria no sinal de mudança de
direcção traseiro direito29Verificar farol travão reboqueN.ºMensagem do veículo30Verificar farol de marcha-atrás
do reboque31Verificar sinal de mudança de
direcção esquerdo do reboque32Verificar sinal de mudança de
direcção direito do reboque33Verificar farol de nevoeiro
traseiro reboque34Verificar farol de traseiro
reboque35Substituir pilha comando à
distância rádio48Limpar sistema alerta zona
cega lateral49Aviso de pista de arranque não
disponível53Apertar tampa combustível54Água no filtro do combustível
diesel

Instrumentos, elementos de manuseamento133
N.ºMensagem do veículo55O filtro de partículas diesel está
cheio 3 17656Desequilíbrio pressão pneus
eixo dianteiro57Desequilíbrio pressão pneus
eixo traseiro58Pneus sem sensores TPMS
detectados59Abrir e depois fechar vidro do
condutor60Abrir e depois fechar vidro
passageiro frente61Abrir e depois fechar vidro
esquerdo traseiro62Abrir e depois fechar vidro
direito traseiro65Tentativa de roubo66Serviço sistema de alarme
roubo67Serviço fecho roda direcçãoN.ºMensagem do veículo68Serviço direcção assistida69Serviço sistema de suspensão70Serviço sistema de controlo de
nível71Serviço eixo traseiro74Serviço AFL75Serviço de ar condicionado76Serviço sistema alerta zona
cega lateral77Serviço aviso pista de arranque79Atestar com óleo do motor81Serviço Cx Velocidades82Mudar em breve óleo motor83Serviço controlo vel cruz adap‐
tativo84Potência Motor reduzida89Efectuar assistência no veículo
em breveN.ºMensagem do veículo94Engatar a posição de Estacio‐
namento antes de sair95Serviço airbag128Capot aberto134Falha da assistência de esta‐
cionamento, limpar pára-
-choques136Realizar serviço da assistência
de estacionamento145Verificar nível do líquido limpa-
-vidros174Bateria fraca do veículo258Assistência de estacionamento
desligada

134Instrumentos, elementos de manuseamento
Mensagens do veículo no
Mostrador Avançado ou Mostrador Combinado
Avançado
As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.
O sistema apresenta mensagens
relativas aos seguintes assuntos:
■ Mensagens de serviço
■ Nível dos líquidos
■ Alarme anti-roubo
■ Travões
■ Sistemas de apoio ao condutor
■ Sistemas de condução
■ Limitador de velocidade
■ Programador de velocidade
■ Programador de velocidade adaptável
■ Aviso de colisão dianteira
■ Sistema de travagem de emergência na iminência de uma
colisão
■ Sistemas auxiliares de estacionamento
■ Iluminação, substituição de lâmpadas
■ Iluminação dianteira adaptável
■ Sistema de limpa/lava vidros
■ Portas, vidros
■ Aviso de ângulo morto
■ Sistema de reconhecimento de sinais de trânsito
■ Aviso de pista de arranque
■ Radiotelecomando
■ Cintos de segurança
■ Sistemas de airbags
■ Motor e cx de velocidades■ Pressão dos pneus
■ Filtro de partículas diesel 3 176
■ Estado da bateria do veículo
■ Redução catalítica selectiva, Fluido
de escape diesel (DEF), AdBlue3 177
Mensagens de falha no
Mostrador de Informação a
Cores Algumas mensagens importantes
são apresentadas adicionalmente no
Mostrador de informação a cores.
Pressionar o botão multifunções para
confirmar uma mensagem. Algumas
mensagens só são apresentadas
durante alguns segundos.
Sinais sonoros de aviso
Ao pôr o motor a trabalhar ou durante a condução Apenas um sinal sonoro de aviso
será emitido de cada vez.
O sinal sonoro de aviso de cintos não colocados tem prioridade sobre
qualquer outro sinal sonoro de aviso.

Instrumentos, elementos de manuseamento135
■Se o cinto de segurança não estiver
apertado.
■ Se uma das portas ou a porta da bagageira não estiver bem fechadaaquando do início da marcha.
■ Se se exceder determinada velocidade com o travão de mãoaccionado.
■ Se o programador de velocidade adaptável for automaticamente
desactivado.
■ Se estiver a aproximar-se demasiado de um veículo da
frente.
■ Se uma velocidade ou limite de velocidade programados forem
excedidos.
■ Se uma mensagem de aviso ou um
código de aviso surgir no Centro de
Informação do Condutor (DIC).
■ Se o apoio no estacionamento detectar um objecto.
■ Se ocorrer uma mudança de faixa involuntária.
■ Se a marcha-atrás estiver engatada e o suporte traseiro
estiver extraído.■ Se o filtro de partículas diesel tiver atingido o nível de filtragem
máximo.
■ Se for necessário reabastecer AdBlue.
Quando o veículo está
estacionado e/ou a porta do
condutor for aberta ■ Quando a chave estiver no interruptor da ignição.
■ Com as luzes exteriores acesas.
Durante um Autostop ■ Se a porta do condutor estiver aberta.
Tensão da bateria
Quando a tensão da bateria do
veículo está baixa, uma mensagem
de aviso ou um código 174 de aviso
é apresentado no Centro de
Informação do Condutor.
1. Desligar imediatamente os consumidores eléctricos que não
sejam necessários para uma
condução segura, por exemplo, oaquecimento do banco, o
desembaciador do óculo traseiro
ou outros consumidores importantes.
2. Carregar a bateria do veículo conduzindo continuamente
durante algum tempo ou
utilizando um dispositivo de
carregamento.
A mensagem de aviso ou o código de aviso desaparecerá depois de o
motor ter sido ligado duas vezes
consecutivas sem quebra de tensão.
Se a bateria do veículo não puder ser recarregada, mandar corrigir a causa
da avaria numa oficina.

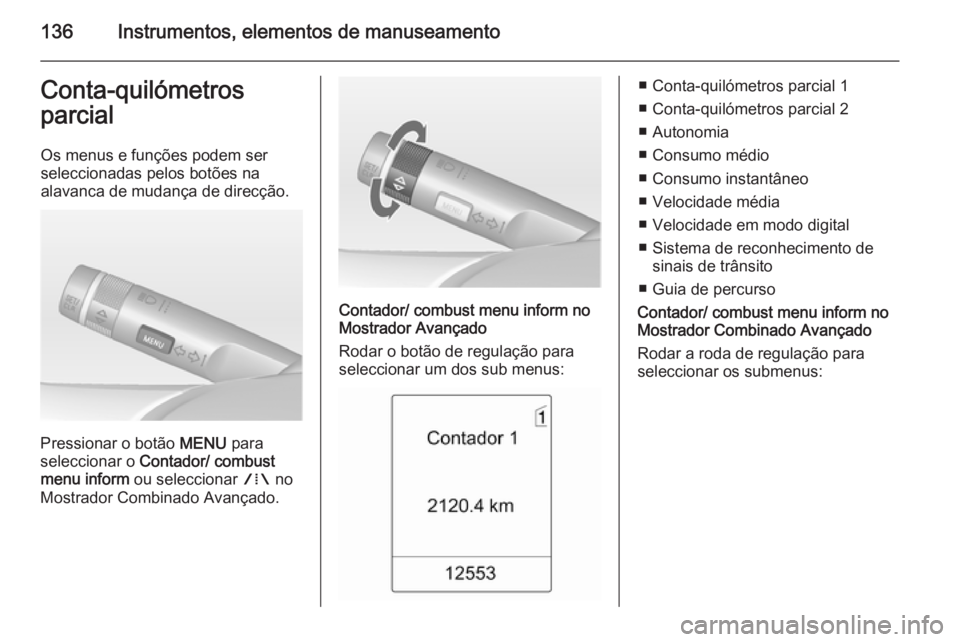

136Instrumentos, elementos de manuseamentoConta-quilómetros
parcial
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Contador/ combust
menu inform ou seleccionar W no
Mostrador Combinado Avançado.
Contador/ combust menu inform no
Mostrador Avançado
Rodar o botão de regulação para
seleccionar um dos sub menus:
■ Conta-quilómetros parcial 1
■ Conta-quilómetros parcial 2
■ Autonomia
■ Consumo médio
■ Consumo instantâneo
■ Velocidade média
■ Velocidade em modo digital
■ Sistema de reconhecimento de sinais de trânsito
■ Guia de percurso
Contador/ combust menu inform no
Mostrador Combinado Avançado
Rodar a roda de regulação para
seleccionar os submenus:

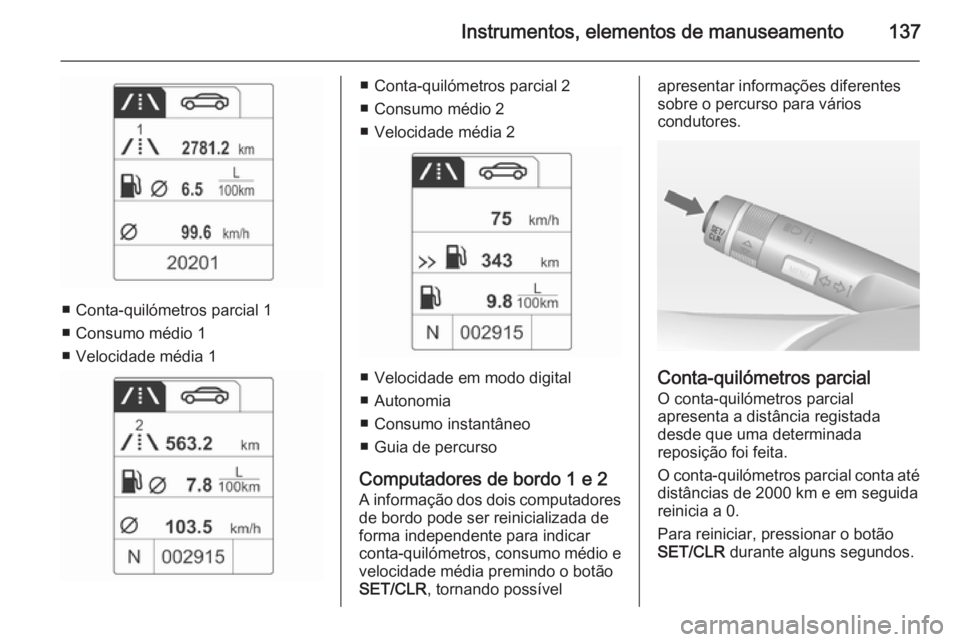

Instrumentos, elementos de manuseamento137
■ Conta-quilómetros parcial 1
■ Consumo médio 1
■ Velocidade média 1
■ Conta-quilómetros parcial 2
■ Consumo médio 2
■ Velocidade média 2
■ Velocidade em modo digital
■ Autonomia
■ Consumo instantâneo
■ Guia de percurso
Computadores de bordo 1 e 2
A informação dos dois computadores de bordo pode ser reinicializada de
forma independente para indicar
conta-quilómetros, consumo médio e
velocidade média premindo o botão
SET/CLR , tornando possível
apresentar informações diferentes
sobre o percurso para vários
condutores.
Conta-quilómetros parcial
O conta-quilómetros parcial
apresenta a distância registada
desde que uma determinada
reposição foi feita.
O conta-quilómetros parcial conta até distâncias de 2000 km e em seguidareinicia a 0.
Para reiniciar, pressionar o botão
SET/CLR durante alguns segundos.

138Instrumentos, elementos de manuseamento
Autonomia
A quilometragem possível com o
actual combustível é calculada com
base no conteúdo do depósito de
combustível no momento e no
consumo actual. O mostrador
apresenta valores médios.
Depois de reabastecer, a autonomia
é actualizada automaticamente após
um curto espaço de tempo.
Quando o depósito tiver pouco
combustível, aparece uma
mensagem nos veículos com
Mostrador Avançado ou Mostrador
Combinado Avançado.
Quando o depósito tiver de ser
reatestado imediatamente, é
apresentado um código de aviso ou mensagem de aviso nos veículos
com Mostrador Médio, Avançado e
Combinado Avançado.
Além disso, o indicador de controlo
i no indicador do nível de
combustível acende-se ou pisca
3 122.Consumo médio
Indicação do consumo médio. A
medição pode ser reiniciada a
qualquer momento e inicia-se com
um valor predefinido.
Para reiniciar, pressionar o botão
SET/CLR durante alguns segundos.
Consumo instantâneo Indicação do consumo instantâneo.
Velocidade média Indicação da velocidade média. A
medição pode ser colocada a zero
em qualquer altura.
Para reiniciar, pressionar o botão
SET/CLR durante alguns segundos.
Velocidade em modo digital
Visor digital da velocidade
momentânea.
Sistema de reconhecimento de
sinais de trânsito
Indica sinais de trânsito detectados
para a secção actual do percurso
3 220.Guia de percurso
Além da informação de navegação
no mostrador de informação a cores,
o guia do percurso é apresentado no
centro de informação do condutor.
Indicação diferentes em veículos com motor a gás natural:
Autonomia A autonomia é indicada para o modoa gasolina e para o modo a gás
natural.
Ambos os modos podem ser
indicados adicionados.
Consumo médio
O consumo médio é sempre indicado
no modo seleccionado.
Selector de combustível 3 113.
Consumo instantâneo O consumo instantâneo é sempre
indicado no modo seleccionado.
Selector de combustível 3 113.
