Condução e funcionamento169Condução e
funcionamentoSugestões para condução .........169
Arranque e manuseamento .......170
Gases de escape .......................176
Caixa de velocidades automá‐ tica ............................................. 181
Caixa de velocidades manual ....184
Travões ...................................... 185
Sistemas de condução ..............188
Sistemas de apoio ao condutor . 191
Combustível ............................... 225
Engate do reboque ....................236Sugestões para
condução
Controlo sobre o veículo
Nunca circular com o motor desligado (excepto duranteAutostop) Muitos sistemas não funcionam nesta
situação (por exemplo, unidade de
servofreio, direcção assistida).
Conduzir desta forma é perigoso para si e para os outros. Todos os
sistemas funcionam durante um
Autostop, mas haverá uma redução
controlada na assistência à direcção
e a velocidade do veículo é reduzida.
Sistema Start/Stop 3 172.
Reforço do ralenti
Se for necessário carregar a bateria
do veículo devido ao estado da
bateria, a potência de saída do
gerador deve ser aumentada. Isso é
conseguido com o reforço do ralenti
que poderá ser audível.Em veículos com Mostrador
Avançado ou Mostrador Combinado
Avançado, aparece uma mensagem
no Centro de Informação do
Condutor.
Pedais
Para assegurar que o curso do pedal
está desimpedido, não deverão
existir tapetes na área dos pedais.
Direcção
Se a direcção assistida for
desactivada devido à paragem do
motor ou a uma avaria do sistema, é
possível conduzir o veículo, embora isso possa exigir um maior esforço.
Indicador de controlo c 3 120.Atenção
Veículos equipados com direcção
assistida hidráulica:
Se a direcção assistida for rodada até atingir o fim do respectivo
curso, e for mantida nessa
posição durante mais de 15

170Condução e funcionamentosegundos, poderão correr danos
no sistema de direcção assistida e
esta poderá ser desactivada.Arranque e
manuseamento
Rodagem do veículo
Nas primeiras viagens com o veículo
não travar a fundo
desnecessariamente.
A primeira vez que se conduzir o
veículo pode haver fumo por causa
de ceras e óleo que se evaporam pelo sistema de escape. Depois de
conduzir o veículo pela primeira vez, estacionar o veículo ao ar livre
durante algum tempo e evitar inalar
os fumos.
Durante o período de rodagem, o
consumo de combustível e de óleo de motor poderá ser superior e o
processo de limpeza do filtro de
partículas diesel poderá ocorrer com
maior frequência. O Autostop poderá
ser desactivado para permitir
carregar a bateria do veículo.

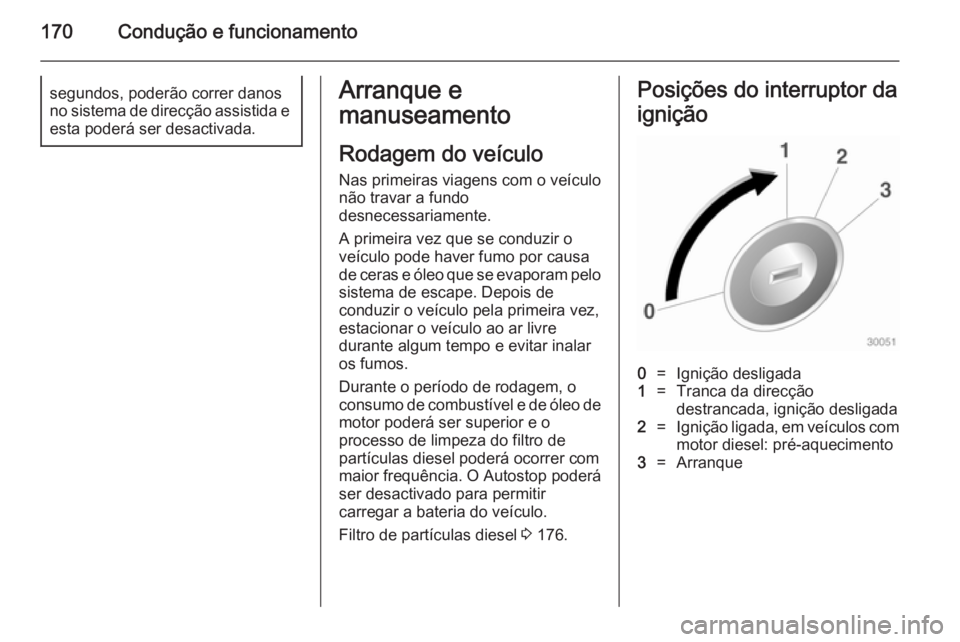

Filtro de partículas diesel 3 176.Posições do interruptor da
ignição0=Ignição desligada1=Tranca da direcção
destrancada, ignição desligada2=Ignição ligada, em veículos com
motor diesel: pré-aquecimento3=Arranque

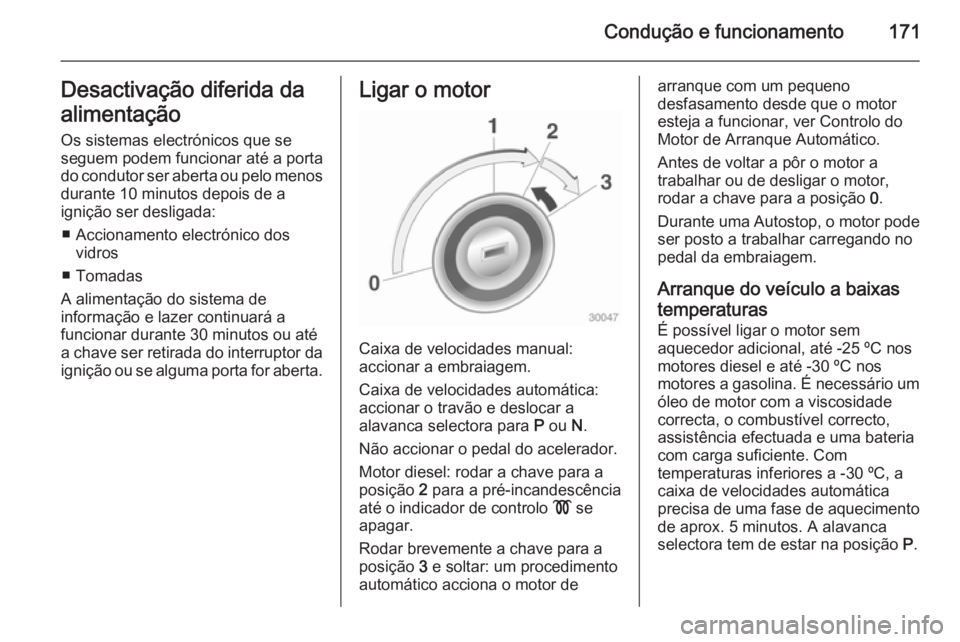

Condução e funcionamento171Desactivação diferida da
alimentação Os sistemas electrónicos que seseguem podem funcionar até a porta
do condutor ser aberta ou pelo menos durante 10 minutos depois de a
ignição ser desligada:
■ Accionamento electrónico dos vidros
■ Tomadas
A alimentação do sistema de
informação e lazer continuará a
funcionar durante 30 minutos ou até
a chave ser retirada do interruptor da
ignição ou se alguma porta for aberta.Ligar o motor
Caixa de velocidades manual:
accionar a embraiagem.
Caixa de velocidades automática: accionar o travão e deslocar a
alavanca selectora para P ou N.
Não accionar o pedal do acelerador.
Motor diesel: rodar a chave para a
posição 2 para a pré-incandescência
até o indicador de controlo ! se
apagar.
Rodar brevemente a chave para a
posição 3 e soltar: um procedimento
automático acciona o motor de
arranque com um pequeno
desfasamento desde que o motor
esteja a funcionar, ver Controlo do
Motor de Arranque Automático.
Antes de voltar a pôr o motor a
trabalhar ou de desligar o motor, rodar a chave para a posição 0.
Durante uma Autostop, o motor pode
ser posto a trabalhar carregando no
pedal da embraiagem.
Arranque do veículo a baixas temperaturas É possível ligar o motor semaquecedor adicional, até -25 ºC nos
motores diesel e até -30 ºC nos
motores a gasolina. É necessário um
óleo de motor com a viscosidade
correcta, o combustível correcto,
assistência efectuada e uma bateria
com carga suficiente. Com
temperaturas inferiores a -30 ºC, a
caixa de velocidades automática
precisa de uma fase de aquecimento
de aprox. 5 minutos. A alavanca
selectora tem de estar na posição P.

172Condução e funcionamento
Controlo do Motor de Arranque
Automático
Esta função controla o procedimento
de arranque do motor. O condutor
não tem de manter a chave na
posição 3. Depois de aplicado, o
sistema continuará a arrancar
automaticamente até que o motor
comece a trabalhar. Devido ao
procedimento de verificação, o motor começa a funcionar depois de um
pequeno desfasamento.
Razões possíveis para um motor não
arrancar:
■ Pedal da embraiagem não funciona
(caixa de velocidades manual)
■ Pedal do travão não funciona ou a alavanca selectora não está em P
ou N (caixa de velocidades
automática)
■ Ocorreu uma falha temporáriaAquecimento do motor turbo
No arranque, o binário disponível do
motor poderá ser limitado por um
curto período de tempo,
especialmente quando a temperatura do motor é fria. Esta limitação serve
para permitir que o sistema de
lubrificação proteja totalmente o
motor.
Desligar por sobrecarga de rotação do motor
A alimentação de combustível é
automaticamente interrompida
durante uma marcha por inércia, ou
seja, quando o veículo é conduzido
com uma mudança engatada mas
sem carregar no acelerador.Sistema pára/arranca
O sistema Start/Stop ajuda a poupar
combustível e a reduzir as emissões
de gases de escape. Se as condições permitirem, o mesmo desliga o motor
assim que o veículo esteja a circular
a baixa velocidade ou parado, p. ex. nos semáforos ou num
engarrafamento. Inicia
automaticamente o motor assim que carregar na embraiagem. Um sensorda bateria do veículo garante que um Autostop seja apenas efectuado
quando a bateria do veículo estiver suficientemente carregada para um
novo arranque.
Activação
O sistema Start/Stop está disponível
imediatamente depois de pôr o motor
a trabalhar, o veículo arranca e as
condições indicadas mais abaixo
nesta secção são reunidas.

Condução e funcionamento173
Desactivação
Desactivar manualmente o sistema
Start/Stop carregando no botão eco.
A desactivação é indicada pelo LED no botão apagar.
Autostop
Se o veículo estiver a circular a baixa velocidade ou parado, activar um
Autostop do seguinte modo:
■ carregar no pedal da embraiagem
■ colocar a alavanca em ponto morto
■ soltar o pedal da embraiagem
O motor será desligado e a ignição
permanecerá ligada.
Um Autostop é indicado pelo ponteiro na posição AUTOSTOP no conta-
-rotações.
Durante um Autostop, o desempenho
do aquecimento e dos travões será
mantido.
Atenção
A direcção assistida pode ser reduzida durante um Autostop.
Condições para um Autostop
O sistema Start/Stop verifica se é
reunida cada uma das condições
seguintes.
■ O sistema Start/Stop não foi manualmente desactivado
■ o capot está completamente fechado
■ a porta do condutor está fechada ou o cinto de segurança do
condutor está colocado
■ a bateria do veículo está suficientemente carregada e em
bom estado
■ o motor está quente
■ a temperatura do líquido de arrefecimento do motor não é
demasiado elevada
■ a temperatura do escape do motor não é demasiado alta, p. ex. depois
de conduzir com carga do motor
elevada
■ a temperatura ambiente está acima
de -5 ºC
■ o sistema de climatização permite um Autostop
■ o vácuo dos travões é suficiente

174Condução e funcionamento
■a função de autolimpeza do filtro de
partículas diesel não está activa
■ o veículo foi conduzido pelo menos
à velocidade pedonal desde o
último Autostop
Caso contrário será impedido um
Autostop.
Determinadas configurações do
sistema de controlo da climatização
podem impedir um Autostop. Para mais detalhes, consultar o capítulo
relativo ao " Controlo da climatização "
3 161.
Imediatamente após condução em
auto-estrada executar um Autostop
pode ser inibido.
Rodagem do veículo 3 170.
Protecção para evitar a descarga da
bateria do veículo
Para garantir arranques fiáveis do
motor, foram implementadas várias
funções de protecção para evitar a
descarga da bateria, como parte do
sistema start-stop.Medidas de poupança de energia
Durante um Autostop, várias funções
eléctricas, tais como o aquecedor
eléctrico auxiliar ou o aquecimento do
óculo traseiro, são desactivadas ou
passam para um modo de poupança
de energia. A velocidade da
ventoinha do sistema de controlo da
climatização é reduzida para poupar
energia.
Arranque do motor pelo
condutor
Carregar no pedal da embraiagem
para ligar novamente o motor.
O arranque do motor é indicado pela
agulha na posição de velocidade de
ralenti no conta-rotações.
Se a alavanca selectora for retirada
da posição de ponto morto antes de
accionar primeiro a embraiagem, a
luz de aviso - acende-se ou é
indicada como um símbolo no Centro
de Informação do Condutor.
Indicador de controlo - 3 119.Arranque do motor pelo sistema
Start/Stop A alavanca selectora tem de estar em
ponto morto para permitir um
arranque automático.
Se se verificar uma das seguintes
condições durante um Autostop, o
motor será ligado automaticamente
pelo sistema Start/Stop.
■ O sistema Start/Stop foi manualmente desactivado
■ o capot está aberto
■ o cinto de segurança do condutor não está colocado e a porta do
condutor está aberta
■ a temperatura do motor é demasiado baixa
■ o nível de carga da bateria do veículo está abaixo do nível
definido
■ o vácuo dos travões não é suficiente
■ o veículo foi conduzido pelo menos
à velocidade pedonal

Condução e funcionamento175

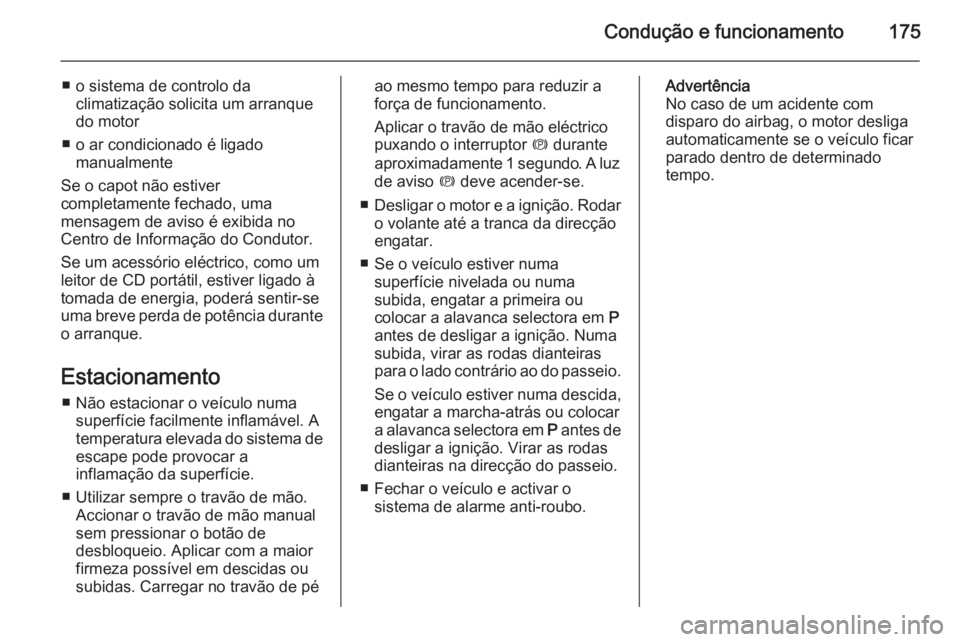

■ o sistema de controlo daclimatização solicita um arranque
do motor
■ o ar condicionado é ligado manualmente
Se o capot não estiver
completamente fechado, uma
mensagem de aviso é exibida no
Centro de Informação do Condutor.
Se um acessório eléctrico, como um leitor de CD portátil, estiver ligado à
tomada de energia, poderá sentir-se
uma breve perda de potência durante
o arranque.
Estacionamento ■ Não estacionar o veículo numa superfície facilmente inflamável. Atemperatura elevada do sistema de
escape pode provocar a
inflamação da superfície.
■ Utilizar sempre o travão de mão. Accionar o travão de mão manual
sem pressionar o botão de
desbloqueio. Aplicar com a maior
firmeza possível em descidas ou
subidas. Carregar no travão de péao mesmo tempo para reduzir a
força de funcionamento.
Aplicar o travão de mão eléctrico
puxando o interruptor m durante
aproximadamente 1 segundo. A luz de aviso m deve acender-se.
■ Desligar o motor e a ignição. Rodar
o volante até a tranca da direcção
engatar.
■ Se o veículo estiver numa superfície nivelada ou numa
subida, engatar a primeira ou
colocar a alavanca selectora em P
antes de desligar a ignição. Numa
subida, virar as rodas dianteiras
para o lado contrário ao do passeio.
Se o veículo estiver numa descida, engatar a marcha-atrás ou colocar
a alavanca selectora em P antes de
desligar a ignição. Virar as rodas
dianteiras na direcção do passeio.
■ Fechar o veículo e activar o sistema de alarme anti-roubo.Advertência
No caso de um acidente com disparo do airbag, o motor desliga
automaticamente se o veículo ficar
parado dentro de determinado
tempo.

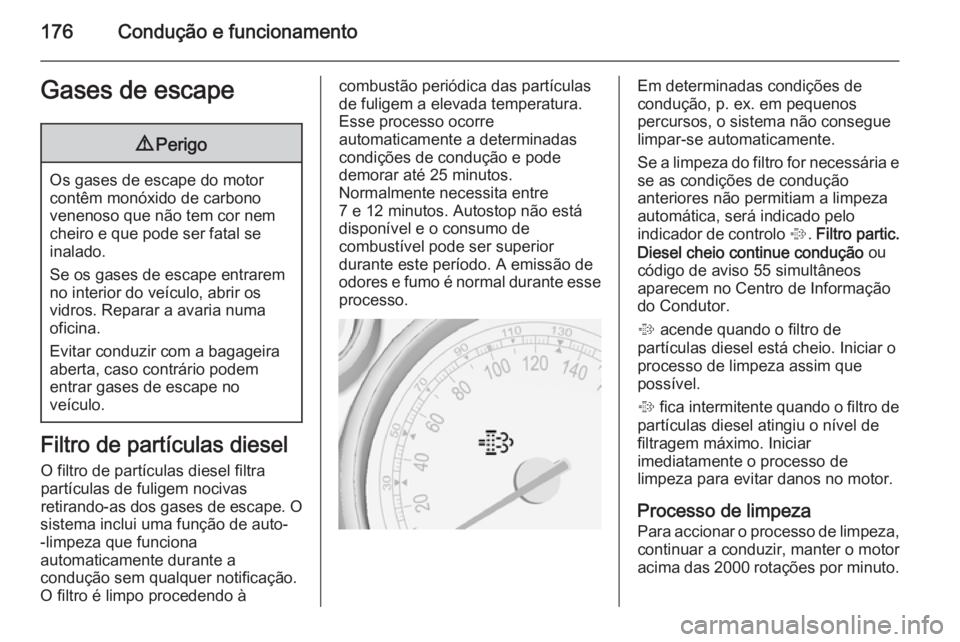

176Condução e funcionamentoGases de escape9Perigo
Os gases de escape do motor
contêm monóxido de carbono
venenoso que não tem cor nem
cheiro e que pode ser fatal se
inalado.
Se os gases de escape entrarem
no interior do veículo, abrir os
vidros. Reparar a avaria numa
oficina.
Evitar conduzir com a bagageira
aberta, caso contrário podem
entrar gases de escape no
veículo.
Filtro de partículas diesel
O filtro de partículas diesel filtra
partículas de fuligem nocivas
retirando-as dos gases de escape. O
sistema inclui uma função de auto-
-limpeza que funciona
automaticamente durante a
condução sem qualquer notificação. O filtro é limpo procedendo à
combustão periódica das partículas
de fuligem a elevada temperatura.
Esse processo ocorre
automaticamente a determinadas
condições de condução e pode
demorar até 25 minutos.
Normalmente necessita entre
7 e 12 minutos. Autostop não está
disponível e o consumo de
combustível pode ser superior
durante este período. A emissão de
odores e fumo é normal durante esse processo.Em determinadas condições de
condução, p. ex. em pequenos
percursos, o sistema não consegue limpar-se automaticamente.
Se a limpeza do filtro for necessária e se as condições de condução
anteriores não permitiam a limpeza automática, será indicado pelo
indicador de controlo %. Filtro partic.
Diesel cheio continue condução ou
código de aviso 55 simultâneos
aparecem no Centro de Informação
do Condutor.
% acende quando o filtro de
partículas diesel está cheio. Iniciar o
processo de limpeza assim que
possível.
% fica intermitente quando o filtro de
partículas diesel atingiu o nível de
filtragem máximo. Iniciar
imediatamente o processo de
limpeza para evitar danos no motor.
Processo de limpeza Para accionar o processo de limpeza,
continuar a conduzir, manter o motor
acima das 2000 rotações por minuto.

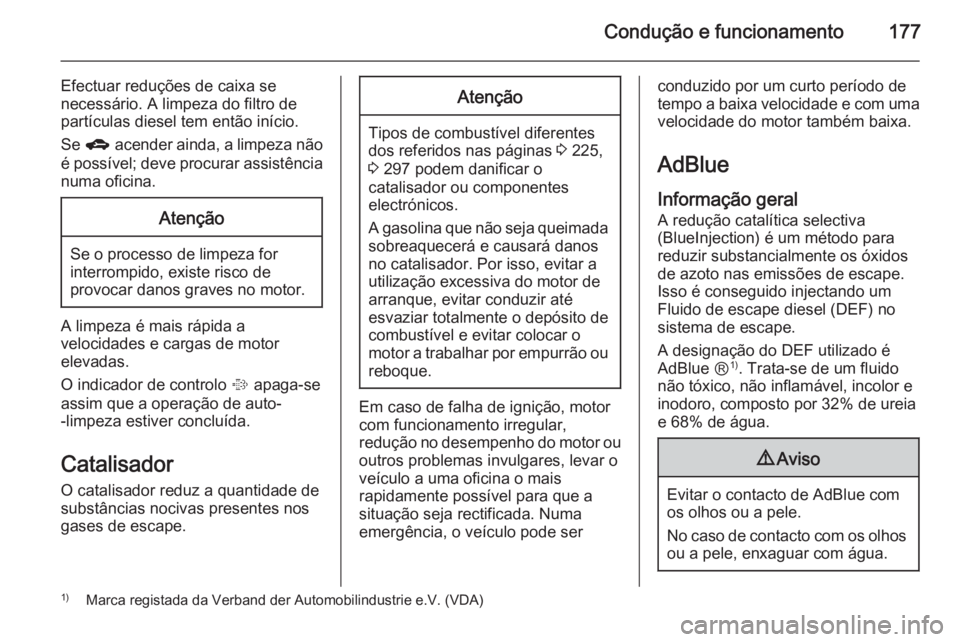

Condução e funcionamento177
Efectuar reduções de caixa se
necessário. A limpeza do filtro de
partículas diesel tem então início.
Se g acender ainda, a limpeza não
é possível; deve procurar assistência numa oficina.Atenção
Se o processo de limpeza forinterrompido, existe risco de
provocar danos graves no motor.
A limpeza é mais rápida a
velocidades e cargas de motor
elevadas.
O indicador de controlo % apaga-se
assim que a operação de auto-
-limpeza estiver concluída.
Catalisador O catalisador reduz a quantidade de
substâncias nocivas presentes nos
gases de escape.
Atenção
Tipos de combustível diferentes
dos referidos nas páginas 3 225,
3 297 podem danificar o
catalisador ou componentes
electrónicos.
A gasolina que não seja queimada sobreaquecerá e causará danos
no catalisador. Por isso, evitar a
utilização excessiva do motor de
arranque, evitar conduzir até
esvaziar totalmente o depósito de
combustível e evitar colocar o
motor a trabalhar por empurrão ou reboque.
Em caso de falha de ignição, motor
com funcionamento irregular,
redução no desempenho do motor ou outros problemas invulgares, levar o
veículo a uma oficina o mais
rapidamente possível para que a
situação seja rectificada. Numa
emergência, o veículo pode ser
conduzido por um curto período de
tempo a baixa velocidade e com uma
velocidade do motor também baixa.
AdBlue Informação geral
A redução catalítica selectiva
(BlueInjection) é um método para
reduzir substancialmente os óxidos
de azoto nas emissões de escape.
Isso é conseguido injectando um
Fluido de escape diesel (DEF) no
sistema de escape.
A designação do DEF utilizado é
AdBlue Ⓡ 1)
. Trata-se de um fluido
não tóxico, não inflamável, incolor e
inodoro, composto por 32% de ureia
e 68% de água.9 Aviso
Evitar o contacto de AdBlue com
os olhos ou a pele.
No caso de contacto com os olhos
ou a pele, enxaguar com água.
1) Marca registada da Verband der Automobilindustrie e.V. (VDA)

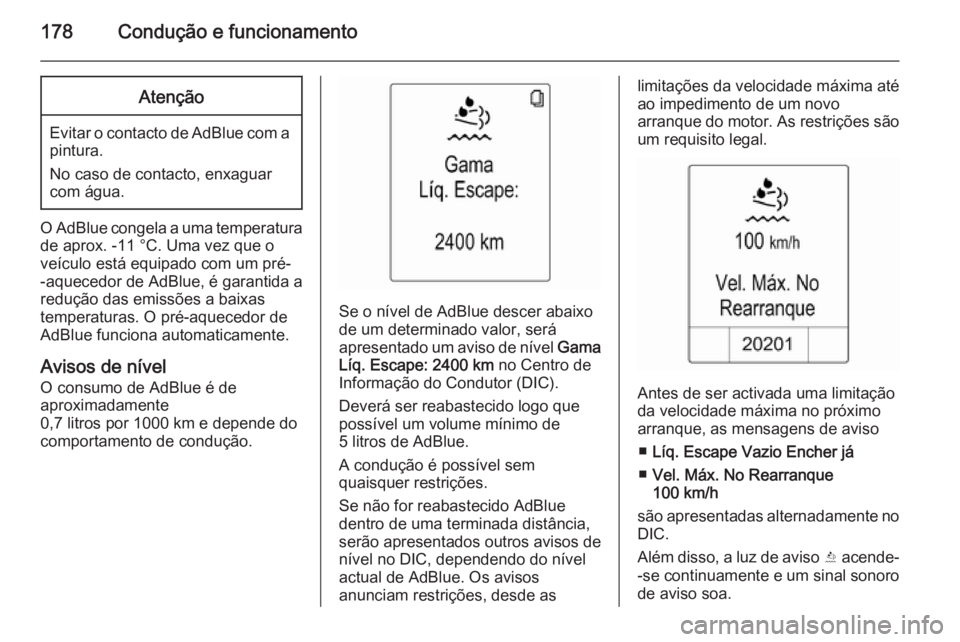

178Condução e funcionamentoAtenção
Evitar o contacto de AdBlue com apintura.
No caso de contacto, enxaguar
com água.
O AdBlue congela a uma temperatura
de aprox. -11 °C. Uma vez que o
veículo está equipado com um pré-
-aquecedor de AdBlue, é garantida a
redução das emissões a baixas
temperaturas. O pré-aquecedor de
AdBlue funciona automaticamente.
Avisos de nível
O consumo de AdBlue é de
aproximadamente
0,7 litros por 1000 km e depende do comportamento de condução.
Se o nível de AdBlue descer abaixo
de um determinado valor, será
apresentado um aviso de nível Gama
Líq. Escape: 2400 km no Centro de
Informação do Condutor (DIC).
Deverá ser reabastecido logo que
possível um volume mínimo de
5 litros de AdBlue.
A condução é possível sem
quaisquer restrições.
Se não for reabastecido AdBlue
dentro de uma terminada distância,
serão apresentados outros avisos de
nível no DIC, dependendo do nível
actual de AdBlue. Os avisos
anunciam restrições, desde as
limitações da velocidade máxima até
ao impedimento de um novo
arranque do motor. As restrições são
um requisito legal.
Antes de ser activada uma limitação
da velocidade máxima no próximo
arranque, as mensagens de aviso
■ Líq. Escape Vazio Encher já
■ Vel. Máx. No Rearranque
100 km/h
são apresentadas alternadamente no
DIC.
Além disso, a luz de aviso Y acende-
-se continuamente e um sinal sonoro
de aviso soa.
