OPEL ZAFIRA C 2014.5 Manual de Instruções (in Portugues)

Bancos, sistemas de segurança69
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

70ArrumaçãoArrumaçãoCompartimentos de arrumação...70
Bagageira .................................... 84
Sistema de bagageira de tejadi‐
lho .............................................. 100
Indicações de carregamento .....101Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Arrumação no painel de
instrumentos
No painel de instrumentos, em frente ao Mostrador de informação, existe
um compartimento de arrumação.
Pressionar para abrir a tampa.

Arrumação71Porta-luvas
Existem dois porta-luvas no lado do
passageiro.
Para abrir o porta-luvas superior,
premir o botão do lado esquerdo no compartimento de arrumação aberto.
Para abrir o porta-luvas inferior, puxaro manípulo.
O porta-luvas contém um adaptador para as porcas de bloqueio das
rodas.
Os porta-luvas devem estar fechados
durante a condução.
Suporte para bebidas
Suporte para bebidas dianteiro
Os suportes para bebidas estão
localizados na consola central entre
os bancos da frente.
Suporte para bebidas deslizante no apoio de braços
FlexConsole O suporte para bebidas pode ser
deslizado ao longo das calhas-guia
no apoio de braços FlexConsole ou
completamente retirado.
Pressionar a pega na parte da frente
do suporte para bebidas para
deslizar.
Apoio de braços 3 47.

72Arrumação
Retirar o suporte para bebidas
Puxar a pega na parte da frente do
suporte para bebidas e retirá-lo, na
vertical, da consola.
A montagem é feita pela ordem
inversa.
Advertência
Montar suporte para copos no
sentido mostrado na figura. Caso
contrário o suporte para copos pode
não ficar correctamente encaixado.
Suporte para bebidas traseiro
Os suportes para bebidas adicionais
estão localizados entre os bancos na
terceira fila.
Suporta para garrafas As bolsas nas portas dianteiras e
traseiras foram concebidas como
suportes para garrafas.
Arrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Arrumação no painel da
porta
No forro da porta dianteira existem
pequenas bolsas, por ex., para
colocar telemóveis.

Arrumação73Compartimento de
arrumação no tecto
Premir o botão para abrir a caixa de
arrumação.
A caixa suporta uma carga máxima de 0,2 kg.
Compartimento de
arrumação por baixo do
banco
Caixa de arrumação
Por baixo do banco do passageiro
existe uma caixa de arrumação. Faça
deslizar para abrir ou fechar a caixa.
Carga máxima: 1,5 kg.
Gaveta sob o banco
Premir o botão na reentrância e puxar a gaveta para fora. Carga máxima:3 kg. Para fechar, empurrar e
engatar.

74ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio de braços
básico
A consola do apoio de braços tem um compartimento de arrumação. Para
abrir, deslizar o apoio de braços para
a frente.
Arrumação no apoio de braços
FlexConsole
Premir o botão para abrir o
compartimento de arrumação no
apoio de braços.
Por trás do apoio de braços existe
outro compartimento de arrumação.
Deslizar a tampa para abrir.
Compartimento de
arrumação na consola
central
Consola central
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Deslizar a tampa para trás para abrir.

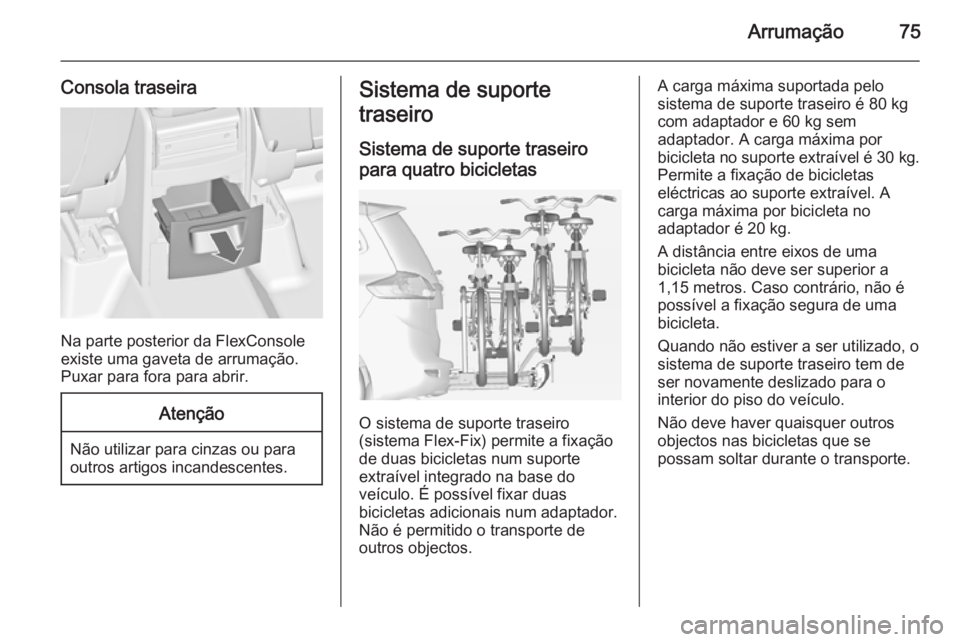

Arrumação75
Consola traseira
Na parte posterior da FlexConsole
existe uma gaveta de arrumação.
Puxar para fora para abrir.
Atenção
Não utilizar para cinzas ou para outros artigos incandescentes.
Sistema de suporte
traseiro
Sistema de suporte traseiro para quatro bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de duas bicicletas num suporte
extraível integrado na base do
veículo. É possível fixar duas
bicicletas adicionais num adaptador.
Não é permitido o transporte de
outros objectos.
A carga máxima suportada pelo
sistema de suporte traseiro é 80 kg
com adaptador e 60 kg sem
adaptador. A carga máxima por
bicicleta no suporte extraível é 30 kg.
Permite a fixação de bicicletas
eléctricas ao suporte extraível. A
carga máxima por bicicleta no
adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de suporte traseiro tem de
ser novamente deslizado para o
interior do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.

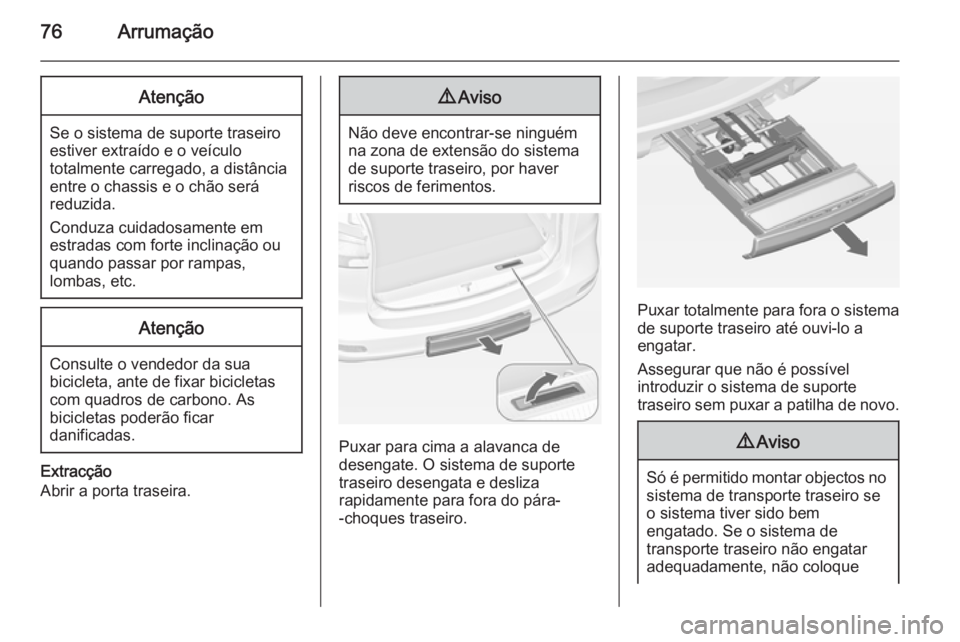

76ArrumaçãoAtenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.
Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema de suporte
traseiro desengata e desliza
rapidamente para fora do pára-
-choques traseiro.
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque

Arrumação77objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Desdobrar as luzes traseiras
Desdobrar ambas as luzes traseiras.
Trancar o sistema de suporte traseiro
Rodar ambas as alavancas de
engate para os lados até onde for
possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Desdobrar os nichos para as rodas
Desdobrar ambos os nichos para as
rodas.

78Arrumação
Montagem do suporte para bicicletas
Levantar o suporte na traseira (1) e
puxá-lo para trás.
Dobrar o suporte (2) para cima.
Empurrar o suporte (1) para baixo e
rodar o manípulo (2) para trás para o engatar.
Fixar a primeira bicicleta
1. Rodar os pedais para a posição ilustrada e colocar a bicicleta no
nicho mais à frente.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
