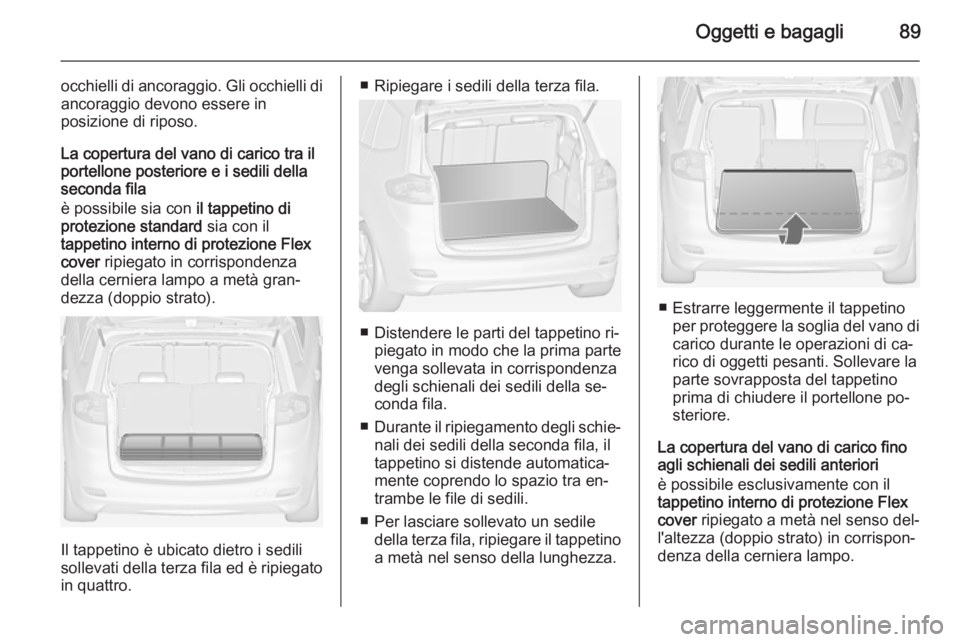

Oggetti e bagagli89
occhielli di ancoraggio. Gli occhielli di
ancoraggio devono essere in
posizione di riposo.
La copertura del vano di carico tra il
portellone posteriore e i sedili della
seconda fila
è possibile sia con il tappetino di
protezione standard sia con il
tappetino interno di protezione Flex
cover ripiegato in corrispondenza
della cerniera lampo a metà gran‐
dezza (doppio strato).
Il tappetino è ubicato dietro i sedili
sollevati della terza fila ed è ripiegato in quattro.
■ Ripiegare i sedili della terza fila.
■ Distendere le parti del tappetino ri‐ piegato in modo che la prima parte
venga sollevata in corrispondenza
degli schienali dei sedili della se‐
conda fila.
■ Durante il ripiegamento degli schie‐
nali dei sedili della seconda fila, il
tappetino si distende automatica‐
mente coprendo lo spazio tra en‐
trambe le file di sedili.
■ Per lasciare sollevato un sedile della terza fila, ripiegare il tappetino
a metà nel senso della lunghezza.
■ Estrarre leggermente il tappetino per proteggere la soglia del vano dicarico durante le operazioni di ca‐
rico di oggetti pesanti. Sollevare la
parte sovrapposta del tappetino
prima di chiudere il portellone po‐
steriore.
La copertura del vano di carico fino
agli schienali dei sedili anteriori
è possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.

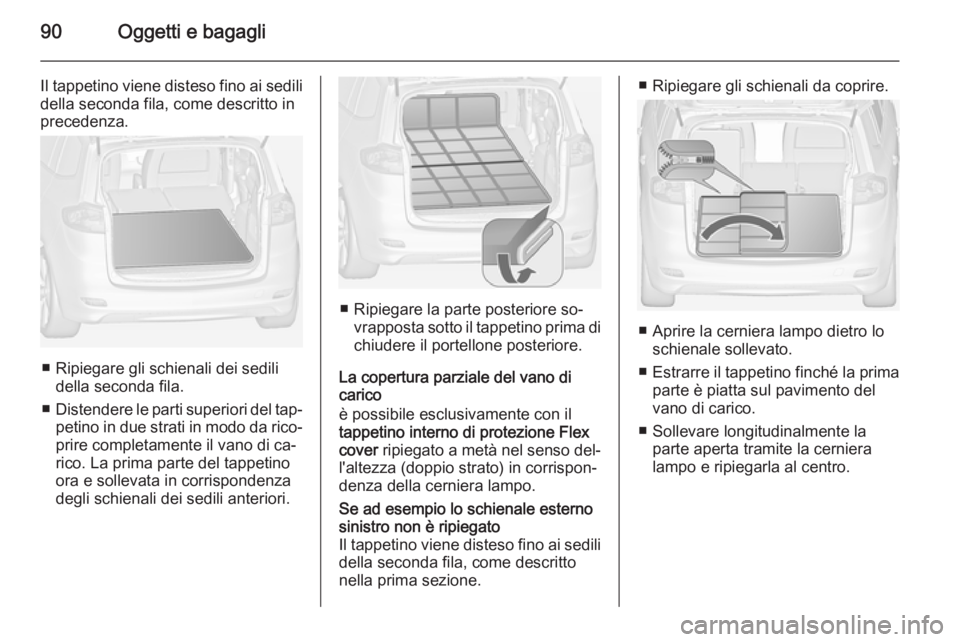

90Oggetti e bagagli
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto in
precedenza.
■ Ripiegare gli schienali dei sedili della seconda fila.
■ Distendere le parti superiori del tap‐
petino in due strati in modo da rico‐ prire completamente il vano di ca‐
rico. La prima parte del tappetino
ora e sollevata in corrispondenza degli schienali dei sedili anteriori.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima di
chiudere il portellone posteriore.
La copertura parziale del vano di
carico
è possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.
Se ad esempio lo schienale esterno
sinistro non è ripiegato
Il tappetino viene disteso fino ai sedili della seconda fila, come descritto
nella prima sezione.■ Ripiegare gli schienali da coprire.
■ Aprire la cerniera lampo dietro lo schienale sollevato.
■ Estrarre il tappetino finché la prima
parte è piatta sul pavimento del
vano di carico.
■ Sollevare longitudinalmente la parte aperta tramite la cerniera
lampo e ripiegarla al centro.

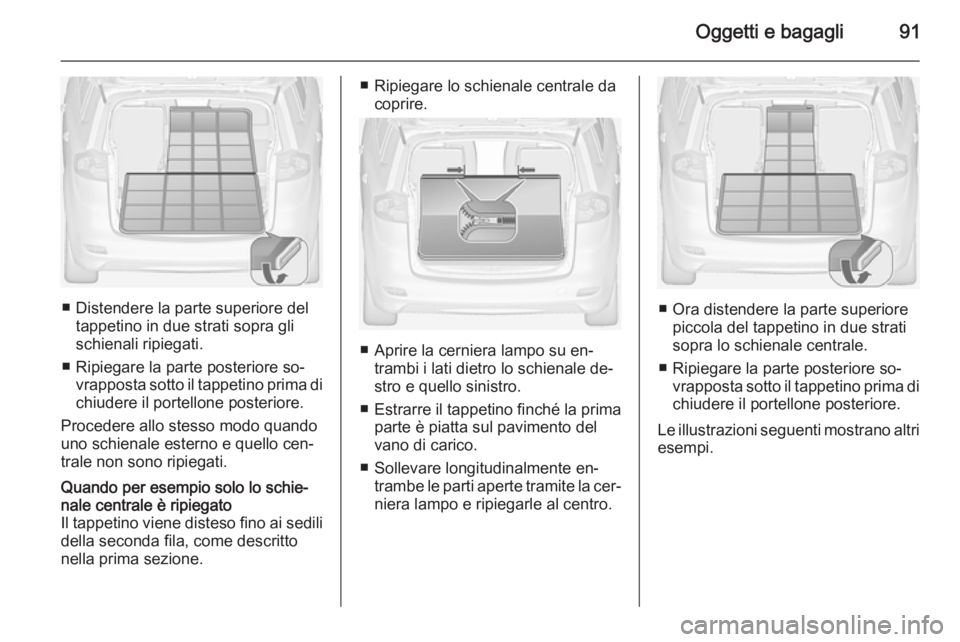

Oggetti e bagagli91
■ Distendere la parte superiore deltappetino in due strati sopra gli
schienali ripiegati.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima di
chiudere il portellone posteriore.
Procedere allo stesso modo quando uno schienale esterno e quello cen‐trale non sono ripiegati.
Quando per esempio solo lo schie‐
nale centrale è ripiegato
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto
nella prima sezione.■ Ripiegare lo schienale centrale da coprire.
■ Aprire la cerniera lampo su en‐trambi i lati dietro lo schienale de‐
stro e quello sinistro.
■ Estrarre il tappetino finché la prima
parte è piatta sul pavimento del
vano di carico.
■ Sollevare longitudinalmente en‐ trambe le parti aperte tramite la cer‐
niera lampo e ripiegarle al centro.
■ Ora distendere la parte superiore piccola del tappetino in due strati
sopra lo schienale centrale.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima dichiudere il portellone posteriore.
Le illustrazioni seguenti mostrano altri esempi.

92Oggetti e bagagli

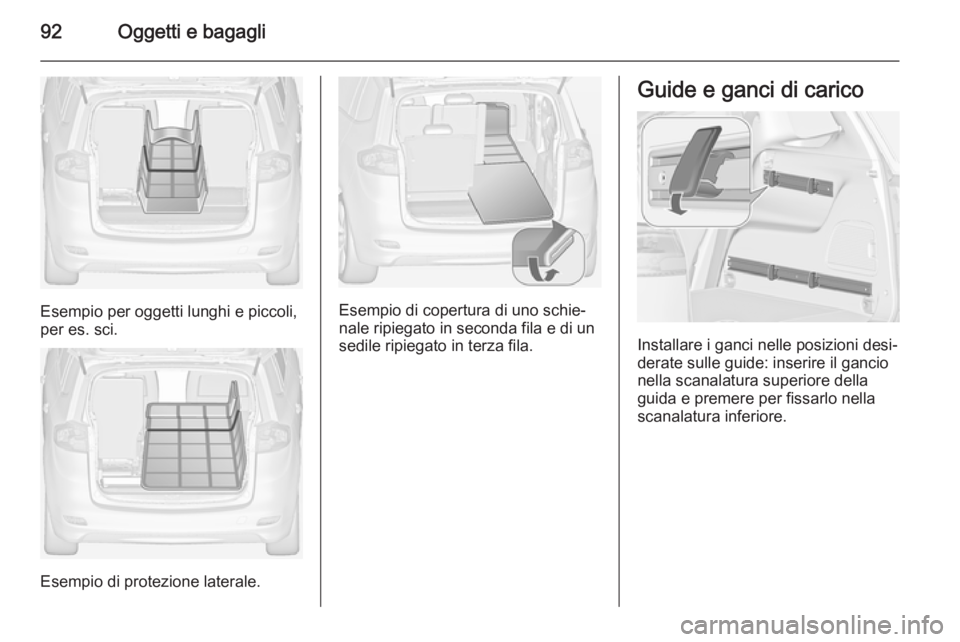

Esempio per oggetti lunghi e piccoli,
per es. sci.
Esempio di protezione laterale.
Esempio di copertura di uno schie‐
nale ripiegato in seconda fila e di un
sedile ripiegato in terza fila.
Guide e ganci di carico
Installare i ganci nelle posizioni desi‐
derate sulle guide: inserire il gancio nella scanalatura superiore della
guida e premere per fissarlo nella
scanalatura inferiore.

Oggetti e bagagli93Occhielli di ancoraggio

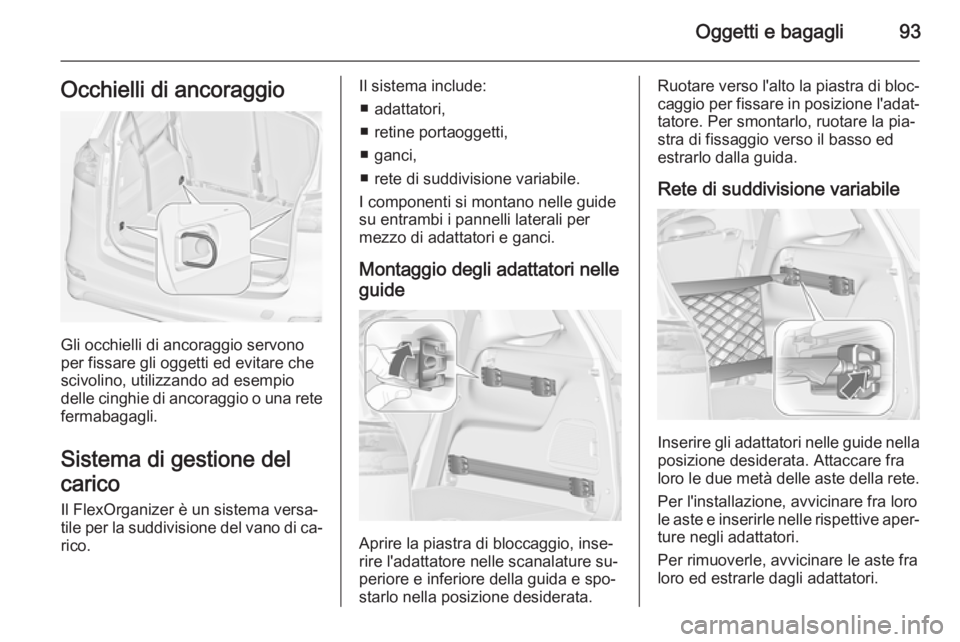

Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Sistema di gestione del
carico Il FlexOrganizer è un sistema versa‐tile per la suddivisione del vano di ca‐ rico.
Il sistema include:
■ adattatori,
■ retine portaoggetti,
■ ganci,
■ rete di suddivisione variabile.
I componenti si montano nelle guide su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelleguide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature su‐
periore e inferiore della guida e spo‐
starlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la pia‐
stra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

94Oggetti e bagagli

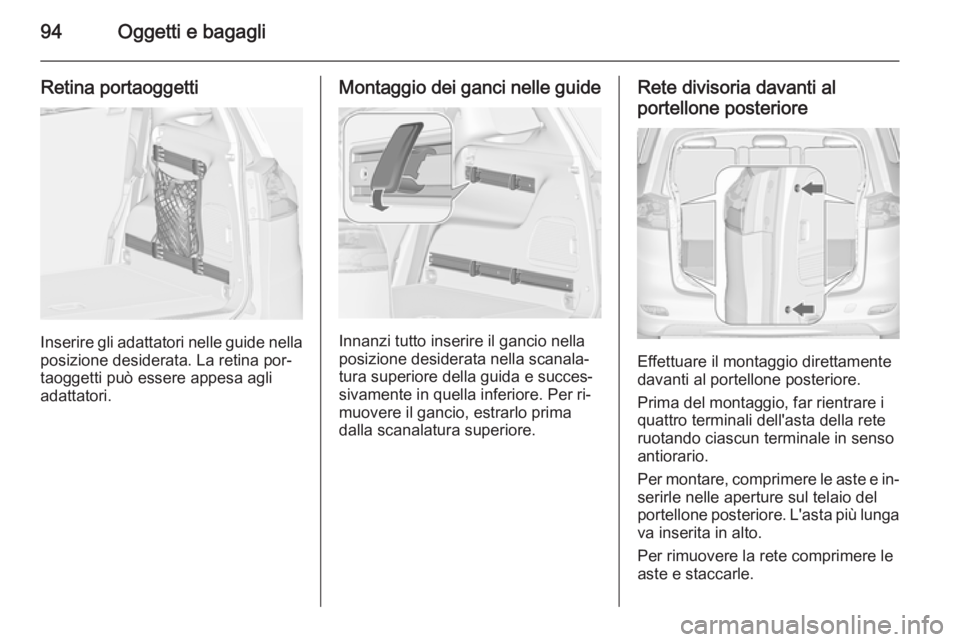

Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.
Rete divisoria davanti al
portellone posteriore
Effettuare il montaggio direttamente
davanti al portellone posteriore.
Prima del montaggio, far rientrare i quattro terminali dell'asta della rete
ruotando ciascun terminale in senso
antiorario.
Per montare, comprimere le aste e in‐
serirle nelle aperture sul telaio del
portellone posteriore. L'asta più lunga va inserita in alto.
Per rimuovere la rete comprimere le
aste e staccarle.

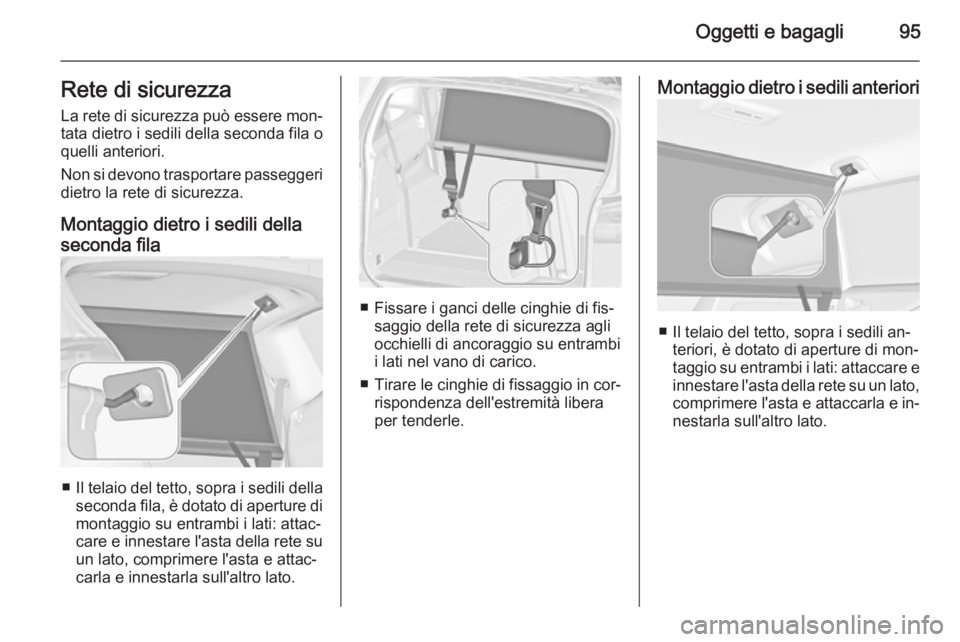

Oggetti e bagagli95Rete di sicurezzaLa rete di sicurezza può essere mon‐
tata dietro i sedili della seconda fila o
quelli anteriori.
Non si devono trasportare passeggeri dietro la rete di sicurezza.
Montaggio dietro i sedili della
seconda fila
■ Il telaio del tetto, sopra i sedili della
seconda fila, è dotato di aperture di
montaggio su entrambi i lati: attac‐
care e innestare l'asta della rete su un lato, comprimere l'asta e attac‐
carla e innestarla sull'altro lato.
■ Fissare i ganci delle cinghie di fis‐ saggio della rete di sicurezza agli
occhielli di ancoraggio su entrambi
i lati nel vano di carico.
■ Tirare le cinghie di fissaggio in cor‐
rispondenza dell'estremità libera
per tenderle.
Montaggio dietro i sedili anteriori
■ Il telaio del tetto, sopra i sedili an‐ teriori, è dotato di aperture di mon‐
taggio su entrambi i lati: attaccare e
innestare l'asta della rete su un lato,
comprimere l'asta e attaccarla e in‐ nestarla sull'altro lato.

96Oggetti e bagagli
■ Fissare i ganci delle cinghie di fis‐saggio della rete di sicurezza agli
occhielli di ancoraggio su entrambi
i lati nel pavimento davanti ai sedili.
■ Tirare le cinghie di fissaggio in cor‐
rispondenza dell'estremità libera
per tenderle.
Smontaggio
Premere il pulsante del dispositivo di
serraggio per sbloccare le cinghie su
entrambi i lati. Staccare i ganci dagli
occhielli. Sganciare le aste della rete
di sicurezza dalle staffe nel telaio del
tetto. Arrotolare la rete e fissarla con
una cinghia.
Sistemazione della copertura
Aprire il coperchio del vano portaog‐
getti nel pavimento del vano di carico davanti al portellone posteriore.
Inserire la rete di sicurezza nel vano
portaoggetti e chiudere il coperchio.
Vassoio ripiegabile Si trova negli schienali dei sedili an‐
teriori.
Per aprirlo, tirarlo verso l'alto fino a
quando si blocca.
Per riporlo, spingerlo verso il basso
oltre al punto di resistenza.
Non sistemare oggetti pesanti sul
vassoio ripiegabile.

Oggetti e bagagli97Triangolo d'emergenza

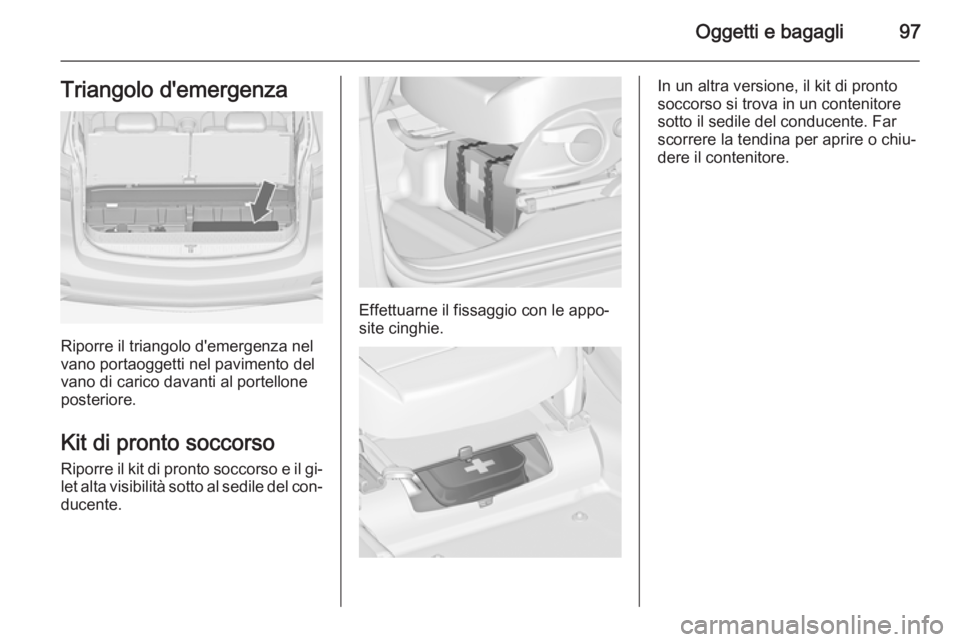

Riporre il triangolo d'emergenza nel
vano portaoggetti nel pavimento del vano di carico davanti al portellone
posteriore.
Kit di pronto soccorso
Riporre il kit di pronto soccorso e il gi‐ let alta visibilità sotto al sedile del con‐ ducente.
Effettuarne il fissaggio con le appo‐
site cinghie.
In un altra versione, il kit di pronto
soccorso si trova in un contenitore sotto il sedile del conducente. Far
scorrere la tendina per aprire o chiu‐
dere il contenitore.

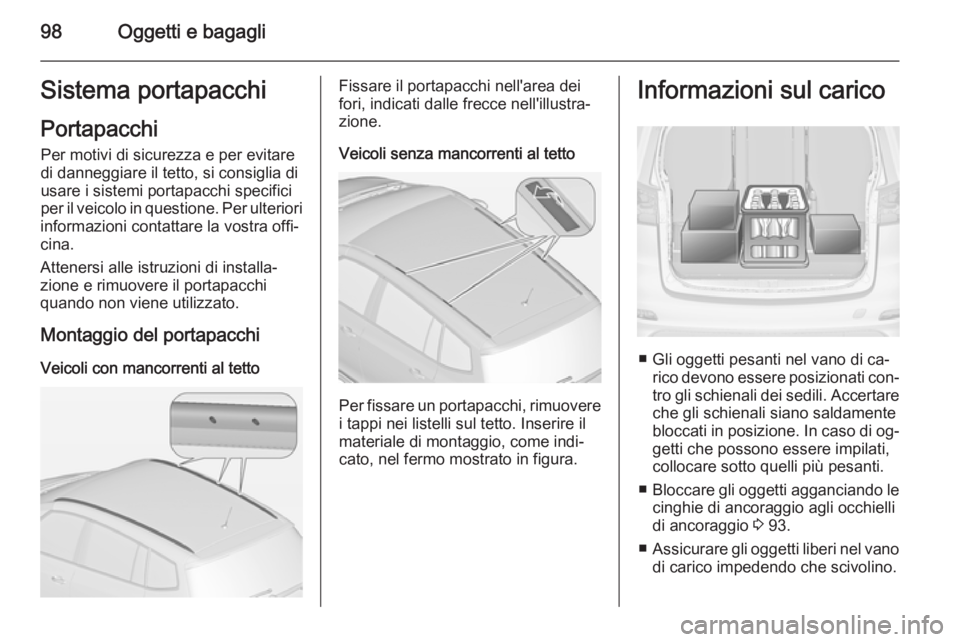

98Oggetti e bagagliSistema portapacchiPortapacchi Per motivi di sicurezza e per evitare
di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
Informazioni sul carico
■ Gli oggetti pesanti nel vano di ca‐ rico devono essere posizionati con‐
tro gli schienali dei sedili. Accertare
che gli schienali siano saldamente
bloccati in posizione. In caso di og‐ getti che possono essere impilati,
collocare sotto quelli più pesanti.
■ Bloccare gli oggetti agganciando le
cinghie di ancoraggio agli occhielli
di ancoraggio 3 93.
■ Assicurare gli oggetti liberi nel vano
di carico impedendo che scivolino.
