OPEL ZAFIRA C 2014.5 Manuale di uso e manutenzione (in Italian)

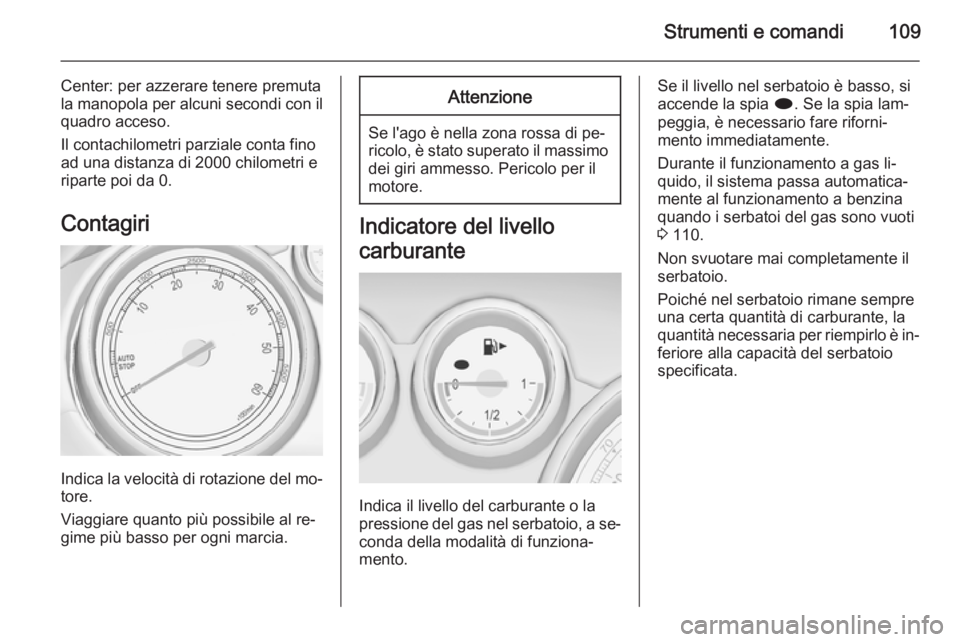

Strumenti e comandi109
Center: per azzerare tenere premuta
la manopola per alcuni secondi con il
quadro acceso.
Il contachilometri parziale conta fino
ad una distanza di 2000 chilometri e
riparte poi da 0.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o la
pressione del gas nel serbatoio, a se‐
conda della modalità di funziona‐
mento.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 110.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.

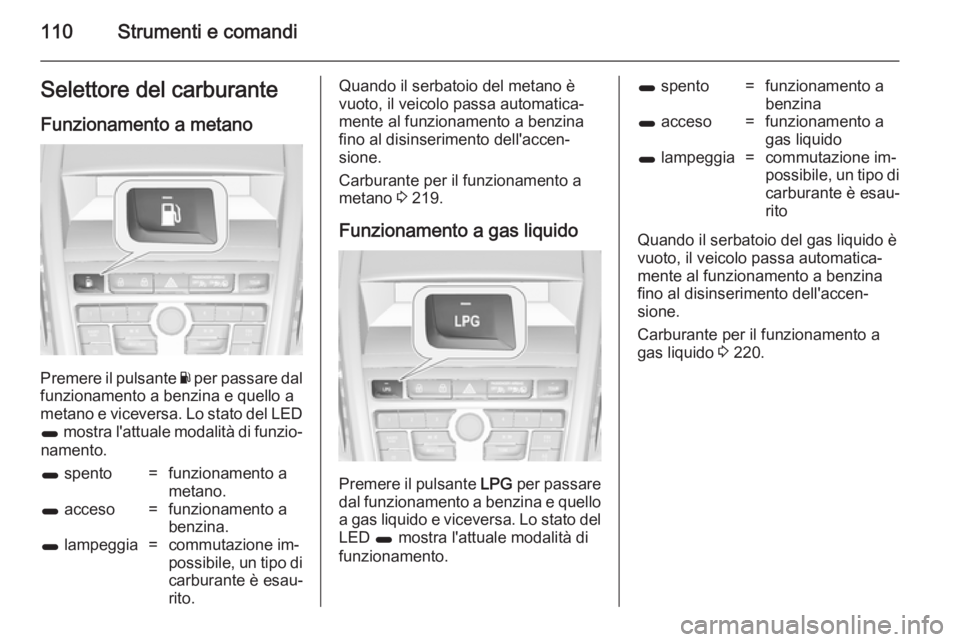

110Strumenti e comandiSelettore del carburanteFunzionamento a metano
Premere il pulsante Y per passare dal
funzionamento a benzina e quello a
metano e viceversa. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.
1 spento=funzionamento a
metano.1 acceso=funzionamento a
benzina.1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito.Quando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
metano 3 219.
Funzionamento a gas liquido
Premere il pulsante LPG
per passare
dal funzionamento a benzina e quello a gas liquido e viceversa. Lo stato del LED 1 mostra l'attuale modalità di
funzionamento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 220.

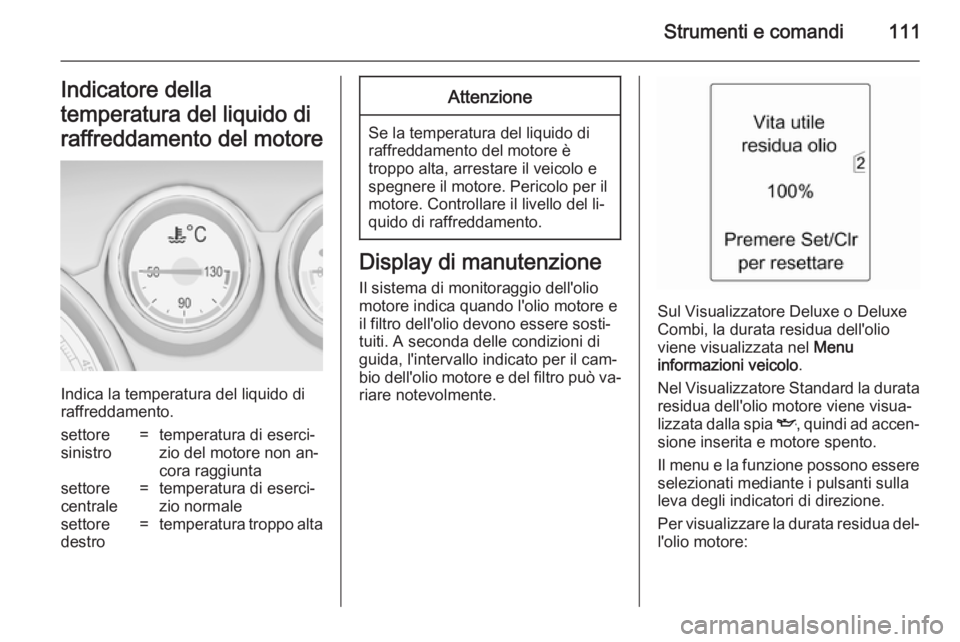

Strumenti e comandi111Indicatore della
temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore
sinistro=temperatura di eserci‐
zio del motore non an‐
cora raggiuntasettore
centrale=temperatura di eserci‐
zio normalesettore
destro=temperatura troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Sul Visualizzatore Deluxe o Deluxe
Combi, la durata residua dell'olio
viene visualizzata nel Menu
informazioni veicolo .
Nel Visualizzatore Standard la durata residua dell'olio motore viene visua‐
lizzata dalla spia I, quindi ad accen‐
sione inserita e motore spento.
Il menu e la funzione possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Per visualizzare la durata residua del‐ l'olio motore:

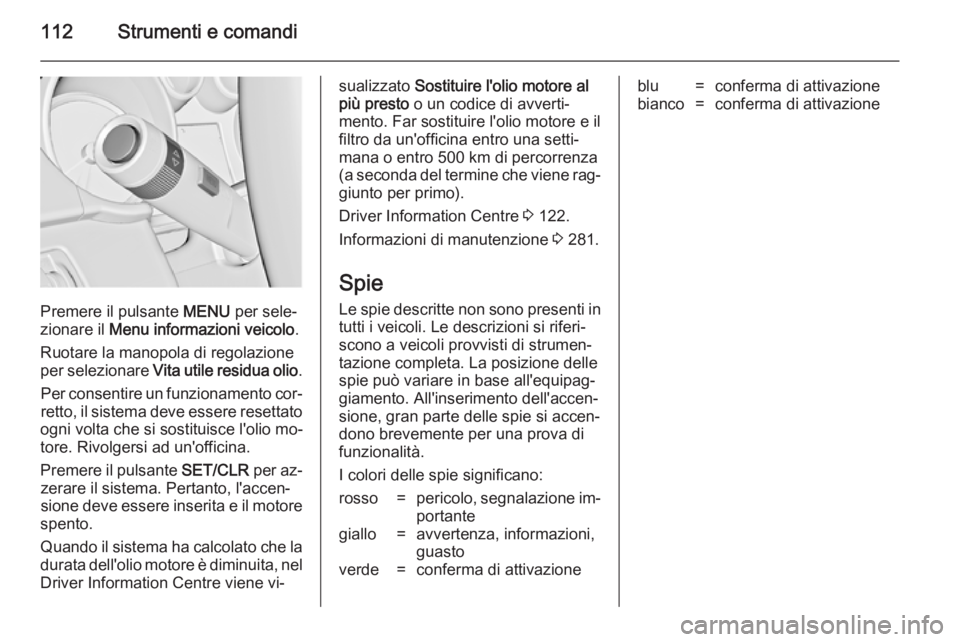

112Strumenti e comandi
Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo .
Ruotare la manopola di regolazione per selezionare Vita utile residua olio .
Per consentire un funzionamento cor‐ retto, il sistema deve essere resettato
ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Premere il pulsante SET/CLR per az‐
zerare il sistema. Pertanto, l'accen‐
sione deve essere inserita e il motore
spento.
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto o un codice di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐ giunto per primo).
Driver Information Centre 3 122.
Informazioni di manutenzione 3 281.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di funzionalità.
I colori delle spie significano:rosso=pericolo, segnalazione im‐ portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione

Strumenti e comandi113

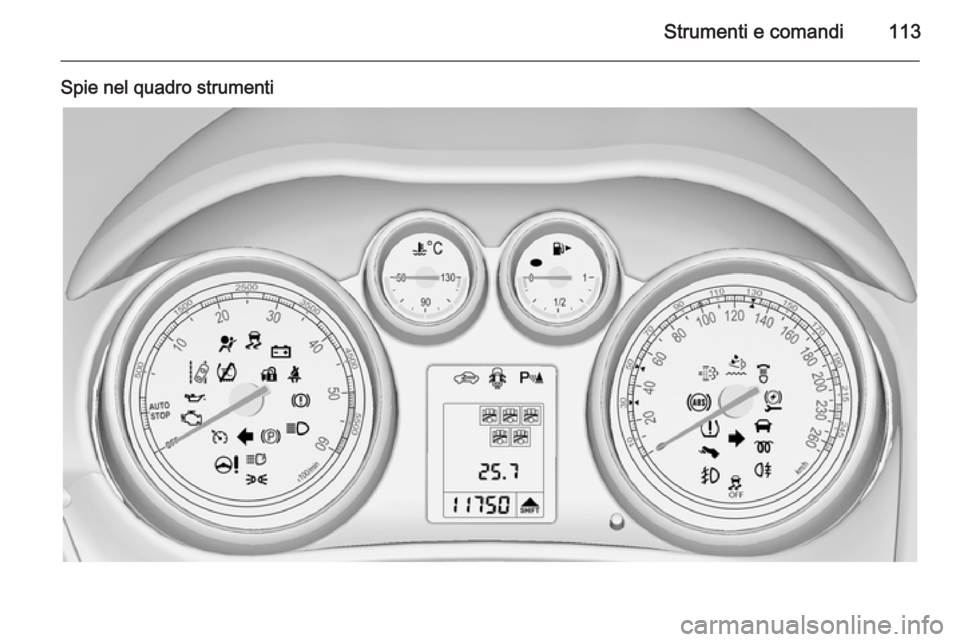

Spie nel quadro strumenti

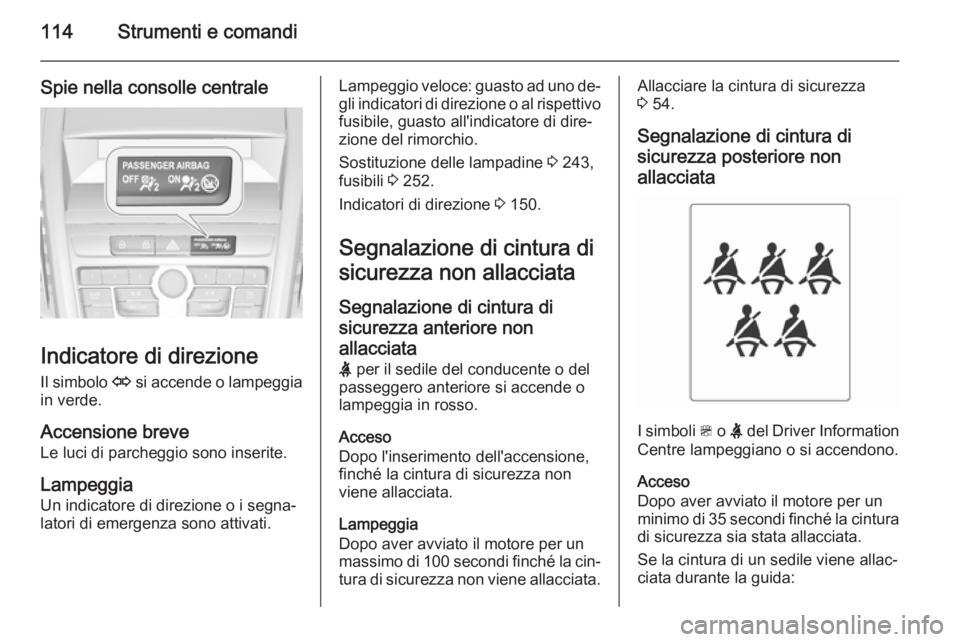

114Strumenti e comandi
Spie nella consolle centrale
Indicatore di direzioneIl simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivo
fusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 243,
fusibili 3 252.
Indicatori di direzione 3 150.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata X per il sedile del conducente o del
passeggero anteriore si accende o
lampeggia in rosso.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.Allacciare la cintura di sicurezza
3 54.
Segnalazione di cintura di
sicurezza posteriore non allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:

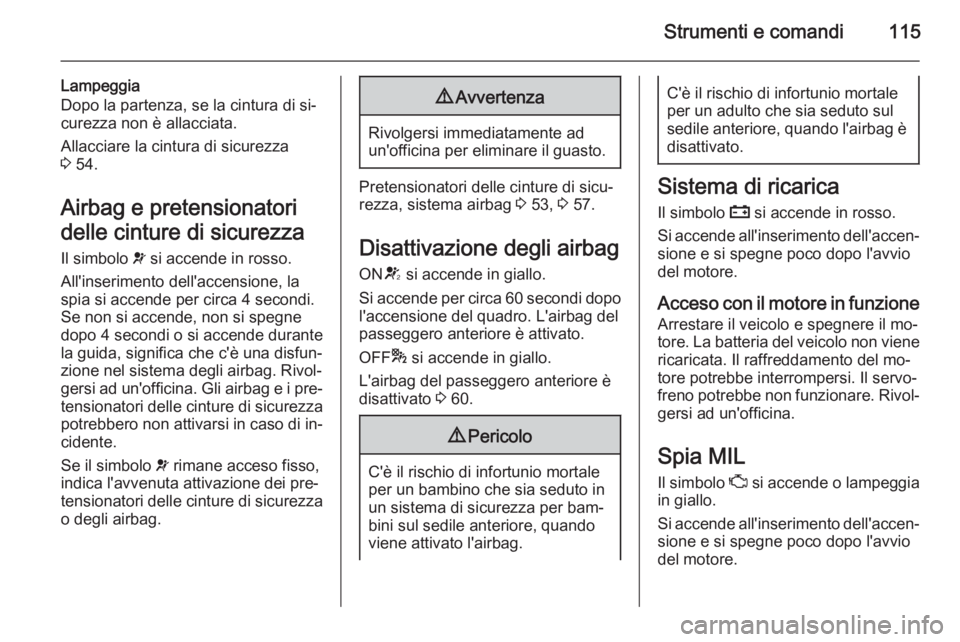

Strumenti e comandi115
Lampeggia
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 54.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza
potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 53, 3 57.
Disattivazione degli airbag
ON V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
OFF * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 60.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale
per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.

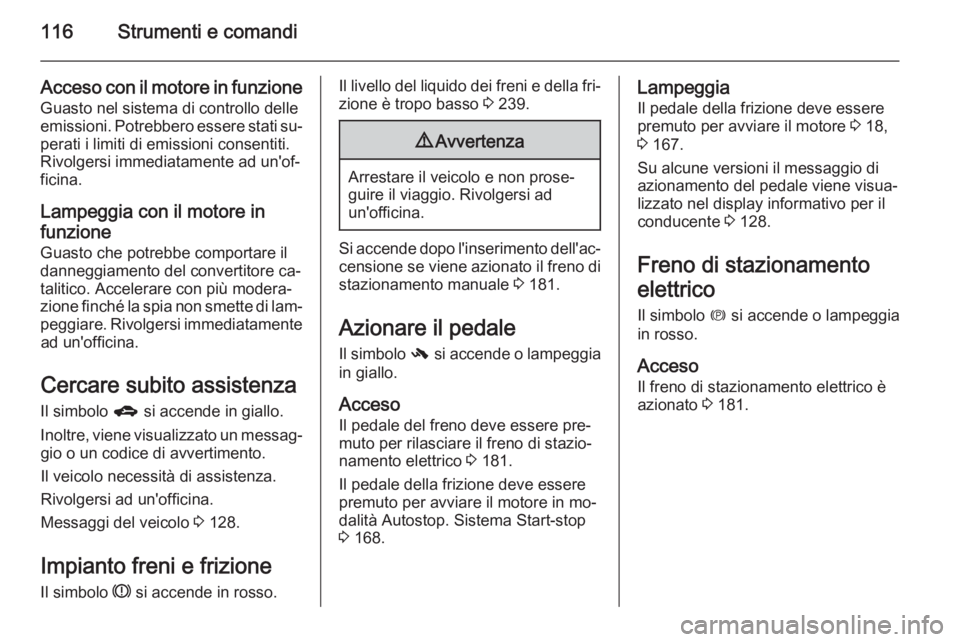

116Strumenti e comandi
Acceso con il motore in funzioneGuasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.
Il veicolo necessità di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 128.
Impianto freni e frizione
Il simbolo R si accende in rosso.Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 239.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 181.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐
muto per rilasciare il freno di stazio‐
namento elettrico 3 181.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 168.
Lampeggia
Il pedale della frizione deve essere
premuto per avviare il motore 3 18,
3 167.
Su alcune versioni il messaggio di
azionamento del pedale viene visua‐
lizzato nel display informativo per il
conducente 3 128.
Freno di stazionamento
elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 181.

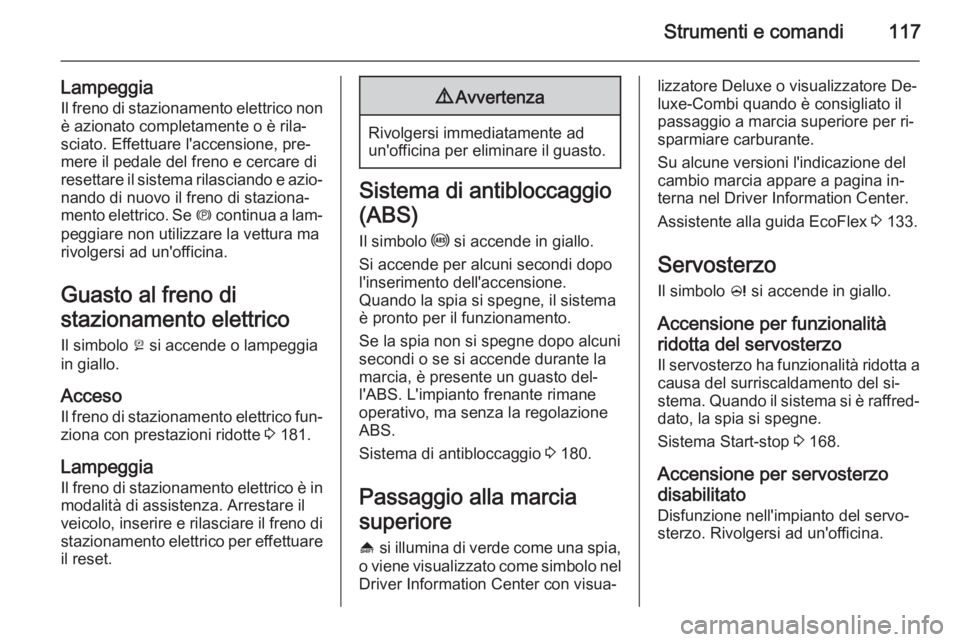

Strumenti e comandi117
LampeggiaIl freno di stazionamento elettrico nonè azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di
stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 181.
Lampeggia
Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 180.
Passaggio alla marcia
superiore [ si illumina di verde come una spia,
o viene visualizzato come simbolo nel
Driver Information Center con visua‐
lizzatore Deluxe o visualizzatore De‐
luxe-Combi quando è consigliato il
passaggio a marcia superiore per ri‐
sparmiare carburante.
Su alcune versioni l'indicazione del
cambio marcia appare a pagina in‐
terna nel Driver Information Center.
Assistente alla guida EcoFlex 3 133.
Servosterzo
Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del si‐stema. Quando il sistema si è raffred‐ dato, la spia si spegne.
Sistema Start-stop 3 168.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.

118Strumenti e comandiAvvisatore di cambio
accidentale della corsia di marcia ) si illumina in verde o lampeggia in
giallo.
Acceso in verde
Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo Il sistema rileva un cambio acciden‐tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppureinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori aultrasuoni 3 204.
Controllo elettronico della
stabilità disinserito Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione
Il simbolo b si accende o lampeggia
in giallo.Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggia Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità 3 184, Sistema di controllo della tra‐
zione 3 183.
Sistema di controllo della
trazione disinserito Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.
