OPEL ZAFIRA C 2014.5 Manuale di uso e manutenzione (in Italian)

In breve19
Avviamento del motore
■ Girare la chiave in posizione 1
■ Muovere leggermente il volante per
sbloccare il bloccasterzo
■ Premere il pedale della frizione e quello del freno
■ Portare il cambio in P o N
■ Non premere il pedale dell'accele‐ ratore
■ Motore diesel: girare la chiave in posizione 2 per il preriscaldamento
finché la spia ! si spegne
■ Girare la chiave in posizione 3 e ri‐
lasciarla
Avviamento del motore 3 167.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
■ premere il pedale della frizione
■ portare la leva del cambio su N
■ rilasciare il pedale della frizione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Start-stop 3 168.

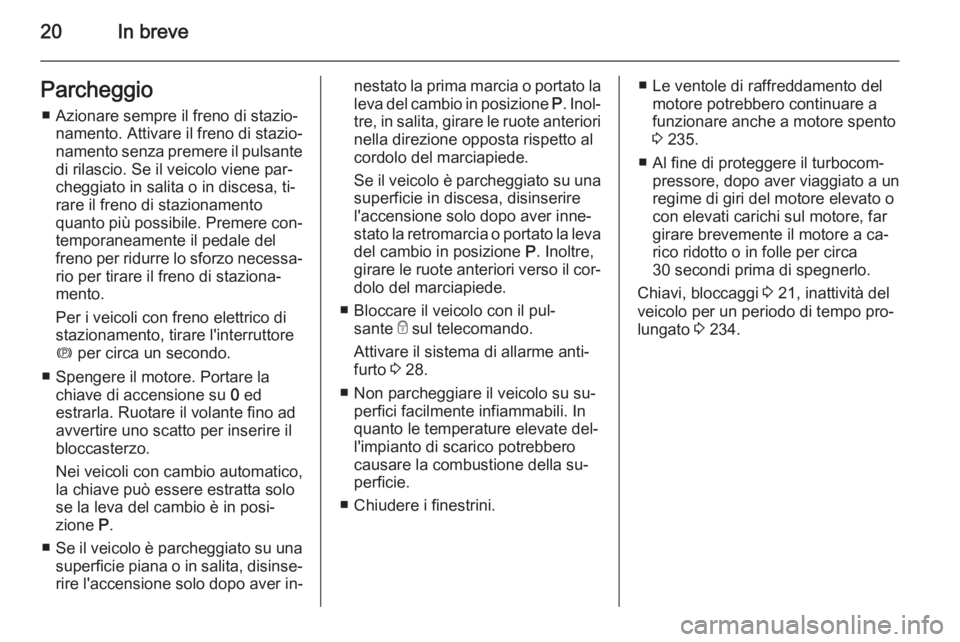

20In breveParcheggio■ Azionare sempre il freno di stazio‐ namento. Attivare il freno di stazio‐
namento senza premere il pulsante
di rilascio. Se il veicolo viene par‐
cheggiato in salita o in discesa, ti‐
rare il freno di stazionamento
quanto più possibile. Premere con‐
temporaneamente il pedale del
freno per ridurre lo sforzo necessa‐ rio per tirare il freno di staziona‐mento.
Per i veicoli con freno elettrico di stazionamento, tirare l'interruttore
m per circa un secondo.
■ Spengere il motore. Portare la chiave di accensione su 0 ed
estrarla. Ruotare il volante fino ad
avvertire uno scatto per inserire il
bloccasterzo.
Nei veicoli con cambio automatico, la chiave può essere estratta solo
se la leva del cambio è in posi‐
zione P.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita, disinse‐
rire l'accensione solo dopo aver in‐nestato la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote anteriori
nella direzione opposta rispetto al
cordolo del marciapiede.
Se il veicolo è parcheggiato su una
superficie in discesa, disinserire
l'accensione solo dopo aver inne‐
stato la retromarcia o portato la leva del cambio in posizione P. Inoltre,
girare le ruote anteriori verso il cor‐
dolo del marciapiede.
■ Bloccare il veicolo con il pul‐ sante e sul telecomando.
Attivare il sistema di allarme anti‐
furto 3 28.
■ Non parcheggiare il veicolo su su‐ perfici facilmente infiammabili. In
quanto le temperature elevate del‐ l'impianto di scarico potrebbero
causare la combustione della su‐
perficie.
■ Chiudere i finestrini.■ Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore spento
3 235.
■ Al fine di proteggere il turbocom‐ pressore, dopo aver viaggiato a un
regime di giri del motore elevato o
con elevati carichi sul motore, far girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, bloccaggi 3 21, inattività del
veicolo per un periodo di tempo pro‐
lungato 3 234.

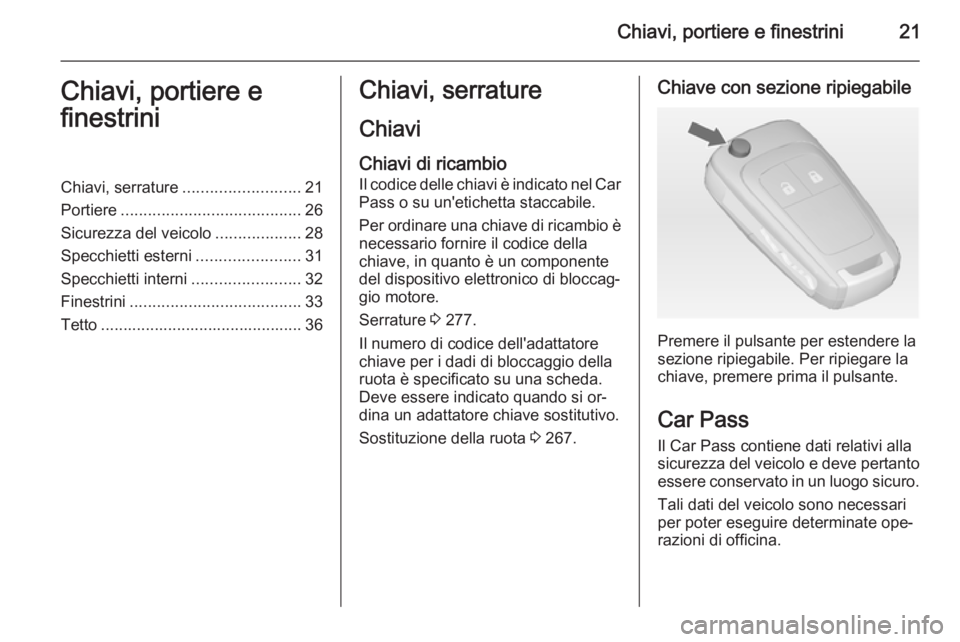

Chiavi, portiere e finestrini21Chiavi, portiere e
finestriniChiavi, serrature .......................... 21
Portiere ........................................ 26
Sicurezza del veicolo ...................28
Specchietti esterni .......................31
Specchietti interni ........................32
Finestrini ...................................... 33
Tetto ............................................. 36Chiavi, serrature
ChiaviChiavi di ricambio
Il codice delle chiavi è indicato nel Car
Pass o su un'etichetta staccabile.
Per ordinare una chiave di ricambio è necessario fornire il codice della
chiave, in quanto è un componente
del dispositivo elettronico di bloccag‐
gio motore.
Serrature 3 277.
Il numero di codice dell'adattatore chiave per i dadi di bloccaggio della
ruota è specificato su una scheda.
Deve essere indicato quando si or‐
dina un adattatore chiave sostitutivo.
Sostituzione della ruota 3 267.Chiave con sezione ripiegabile
Premere il pulsante per estendere la
sezione ripiegabile. Per ripiegare la
chiave, premere prima il pulsante.
Car Pass Il Car Pass contiene dati relativi alla
sicurezza del veicolo e deve pertanto essere conservato in un luogo sicuro.
Tali dati del veicolo sono necessari
per poter eseguire determinate ope‐
razioni di officina.

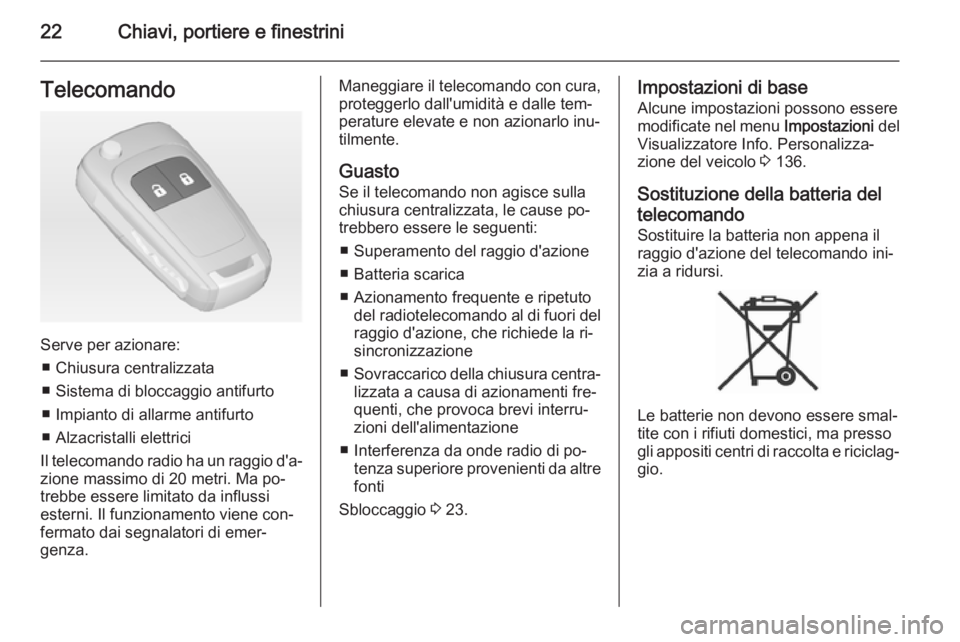

22Chiavi, portiere e finestriniTelecomando
Serve per azionare:■ Chiusura centralizzata
■ Sistema di bloccaggio antifurto ■ Impianto di allarme antifurto
■ Alzacristalli elettrici
Il telecomando radio ha un raggio d'a‐
zione massimo di 20 metri. Ma po‐
trebbe essere limitato da influssi
esterni. Il funzionamento viene con‐
fermato dai segnalatori di emer‐
genza.
Maneggiare il telecomando con cura, proteggerlo dall'umidità e dalle tem‐perature elevate e non azionarlo inu‐tilmente.
Guasto
Se il telecomando non agisce sulla
chiusura centralizzata, le cause po‐
trebbero essere le seguenti:
■ Superamento del raggio d'azione
■ Batteria scarica
■ Azionamento frequente e ripetuto del radiotelecomando al di fuori delraggio d'azione, che richiede la ri‐
sincronizzazione
■ Sovraccarico della chiusura centra‐
lizzata a causa di azionamenti fre‐
quenti, che provoca brevi interru‐
zioni dell'alimentazione
■ Interferenza da onde radio di po‐ tenza superiore provenienti da altre
fonti
Sbloccaggio 3 23.Impostazioni di base
Alcune impostazioni possono essere
modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.
Sostituzione della batteria del
telecomando Sostituire la batteria non appena il
raggio d'azione del telecomando ini‐
zia a ridursi.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.

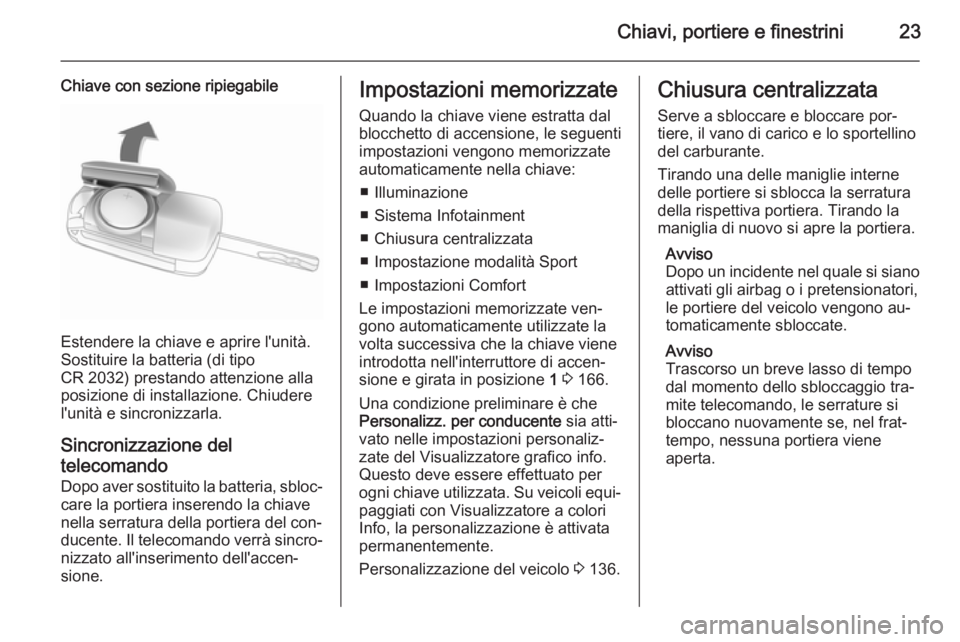

Chiavi, portiere e finestrini23
Chiave con sezione ripiegabile
Estendere la chiave e aprire l'unità.
Sostituire la batteria (di tipo
CR 2032) prestando attenzione alla
posizione di installazione. Chiudere
l'unità e sincronizzarla.
Sincronizzazione del telecomando Dopo aver sostituito la batteria, sbloc‐ care la portiera inserendo la chiave
nella serratura della portiera del con‐
ducente. Il telecomando verrà sincro‐ nizzato all'inserimento dell'accen‐
sione.
Impostazioni memorizzate
Quando la chiave viene estratta dal
blocchetto di accensione, le seguenti
impostazioni vengono memorizzate
automaticamente nella chiave:
■ Illuminazione
■ Sistema Infotainment
■ Chiusura centralizzata
■ Impostazione modalità Sport
■ Impostazioni Comfort
Le impostazioni memorizzate ven‐
gono automaticamente utilizzate la
volta successiva che la chiave viene
introdotta nell'interruttore di accen‐
sione e girata in posizione 1 3 166.
Una condizione preliminare è che
Personalizz. per conducente sia atti‐
vato nelle impostazioni personaliz‐
zate del Visualizzatore grafico info. Questo deve essere effettuato per
ogni chiave utilizzata. Su veicoli equi‐ paggiati con Visualizzatore a colori
Info, la personalizzazione è attivata
permanentemente.
Personalizzazione del veicolo 3 136.Chiusura centralizzata
Serve a sbloccare e bloccare por‐
tiere, il vano di carico e lo sportellino
del carburante.
Tirando una delle maniglie interne
delle portiere si sblocca la serratura
della rispettiva portiera. Tirando la
maniglia di nuovo si apre la portiera.
Avviso
Dopo un incidente nel quale si siano attivati gli airbag o i pretensionatori,
le portiere del veicolo vengono au‐
tomaticamente sbloccate.
Avviso
Trascorso un breve lasso di tempo
dal momento dello sbloccaggio tra‐
mite telecomando, le serrature si
bloccano nuovamente se, nel frat‐
tempo, nessuna portiera viene
aperta.

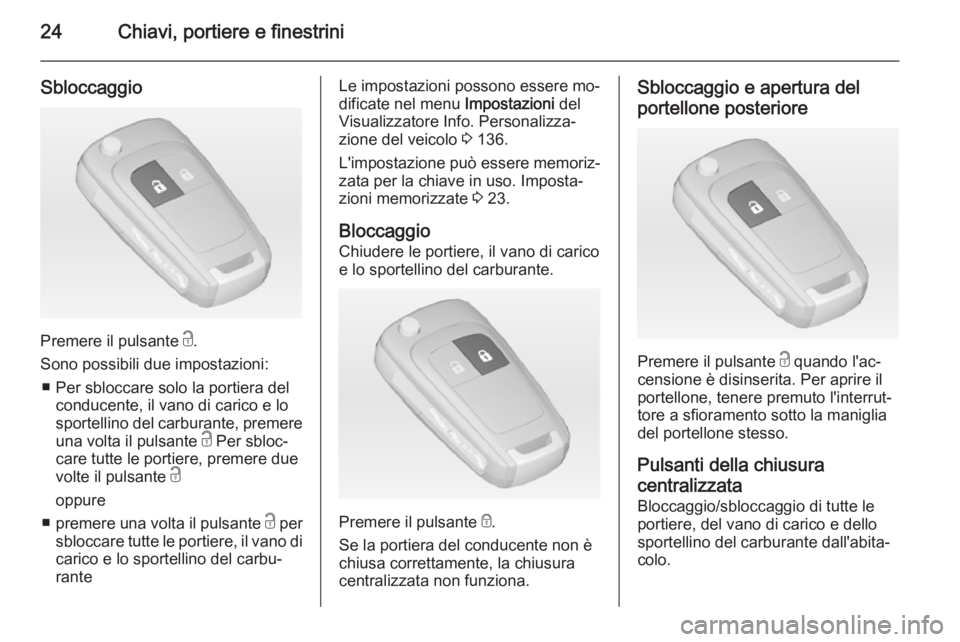

24Chiavi, portiere e finestrini
Sbloccaggio
Premere il pulsante c.
Sono possibili due impostazioni: ■ Per sbloccare solo la portiera del conducente, il vano di carico e lo
sportellino del carburante, premere
una volta il pulsante c Per sbloc‐
care tutte le portiere, premere due
volte il pulsante c
oppure
■ premere una volta il pulsante c per
sbloccare tutte le portiere, il vano di
carico e lo sportellino del carbu‐ rante
Le impostazioni possono essere mo‐
dificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.
L'impostazione può essere memoriz‐
zata per la chiave in uso. Imposta‐
zioni memorizzate 3 23.
Bloccaggio Chiudere le portiere, il vano di caricoe lo sportellino del carburante.
Premere il pulsante e.
Se la portiera del conducente non è
chiusa correttamente, la chiusura
centralizzata non funziona.
Sbloccaggio e apertura del
portellone posteriore
Premere il pulsante c quando l'ac‐
censione è disinserita. Per aprire il
portellone, tenere premuto l'interrut‐
tore a sfioramento sotto la maniglia
del portellone stesso.
Pulsanti della chiusura
centralizzata
Bloccaggio/sbloccaggio di tutte le
portiere, del vano di carico e dello
sportellino del carburante dall'abita‐
colo.

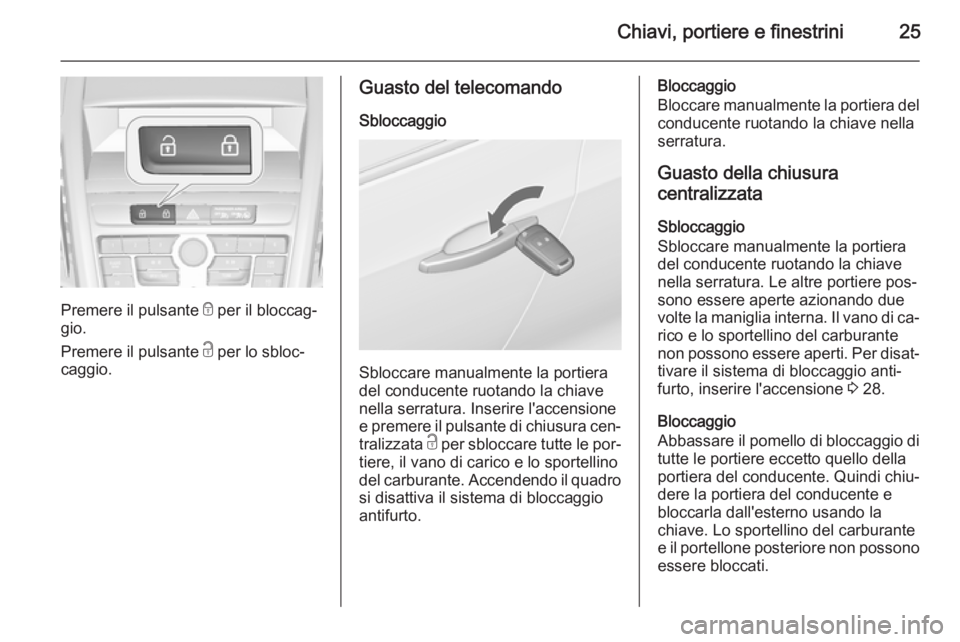

Chiavi, portiere e finestrini25
Premere il pulsante e per il bloccag‐
gio.
Premere il pulsante c per lo sbloc‐
caggio.
Guasto del telecomando
Sbloccaggio
Sbloccare manualmente la portiera
del conducente ruotando la chiave
nella serratura. Inserire l'accensione
e premere il pulsante di chiusura cen‐
tralizzata c per sbloccare tutte le por‐
tiere, il vano di carico e lo sportellino
del carburante. Accendendo il quadro si disattiva il sistema di bloccaggio
antifurto.
Bloccaggio
Bloccare manualmente la portiera del
conducente ruotando la chiave nella
serratura.
Guasto della chiusuracentralizzata
Sbloccaggio
Sbloccare manualmente la portiera
del conducente ruotando la chiave
nella serratura. Le altre portiere pos‐ sono essere aperte azionando due
volte la maniglia interna. Il vano di ca‐
rico e lo sportellino del carburante
non possono essere aperti. Per disat‐ tivare il sistema di bloccaggio anti‐
furto, inserire l'accensione 3 28.
Bloccaggio
Abbassare il pomello di bloccaggio di
tutte le portiere eccetto quello della
portiera del conducente. Quindi chiu‐
dere la portiera del conducente e
bloccarla dall'esterno usando la
chiave. Lo sportellino del carburante
e il portellone posteriore non possono essere bloccati.

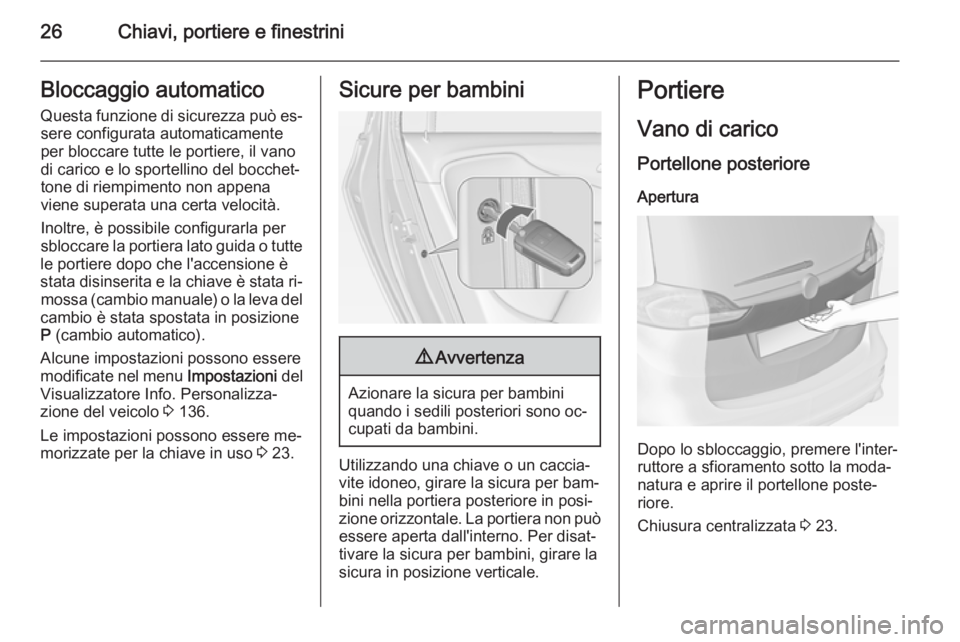

26Chiavi, portiere e finestriniBloccaggio automaticoQuesta funzione di sicurezza può es‐ sere configurata automaticamente
per bloccare tutte le portiere, il vano
di carico e lo sportellino del bocchet‐ tone di riempimento non appena
viene superata una certa velocità.
Inoltre, è possibile configurarla per
sbloccare la portiera lato guida o tutte
le portiere dopo che l'accensione è
stata disinserita e la chiave è stata ri‐ mossa (cambio manuale) o la leva del
cambio è stata spostata in posizione
P (cambio automatico).
Alcune impostazioni possono essere
modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 136.
Le impostazioni possono essere me‐
morizzate per la chiave in uso 3 23.Sicure per bambini9 Avvertenza
Azionare la sicura per bambini
quando i sedili posteriori sono oc‐
cupati da bambini.
Utilizzando una chiave o un caccia‐ vite idoneo, girare la sicura per bam‐
bini nella portiera posteriore in posi‐
zione orizzontale. La portiera non può
essere aperta dall'interno. Per disat‐ tivare la sicura per bambini, girare la
sicura in posizione verticale.
Portiere
Vano di carico
Portellone posteriore
Apertura
Dopo lo sbloccaggio, premere l'inter‐
ruttore a sfioramento sotto la moda‐
natura e aprire il portellone poste‐
riore.
Chiusura centralizzata 3 23.

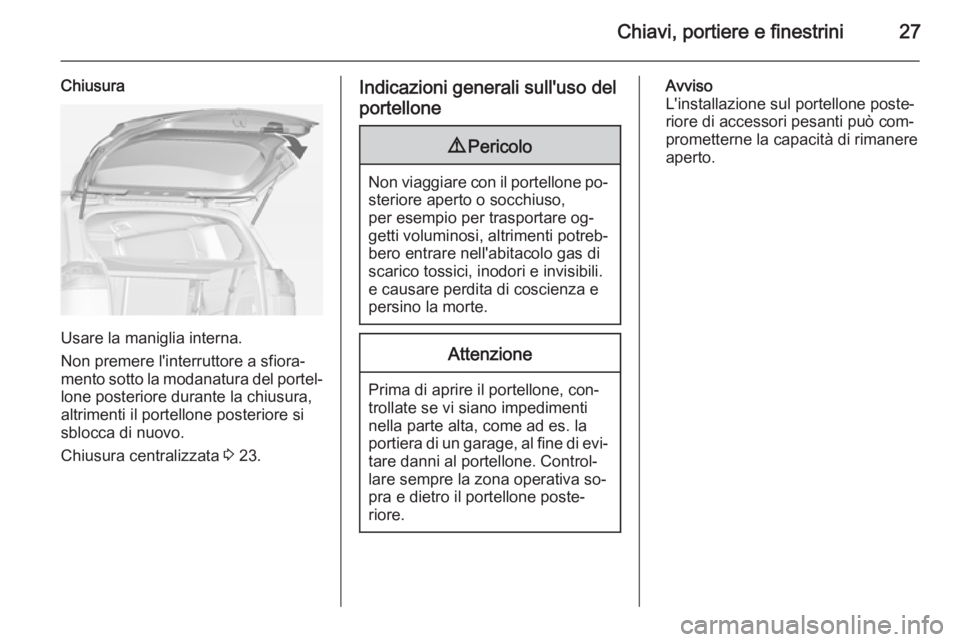

Chiavi, portiere e finestrini27
Chiusura
Usare la maniglia interna.
Non premere l'interruttore a sfiora‐
mento sotto la modanatura del portel‐ lone posteriore durante la chiusura,
altrimenti il portellone posteriore si
sblocca di nuovo.
Chiusura centralizzata 3 23.
Indicazioni generali sull'uso del
portellone9 Pericolo
Non viaggiare con il portellone po‐
steriore aperto o socchiuso,
per esempio per trasportare og‐
getti voluminosi, altrimenti potreb‐
bero entrare nell'abitacolo gas di
scarico tossici, inodori e invisibili.
e causare perdita di coscienza e
persino la morte.
Attenzione
Prima di aprire il portellone, con‐
trollate se vi siano impedimenti
nella parte alta, come ad es. la
portiera di un garage, al fine di evi‐ tare danni al portellone. Control‐
lare sempre la zona operativa so‐
pra e dietro il portellone poste‐
riore.
Avviso
L'installazione sul portellone poste‐
riore di accessori pesanti può com‐
prometterne la capacità di rimanere
aperto.

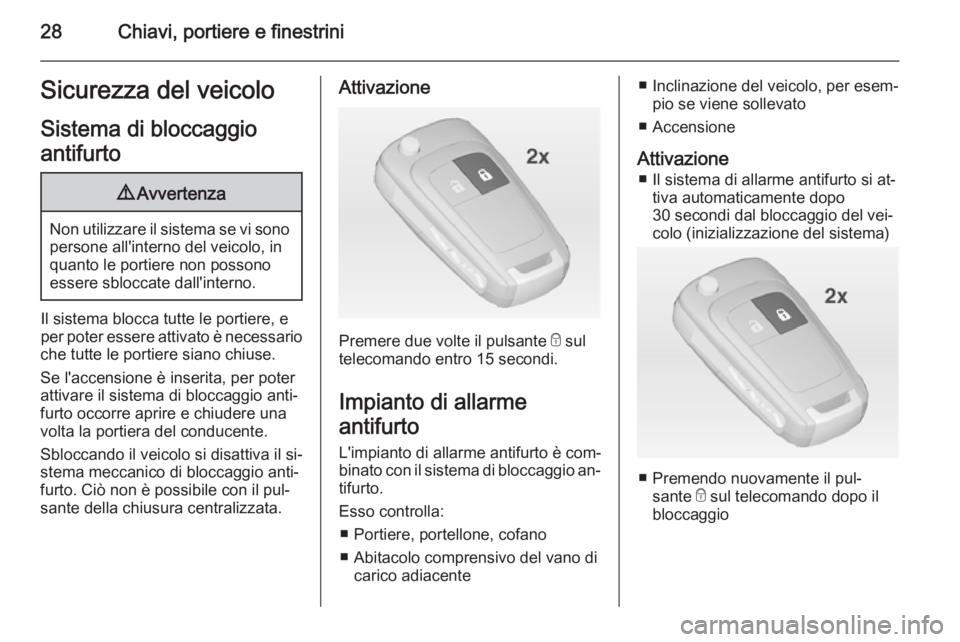

28Chiavi, portiere e finestriniSicurezza del veicoloSistema di bloccaggio
antifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca tutte le portiere, e
per poter essere attivato è necessario
che tutte le portiere siano chiuse.
Se l'accensione è inserita, per poter
attivare il sistema di bloccaggio anti‐
furto occorre aprire e chiudere una
volta la portiera del conducente.
Sbloccando il veicolo si disattiva il si‐
stema meccanico di bloccaggio anti‐
furto. Ciò non è possibile con il pul‐
sante della chiusura centralizzata.
Attivazione
Premere due volte il pulsante e sul
telecomando entro 15 secondi.
Impianto di allarme
antifurto L'impianto di allarme antifurto è com‐
binato con il sistema di bloccaggio an‐ tifurto.
Esso controlla:
■ Portiere, portellone, cofano
■ Abitacolo comprensivo del vano di carico adiacente
■ Inclinazione del veicolo, per esem‐pio se viene sollevato
■ Accensione
Attivazione ■ Il sistema di allarme antifurto si at‐ tiva automaticamente dopo
30 secondi dal bloccaggio del vei‐
colo (inizializzazione del sistema)
■ Premendo nuovamente il pul‐
sante e sul telecomando dopo il
bloccaggio
