OPEL ZAFIRA C 2014.5 Ohjekirja (in Finnish)

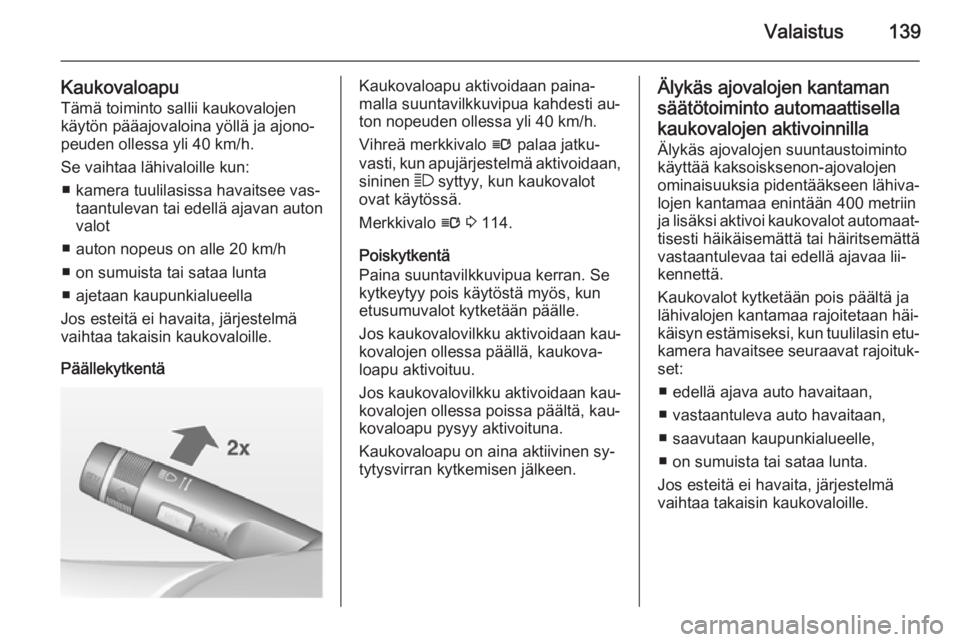

Valaistus139
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ■ kamera tuulilasissa havaitsee vas‐ taantulevan tai edellä ajavan autonvalot
■ auton nopeus on alle 20 km/h
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Jos esteitä ei havaita, järjestelmä vaihtaa takaisin kaukovaloille.
PäällekytkentäKaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 114.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.Älykäs ajovalojen kantaman
säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen suuntaustoiminto
käyttää kaksoisksenon-ajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin ja lisäksi aktivoi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.
Kaukovalot kytketään pois päältä ja
lähivalojen kantamaa rajoitetaan häi‐
käisyn estämiseksi, kun tuulilasin etu‐ kamera havaitsee seuraavat rajoituk‐
set:
■ edellä ajava auto havaitaan,
■ vastaantuleva auto havaitaan,
■ saavutaan kaupunkialueelle,
■ on sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.

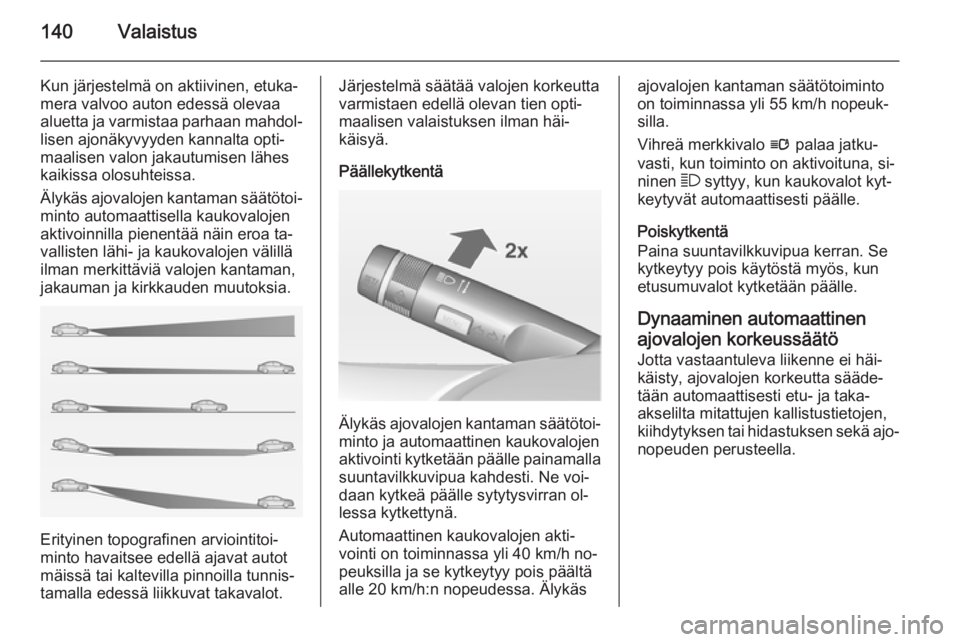

140Valaistus
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa parhaan mahdol‐ lisen ajonäkyvyyden kannalta opti‐
maalisen valon jakautumisen lähes
kaikissa olosuhteissa.
Älykäs ajovalojen kantaman säätötoi‐
minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa ta‐
vallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta
varmistaen edellä olevan tien opti‐ maalisen valaistuksen ilman häi‐
käisyä.
Päällekytkentä
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.
Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, si‐
ninen 7 syttyy, kun kaukovalot kyt‐
keytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.

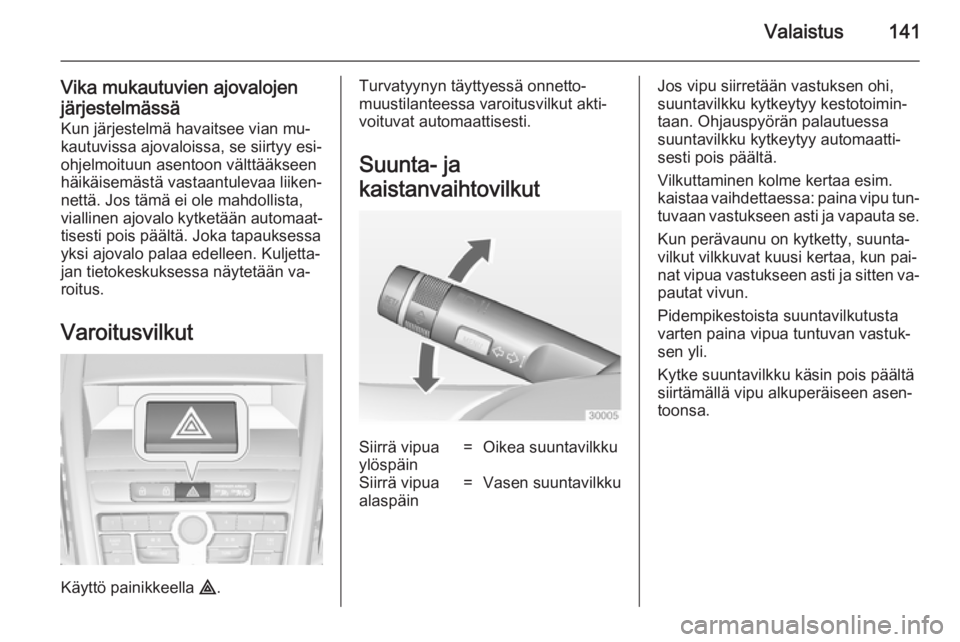

Valaistus141
Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐ tisesti pois päältä. Joka tapauksessayksi ajovalo palaa edelleen. Kuljetta‐
jan tietokeskuksessa näytetään va‐
roitus.
Varoitusvilkut
Käyttö painikkeella ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=Oikea suuntavilkkuSiirrä vipua
alaspäin=Vasen suuntavilkkuJos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim.
kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Kun perävaunu on kytketty, suunta‐
vilkut vilkkuvat kuusi kertaa, kun pai‐
nat vipua vastukseen asti ja sitten va‐ pautat vivun.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐ sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.

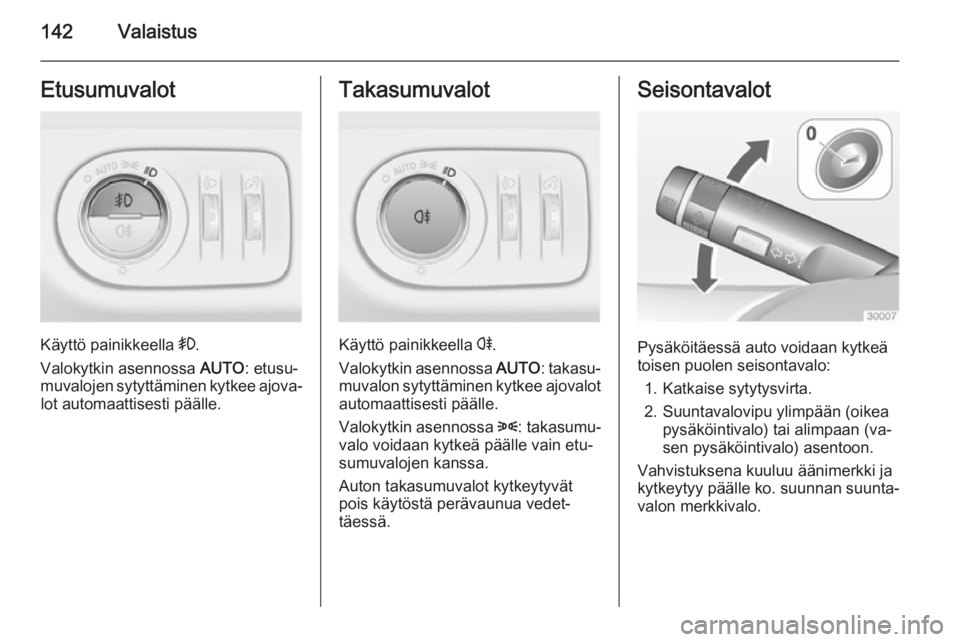

142ValaistusEtusumuvalot
Käyttö painikkeella >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käyttö painikkeella r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.

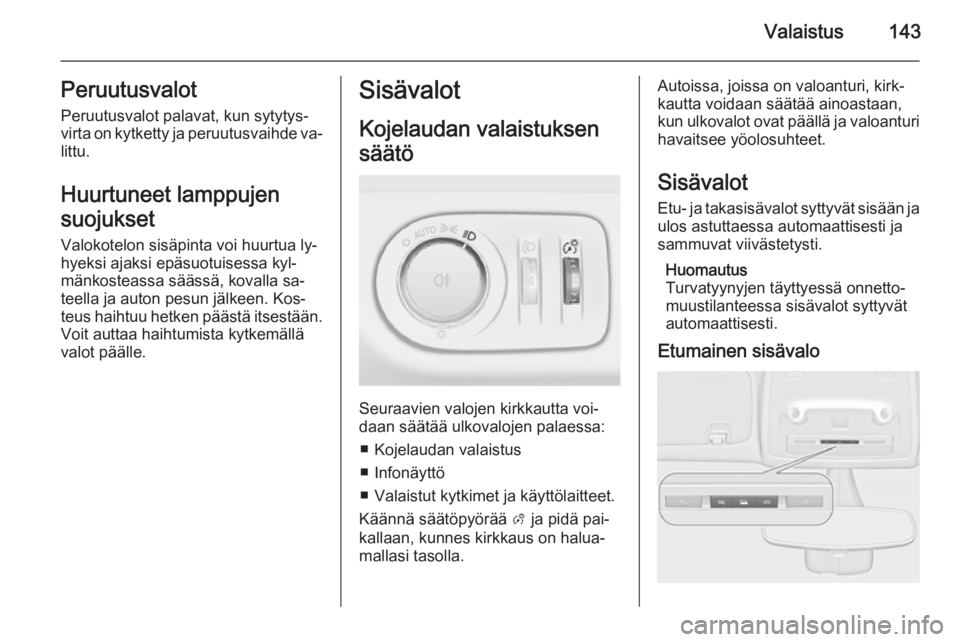

Valaistus143Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐ littu.
Huurtuneet lamppujen
suojukset Valokotelon sisäpinta voi huurtua ly‐
hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä
valot päälle.Sisävalot
Kojelaudan valaistuksen säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
■ Kojelaudan valaistus
■ Infonäyttö
■ Valaistut kytkimet ja käyttölaitteet.
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo

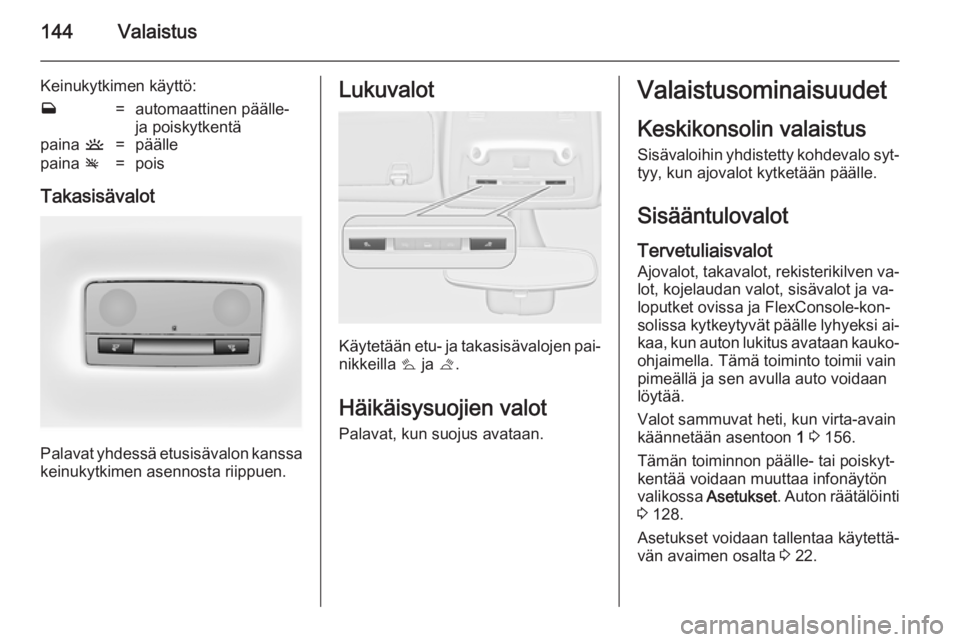

144Valaistus
Keinukytkimen käyttö:w=automaattinen päälle-
ja poiskytkentäpaina u=päällepaina v=pois
Takasisävalot
Palavat yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Lukuvalot
Käytetään etu- ja takasisävalojen pai‐
nikkeilla s ja t.
Häikäisysuojien valot Palavat, kun suojus avataan.
Valaistusominaisuudet
Keskikonsolin valaistus
Sisävaloihin yhdistetty kohdevalo syt‐
tyy, kun ajovalot kytketään päälle.
Sisääntulovalot
Tervetuliaisvalot
Ajovalot, takavalot, rekisterikilven va‐ lot, kojelaudan valot, sisävalot ja va‐
loputket ovissa ja FlexConsole-kon‐
solissa kytkeytyvät päälle lyhyeksi ai‐
kaa, kun auton lukitus avataan kauko- ohjaimella. Tämä toiminto toimii vain
pimeällä ja sen avulla auto voidaan
löytää.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 156.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset . Auton räätälöinti
3 128.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.

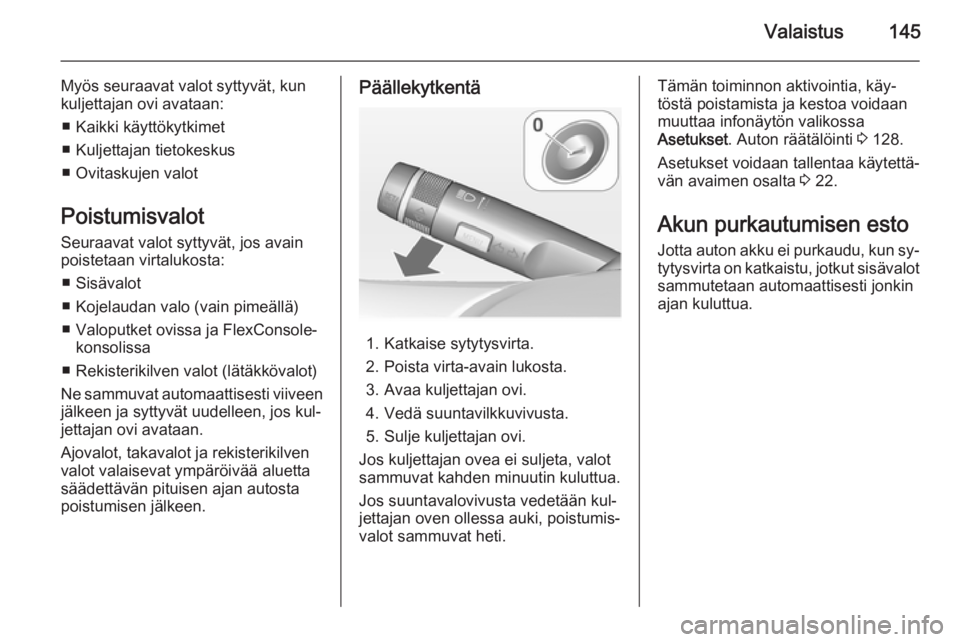

Valaistus145
Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
■ Kaikki käyttökytkimet
■ Kuljettajan tietokeskus
■ Ovitaskujen valot
Poistumisvalot
Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
■ Sisävalot
■ Kojelaudan valo (vain pimeällä)
■ Valoputket ovissa ja FlexConsole- konsolissa
■ Rekisterikilven valot (lätäkkövalot)
Ne sammuvat automaattisesti viiveen
jälkeen ja syttyvät uudelleen, jos kul‐
jettajan ovi avataan.
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.Päällekytkentä
1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon aktivointia, käy‐
töstä poistamista ja kestoa voidaan
muuttaa infonäytön valikossa
Asetukset . Auton räätälöinti 3 128.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.
Akun purkautumisen esto
Jotta auton akku ei purkaudu, kun sy‐
tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

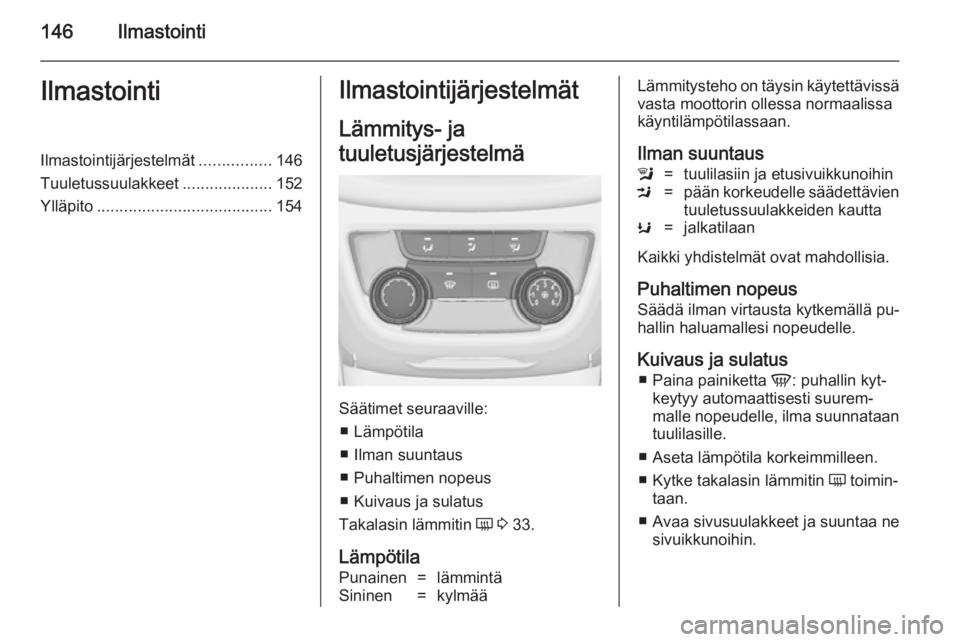

146IlmastointiIlmastointiIlmastointijärjestelmät................146
Tuuletussuulakkeet ....................152
Ylläpito ....................................... 154Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ■ Lämpötila
■ Ilman suuntaus
■ Puhaltimen nopeus
■ Kuivaus ja sulatus
Takalasin lämmitin Ü 3 33.
Lämpötila
Punainen=lämmintäSininen=kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntausl=tuulilasiin ja etusivuikkunoihinM=pään korkeudelle säädettävien tuuletussuulakkeiden kauttaK=jalkatilaan
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.

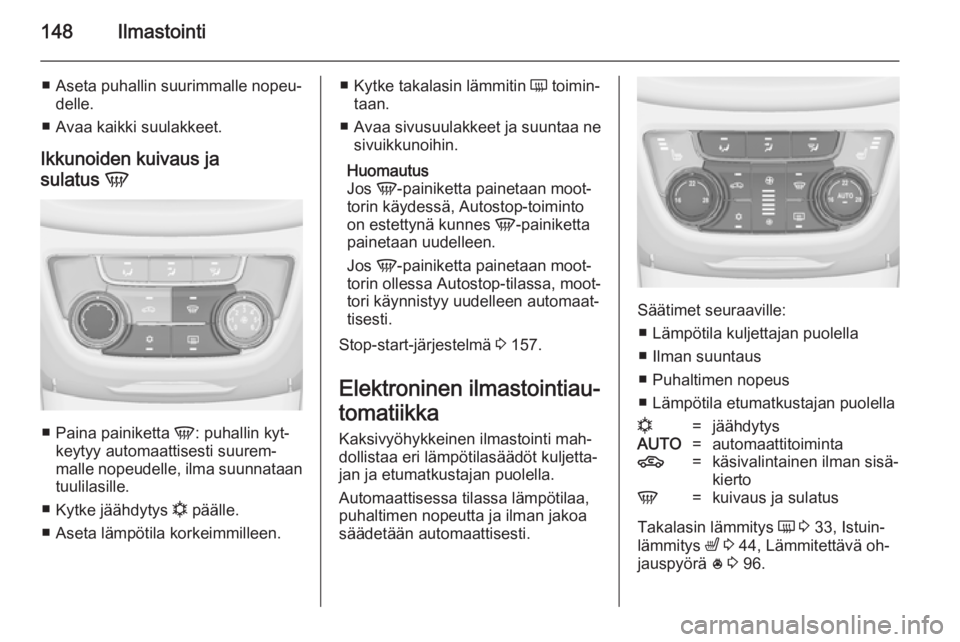

Kuivaus ja sulatus ■ Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Aseta lämpötila korkeimmilleen. ■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.

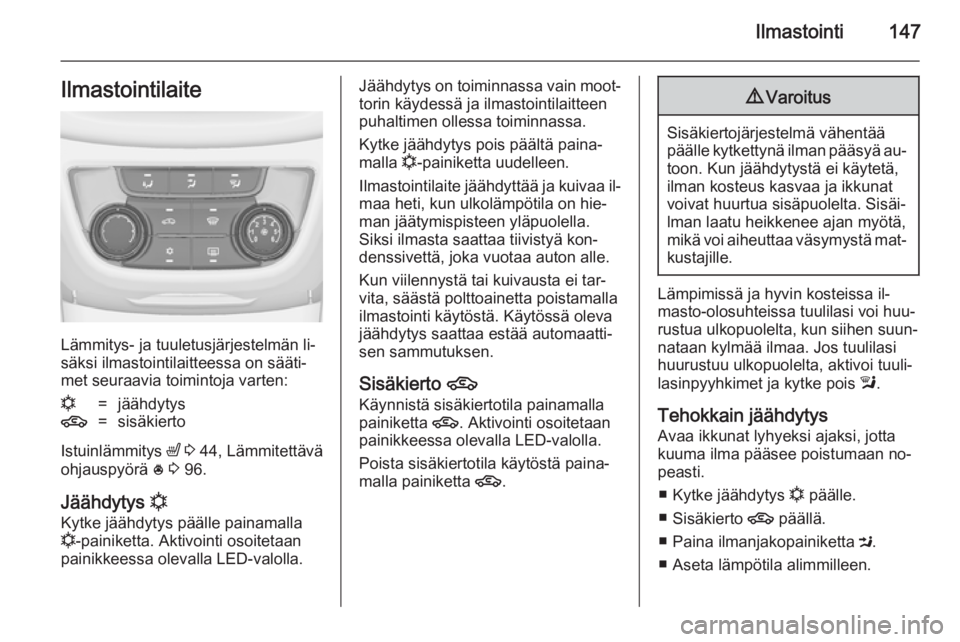

Ilmastointi147Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n=jäähdytys4=sisäkierto
Istuinlämmitys ß 3 44, Lämmitettävä
ohjauspyörä * 3 96.
Jäähdytys n
Kytke jäähdytys päälle painamalla
n ‑painiketta. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.
Jäähdytys on toiminnassa vain moot‐
torin käydessä ja ilmastointilaitteen
puhaltimen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n‑painiketta uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa il‐ maa heti, kun ulkolämpötila on hie‐
man jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä kon‐
denssivettä, joka vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Käytössä oleva
jäähdytys saattaa estää automaatti‐
sen sammutuksen.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
painiketta 4. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.
Poista sisäkiertotila käytöstä paina‐
malla painiketta 4.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa il‐
masto-olosuhteissa tuulilasi voi huu‐
rustua ulkopuolelta, kun siihen suun‐ nataan kylmää ilmaa. Jos tuulilasi
huurustuu ulkopuolelta, aktivoi tuuli‐
lasinpyyhkimet ja kytke pois l.
Tehokkain jäähdytys Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
■ Kytke jäähdytys n päälle.
■ Sisäkierto 4 päällä.
■ Paina ilmanjakopainiketta M.
■ Aseta lämpötila alimmilleen.

148Ilmastointi
■ Aseta puhallin suurimmalle nopeu‐delle.
■ Avaa kaikki suulakkeet.
Ikkunoiden kuivaus ja
sulatus V
■
Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Kytke jäähdytys n päälle.
■ Aseta lämpötila korkeimmilleen.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos V-painiketta painetaan moot‐
torin käydessä, Autostop-toiminto
on estettynä kunnes V-painiketta
painetaan uudelleen.
Jos V-painiketta painetaan moot‐
torin ollessa Autostop-tilassa, moot‐
tori käynnistyy uudelleen automaat‐ tisesti.
Stop-start-järjestelmä 3 157.
Elektroninen ilmastointiau‐
tomatiikka
Kaksivyöhykkeinen ilmastointi mah‐
dollistaa eri lämpötilasäädöt kuljetta‐
jan ja etumatkustajan puolella.
Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilman jakoa
säädetään automaattisesti.
Säätimet seuraaville:
■ Lämpötila kuljettajan puolella
■ Ilman suuntaus
■ Puhaltimen nopeus
■ Lämpötila etumatkustajan puolella
n=jäähdytysAUTO=automaattitoiminta4=käsivalintainen ilman sisä‐
kiertoV=kuivaus ja sulatus
Takalasin lämmitys Ü 3 33, Istuin‐
lämmitys ß 3 44, Lämmitettävä oh‐
jauspyörä * 3 96.
