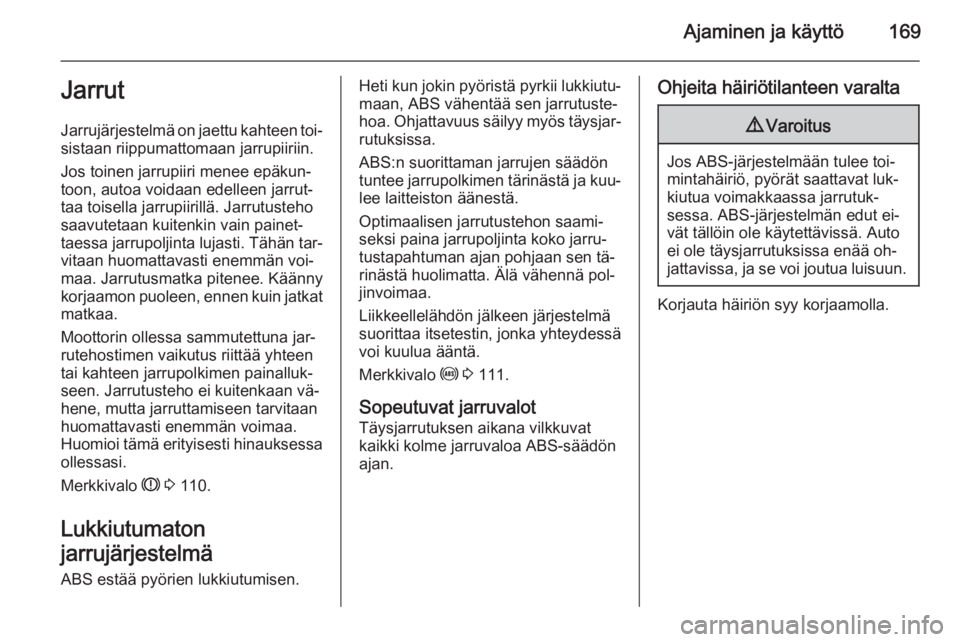

Ajaminen ja käyttö169Jarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 110.
Lukkiutumaton
jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐ maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 111.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.

170Ajaminen ja käyttöSeisontajarruManuaalinen seisontajarru
Kytke seisontajarru aina tiukasti pai‐
namatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdol‐
lista.
Vapauta seisontajarru seuraavasti:
vedä vipua hieman ylöspäin, paina
vapautusnuppia ja laske vipu täysin
alas.
Paina samaan aikaan jarrupoljinta
seisontajarrun käyttöön tarvittavien
voimien pienentämiseksi.
Merkkivalo R 3 110.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoiminen
seisontajarru kytkeytyy automaatti‐
sesti riittävällä voimalla. Kytkeytymis‐
voima maksimointi esim. pysäköi‐ täessä perävaunun kanssa tai mä‐
keen; vedä kytkimestä m kaksi ker‐
taa.
Sähkötoiminen seisontajarru on kyt‐
kettynä, kun merkkivalo m palaa
3 110.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐ mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 110.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään (automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.

Ajaminen ja käyttö171

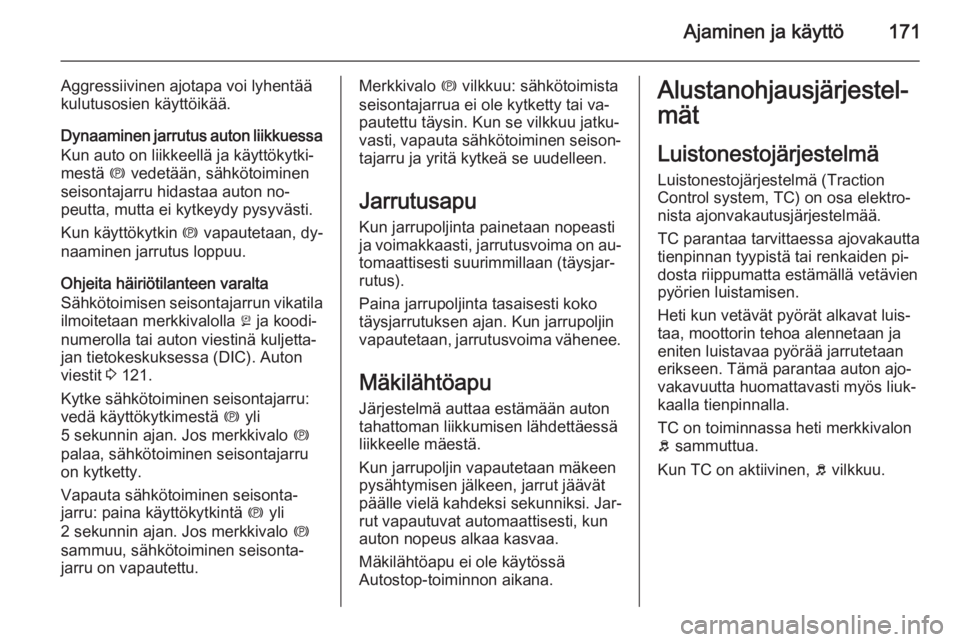

Aggressiivinen ajotapa voi lyhentää
kulutusosien käyttöikää.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila
ilmoitetaan merkkivalolla j ja koodi‐
numerolla tai auton viestinä kuljetta‐ jan tietokeskuksessa (DIC). Auton
viestit 3 121.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐
jarru on vapautettu.Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐ vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu
Kun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole käytössä
Autostop-toiminnon aikana.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä
Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien
pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon b sammuttua.
Kun TC on aktiivinen, b vilkkuu.

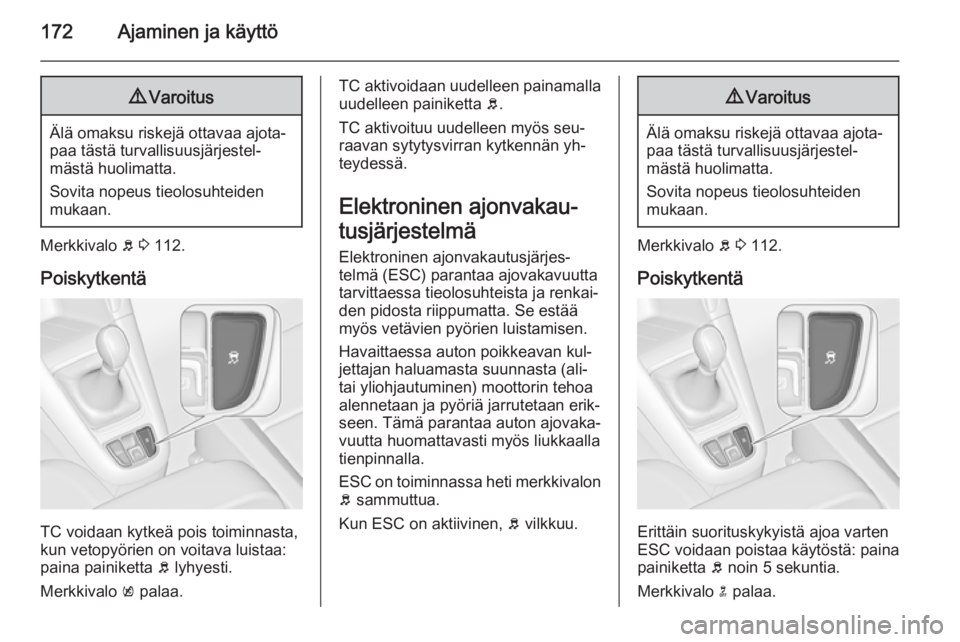

172Ajaminen ja käyttö9Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
TC voidaan kytkeä pois toiminnasta,
kun vetopyörien on voitava luistaa:
paina painiketta b lyhyesti.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen painiketta b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakau‐
tusjärjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös vetävien pyörien luistamisen.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon
b sammuttua.
Kun ESC on aktiivinen, b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 112.
Poiskytkentä
Erittäin suorituskykyistä ajoa varten
ESC voidaan poistaa käytöstä: paina painiketta b noin 5 sekuntia.
Merkkivalo n palaa.

Ajaminen ja käyttö173
ESC aktivoidaan uudelleen paina‐
malla uudelleen painiketta b. Jos TC-
järjestelmä poistettiin aiemmin käy‐ töstä, sekä TC että ESC aktivoidaan
uudelleen.
ESC aktivoituu uudelleen myös seu‐ raavan sytytysvirran kytkennän yh‐
teydessä.

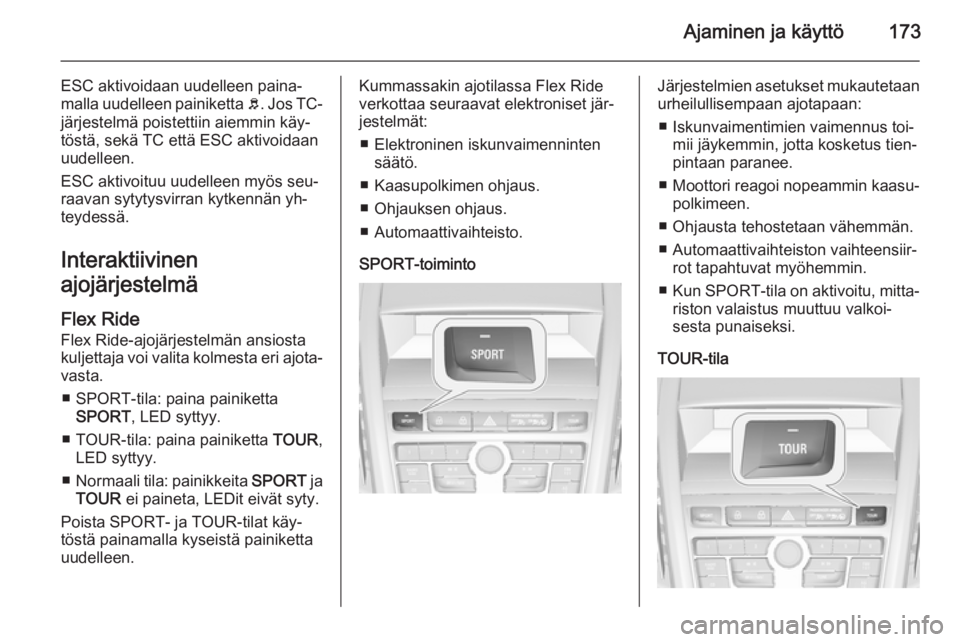

Interaktiivinen
ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta
kuljettaja voi valita kolmesta eri ajota‐
vasta.
■ SPORT-tila: paina painiketta SPORT , LED syttyy.
■ TOUR-tila: paina painiketta TOUR,
LED syttyy.
■ Normaali tila: painikkeita SPORT ja
TOUR ei paineta, LEDit eivät syty.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
■ Elektroninen iskunvaimenninten säätö.
■ Kaasupolkimen ohjaus.
■ Ohjauksen ohjaus.
■ Automaattivaihteisto.
SPORT-toimintoJärjestelmien asetukset mukautetaan urheilullisempaan ajotapaan:
■ Iskunvaimentimien vaimennus toi‐ mii jäykemmin, jotta kosketus tien‐
pintaan paranee.
■ Moottori reagoi nopeammin kaasu‐
polkimeen.
■ Ohjausta tehostetaan vähemmän.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat myöhemmin.
■ Kun SPORT -tila on aktivoitu, mitta‐
riston valaistus muuttuu valkoi‐
sesta punaiseksi.
TOUR-tila

174Ajaminen ja käyttö

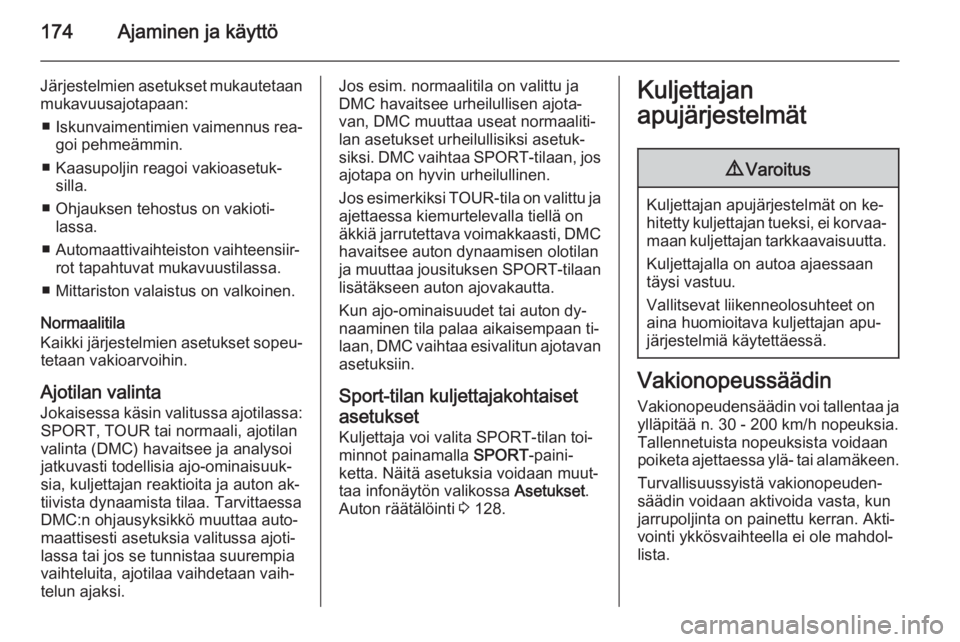

Järjestelmien asetukset mukautetaanmukavuusajotapaan:
■ Iskunvaimentimien vaimennus rea‐
goi pehmeämmin.
■ Kaasupoljin reagoi vakioasetuk‐ silla.
■ Ohjauksen tehostus on vakioti‐ lassa.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat mukavuustilassa.
■ Mittariston valaistus on valkoinen.
Normaalitila
Kaikki järjestelmien asetukset sopeu‐ tetaan vakioarvoihin.
Ajotilan valinta
Jokaisessa käsin valitussa ajotilassa: SPORT, TOUR tai normaali, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐
lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.Jos esim. normaalitila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos esimerkiksi TOUR-tila on valittu ja
ajettaessa kiemurtelevalla tiellä on
äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
lisätäkseen auton ajovakautta.
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐
laan, DMC vaihtaa esivalitun ajotavan asetuksiin.
Sport-tilan kuljettajakohtaiset
asetukset
Kuljettaja voi valita SPORT-tilan toi‐
minnot painamalla SPORT-paini‐
ketta. Näitä asetuksia voidaan muut‐
taa infonäytön valikossa Asetukset.
Auton räätälöinti 3 128.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja
ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.

Ajaminen ja käyttö175
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa.
Merkkivalo m 3 114.
Päällekytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.Poiskytkentä
Paina painiketta y, merkkivalo m
mittaristossa syttyy valkoisena. Vaki‐
onopeussäädin on poissa käytöstä.
Viimeksi käytetty asetus tallennetaan
muistiin, jotta siihen voidaan myö‐
hemmin palata.
Automaattinen pois kytkeytyminen: ■ ajonopeus alle n. 30 km/h,
■ ajonopeus yli n. 200 km/h,
■ jarrupoljinta painettaessa,
■ painettaessa kytkinpoljinta muuta‐ man sekunnin ajan,
■ valintavipu on asennossa N,
■ moottorin käyntinopeus on hyvin al‐
hainen,
■ luistonestojärjestelmä tai elektroni‐ nen ajonvakautusjärjestelmä toimii.
Palaaminen tallennettuun nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.

176Ajaminen ja käyttö
Poiskytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa sammuu. Tallennettu no‐
peus poistetaan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 25 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksen ylärivillä
järjestelmän ollessa aktiivinen.Päällekytkentä
Paina painiketta L. Jos vakionopeus‐
säädin tai mukautuva vakionopeus‐
säädin on aktivoitu aiemmin, se kyt‐
keytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus
Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐ kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐ deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen
muuttaminen Käännä nopeusrajoittimen ollessaaktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.

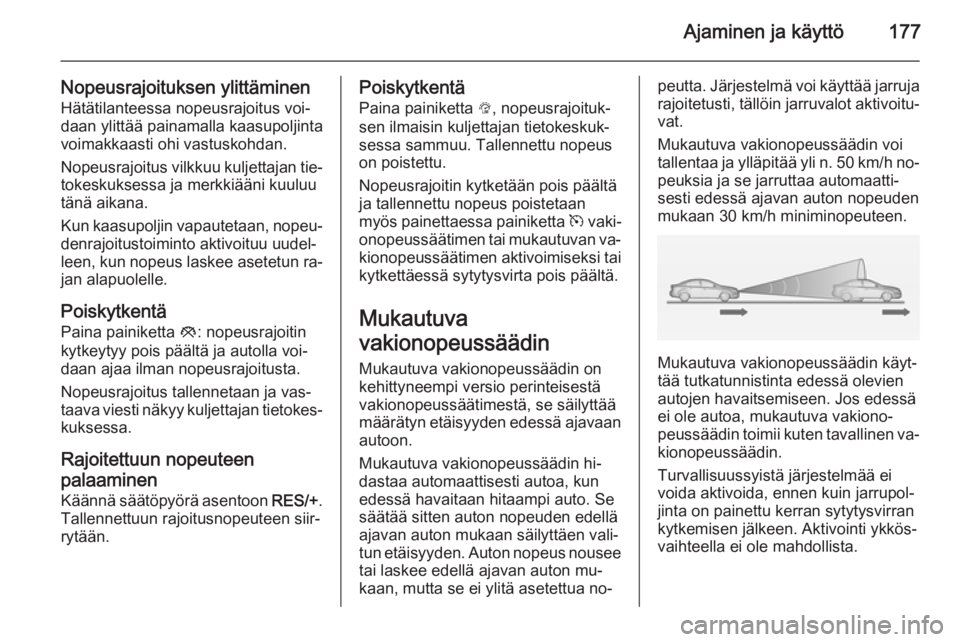

Ajaminen ja käyttö177
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja merkkiääni kuuluu
tänä aikana.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina painiketta y: nopeusrajoitin
kytkeytyy pois päältä ja autolla voi‐
daan ajaa ilman nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐
kuksessa.
Rajoitettuun nopeuteen
palaaminen Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.Poiskytkentä
Paina painiketta L, nopeusrajoituk‐
sen ilmaisin kuljettajan tietokeskuk‐
sessa sammuu. Tallennettu nopeus on poistettu.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa painiketta m vaki‐
onopeussäätimen tai mukautuvan va‐
kionopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä.
Mukautuva
vakionopeussäädin Mukautuva vakionopeussäädin on
kehittyneempi versio perinteisestä
vakionopeussäätimestä, se säilyttää
määrätyn etäisyyden edessä ajavaan
autoon.
Mukautuva vakionopeussäädin hi‐
dastaa automaattisesti autoa, kun
edessä havaitaan hitaampi auto. Se
säätää sitten auton nopeuden edellä
ajavan auton mukaan säilyttäen vali‐
tun etäisyyden. Auton nopeus nousee tai laskee edellä ajavan auton mu‐
kaan, mutta se ei ylitä asetettua no‐peutta. Järjestelmä voi käyttää jarruja
rajoitetusti, tällöin jarruvalot aktivoitu‐
vat.
Mukautuva vakionopeussäädin voi
tallentaa ja ylläpitää yli n. 50 km/h no‐ peuksia ja se jarruttaa automaatti‐
sesti edessä ajavan auton nopeuden
mukaan 30 km/h miniminopeuteen.
Mukautuva vakionopeussäädin käyt‐
tää tutkatunnistinta edessä olevien
autojen havaitsemiseen. Jos edessä
ei ole autoa, mukautuva vakiono‐
peussäädin toimii kuten tavallinen va‐ kionopeussäädin.
Turvallisuussyistä järjestelmää ei
voida aktivoida, ennen kuin jarrupol‐
jinta on painettu kerran sytytysvirran
kytkemisen jälkeen. Aktivointi ykkös‐
vaihteella ei ole mahdollista.

178Ajaminen ja käyttö
Mukautuvaa vakionopeussäädintä
suositellaan käytettäväksi lähinnä pit‐ killä suorilla teillä, kuten moottori- ja
maanteillä, joilla liikenne on tasaista.
Älä käytä järjestelmää, jos tasaisen
nopeuden ylläpito ei ole suositelta‐
vaa.
Merkkivalo A 3 114, m 3 114.9 Varoitus
Kuljettajan tulee aina keskittyä
täysin ajamiseen käytettäessä
mukautuvaa vakionopeussää‐
dintä. Auto pysyy täysin kuljettajan
hallinnassa, koska jarrupolki‐
mella, kaasupolkimella ja peruu‐
tuskytkimellä on etusija mukautu‐
van vakionopeussäätimen toimin‐
taan nähden.
Päällekytkentä
Paina painiketta C kytkeäksesi mu‐
kautuvan vakionopeussäätimen päälle. Merkkivalo m syttyy valkoi‐
sena.
Aktivointi asettamalla nopeus Mukautuva vakionopeussäädin voi‐
daan aktivoida nopeuksilla 50 km/h -
180 km/h.
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-;
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m syttyy
vihreänä.
Mukautuvan vakionopeussäätimen
symboli, etäisyysasetus ja asetettu
nopeus näkyvät kuljettajan tietokes‐
kuksen ylärivillä.
Kaasupoljin voidaan vapauttaa. Mu‐
kautuva vakionopeussäädin pysyy
aktivoituna vaihteenvaihdon aikana.
