OPEL ZAFIRA C 2014.5 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2014.5Pages: 293, PDF Size: 9.03 MB
Page 61 of 293
Istuimet, turvajärjestelmät59
Turvatyynyn poistaminen käytöstä
3 57.
Turvatyynyn tarra 3 54.
Oikean järjestelmän valinta
Lasten turvajärjestelmät on kätevintä
kiinnittää takaistuimille.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin mah‐
dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikko selkäranka ei
joudu mahdollisessa onnettomuusti‐ lanteessa niin kovan rasituksen koh‐
teeksi.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia lasten turvajärjestelmiä
voi käyttää. Tarkista lasten turvaistui‐ mien pakollista käyttöä koskevat pai‐
kalliset lait ja säädökset.
Tarkista, että asennettava lasten tur‐
vajärjestelmä on yhteensopiva auto‐
tyypin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.Lapset saavat nousta autoon ja pois‐tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvaistuinta ei käytetä, se
on kiinnitettävä turvavyöllä tai poistet‐ tava autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.
Page 62 of 293
60Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudet
Paino- tai ikäluokka
Etumatkustajan istuimella
Toisen istuinrivin
ulkopaikoilla
Toisen
istuinrivin keski‐
mmäisellä is‐
tuinpaikallaKolmannen
istuinrivin istuin‐
paikoillaturvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiudessaRyhmä 0: enintään 10 kg
tai noin 10 kkXU 1UXURyhmä 0+: enintään 13 kg
tai noin 2 vuottaXU 1UXURyhmä I: 9–18 kg
tai noin 8 kk – 4 vuottaXU 1UXURyhmä II: 15–25 kg
tai noin 3–7 vuottaXXUXURyhmä III: 22–36 kg
tai noin 6–12 vuottaXXUXU1=Kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon.
Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pysty‐
asentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.U=Yleiskelpoinen kolmipisteturvavyön yhteydessä.X=Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.
Page 63 of 293
Istuimet, turvajärjestelmät61
Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaToisen
istuinrivin
ulkopaikoillaToisen
istuinrivin keski‐
mmäisellä is‐
tuinpaikallaKolmannen
istuinrivin istuin‐
paikoillaRyhmä 0: enintään 10 kgEISO/R1XILXXRyhmä 0+: enintään 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXRyhmä I: 9–18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXRyhmä II: 15-25 kg tai noin
3-7 vuottaXILXXRyhmä III: 22-36 kg tai noin
6-12 vuottaXILXXIL=Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF=Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käy‐
tettäviksi tässä painoluokassa.X=Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

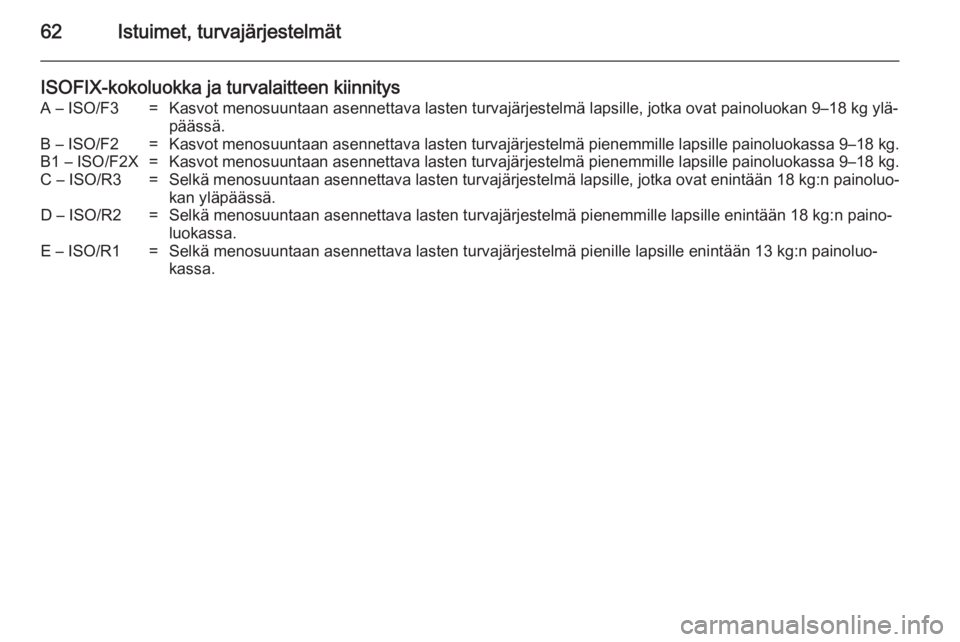

Page 64 of 293
62Istuimet, turvajärjestelmät
ISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3=Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐päässä.B – ISO/F2=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.B1 – ISO/F2X=Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.C – ISO/R3=Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässä.D – ISO/R2=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1=Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

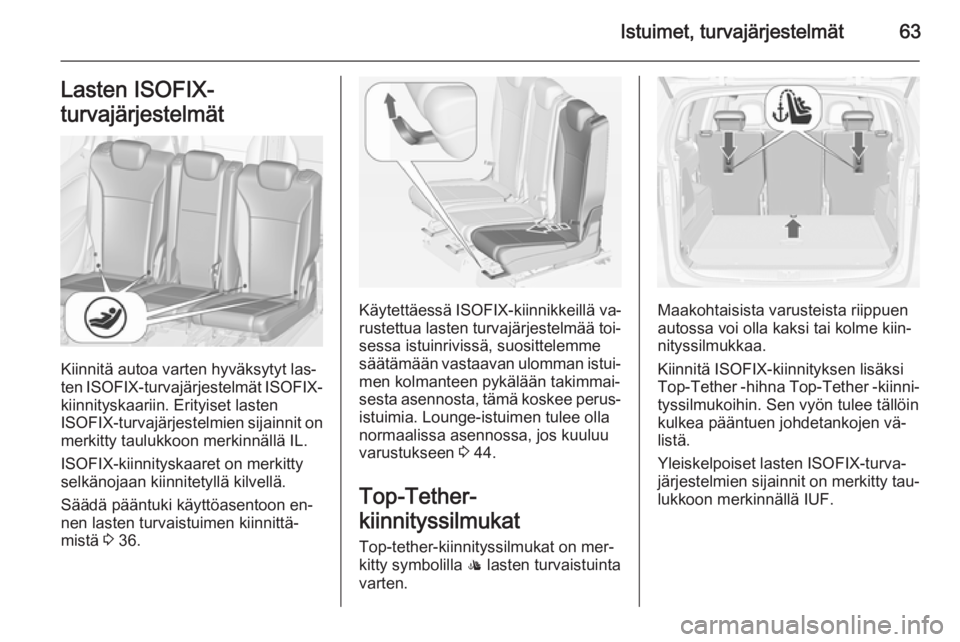

Page 65 of 293
Istuimet, turvajärjestelmät63Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Säädä pääntuki käyttöasentoon en‐
nen lasten turvaistuimen kiinnittä‐
mistä 3 36.
Käytettäessä ISOFIX-kiinnikkeillä va‐
rustettua lasten turvajärjestelmää toi‐ sessa istuinrivissä, suosittelemme
säätämään vastaavan ulomman istui‐
men kolmanteen pykälään takimmai‐
sesta asennosta, tämä koskee perus‐
istuimia. Lounge-istuimen tulee olla
normaalissa asennossa, jos kuuluu
varustukseen 3 44.
Top-Tether-
kiinnityssilmukat
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

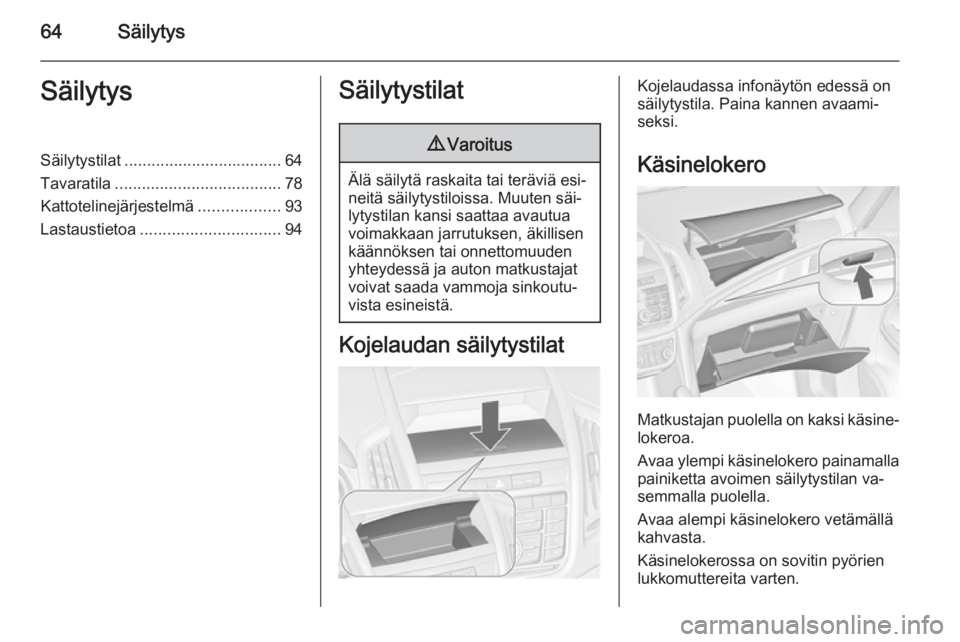

Page 66 of 293
64SäilytysSäilytysSäilytystilat................................... 64
Tavaratila ..................................... 78
Kattotelinejärjestelmä ..................93
Lastaustietoa ............................... 94Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Kojelaudassa infonäytön edessä on
säilytystila. Paina kannen avaami‐
seksi.
Käsinelokero
Matkustajan puolella on kaksi käsine‐ lokeroa.
Avaa ylempi käsinelokero painamalla
painiketta avoimen säilytystilan va‐
semmalla puolella.
Avaa alempi käsinelokero vetämällä
kahvasta.
Käsinelokerossa on sovitin pyörien
lukkomuttereita varten.

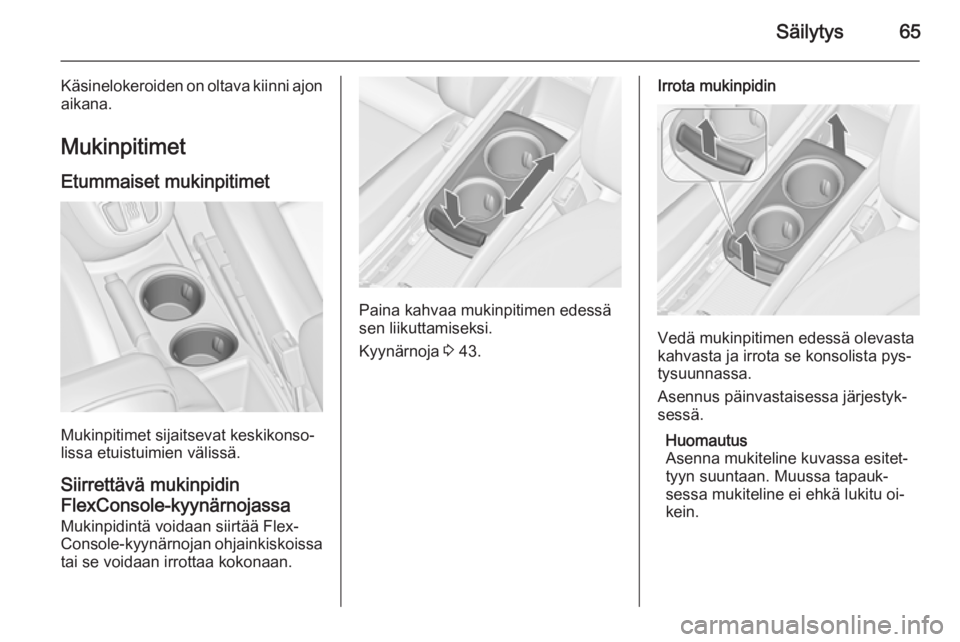

Page 67 of 293
Säilytys65
Käsinelokeroiden on oltava kiinni ajon
aikana.
Mukinpitimet
Etummaiset mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa etuistuimien välissä.
Siirrettävä mukinpidin
FlexConsole-kyynärnojassa
Mukinpidintä voidaan siirtää Flex‐
Console-kyynärnojan ohjainkiskoissa
tai se voidaan irrottaa kokonaan.
Paina kahvaa mukinpitimen edessä
sen liikuttamiseksi.
Kyynärnoja 3 43.
Irrota mukinpidin
Vedä mukinpitimen edessä olevasta
kahvasta ja irrota se konsolista pys‐
tysuunnassa.
Asennus päinvastaisessa järjestyk‐
sessä.
Huomautus
Asenna mukiteline kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa mukiteline ei ehkä lukitu oi‐
kein.

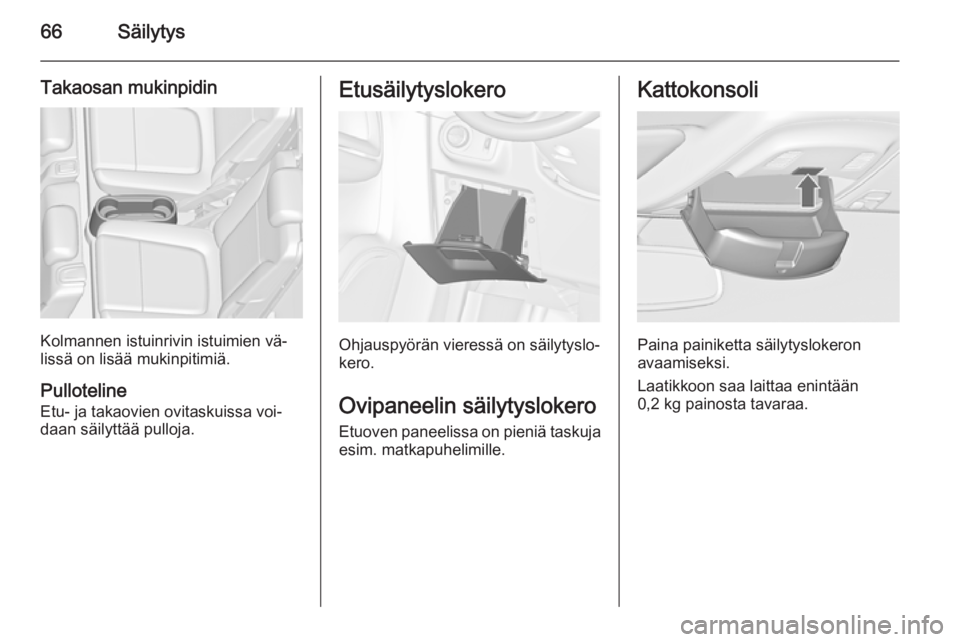

Page 68 of 293
66Säilytys
Takaosan mukinpidin
Kolmannen istuinrivin istuimien vä‐
lissä on lisää mukinpitimiä.
Pulloteline
Etu- ja takaovien ovitaskuissa voi‐
daan säilyttää pulloja.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Ovipaneelin säilytyslokero Etuoven paneelissa on pieniä taskuja esim. matkapuhelimille.
Kattokonsoli
Paina painiketta säilytyslokeron
avaamiseksi.
Laatikkoon saa laittaa enintään
0,2 kg painosta tavaraa.

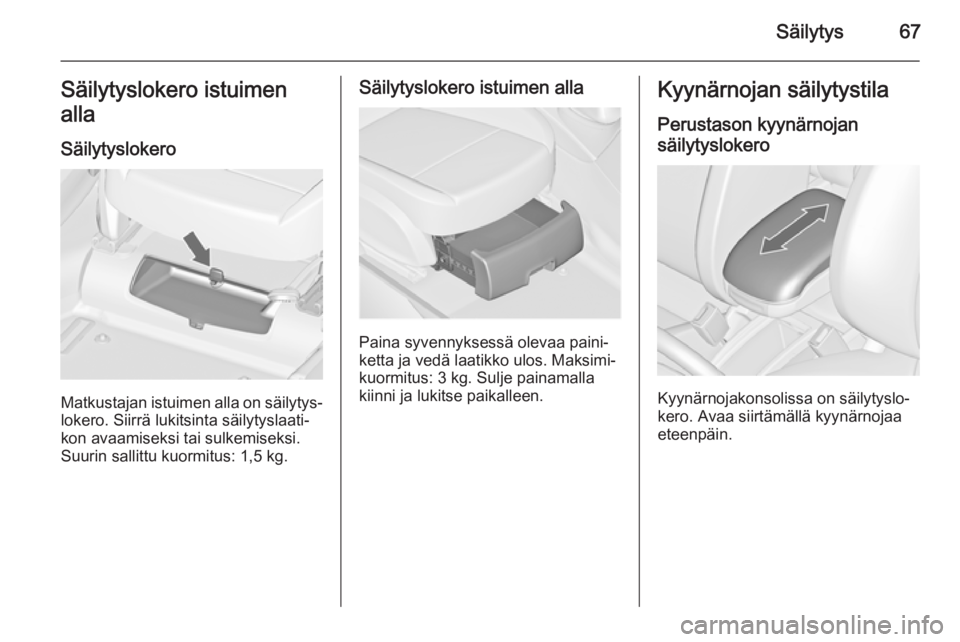

Page 69 of 293
Säilytys67Säilytyslokero istuimen
alla
Säilytyslokero
Matkustajan istuimen alla on säilytys‐lokero. Siirrä lukitsinta säilytyslaati‐
kon avaamiseksi tai sulkemiseksi.
Suurin sallittu kuormitus: 1,5 kg.
Säilytyslokero istuimen alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
Perustason kyynärnojan
säilytyslokero
Kyynärnojakonsolissa on säilytyslo‐
kero. Avaa siirtämällä kyynärnojaa
eteenpäin.

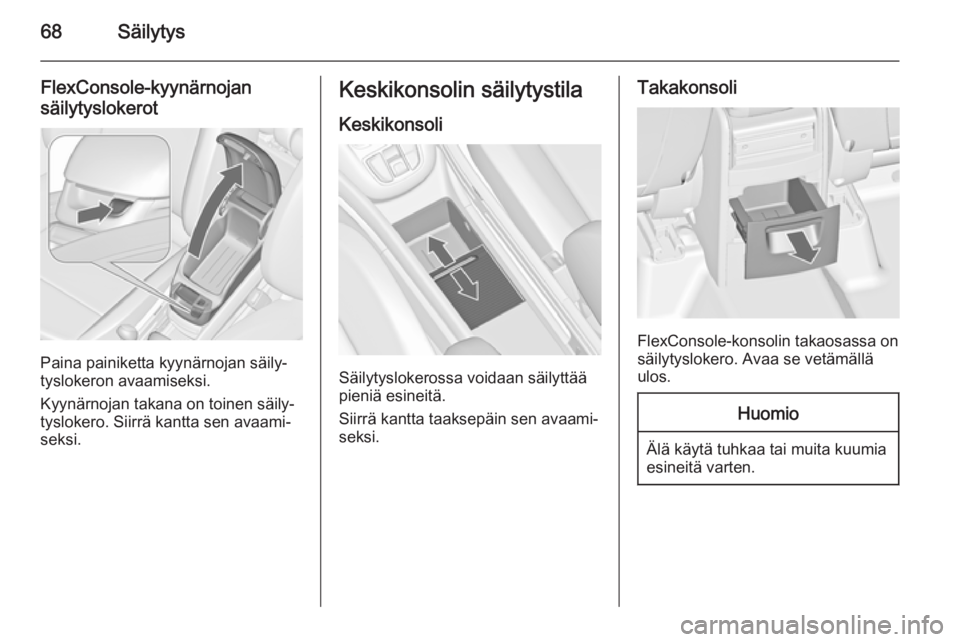

Page 70 of 293
68Säilytys
FlexConsole-kyynärnojansäilytyslokerot
Paina painiketta kyynärnojan säily‐
tyslokeron avaamiseksi.
Kyynärnojan takana on toinen säily‐
tyslokero. Siirrä kantta sen avaami‐ seksi.
Keskikonsolin säilytystila
Keskikonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Siirrä kantta taaksepäin sen avaami‐ seksi.
Takakonsoli
FlexConsole-konsolin takaosassa on
säilytyslokero. Avaa se vetämällä
ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.
