Avaimet, ovet ja ikkunat29Ulkopeilit
Kupera muoto
Kuperassa ulkopeilissä on asfäärinen
alue ja se vähentää kuolleita kohtia.
Peilin muodon johdosta kohteet vai‐
kuttavat pienemmiltä, joten etäisyyk‐
siä on vaikeampi arvioida.
Kuolleen kulman varoitus 3 197
Sähkötoiminen säätöValitse kyseinen ulkopeili kääntä‐
mällä säädintä vasemmalle (L) tai oi‐
kealle (R). Käännä sitten säädintä
säätääksesi peiliä.
Asennossa 0 mitään peiliä ei ole va‐
littu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden pa‐
rantamiseksi ovipeili kääntyy sivulle
riittävän voimakkaasta iskusta. Pa‐
lauta peili alkuasentoonsa painamalla peilikoteloa kevyesti.
Sähkötoiminen kääntäminen
Käännä säädin asentoon 0 ja paina
säädin sitten alas. Molemmat ulko‐
peilit kääntyvät autoa vasten.
Paina säädin uudelleen alas –
molemmat ulkopeilit palaavat alkupe‐
räiseen asentoonsa.
Jos autoa vasten sähkötoimisesti
käännetty peili on käännetty käsin ulos, niin painettaessa käyttösäädin
alas vain toinen peili kääntyy ulos
sähkötoimisesti.

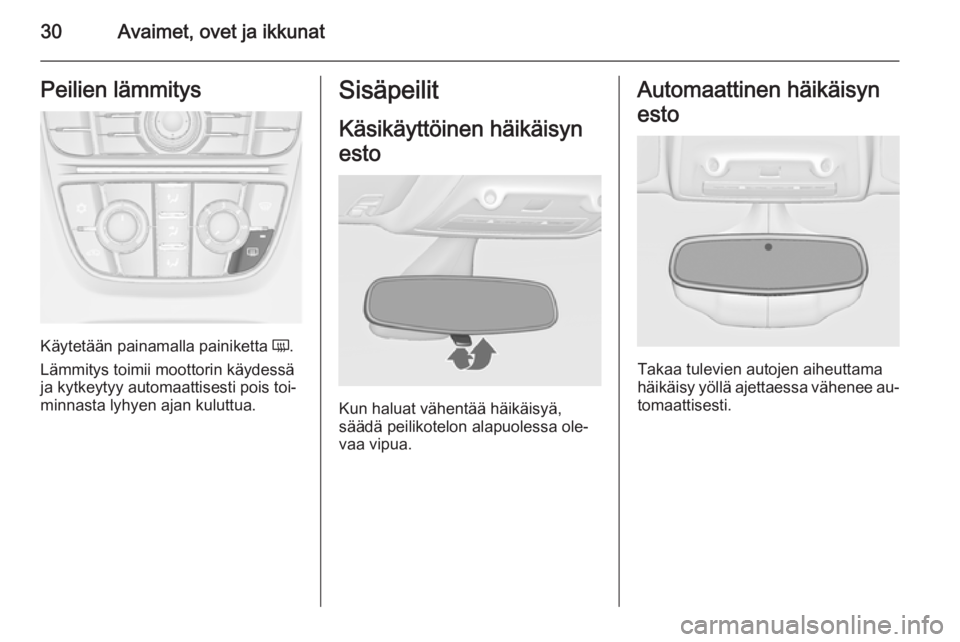

30Avaimet, ovet ja ikkunatPeilien lämmitys
Käytetään painamalla painiketta Ü.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois toi‐ minnasta lyhyen ajan kuluttua.
Sisäpeilit
Käsikäyttöinen häikäisynesto
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa ole‐
vaa vipua.
Automaattinen häikäisyn
esto
Takaa tulevien autojen aiheuttama
häikäisy yöllä ajettaessa vähenee au‐ tomaattisesti.

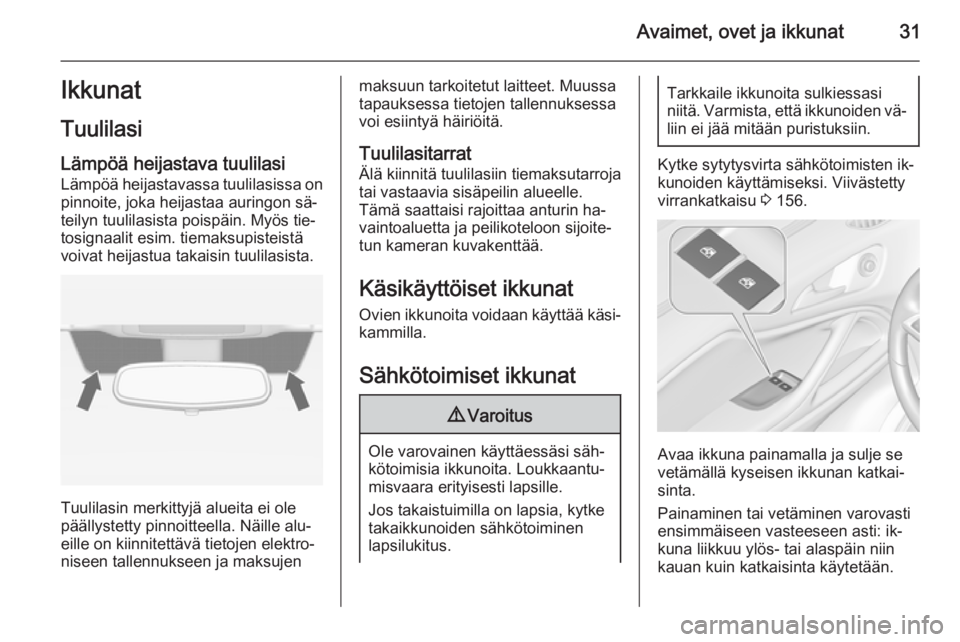

Avaimet, ovet ja ikkunat31Ikkunat
Tuulilasi
Lämpöä heijastava tuulilasi Lämpöä heijastavassa tuulilasissa on
pinnoite, joka heijastaa auringon sä‐
teilyn tuulilasista poispäin. Myös tie‐
tosignaalit esim. tiemaksupisteistä
voivat heijastua takaisin tuulilasista.
Tuulilasin merkittyjä alueita ei ole
päällystetty pinnoitteella. Näille alu‐
eille on kiinnitettävä tietojen elektro‐
niseen tallennukseen ja maksujen
maksuun tarkoitetut laitteet. Muussa
tapauksessa tietojen tallennuksessa
voi esiintyä häiriöitä.
Tuulilasitarrat Älä kiinnitä tuulilasiin tiemaksutarroja
tai vastaavia sisäpeilin alueelle.
Tämä saattaisi rajoittaa anturin ha‐
vaintoaluetta ja peilikoteloon sijoite‐ tun kameran kuvakenttää.
Käsikäyttöiset ikkunat
Ovien ikkunoita voidaan käyttää käsi‐ kammilla.
Sähkötoimiset ikkunat9 Varoitus
Ole varovainen käyttäessäsi säh‐
kötoimisia ikkunoita. Loukkaantu‐
misvaara erityisesti lapsille.
Jos takaistuimilla on lapsia, kytke
takaikkunoiden sähkötoiminen
lapsilukitus.
Tarkkaile ikkunoita sulkiessasi
niitä. Varmista, että ikkunoiden vä‐
liin ei jää mitään puristuksiin.
Kytke sytytysvirta sähkötoimisten ik‐
kunoiden käyttämiseksi. Viivästetty
virrankatkaisu 3 156.
Avaa ikkuna painamalla ja sulje se
vetämällä kyseisen ikkunan katkai‐
sinta.
Painaminen tai vetäminen varovasti
ensimmäiseen vasteeseen asti: ik‐
kuna liikkuu ylös- tai alaspäin niin
kauan kuin katkaisinta käytetään.

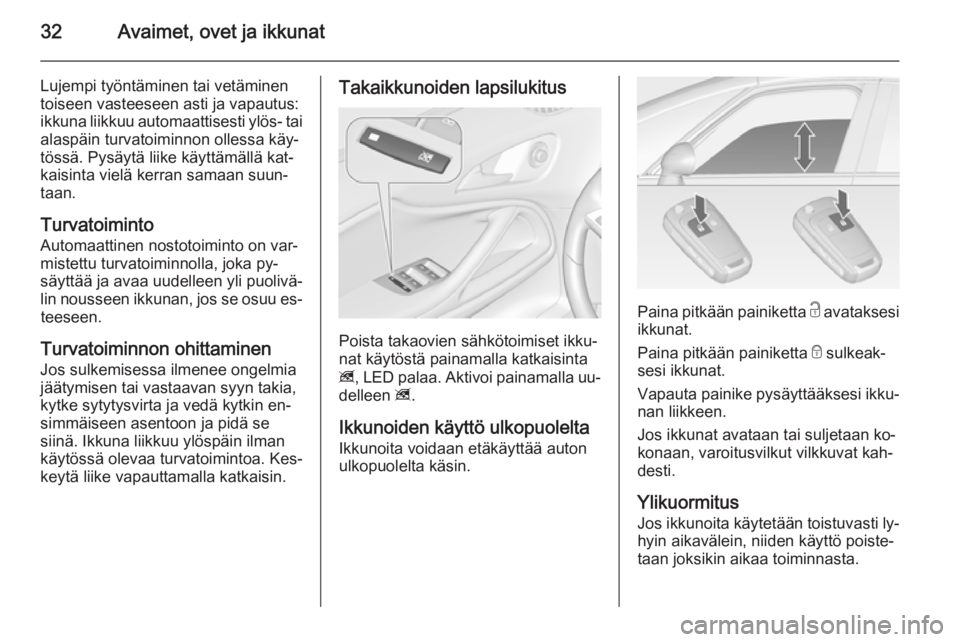

32Avaimet, ovet ja ikkunat
Lujempi työntäminen tai vetäminentoiseen vasteeseen asti ja vapautus:
ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa käy‐
tössä. Pysäytä liike käyttämällä kat‐
kaisinta vielä kerran samaan suun‐
taan.
Turvatoiminto
Automaattinen nostotoiminto on var‐
mistettu turvatoiminnolla, joka py‐
säyttää ja avaa uudelleen yli puolivä‐
lin nousseen ikkunan, jos se osuu es‐ teeseen.
Turvatoiminnon ohittaminen
Jos sulkemisessa ilmenee ongelmia
jäätymisen tai vastaavan syyn takia,
kytke sytytysvirta ja vedä kytkin en‐
simmäiseen asentoon ja pidä se
siinä. Ikkuna liikkuu ylöspäin ilman
käytössä olevaa turvatoimintoa. Kes‐
keytä liike vapauttamalla katkaisin.Takaikkunoiden lapsilukitus
Poista takaovien sähkötoimiset ikku‐
nat käytöstä painamalla katkaisinta
z , LED palaa. Aktivoi painamalla uu‐
delleen z.
Ikkunoiden käyttö ulkopuolelta
Ikkunoita voidaan etäkäyttää auton
ulkopuolelta käsin.
Paina pitkään painiketta c avataksesi
ikkunat.
Paina pitkään painiketta e sulkeak‐
sesi ikkunat.
Vapauta painike pysäyttääksesi ikku‐
nan liikkeen.
Jos ikkunat avataan tai suljetaan ko‐
konaan, varoitusvilkut vilkkuvat kah‐
desti.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti ly‐
hyin aikavälein, niiden käyttö poiste‐
taan joksikin aikaa toiminnasta.

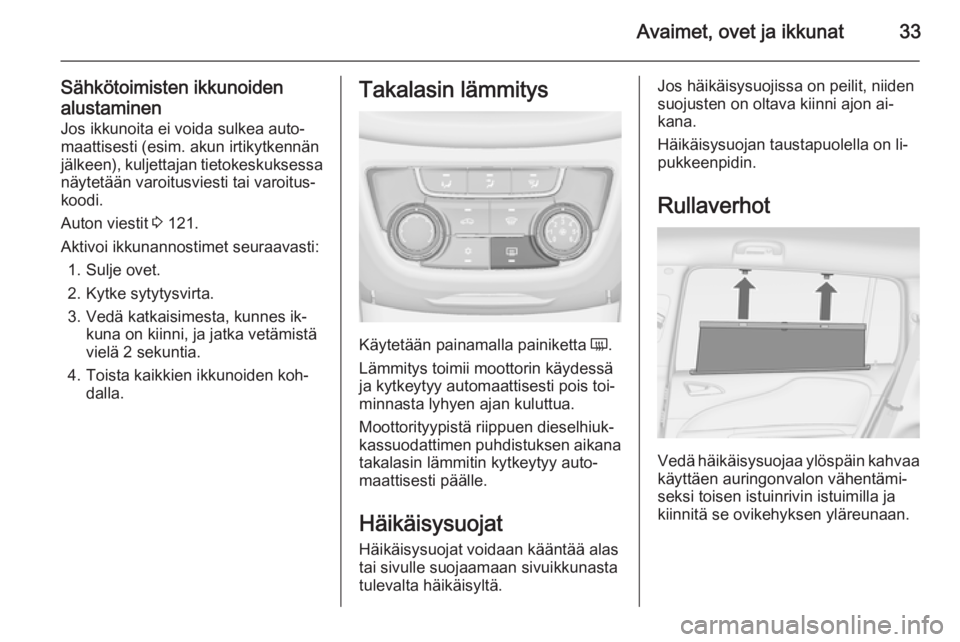

Avaimet, ovet ja ikkunat33
Sähkötoimisten ikkunoiden
alustaminen Jos ikkunoita ei voida sulkea auto‐maattisesti (esim. akun irtikytkennän jälkeen), kuljettajan tietokeskuksessa
näytetään varoitusviesti tai varoitus‐
koodi.
Auton viestit 3 121.
Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet.
2. Kytke sytytysvirta.
3. Vedä katkaisimesta, kunnes ik‐ kuna on kiinni, ja jatka vetämistä
vielä 2 sekuntia.
4. Toista kaikkien ikkunoiden koh‐ dalla.Takalasin lämmitys
Käytetään painamalla painiketta Ü.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois toi‐ minnasta lyhyen ajan kuluttua.
Moottorityypistä riippuen dieselhiuk‐ kassuodattimen puhdistuksen aikana
takalasin lämmitin kytkeytyy auto‐
maattisesti päälle.
Häikäisysuojat
Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.
Jos häikäisysuojissa on peilit, niiden
suojusten on oltava kiinni ajon ai‐
kana.
Häikäisysuojan taustapuolella on li‐
pukkeenpidin.
Rullaverhot
Vedä häikäisysuojaa ylöspäin kahvaa
käyttäen auringonvalon vähentämi‐
seksi toisen istuinrivin istuimilla ja
kiinnitä se ovikehyksen yläreunaan.

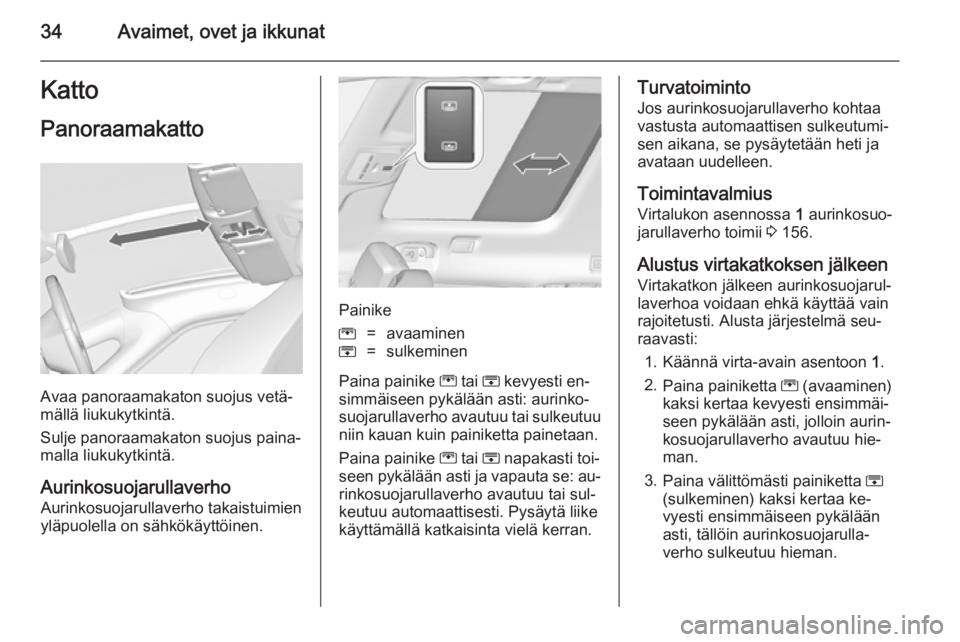

34Avaimet, ovet ja ikkunatKattoPanoraamakatto
Avaa panoraamakaton suojus vetä‐
mällä liukukytkintä.
Sulje panoraamakaton suojus paina‐ malla liukukytkintä.
Aurinkosuojarullaverho
Aurinkosuojarullaverho takaistuimien
yläpuolella on sähkökäyttöinen.
Painike
G=avaaminenH=sulkeminen
Paina painike G tai H kevyesti en‐
simmäiseen pykälään asti: aurinko‐
suojarullaverho avautuu tai sulkeutuu
niin kauan kuin painiketta painetaan.
Paina painike G tai H napakasti toi‐
seen pykälään asti ja vapauta se: au‐ rinkosuojarullaverho avautuu tai sul‐
keutuu automaattisesti. Pysäytä liike
käyttämällä katkaisinta vielä kerran.
Turvatoiminto
Jos aurinkosuojarullaverho kohtaa vastusta automaattisen sulkeutumi‐
sen aikana, se pysäytetään heti ja avataan uudelleen.
Toimintavalmius
Virtalukon asennossa 1 aurinkosuo‐
jarullaverho toimii 3 156.
Alustus virtakatkoksen jälkeen Virtakatkon jälkeen aurinkosuojarul‐
laverhoa voidaan ehkä käyttää vain
rajoitetusti. Alusta järjestelmä seu‐
raavasti:
1. Käännä virta-avain asentoon 1.
2. Paina painiketta G (avaaminen)
kaksi kertaa kevyesti ensimmäi‐
seen pykälään asti, jolloin aurin‐
kosuojarullaverho avautuu hie‐
man.
3. Paina välittömästi painiketta H
(sulkeminen) kaksi kertaa ke‐
vyesti ensimmäiseen pykälään
asti, tällöin aurinkosuojarulla‐
verho sulkeutuu hieman.

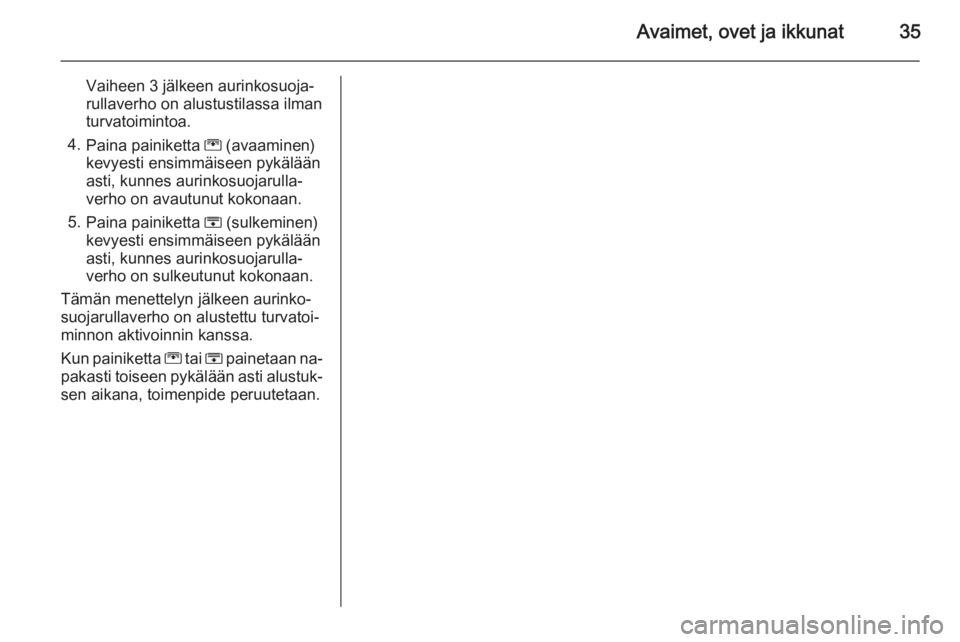

Avaimet, ovet ja ikkunat35
Vaiheen 3 jälkeen aurinkosuoja‐rullaverho on alustustilassa ilman
turvatoimintoa.
4. Paina painiketta G (avaaminen)
kevyesti ensimmäiseen pykälään asti, kunnes aurinkosuojarulla‐
verho on avautunut kokonaan.
5. Paina painiketta H (sulkeminen)
kevyesti ensimmäiseen pykälään
asti, kunnes aurinkosuojarulla‐
verho on sulkeutunut kokonaan.
Tämän menettelyn jälkeen aurinko‐
suojarullaverho on alustettu turvatoi‐
minnon aktivoinnin kanssa.
Kun painiketta G tai H painetaan na‐
pakasti toiseen pykälään asti alustuk‐
sen aikana, toimenpide peruutetaan.

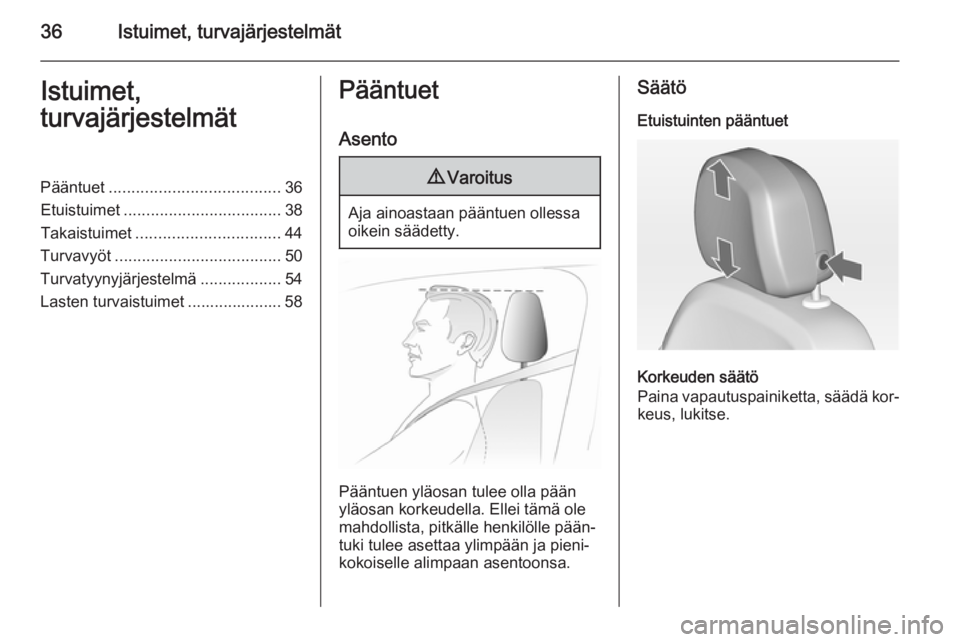

36Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 36
Etuistuimet ................................... 38
Takaistuimet ................................ 44
Turvavyöt ..................................... 50
Turvatyynyjärjestelmä ..................54
Lasten turvaistuimet ..................... 58Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä kor‐
keus, lukitse.

Istuimet, turvajärjestelmät37
Vaakasäätö
Voit säätää pääntukea vaakasuun‐
nassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Irrotus
Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.
Huomautus
Hyväksyttyjä lisävarusteita saa kiin‐
nittää vain, jos istuin ei ole käytössä.

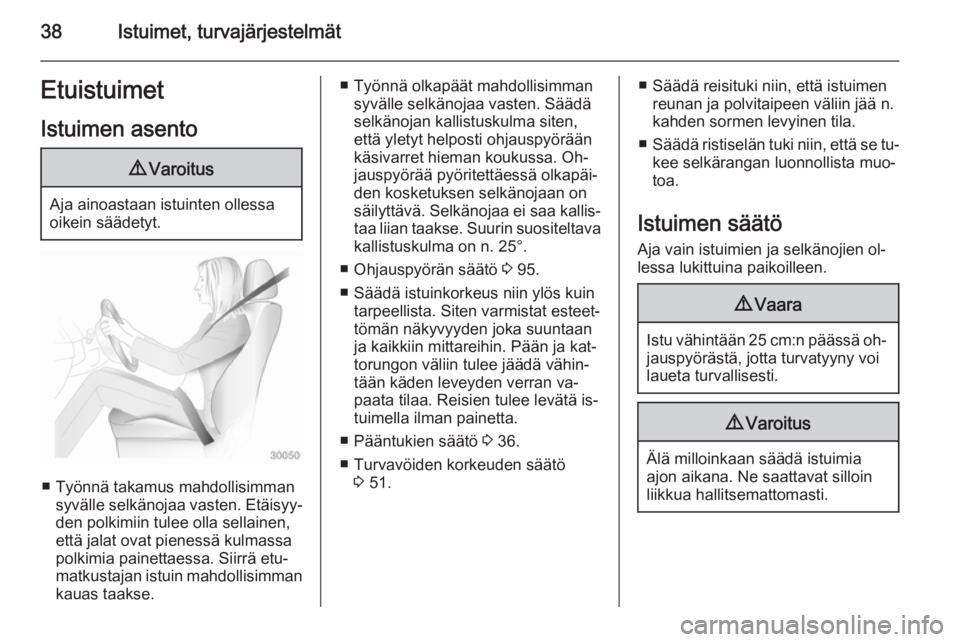

38Istuimet, turvajärjestelmätEtuistuimetIstuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
■ Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyy‐
den polkimiin tulee olla sellainen,
että jalat ovat pienessä kulmassa
polkimia painettaessa. Siirrä etu‐
matkustajan istuin mahdollisimman
kauas taakse.
■ Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädäselkänojan kallistuskulma siten,
että yletyt helposti ohjauspyörään
käsivarret hieman koukussa. Oh‐
jauspyörää pyöritettäessä olkapäi‐
den kosketuksen selkänojaan on
säilyttävä. Selkänojaa ei saa kallis‐
taa liian taakse. Suurin suositeltava kallistuskulma on n. 25°.
■ Ohjauspyörän säätö 3 95.
■ Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteet‐
tömän näkyvyyden joka suuntaan
ja kaikkiin mittareihin. Pään ja kat‐
torungon väliin tulee jäädä vähin‐
tään käden leveyden verran va‐
paata tilaa. Reisien tulee levätä is‐
tuimella ilman painetta.
■ Pääntukien säätö 3 36.
■ Turvavöiden korkeuden säätö 3 51.■ Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää n.
kahden sormen levyinen tila.
■ Säädä ristiselän tuki niin, että se tu‐
kee selkärangan luonnollista muo‐ toa.
Istuimen säätö
Aja vain istuimien ja selkänojien ol‐
lessa lukittuina paikoilleen.9 Vaara
Istu vähintään 25 cm:n päässä oh‐
jauspyörästä, jotta turvatyyny voi
laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
