OPEL ZAFIRA C 2014.5 Omaniku käsiraamat (in Estonian)

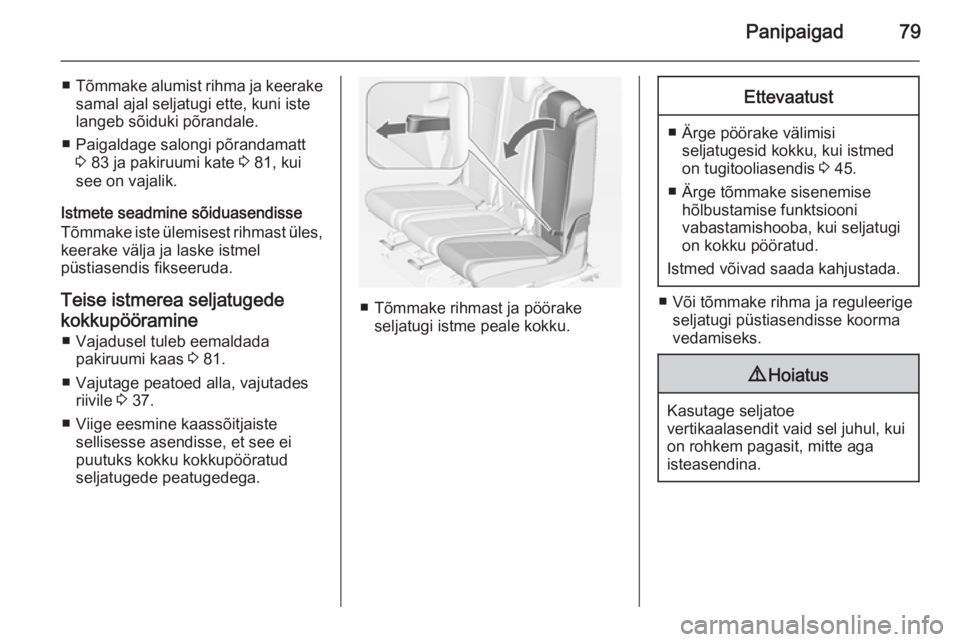

Panipaigad79
■Tõmmake alumist rihma ja keerake
samal ajal seljatugi ette, kuni iste
langeb sõiduki põrandale.
■ Paigaldage salongi põrandamatt 3 83 ja pakiruumi kate 3 81, kui
see on vajalik.
Istmete seadmine sõiduasendisse
Tõmmake iste ülemisest rihmast üles,
keerake välja ja laske istmel
püstiasendis fikseeruda.
Teise istmerea seljatugede kokkupööramine ■ Vajadusel tuleb eemaldada pakiruumi kaas 3 81.
■ Vajutage peatoed alla, vajutades riivile 3 37.
■ Viige eesmine kaassõitjaiste sellisesse asendisse, et see ei
puutuks kokku kokkupööratud
seljatugede peatugedega.
■ Tõmmake rihmast ja pöörake seljatugi istme peale kokku.
Ettevaatust
■ Ärge pöörake välimisiseljatugesid kokku, kui istmed
on tugitooliasendis 3 45.
■ Ärge tõmmake sisenemise hõlbustamise funktsiooni
vabastamishooba, kui seljatugi on kokku pööratud.
Istmed võivad saada kahjustada.
■ Või tõmmake rihma ja reguleerige seljatugi püstiasendisse koorma
vedamiseks.
9 Hoiatus
Kasutage seljatoe
vertikaalasendit vaid sel juhul, kui
on rohkem pagasit, mitte aga
isteasendina.

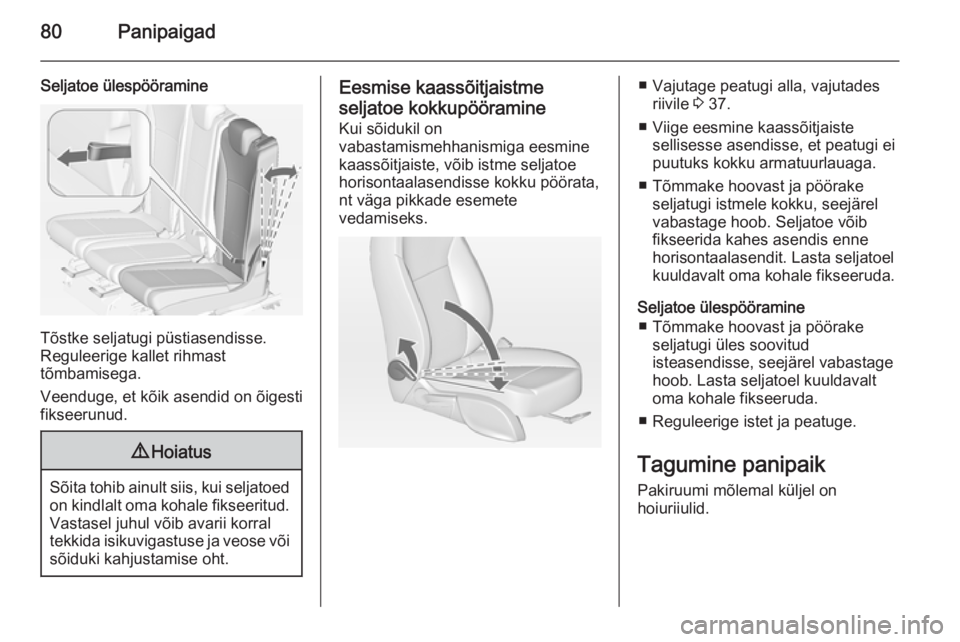

80Panipaigad
Seljatoe ülespööramine
Tõstke seljatugi püstiasendisse.
Reguleerige kallet rihmast
tõmbamisega.
Veenduge, et kõik asendid on õigesti fikseerunud.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib avarii korral
tekkida isikuvigastuse ja veose või
sõiduki kahjustamise oht.
Eesmise kaassõitjaistme
seljatoe kokkupööramine Kui sõidukil on
vabastamismehhanismiga eesmine
kaassõitjaiste, võib istme seljatoe
horisontaalasendisse kokku pöörata,
nt väga pikkade esemete
vedamiseks.■ Vajutage peatugi alla, vajutades riivile 3 37.
■ Viige eesmine kaassõitjaiste sellisesse asendisse, et peatugi ei
puutuks kokku armatuurlauaga.
■ Tõmmake hoovast ja pöörake seljatugi istmele kokku, seejärelvabastage hoob. Seljatoe võib
fikseerida kahes asendis enne
horisontaalasendit. Lasta seljatoel
kuuldavalt oma kohale fikseeruda.
Seljatoe ülespööramine ■ Tõmmake hoovast ja pöörake seljatugi üles soovitud
isteasendisse, seejärel vabastage
hoob. Lasta seljatoel kuuldavalt
oma kohale fikseeruda.
■ Reguleerige istet ja peatuge.
Tagumine panipaik
Pakiruumi mõlemal küljel on
hoiuriiulid.

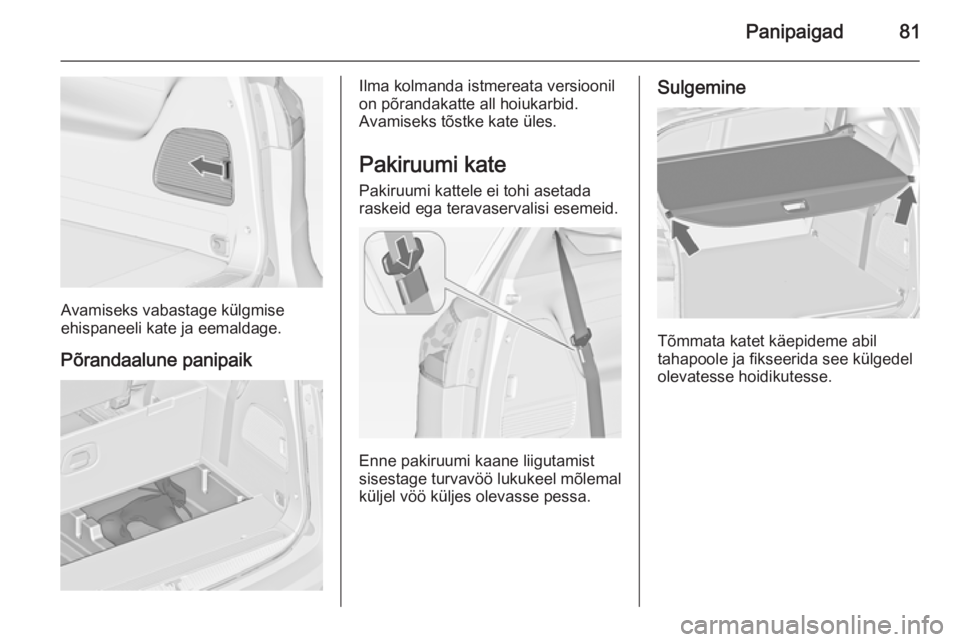

Panipaigad81
Avamiseks vabastage külgmise
ehispaneeli kate ja eemaldage.
Põrandaalune panipaik
Ilma kolmanda istmereata versioonil
on põrandakatte all hoiukarbid.
Avamiseks tõstke kate üles.
Pakiruumi kate
Pakiruumi kattele ei tohi asetada
raskeid ega teravaservalisi esemeid.
Enne pakiruumi kaane liigutamist
sisestage turvavöö lukukeel mõlemal
küljel vöö küljes olevasse pessa.
Sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.

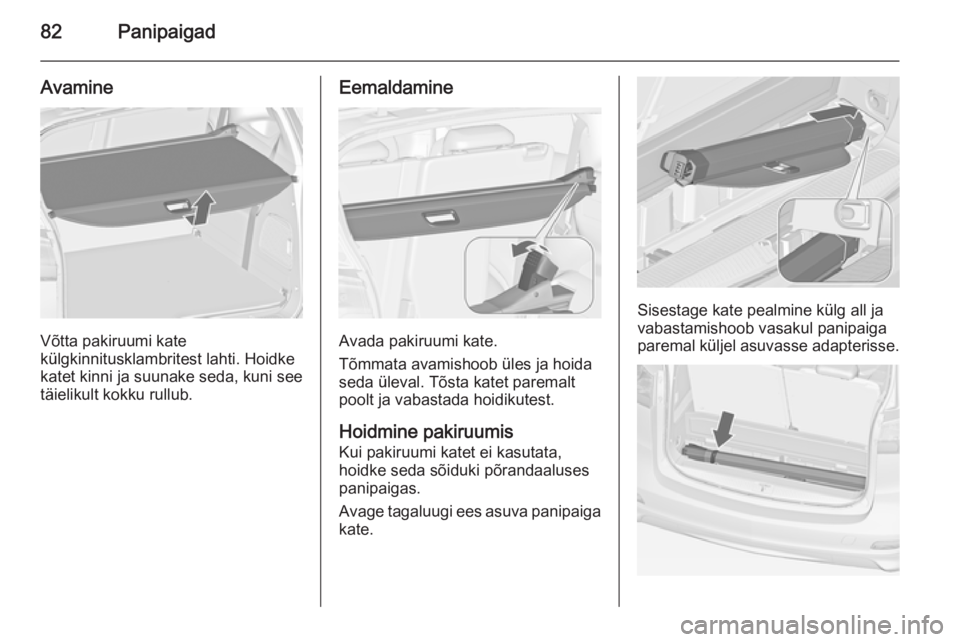

82Panipaigad
Avamine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. Hoidke katet kinni ja suunake seda, kuni see
täielikult kokku rullub.
Eemaldamine
Avada pakiruumi kate.
Tõmmata avamishoob üles ja hoida
seda üleval. Tõsta katet paremalt
poolt ja vabastada hoidikutest.
Hoidmine pakiruumis
Kui pakiruumi katet ei kasutata,
hoidke seda sõiduki põrandaaluses
panipaigas.
Avage tagaluugi ees asuva panipaiga
kate.
Sisestage kate pealmine külg all ja
vabastamishoob vasakul panipaiga
paremal küljel asuvasse adapterisse.

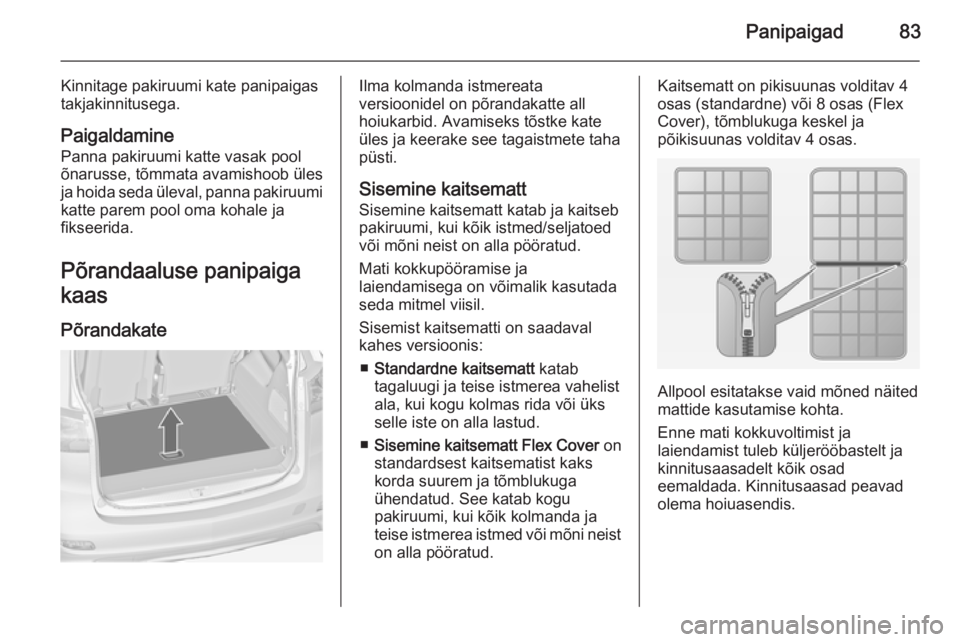

Panipaigad83
Kinnitage pakiruumi kate panipaigas
takjakinnitusega.
Paigaldamine
Panna pakiruumi katte vasak pool õnarusse, tõmmata avamishoob üles
ja hoida seda üleval, panna pakiruumi
katte parem pool oma kohale ja
fikseerida.
Põrandaaluse panipaigakaas
PõrandakateIlma kolmanda istmereata
versioonidel on põrandakatte all
hoiukarbid. Avamiseks tõstke kate
üles ja keerake see tagaistmete taha
püsti.
Sisemine kaitsematt Sisemine kaitsematt katab ja kaitseb
pakiruumi, kui kõik istmed/seljatoed
või mõni neist on alla pööratud.
Mati kokkupööramise ja
laiendamisega on võimalik kasutada
seda mitmel viisil.
Sisemist kaitsematti on saadaval
kahes versioonis:
■ Standardne kaitsematt katab
tagaluugi ja teise istmerea vahelist
ala, kui kogu kolmas rida või üks
selle iste on alla lastud.
■ Sisemine kaitsematt Flex Cover on
standardsest kaitsematist kaks korda suurem ja tõmblukuga
ühendatud. See katab kogu
pakiruumi, kui kõik kolmanda ja
teise istmerea istmed või mõni neist
on alla pööratud.Kaitsematt on pikisuunas volditav 4
osas (standardne) või 8 osas (Flex
Cover), tõmblukuga keskel ja
põikisuunas volditav 4 osas.
Allpool esitatakse vaid mõned näited
mattide kasutamise kohta.
Enne mati kokkuvoltimist ja
laiendamist tuleb küljerööbastelt ja
kinnitusaasadelt kõik osad
eemaldada. Kinnitusaasad peavad
olema hoiuasendis.

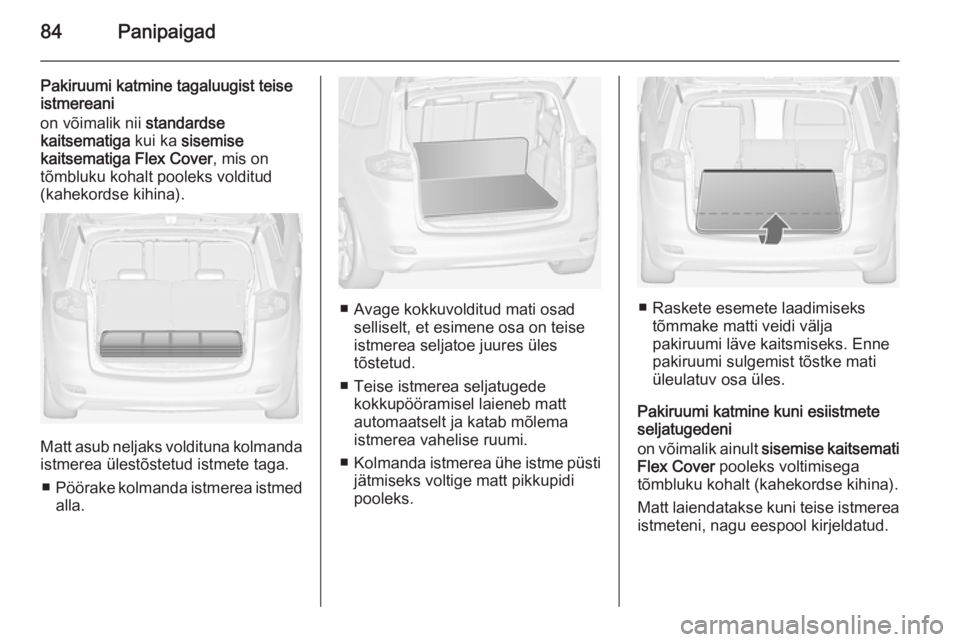

84Panipaigad
Pakiruumi katmine tagaluugist teise
istmereani
on võimalik nii standardse
kaitsematiga kui ka sisemise
kaitsematiga Flex Cover , mis on
tõmbluku kohalt pooleks volditud (kahekordse kihina).
Matt asub neljaks voldituna kolmanda
istmerea ülestõstetud istmete taga.
■ Pöörake kolmanda istmerea istmed
alla.
■ Avage kokkuvolditud mati osad selliselt, et esimene osa on teise
istmerea seljatoe juures üles
tõstetud.
■ Teise istmerea seljatugede kokkupööramisel laieneb matt
automaatselt ja katab mõlema
istmerea vahelise ruumi.
■ Kolmanda istmerea ühe istme püsti
jätmiseks voltige matt pikkupidi
pooleks.■ Raskete esemete laadimiseks tõmmake matti veidi välja
pakiruumi läve kaitsmiseks. Enne
pakiruumi sulgemist tõstke mati
üleulatuv osa üles.
Pakiruumi katmine kuni esiistmete
seljatugedeni
on võimalik ainult sisemise kaitsemati
Flex Cover pooleks voltimisega
tõmbluku kohalt (kahekordse kihina).
Matt laiendatakse kuni teise istmerea istmeteni, nagu eespool kirjeldatud.

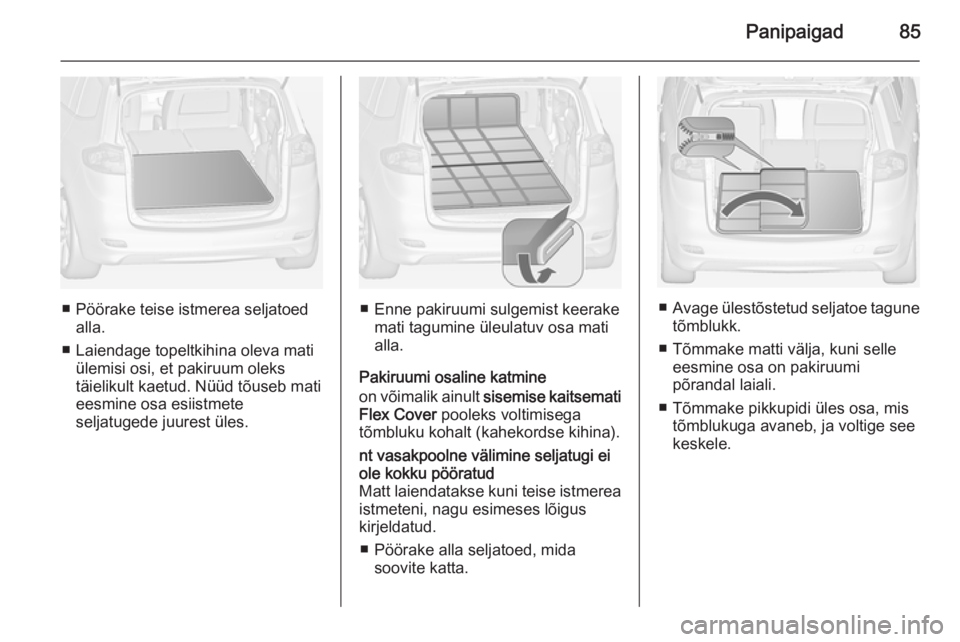

Panipaigad85
■ Pöörake teise istmerea seljatoedalla.
■ Laiendage topeltkihina oleva mati ülemisi osi, et pakiruum oleks
täielikult kaetud. Nüüd tõuseb mati
eesmine osa esiistmete
seljatugede juurest üles.■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Pakiruumi osaline katmine
on võimalik ainult sisemise kaitsemati
Flex Cover pooleks voltimisega
tõmbluku kohalt (kahekordse kihina).
nt vasakpoolne välimine seljatugi ei
ole kokku pööratud
Matt laiendatakse kuni teise istmerea istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla seljatoed, mida soovite katta.
■Avage ülestõstetud seljatoe tagune
tõmblukk.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles osa, mis tõmblukuga avaneb, ja voltige see
keskele.

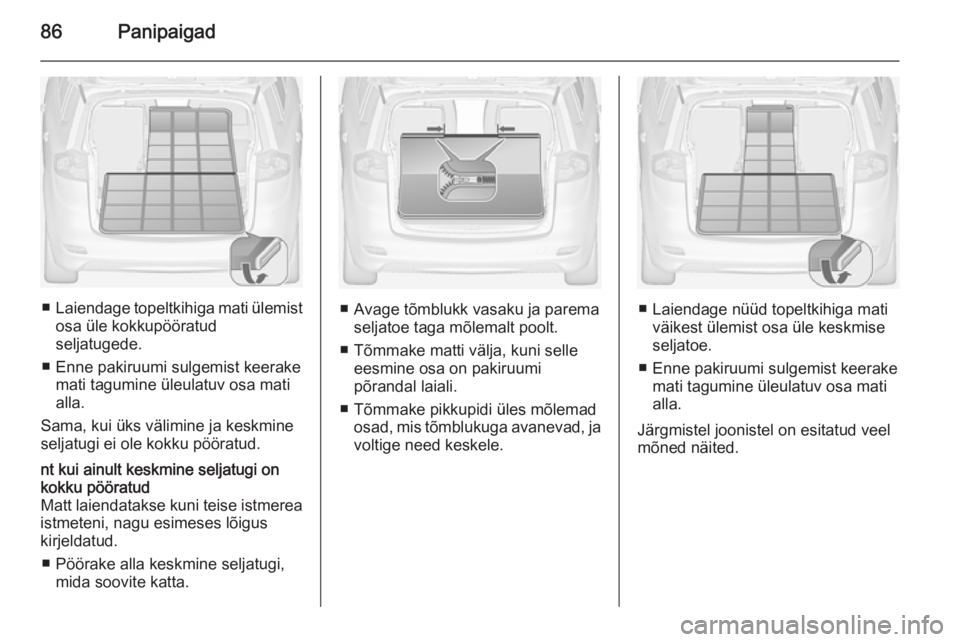

86Panipaigad
■Laiendage topeltkihiga mati ülemist
osa üle kokkupööratud
seljatugede.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Sama, kui üks välimine ja keskmine
seljatugi ei ole kokku pööratud.
nt kui ainult keskmine seljatugi on
kokku pööratud
Matt laiendatakse kuni teise istmerea
istmeteni, nagu esimeses lõigus
kirjeldatud.
■ Pöörake alla keskmine seljatugi, mida soovite katta.
■ Avage tõmblukk vasaku ja parema seljatoe taga mõlemalt poolt.
■ Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
■ Tõmmake pikkupidi üles mõlemad osad, mis tõmblukuga avanevad, javoltige need keskele.■ Laiendage nüüd topeltkihiga mati väikest ülemist osa üle keskmise
seljatoe.
■ Enne pakiruumi sulgemist keerake mati tagumine üleulatuv osa mati
alla.
Järgmistel joonistel on esitatud veel
mõned näited.

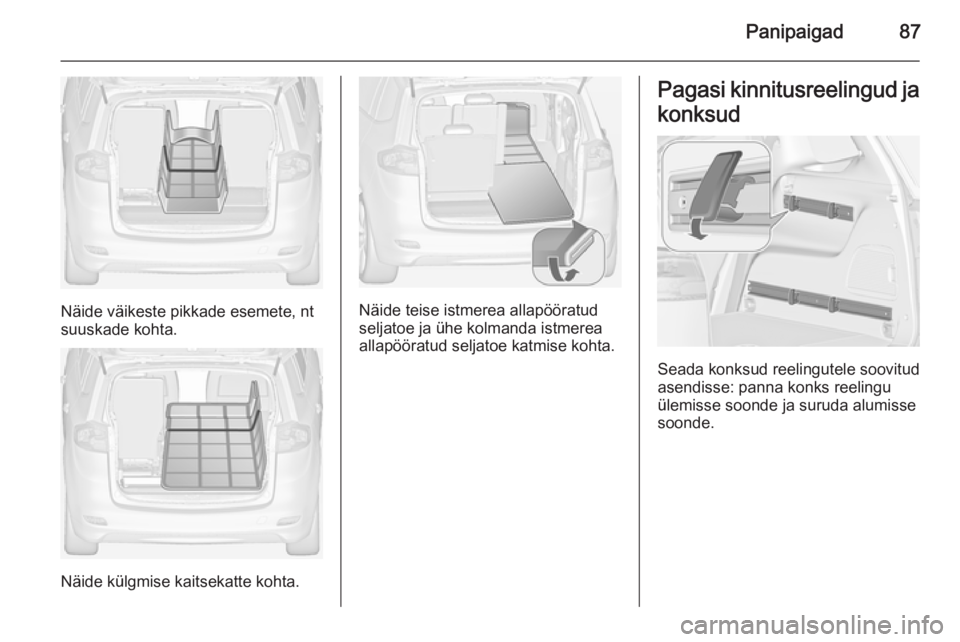

Panipaigad87
Näide väikeste pikkade esemete, nt
suuskade kohta.
Näide külgmise kaitsekatte kohta.
Näide teise istmerea allapööratud
seljatoe ja ühe kolmanda istmerea
allapööratud seljatoe katmise kohta.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.

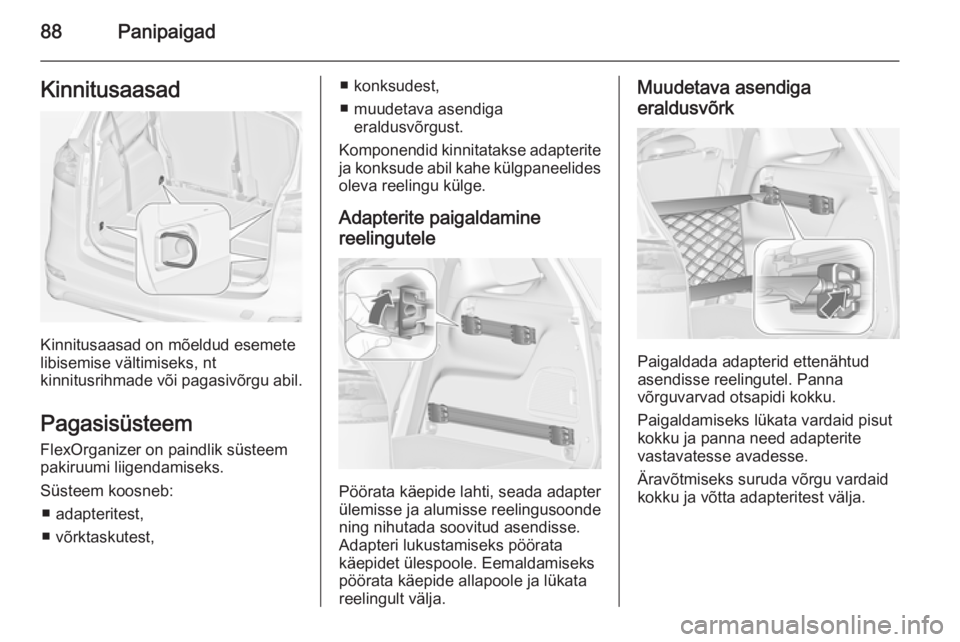

88PanipaigadKinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest,
■ võrktaskutest,
■ konksudest,
■ muudetava asendiga eraldusvõrgust.
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.
