OPEL ZAFIRA C 2014.5 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo249
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Tempomat, obmedzovač rých‐
losti, adaptívny tempomat, ovlá‐
dacie prvky na volante2Vonkajšie osvetlenie, riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie, riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém, prístrojČ.Obvod6Napájacia zásuvka, zapaľovač
cigariet7Zásuvka8Ľavé stretávacie svetlo, riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo, riadiaci
modul prvkov karosérie, modul
airbagov10Zámky dvier, riadiaci modul
prvkov karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Zásuvka17Klimatizácia18Logistika

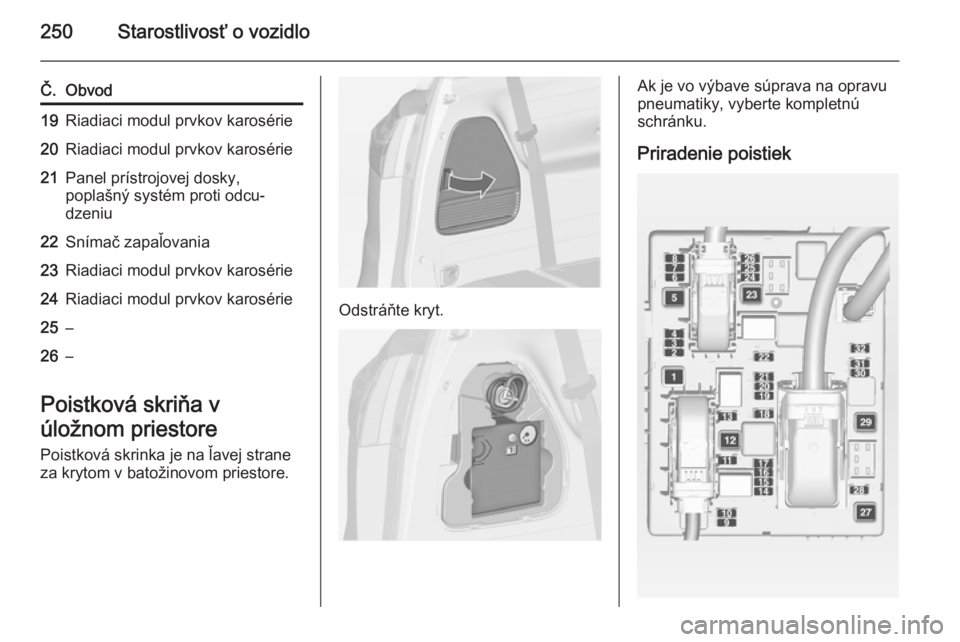

250Starostlivosť o vozidlo
Č.Obvod19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérie21Panel prístrojovej dosky,
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26–
Poistková skriňa v
úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Ak je vo výbave súprava na opravu
pneumatiky, vyberte kompletnú
schránku.
Priradenie poistiek

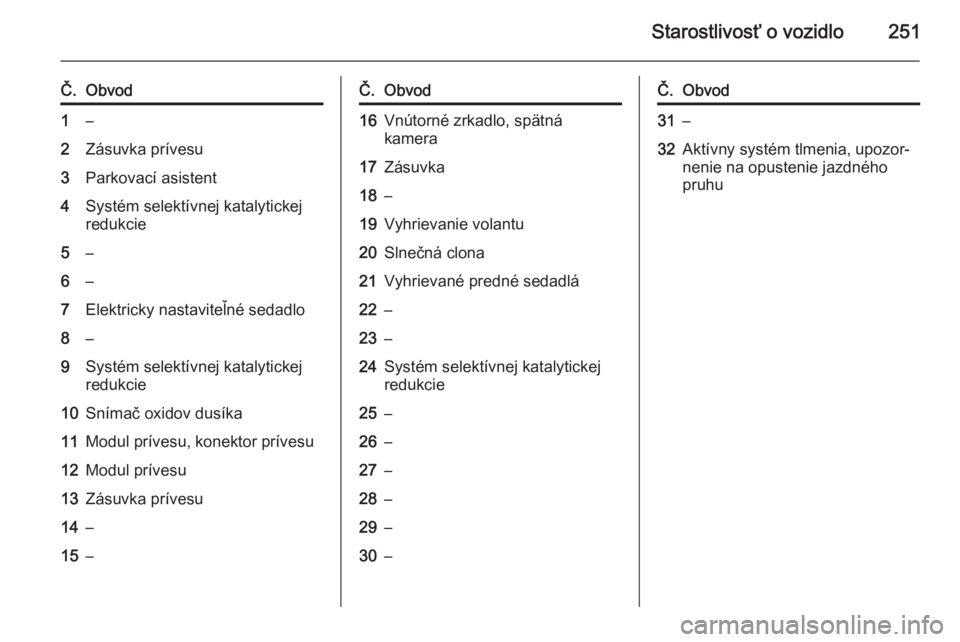

Starostlivosť o vozidlo251
Č.Obvod1–2Zásuvka prívesu3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadlo8–9Systém selektívnej katalytickej
redukcie10Snímač oxidov dusíka11Modul prívesu, konektor prívesu12Modul prívesu13Zásuvka prívesu14–15–Č.Obvod16Vnútorné zrkadlo, spätná
kamera17Zásuvka18–19Vyhrievanie volantu20Slnečná clona21Vyhrievané predné sedadlá22–23–24Systém selektívnej katalytickej
redukcie25–26–27–28–29–30–Č.Obvod31–32Aktívny systém tlmenia, upozor‐
nenie na opustenie jazdného
pruhu

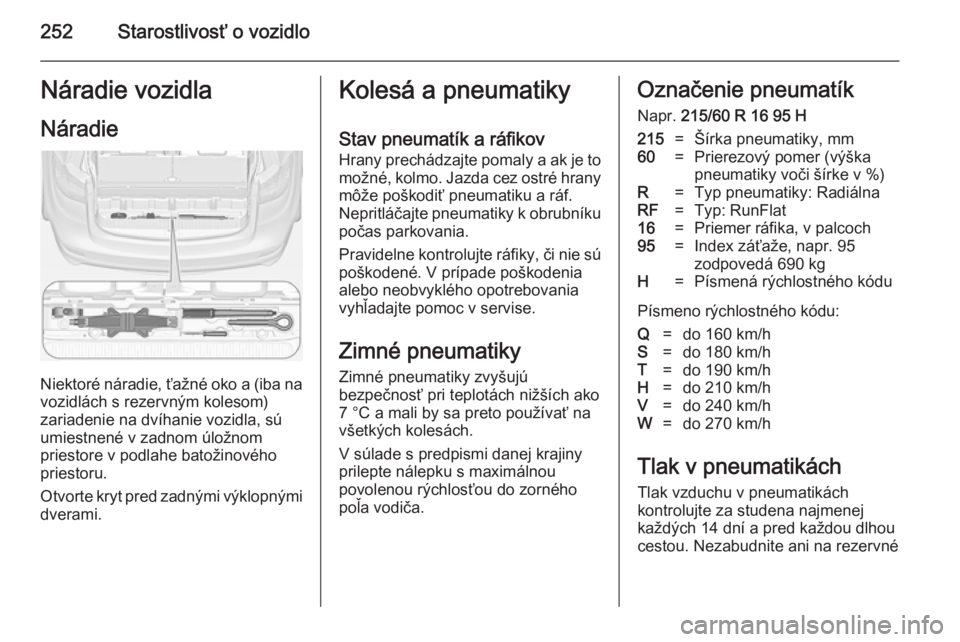

252Starostlivosť o vozidloNáradie vozidla
Náradie
Niektoré náradie, ťažné oko a (iba na vozidlách s rezervným kolesom)
zariadenie na dvíhanie vozidla, sú
umiestnené v zadnom úložnom
priestore v podlahe batožinového
priestoru.
Otvorte kryt pred zadnými výklopnými dverami.
Kolesá a pneumatiky
Stav pneumatík a ráfikov Hrany prechádzajte pomaly a ak je tomožné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.Označenie pneumatík
Napr. 215/60 R 16 95 H215=Šírka pneumatiky, mm60=Prierezový pomer (výška
pneumatiky voči šírke v %)R=Typ pneumatiky: RadiálnaRF=Typ: RunFlat16=Priemer ráfika, v palcoch95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmená rýchlostného kódu
Písmeno rýchlostného kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné

Starostlivosť o vozidlo253
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 290.
Na štítku s údajmi a informáciami o
pneumatikách a zaťažení, ktorý sa
nachádza na ráme predných ľavých alebo pravých dverí, sú uvedené
pôvodne dodané pneumatiky a
príslušné hodnoty tlaku pneumatík.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte identifikačný kód motora. Údaje o motore 3 282.
2. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 290.Informácie o pneumatikách
schválených pre vaše vozidlo nájdete
v certifikáte o zhode, ktorý sa dodáva spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 117.

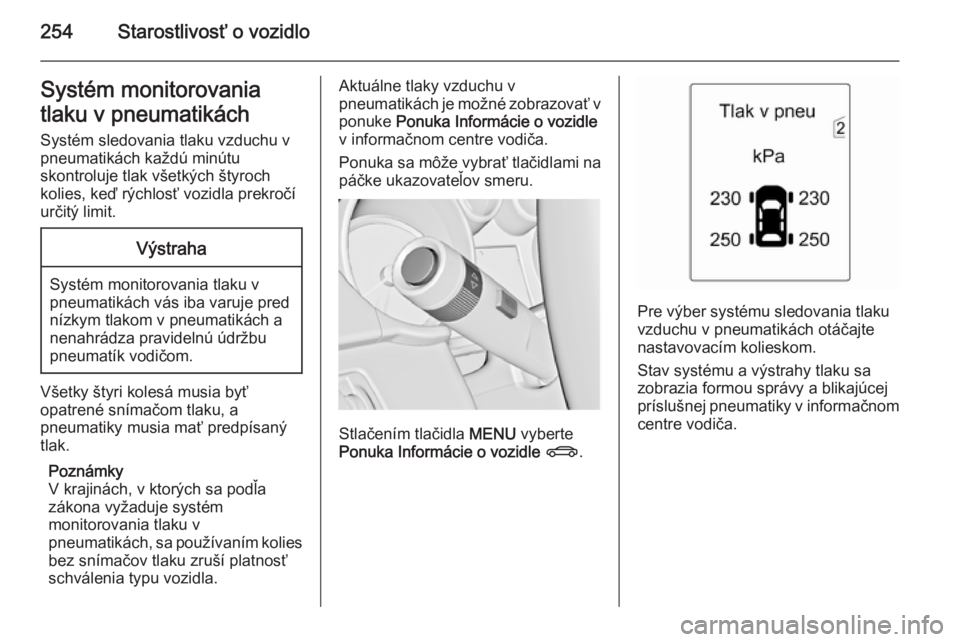

254Starostlivosť o vozidloSystém monitorovania
tlaku v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Aktuálne tlaky vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o vozidle
v informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke ukazovateľov smeru.
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle X .
Pre výber systému sledovania tlaku
vzduchu v pneumatikách otáčajte
nastavovacím kolieskom.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a blikajúcej
príslušnej pneumatiky v informačnom centre vodiča.

Starostlivosť o vozidlo255
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 115.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 290.
Po nahustení môže byť potrebné chvíľu s vozidlom jazdiť, aby ste
aktualizovali hodnoty tlaku v
pneumatikách v DIC. Počas tohto
času sa môže rozsvietiť w.
Ak sa rozsvieti w pri nižších teplotách
a zhasne po prejdení krátkej
vzdialenosti, môže to byť indikátorom
poklesu tlaku. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 124.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite
zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Externé vysoko výkonné rádiové
zariadenie by mohlo narušovať
systém sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania tlaku v pneumatikách odmontovať avykonať ich servis. Pri skrutkovacom
snímači vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla
Nastavte tlak pneumatík stavu
zaťaženia podľa informačného štítku
pneumatík alebo tabuľky tlakov
pneumatiky 3 290 a zvoľte príslušné
nastavenie v ponuke Zaťaž.
Pneumatík v informačnom centre
vodiča, Ponuka Informácie o vozidle
3 117.

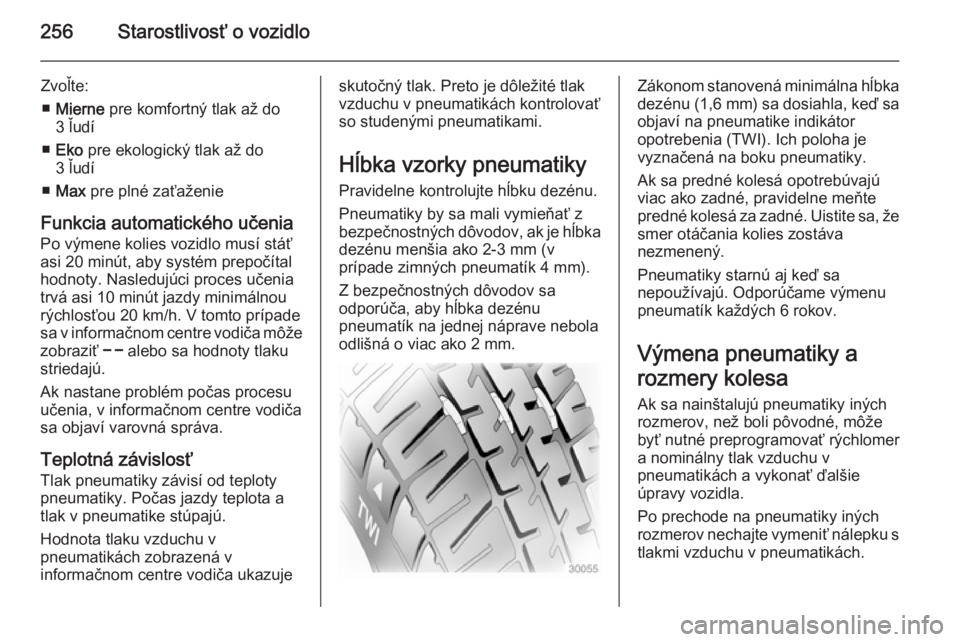

256Starostlivosť o vozidlo
Zvoľte:■ Mierne pre komfortný tlak až do
3 ľudí
■ Eko pre ekologický tlak až do
3 ľudí
■ Max pre plné zaťaženie
Funkcia automatického učenia
Po výmene kolies vozidlo musí stáť asi 20 minút, aby systém prepočítal
hodnoty. Nasledujúci proces učenia
trvá asi 10 minút jazdy minimálnou
rýchlosťou 20 km/h. V tomto prípade
sa v informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Ak nastane problém počas procesu
učenia, v informačnom centre vodiča
sa objaví varovná správa.
Teplotná závislosťTlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazujeskutočný tlak. Preto je dôležité tlak
vzduchu v pneumatikách kontrolovať
so studenými pneumatikami.
Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku dezénu.
Pneumatiky by sa mali vymieňať z
bezpečnostných dôvodov, ak je hĺbka dezénu menšia ako 2-3 mm (v
prípade zimných pneumatík 4 mm).
Z bezpečnostných dôvodov sa
odporúča, aby hĺbka dezénu
pneumatík na jednej náprave nebola
odlišná o viac ako 2 mm.Zákonom stanovená minimálna hĺbka dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Ak sa predné kolesá opotrebúvajú
viac ako zadné, pravidelne meňte
predné kolesá za zadné. Uistite sa, že smer otáčania kolies zostáva
nezmenený.
Pneumatiky starnú aj keď sa
nepoužívajú. Odporúčame výmenu
pneumatík každých 6 rokov.
Výmena pneumatiky a
rozmery kolesa Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s
tlakmi vzduchu v pneumatikách.

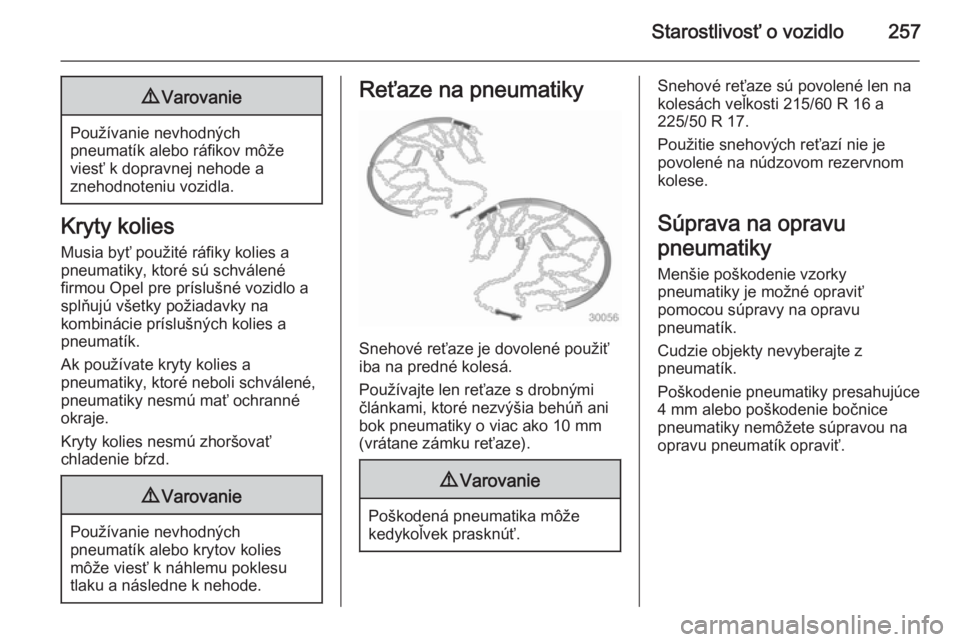

Starostlivosť o vozidlo2579Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
Kryty kolies
Musia byť použité ráfiky kolies a
pneumatiky, ktoré sú schválené
firmou Opel pre príslušné vozidlo a
splňujú všetky požiadavky na
kombinácie príslušných kolies a
pneumatík.
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.
9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Reťaze na pneumatiky
Snehové reťaze je dovolené použiť
iba na predné kolesá.
Používajte len reťaze s drobnými
článkami, ktoré nezvýšia behúň ani
bok pneumatiky o viac ako 10 mm
(vrátane zámku reťaze).
9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
Snehové reťaze sú povolené len na
kolesách veľkosti 215/60 R 16 a
225/50 R 17.
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu
pneumatiky Menšie poškodenie vzorky
pneumatiky je možné opraviť
pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.

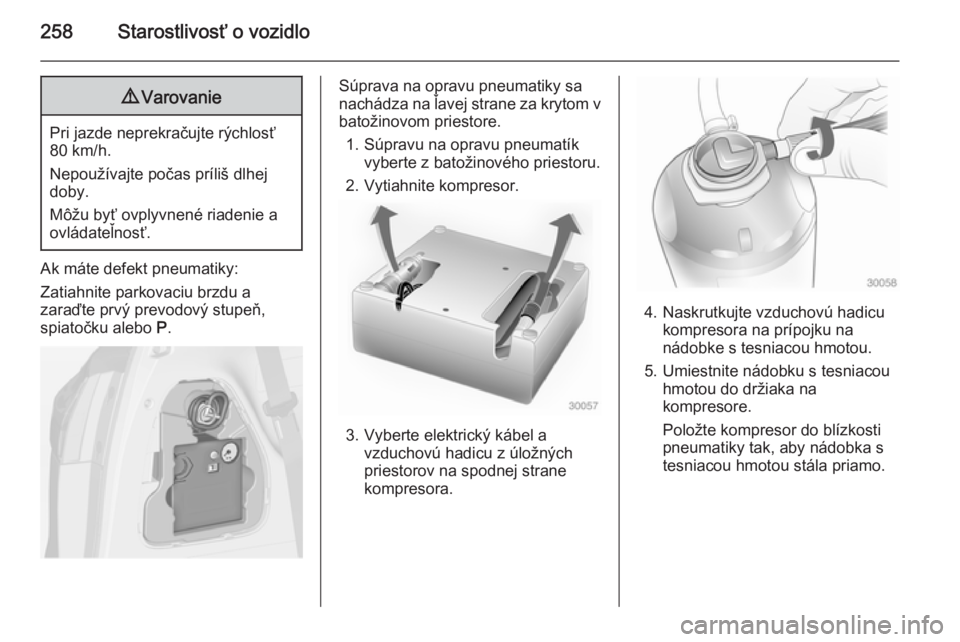

258Starostlivosť o vozidlo9Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatiky sa
nachádza na ľavej strane za krytom v
batožinovom priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.
