Starostlivosť o vozidlo239
2. Otočte držiakom žiarovky protismeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru (2)1. Otočte objímkou žiarovky (2) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z reflektora.
2. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.

240Starostlivosť o vozidloHmlové svetlá
Žiarovky sú prístupné zospodu
vozidla.
1. Odstráňte vonkajšie skrutky krytu označené šípkami.
2. Odklopte kryt.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek a vyberte ju z reflektora.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
5. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
6. Pomocou skrutiek namontujte kryt.
Zadné svetlá
1. Odklopte kryt skrutky.

Starostlivosť o vozidlo241
2. Odstráňte skrutky označenéšípkami.
3. Opatrne vytiahnite zostavu svetlaz prídržných čapov a vyberte ju.
4. Odpojte konektor zo súpravysvetla.
5. Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
Svetlo ukazovateľa smeru ( 1)
Zadné svetlá ( 2)
Brzdové svetlo ( 3)
Zadné svetlá s vysokosvietivými
diódami (LED) pre zadné a
brzdové svetlá
Dajú sa vymeniť len žiarovky v
ukazovateľoch smeru ( 1).
Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
6. Pripojte konektor do súpravy svetla.
7. Nasaďte súpravu svetla do záchytných kolíkov a namontujte
skrutky súpravy svetla.
8. Nasaďte kryt skrutky.

242Starostlivosť o vozidlo
Svetlá spiatočky (4) v zadnýchvýklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho z reflektora.
3. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
4. Vymeňte žiarovku za novú a vložte ju do objímky.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nainštalujte kryt.
Zadné svetlo do hmly
Žiarovky sú prístupné zospodu
vozidla.
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.

Starostlivosť o vozidlo243
2. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.

244Starostlivosť o vozidlo
3. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu. Odstráňte kryt.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Kryt zatlačte do puzdra.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla,
svetlo na čítanie Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky Žiarovky nechajte vymeniť v
odbornom servise.

Starostlivosť o vozidlo245Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.

246Starostlivosť o vozidlo
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

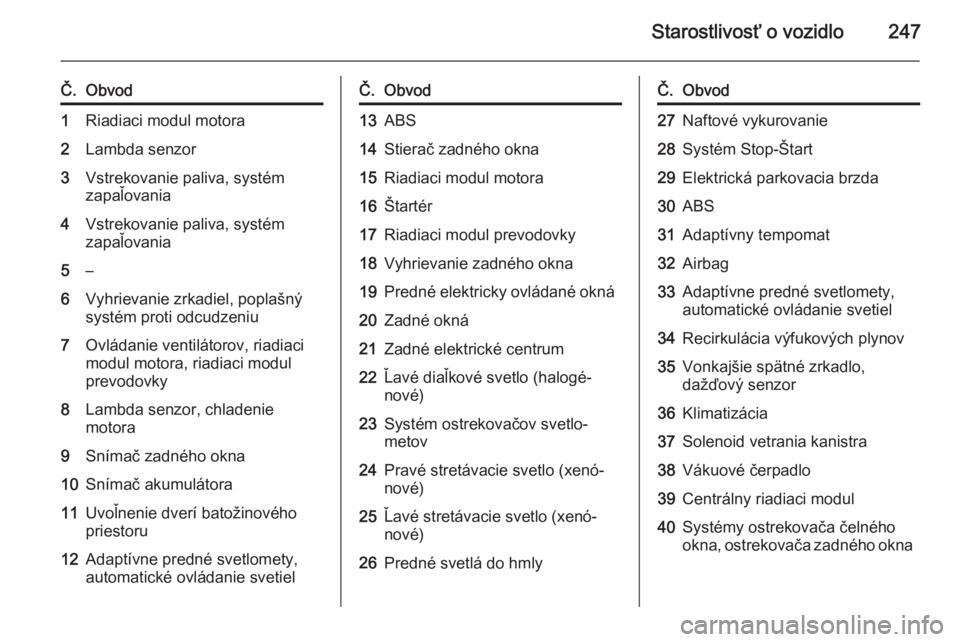

Starostlivosť o vozidlo247
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Vyhrievanie zrkadiel, poplašný
systém proti odcudzeniu7Ovládanie ventilátorov, riadiaci
modul motora, riadiaci modul
prevodovky8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetielČ.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmlyČ.Obvod27Naftové vykurovanie28Systém Stop-Štart29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie spätné zrkadlo,
dažďový senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna, ostrekovača zadného okna

248Starostlivosť o vozidlo
Č.Obvod41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného skla44Stierač čelného skla45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov, adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie, vznetové
motoryČ.Obvod53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, panel prístro‐ jovej dosky, ventilácia kúrenia,
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
