OPEL ZAFIRA C 2014.5 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky99
Nastavitelná citlivost dešťového čidla
Otočením nastavovacího prvku
nastavíte citlivost:
menší
citlivost=nastavovací prvek doluvyšší citli‐
vost=nastavovací prvek
nahoru
Udržujte čidlo čisté, zbavené prachu,
nečistot a námrazy.
Ostřikovače čelního skla
a světlometů
Zatáhněte za páčku. Kapalina
ostřikovače se rozstříkne na čelní
sklo a stěrače provedou několik
setření.
Pokud svítí světlomety, kapalina do
ostřikovačů se stříkne rovněž na
světlomety - za předpokladu, že se za
páčku potáhne dostatečně dlouho.
Potom ostřikovače světlometů po
dobu 5 cyklů ostřikování neostřikují
resp. neostřikují do doby, než se
motor a světla vypnou a znovu
zapnou.

100Přístroje a ovládací prvkyStěrač/ostřikovač zadníhookna
Stisknutím kolébkového spínače
zapnete stěrač zadního skla:
horní poloha=nepřetržitý choddolní poloha=přerušovaný chodstřední poloha=vypnuto
Zatlačte páčku. Kapalina ostřikovače
se rozstříkne na zadní sklo a stěrač provede několik setření.
Nepoužívejte v případě, že je zadní
okno namrzlé.
V myčkách automobilů je vypněte.
Stěrač zadního skla se automaticky
zapne, když jsou zapnuté stěrače
čelního skla a zařadíte zpátečku.
Zapnutí nebo vypnutí této funkce lze
změnit v nabídce Nastavení
v informačním displeji.
Přizpůsobení vozidla 3 131.
Systém ostřikovače zadního skla je
vypnut, pokud je nízká hladina
kapaliny.
Venkovní teplota
Pokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.

Přístroje a ovládací prvky101
Pokud venkovní teplota klesne na
3 °C, na informačním centru řidiče
s vyšší úrovní displeje nebo
kombinovaným displejem vyšší
úrovně se zobrazí výstražná zpráva.
9 Varování
Povrch vozovky může být namrzlý
i v případě, že je na displeji
zobrazena venkovní teplota
o několik stupňů vyšší než 0 °C.
Hodiny
Datum a čas jsou zobrazené na
informačním displeji.
Nastavení času a data
CD 300/CD 400/CD400plus
Stiskněte tlačítko CONFIG. Zobrazí
se nabídka Settings (Nastavení) .
Zvolte Time Date (Čas datum) .Volitelné nastavení parametrů:
■ Nastavit formát času : Mění
zobrazení hodin mezi 12 hodin a 24
hodin .
■ Nastavit formát data : Mění
zobrazení datumu mezi MM/DD/
RRRR a DD.MM.RRRR .
■ Synchronizace času RDS : Signál
RDS většiny vysílačů VHF
automaticky nastavuje čas.
Synchronizace času RDS může
trvat několik minut. Některé
vysílače nevysílají správný časový
signál. V takových případech
doporučujeme, abyste
automatickou synchronizaci času
vypnuli.
Personalizace vozidla 3 131.
Nastavení času a data CD 600/Navi 650/Navi 950
Pro zobrazení příslušné podnabídky
stiskněte tlačítko Config a potom
vyberte položku nabídky Čas
a datum .

102Přístroje a ovládací prvky
Poznámky
Pokud je aktivována funkce
Automatické nastavení času , bude
čas a datum automaticky nastaveno
systémem.
Pro další informace nahlídněte do
uživatelské příručky informačního a zábavního systému.
Nastavení času
Pro nastavení času vyberte položku
nabídky Nastavení času . Otočením
multifunkčního ovladače nastavte
první položku nastavení.
Stisknutím multifunkčního ovladače
potvrďte vstup. Barevné pozadí se
posune na další položku nastavení.
Proveďte nastavení všech položek
nastavení.
Nastavení data
Pro nastavení času vyberte položku
nabídky Nastavení data . Otočením
multifunkčního ovladače nastavte
první položku nastavení.
Stisknutím multifunkčního ovladače
potvrďte vstup. Barevné pozadí se
posune na další položku nastavení.
Proveďte nastavení všech položek
nastavení.
Formát času
Pro výběr požadovaného formátu času vyberte Formát 12h/24h .
Aktivujte 12 hodin nebo 24 hodin .
Personalizace vozidla 3 131.Napájecí zásuvky
12 V elektrická zásuvka je umístěna
v přední konzole. Sklopte kryt
směrem dolů.

Přístroje a ovládací prvky103
Další 12 V elektrické zásuvky jsou
umístěny v zadní konzole.
a na levé boční stěně zavazadlového
prostoru.
Nepřekračujte maximální spotřebu
energie 120 W.
Při vypnutém zapalování jsou
elektrické zásuvky vypnuty. Kromě
toho se elektrické zásuvky vypnou při nízkém napětí akumulátoru vozidla.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Nepřipojujte žádné příslušenství,
které dodává elektrický proud, např.
nabíječky nebo baterie.
Použitím nevhodného příslušenství
může dojít k poškození zásuvky.
Systém Stop-start 3 162.Zapalovač cigaret
Zapalovač cigaret je umístěný
v přední konzole. Sklopte kryt
směrem dolů.
Zatlačte zapalovač cigaret dovnitř. Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.

104Přístroje a ovládací prvkyPopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník lze umístit do držáků nápojů.
Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.
Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Počítadlo kilometrů jízdy Horní řádek zobrazuje
zaznamenanou vzdálenost od
posledního vynulování.
Chcete-li provést resetaci, stiskněte
na několik sekund tlačítko SET/CLR
na páčce ukazatele směru 3 117.
Některé verze jsou vybaveny
resetovacím tlačítkem mezi
rychloměrem a informačním centrem

Přístroje a ovládací prvky105
řidiče: reset provedete stlačením
tlačítka na několik sekund při
zapnutém zapalování.
Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 kilometrů a potom
začne znovu od nuly.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva nebo tlak
plynu v nádrži v závislosti na
provozním režimu.
Pokud je hladina v nádrži nízká, svítí kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Během provozu na zkapalněný plyn
systém automaticky přepne na
benzín, jsou-li plynové nádrže
prázdné 3 105.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Volič palivaProvoz na zemní plyn

106Přístroje a ovládací prvky
Stisknutím tlačítka Y přepnete mezi
provozem na benzín a zemní plyn. Stav LED 1 indikuje aktuální
provozní režim.1 vypnut=provoz na zemní plyn.1 svítí=provoz na benzín.1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný.
Jakmile je nádrž na zemní plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zemní plyn
3 210.

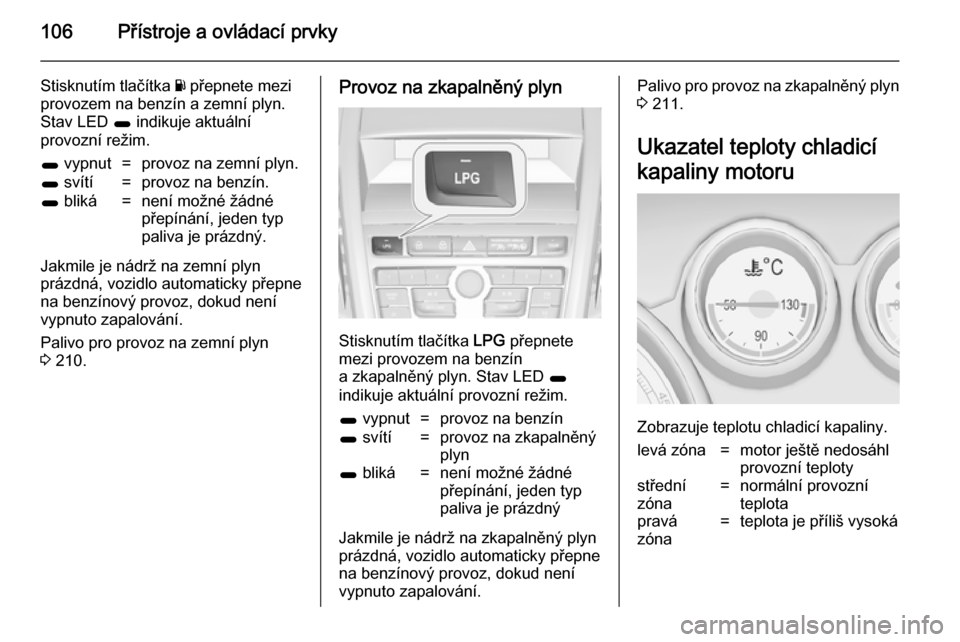

Provoz na zkapalněný plyn
Stisknutím tlačítka LPG přepnete
mezi provozem na benzín
a zkapalněný plyn. Stav LED 1
indikuje aktuální provozní režim.
1 vypnut=provoz na benzín1 svítí=provoz na zkapalněný
plyn1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zkapalněný plyn 3 211.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
levá zóna=motor ještě nedosáhl
provozní teplotystřední
zóna=normální provozní
teplotapravá
zóna=teplota je příliš vysoká

Přístroje a ovládací prvky107Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Vyšší úroveň displeje nebo vyšší
úroveň kombinovaného displeje
zobrazuje zbývající životnost
motorového oleje v Nabídka
Informace o vozidle .
Střední úroveň displeje zobrazuje
zbývající životnost motorového oleje
pomocí kontrolky I, proto musí být
zapnuto zapalování, ale vypnutý
motor.
Nabídku a funkci lze vybrat pomocí
tlačítek na páčce ukazatele směru.

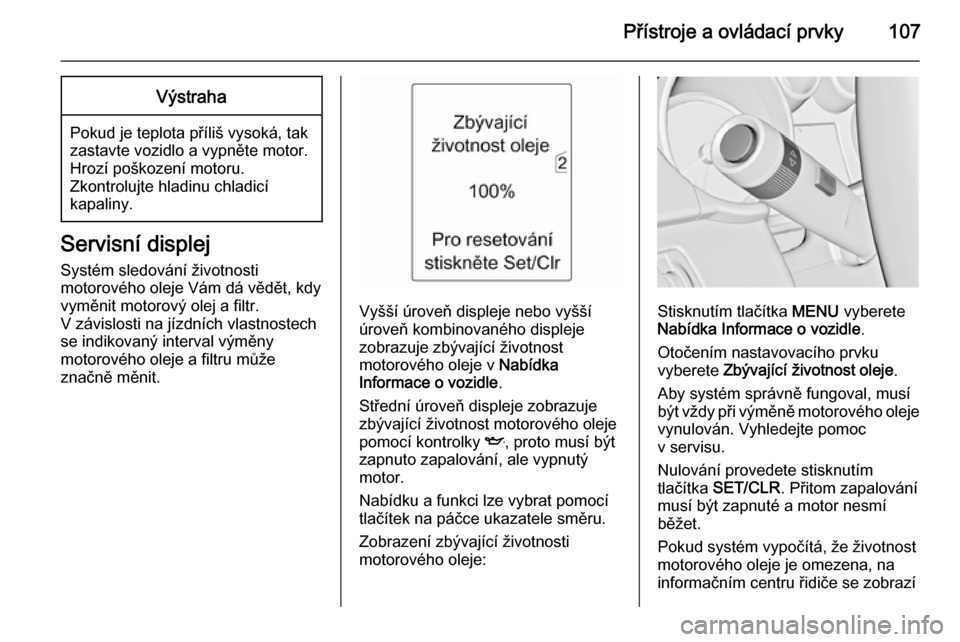

Zobrazení zbývající životnosti
motorového oleje:Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Nulování provedete stisknutím
tlačítka SET/CLR . Přitom zapalování
musí být zapnuté a motor nesmí běžet.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí

108Přístroje a ovládací prvky
Brzy vyměňte motorový olej nebo
výstražný kód. Nechte vyměnit
motorový olej a filtr v servisu během
jednoho týdne nebo 500 km (dle toho,
co nastane dříve).
Informační centrum řidiče 3 117.
Servisní informace 3 271.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení zapnutímodrá=potvrzení zapnutíbílá=potvrzení zapnutí
