OPEL ZAFIRA C 2014.5 Uživatelská příručka (in Czech)

Úložné prostory79

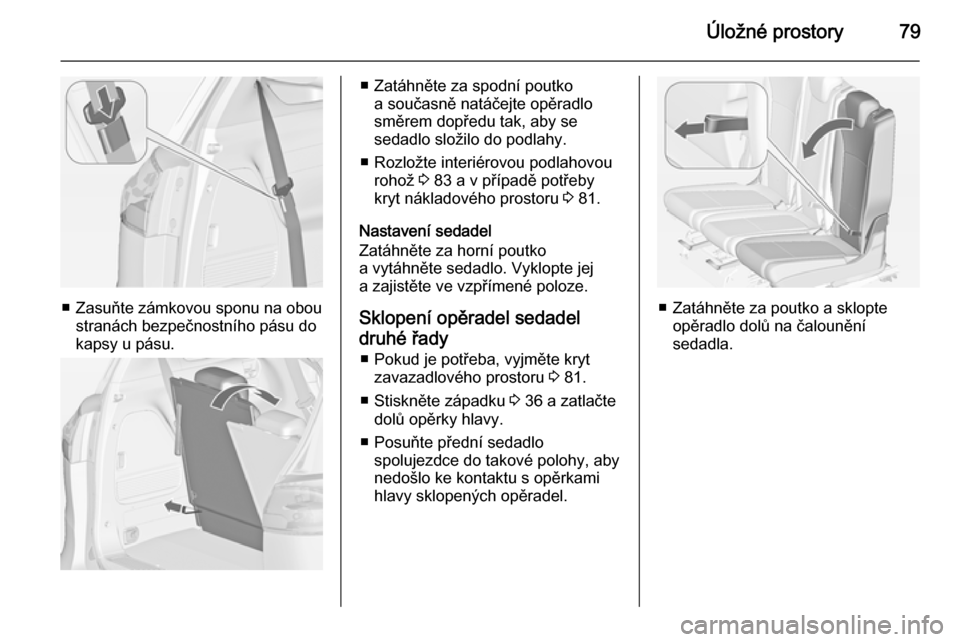

■ Zasuňte zámkovou sponu na oboustranách bezpečnostního pásu do
kapsy u pásu.
■ Zatáhněte za spodní poutko a současně natáčejte opěradlo
směrem dopředu tak, aby se
sedadlo složilo do podlahy.
■ Rozložte interiérovou podlahovou rohož 3 83 a v případě potřeby
kryt nákladového prostoru 3 81.
Nastavení sedadel
Zatáhněte za horní poutko
a vytáhněte sedadlo. Vyklopte jej
a zajistěte ve vzpřímené poloze.
Sklopení opěradel sedadeldruhé řady ■ Pokud je potřeba, vyjměte kryt zavazadlového prostoru 3 81.
■ Stiskněte západku 3 36 a zatlačte
dolů opěrky hlavy.
■ Posuňte přední sedadlo spolujezdce do takové polohy, aby
nedošlo ke kontaktu s opěrkami
hlavy sklopených opěradel.
■ Zatáhněte za poutko a sklopte opěradlo dolů na čalounění
sedadla.

80Úložné prostoryVýstraha
■ Nesklápějte krajní opěradla,když jsou sedadla v komfortní
poloze 3 44.
■ Netahejte za uvolňovací páčku funkce snadného nástupu, když
je opěradlo sklopené.
Sedadla by se mohla poškodit.
■ Alternativně zatáhněte za poutko a nastavte opěradlo do svislé
polohy jako poloha pro přepravu.
9 Varování
Svislou polohu opěradla
používejte pouze pro zvětšení
zavazadlového prostoru a ne jako
polohu pro sezení.
Vyklopení opěradla
Zvedněte opěradlo do svislé polohy.
Upravte sklon zatažením za poutko.
Zajistěte, aby všechny polohy byly
správně zajištěné.
9 Varování
Jezděte s vozidlem pouze pokud
jsou opěradla bezpečně zajištěna
ve své pozici. Jinak v případě
prudkého brzdění či nehody
existuje nebezpečí osobního
zranění nebo poškození nákladu
či vozidla.

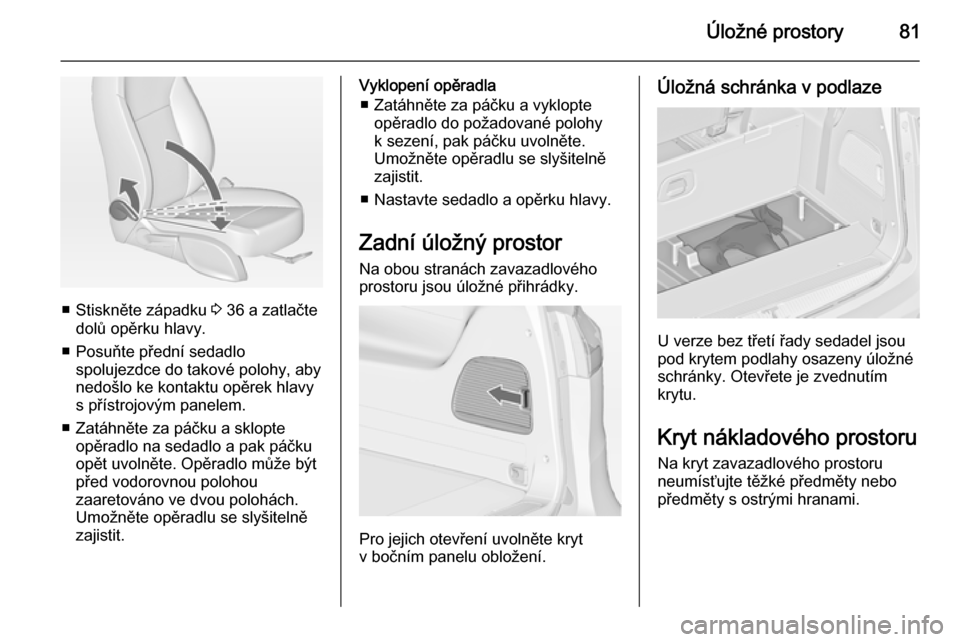

Sklopení opěradla předního
sedadla Pokud je vozidlo vybaveno
uvolňovacím mechanismem na
předním sedadle spolujezdce, lze
opěradlo sedadla sklopit do
vodorovné polohy, např. pro velmi
dlouhé předměty.

Úložné prostory81
■ Stiskněte západku 3 36 a zatlačte
dolů opěrku hlavy.
■ Posuňte přední sedadlo spolujezdce do takové polohy, abynedošlo ke kontaktu opěrek hlavy
s přístrojovým panelem.
■ Zatáhněte za páčku a sklopte opěradlo na sedadlo a pak páčku
opět uvolněte. Opěradlo může být
před vodorovnou polohou
zaaretováno ve dvou polohách.
Umožněte opěradlu se slyšitelně
zajistit.
Vyklopení opěradla
■ Zatáhněte za páčku a vyklopte opěradlo do požadované polohy
k sezení, pak páčku uvolněte.
Umožněte opěradlu se slyšitelně
zajistit.
■ Nastavte sedadlo a opěrku hlavy.
Zadní úložný prostor Na obou stranách zavazadlového
prostoru jsou úložné přihrádky.
Pro jejich otevření uvolněte kryt
v bočním panelu obložení.
Úložná schránka v podlaze
U verze bez třetí řady sedadel jsou
pod krytem podlahy osazeny úložné
schránky. Otevřete je zvednutím
krytu.

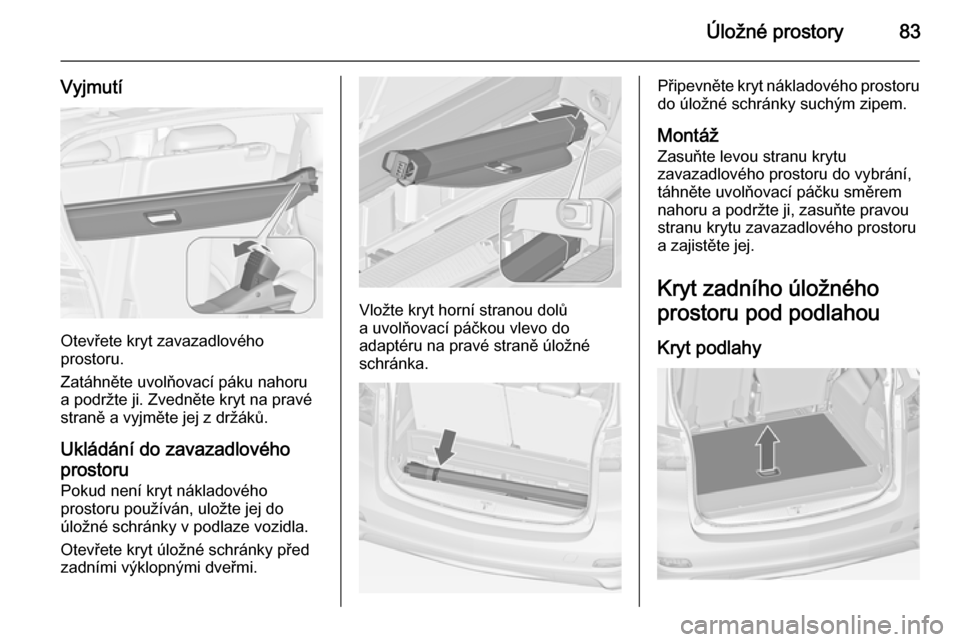

Kryt nákladového prostoru
Na kryt zavazadlového prostoru
neumísťujte těžké předměty nebo
předměty s ostrými hranami.

82Úložné prostory

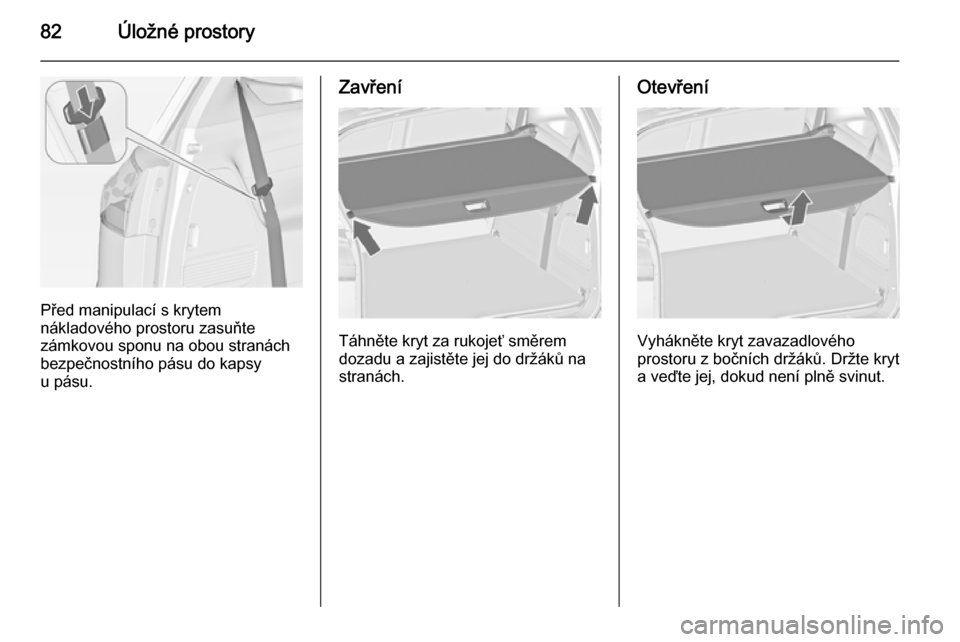

Před manipulací s krytem
nákladového prostoru zasuňte
zámkovou sponu na obou stranách bezpečnostního pásu do kapsy
u pásu.
Zavření
Táhněte kryt za rukojeť směrem
dozadu a zajistěte jej do držáků na
stranách.
Otevření
Vyhákněte kryt zavazadlového
prostoru z bočních držáků. Držte kryt
a veďte jej, dokud není plně svinut.

Úložné prostory83
Vyjmutí
Otevřete kryt zavazadlového
prostoru.
Zatáhněte uvolňovací páku nahoru
a podržte ji. Zvedněte kryt na pravé
straně a vyjměte jej z držáků.
Ukládání do zavazadlového
prostoru
Pokud není kryt nákladového
prostoru používán, uložte jej do
úložné schránky v podlaze vozidla.
Otevřete kryt úložné schránky před
zadními výklopnými dveřmi.
Vložte kryt horní stranou dolů
a uvolňovací páčkou vlevo do
adaptéru na pravé straně úložné
schránka.
Připevněte kryt nákladového prostoru
do úložné schránky suchým zipem.
Montáž Zasuňte levou stranu krytu
zavazadlového prostoru do vybrání,
táhněte uvolňovací páčku směrem
nahoru a podržte ji, zasuňte pravou
stranu krytu zavazadlového prostoru
a zajistěte jej.
Kryt zadního úložného
prostoru pod podlahou
Kryt podlahy

84Úložné prostory
U verzí bez třetí řady sedadel jsoupod krytem podlahy osazeny úložné
schránky. Chcete-li je otevřít,
zdvihněte kryt za zadními sedadly
a vyklopte jej vzhůru.
Interiérová ochranná podložka
Interiérová ochranná podložka plní
krycí a ochrannou funkci
zavazadlového prostoru a používá
se, když jsou všechna nebo jednotlivá
sedadla/opěradla sklopená.
Složením a rozložením podložky lze
dosáhnout řady individuálních
použití.

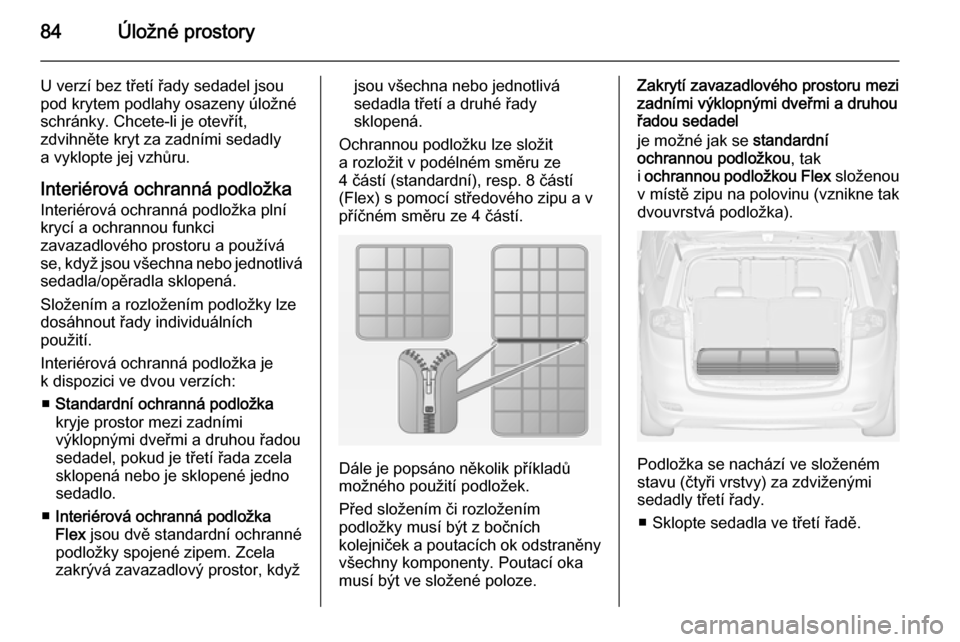

Interiérová ochranná podložka je k dispozici ve dvou verzích:
■ Standardní ochranná podložka
kryje prostor mezi zadními
výklopnými dveřmi a druhou řadou
sedadel, pokud je třetí řada zcela
sklopená nebo je sklopené jedno sedadlo.
■ Interiérová ochranná podložka
Flex jsou dvě standardní ochranné
podložky spojené zipem. Zcela
zakrývá zavazadlový prostor, kdyžjsou všechna nebo jednotlivá
sedadla třetí a druhé řady
sklopená.
Ochrannou podložku lze složit
a rozložit v podélném směru ze
4 částí (standardní), resp. 8 částí
(Flex) s pomocí středového zipu a v
příčném směru ze 4 částí.
Dále je popsáno několik příkladů
možného použití podložek.
Před složením či rozložením
podložky musí být z bočních
kolejniček a poutacích ok odstraněny
všechny komponenty. Poutací oka
musí být ve složené poloze.

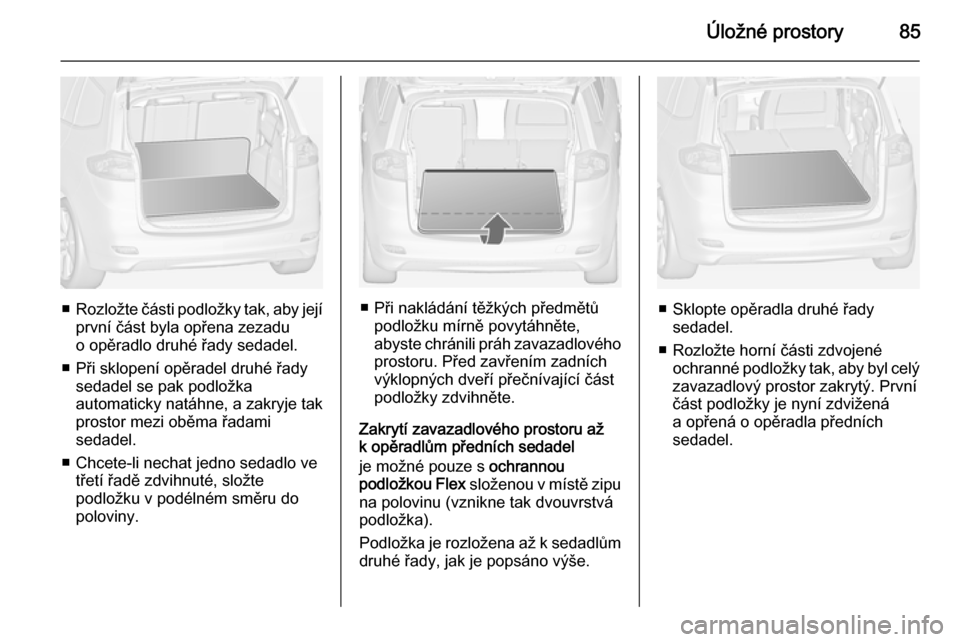

Zakrytí zavazadlového prostoru mezi
zadními výklopnými dveřmi a druhou
řadou sedadel
je možné jak se standardní
ochrannou podložkou , tak
i ochrannou podložkou Flex složenou
v místě zipu na polovinu (vznikne tak
dvouvrstvá podložka).
Podložka se nachází ve složeném
stavu (čtyři vrstvy) za zdviženými
sedadly třetí řady.
■ Sklopte sedadla ve třetí řadě.

Úložné prostory85
■Rozložte části podložky tak, aby její
první část byla opřena zezadu
o opěradlo druhé řady sedadel.
■ Při sklopení opěradel druhé řady sedadel se pak podložka
automaticky natáhne, a zakryje tak
prostor mezi oběma řadami
sedadel.
■ Chcete-li nechat jedno sedadlo ve třetí řadě zdvihnuté, složte
podložku v podélném směru do
poloviny.■ Při nakládání těžkých předmětů podložku mírně povytáhněte,
abyste chránili práh zavazadlového prostoru. Před zavřením zadních
výklopných dveří přečnívající část
podložky zdvihněte.

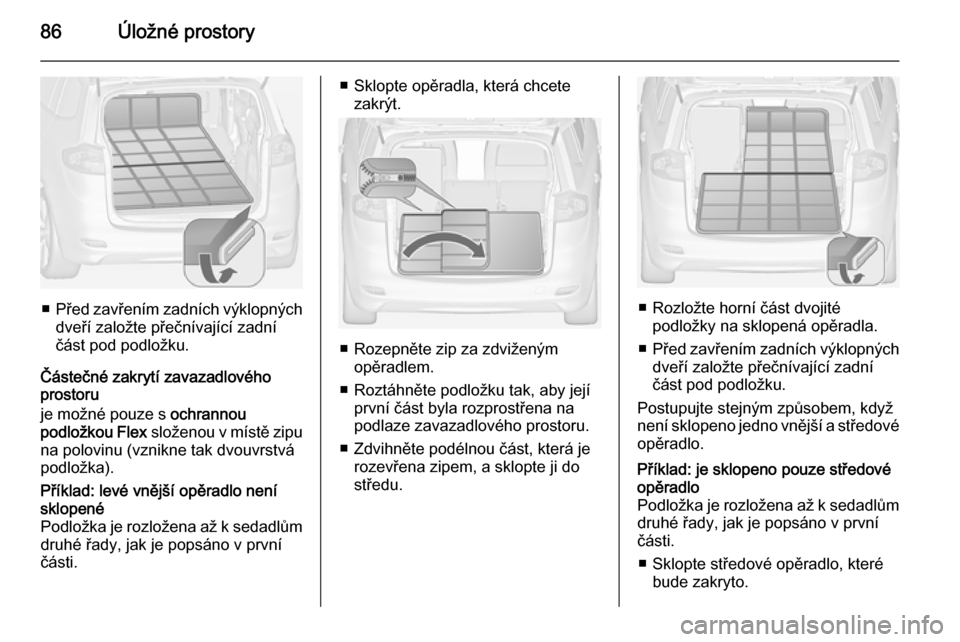

Zakrytí zavazadlového prostoru až
k opěradlům předních sedadel
je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Podložka je rozložena až k sedadlům druhé řady, jak je popsáno výše.■ Sklopte opěradla druhé řady sedadel.
■ Rozložte horní části zdvojené ochranné podložky tak, aby byl celý
zavazadlový prostor zakrytý. První
část podložky je nyní zdvižená
a opřená o opěradla předních
sedadel.

86Úložné prostory
■Před zavřením zadních výklopných
dveří založte přečnívající zadní
část pod podložku.

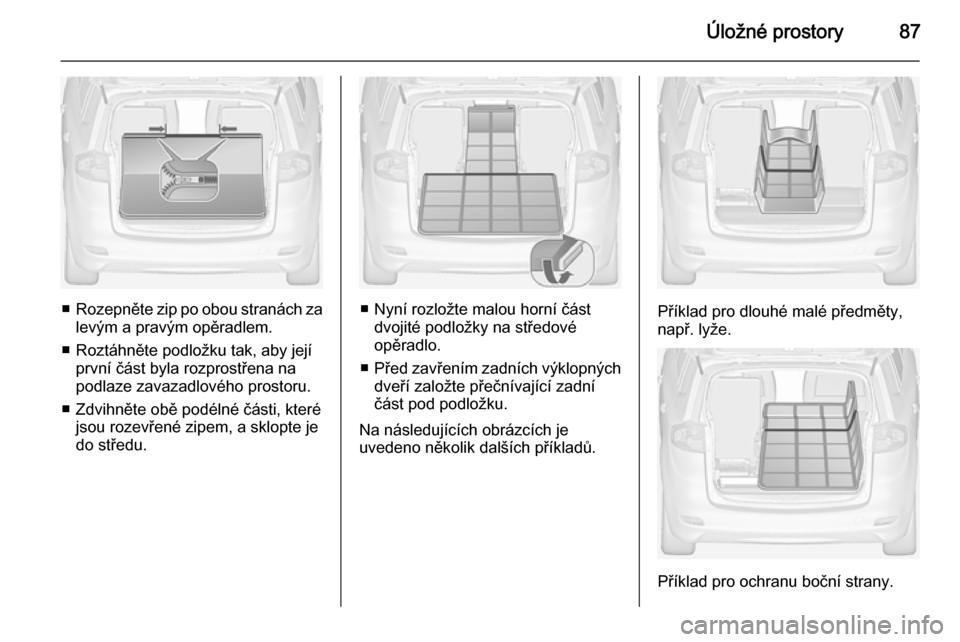

Částečné zakrytí zavazadlového
prostoru
je možné pouze s ochrannou
podložkou Flex složenou v místě zipu
na polovinu (vznikne tak dvouvrstvá
podložka).
Příklad: levé vnější opěradlo není
sklopené
Podložka je rozložena až k sedadlům
druhé řady, jak je popsáno v první
části.■ Sklopte opěradla, která chcete zakrýt.
■ Rozepněte zip za zdviženýmopěradlem.
■ Roztáhněte podložku tak, aby její první část byla rozprostřena na
podlaze zavazadlového prostoru.
■ Zdvihněte podélnou část, která je rozevřena zipem, a sklopte ji dostředu.
■ Rozložte horní část dvojité podložky na sklopená opěradla.
■ Před zavřením zadních výklopných
dveří založte přečnívající zadní
část pod podložku.
Postupujte stejným způsobem, když není sklopeno jedno vnější a středové
opěradlo.
Příklad: je sklopeno pouze středové
opěradlo
Podložka je rozložena až k sedadlům druhé řady, jak je popsáno v první
části.
■ Sklopte středové opěradlo, které bude zakryto.

Úložné prostory87
■Rozepněte zip po obou stranách za
levým a pravým opěradlem.
■ Roztáhněte podložku tak, aby její první část byla rozprostřena na
podlaze zavazadlového prostoru.
■ Zdvihněte obě podélné části, které jsou rozevřené zipem, a sklopte je
do středu.■ Nyní rozložte malou horní část dvojité podložky na středové
opěradlo.
■ Před zavřením zadních výklopných
dveří založte přečnívající zadní
část pod podložku.
Na následujících obrázcích je

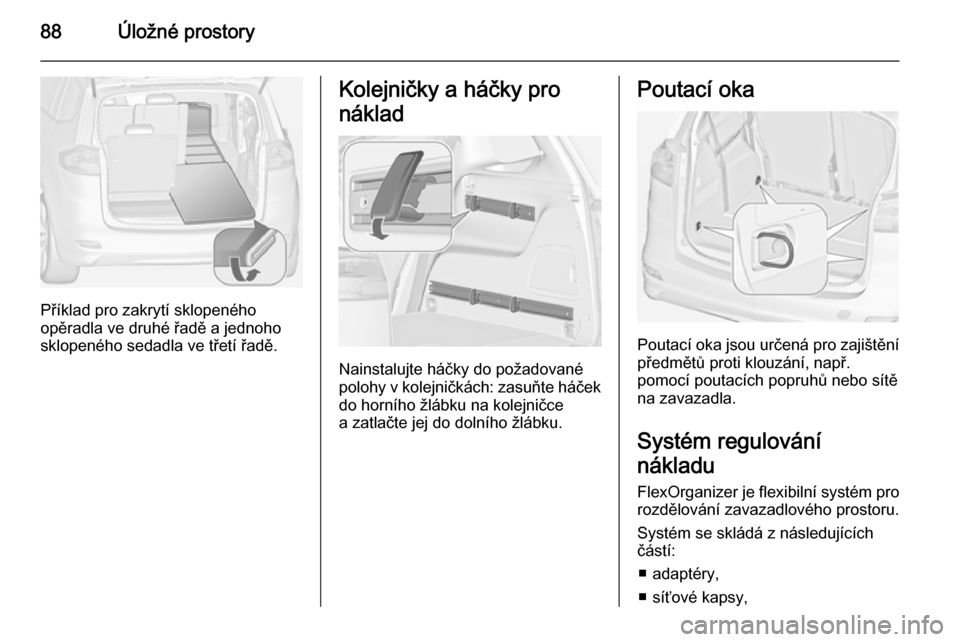

uvedeno několik dalších příkladů.Příklad pro dlouhé malé předměty,
např. lyže.
Příklad pro ochranu boční strany.

88Úložné prostory
Příklad pro zakrytí sklopeného
opěradla ve druhé řadě a jednoho
sklopeného sedadla ve třetí řadě.
Kolejničky a háčky pro
náklad
Nainstalujte háčky do požadované
polohy v kolejničkách: zasuňte háček
do horního žlábku na kolejničce
a zatlačte jej do dolního žlábku.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti klouzání, např.
pomocí poutacích popruhů nebo sítě
na zavazadla.
Systém regulování
nákladu
FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru.
Systém se skládá z následujících
částí:
■ adaptéry,
■ síťové kapsy,
