Úložné prostory69

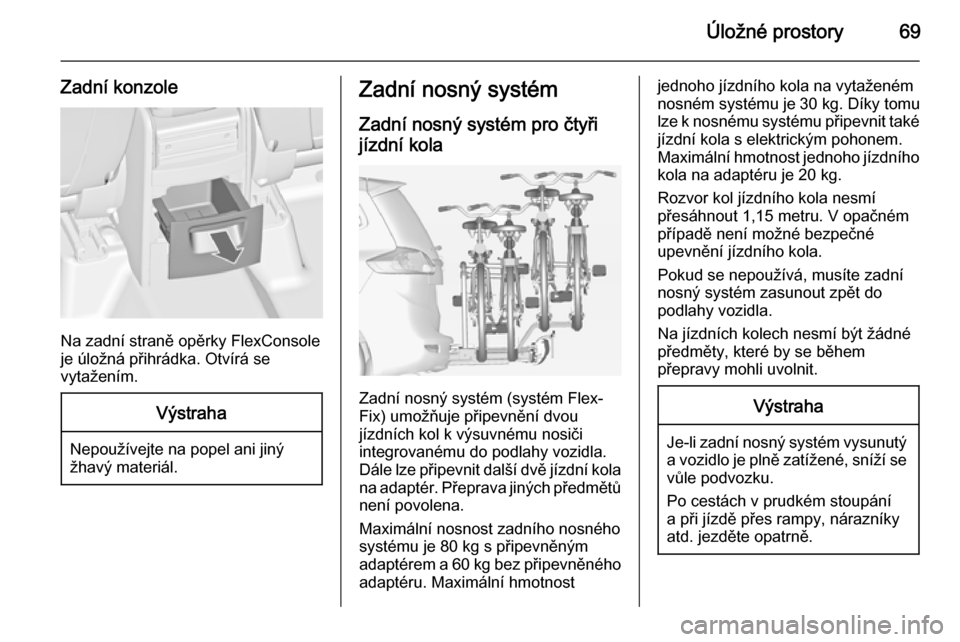

Zadní konzole
Na zadní straně opěrky FlexConsole
je úložná přihrádka. Otvírá se
vytažením.
Výstraha
Nepoužívejte na popel ani jiný
žhavý materiál.
Zadní nosný systém
Zadní nosný systém pro čtyři
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění dvou
jízdních kol k výsuvnému nosiči
integrovanému do podlahy vozidla.
Dále lze připevnit další dvě jízdní kola
na adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného systému je 80 kg s připevněným
adaptérem a 60 kg bez připevněného adaptéru. Maximální hmotnost
jednoho jízdního kola na vytaženém
nosném systému je 30 kg. Díky tomu
lze k nosnému systému připevnit také
jízdní kola s elektrickým pohonem.
Maximální hmotnost jednoho jízdního
kola na adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte zadní
nosný systém zasunout zpět do
podlahy vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží sevůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.

70Úložné prostoryVýstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.

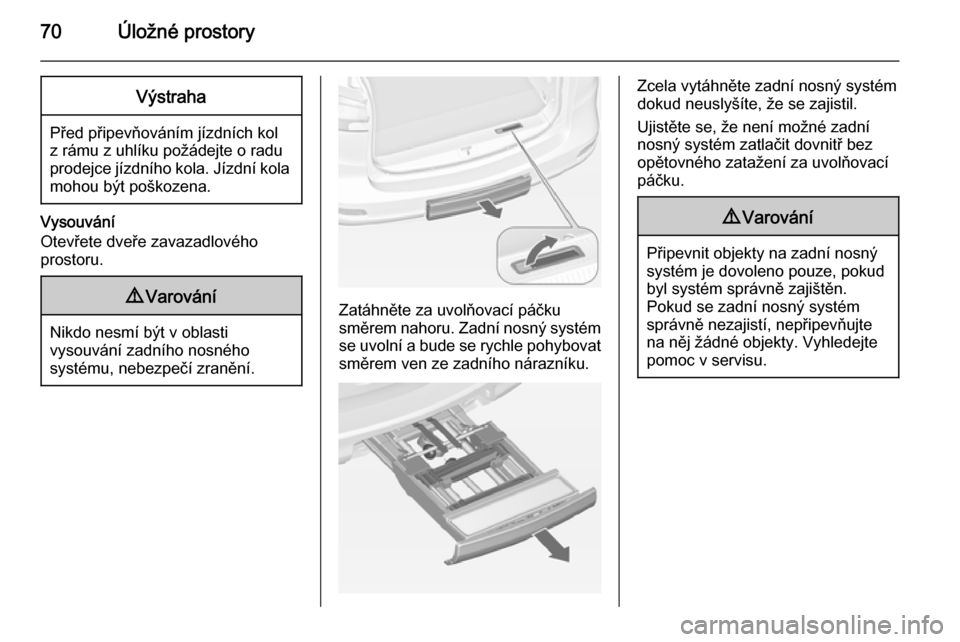

Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.

Úložné prostory71

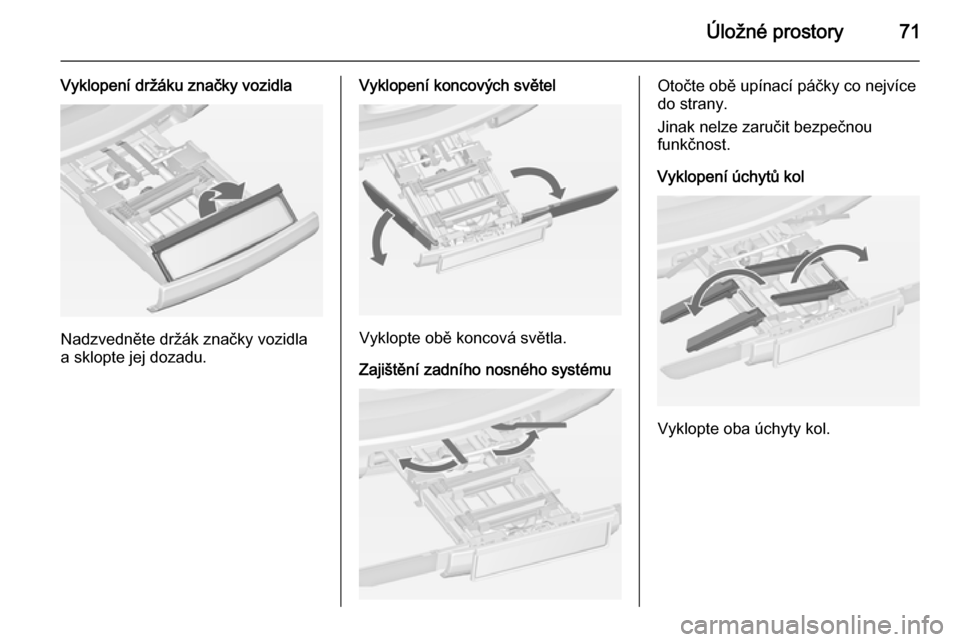

Vyklopení držáku značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dozadu.

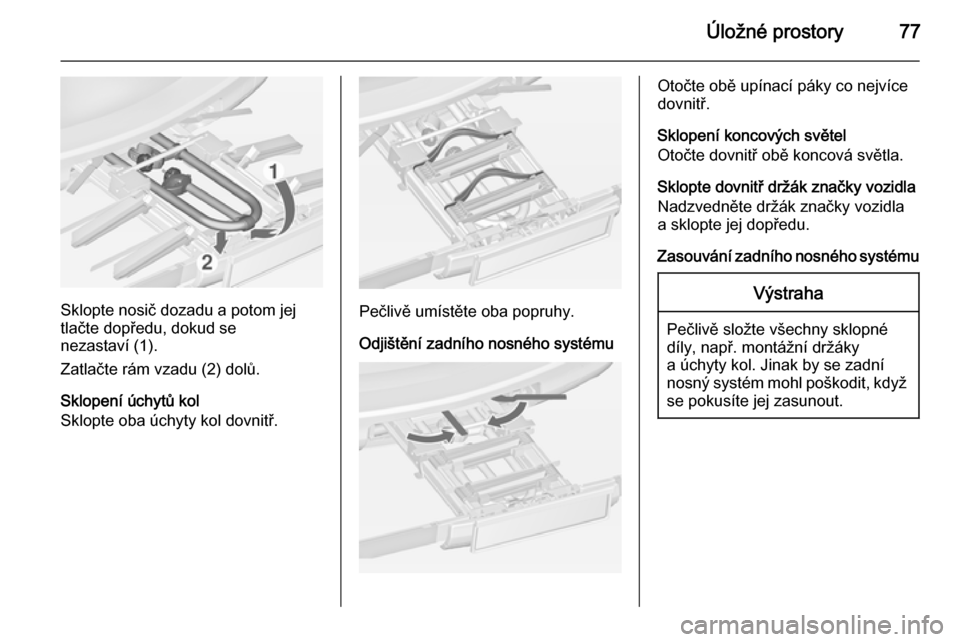

Vyklopení koncových světel
Vyklopte obě koncová světla.
Zajištění zadního nosného systému
Otočte obě upínací páčky co nejvíce
do strany.
Jinak nelze zaručit bezpečnou
funkčnost.
Vyklopení úchytů kol
Vyklopte oba úchyty kol.

72Úložné prostory

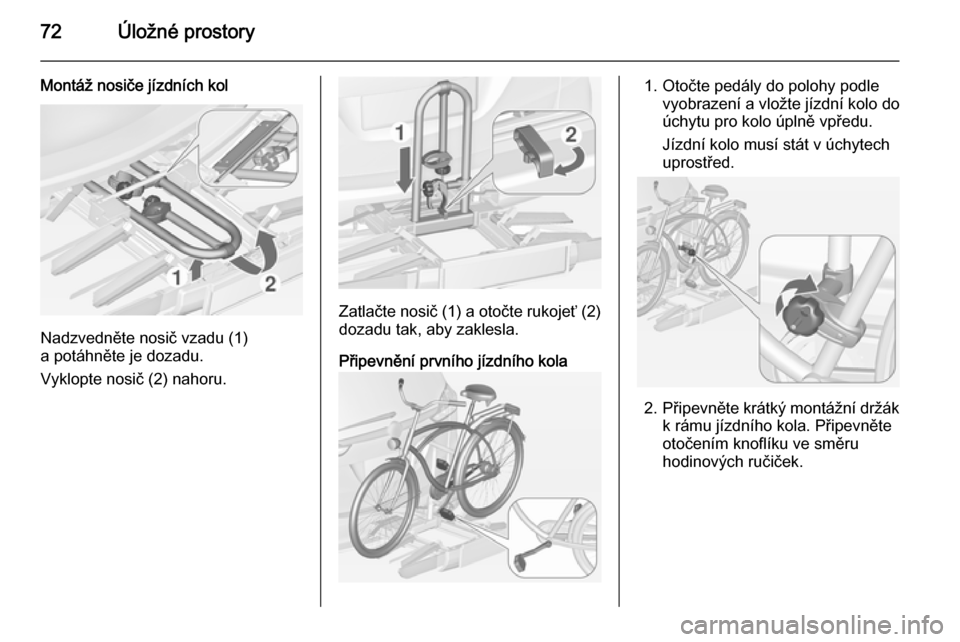

Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu (1)
a potáhněte je dozadu.
Vyklopte nosič (2) nahoru.
Zatlačte nosič (1) a otočte rukojeť (2) dozadu tak, aby zaklesla.
Připevnění prvního jízdního kola

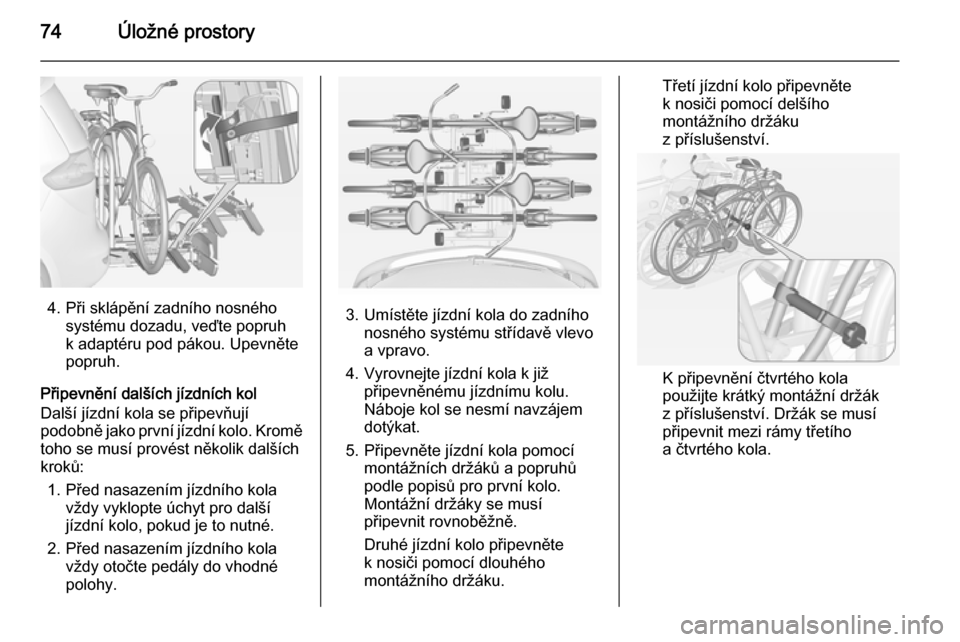

1. Otočte pedály do polohy podle vyobrazení a vložte jízdní kolo do
úchytu pro kolo úplně vpředu.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.

Úložné prostory73

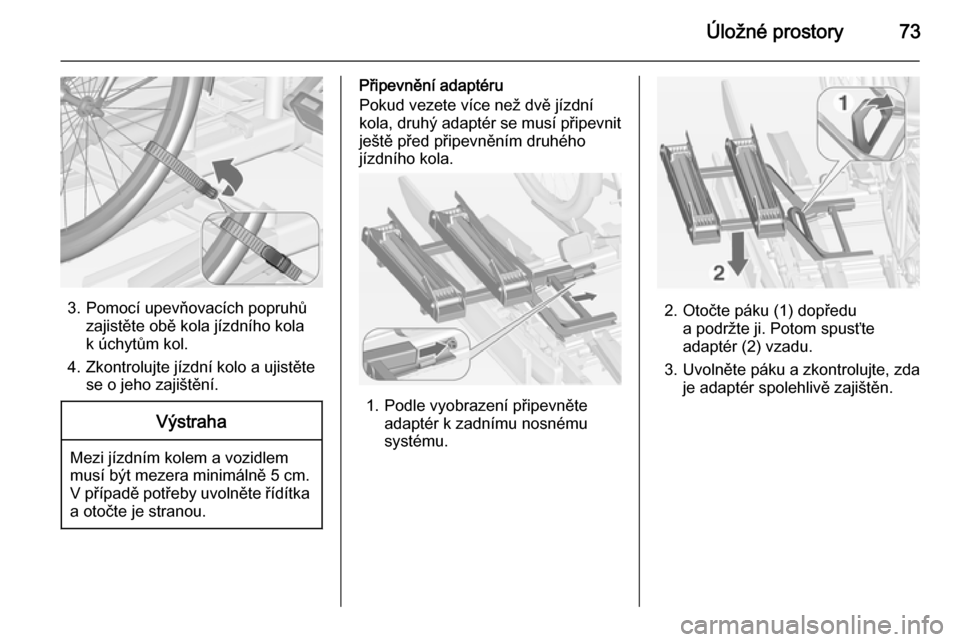

3. Pomocí upevňovacích popruhůzajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění adaptéru
Pokud vezete více než dvě jízdní
kola, druhý adaptér se musí připevnit
ještě před připevněním druhého
jízdního kola.
1. Podle vyobrazení připevněte
adaptér k zadnímu nosnému
systému.
2. Otočte páku (1) dopředu a podržte ji. Potom spusťte
adaptér (2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.

74Úložné prostory
4. Při sklápění zadního nosnéhosystému dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo, pokud je to nutné.
2. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.
4. Vyrovnejte jízdní kola k již připevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí
připevnit rovnoběžně.
Druhé jízdní kolo připevněte
k nosiči pomocí dlouhého
montážního držáku.
Třetí jízdní kolo připevněte
k nosiči pomocí delšího
montážního držáku
z příslušenství.
K připevnění čtvrtého kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy třetího
a čtvrtého kola.

Úložné prostory75
6. Dále pomocí upevňovacíchpopruhů zajistěte obě kola
čtvrtého jízdního kola k úchytům
kol.
Pro zlepšení viditelnosti doporučujeme připevnit na zadní
stranu jízdního kola výstražnou
ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.
■ Bez připevněného adaptéru:
Potlačte páku (1), vyklesněte ji a podržte.
Potáhněte nosič (2) dozadu
a sklopte zadní nosný systém.
■ S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Podržte rám (1) kola úplně vzadu
jednou rukou, potáhněte za poutko
(2) a rám vyklesněte.
Podržte kolo úplně vzadu oběma
rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.

76Úložné prostory
Demontáž jízdních kol

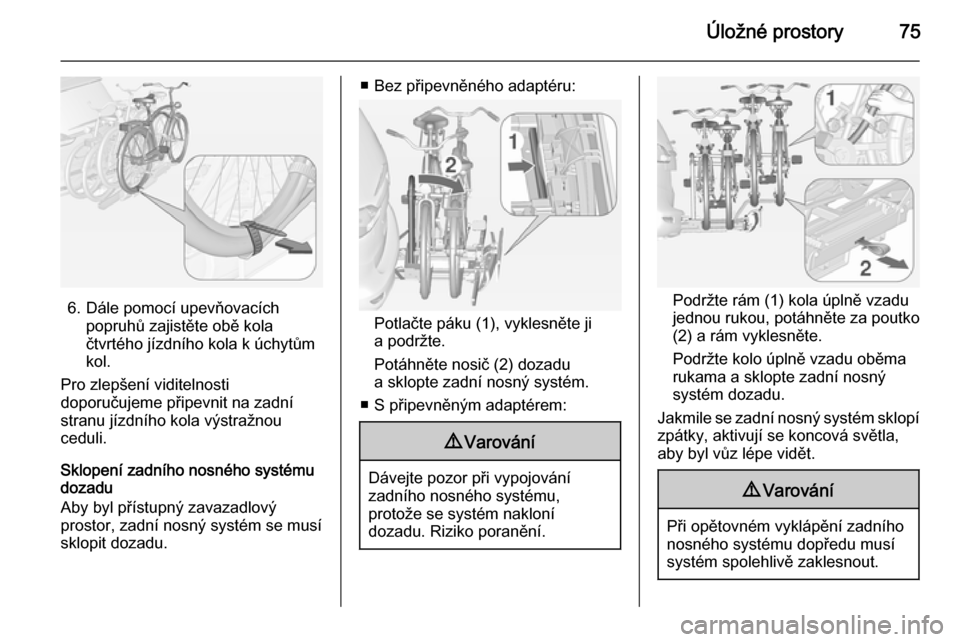

Povolte upevňovací popruhy kol
jízdního kola.
Otočte knoflíkem proti směru
hodinových ručiček a sundejte
montážní držáky.
Odpojování adaptéru
Před sejmutím posledního
zbývajícího jízdního kola na zadním
nosném systému odpojte adaptér.
1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.
3. Otočte páku (1) dopředu a podržte ji.
4. Nadzvedněte adaptér (2) vzadu a vytáhněte jej.

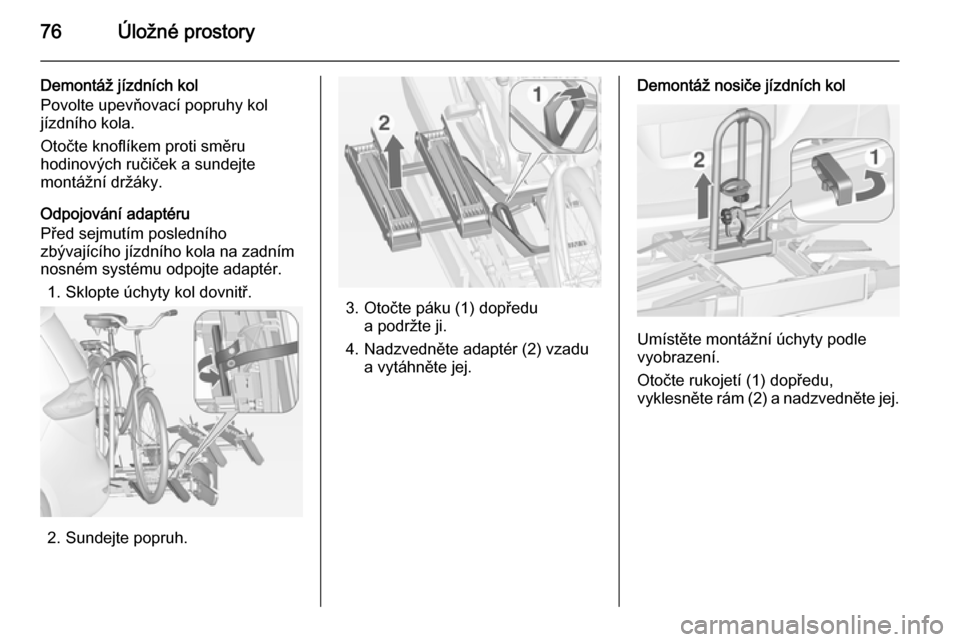

Demontáž nosiče jízdních kol
Umístěte montážní úchyty podle
vyobrazení.
Otočte rukojetí (1) dopředu,
vyklesněte rám (2) a nadzvedněte jej.

Úložné prostory77
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se
nezastaví (1).
Zatlačte rám vzadu (2) dolů.
Sklopení úchytů kol
Sklopte oba úchyty kol dovnitř.Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř.
Sklopení koncových světel
Otočte dovnitř obě koncová světla.
Sklopte dovnitř držák značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dopředu.

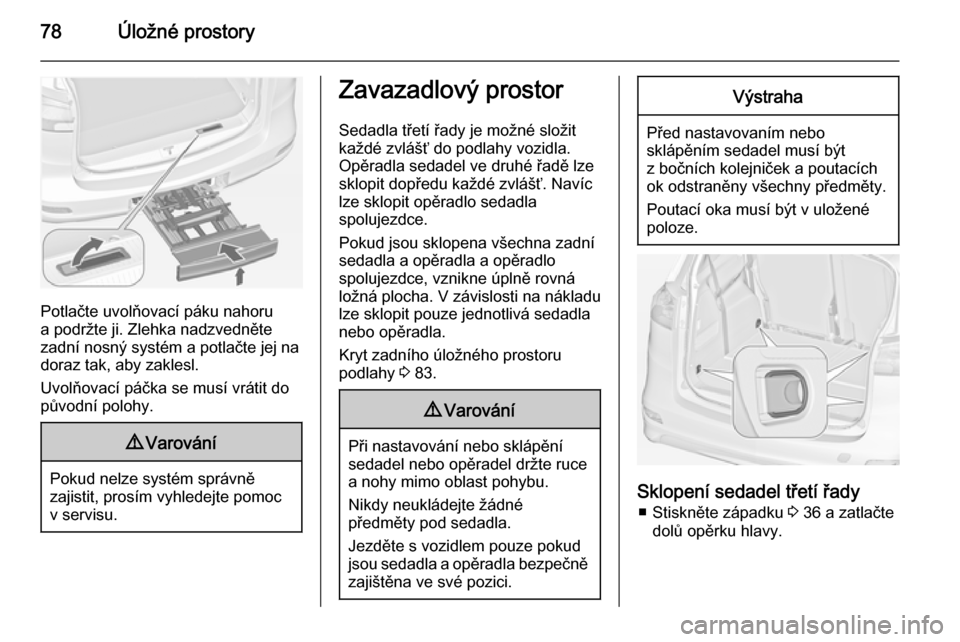

Zasouvání zadního nosného systémuVýstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl poškodit, když se pokusíte jej zasunout.

78Úložné prostory
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
zadní nosný systém a potlačte jej na
doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.
Zavazadlový prostor
Sedadla třetí řady je možné složit
každé zvlášť do podlahy vozidla.
Opěradla sedadel ve druhé řadě lze
sklopit dopředu každé zvlášť. Navíc
lze sklopit opěradlo sedadla
spolujezdce.
Pokud jsou sklopena všechna zadní
sedadla a opěradla a opěradlo
spolujezdce, vznikne úplně rovná
ložná plocha. V závislosti na nákladu
lze sklopit pouze jednotlivá sedadla
nebo opěradla.
Kryt zadního úložného prostoru
podlahy 3 83.9 Varování
Při nastavování nebo sklápění
sedadel nebo opěradel držte ruce
a nohy mimo oblast pohybu.
Nikdy neukládejte žádné
předměty pod sedadla.
Jezděte s vozidlem pouze pokud
jsou sedadla a opěradla bezpečně zajištěna ve své pozici.
Výstraha
Před nastavovaním nebo
sklápěním sedadel musí být
z bočních kolejniček a poutacích
ok odstraněny všechny předměty.
Poutací oka musí být v uložené
poloze.
Sklopení sedadel třetí řady
■ Stiskněte západku 3 36 a zatlačte
dolů opěrku hlavy.
