OPEL ZAFIRA C 2014.5 Uživatelská příručka (in Czech)

Osvětlení149

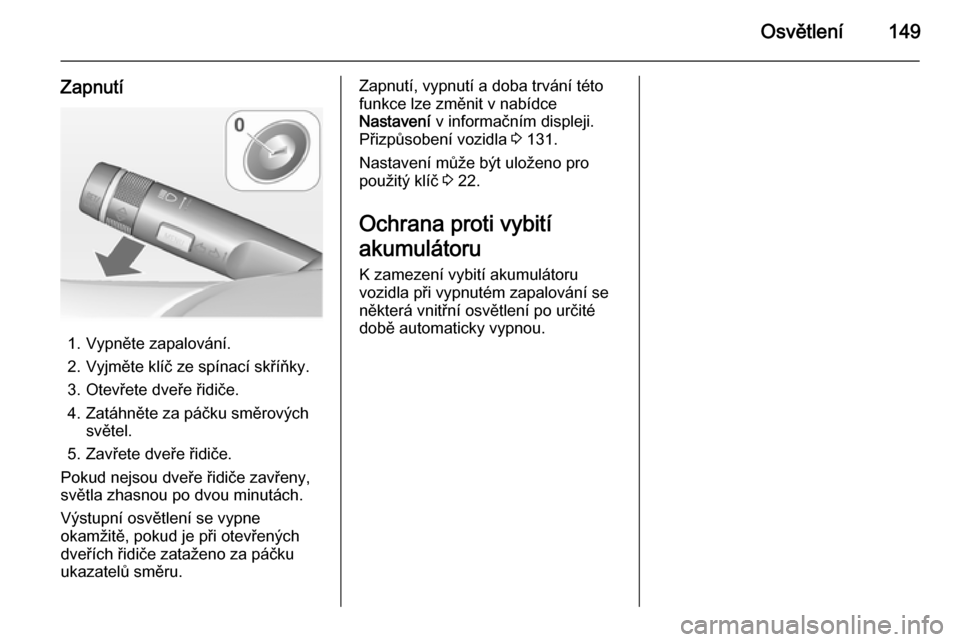

Zapnutí
1. Vypněte zapalování.
2. Vyjměte klíč ze spínací skříňky.
3. Otevřete dveře řidiče.
4. Zatáhněte za páčku směrových světel.
5. Zavřete dveře řidiče.
Pokud nejsou dveře řidiče zavřeny,
světla zhasnou po dvou minutách.
Výstupní osvětlení se vypne
okamžitě, pokud je při otevřených
dveřích řidiče zataženo za páčku
ukazatelů směru.
Zapnutí, vypnutí a doba trvání této
funkce lze změnit v nabídce
Nastavení v informačním displeji.
Přizpůsobení vozidla 3 131.
Nastavení může být uloženo pro použitý klíč 3 22.
Ochrana proti vybití
akumulátoru
K zamezení vybití akumulátoru
vozidla při vypnutém zapalování se
některá vnitřní osvětlení po určité
době automaticky vypnou.

150KlimatizaceKlimatizaceSystémy regulace prostředí.......150
Ventilační otvory ........................156
Údržba ....................................... 158Systémy regulace
prostředí

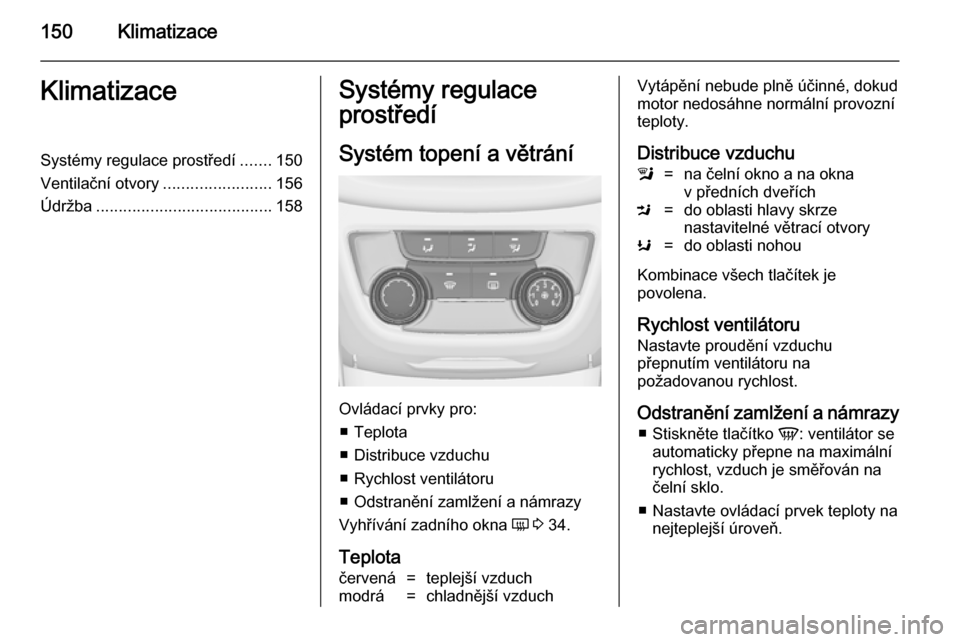

Systém topení a větrání
Ovládací prvky pro: ■ Teplota
■ Distribuce vzduchu
■ Rychlost ventilátoru
■ Odstranění zamlžení a námrazy
Vyhřívání zadního okna Ü 3 34.
Teplota
červená=teplejší vzduchmodrá=chladnější vzduchVytápění nebude plně účinné, dokud
motor nedosáhne normální provozní
teploty.
Distribuce vzduchul=na čelní okno a na okna
v předních dveříchM=do oblasti hlavy skrze
nastavitelné větrací otvoryK=do oblasti nohou
Kombinace všech tlačítek je
povolena.

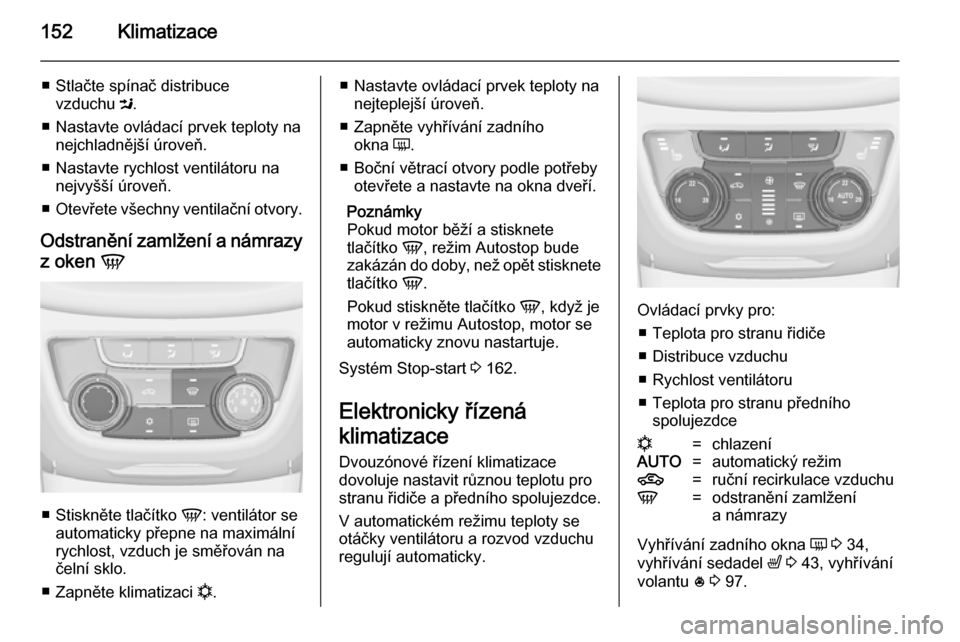

Rychlost ventilátoru Nastavte proudění vzduchu
přepnutím ventilátoru na
požadovanou rychlost.
Odstranění zamlžení a námrazy ■ Stiskněte tlačítko V: ventilátor se
automaticky přepne na maximální rychlost, vzduch je směřován na
čelní sklo.
■ Nastavte ovládací prvek teploty na nejteplejší úroveň.

Klimatizace151
■ Zapněte vyhřívání zadníhookna Ü.
■ Boční větrací otvory podle potřeby otevřete a nastavte na okna dveří.
Klimatizace
Kromě systému topení a větrání má
systém klimatizace ovládací prvky
pro:
n=chlazení4=recirkulace vzduchu
Vyhřívání sedadel ß 3 43, vyhřívání
volantu * 3 97.
Chlazení n
Chlazení se zapíná stisknutím
tlačítka n. Zapnutí je signalizováno
pomocí diody LED v tlačítku.
Chlazení je funkční pouze tehdy,
když motor běží a ventilátor
klimatizace je zapnutý.
Chlazení se vypíná opakovaným
stisknutím tlačítka n.
Systém klimatizace ochlazuje
a odvlhčuje (vysouší) vzduch, jakmile je venkovní teplota mírně nad bodem
mrazu. Proto se může tvořit
kondenzace odkapávající ze spodku
vozidla.
Pokud ochlazování a vysoušení
potřebné není, chladicí systém
vypněte kvůli úspoře paliva. Zapnutí
chlazení může způsobit zákaz režimu Autostop.
Systém recirkulace
vzduchu 4
Režim recirkulace vzduchu se zapíná
stisknutím tlačítka 4. Zapnutí je
signalizováno pomocí diody LED
v tlačítku.Opakovaným stisknutím tlačítka 4
se režim recirkulace vypne.9 Varování
V režimu cirkulace vzduchu je
omezena výměna čerstvého
vzduchu. Při režimu bez chlazení se vlhkost vzduchu zvyšuje, takže může dojít k zamlžení oken
zevnitř. Kvalita vzduchu v interiéru
se zhoršuje, takže cestující mohou pocítit i nevolnost.
V teplém a velmi vlhkém prostředí se
čelní sklo může zvenku zamlžit,
pokud na něj nasměrujete studený vzduch. Jestliže se čelní sklo zamlží
zvenku, aktivujte stěrače čelního skla
a deaktivujte l.
Maximální chlazení
Krátce otevřete okna, aby se rychle
vyvětral horký vzduch.
■ Zapněte klimatizaci n.
■ Zapněte systém recirkulace vzduchu 4.

152Klimatizace
■ Stlačte spínač distribucevzduchu M.
■ Nastavte ovládací prvek teploty na nejchladnější úroveň.
■ Nastavte rychlost ventilátoru na nejvyšší úroveň.
■ Otevřete všechny ventilační otvory.
Odstranění zamlžení a námrazy
z oken V
■
Stiskněte tlačítko V: ventilátor se
automaticky přepne na maximální rychlost, vzduch je směřován na
čelní sklo.
■ Zapněte klimatizaci n.
■ Nastavte ovládací prvek teploty na
nejteplejší úroveň.
■ Zapněte vyhřívání zadního okna Ü.
■ Boční větrací otvory podle potřeby otevřete a nastavte na okna dveří.
Poznámky
Pokud motor běží a stisknete
tlačítko V, režim Autostop bude
zakázán do doby, než opět stisknete
tlačítko V.
Pokud stiskněte tlačítko V, když je
motor v režimu Autostop, motor se
automaticky znovu nastartuje.
Systém Stop-start 3 162.

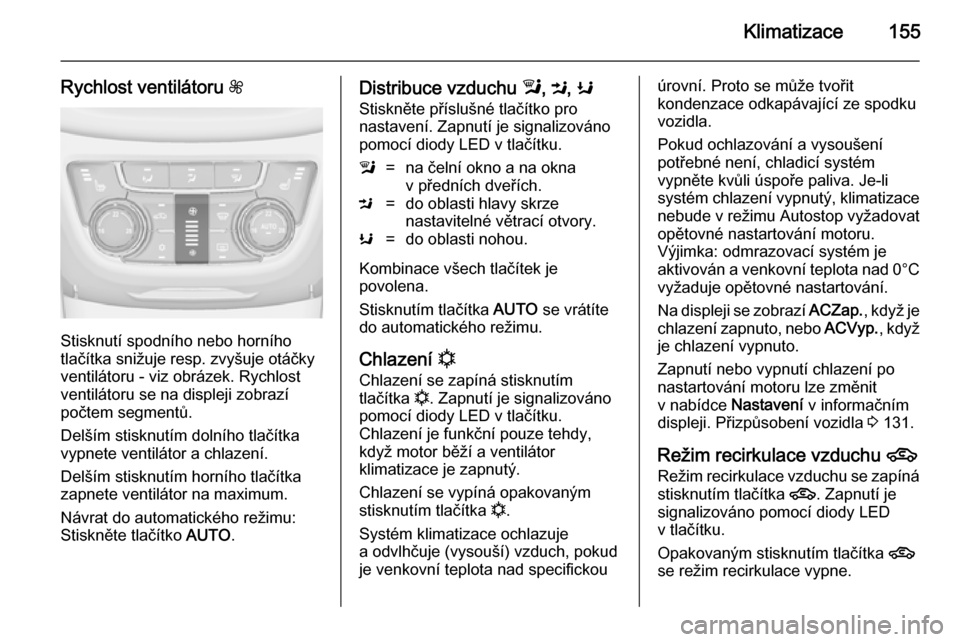

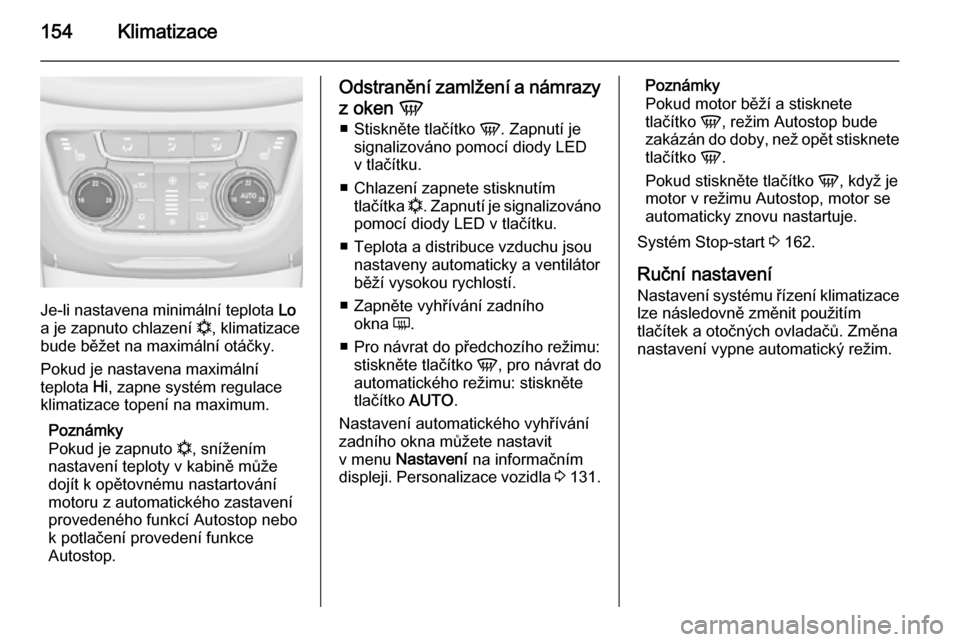

Elektronicky řízená
klimatizace Dvouzónové řízení klimatizace
dovoluje nastavit různou teplotu pro stranu řidiče a předního spolujezdce.
V automatickém režimu teploty se
otáčky ventilátoru a rozvod vzduchu
regulují automaticky.
Ovládací prvky pro:
■ Teplota pro stranu řidiče
■ Distribuce vzduchu
■ Rychlost ventilátoru
■ Teplota pro stranu předního spolujezdce
n=chlazeníAUTO=automatický režim4=ruční recirkulace vzduchuV=odstranění zamlžení
a námrazy
Vyhřívání zadního okna Ü 3 34,
vyhřívání sedadel ß 3 43, vyhřívání
volantu * 3 97.

Klimatizace153

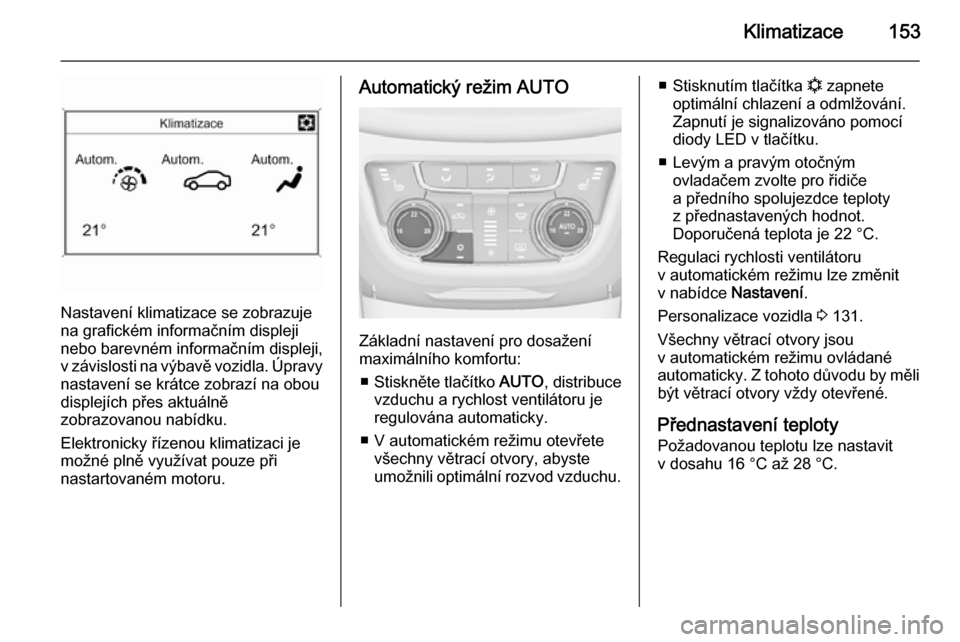

Nastavení klimatizace se zobrazuje
na grafickém informačním displeji nebo barevném informačním displeji,
v závislosti na výbavě vozidla. Úpravy nastavení se krátce zobrazí na obou
displejích přes aktuálně
zobrazovanou nabídku.
Elektronicky řízenou klimatizaci je
možné plně využívat pouze při
nastartovaném motoru.
Automatický režim AUTO
Základní nastavení pro dosažení
maximálního komfortu:
■ Stiskněte tlačítko AUTO, distribuce
vzduchu a rychlost ventilátoru je
regulována automaticky.
■ V automatickém režimu otevřete všechny větrací otvory, abyste
umožnili optimální rozvod vzduchu.
■ Stisknutím tlačítka n zapnete
optimální chlazení a odmlžování.
Zapnutí je signalizováno pomocí
diody LED v tlačítku.
■ Levým a pravým otočným ovladačem zvolte pro řidiče
a předního spolujezdce teploty
z přednastavených hodnot.
Doporučená teplota je 22 °C.
Regulaci rychlosti ventilátoru
v automatickém režimu lze změnit
v nabídce Nastavení.
Personalizace vozidla 3 131.
Všechny větrací otvory jsou
v automatickém režimu ovládané
automaticky. Z tohoto důvodu by měli
být větrací otvory vždy otevřené.
Přednastavení teploty
Požadovanou teplotu lze nastavit
v dosahu 16 °C až 28 °C.

154Klimatizace
Je-li nastavena minimální teplota Lo
a je zapnuto chlazení n, klimatizace
bude běžet na maximální otáčky.
Pokud je nastavena maximální
teplota Hi, zapne systém regulace
klimatizace topení na maximum.
Poznámky
Pokud je zapnuto n, snížením
nastavení teploty v kabině může dojít k opětovnému nastartování
motoru z automatického zastavení
provedeného funkcí Autostop nebo
k potlačení provedení funkce
Autostop.
Odstranění zamlžení a námrazy
z oken V
■ Stiskněte tlačítko V. Zapnutí je
signalizováno pomocí diody LED
v tlačítku.
■ Chlazení zapnete stisknutím tlačítka n. Zapnutí je signalizováno
pomocí diody LED v tlačítku.
■ Teplota a distribuce vzduchu jsou nastaveny automaticky a ventilátor
běží vysokou rychlostí.
■ Zapněte vyhřívání zadního okna Ü.
■ Pro návrat do předchozího režimu: stiskněte tlačítko V, pro návrat do
automatického režimu: stiskněte
tlačítko AUTO.
Nastavení automatického vyhřívání
zadního okna můžete nastavit
v menu Nastavení na informačním
displeji . Personalizace vozidla 3 131.Poznámky
Pokud motor běží a stisknete
tlačítko V, režim Autostop bude
zakázán do doby, než opět stisknete
tlačítko V.
Pokud stiskněte tlačítko V, když je
motor v režimu Autostop, motor se automaticky znovu nastartuje.
Systém Stop-start 3 162.
Ruční nastavení
Nastavení systému řízení klimatizace lze následovně změnit použitím
tlačítek a otočných ovladačů. Změna nastavení vypne automatický režim.

Klimatizace155
Rychlost ventilátoru Z
Stisknutí spodního nebo horního
tlačítka snižuje resp. zvyšuje otáčky
ventilátoru - viz obrázek. Rychlost
ventilátoru se na displeji zobrazí
počtem segmentů.
Delším stisknutím dolního tlačítka
vypnete ventilátor a chlazení.
Delším stisknutím horního tlačítka
zapnete ventilátor na maximum.
Návrat do automatického režimu:
Stiskněte tlačítko AUTO.
Distribuce vzduchu l, M , K
Stiskněte příslušné tlačítko pro
nastavení. Zapnutí je signalizováno
pomocí diody LED v tlačítku.l=na čelní okno a na okna
v předních dveřích.M=do oblasti hlavy skrze
nastavitelné větrací otvory.K=do oblasti nohou.
Kombinace všech tlačítek je
povolena.
Stisknutím tlačítka AUTO se vrátíte
do automatického režimu.
Chlazení n
Chlazení se zapíná stisknutím tlačítka n. Zapnutí je signalizováno
pomocí diody LED v tlačítku.
Chlazení je funkční pouze tehdy, když motor běží a ventilátor
klimatizace je zapnutý.
Chlazení se vypíná opakovaným
stisknutím tlačítka n.
Systém klimatizace ochlazuje
a odvlhčuje (vysouší) vzduch, pokud
je venkovní teplota nad specifickou
úrovní. Proto se může tvořit
kondenzace odkapávající ze spodku
vozidla.
Pokud ochlazování a vysoušení
potřebné není, chladicí systém
vypněte kvůli úspoře paliva. Je-li
systém chlazení vypnutý, klimatizace
nebude v režimu Autostop vyžadovat opětovné nastartování motoru.
Výjimka: odmrazovací systém je aktivován a venkovní teplota nad 0°C vyžaduje opětovné nastartování.
Na displeji se zobrazí ACZap., když je
chlazení zapnuto, nebo ACVyp., když
je chlazení vypnuto.
Zapnutí nebo vypnutí chlazení po
nastartování motoru lze změnit
v nabídce Nastavení v informačním
displeji. Přizpůsobení vozidla 3 131.
Režim recirkulace vzduchu 4
Režim recirkulace vzduchu se zapíná
stisknutím tlačítka 4. Zapnutí je
signalizováno pomocí diody LED
v tlačítku.
Opakovaným stisknutím tlačítka 4
se režim recirkulace vypne.

156Klimatizace9Varování
V režimu cirkulace vzduchu je
omezena výměna čerstvého
vzduchu. Při režimu bez chlazení se vlhkost vzduchu zvyšuje, takže může dojít k zamlžení oken
zevnitř. Kvalita vzduchu v interiéru
se zhoršuje, takže cestující mohou pocítit i nevolnost.
V teplém a velmi vlhkém prostředí se
čelní sklo může zvenku zamlžit,
pokud na něj nasměrujete studený vzduch. Jestliže se čelní sklo zamlží
zvenku, aktivujte stěrače čelního skla
a deaktivujte l.
Základní nastavení
Některá nastavení lze změnit
v nabídce Nastavení na informačním
displeji. Přizpůsobení vozidla 3 131.
Nezávislé topení
Vzduchové topení
Quickheat je elektrické přídavné
vzduchové topení, které automaticky
rychleji zahřeje prostor pro cestující.
Ventilační otvory

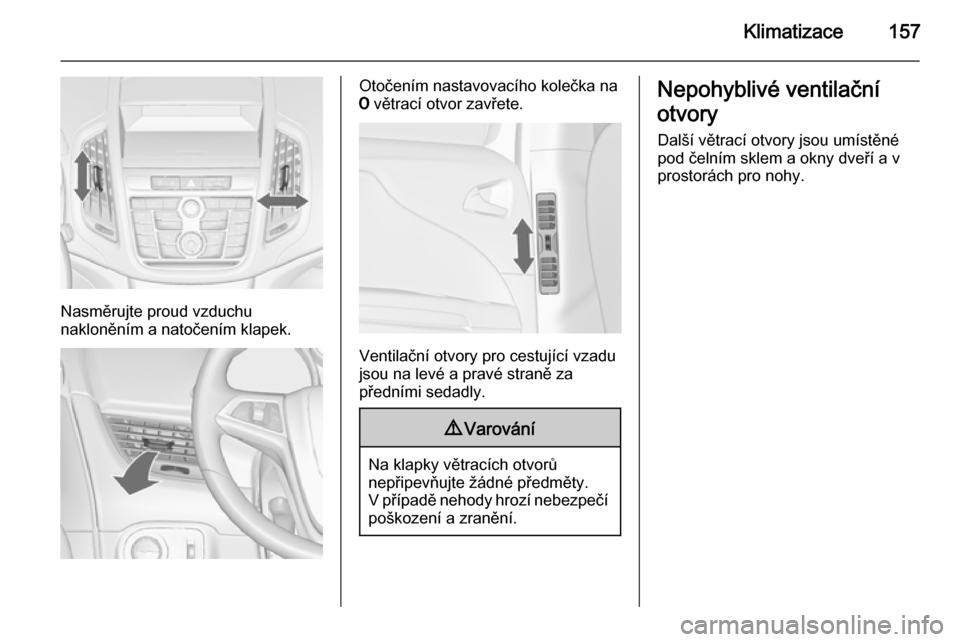

Nastavitelné větrací otvory
Pokud je zapnuté ochlazování,
musíte otevřít alespoň jeden větrací
otvor.
Otočením nastavovacího kolečka na
B větrací otvor otevřete. Otočením
nastavovacího kolečka upravte
množství vzduchu proudícího
větracím otvorem.

Klimatizace157
Nasměrujte proud vzduchu
nakloněním a natočením klapek.
Otočením nastavovacího kolečka na
7 větrací otvor zavřete.
Ventilační otvory pro cestující vzadu
jsou na levé a pravé straně za
předními sedadly.
9 Varování
Na klapky větracích otvorů
nepřipevňujte žádné předměty. V případě nehody hrozí nebezpečí poškození a zranění.
Nepohyblivé ventilační
otvory
Další větrací otvory jsou umístěné
pod čelním sklem a okny dveří a v
prostorách pro nohy.

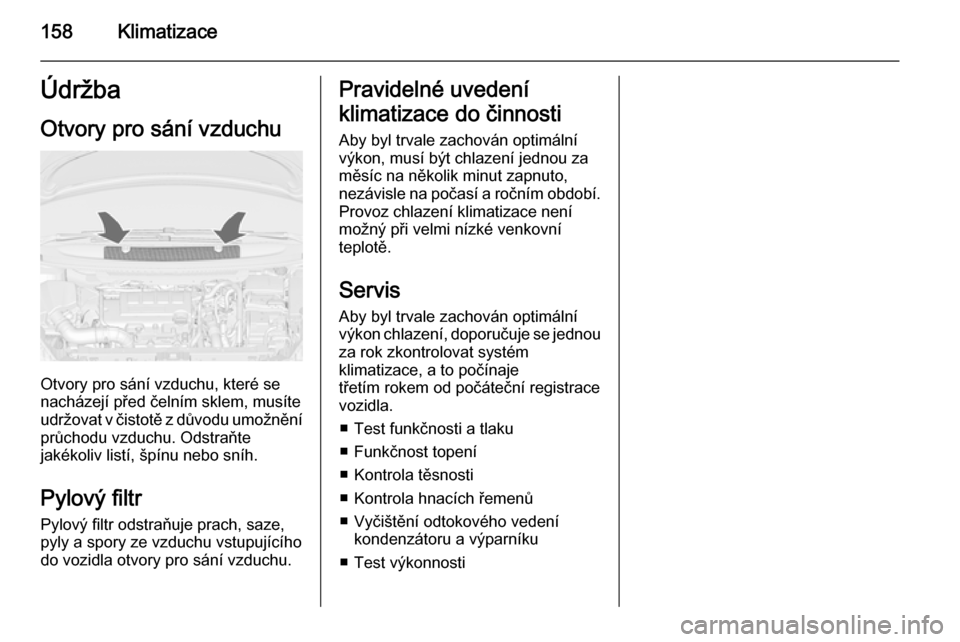

158KlimatizaceÚdržbaOtvory pro sání vzduchu
Otvory pro sání vzduchu, které se
nacházejí před čelním sklem, musíte
udržovat v čistotě z důvodu umožnění
průchodu vzduchu. Odstraňte
jakékoliv listí, špínu nebo sníh.
Pylový filtr Pylový filtr odstraňuje prach, saze,
pyly a spory ze vzduchu vstupujícího
do vozidla otvory pro sání vzduchu.
Pravidelné uvedení
klimatizace do činnosti
Aby byl trvale zachován optimální
výkon, musí být chlazení jednou za
měsíc na několik minut zapnuto,
nezávisle na počasí a ročním období. Provoz chlazení klimatizace není
možný při velmi nízké venkovní
teplotě.
Servis Aby byl trvale zachován optimální
výkon chlazení, doporučuje se jednou za rok zkontrolovat systém
klimatizace, a to počínaje
třetím rokem od počáteční registrace
vozidla.
■ Test funkčnosti a tlaku
■ Funkčnost topení
■ Kontrola těsnosti
■ Kontrola hnacích řemenů
■ Vyčištění odtokového vedení kondenzátoru a výparníku
■ Test výkonnosti
