OPEL ZAFIRA C 2014.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz189
Radarová jednotka
Radarová jednotka je namontovaná
za mřížkou chladiče pod firemním
emblémem.
9 Varování
Radarová jednotka byla během
výroby pečlivě nastavena. Po
čelním nárazu systém tedy
nepoužívejte. Přestože se přední
nárazník může zdát neporušený,
čidlo za ním může být vychýleno mimo polohu a může reagovat
nesprávně. Po nehodě nechejte
vždy polohu čidla adaptivního
tempomatu zkontrolovat a opravit
v servisu.
Nastavení
Nastavení mohou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 131.
Porucha Pokud adaptivní tempomat nepracuje
z důvodu dočasných podmínek
(např. zablokování ledem), nebo
pokud nastala trvalá systémová
chyba, je zobrazena zpráva
v informačním centru řidiče.
Zprávy vozidla 3 123.
Výstraha před kolizí
vpředu
Výstraha před kolizí vpředu může
pomoci zabránit vzniku škod při
čelním nárazu nebo může toto
poškození snížit.

190Řízení vozidla a jeho provoz
Vozidlo jedoucí vepředu je
signalizováno kontrolkou A.
Když se vozidlo přímo před vámi
přibližuje příliš rychle, zazní
zvonkohra a v informačním centru
řidiče se zobrazí výstraha.
Předpokladem je, že v nabídce
personalizace vozidla je aktivována výstraha před kolizí vpředu 3 131
a není současně deaktivována
tlačítkem V (v závislosti na systému
- viz dále).
V závislosti na výbavě vozidla jsou
k dispozici dvě varianty výstrahy před kolizí vpředu:
■ Výstraha před kolizí vpředu
s radarovým systémem
na vozidlech vybavených
adaptivním tempomatem 3 182.
■ Výstraha před kolizí vpředu se
systémem přední kamery
na vozidlech s běžným
tempomatem nebo bez tempomatu 3 180.Výstraha před kolizí vpředu
s radarovým systémem Systém používá radarové čidlo za
mřížkou chladiče pro detekci vozidla
přímo před vámi, ve vaší trase do
vzdálenosti max. 150 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje
automaticky při rychlosti vyšší než
rychlost chůze, pokud není
deaktivována v nabídce Auto collision
preparation (Automatická příprava na kolizi) 3 131.
Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.

Řízení vozidla a jeho provoz191
Stiskněte tlačítko E, v informačním
centru řidiče se zobrazí aktuální
nastavení. Opětovným stisknutím
tlačítka E změníte citlivost výstrahy.
Nastavení je také zobrazeno na
horním řádku informačního centra
řidiče.Všimněte si, že nastavení citlivosti
časování výstrahy je sdílené
s nastavením vzdálenosti vpředu
adaptivního tempomatu. A tak změna
nastavení citlivosti časování výstrahy
změní nastavení vzdálenosti vpředu
adaptivního tempomatu.
Upozornění řidiče
Zelená kontrolka vepředu jedoucího
vozidla A se na sestavě sdružených
přístrojů rozsvítí v případě, že systém rozpoznal vozidlo v jízdní dráze.
Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se
v informačním centru řidiče symbol
výstrahy před kolizí. Současně se
ozve výstražný zvukový signál.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.

192Řízení vozidla a jeho provoz
Nastavení
Nastavení mohou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 131.
Výstraha před kolizí vpředu se systémem přední kamery
Systém používá systém přední
kamery v čelním skle pro detekci
vozidla přímo před vámi, ve vaší trase do vzdálenosti přibližně 60 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje
automaticky při rychlosti vyšší než 40 km/h, pokud není deaktivována
tlačítkem V (viz níže).
Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.
Stiskněte tlačítko V, v informačním
centru řidiče se zobrazí aktuální
nastavení. Opětovným stisknutím
tlačítka V změníte citlivost výstrahy.
Upozornění řidiče
Zelená kontrolka vepředu jedoucího
vozidla A se na sestavě sdružených
přístrojů rozsvítí v případě, že systém rozpoznal vozidlo v jízdní dráze.
Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se
v informačním centru řidiče symbol
výstrahy před kolizí.
Současně zazní varovná zvonkohra.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.

Řízení vozidla a jeho provoz193
Deaktivace
Systém je možné deaktivovat.
Opakovaně stiskněte tlačítko V,
dokud se v informačním centru řidiče
nezobrazí následující zpráva.
Všeobecné informace pro obě
varianty výstrahy před kolizívpředu
9 Varování
Výstraha před kolizí vpředu je jen
systém varování a neaktivuje
brzdy. Při příliš rychlém
přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním
v závislosti na provozu,
povětrnostních podmínkách
a viditelnosti.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a brzdit.
Omezení systému
Systém je navržen, aby varoval
pouze před vozidly, ale může
reagovat i na jiné kovové předměty.
V následujících případech nebude
výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
■ na silnicích bohatých na zatáčky,
■ když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh,
■ když je čidlo blokováno sněhem, ledem, břečkou, nečistotami, nebo
při poškození čelního skla.
Indikace vzdálenosti
vpředu
Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Podle výbavy vozidla používá systém k detekování
vzdálenosti za vozidlem, které jede
v jízdním pruhu před vámi, buď radar
za mřížkou chladiče nebo přední
kameru v čelním skle. Je aktivní při
rychlostech nad 40 km/hod.

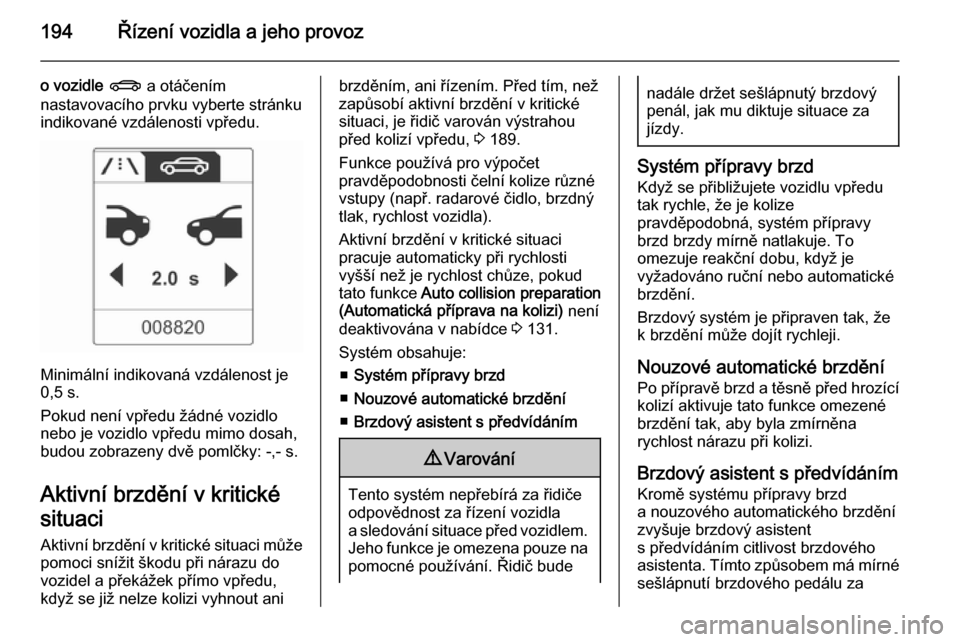

Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 117 . Stiskněte tlačítko
MENU na páčce ukazatelů směru
a vyberte Nabídka Informace

194Řízení vozidla a jeho provoz
o vozidle X a otáčením
nastavovacího prvku vyberte stránku indikované vzdálenosti vpředu.
Minimální indikovaná vzdálenost je
0,5 s.
Pokud není vpředu žádné vozidlo nebo je vozidlo vpředu mimo dosah,
budou zobrazeny dvě pomlčky: -,- s.
Aktivní brzdění v kritické
situaci Aktivní brzdění v kritické situaci může pomoci snížit škodu při nárazu do
vozidel a překážek přímo vpředu, když se již nelze kolizi vyhnout ani
brzděním, ani řízením. Před tím, nežzapůsobí aktivní brzdění v kritické
situaci, je řidič varován výstrahou
před kolizí vpředu, 3 189.
Funkce používá pro výpočet
pravděpodobnosti čelní kolize různé
vstupy (např. radarové čidlo, brzdný
tlak, rychlost vozidla).
Aktivní brzdění v kritické situaci
pracuje automaticky při rychlosti
vyšší než je rychlost chůze, pokud
tato funkce Auto collision preparation
(Automatická příprava na kolizi) není
deaktivována v nabídce 3 131.
Systém obsahuje: ■ Systém přípravy brzd
■ Nouzové automatické brzdění
■ Brzdový asistent s předvídáním9 Varování
Tento systém nepřebírá za řidiče
odpovědnost za řízení vozidla
a sledování situace před vozidlem.
Jeho funkce je omezena pouze napomocné používání. Řidič bude
nadále držet sešlápnutý brzdový
penál, jak mu diktuje situace za
jízdy.
Systém přípravy brzd
Když se přibližujete vozidlu vpředu
tak rychle, že je kolize
pravděpodobná, systém přípravy
brzd brzdy mírně natlakuje. To
omezuje reakční dobu, když je
vyžadováno ruční nebo automatické
brzdění.
Brzdový systém je připraven tak, že k brzdění může dojít rychleji.
Nouzové automatické brzdění
Po přípravě brzd a těsně před hrozící kolizí aktivuje tato funkce omezené
brzdění tak, aby byla zmírněna
rychlost nárazu při kolizi.
Brzdový asistent s předvídáním
Kromě systému přípravy brzd
a nouzového automatického brzdění
zvyšuje brzdový asistent
s předvídáním citlivost brzdového
asistenta. Tímto způsobem má mírné sešlápnutí brzdového pedálu za

Řízení vozidla a jeho provoz195
následek okamžité silné brzdění.
Tato funkce pomáhá řidiči brzdit
rychleji a silněji před hrozící kolizí.9 Varování
Aktivní brzdění neslouží k silnému
autonomnímu zabrzdění ani
nedokáže automaticky zabránit
kolizi. Je určeno ke snížení
rychlosti vozidla před kolizí.
Pravděpodobně nebude reagovat
na stojící vozidla, chodce ani
zvířata. Po náhlé změně jízdního
pruhu potřebuje systém určitý čas
na detekci nejbližšího před vámi
jedoucího vozidla.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a použít
brzdy a řízení tak, aby se vyhnul
kolizím. Systém je navržen tak,
aby správně pracoval pouze
tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy.
Omezení systému
Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za
deště, sněhu nebo silném znečištění, neboť radarové čidlo může být
pokryto vrstvou vody, prachu, ledu
nebo sněhu. V případě blokování
čidla očistěte jeho kryt.
V některých vzácných případech
může systém aktivní brzdění v kritické
situaci způsobit krátké automatické
brzdění v situacích, kdy se to nezdá
být nutné, například kvůli dopravním
značkám v zatáčce, nebo kvůli
vozidlům v jiném jízdním pruhu. To je přijatelný stav a vozidlo nevyžaduje
servis. Stiskněte pevně plynový pedál a překonejte tak automatické brzdění.
Nastavení Nastavení můžou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 131.

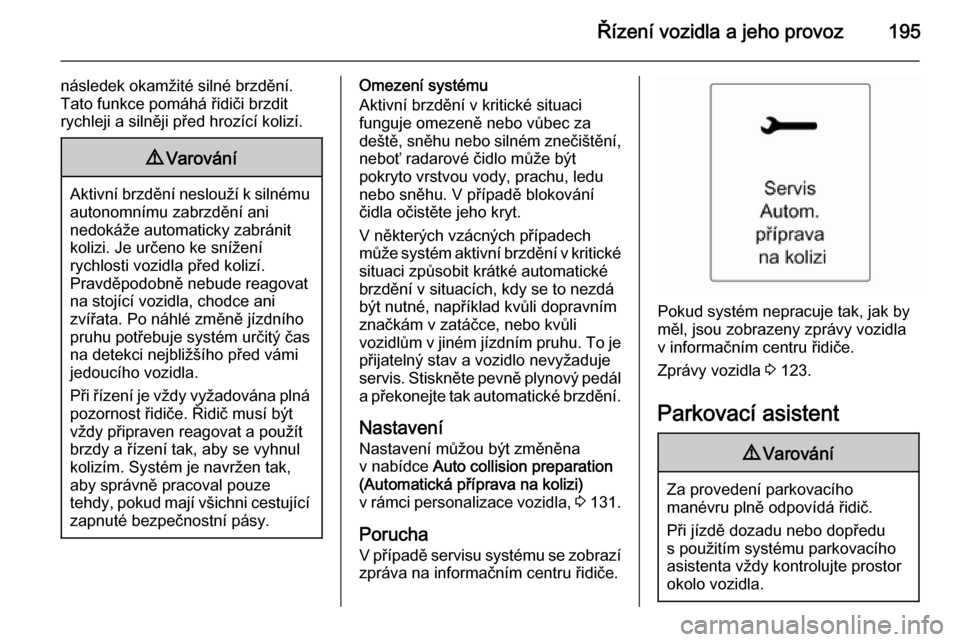

Porucha V případě servisu systému se zobrazízpráva na informačním centru řidiče.
Pokud systém nepracuje tak, jak by
měl, jsou zobrazeny zprávy vozidla
v informačním centru řidiče.
Zprávy vozidla 3 123.
Parkovací asistent
9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.

196Řízení vozidla a jeho provoz

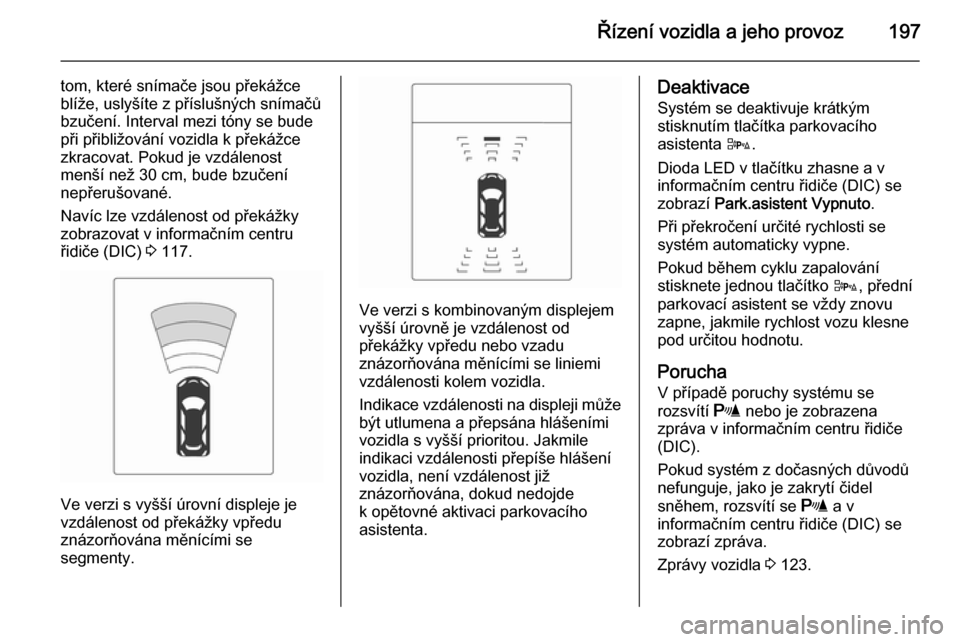

Přední parkovací asistent měří
vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Systém vydává akustické signály a zobrazuje zprávy.

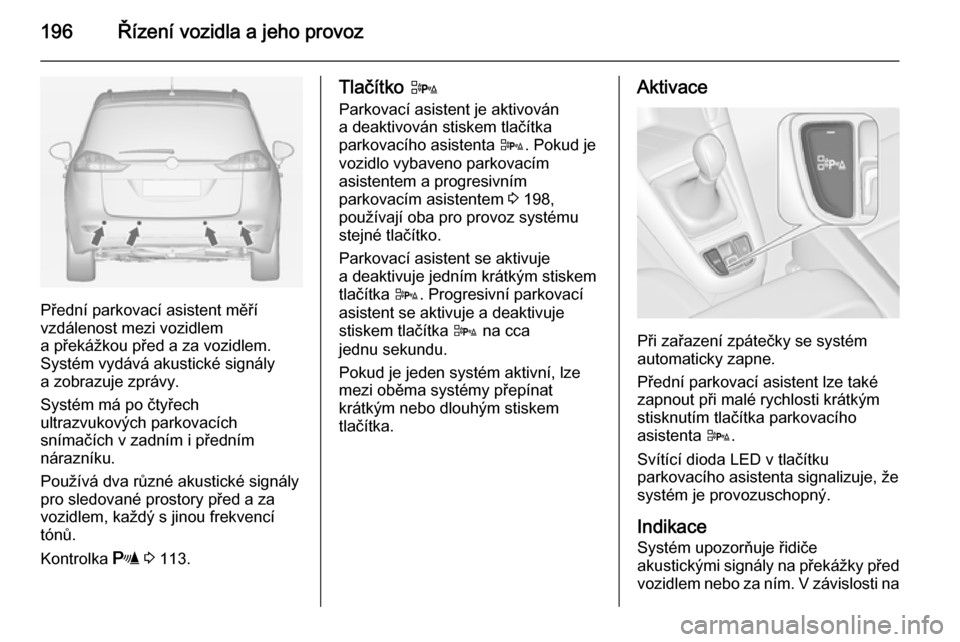

Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů.
Kontrolka r 3 113.
Tlačítko D
Parkovací asistent je aktivován
a deaktivován stiskem tlačítka
parkovacího asistenta D. Pokud je
vozidlo vybaveno parkovacím
asistentem a progresivním
parkovacím asistentem 3 198,
používají oba pro provoz systému
stejné tlačítko.
Parkovací asistent se aktivuje
a deaktivuje jedním krátkým stiskem
tlačítka D. Progresivní parkovací
asistent se aktivuje a deaktivuje
stiskem tlačítka D na cca
jednu sekundu.
Pokud je jeden systém aktivní, lze
mezi oběma systémy přepínat
krátkým nebo dlouhým stiskem
tlačítka.Aktivace
Při zařazení zpátečky se systém
automaticky zapne.
Přední parkovací asistent lze také
zapnout při malé rychlosti krátkým
stisknutím tlačítka parkovacího
asistenta D.
Svítící dioda LED v tlačítku
parkovacího asistenta signalizuje, že
systém je provozuschopný.
Indikace
Systém upozorňuje řidiče
akustickými signály na překážky před vozidlem nebo za ním. V závislosti na

Řízení vozidla a jeho provoz197
tom, které snímače jsou překážce
blíže, uslyšíte z příslušných snímačů
bzučení. Interval mezi tóny se bude
při přibližování vozidla k překážce
zkracovat. Pokud je vzdálenost
menší než 30 cm, bude bzučení
nepřerušované.
Navíc lze vzdálenost od překážky
zobrazovat v informačním centru
řidiče (DIC) 3 117.
Ve verzi s vyšší úrovní displeje je
vzdálenost od překážky vpředu
znázorňována měnícími se
segmenty.
Ve verzi s kombinovaným displejem
vyšší úrovně je vzdálenost od
překážky vpředu nebo vzadu
znázorňována měnícími se liniemi
vzdálenosti kolem vozidla.
Indikace vzdálenosti na displeji může být utlumena a přepsána hlášeními
vozidla s vyšší prioritou. Jakmile
indikaci vzdálenosti přepíše hlášení
vozidla, není vzdálenost již
znázorňována, dokud nedojde
k opětovné aktivaci parkovacího
asistenta.
Deaktivace
Systém se deaktivuje krátkým
stisknutím tlačítka parkovacího
asistenta D.
Dioda LED v tlačítku zhasne a v
informačním centru řidiče (DIC) se
zobrazí Park.asistent Vypnuto .
Při překročení určité rychlosti se
systém automaticky vypne.
Pokud během cyklu zapalování
stisknete jednou tlačítko D, přední
parkovací asistent se vždy znovu zapne, jakmile rychlost vozu klesne
pod určitou hodnotu.
Porucha V případě poruchy systému se
rozsvítí r nebo je zobrazena
zpráva v informačním centru řidiče
(DIC).
Pokud systém z dočasných důvodů
nefunguje, jako je zakrytí čidel
sněhem, rozsvítí se r a v
informačním centru řidiče (DIC) se
zobrazí zpráva.
Zprávy vozidla 3 123.

198Řízení vozidla a jeho provoz9Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Výkonnost čidel může být
snížena, pokud jsou zakryty např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být snížena výkonnost systému
parkovacího asistenta.
Zvláštní podmínky platí pokud
jsou zahrnuty vyšší vozidla (např.
terénní vozidla, malá dodávková
auta, dodávková auta). Zjištění
překážek v horní části těchto
vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, jako jsou
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Parkovací asistent nedetekuje
předměty mimo dosah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním
závodě. Je vypnut, když je zapojena
přípojka.
Snímač mohl zaznamenat
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Poznámky
Pokud v případě, kdy je vysunut
zadní nosný systém, zařadíte
převodový stupeň pro jízdu vpřed
a překročíte určitou rychlost, zadní
parkovací asistent bude
deaktivován.
Pokud nejdříve zařadíte zpětný
chod, parkovací asistent zjistí zadní
nosný systém a zajistí rozezvučení
bzučáku. Krátkým stisknutím
tlačítka r nebo D parkovací
asistent deaktivujete.
Progresivní brzdový
asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.
