OPEL ZAFIRA C 2014.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz159Řízení vozidla a jeho
provozRady pro jízdu ............................ 159 Startování a provoz ...................160
Výfuk motoru .............................. 165
Automatická převodovka ...........170
Manuální převodovka ................173
Brzdy .......................................... 174
Podvozkové systémy .................176
Asistenční systémy pomoci
řidiči ........................................... 180
Palivo ......................................... 210
Tažné zařízení ........................... 219Rady pro jízdu
Kontrola nad vozidlem Nikdy nedojíždějte při vypnutém
motoru (s výjimkou režimu
Autostop) Mnoho systémů za tohoto stavu
nefunguje (např. posilovač brzd,
posilovač řízení). Taková jízda je pro
Vás i ostatní nebezpečná. Všechny
funkce v režimu Autostop fungují,
nicméně dojde k řízenému snížení
účinnosti posilovače řízení a snížení
rychlosti vozidla.
Systém Stop-start 3 162.
Zvýšené volnoběžné otáčky Pokud stav akumulátoru vozidla
vyžaduje dobití, musí se zvýšit výkon
alternátoru. Přitom dojde ke zvýšení
volnoběžných otáček, což můžete slyšet.
Ve vozech s vyšší úrovní displeje
nebo vyšší úrovní kombinovaného
displeje se na informačním centru
řidiče zobrazí zpráva.Pedály
V oblasti pedálů Vám při sešlápnutí
pedálů až na podlahu nesmí překážet žádný koberec nebo rohožka.
Řízení
Pokud dojde k přerušení posilování
řízení z důvodu zastavení motoru
nebo závady systému, lze stále
vozidlo řídit, ale bude k tomu nutné vyvinout větší sílu.
Kontrolka c 3 113.Výstraha
Vozidla vybavená hydraulickým
posilovačem řízení:
Pokud otočíte volantem až
nadoraz a podržíte jej v této
poloze déle než 15 sekund, může
dojít k poškození systému
posilovače řízení a ztrátě
posilovací funkce posilovače
řízení.

160Řízení vozidla a jeho provozStartování a provoz
Záběh nového vozidla Během prvních několika cest
nebrzděte zbytečně intenzívně.
Jedete-li s vozidlem poprvé, může se
z výfukové soustavy odpařovat vosk
a olej, což může vytvářet kouř. Po
první jízdě zaparkujte vozidlo na
chvíli venku a vyvarujte se
vdechování výparů.
Během doby záběhu může být
spotřeba paliva a motorového oleje
vyšší a k procesu čištění filtru
pevných částic může docházet
častěji. Režim Autostop může být
zablokován, aby se mohl dobít
akumulátor vozidla.
Filtr pevných částic 3 165.Polohy spínače zapalování0=Vypnuté zapalování1=Odemknutý zámek řízení,
vypnuté zapalování2=Zapnuté zapalování,
u vznětového motoru: žhavení3=Startování
Zachované napájení
Následující elektronické systémy
mohou fungovat do doby, než se
otevřou dveře řidiče, nebo nejpozději
10 minut po vypnutí zapalování:
■ Elektrické ovládání oken
■ Napájecí zásuvky
Napájení informačního systému bude
funkční po dobu 30 minut nebo do
doby, než se klíč vytáhne ze spínače
zapalování, a to bez ohledu na to, zda
jsou některé dveře otevřené.
Startování motoru
Mechanická převodovka: sešlápněte
spojku.
Automatická převodovka: sešlápněte
brzdový pedál a posuňte páku voliče
do P nebo N.

Řízení vozidla a jeho provoz161
Nepřidávejte plyn.
Vznětový motor: otočte klíč do polohy 2 pro žhavení, dokud nezhasne
kontrolka !.
Krátce otočte klíč do polohy 3
a uvolněte: automatický proces spustí
startér s malým zpožděním a nechá
ho běžet dokud motor nenastartuje,
viz automatické ovládání startéru.
Před opětovným startováním nebo za
účelem vypnutí motoru otočte klíčem
zpět do polohy 0.
V režimu Autostop lze motor
nastartovat sešlápnutím spojkového
pedálu.Startování vozidla při nízkých
teplotách
Motor lze bez nezávislého topení
startovat při teplotách do -25 °С
v případě vznětových motorů
a -30 °C v případě zážehových
motorů. Musí se používat motorový
olej se správnou viskozitou, správné
palivo a dostatečně nabitá baterie.
Dále se musí provádět příslušné
servisní prohlídky. Při teplotách pod
-30 °C potřebuje automatická
převodovka fázi zahřívání dlouhou přibližně 5 minut. Páka voliče musí
být v poloze P.
Automatické ovládání startéru
Tato funkce řídí proces startování
motoru. Řidič nemusí držet klíč
v poloze 3. Jakmile je zapnut, bude
systém automaticky startovat dokud
motor nenastartuje. Kvůli kontrolnímu procesu začne motor startovat po
malé prodlevě.Možné důvody pro nenastartování
motoru:
■ Pedál spojky není sešlápnut (mechanická převodovka)
■ Pedál brzdy není sešlápnut nebo páka voliče není v P či N
(automatická převodovka)
■ Nastalo překročení časového limitu
Rychlé zahřátí motoru Po spuštění může být dostupný točivý moment motoru na krátkou dobu
omezen, zejména když je teplota
motoru nízká. Omezení má umožnit
mazacímu systému, aby plně chránil
motor.
Odpojení při přeběhu Přívod paliva je automaticky odpojen
při přeběhu, např. když vozidlo jede
se zařazeným převodovým stupněm,
avšak je uvolněný pedál plynu.

162Řízení vozidla a jeho provozSystém stop-startSystém stop-start pomáhá šetřit
palivo a snížit emise výfukových
plynů. Pokud to situace dovolí, motor
se vypne, jakmile se vozidlo pohybuje
pomalou rychlostí nebo stojí, např. na
křižovatce nebo v dopravní zácpě. Po
sešlápnutí spojky se motor
automaticky nastartuje. Snímač
akumulátoru vozidla zajistí, že se
režim Autostop aktivuje pouze, pokud je akumulátor vozidla dostatečně
nabitý pro další nastartování.
Aktivace
Funkce stop-start je k dispozici
okamžitě po nastartování motoru
a rozjetí vozidla, když jsou splněny
podmínky uvedené v této kapitole.Deaktivace
Deaktivujte systém stop-start
manuálně stisknutím tlačítka eco.
Vypnutí je signalizováno zhasnutím
diody LED v tlačítku.
Autostop
Pokud se vozidlo pohybuje pomalou
rychlostí nebo stojí, aktivujte
Autostop následujícím způsobem:
■ sešlápněte spojkový pedál
■ zařaďte páku do polohy neutrálu
■ uvolněte spojkový pedál
Motor se vypne, přestože zapalování
zůstane zapnuté.
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
otáčkoměru.
Během režimu Autostop funguje
topení i brzdy.
Výstraha
Účinek posilovače řízení může být snížen při automatickém vypnutí
motoru.

Řízení vozidla a jeho provoz163
Podmínky pro aktivaci funkce
Autostop
Systém stop-start kontroluje, zda jsou splněny všechny následující
podmínky.
■ Funkce stop-start se nevypne manuálně
■ kapota je zcela zavřená
■ dveře řidiče jsou zavřené a řidič je připoután bezpečnostním pásem
■ akumulátor vozidla je v dobrém stavu a dostatečně nabitý
■ motor je zahřátý
■ teplota chladicí kapaliny motoru není příliš vysoká
■ teplota výfukových plynů z motoru není příliš vysoká, např. po jízdě
s velkým zatížením motoru
■ okolní teplota je vyšší než -5 °C
■ klimatizace umožní automatické vypnutí
■ podtlak brzd je dostačující■ neprobíhá automatické čištění filtru
pevných částic
■ vozidlo jede minimálně rychlostí chůze od posledního režimu
Autostop
Jinak bude funkce Autostop
zakázána.
Některá nastavení klimatizace
mohou funkci Autostop zakázat. Další
podrobnosti - viz kapitola Klimatizace
3 152.
Režim Autostop může být zakázán
okamžitě po jízdě po dálnicí.
Záběh nového vozidla 3 160.
Ochrana proti vybití akumulátoru vozidla
Aby bylo zajištěno spolehlivé
startování motoru, součástí systému
stop-start je několik funkcí, které
chrání akumulátor před vybitím.
Opatření zaměřená na úsporu
energie
V režimu Autostop jsou zablokovány
resp. přepnuty do úsporného režimu
některé elektrické funkce jako např.
nezávislé elektrické topení nebovyhřívání zadního okna. Otáčky
ventilátoru klimatizace se sníží, což
snižuje spotřebu energie.
Opětovné nastartování motoru řidičem
Motor znovu nastartujte sešlápnutím
spojkového pedálu.
Startování motoru poznáte podle
ručičky v poloze volnoběžných otáček
na tachometru.
Pokud páku voliče vyřadíte před sešlápnutím spojky z neutrálu,
rozsvítí se kontrolka - nebo se na
informačním centru řidiče zobrazí
příslušný symbol.
Kontrolka - 3 112.
Opětovné nastartování motoru
systémem stop-start
Aby bylo možné motor automaticky
nastartovat znovu, páka voliče musí
být v neutrálu.
Pokud v režimu Autostop nastane
některá z dále uvedených situací,
systém stop-start motor automaticky
nastartuje znovu.

164Řízení vozidla a jeho provoz
■ Funkce stop-start se vypnemanuálně
■ kapota je otevřená
■ řidič není připoután bezpečnostním
pásem a dveře řidiče jsou otevřené
■ teplota motoru je příliš nízká
■ nabití akumulátoru vozidla je pod stanovenou úrovní
■ podtlak brzd není dostačující
■ vozidlo jede minimálně rychlostí chůze
■ systém klimatizace vyžaduje nastartování motoru
■ klimatizace je manuálně zapnuta
Pokud kapota není zcela zavřená, na informačním centru řidiče se zobrazí
varovné hlášení.
Pokud se k zásuvce připojí elektrické příslušenství, např. přenosný CD
přehrávač, může při opětovném
startování motoru dojít ke krátkému
poklesu napětí.Parkování
■ Neparkujte vozidlo na snadno hořlavém povrchu. Vysoká teplota
výfukového systému může
způsobit vzplanutí povrchu.
■ Vždy použijte ruční brzdu. Parkovací brzdu zabrzděte bez
stisknutí uvolňovacího tlačítka. Ve
svahu směrem nahoru nebo dolů ji
zabrzděte co možno nejpevněji.
Současně sešlápněte nožní brzdu,
aby se snížily vyvíjené provozní
síly.
Elektrickou ruční brzdu zabrzděte
zatažením a podržením spínače
m přibližně na jednu sekundu.
Kontrolka m musí svítit.
■ Vypněte motor a zapalování. Otočte volantem, až se zamkne
zámek řízení.
■ Pokud je vozidlo na vodorovném povrchu nebo ve svahu směrem
nahoru, před vypnutím zapalování
zařaďte první převodový stupeň
nebo uveďte páku voliče do polohy
P . Ve svahu směrem nahorunatočte přední kola směrem od
obrubníku.
Pokud je vozidlo ve svahu směrem dolů, před vypnutím zapalování
zařaďte zpátečku nebo uveďte
páku voliče do polohy P. Natočte
přední kola směrem k obrubníku.
■ Zamkněte vozidlo a aktivujte alarm.
Poznámky
V případě nehody s naplněním
airbagu se motor automaticky vypne pokud se vozidlo během určitého
času zastaví.

Řízení vozidla a jeho provoz165Výfuk motoru9Nebezpečí
Výfukové plyny vznikající při
spalování paliva v motoru,
obsahují jedovatý oxid uhelnatý,
který je bez barvy a bez zápachu.
Vdechování tohoto oxidu je životu
nebezpečné.
Pokud výfukové plyny vniknou do
interiéru vozidla, otevřete okna.
Příčinu poruchy nechte odstranit
v servisu.
Vyvarujte se jízdy s otevřeným
zavazadlovým prostorem, jinak by do vozidla mohly vnikat výfukové
plyny.
Filtr pevných částic
Systém filtru pevných částic
odstraňuje škodlivé saze
z výfukových plynů. Tento systém
obsahuje funkci samočinného čištění,
která pracuje automaticky během
jízdy bez jakéhokoliv upozornění. Filtr se čistí pravidelně prostřednictvím
spalování sazí při vysoké teplotě.K tomuto procesu dochází
automaticky při daných jízdních
podmínkách a může trvat až
25 minut. Obvykle proces trvá
7 až 12 minut. Během této doby režim Autostop není k dispozici a spotřeba
paliva může být poněkud nižší.
Vydávání zápachu a kouře během
tohoto procesu je normálním jevem.
Za určitých jízdních podmínek, např.
při krátkých cestách, se systém
nemůže sám automaticky vyčistit.

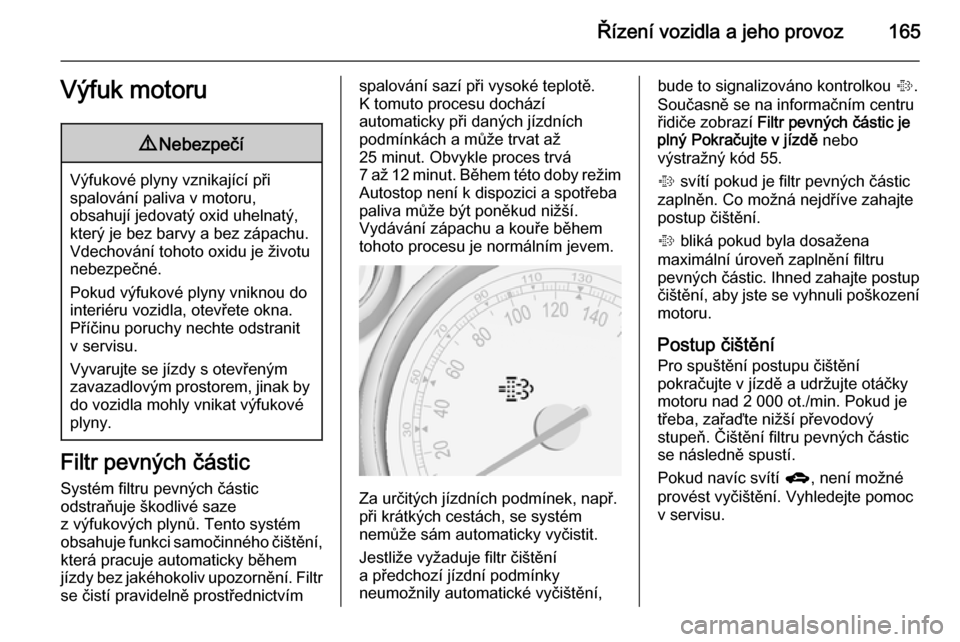

Jestliže vyžaduje filtr čištění
a předchozí jízdní podmínky
neumožnily automatické vyčištění,
bude to signalizováno kontrolkou %.
Současně se na informačním centru
řidiče zobrazí Filtr pevných částic je
plný Pokračujte v jízdě nebo
výstražný kód 55.
% svítí pokud je filtr pevných částic
zaplněn. Co možná nejdříve zahajte
postup čištění.
% bliká pokud byla dosažena
maximální úroveň zaplnění filtru
pevných částic. Ihned zahajte postup
čištění, aby jste se vyhnuli poškození motoru.
Postup čištění
Pro spuštění postupu čištění
pokračujte v jízdě a udržujte otáčky
motoru nad 2 000 ot./min. Pokud je
třeba, zařaďte nižší převodový
stupeň. Čištění filtru pevných částic
se následně spustí.
Pokud navíc svítí g, není možné
provést vyčištění. Vyhledejte pomoc
v servisu.

166Řízení vozidla a jeho provozVýstraha
Pokud je proces čištění přerušen,
je zde riziko přivození vážného
poškození motoru.
Čištění je nejrychlejší při vysokých
otáčkách a zatížení motoru.
Kontrolka % zhasne v okamžiku
dokončení samočinného vyčištění.
KatalyzátorKatalyzátor snižuje množství
škodlivých látek ve výfukových
plynech.
Výstraha
Jiné třídy paliva než ty, které jsou
uvedené na stránkách 3 210,
3 279, by mohly poškodit
katalyzátor nebo elektronické
komponenty.
Nespálený benzín se přehřeje
a poškodí katalyzátor. Proto se
vyvarujte nadměrného používání
startéru, vyjetí veškerého benzínu v palivové nádrži a startování
motoru roztlačováním nebo
roztahováním.
V případě vynechávání motoru,
nerovnoměrného chodu motoru,
snížení výkonu motoru nebo jiných
neobvyklých problémů, co možno
nejdříve nechte příčinu poruchy
odstranit v servisu. V nouzovém
případě je možné krátkou dobu
pokračovat v jízdě, a to nízkou
rychlostí vozidla a s nízkými otáčkami motoru.
AdBlue
Všeobecné informace
Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise
oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
redukční činidla výfukových plynů
vznětových motorů (DEF) do
výfukového systému.
Použité redukční činidlo (DEF) má
obchodní označení AdBlue Ⓡ1)
. Je to
netoxická, nehořlavá a bezbarvá
kapalina bez zápachu, která
obsahuje 32 % močoviny a 68 %
vody.9 Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
1) Registrovaná ochranná značka společnosti Verband der Automobilindustrie e.V. (VDA)

Řízení vozidla a jeho provoz167Výstraha
Zabraňte kontaktu redukčníhočinidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Upozornění na výšku hladiny
Spotřeba redukčního činidla AdBlue
je přibližně 0,7 litru na 1000 km a je
závislá na stylu jízdy.

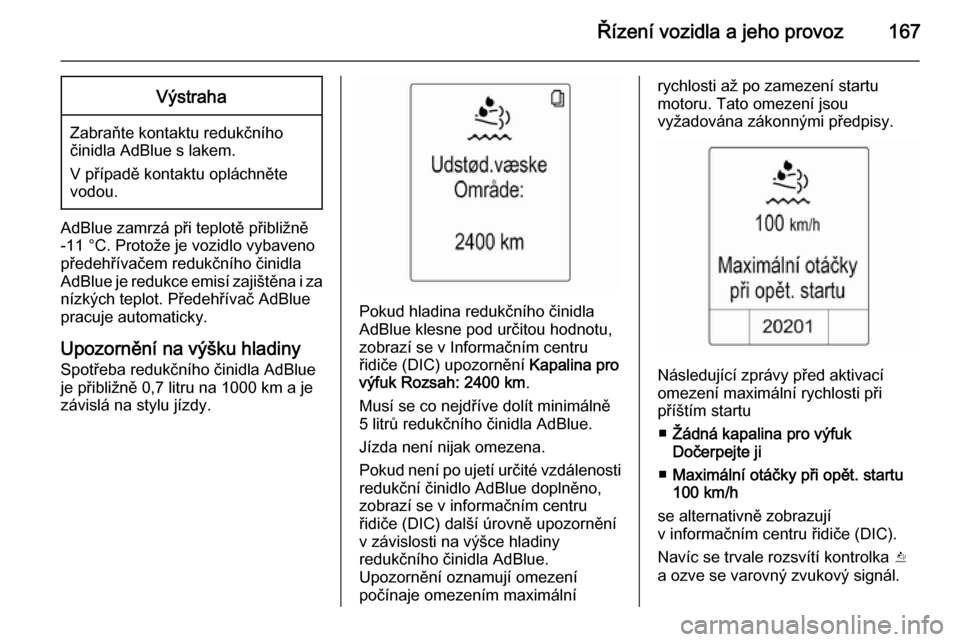

Pokud hladina redukčního činidla
AdBlue klesne pod určitou hodnotu,
zobrazí se v Informačním centru
řidiče (DIC) upozornění Kapalina pro
výfuk Rozsah: 2400 km .
Musí se co nejdříve dolít minimálně
5 litrů redukčního činidla AdBlue.
Jízda není nijak omezena.
Pokud není po ujetí určité vzdálenosti redukční činidlo AdBlue doplněno,
zobrazí se v informačním centru
řidiče (DIC) další úrovně upozornění
v závislosti na výšce hladiny
redukčního činidla AdBlue.
Upozornění oznamují omezení
počínaje omezením maximální
rychlosti až po zamezení startu
motoru. Tato omezení jsou
vyžadována zákonnými předpisy.
Následující zprávy před aktivací
omezení maximální rychlosti při
příštím startu
■ Žádná kapalina pro výfuk
Dočerpejte ji
■ Maximální otáčky při opět. startu
100 km/h
se alternativně zobrazují
v informačním centru řidiče (DIC).
Navíc se trvale rozsvítí kontrolka Y
a ozve se varovný zvukový signál.

168Řízení vozidla a jeho provoz
Omezení rychlosti na 100 km/h se
aktivuje přibližně při dojezdu 900 km
na zbývající množství redukčního
činidla.
Po dalším omezení maximální
rychlosti na 50 km/h bude
signalizováno zamezení opětovného
startu.

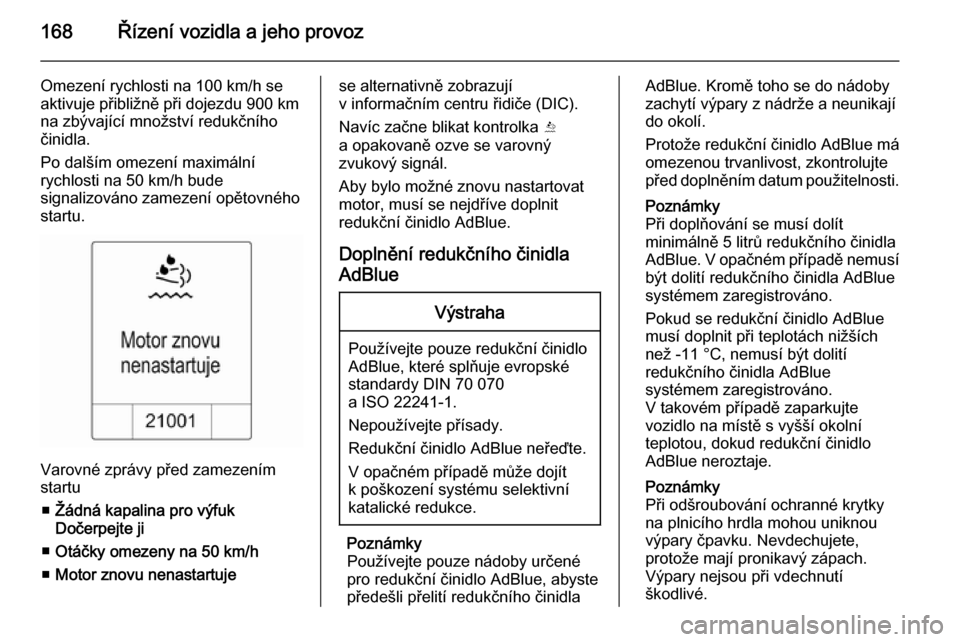

Varovné zprávy před zamezením
startu
■ Žádná kapalina pro výfuk
Dočerpejte ji
■ Otáčky omezeny na 50 km/h
■ Motor znovu nenastartuje
se alternativně zobrazují
v informačním centru řidiče (DIC).
Navíc začne blikat kontrolka Y
a opakovaně ozve se varovný
zvukový signál.
Aby bylo možné znovu nastartovat
motor, musí se nejdříve doplnit
redukční činidlo AdBlue.
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Používejte pouze nádoby určené pro redukční činidlo AdBlue, abyste
předešli přelití redukčního činidla
AdBlue. Kromě toho se do nádoby
zachytí výpary z nádrže a neunikají
do okolí.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Při doplňování se musí dolít
minimálně 5 litrů redukčního činidla
AdBlue. V opačném případě nemusí být dolití redukčního činidla AdBlue
systémem zaregistrováno.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaregistrováno.
V takovém případě zaparkujte
vozidlo na místě s vyšší okolní
teplotou, dokud redukční činidlo
AdBlue neroztaje.
Poznámky
Při odšroubování ochranné krytky
na plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.
