Upravljanje klima sistemom159
Ako je podešena minimalna
temperatura Lo, sistem upravljanja
klimom maksimalno hladi ako je
hlađenje n uključeno.
Ako je podešena maksimalna
temperatura Hi, klima sistem
maksimalno greje.
Napomena
Ako je n uključen, smanjenje
podešene temperature u kabini
može dovesti do ponovnog
pokretanja motora od strane
Autostopa ili do blokiranja
Autostopa.
Odmagljivanje i odleđivanje
prozora V
■ Pritisnuti dugme V. Aktiviranje se
prikazuje LED-om u dugmetu.
■ Pritisnuti dugme n za hlađenje.
Aktiviranje se prikazuje LED-om u
dugmetu.
■ Temperatura i raspodela vazduha su automatski podešeni i ventilator
radi maksimalnom brzinom.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Za povratak u prethodni režim pritisnuti dugme V, a za povratak
u automatski dugme AUTO.
Podešavanje automatskog grejanja
zadnjeg prozora se može menjati u
meniju Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 135.Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 167.
Ručno podešavanje
Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.

160Upravljanje klima sistemom
Brzina ventilatora Z
Pritisnuti donje dugme za manju
brzinu ventilatora ili gornje za veću,
kao što je prikazano na slici. Brzina
ventilatora je označena brojem
segmenata na displeju.
Dužim pritiskom donjeg dugmeta:
ventilator i hlađenje se isključuju.
Dužim pritiskom gornjeg dugmeta:
ventilator se okreće maksimalnom
brzinom.
Za povratak na automatski reižm
rada: Pritisnuti AUTO dugme.
Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. Aktiviranje se
prikazuje LED-om u dugmetu.l=na vetrobran i na stakla
prednjih vrata.M=u prostor u visini glave kroz
podesive otvore za vazduh.K=u nožni prostor.
Moguće su sve kombinacije.
Povratak na automatsku raspodelu
vazduha: Pritisnuti dugme AUTO.
Hlađenje n
Pritisnuti dugme n za uključivanje
hlađenja. Aktiviranje se prikazuje
LED-om u dugmetu. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti dugme n za
isključivanje hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Kada je sistem za hlađenje isključen,
sistem upravljanja klimom ne zahteva
ponovno pokretanje motora ako je u
toku Autostop. Izuzetak: Sistem za
odleđivanje je aktiviran i spoljašnja
temperatura iznad 0 °C zahteva
ponovno pokretanje.
Displej će prikazivati ACON kada je
hlađenje uključeno ili ACOFF kada je
isključeno.
Uključivanje ili isključivanje hlađenja
nakon startovanja motora može se
menjati u meniju Settings
(Podešavanja) na informacionom
displeju. Personalizacija vozila
3 135.
Režim recirkulacije
vazduha 4
Pritisnuti dugme 4 za aktiviranje
režima recirkulacije vazduha.
Aktiviranje se prikazuje LED-om u
dugmetu.
Ponovo pritisnuti dugme 4 za
deaktiviranje režima recirkulacije.

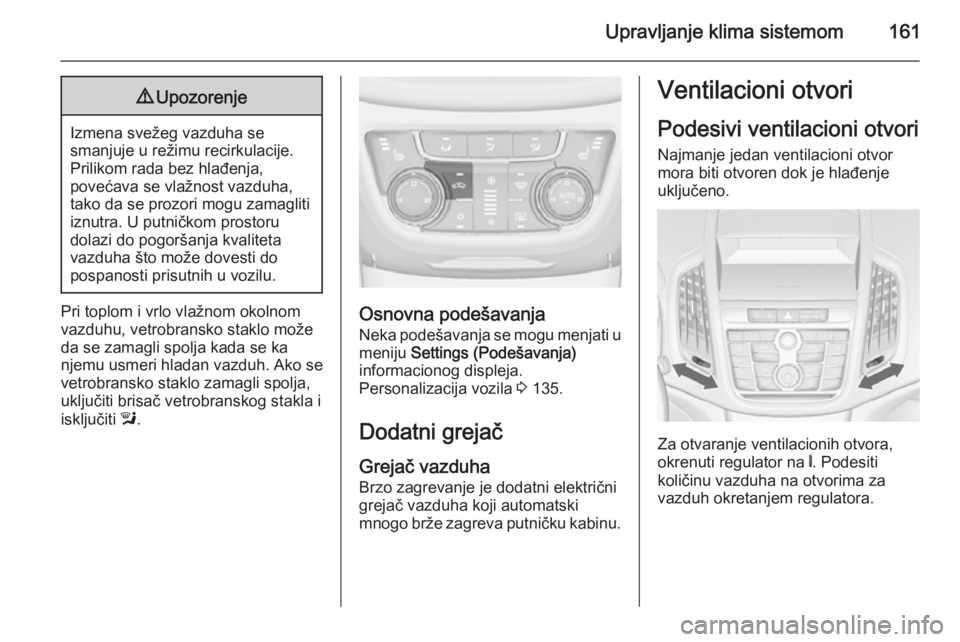

Upravljanje klima sistemom1619Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Pri toplom i vrlo vlažnom okolnom
vazduhu, vetrobransko staklo može
da se zamagli spolja kada se ka
njemu usmeri hladan vazduh. Ako se
vetrobransko staklo zamagli spolja,
uključiti brisač vetrobranskog stakla i
isključiti l.Osnovna podešavanja
Neka podešavanja se mogu menjati u meniju Settings (Podešavanja)
informacionog displeja.
Personalizacija vozila 3 135.
Dodatni grejač
Grejač vazduha Brzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.
Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator na B. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.

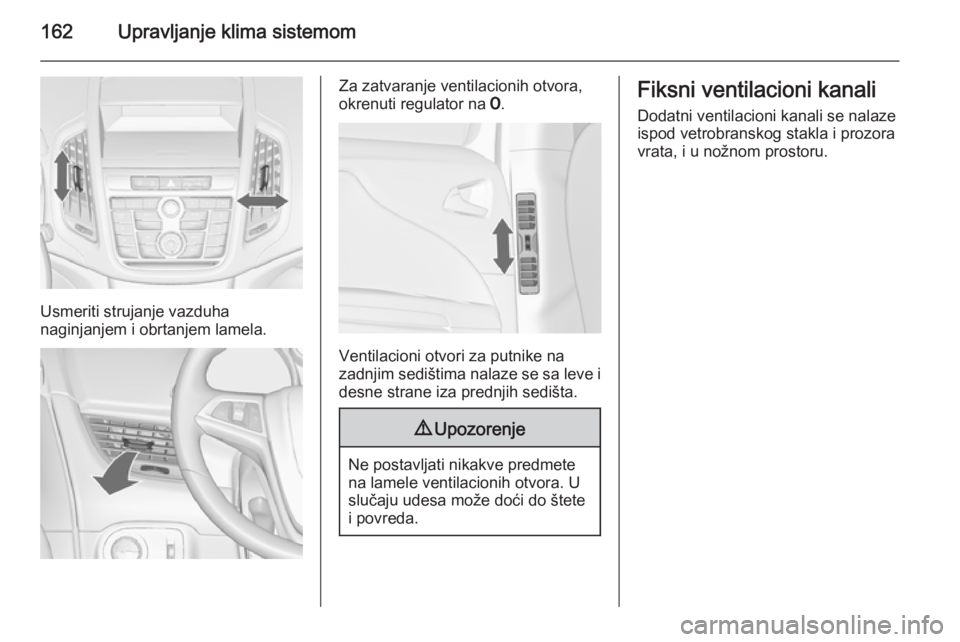

162Upravljanje klima sistemom
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator na 7.
Ventilacioni otvori za putnike na
zadnjim sedištima nalaze se sa leve i
desne strane iza prednjih sedišta.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.

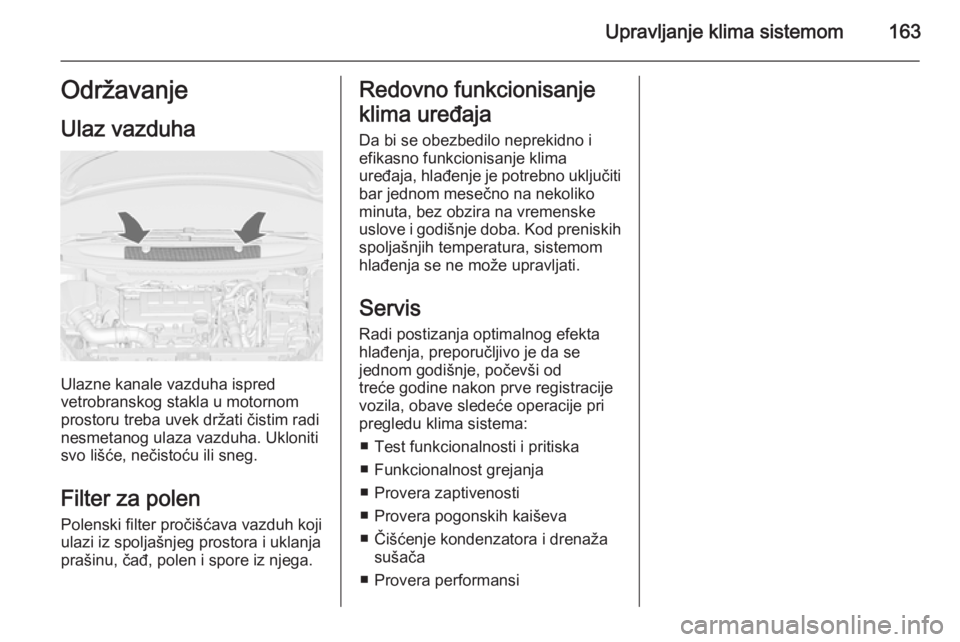

Upravljanje klima sistemom163Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
■ Test funkcionalnosti i pritiska
■ Funkcionalnost grejanja
■ Provera zaptivenosti
■ Provera pogonskih kaiševa
■ Čišćenje kondenzatora i drenaža sušača
■ Provera performansi

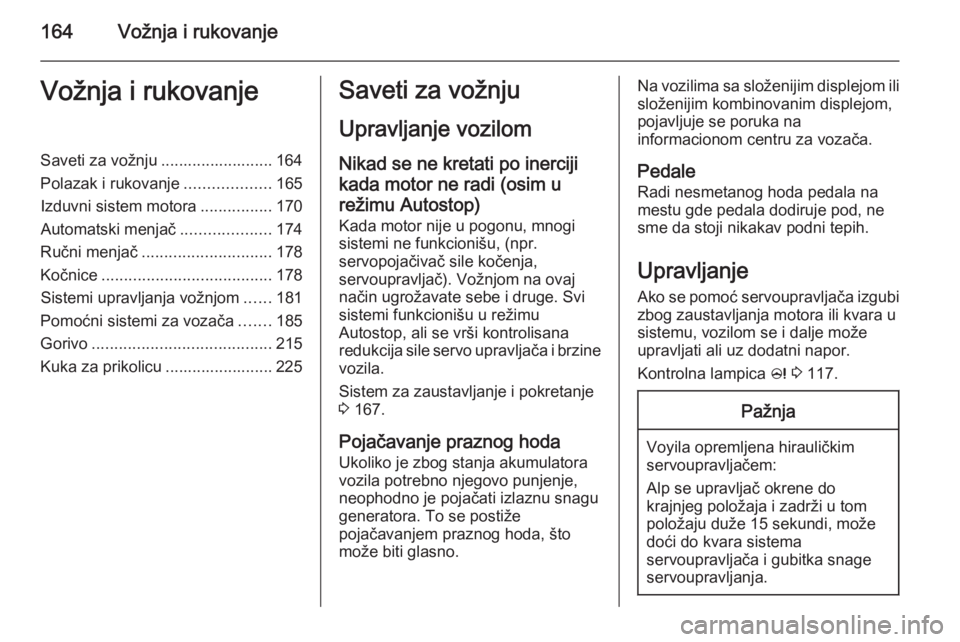

164Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju ......................... 164
Polazak i rukovanje ...................165
Izduvni sistem motora ................170
Automatski menjač ....................174
Ručni menjač ............................. 178
Kočnice ...................................... 178
Sistemi upravljanja vožnjom ......181
Pomoćni sistemi za vozača .......185
Gorivo ........................................ 215
Kuka za prikolicu ........................ 225Saveti za vožnju
Upravljanje vozilom Nikad se ne kretati po inerciji
kada motor ne radi (osim u režimu Autostop)
Kada motor nije u pogonu, mnogi
sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja,
servoupravljač). Vožnjom na ovaj
način ugrožavate sebe i druge. Svi
sistemi funkcionišu u režimu
Autostop, ali se vrši kontrolisana
redukcija sile servo upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 167.
Pojačavanje praznog hoda
Ukoliko je zbog stanja akumulatora
vozila potrebno njegovo punjenje,
neophodno je pojačati izlaznu snagu
generatora. To se postiže
pojačavanjem praznog hoda, što
može biti glasno.Na vozilima sa složenijim displejom ili složenijim kombinovanim displejom,
pojavljuje se poruka na
informacionom centru za vozača.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Upravljanje
Ako se pomoć servoupravljača izgubi zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može
upravljati ali uz dodatni napor.
Kontrolna lampica c 3 117.Pažnja
Voyila opremljena hirauličkim
servoupravljačem:
Alp se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže 15 sekundi, može
doći do kvara sistema
servoupravljača i gubitka snage
servoupravljanja.

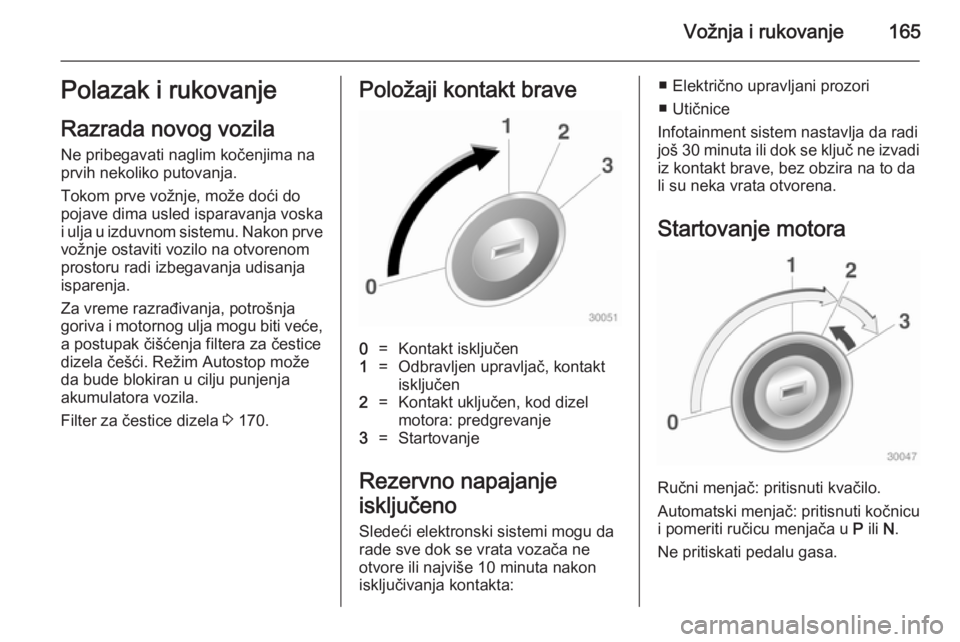

Vožnja i rukovanje165Polazak i rukovanje
Razrada novog vozila Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja mogu biti veće,
a postupak čišćenja filtera za čestice
dizela češći. Režim Autostop može
da bude blokiran u cilju punjenja
akumulatora vozila.
Filter za čestice dizela 3 170.Položaji kontakt brave0=Kontakt isključen1=Odbravljen upravljač, kontakt
isključen2=Kontakt uključen, kod dizel
motora: predgrevanje3=Startovanje
Rezervno napajanje
isključeno Sledeći elektronski sistemi mogu da
rade sve dok se vrata vozača ne
otvore ili najviše 10 minuta nakon
isključivanja kontakta:
■ Električno upravljani prozori
■ Utičnice
Infotainment sistem nastavlja da radi
još 30 minuta ili dok se ključ ne izvadi
iz kontakt brave, bez obzira na to da
li su neka vrata otvorena.
Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatski menjač: pritisnuti kočnicu i pomeriti ručicu menjača u P ili N.
Ne pritiskati pedalu gasa.

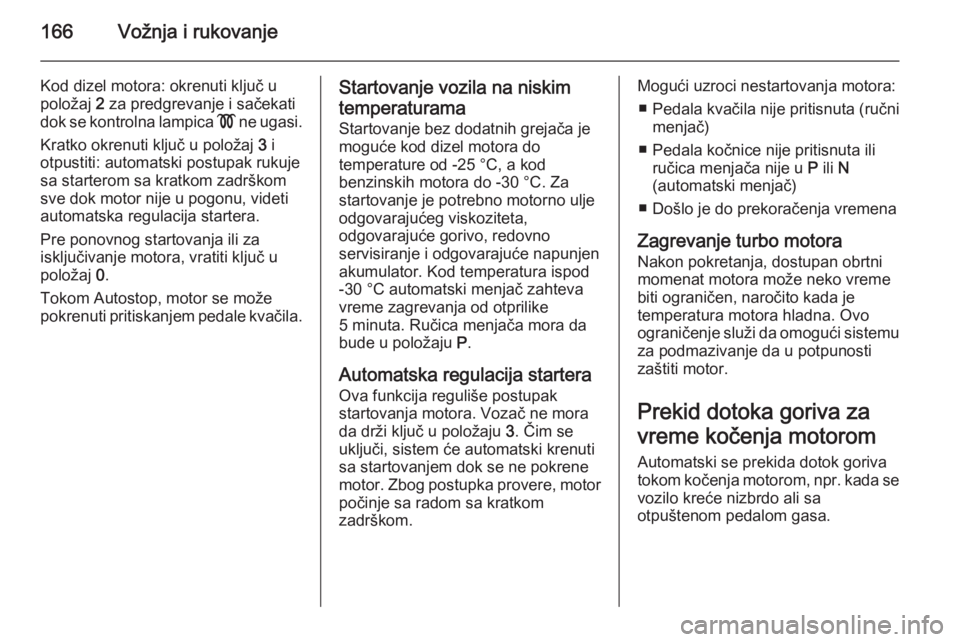

166Vožnja i rukovanje
Kod dizel motora: okrenuti ključ u
položaj 2 za predgrevanje i sačekati
dok se kontrolna lampica ! ne ugasi.
Kratko okrenuti ključ u položaj 3 i
otpustiti: automatski postupak rukuje
sa starterom sa kratkom zadrškom
sve dok motor nije u pogonu, videti
automatska regulacija startera.
Pre ponovnog startovanja ili za
isključivanje motora, vratiti ključ u položaj 0.
Tokom Autostop, motor se može
pokrenuti pritiskanjem pedale kvačila.Startovanje vozila na niskim
temperaturamaStartovanje bez dodatnih grejača je
moguće kod dizel motora do
temperature od -25 °С, a kod
benzinskih motora do -30 °C. Za
startovanje je potrebno motorno ulje
odgovarajućeg viskoziteta,
odgovarajuće gorivo, redovno
servisiranje i odgovarajuće napunjen
akumulator. Kod temperatura ispod
-30 °C automatski menjač zahteva
vreme zagrevanja od otprilike
5 minuta. Ručica menjača mora da
bude u položaju P.
Automatska regulacija startera Ova funkcija reguliše postupak
startovanja motora. Vozač ne mora
da drži ključ u položaju 3. Čim se
uključi, sistem će automatski krenuti sa startovanjem dok se ne pokrene
motor. Zbog postupka provere, motor počinje sa radom sa kratkom
zadrškom.Mogući uzroci nestartovanja motora:
■ Pedala kvačila nije pritisnuta (ručni menjač)
■ Pedala kočnice nije pritisnuta ili ručica menjača nije u P ili N
(automatski menjač)
■ Došlo je do prekoračenja vremena
Zagrevanje turbo motora
Nakon pokretanja, dostupan obrtni
momenat motora može neko vreme
biti ograničen, naročito kada je
temperatura motora hladna. Ovo
ograničenje služi da omogući sistemu za podmazivanje da u potpunosti
zaštiti motor.
Prekid dotoka goriva za
vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.

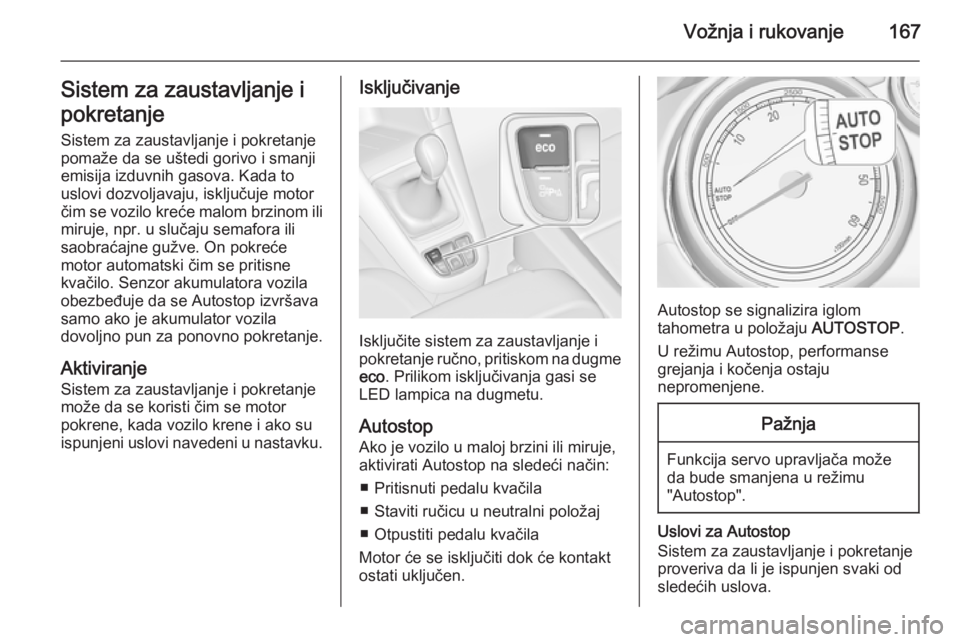

Vožnja i rukovanje167Sistem za zaustavljanje i
pokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Kada to
uslovi dozvoljavaju, isključuje motor
čim se vozilo kreće malom brzinom ili miruje, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne kvačilo. Senzor akumulatora vozila
obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje
Sistem za zaustavljanje i pokretanje
može da se koristi čim se motor
pokrene, kada vozilo krene i ako su
ispunjeni uslovi navedeni u nastavku.Isključivanje
Isključite sistem za zaustavljanje i
pokretanje ručno, pritiskom na dugme
eco . Prilikom isključivanja gasi se
LED lampica na dugmetu.
Autostop
Ako je vozilo u maloj brzini ili miruje,
aktivirati Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ Staviti ručicu u neutralni položaj ■ Otpustiti pedalu kvačila
Motor će se isključiti dok će kontakt
ostati uključen.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
U režimu Autostop, performanse
grejanja i kočenja ostaju
nepromenjene.
Pažnja
Funkcija servo upravljača može da bude smanjena u režimu
"Autostop".
Uslovi za Autostop
Sistem za zaustavljanje i pokretanje
proveriva da li je ispunjen svaki od
sledećih uslova.

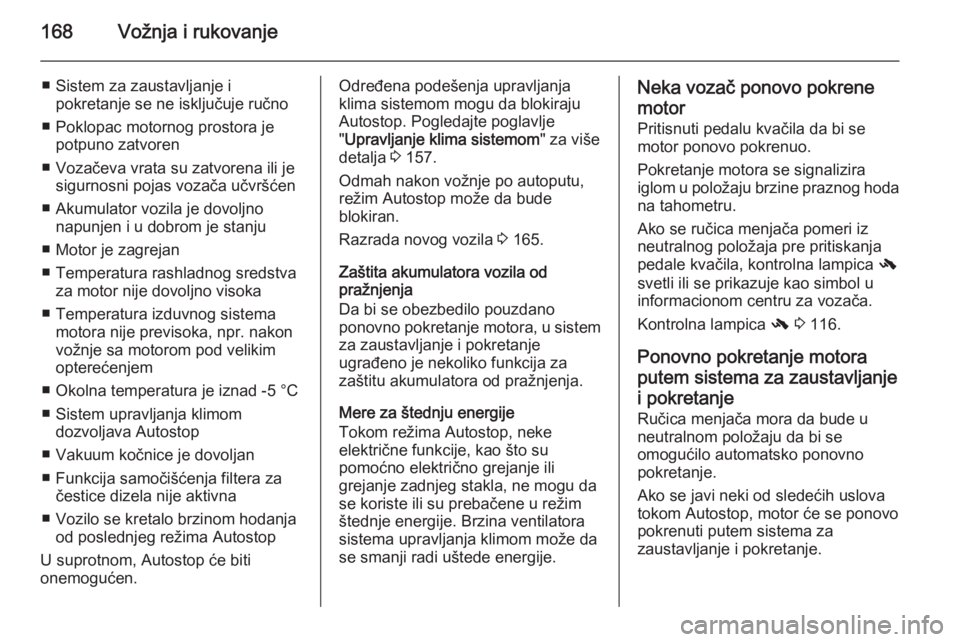

168Vožnja i rukovanje
■ Sistem za zaustavljanje ipokretanje se ne isključuje ručno
■ Poklopac motornog prostora je potpuno zatvoren
■ Vozačeva vrata su zatvorena ili je sigurnosni pojas vozača učvršćen
■ Akumulator vozila je dovoljno napunjen i u dobrom je stanju
■ Motor je zagrejan
■ Temperatura rashladnog sredstva za motor nije dovoljno visoka
■ Temperatura izduvnog sistema motora nije previsoka, npr. nakon
vožnje sa motorom pod velikim
opterećenjem
■ Okolna temperatura je iznad -5 °C ■ Sistem upravljanja klimom dozvoljava Autostop
■ Vakuum kočnice je dovoljan
■ Funkcija samočišćenja filtera za čestice dizela nije aktivna
■ Vozilo se kretalo brzinom hodanja od poslednjeg režima Autostop
U suprotnom, Autostop će biti
onemogućen.Određena podešenja upravljanja
klima sistemom mogu da blokiraju Autostop. Pogledajte poglavlje
" Upravljanje klima sistemom " za više
detalja 3 157.
Odmah nakon vožnje po autoputu,
režim Autostop može da bude
blokiran.
Razrada novog vozila 3 165.
Zaštita akumulatora vozila od
pražnjenja
Da bi se obezbedilo pouzdano
ponovno pokretanje motora, u sistem za zaustavljanje i pokretanje
ugrađeno je nekoliko funkcija za
zaštitu akumulatora od pražnjenja.
Mere za štednju energije
Tokom režima Autostop, neke
električne funkcije, kao što su
pomoćno električno grejanje ili
grejanje zadnjeg stakla, ne mogu da se koriste ili su prebačene u režimštednje energije. Brzina ventilatora
sistema upravljanja klimom može da
se smanji radi uštede energije.Neka vozač ponovo pokrene
motor
Pritisnuti pedalu kvačila da bi se
motor ponovo pokrenuo.
Pokretanje motora se signalizira
iglom u položaju brzine praznog hoda na tahometru.
Ako se ručica menjača pomeri iz
neutralnog položaja pre pritiskanja
pedale kvačila, kontrolna lampica -
svetli ili se prikazuje kao simbol u
informacionom centru za vozača.
Kontrolna lampica - 3 116.
Ponovno pokretanje motora
putem sistema za zaustavljanje
i pokretanje
Ručica menjača mora da bude u
neutralnom položaju da bi se
omogućilo automatsko ponovno
pokretanje.
Ako se javi neki od sledećih uslova
tokom Autostop, motor će se ponovo pokrenuti putem sistema za
zaustavljanje i pokretanje.
