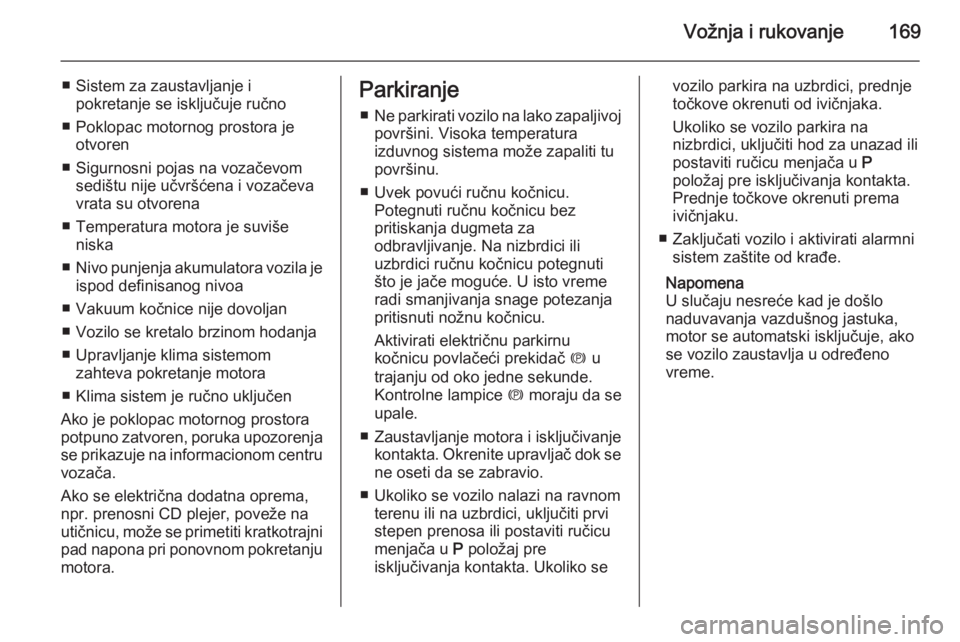

Vožnja i rukovanje169
■ Sistem za zaustavljanje ipokretanje se isključuje ručno
■ Poklopac motornog prostora je otvoren
■ Sigurnosni pojas na vozačevom sedištu nije učvršćena i vozačeva
vrata su otvorena
■ Temperatura motora je suviše niska
■ Nivo punjenja akumulatora vozila je
ispod definisanog nivoa
■ Vakuum kočnice nije dovoljan
■ Vozilo se kretalo brzinom hodanja
■ Upravljanje klima sistemom zahteva pokretanje motora
■ Klima sistem je ručno uključen
Ako je poklopac motornog prostora potpuno zatvoren, poruka upozorenja
se prikazuje na informacionom centru vozača.
Ako se električna dodatna oprema,
npr. prenosni CD plejer, poveže na
utičnicu, može se primetiti kratkotrajni
pad napona pri ponovnom pokretanju motora.Parkiranje
■ Ne parkirati vozilo na lako zapaljivoj
površini. Visoka temperatura
izduvnog sistema može zapaliti tu
površinu.
■ Uvek povući ručnu kočnicu. Potegnuti ručnu kočnicu bez
pritiskanja dugmeta za
odbravljivanje. Na nizbrdici ili
uzbrdici ručnu kočnicu potegnuti
što je jače moguće. U isto vreme
radi smanjivanja snage potezanja
pritisnuti nožnu kočnicu.
Aktivirati električnu parkirnu
kočnicu povlačeći prekidač m u
trajanju od oko jedne sekunde. Kontrolne lampice m moraju da se
upale.
■ Zaustavljanje motora i isključivanje kontakta. Okrenite upravljač dok se
ne oseti da se zabravio.
■ Ukoliko se vozilo nalazi na ravnom terenu ili na uzbrdici, uključiti prvi
stepen prenosa ili postaviti ručicu
menjača u P položaj pre
isključivanja kontakta. Ukoliko sevozilo parkira na uzbrdici, prednje
točkove okrenuti od ivičnjaka.
Ukoliko se vozilo parkira na
nizbrdici, uključiti hod za unazad ili
postaviti ručicu menjača u P
položaj pre isključivanja kontakta.
Prednje točkove okrenuti prema
ivičnjaku.
■ Zaključati vozilo i aktivirati alarmni sistem zaštite od krađe.
Napomena
U slučaju nesreće kad je došlo
naduvavanja vazdušnog jastuka,
motor se automatski isključuje, ako
se vozilo zaustavlja u određeno
vreme.

170Vožnja i rukovanjeIzduvni sistem motora9Opasnost
Izduvni gasovi sadrže otrovni gas
ugljen monoksid, koji je bez mirisa i boje, i njegovo udisanje može biti
pogubno.
Ako primetite prodor izduvnih
gasova u putnički prostor, otvorite prozore. Odmah ukloniti uzrok
kvara u servisu.
Izbegavati vožnju sa otvorenim
prtljažnikom, inače izduvni gasovi mogu dospeti u unutrašnjost
vozila.
Filter za čestice dizela
Filter sistema za čestice dizela odvaja štetne čestice gareži iz izduvnih
gasova. Sistem obuhvata funkciju
samočišćenja koja se automatski
uključuje tokom vožnje bez ikakve
naznake. Filter se čisti periodičnim
sagorevanjem čestica nataložene
gareži na visokoj temperaturi. Ovaj
postupak se odvija automatski u
određenim uslovima vožnje i može da traje do 25 minuta. Obično je
potrebno od 7 do 12 minuta. Režim Autostop nije moguć i potrošnja
goriva može da bude veća tokom ovog perioda. Pojava mirisa i dima je
normalna pojava tokom ovog
postupka.
Sistem se neće automatski čistiti pod
određenim uslovima vožnje, kao što
je vožnja na kratkim relacijama.
Ako je potrebno čišćenje filtera i ako
prethodni uslovi vožnje nisu
omogućili automatsko čišćenje, to će
se pokazati kontrolnom lampicom %.
Istovremeno se na Informacionom
centru vozača pojavljuju Diesel partic.
filter is full continue driving (Filter za čestice dizela je pun nastaviti
vožnju) ili upozorenje šifra 55.
% svetli kada je filter za čestice dizela
pun. Započeti proces čišćenja što je
pre moguće.
% trepti kad je filter za čestice dizela
dostigao maksimalnu tačku
napunjenosti. Odmah započeti
proces čišćenja da bi izbegli
oštećenje motora.
Postupak čišćenja
Za aktiviranje postupka čišćenja, nastaviti vožnju, držati brzinu iznad
2000 obrtaja u minuti. Po potrebi
kopčati u niži stepen prenosa.
Čišćenje filtera za čestice dizela
počinje nakon toga.
Ako g dodatno svetli, čišćenje nije
moguće, potražiti pomoć servisa.Pažnja
Ako je proces čićenja prekinut, postoji veliki rizik od izazivanja
teškog oštećenja na motoru.

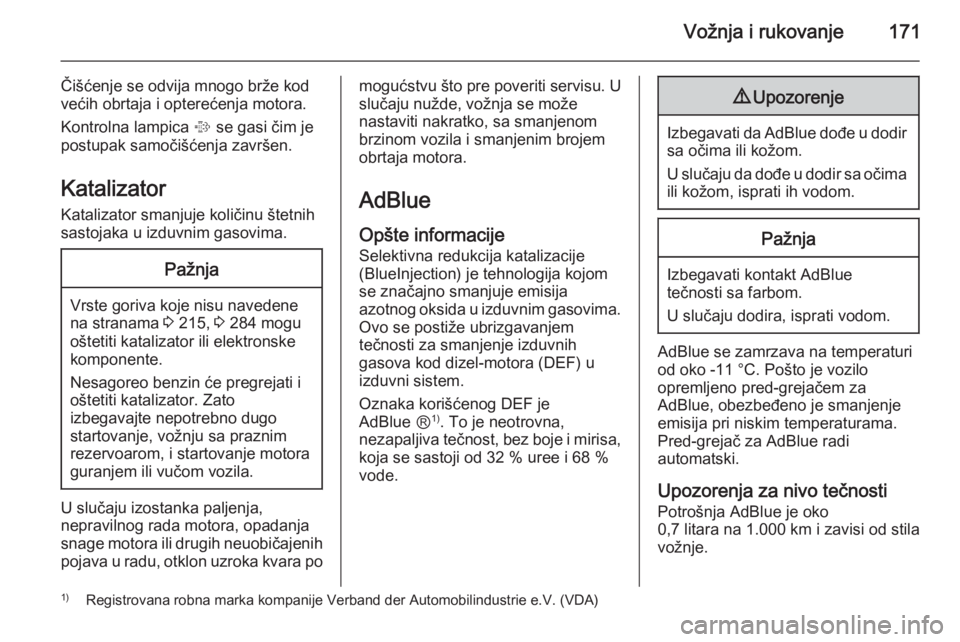

Vožnja i rukovanje171
Čišćenje se odvija mnogo brže kod
većih obrtaja i opterećenja motora.
Kontrolna lampica % se gasi čim je
postupak samočišćenja završen.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u izduvnim gasovima.Pažnja
Vrste goriva koje nisu navedene
na stranama 3 215, 3 284 mogu
oštetiti katalizator ili elektronske
komponente.
Nesagoreo benzin će pregrejati i
oštetiti katalizator. Zato
izbegavajte nepotrebno dugo
startovanje, vožnju sa praznim
rezervoarom, i startovanje motora
guranjem ili vučom vozila.
U slučaju izostanka paljenja,
nepravilnog rada motora, opadanja
snage motora ili drugih neuobičajenih
pojava u radu, otklon uzroka kvara po
mogućstvu što pre poveriti servisu. U
slučaju nužde, vožnja se može
nastaviti nakratko, sa smanjenom
brzinom vozila i smanjenim brojem
obrtaja motora.
AdBlue Opšte informacije Selektivna redukcija katalizacije
(BlueInjection) je tehnologija kojom
se značajno smanjuje emisija
azotnog oksida u izduvnim gasovima.
Ovo se postiže ubrizgavanjem
tečnosti za smanjenje izduvnih
gasova kod dizel-motora (DEF) u
izduvni sistem.
Oznaka korišćenog DEF je
AdBlue Ⓡ 1)
. To je neotrovna,
nezapaljiva tečnost, bez boje i mirisa,
koja se sastoji od 32 % uree i 68 %
vode.9 Upozorenje
Izbegavati da AdBlue dođe u dodir
sa očima ili kožom.
U slučaju da dođe u dodir sa očima
ili kožom, isprati ih vodom.
Pažnja
Izbegavati kontakt AdBlue
tečnosti sa farbom.
U slučaju dodira, isprati vodom.
AdBlue se zamrzava na temperaturi
od oko -11 °C. Pošto je vozilo
opremljeno pred-grejačem za
AdBlue, obezbeđeno je smanjenje
emisija pri niskim temperaturama.
Pred-grejač za AdBlue radi
automatski.
Upozorenja za nivo tečnosti Potrošnja AdBlue je oko
0,7 litara na 1.000 km i zavisi od stila
vožnje.
1) Registrovana robna marka kompanije Verband der Automobilindustrie e.V. (VDA)

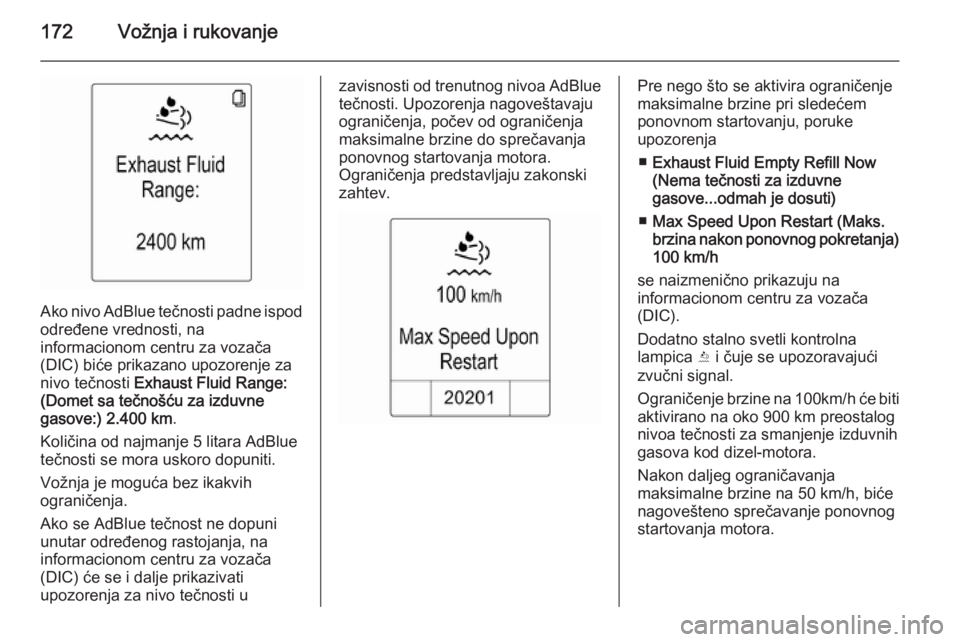

172Vožnja i rukovanje
Ako nivo AdBlue tečnosti padne ispod
određene vrednosti, na
informacionom centru za vozača
(DIC) biće prikazano upozorenje za
nivo tečnosti Exhaust Fluid Range:
(Domet sa tečnošću za izduvne
gasove:) 2.400 km .
Količina od najmanje 5 litara AdBlue
tečnosti se mora uskoro dopuniti.
Vožnja je moguća bez ikakvih
ograničenja.
Ako se AdBlue tečnost ne dopuni
unutar određenog rastojanja, na
informacionom centru za vozača
(DIC) će se i dalje prikazivati
upozorenja za nivo tečnosti u
zavisnosti od trenutnog nivoa AdBlue
tečnosti. Upozorenja nagoveštavaju
ograničenja, počev od ograničenja
maksimalne brzine do sprečavanja
ponovnog startovanja motora.
Ograničenja predstavljaju zakonski
zahtev.Pre nego što se aktivira ograničenje
maksimalne brzine pri sledećem
ponovnom startovanju, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nema tečnosti za izduvne
gasove...odmah je dosuti)
■ Max Speed Upon Restart (Maks.
brzina nakon ponovnog pokretanja) 100 km/h
se naizmenično prikazuju na
informacionom centru za vozača (DIC).
Dodatno stalno svetli kontrolna
lampica Y i čuje se upozoravajući
zvučni signal.
Ograničenje brzine na 100km/h će biti
aktivirano na oko 900 km preostalog
nivoa tečnosti za smanjenje izduvnih
gasova kod dizel-motora.
Nakon daljeg ograničavanja
maksimalne brzine na 50 km/h, biće
nagovešteno sprečavanje ponovnog startovanja motora.

Vožnja i rukovanje173
Pre nego što se aktivira sprečavanje
ponovnog startovanja motora, poruke
upozorenja
■ Exhaust Fluid Empty Refill Now
(Nema tečnosti za izduvne
gasove...odmah je dosuti)
■ Speed Limited to (Brzina
ograničena na) 50 km/h
■ Engine Will Not Restart (Motor ne
može ponovo da se pokrene)
se naizmenično prikazuju na
informacionom centru za vozača
(DIC).
Dodatno stalno trepti kontrolna
lampica Y i upozoravajući zvučni
signal se čuje više puta.
Da bi se motor ponovo startovao,
rezervoar mora prvo da se napuni
AdBlue tečnošću.
Dolivanje AdBluePažnja
Koristiti samo AdBlue tečnost koja
je usaglašena sa evropskim
standardima DIN 70 070 i
ISO 22241-1.
Ne koristiti aditive.
Ne rastvarati AdBlue.
U suprotnom, sistem za selektivnu redukciju katalizacije može da seošteti.
Napomena
Koristiti samo naznačene AdBlue kanistere za dopunjavanje da bi se
sprečilo preterano dopunjavanje
AdBlue. Osim toga, isparenja iz rezervoara se zarobljavaju u
kanistru i ne ispuštaju se.
Pošto AdBlue ima ograničeno
trajanje, pre dopunjavanja proveriti
datum isteka roka trajanja.
Napomena
Količina od najmanje 5 litara AdBlue tečnosti mora dopuniti prilikom
dolivanja. U suprotnom sistem
možda neće detektovati
dopunjavanje AdBlue tečnosti.
Ako AdBlue mora da se dopunjava
pri temepraturama iznad -11 °C,
sistem možda neće detektovati
dopunjavanje AdBlue tečnosti. U
tom slučaju, vozilo parkirati na
mestu sa višom temperaturom
okoline sve dok AdBlue ne postane
tečan.
Napomena
Pri odvrtanju zaštitnog poklopca sa
ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.
Vozilo mora da bude parkirano na
ravnoj površini.

174Vožnja i rukovanje

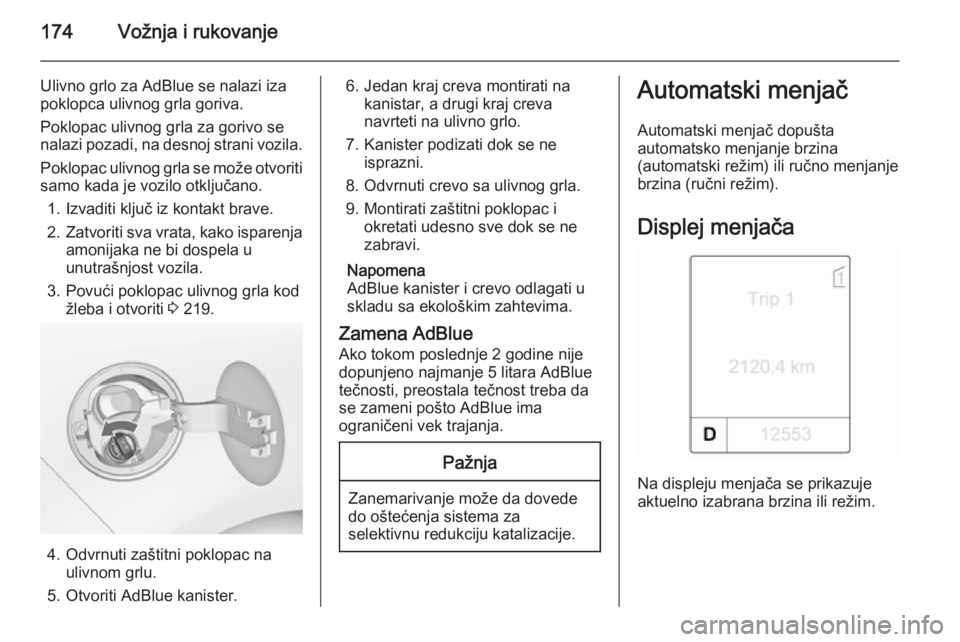

Ulivno grlo za AdBlue se nalazi iza
poklopca ulivnog grla goriva.
Poklopac ulivnog grla za gorivo se
nalazi pozadi, na desnoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.
2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Povući poklopac ulivnog grla kod žleba i otvoriti 3 219.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Kanister podizati dok se ne isprazni.
8. Odvrnuti crevo sa ulivnog grla.
9. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister i crevo odlagati u
skladu sa ekološkim zahtevima.
Zamena AdBlue
Ako tokom poslednje 2 godine nije
dopunjeno najmanje 5 litara AdBlue tečnosti, preostala tečnost treba da
se zameni pošto AdBlue ima
ograničeni vek trajanja.Pažnja
Zanemarivanje može da dovede
do oštećenja sistema za
selektivnu redukciju katalizacije.
Automatski menjač
Automatski menjač dopušta
automatsko menjanje brzina
(automatski režim) ili ručno menjanje
brzina (ručni režim).
Displej menjača
Na displeju menjača se prikazuje
aktuelno izabrana brzina ili režim.

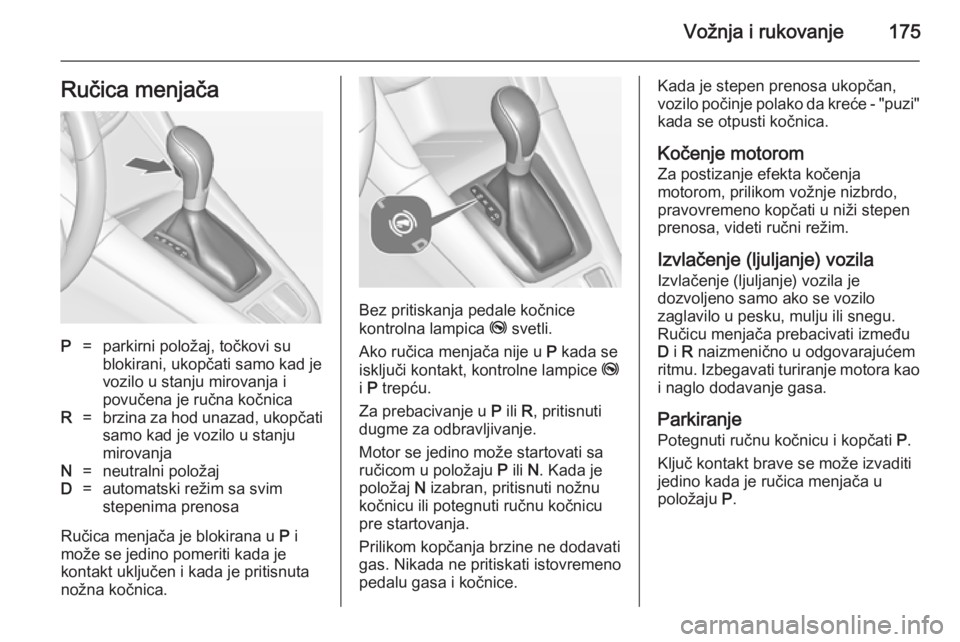

Vožnja i rukovanje175Ručica menjačaP=parkirni položaj, točkovi su
blokirani, ukopčati samo kad je
vozilo u stanju mirovanja i
povučena je ručna kočnicaR=brzina za hod unazad, ukopčati samo kad je vozilo u stanju
mirovanjaN=neutralni položajD=automatski režim sa svim
stepenima prenosa
Ručica menjača je blokirana u P i
može se jedino pomeriti kada je kontakt uključen i kada je pritisnuta
nožna kočnica.
Bez pritiskanja pedale kočnice
kontrolna lampica j svetli.
Ako ručica menjača nije u P kada se
isključi kontakt, kontrolne lampice j
i P trepću.
Za prebacivanje u P ili R, pritisnuti
dugme za odbravljivanje.
Motor se jedino može startovati sa
ručicom u položaju P ili N. Kada je
položaj N izabran, pritisnuti nožnu
kočnicu ili potegnuti ručnu kočnicu pre startovanja.
Prilikom kopčanja brzine ne dodavati
gas. Nikada ne pritiskati istovremeno
pedalu gasa i kočnice.
Kada je stepen prenosa ukopčan,
vozilo počinje polako da kreće - "puzi"
kada se otpusti kočnica.
Kočenje motorom
Za postizanje efekta kočenja
motorom, prilikom vožnje nizbrdo,
pravovremeno kopčati u niži stepen
prenosa, videti ručni režim.
Izvlačenje (ljuljanje) vozila
Izvlačenje (ljuljanje) vozila je
dozvoljeno samo ako se vozilo
zaglavilo u pesku, mulju ili snegu.
Ručicu menjača prebacivati između
D i R naizmenično u odgovarajućem
ritmu. Izbegavati turiranje motora kao i naglo dodavanje gasa.
Parkiranje
Potegnuti ručnu kočnicu i kopčati P.
Ključ kontakt brave se može izvaditi
jedino kada je ručica menjača u
položaju P.

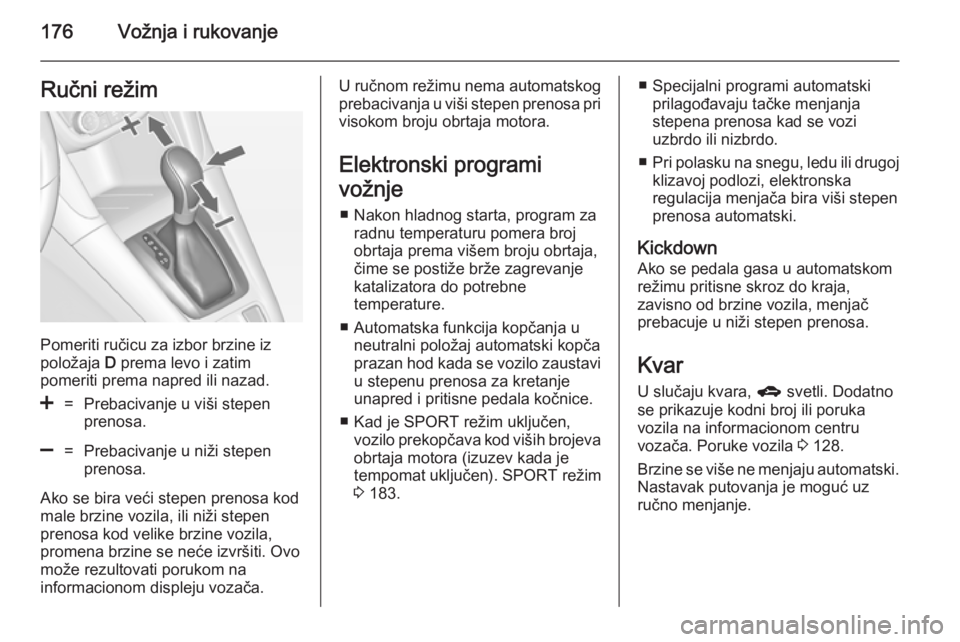

176Vožnja i rukovanjeRučni režim
Pomeriti ručicu za izbor brzine iz
položaja D prema levo i zatim
pomeriti prema napred ili nazad.
<=Prebacivanje u viši stepen
prenosa.]=Prebacivanje u niži stepen
prenosa.
Ako se bira veći stepen prenosa kod
male brzine vozila, ili niži stepen
prenosa kod velike brzine vozila,
promena brzine se neće izvršiti. Ovo može rezultovati porukom na
informacionom displeju vozača.
U ručnom režimu nema automatskog prebacivanja u viši stepen prenosa pri
visokom broju obrtaja motora.
Elektronski programi
vožnje ■ Nakon hladnog starta, program za radnu temperaturu pomera broj
obrtaja prema višem broju obrtaja,
čime se postiže brže zagrevanje
katalizatora do potrebne
temperature.
■ Automatska funkcija kopčanja u neutralni položaj automatski kopča
prazan hod kada se vozilo zaustavi u stepenu prenosa za kretanje
unapred i pritisne pedala kočnice.
■ Kad je SPORT režim uključen, vozilo prekopčava kod viših brojeva
obrtaja motora (izuzev kada je
tempomat uključen). SPORT režim
3 183.■ Specijalni programi automatski
prilagođavaju tačke menjanja
stepena prenosa kad se vozi
uzbrdo ili nizbrdo.
■ Pri polasku na snegu, ledu ili drugoj
klizavoj podlozi, elektronska
regulacija menjača bira viši stepen
prenosa automatski.
Kickdown Ako se pedala gasa u automatskomrežimu pritisne skroz do kraja,
zavisno od brzine vozila, menjač
prebacuje u niži stepen prenosa.
Kvar
U slučaju kvara, g svetli. Dodatno
se prikazuje kodni broj ili poruka
vozila na informacionom centru
vozača. Poruke vozila 3 128.
Brzine se više ne menjaju automatski. Nastavak putovanja je moguć uz
ručno menjanje.

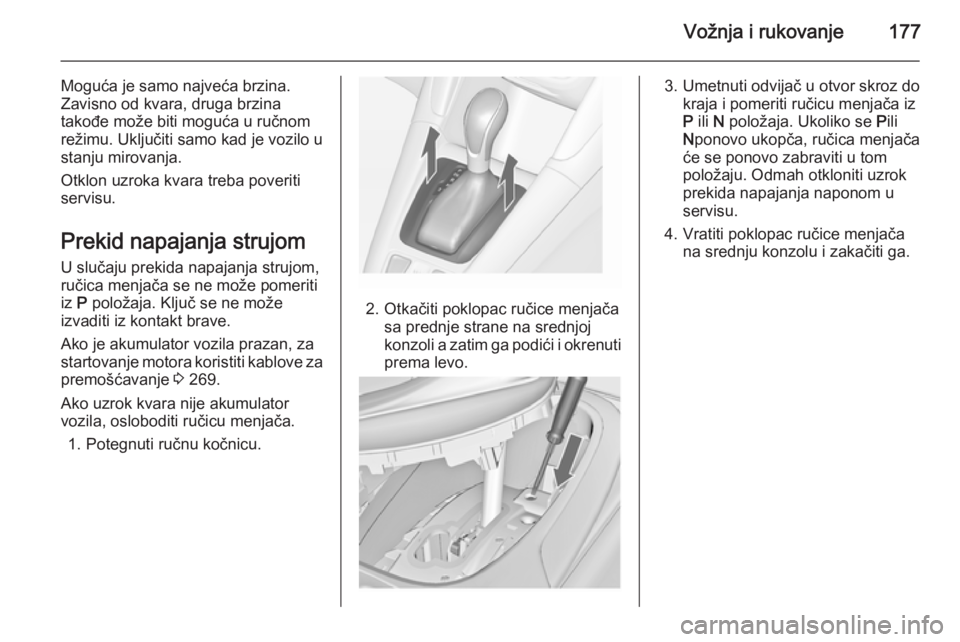

Vožnja i rukovanje177
Moguća je samo najveća brzina.
Zavisno od kvara, druga brzina
takođe može biti moguća u ručnom
režimu. Uključiti samo kad je vozilo u
stanju mirovanja.
Otklon uzroka kvara treba poveriti
servisu.
Prekid napajanja strujom
U slučaju prekida napajanja strujom,
ručica menjača se ne može pomeriti
iz P položaja. Ključ se ne može
izvaditi iz kontakt brave.
Ako je akumulator vozila prazan, za
startovanje motora koristiti kablove za premošćavanje 3 269.
Ako uzrok kvara nije akumulator
vozila, osloboditi ručicu menjača.
1. Potegnuti ručnu kočnicu.
2. Otkačiti poklopac ručice menjača sa prednje strane na srednjoj
konzoli a zatim ga podići i okrenuti prema levo.
3. Umetnuti odvijač u otvor skroz do kraja i pomeriti ručicu menjača iz
P ili N položaja. Ukoliko se Pili
N ponovo ukopča, ručica menjača
će se ponovo zabraviti u tom
položaju. Odmah otkloniti uzrok
prekida napajanja naponom u
servisu.
4. Vratiti poklopac ručice menjača na srednju konzolu i zakačiti ga.

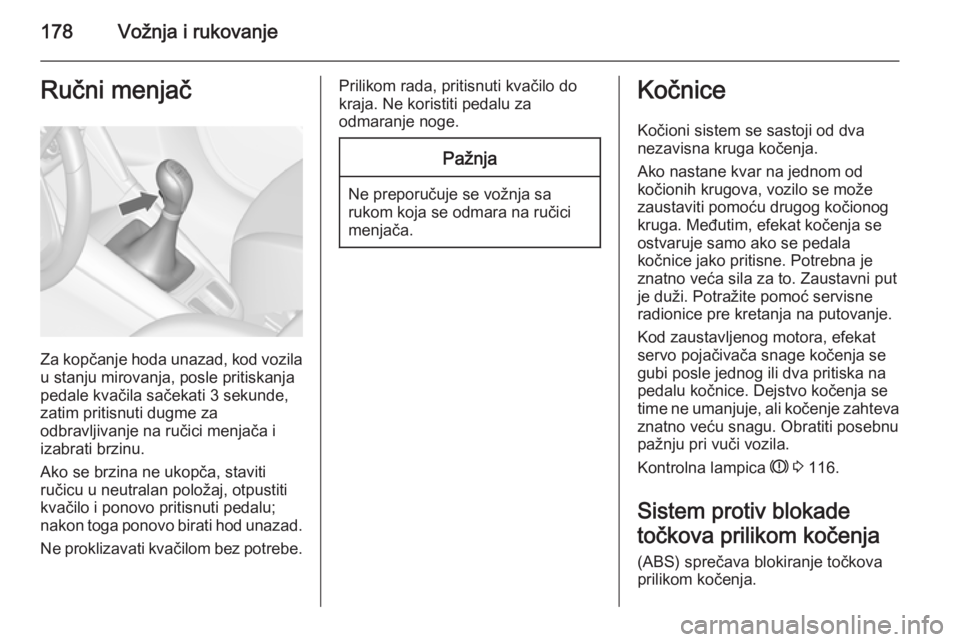

178Vožnja i rukovanjeRučni menjač
Za kopčanje hoda unazad, kod vozila
u stanju mirovanja, posle pritiskanja
pedale kvačila sačekati 3 sekunde,
zatim pritisnuti dugme za
odbravljivanje na ručici menjača i
izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu;
nakon toga ponovo birati hod unazad.
Ne proklizavati kvačilom bez potrebe.
Prilikom rada, pritisnuti kvačilo dokraja. Ne koristiti pedalu za
odmaranje noge.Pažnja
Ne preporučuje se vožnja sa
rukom koja se odmara na ručici
menjača.
Kočnice
Kočioni sistem se sastoji od dva
nezavisna kruga kočenja.
Ako nastane kvar na jednom od
kočionih krugova, vozilo se može
zaustaviti pomoću drugog kočionog
kruga. Međutim, efekat kočenja se ostvaruje samo ako se pedala
kočnice jako pritisne. Potrebna je
znatno veća sila za to. Zaustavni put
je duži. Potražite pomoć servisne
radionice pre kretanja na putovanje.
Kod zaustavljenog motora, efekat
servo pojačivača snage kočenja se
gubi posle jednog ili dva pritiska na
pedalu kočnice. Dejstvo kočenja se
time ne umanjuje, ali kočenje zahteva
znatno veću snagu. Obratiti posebnu
pažnju pri vuči vozila.
Kontrolna lampica R 3 116.
Sistem protiv blokade
točkova prilikom kočenja (ABS) sprečava blokiranje točkova
prilikom kočenja.
