OPEL ZAFIRA C 2014.5 Uputstvo za upotrebu (in Serbian)

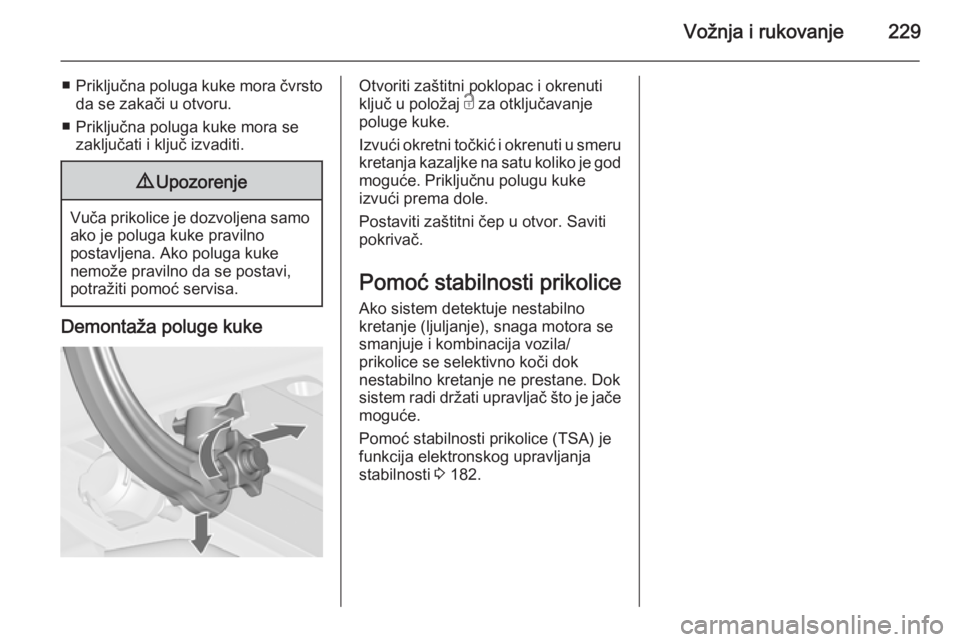

Vožnja i rukovanje229
■Priključna poluga kuke mora čvrsto
da se zakači u otvoru.
■ Priključna poluga kuke mora se zaključati i ključ izvaditi.9 Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija elektronskog upravljanja
stabilnosti 3 182.

230Nega vozilaNega vozilaOpšte informacije.......................230
Provere vozila ............................ 231
Zamena sijalice .......................... 238
Električni sistem .........................247
Alati vozila .................................. 254
Točkovi i pneumatici ..................254
Startovanje pomoću kablova .....269
Vuča ........................................... 271
Nega spoljašnjosti .....................273Opšte informacije
Oprema i modifikacija
vozila Preporučujemo da koristite originalne
delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila. Ne možemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period Ako se vozilo parkira na nekoliko
meseci:
■ Operite i zaštitite voskom vaše vozilo.
■ Proveriti zaštitu voskom motornog prostora i podvozja.
■ Očistiti i zaštititi gumene zaptivače.
■ Potpuno napunite rezervoar za gorivom.
■ Zameniti motorno ulje.
■ Isprazniti rezervoar tečnosti za pranje.
■ Proveriti zaštitu rashladne tečnosti od smrzavanja i antikorozivne
zaštite.
■ Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje.
■ Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti prvi
stepen prenosa ili hod unazad, ili
staviti ručicu u P položaj. Sprečiti
vozilo da se otkotrlja.

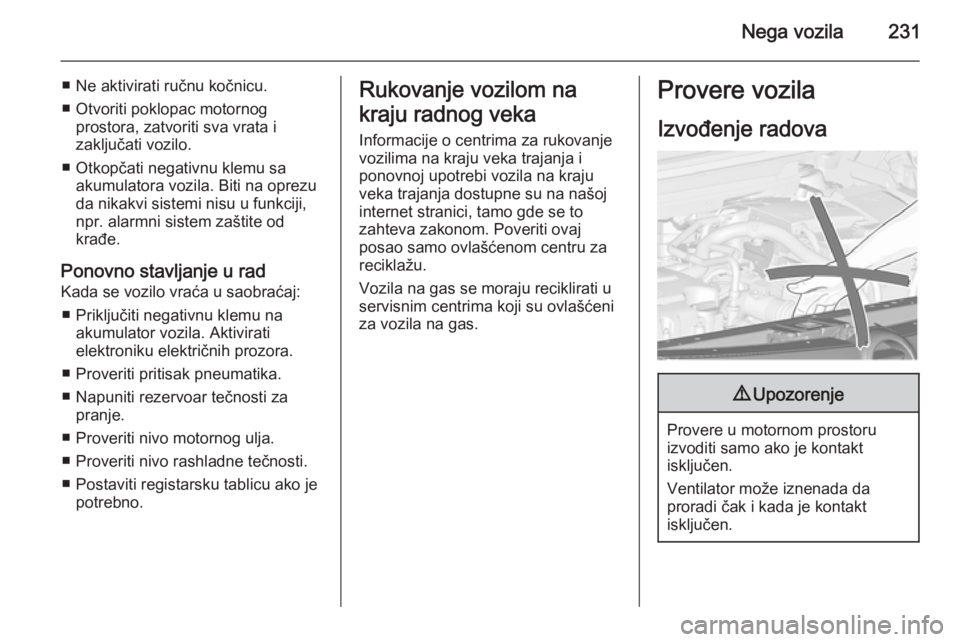

Nega vozila231
■ Ne aktivirati ručnu kočnicu.
■ Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
■ Otkopčati negativnu klemu sa akumulatora vozila. Biti na oprezu
da nikakvi sistemi nisu u funkciji,
npr. alarmni sistem zaštite od
krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj:
■ Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
■ Proveriti pritisak pneumatika.
■ Napuniti rezervoar tečnosti za pranje.
■ Proveriti nivo motornog ulja.
■ Proveriti nivo rashladne tečnosti. ■ Postaviti registarsku tablicu ako je potrebno.Rukovanje vozilom na
kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za
reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.

232Nega vozila9Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
Pomeriti sigurnosnu bravicu bočno na levu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motornog prostora
automatski otvara i drži podizač.
Ako se poklopac motornog prostora
otvori u režimu Autostop, motor će biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje Spustiti poklopac motornog prostora ipustiti ga da padne tako da se
zabravi. Proveriti da li je poklopac
dobro zabravljen.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i maziva
3 277.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje 5 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.

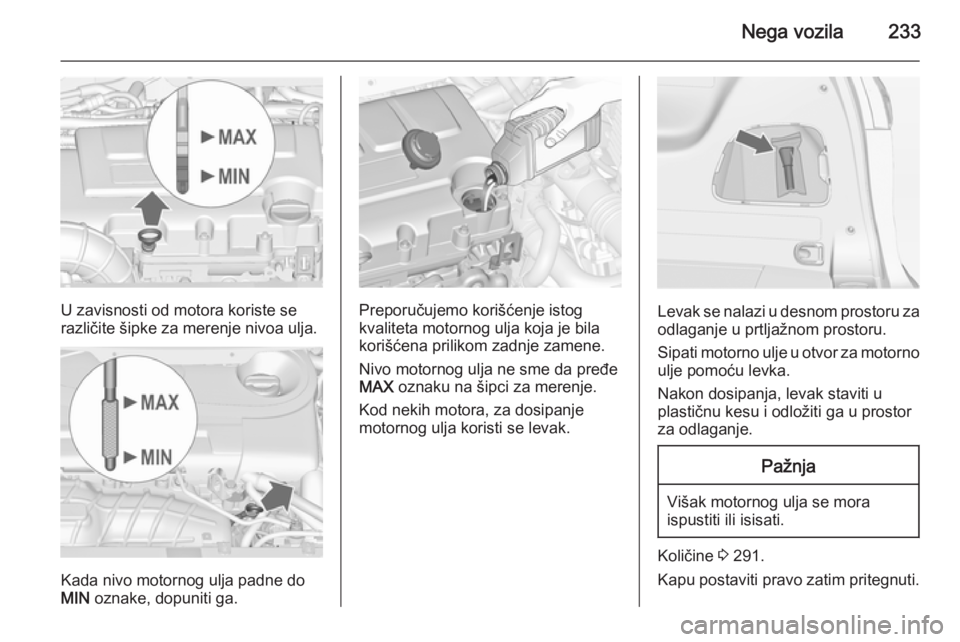

Nega vozila233
U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Preporučujemo korišćenje istog
kvaliteta motornog ulja koja je bila
korišćena prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.
Kod nekih motora, za dosipanje
motornog ulja koristi se levak.Levak se nalazi u desnom prostoru za odlaganje u prtljažnom prostoru.
Sipati motorno ulje u otvor za motorno
ulje pomoću levka.
Nakon dosipanja, levak staviti u
plastičnu kesu i odložiti ga u prostor
za odlaganje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Količine 3 291.
Kapu postaviti pravo zatim pritegnuti.

234Nega vozilaRashladna tečnost motoraRashladna tečnost omogućava
zaštitu od smrzavanja do temperature
od oko -28 °C. U severnim zemljama
sa veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperature od
oko -37 °C.Pažnja
Koristiti samo odobreni antifriz.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
rashladne tečnosti i čiste vode iz
česme u razmeri 1:1. Ako nije
dostupna rashladna tečnost, koristiti
čistu vodu sa česme. Čvrsto postaviti poklopac.
Motor B16DTH: Nakon pokretanja
motora podesiti grejanje na najveću
temperaturu i brzinu ventilatora
najmanje na prvi nivo na oko
5 minuta. To će osigurati da vazduh u
sistemu za hlađenje izlazi.
Koncentraciju antifriza poveriti vašem
servisu na proveru, kao i uzrok
gubljenja rashladne tečnosti, i
otkloniti uzrok što pre.
Tečnost servo upravljačaPažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara/šipke za
merenje nivoa ulja ili da uđu u
rezervoar.

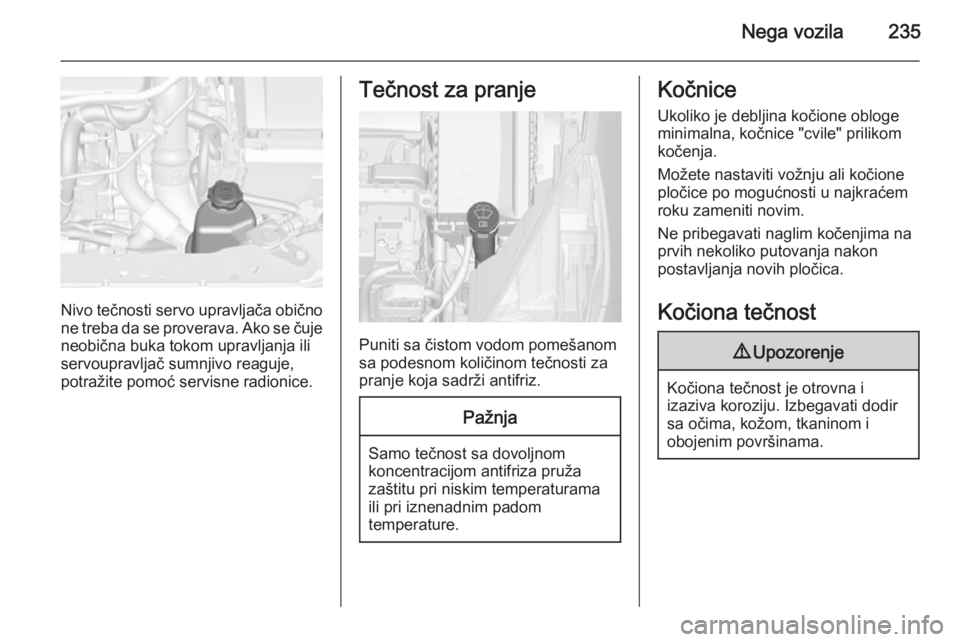

Nega vozila235
Nivo tečnosti servo upravljača obično
ne treba da se proverava. Ako se čuje neobična buka tokom upravljanja ili
servoupravljač sumnjivo reaguje,
potražite pomoć servisne radionice.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost sa dovoljnom
koncentracijom antifriza pruža
zaštitu pri niskim temperaturama
ili pri iznenadnim padom
temperature.
Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju ali kočione
pločice po mogućnosti u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.

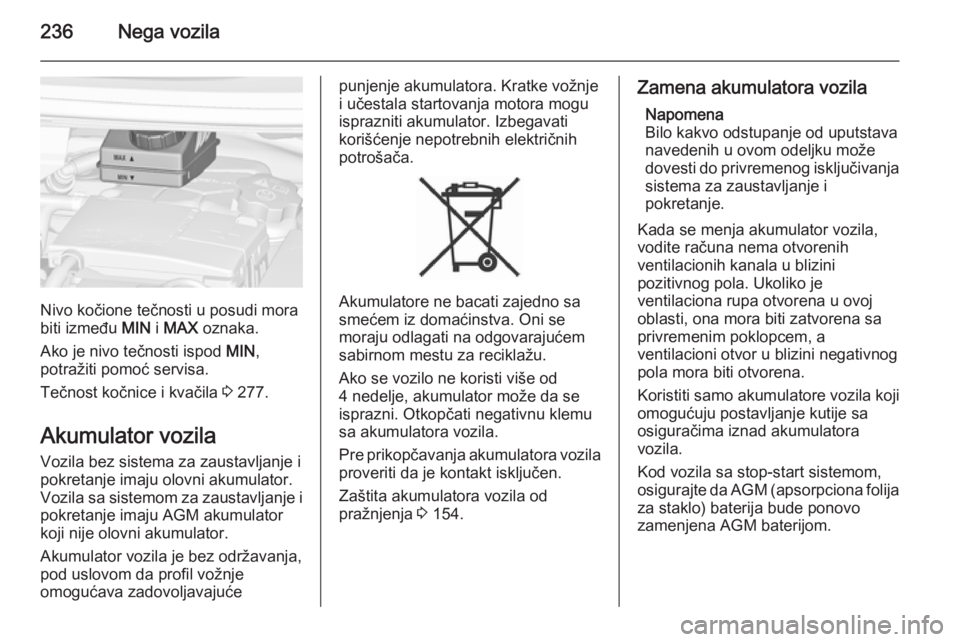

236Nega vozila
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 277.
Akumulator vozila
Vozila bez sistema za zaustavljanje i
pokretanje imaju olovni akumulator.
Vozila sa sistemom za zaustavljanje i pokretanje imaju AGM akumulator
koji nije olovni akumulator.
Akumulator vozila je bez održavanja,
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi više od
4 nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 154.
Zamena akumulatora vozila
Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo akumulatore vozila koji
omogućuju postavljanje kutije sa
osiguračima iznad akumulatora
vozila.
Kod vozila sa stop-start sistemom,
osigurajte da AGM (apsorpciona folija
za staklo) baterija bude ponovo
zamenjena AGM baterijom.

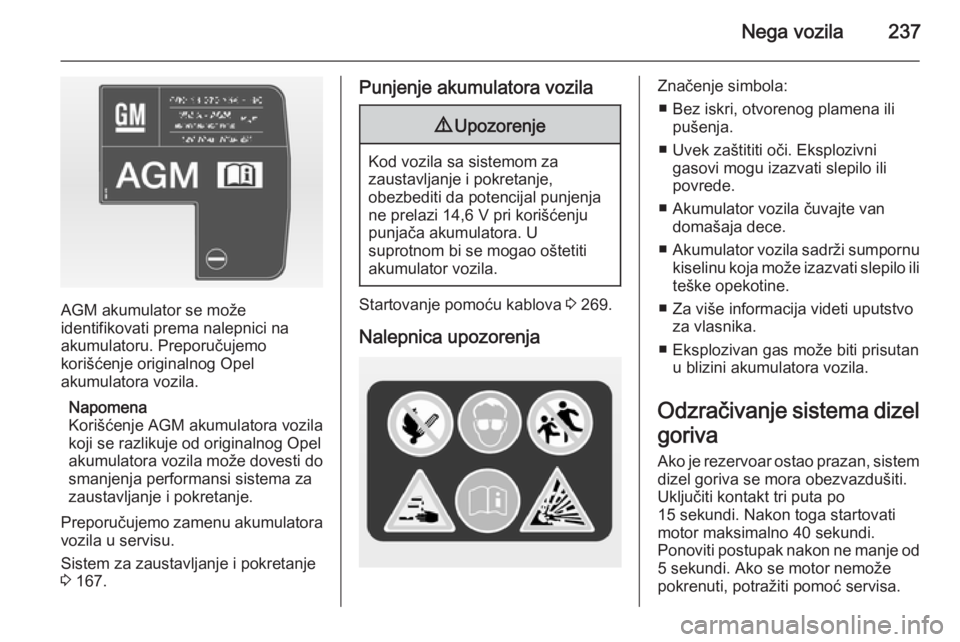

Nega vozila237
AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi sistema za
zaustavljanje i pokretanje.
Preporučujemo zamenu akumulatora vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 167.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 269.
Nalepnica upozorenja
Značenje simbola: ■ Bez iskri, otvorenog plamena ili pušenja.
■ Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može izazvati slepilo ili teške opekotine.
■ Za više informacija videti uputstvo za vlasnika.
■ Eksplozivan gas može biti prisutan u blizini akumulatora vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta po
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti postupak nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.

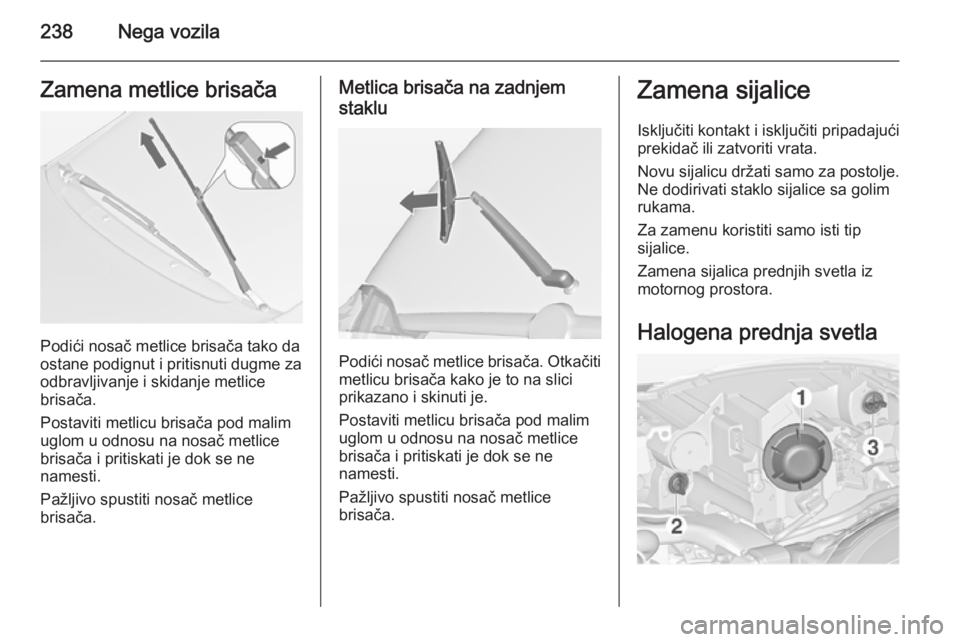

238Nega vozilaZamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjem
staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetla
