Nega vozila249Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora, alarmni
sistem zaštite od krađe7Komanda za ventilator,
upravljački modul motora,
upravljački modul menjača8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS

250Nega vozila
BrojStrujno kolo14Brisač zadnjeg stakla15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Sistem za zaustavljanje i
pokretanje29Električna parkirna kočnica30ABSBrojStrujno kolo31Adaptivni tempomat32Vazdušni jastuk33Adaptivno prednje osvetljenje,
automatska regulacija svetla34Recirkulacija izduvnog gasa35Spoljašnji retrovizor, senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Upravljački centralni modul40Perač vetrobrana, sistem
perača zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44Brisač vetrobranskog stakla45Ventilator hladnjakaBrojStrujno kolo46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla, adaptivno
prednje osvetljenje51Klapna vazduha52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilator za grejanje,
klima uređaj
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

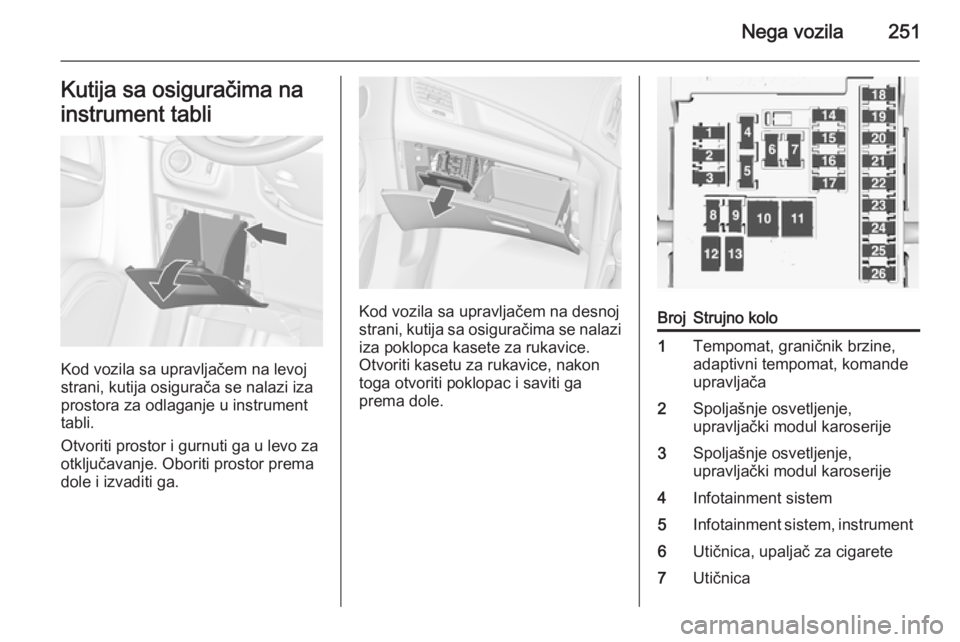

Nega vozila251Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
BrojStrujno kolo1Tempomat, graničnik brzine,
adaptivni tempomat, komande
upravljača2Spoljašnje osvetljenje,
upravljački modul karoserije3Spoljašnje osvetljenje,
upravljački modul karoserije4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica

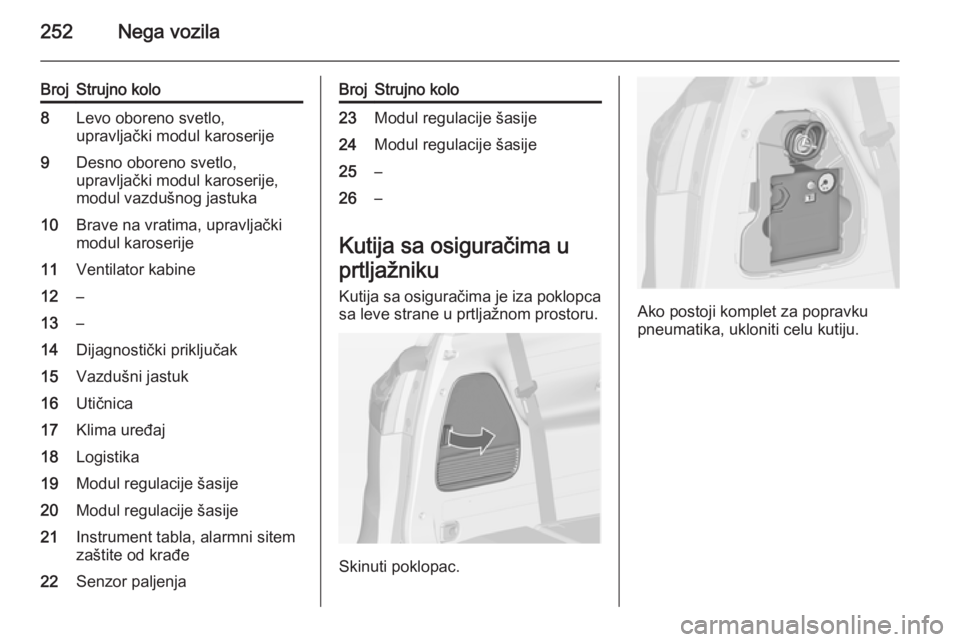

252Nega vozila
BrojStrujno kolo8Levo oboreno svetlo,
upravljački modul karoserije9Desno oboreno svetlo,
upravljački modul karoserije,
modul vazdušnog jastuka10Brave na vratima, upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima uređaj18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla, alarmni sitem
zaštite od krađe22Senzor paljenjaBrojStrujno kolo23Modul regulacije šasije24Modul regulacije šasije25–26–
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Ako postoji komplet za popravku
pneumatika, ukloniti celu kutiju.

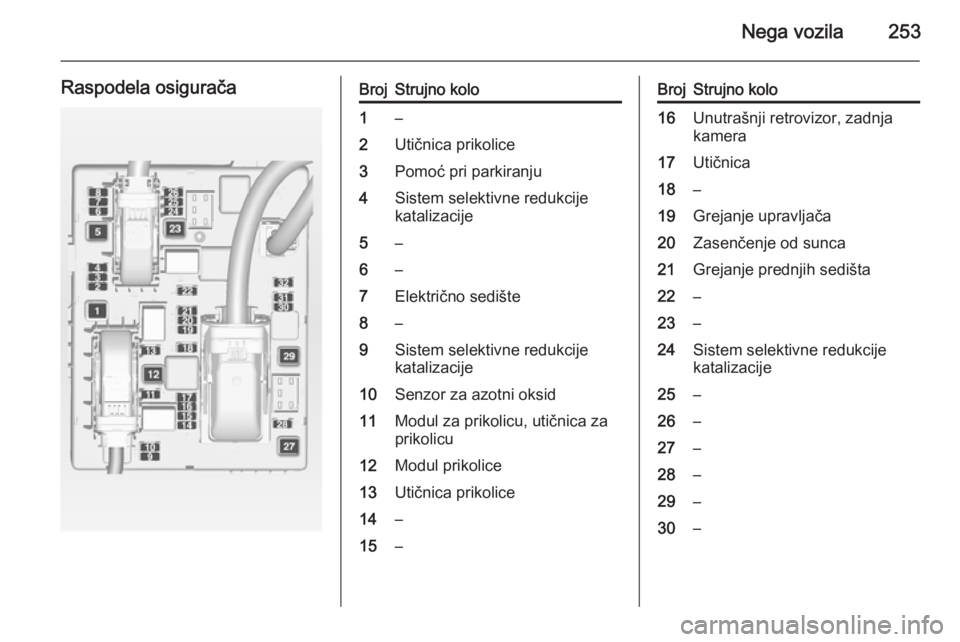

Nega vozila253
Raspodela osiguračaBrojStrujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedište8–9Sistem selektivne redukcije
katalizacije10Senzor za azotni oksid11Modul za prikolicu, utičnica za
prikolicu12Modul prikolice13Utičnica prikolice14–15–BrojStrujno kolo16Unutrašnji retrovizor, zadnja
kamera17Utičnica18–19Grejanje upravljača20Zasenčenje od sunca21Grejanje prednjih sedišta22–23–24Sistem selektivne redukcije
katalizacije25–26–27–28–29–30–

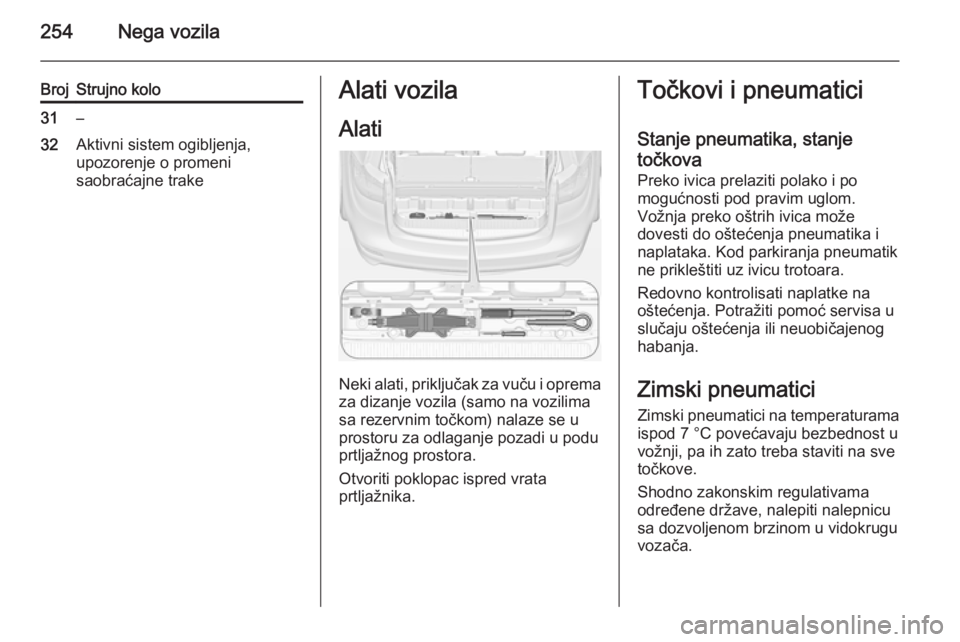

254Nega vozila
BrojStrujno kolo31–32Aktivni sistem ogibljenja,
upozorenje o promeni
saobraćajne trakeAlati vozila
Alati
Neki alati, priključak za vuču i oprema
za dizanje vozila (samo na vozilima
sa rezervnim točkom) nalaze se u
prostoru za odlaganje pozadi u podu
prtljažnog prostora.
Otvoriti poklopac ispred vrata
prtljažnika.
Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici na temperaturamaispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.

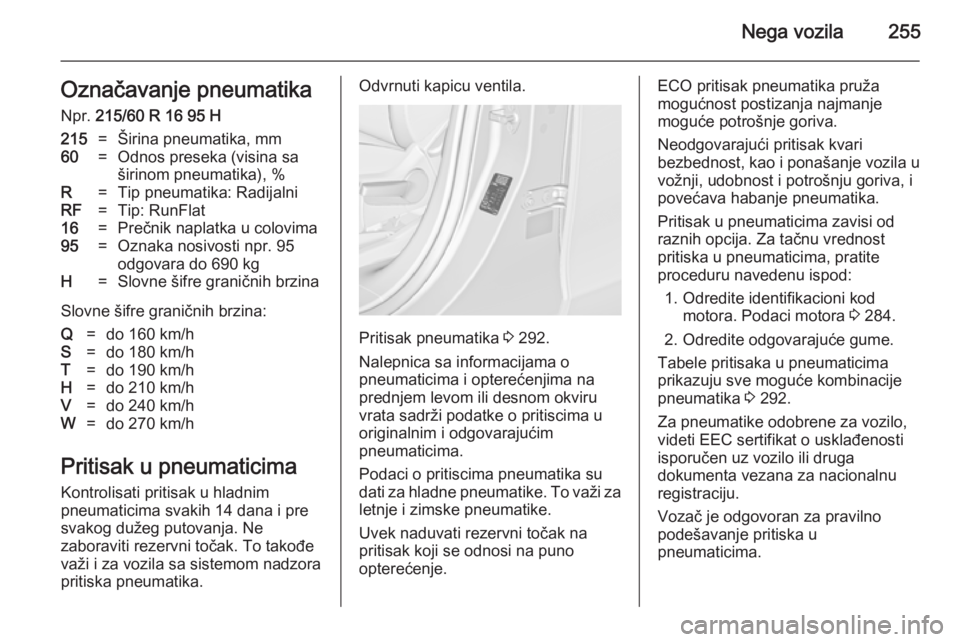

Nega vozila255Označavanje pneumatika
Npr. 215/60 R 16 95 H215=Širina pneumatika, mm60=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovima95=Oznaka nosivosti npr. 95
odgovara do 690 kgH=Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 292.
Nalepnica sa informacijama o
pneumaticima i opterećenjima na prednjem levom ili desnom okviru
vrata sadrži podatke o pritiscima u
originalnim i odgovarajućim
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 284.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 292.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.

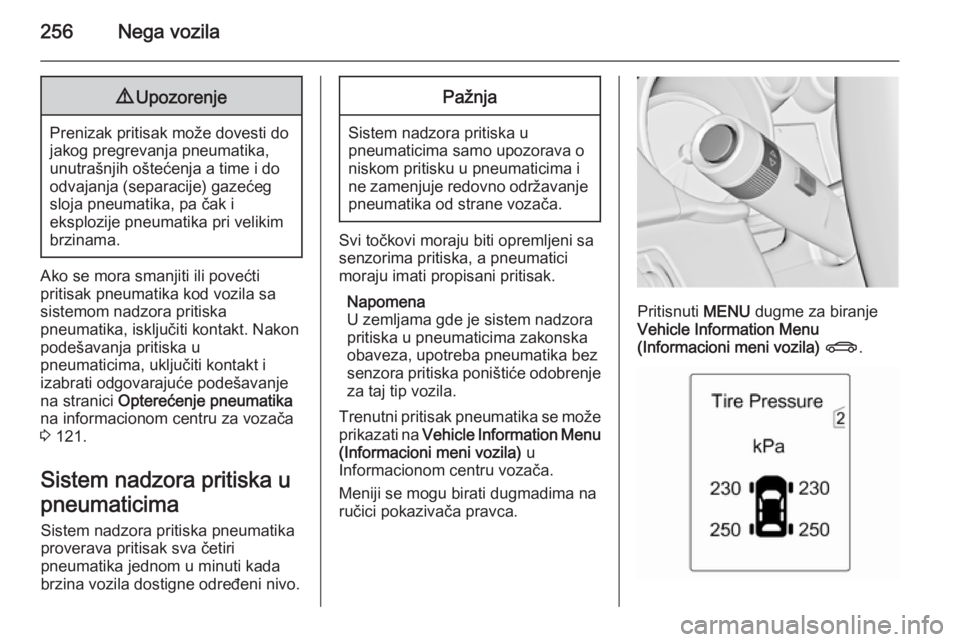

256Nega vozila9Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 121.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska pneumatika
proverava pritisak sva četiri
pneumatika jednom u minuti kada brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru vozača.
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) X .

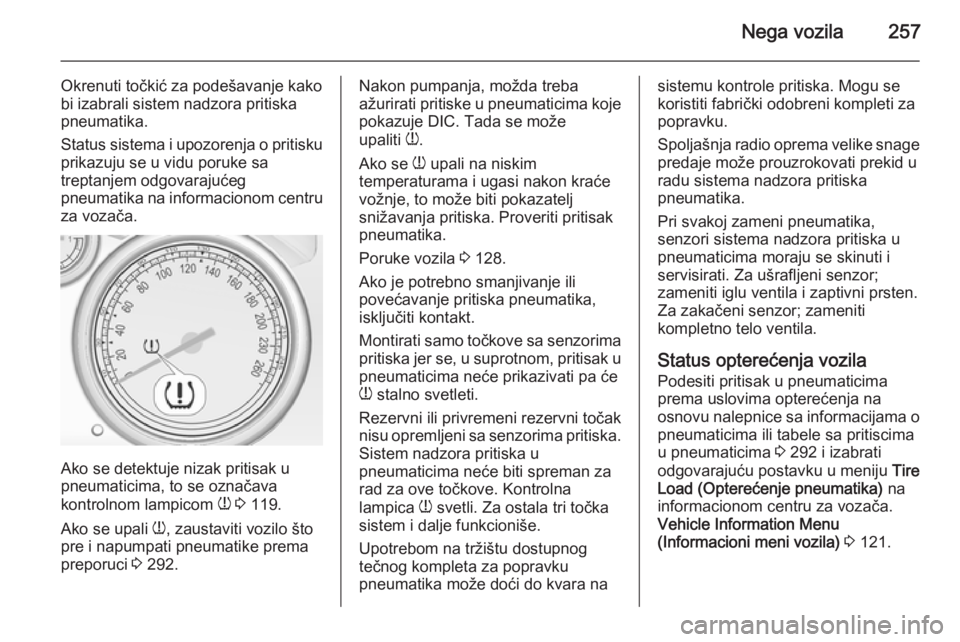

Nega vozila257
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 119.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 292.
Nakon pumpanja, možda treba
ažurirati pritiske u pneumaticima koje
pokazuje DIC. Tada se može
upaliti w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće
vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak pneumatika.
Poruke vozila 3 128.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće biti spreman za
rad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara nasistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predaje može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor; zameniti
kompletno telo ventila.
Status opterećenja vozila
Podesiti pritisak u pneumaticima
prema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 292 i izabrati
odgovarajuću postavku u meniju Tire
Load (Opterećenje pneumatika) na
informacionom centru za vozača.
Vehicle Information Menu
(Informacioni meni vozila) 3 121.

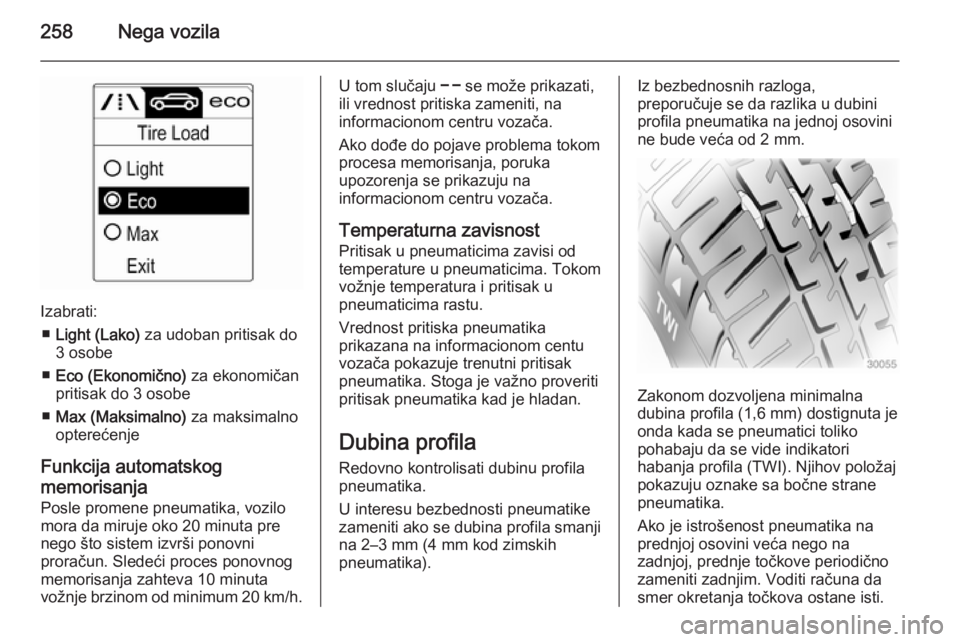

258Nega vozila
Izabrati:■ Light (Lako) za udoban pritisak do
3 osobe
■ Eco (Ekonomično) za ekonomičan
pritisak do 3 osobe
■ Max (Maksimalno) za maksimalno
opterećenje
Funkcija automatskog
memorisanja Posle promene pneumatika, vozilo
mora da miruje oko 20 minuta pre
nego što sistem izvrši ponovni
proračun. Sledeći proces ponovnog
memorisanja zahteva 10 minuta
vožnje brzinom od minimum 20 km/h .
U tom slučaju $ se može prikazati,
ili vrednost pritiska zameniti, na
informacionom centru vozača.
Ako dođe do pojave problema tokom
procesa memorisanja, poruka
upozorenja se prikazuju na
informacionom centru vozača.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje trenutni pritisak
pneumatika. Stoga je važno proveriti
pritisak pneumatika kad je hladan.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji
na 2–3 mm (4 mm kod zimskih
pneumatika).Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
smer okretanja točkova ostane isti.
