Керування автомобілем та експлуатація179
Дезактивація
Вимкніть систему стоп-старт
вручну, шляхом натискання на
кнопку eco. На вимкнений стан
вказує вимкнення індикатора в
кнопці.
Автостоп
Якщо автомобіль рухається на
малій швидкості або перебуває у
нерухомому стані, активуйте
функцію Автостоп наведеним
нижче способом:
■ Натисніть педаль зчеплення
■ поставте важіль в нейтральне положення
■ відпустіть педаль зчеплення
Двигун вимикається, при цьому
запалення буде увімкнене.
Функція Автостоп позначається
стрілкою у положенні AUTOSTOP
на тахометрі.
При активній функції Автостоп
обігрів та гальма будуть працювати
у звичайному режимі.
Обережно
Інтенсивність підсилення керма
може бути зменшена під час
роботи функції Автостоп.
Умови спрацювання функції
Автостоп
Система стоп-старт перевіряє дію наступних умов.
■ Систему стоп-старт не можна вимкнути вручну
■ капот повністю закритий
■ дверцята водія закриті, і пас безпеки водія застібнутий
■ автомобільний акумулятор справний і має достатній заряд
■ двигун розігрітий
■ температура охолоджувальної рідини двигуна не є занадто
високою
■ температура вихлопу двигуна не дуже висока, наприклад, при
подорожі з високим
навантаженням на двигун

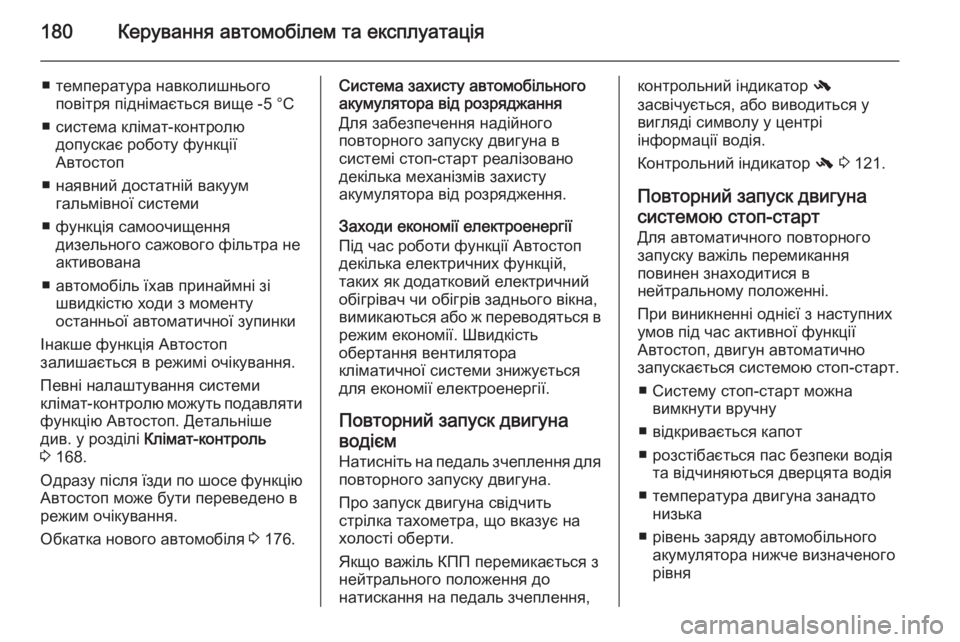

180Керування автомобілем та експлуатація
■ температура навколишньогоповітря піднімається вище -5 °C
■ система клімат-контролю допускає роботу функції
Автостоп
■ наявний достатній вакуум гальмівної системи
■ функція самоочищення дизельного сажового фільтра не
активована
■ автомобіль їхав принаймні зі швидкістю ходи з моменту
останньої автоматичної зупинки
Інакше функція Автостоп
залишається в режимі очікування.
Певні налаштування системи
клімат-контролю можуть подавляти
функцію Автостоп. Детальніше
див. у розділі Клімат-контроль
3 168.
Одразу після їзди по шосе функцію Автостоп може бути переведено в
режим очікування.
Обкатка нового автомобіля 3 176.Система захисту автомобільного
акумулятора від розряджання
Для забезпечення надійного
повторного запуску двигуна в
системі стоп-старт реалізовано
декілька механізмів захисту
акумулятора від розрядження.
Заходи економії електроенергії Під час роботи функції Автостоп
декілька електричних функцій,
таких як додатковий електричний
обігрівач чи обігрів заднього вікна,
вимикаються або ж переводяться в
режим економії. Швидкість
обертання вентилятора
кліматичної системи знижується
для економії електроенергії.
Повторний запуск двигуна
водієм Натисніть на педаль зчеплення для
повторного запуску двигуна.
Про запуск двигуна свідчить
стрілка тахометра, що вказує на
холості оберти.
Якщо важіль КПП перемикається з
нейтрального положення до
натискання на педаль зчеплення,контрольний індикатор -
засвічується, або виводиться у
вигляді символу у центрі
інформації водія.
Контрольний індикатор - 3 121.
Повторний запуск двигуна
системою стоп-старт Для автоматичного повторного
запуску важіль перемикання
повинен знаходитися в
нейтральному положенні.
При виникненні однієї з наступних
умов під час активної функції
Автостоп, двигун автоматично
запускається системою стоп-старт.
■ Систему стоп-старт можна вимкнути вручну
■ відкривається капот
■ розстібається пас безпеки водія та відчиняються дверцята водія
■ температура двигуна занадто низька
■ рівень заряду автомобільного акумулятора нижче визначеного
рівня

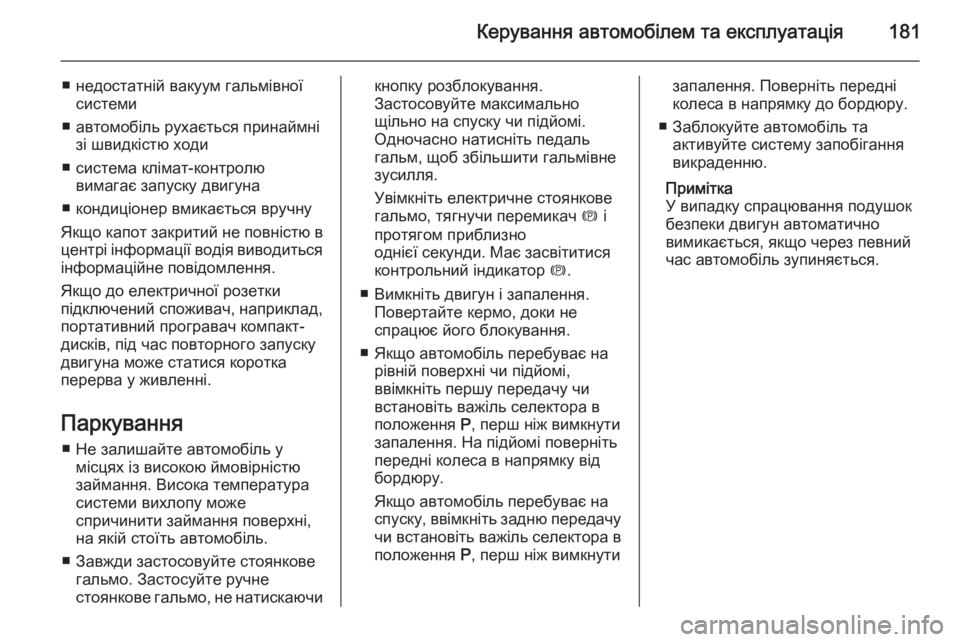

Керування автомобілем та експлуатація181
■ недостатній вакуум гальмівноїсистеми
■ автомобіль рухається принаймні зі швидкістю ходи
■ система клімат-контролю вимагає запуску двигуна
■ кондиціонер вмикається вручну
Якщо капот закритий не повністю в
центрі інформації водія виводиться
інформаційне повідомлення.
Якщо до електричної розетки
підключений споживач, наприклад,
портативний програвач компакт-
дисків, під час повторного запуску
двигуна може статися коротка
перерва у живленні.
Паркування ■ Не залишайте автомобіль у місцях із високою ймовірністю
займання. Висока температура
системи вихлопу може
спричинити займання поверхні,
на якій стоїть автомобіль.
■ Завжди застосовуйте стоянкове гальмо. Застосуйте ручне
стоянкове гальмо, не натискаючикнопку розблокування.
Застосовуйте максимально
щільно на спуску чи підйомі.
Одночасно натисніть педаль
гальм, щоб збільшити гальмівне зусилля.
Увімкніть електричне стоянкове
гальмо, тягнучи перемикач m і
протягом приблизно
однієї секунди. Має засвітитися
контрольний індикатор m.
■ Вимкніть двигун і запалення. Повертайте кермо, доки не
спрацює його блокування.
■ Якщо автомобіль перебуває на рівній поверхні чи підйомі,
ввімкніть першу передачу чи
встановіть важіль селектора в
положення P, перш ніж вимкнути
запалення. На підйомі поверніть
передні колеса в напрямку від
бордюру.
Якщо автомобіль перебуває на
спуску, ввімкніть задню передачу чи встановіть важіль селектора в
положення P, перш ніж вимкнутизапалення. Поверніть передні
колеса в напрямку до бордюру.
■ Заблокуйте автомобіль та активуйте систему запобігання
викраденню.
Примітка
У випадку спрацювання подушок безпеки двигун автоматично
вимикається, якщо через певний
час автомобіль зупиняється.

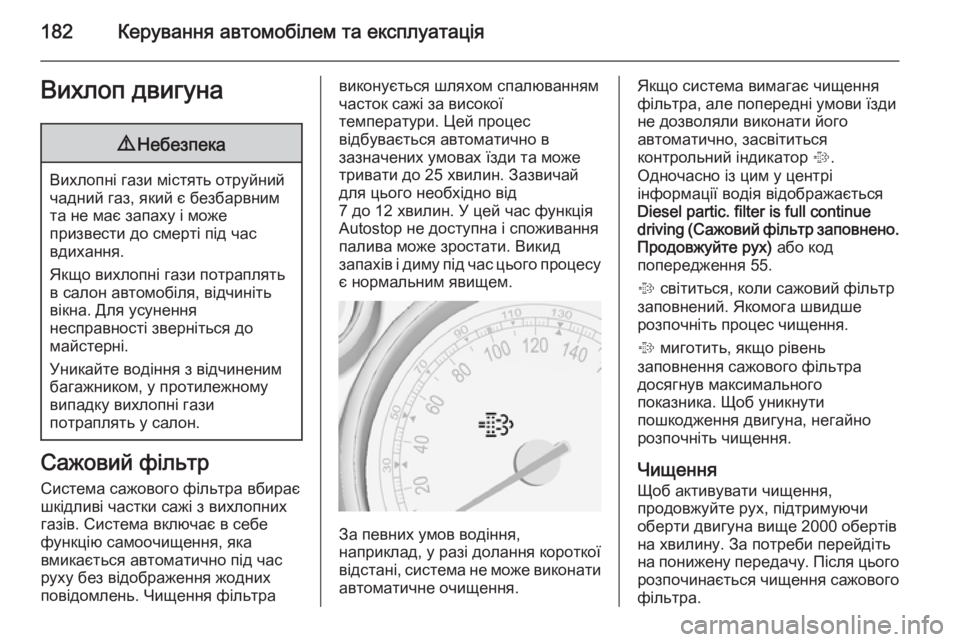

182Керування автомобілем та експлуатаціяВихлоп двигуна9Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень. Чищення фільтра
виконується шляхом спалюванням часток сажі за високої
температури. Цей процес
відбувається автоматично в
зазначених умовах їзди та може
тривати до 25 хвилин. Зазвичай
для цього необхідно від
7 до 12 хвилин. У цей час функція
Autostop не доступна і споживання
палива може зростати. Викид
запахів і диму під час цього процесу
є нормальним явищем.
За певних умов водіння,
наприклад, у разі долання короткої
відстані, система не може виконати
автоматичне очищення.
Якщо система вимагає чищення
фільтра, але попередні умови їзди
не дозволяли виконати його
автоматично, засвітиться
контрольний індикатор %.
Одночасно із цим у центрі
інформації водія відображається
Diesel partic. filter is full continue
driving (Сажовий фільтр заповнено. Продовжуйте рух) або код
попередження 55.
% світиться, коли сажовий фільтр
заповнений. Якомога швидше
розпочніть процес чищення.
% миготить, якщо рівень
заповнення сажового фільтра
досягнув максимального
показника. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.
Чищення Щоб активувати чищення,
продовжуйте рух, підтримуючи
оберти двигуна вище 2000 обертів
на хвилину. За потреби перейдіть
на понижену передачу. Після цього розпочинається чищення сажового фільтра.

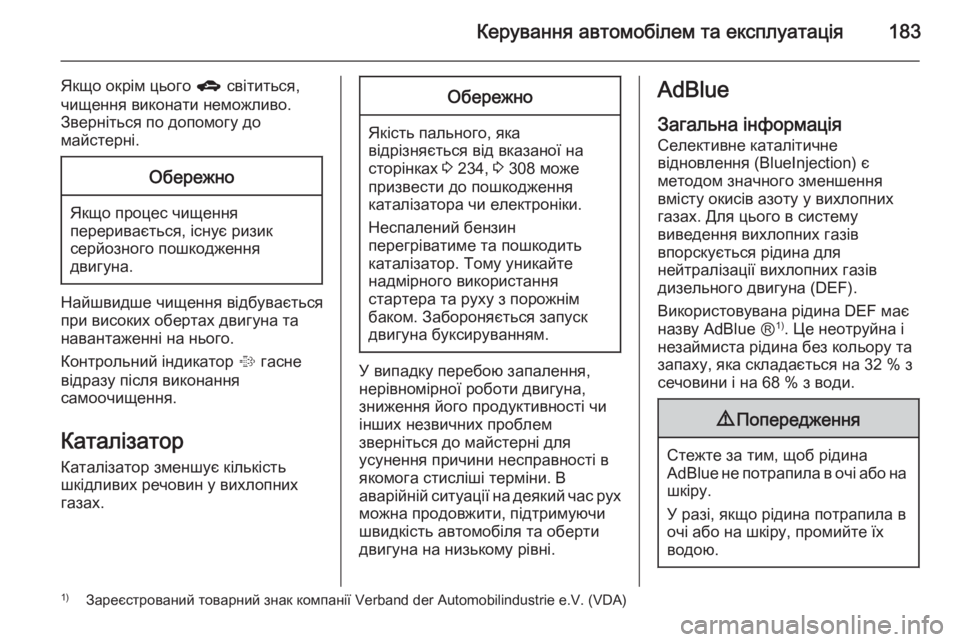

Керування автомобілем та експлуатація183
Якщо окрім цього g світиться,
чищення виконати неможливо.
Зверніться по допомогу до
майстерні.Обережно
Якщо процес чищення
переривається, існує ризик
серйозного пошкодження
двигуна.
Найшвидше чищення відбувається при високих обертах двигуна та
навантаженні на нього.
Контрольний індикатор % гасне
відразу після виконання
самоочищення.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.
Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 234, 3 308 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
AdBlue
Загальна інформація Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF).
Використовувана рідина DEF має
назву AdBlue Ⓡ 1)
. Це неотруйна і
незаймиста рідина без кольору та запаху, яка складається на 32 % з
сечовини і на 68 % з води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
1) Зареєстрований товарний знак компанії Verband der Automobilindustrie e.V. (VDA)

184Керування автомобілем та експлуатаціяОбережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Попередження про зниженнярівня рідини
Споживання AdBlue залежить від
стилю водіння і становить
приблизно 0.7 л на 1000 км.
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія (DIC)
відобразиться попередження про
рівень для запасу ходу Exhaust
Fluid Range: (Запас рід. для
очищення вихлопів) 2400 км .
Потрібно якнайшвидше долити
принаймні 5 л рідини AdBlue.
Рух автомобіля можливий без
жодних обмежень.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру водія будуть і надалі
відображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.
Разом із попередженнями
вказуються застосовувані
обмеження, починаючи з обмежень максимальної швидкості й
закінчуюючи запобіганням запуску
двигуна. Обмеження зумовлені
вимогами законодавства.

Керування автомобілем та експлуатація185
Перед активуванням обмеження
максимальної швидкості під час
наступного перезапуску
попереджувальні повідомлення
■ Exhaust Fluid Empty Refill Now
(Закінчилася рід. для очищення
вихлопів - негайно долийте)
■ Max Speed Upon Restart
(Швидкість стане макс. після
перезапуску) 100 км/год
будуть по черзі відображатися в
інформаційному центрі водія.
Крім цього, постійно світитиметься
контрольний індикатор Y і
пролунає звуковий сигнал.
Обмеження швидкості до
100 км/год буде активовано, коли
рідини для нейтралізації вихлопів
залишиться приблизно на 900 км.
Після наступного обмеження
максимальної швидкості до
50 км/год буде повідомлено про
запобігання повторному запуску двигуна.
Перед увімкненням запобіганняповторному запуску двигуна
попереджувальні повідомлення
■ Exhaust Fluid Empty Refill Now
(Закінчилася рід. для очищення вихлопів - негайно долийте)
■ Speed Limited to (Швидкість
обмежено до) 50 км/год
■ Engine Will Not Restart (Запуск
двигуна блокується)
будуть по черзі відображатися в
інформаційному центрі водія.
Крім цього, постійно блиматиме
контрольний індикатор Y і кілька
разів пролунає звуковий сигнал.
Для повторного запуску двигуна
спершу потрібно долити рідину в
бачок для AdBlue.
Дозаправка AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Щоб запобігти заливанню
надмірної кількості AdBlue,
користуйтеся лише спеціальними
каністрами з AdBlue,
призначеними для доливання.

186Керування автомобілем та експлуатація
Крім цього, випари з бачка
збираються в каністрі й не
виходять назовні.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Потрібно долити щонайменше
5 л рідини AdBlue. В іншому
випадку система може не виявити, що рідину AdBlue було долито.
Якщо доливання рідині AdBlue
відбувається при температурі
нижче за -11 EC, система також може цього не виявити. У такому
випадку поставте автомобіль у
місці з вищою навколишньою
температурою і дочекайтеся,
доки AdBlue не набуде рідкого
стану.
Примітка
Після відкручування захисної
кришки з горловини у повітря
можуть виділятися випари аміаку. Намагайтеся не вдихати цівипари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Автомобіль потрібно припаркувати
на рівній поверхні.
Горловина для заливання AdBlue
міститься за кришкою горловини паливного баку.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.
2. Закрийте всі дверцята, щоб випари аміаку не потрапили в
салон автомобіля.
3. Потягніть кришку паливного баку за виступи й відкрийте її
3 237.
4. Відкрутіть захисний ковпачок
горловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
7. Піднімайте каністру, поки не виллється весь її вміст.

Керування автомобілем та експлуатація187

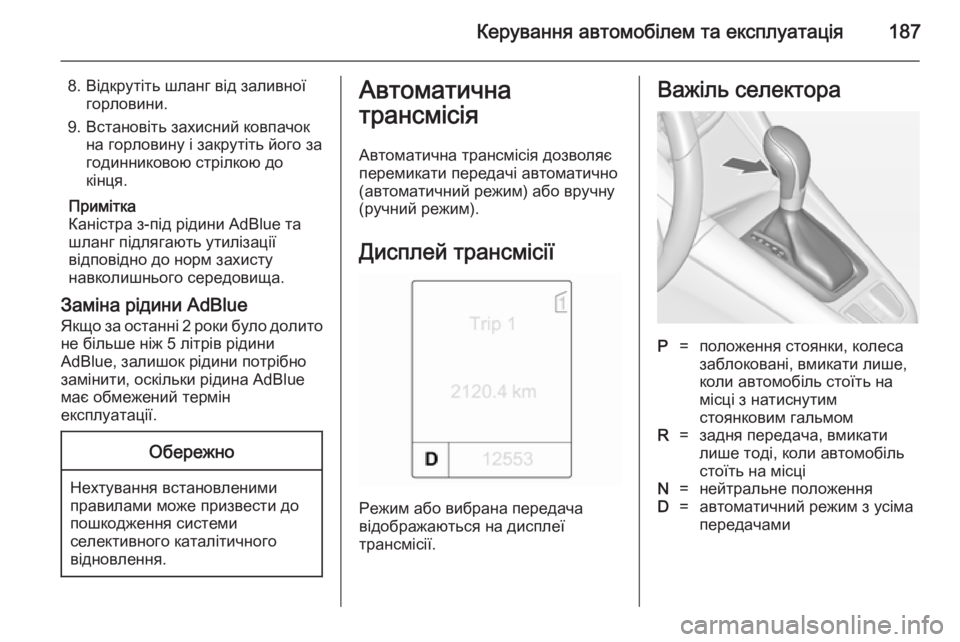

8. Відкрутіть шланг від заливноїгорловини.
9. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue та
шланг підлягають утилізації
відповідно до норм захисту
навколишнього середовища.
Заміна рідини AdBlue Якщо за останні 2 роки було долито не більше ніж 5 літрів рідини
AdBlue, залишок рідини потрібно замінити, оскільки рідина AdBlue
має обмежений термін
експлуатації.Обережно
Нехтування встановленими
правилами може призвести до пошкодження системи
селективного каталітичного
відновлення.
Автоматична
трансмісія
Автоматична трансмісія дозволяєперемикати передачі автоматично (автоматичний режим) або вручну(ручний режим).
Дисплей трансмісії
Режим або вибрана передача
відображаються на дисплеї
трансмісії.
Важіль селектораP=положення стоянки, колеса
заблоковані, вмикати лише,
коли автомобіль стоїть на
місці з натиснутим
стоянковим гальмомR=задня передача, вмикати
лише тоді, коли автомобіль
стоїть на місціN=нейтральне положенняD=автоматичний режим з усіма
передачами

188Керування автомобілем та експлуатація

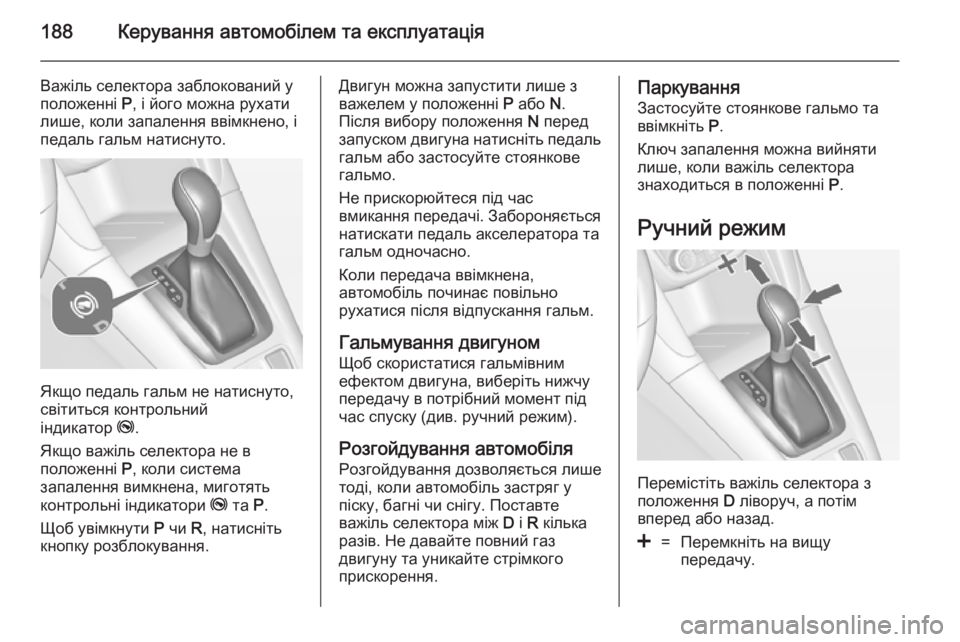

Важіль селектора заблокований у
положенні P, і його можна рухати
лише, коли запалення ввімкнено, і
педаль гальм натиснуто.
Якщо педаль гальм не натиснуто,
світиться контрольний
індикатор j.
Якщо важіль селектора не в
положенні P, коли система
запалення вимкнена, миготять
контрольні індикатори j та P.
Щоб увімкнути P чи R, натисніть
кнопку розблокування.
Двигун можна запустити лише з
важелем у положенні P або N.
Після вибору положення N перед
запуском двигуна натисніть педаль гальм або застосуйте стоянкове
гальмо.
Не прискорюйтеся під час
вмикання передачі. Забороняється
натискати педаль акселератора та
гальм одночасно.
Коли передача ввімкнена,
автомобіль починає повільно
рухатися після відпускання гальм.
Гальмування двигуном Щоб скористатися гальмівним
ефектом двигуна, виберіть нижчу
передачу в потрібний момент під
час спуску (див. ручний режим).
Розгойдування автомобіля
Розгойдування дозволяється лише
тоді, коли автомобіль застряг у
піску, багні чи снігу. Поставте
важіль селектора між D і R кілька
разів. Не давайте повний газ
двигуну та уникайте стрімкого
прискорення.Паркування
Застосуйте стоянкове гальмо та
ввімкніть P.
Ключ запалення можна вийняти
лише, коли важіль селектора
знаходиться в положенні P.
Ручний режим
Перемістіть важіль селектора з
положення D ліворуч, а потім
вперед або назад.
<=Перемкніть на вищу
передачу.
