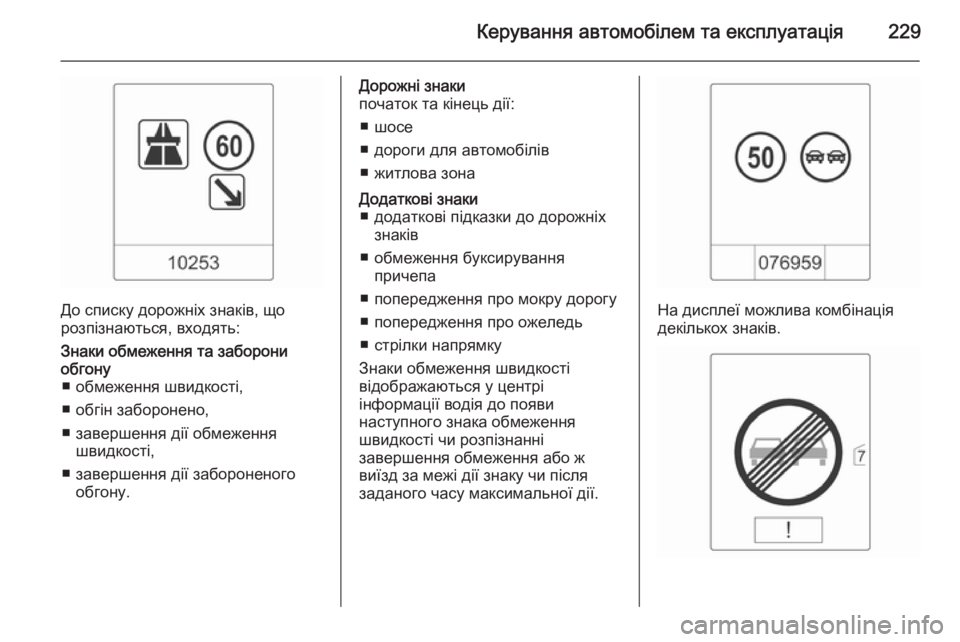

Керування автомобілем та експлуатація229
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгону.Дорожні знаки
початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлова зонаДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження буксирування причепа
■ попередження про мокру дорогу
■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
відображаються у центрі
інформації водія до появи
наступного знака обмеження
швидкості чи розпізнанні
завершення обмеження або ж
виїзд за межі дії знаку чи після
заданого часу максимальної дії.
На дисплеї можлива комбінація
декількох знаків.

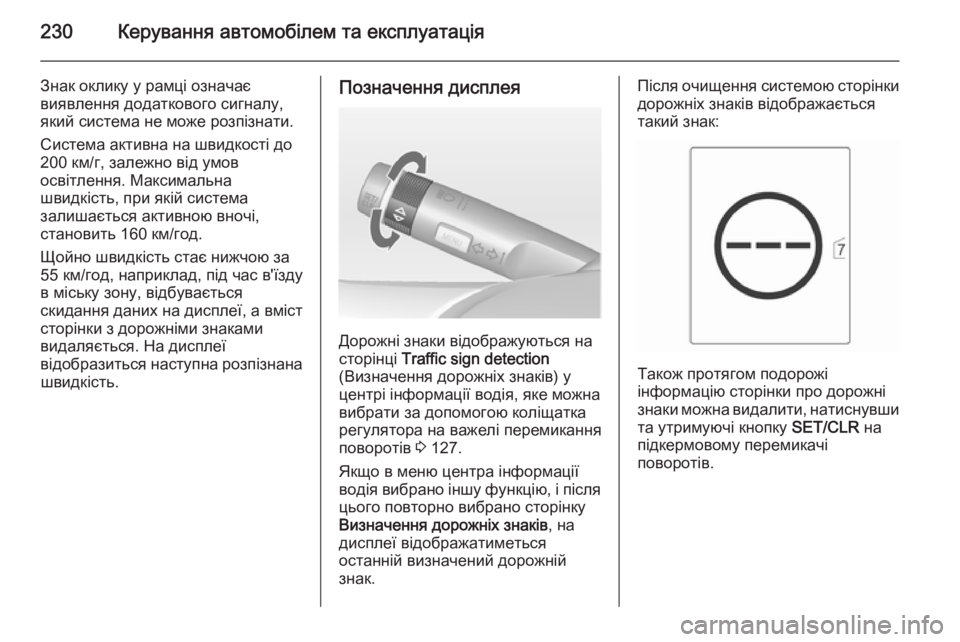

230Керування автомобілем та експлуатація
Знак оклику у рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, наприклад, під час в'їзду
в міську зону, відбувається
скидання даних на дисплеї, а вміст
сторінки з дорожніми знаками
видаляється. На дисплеї
відобразиться наступна розпізнана швидкість.Позначення дисплея
Дорожні знаки відображуються на
сторінці Traffic sign detection
(Визначення дорожніх знаків) у
центрі інформації водія, яке можна
вибрати за допомогою коліщатка
регулятора на важелі перемикання
поворотів 3 127.
Якщо в меню центра інформації
водія вибрано іншу функцію, і після цього повторно вибрано сторінку
Визначення дорожніх знаків , на
дисплеї відображатиметься
останній визначений дорожній
знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом подорожі
інформацію сторінки про дорожні
знаки можна видалити, натиснувши та утримуючі кнопку SET/CLR на
підкермовому перемикачі
поворотів.

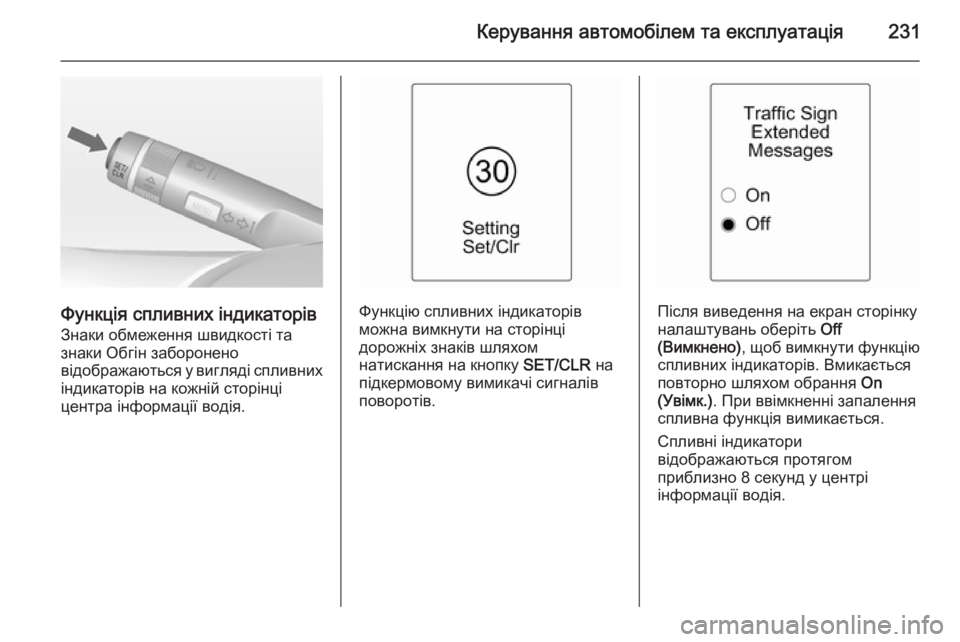

Керування автомобілем та експлуатація231
Функція спливних індикаторів
Знаки обмеження швидкості та
знаки Обгін заборонено
відображаються у вигляді спливних індикаторів на кожній сторінці
центра інформації водія.Функцію спливних індикаторів
можна вимкнути на сторінці
дорожніх знаків шляхом
натискання на кнопку SET/CLR на
підкермовому вимикачі сигналів
поворотів.Після виведення на екран сторінку
налаштувань оберіть Off
(Вимкнено) , щоб вимкнути функцію
спливних індикаторів. Вмикається
повторно шляхом обрання On
(Увімк.) . При ввімкненні запалення
спливна функція вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд у центрі
інформації водія.

232Керування автомобілем та експлуатація
НесправністьСистема визначення дорожніх
знаків може не працювати
належним чином за таких умов:
■ область на лобовому склі, де розташовано передню камеру,
забруднена
■ дорожні знаки повністю чи частково закриті або їх важко
розпізнати
■ за поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування під прямим сонячним світлом або в
тіні. У такому випадку на дисплеї
відображається повідомлення
No Traffic Sign Detection due to Weather (Неможливо визначити
дорожні знаки через погодні
умови)
■ дорожні знаки неправильно встановлені або пошкоджені
■ дорожні знаки, що не відповідають Віденській
конвенції про дорожні знаки
(Wiener Übereinkommen über
Straßenverkehrszeichen)Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система попередження
про виїзд за межі смуги
руху
Передня камера системи
попередження про виїзд за межі
смуги слідкує за розміткою
дорожньої смуги, якою рухається автомобіль. Система розпізнає
зміну смуги та попереджує водія в
разі ненавмисного відхилення від
неї відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
■ вказівники поворотів не було активовано
■ не було натиснуто педаль гальм
■ не було застосовано акселератор або не виконано
прискорення
■ не виконується керування
За умови виконання водієм певних
дій, попередження не
відтворюється.

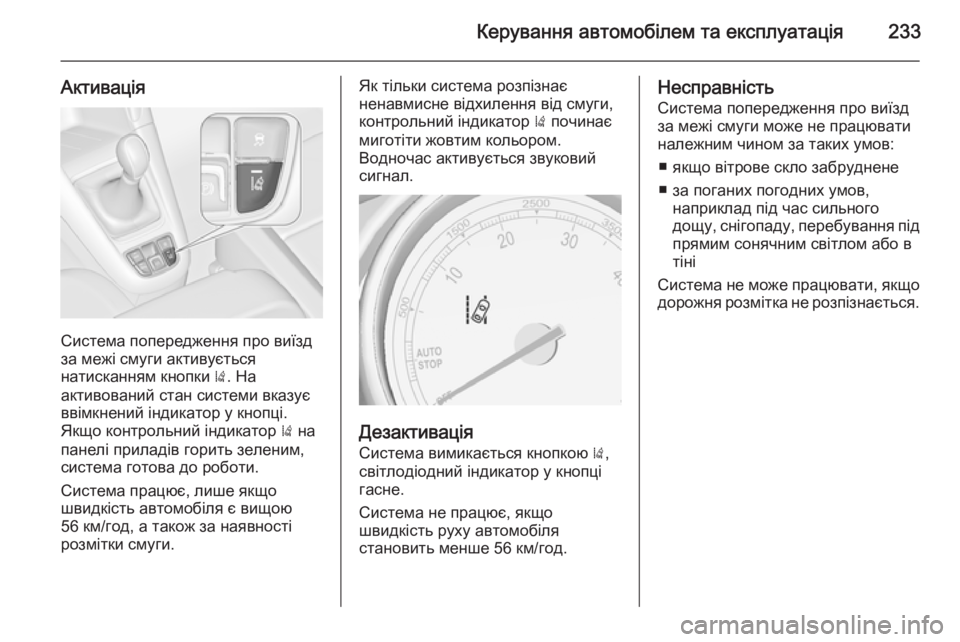

Керування автомобілем та експлуатація233
Активація
Система попередження про виїзд
за межі смуги активується
натисканням кнопки ). На
активований стан системи вказує
ввімкнений індикатор у кнопці.
Якщо контрольний індикатор ) на
панелі приладів горить зеленим, система готова до роботи.
Система працює, лише якщо
швидкість автомобіля є вищою
56 км/год, а також за наявності
розмітки смуги.
Як тільки система розпізнає
ненавмисне відхилення від смуги, контрольний індикатор ) починає
миготіти жовтим кольором.
Водночас активується звуковий сигнал.
Дезактивація
Система вимикається кнопкою ),
світлодіодний індикатор у кнопці
гасне.
Система не працює, якщо
швидкість руху автомобіля
становить менше 56 км/год.
Несправність
Система попередження про виїзд
за межі смуги може не працювати
належним чином за таких умов:
■ якщо вітрове скло забруднене
■ за поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування під прямим сонячним світлом або в
тіні
Система не може працювати, якщо
дорожня розмітка не розпізнається.

234Керування автомобілем та експлуатаціяПальнеПальне для бензинових
двигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками № 1076
від 30.12.2008 р.) може призвести
до пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
Використовуйте пальне з
рекомендованим октановим
числом 3 308. Використання
пального з надто низьким
октановим числом може знизити
потужність двигуна та обертальний момент і трохи підвищити витрати
пального.Обережно
Забороняється
використовувати пальне чи
присадки до пального, які
містять металовмісні суміші,
наприклад присадки на основі
марганцю. Це може призвести
до пошкодження двигуна.Обережно
Використання пального з надто
низьким октановим числом
може призвести до
неконтрольованої витрати
пального та пошкодження
двигуна.
Пальне для дизельних
двигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками № 1076 від 30.12.2008 р.) може призвести
до пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
У країнах за межами ЄС
використовуйте євро дизель, де
концентрація сірки нижче 50
проміле.
Не використовуйте морське
дизельне паливо, грубне паливо,
Aquazole та подібні водно-дизельні
емульсії. Заборонено розводити
дизпальне жодним видом пального для бензинових двигунів.
Паливо для роботи
автомобіля на
природному газі Використовуйте природний газ із
вмістом метану 78 – 99%. Вміст
метану в L-газі (паливо з низькою
теплотворністю) становить
78 – 87%, а у H-газі (висока
теплотворність) складає 87 – 99%.
Також може використовуватися
біогаз із рівноцінним вмістом
метану, якщо він був підготовлений
з дотриманням хімічних вимог та
десульфітований.
Використовуйте лише природний
або біогаз, який відповідає
стандарту DIN 51624.
Забороняється використовувати
рідкий газ або LPG (зріджений
нафтовий газ).

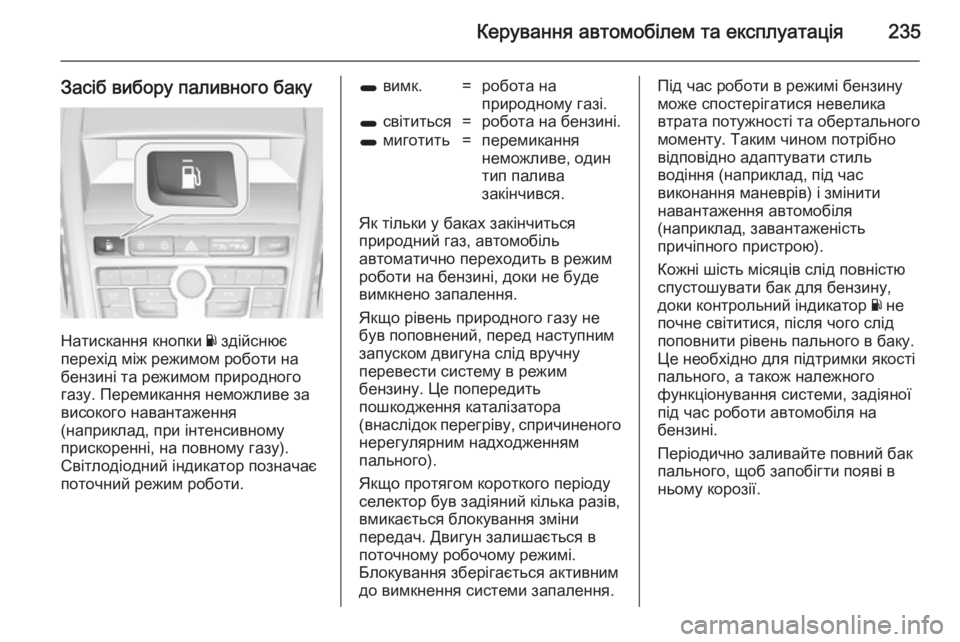

Керування автомобілем та експлуатація235
Засіб вибору паливного баку
Натискання кнопки Y здійснює
перехід між режимом роботи на
бензині та режимом природного
газу. Перемикання неможливе за
високого навантаження
(наприклад, при інтенсивному
прискоренні, на повному газу).
Світлодіодний індикатор позначає
поточний режим роботи.
1 вимк.=робота на
природному газі.1 світиться=робота на бензині.1 миготить=перемикання
неможливе, один
тип палива
закінчився.
Як тільки у баках закінчиться
природний газ, автомобіль
автоматично переходить в режим
роботи на бензині, доки не буде
вимкнено запалення.
Якщо рівень природного газу не
був поповнений, перед наступним
запуском двигуна слід вручну
перевести систему в режим
бензину. Це попередить
пошкодження каталізатора
(внаслідок перегріву, спричиненого
нерегулярним надходженням
пального).
Якщо протягом короткого періоду
селектор був задіяний кілька разів,
вмикається блокування зміни
передач. Двигун залишається в
поточному робочому режимі.
Блокування зберігається активним
до вимкнення системи запалення.
Під час роботи в режимі бензину
може спостерігатися невелика
втрата потужності та обертального
моменту. Таким чином потрібно
відповідно адаптувати стиль
водіння (наприклад, під час
виконання маневрів) і змінити
навантаження автомобіля
(наприклад, завантаженість
причіпного пристрою).
Кожні шість місяців слід повністю
спустошувати бак для бензину,
доки контрольний індикатор Y не
почне світитися, після чого слід
поповнити рівень пального в баку.
Це необхідно для підтримки якості
пального, а також належного
функціонування системи, задіяної
під час роботи автомобіля на
бензині.
Періодично заливайте повний бак
пального, щоб запобігти появі в
ньому корозії.

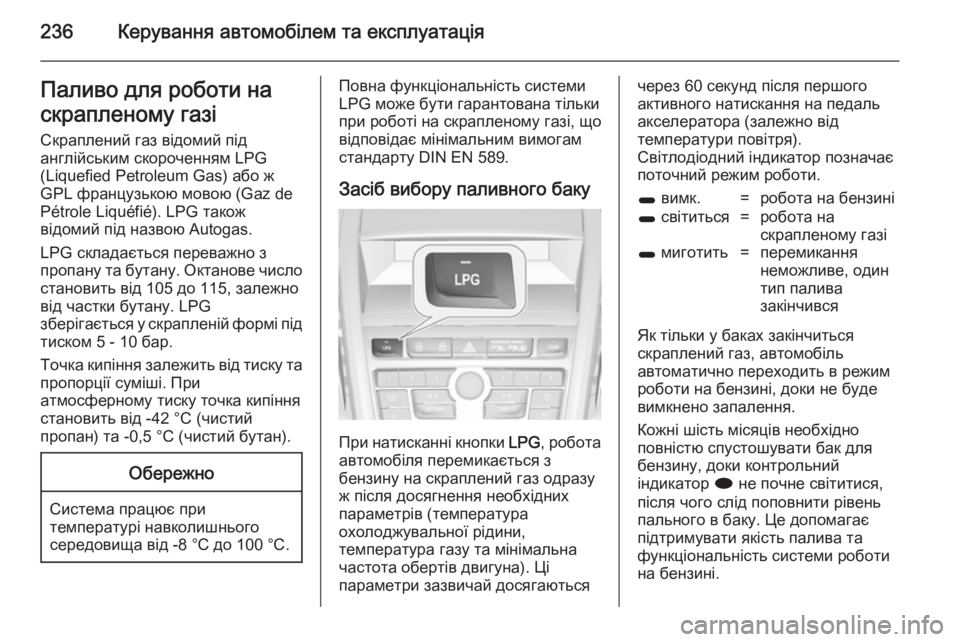

236Керування автомобілем та експлуатаціяПаливо для роботи на
скрапленому газі
Скраплений газ відомий під
англійським скороченням LPG
(Liquefied Petroleum Gas) або ж
GPL французькою мовою (Gaz de
Pétrole Liquéfié). LPG також
відомий під назвою Autogas.
LPG складається переважно з
пропану та бутану. Октанове число становить від 105 до 115, залежно
від частки бутану. LPG
зберігається у скрапленій формі під
тиском 5 - 10 бар.
Точка кипіння залежить від тиску та пропорції суміші. При
атмосферному тиску точка кипіння
становить від -42 °C (чистий
пропан) та -0,5 °C (чистий бутан).Обережно
Система працює при
температурі навколишнього
середовища від -8 °C до 100 °C.
Повна функціональність системи
LPG може бути гарантована тільки при роботі на скрапленому газі, що
відповідає мінімальним вимогам
стандарту DIN EN 589.
Засіб вибору паливного баку
При натисканні кнопки LPG, робота
автомобіля перемикається з бензину на скраплений газ одразу
ж після досягнення необхідних
параметрів (температура
охолоджувальної рідини,
температура газу та мінімальна
частота обертів двигуна). Ці
параметри зазвичай досягаються
через 60 секунд після першого
активного натискання на педаль
акселератора (залежно від
температури повітря).
Світлодіодний індикатор позначає
поточний режим роботи.1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
тип палива
закінчився
Як тільки у баках закінчиться
скраплений газ, автомобіль
автоматично переходить в режим
роботи на бензині, доки не буде
вимкнено запалення.
Кожні шість місяців необхідно
повністю спустошувати бак для
бензину, доки контрольний
індикатор i не почне світитися,
після чого слід поповнити рівень
пального в баку. Це допомагає
підтримувати якість палива та
функціональність системи роботи
на бензині.

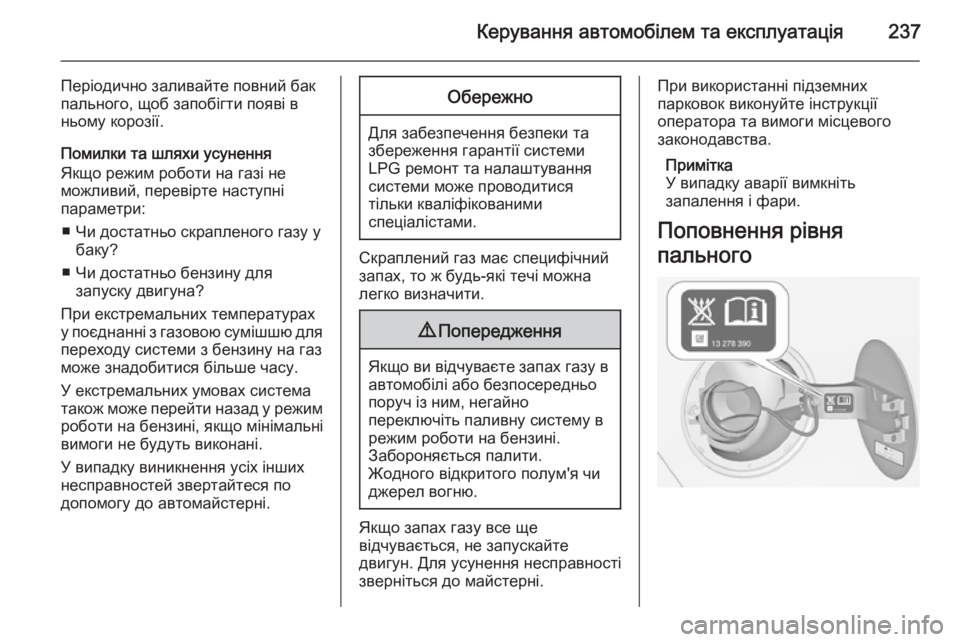

Керування автомобілем та експлуатація237
Періодично заливайте повний бак
пального, щоб запобігти появі в
ньому корозії.
Помилки та шляхи усунення
Якщо режим роботи на газі не
можливий, перевірте наступні
параметри:
■ Чи достатньо скрапленого газу у баку?
■ Чи достатньо бензину для запуску двигуна?
При екстремальних температурах
у поєднанні з газовою сумішшю для переходу системи з бензину на газ
може знадобитися більше часу.
У екстремальних умовах система
також може перейти назад у режим
роботи на бензині, якщо мінімальні
вимоги не будуть виконані.
У випадку виникнення усіх інших
несправностей звертайтеся по
допомогу до автомайстерні.Обережно
Для забезпечення безпеки та
збереження гарантії системи
LPG ремонт та налаштування
системи може проводитися
тільки кваліфікованими
спеціалістами.
Скраплений газ має специфічний
запах, то ж будь-які течі можна
легко визначити.
9 Попередження
Якщо ви відчуваєте запах газу в
автомобілі або безпосередньо
поруч із ним, негайно
переключіть паливну систему в
режим роботи на бензині.
Забороняється палити.
Жодного відкритого полум'я чи
джерел вогню.
Якщо запах газу все ще
відчувається, не запускайте
двигун. Для усунення несправності
зверніться до майстерні.
При використанні підземних
парковок виконуйте інструкції
оператора та вимоги місцевого
законодавства.
Примітка
У випадку аварії вимкніть
запалення і фари.
Поповнення рівня
пального

238Керування автомобілем та експлуатація9Небезпека
Перед дозаправкою вимкніть
двигун і будь-які зовнішні
нагрівачі з камерами згорання. Вимкніть мобільні телефони.
Дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправочної станції під час
дозаправки.
9 Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.
Заправка автомобілів з
бензиновими та дизельними
двигунами
Щоб відкрити горловину, повільно
відкрутіть кришку проти
годинникової стрілки.
Кришка горловини паливного баку
може бути зафіксована в скобі на
горловині паливного баку.
Для заправки пального повністю
вставте пістолет бензоколонки і
увімкніть його.
Після автоматичного відсікання у
бак можна додати не більше двох доз пального.
