OPEL ZAFIRA C 2014 Betriebsanleitung (in German)

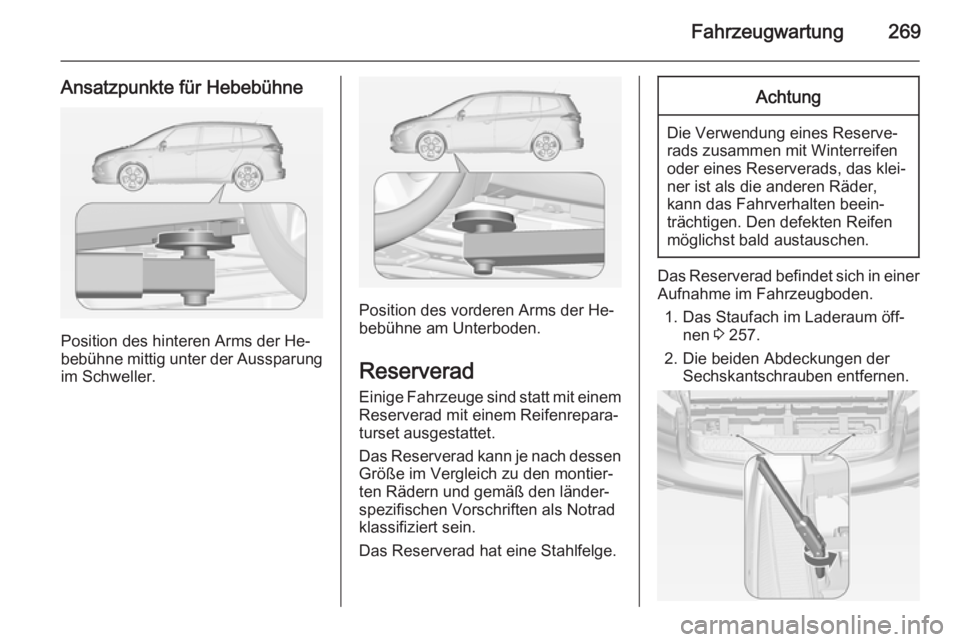

Fahrzeugwartung269
Ansatzpunkte für Hebebühne
Position des hinteren Arms der He‐
bebühne mittig unter der Aussparung
im Schweller.
Position des vorderen Arms der He‐
bebühne am Unterboden.
Reserverad Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Das Reserverad kann je nach dessen Größe im Vergleich zu den montier‐
ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein.
Das Reserverad hat eine Stahlfelge.
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich in einer
Aufnahme im Fahrzeugboden.
1. Das Staufach im Laderaum öff‐ nen 3 257.
2. Die beiden Abdeckungen der Sechskantschrauben entfernen.

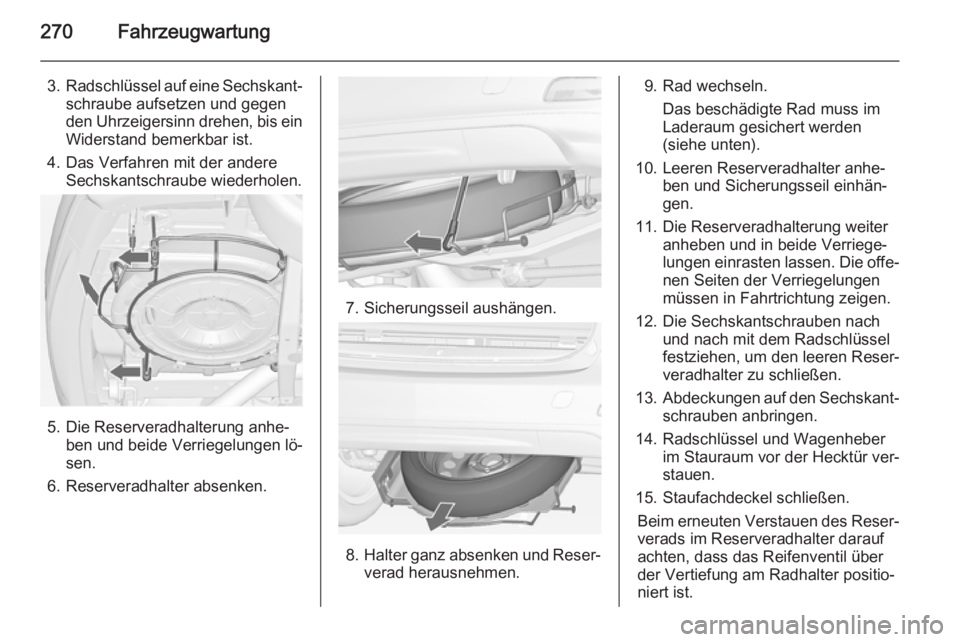

270Fahrzeugwartung
3.Radschlüssel auf eine Sechskant‐
schraube aufsetzen und gegen
den Uhrzeigersinn drehen, bis ein
Widerstand bemerkbar ist.
4. Das Verfahren mit der andere Sechskantschraube wiederholen.
5. Die Reserveradhalterung anhe‐ ben und beide Verriegelungen lö‐
sen.
6. Reserveradhalter absenken.
7. Sicherungsseil aushängen.
8. Halter ganz absenken und Reser‐
verad herausnehmen.
9. Rad wechseln.
Das beschädigte Rad muss im
Laderaum gesichert werden
(siehe unten).
10. Leeren Reserveradhalter anhe‐ ben und Sicherungsseil einhän‐gen.
11. Die Reserveradhalterung weiter anheben und in beide Verriege‐
lungen einrasten lassen. Die offe‐ nen Seiten der Verriegelungen
müssen in Fahrtrichtung zeigen.
12. Die Sechskantschrauben nach und nach mit dem Radschlüssel
festziehen, um den leeren Reser‐
veradhalter zu schließen.
13. Abdeckungen auf den Sechskant‐
schrauben anbringen.
14. Radschlüssel und Wagenheber im Stauraum vor der Hecktür ver‐stauen.
15. Staufachdeckel schließen. Beim erneuten Verstauen des Reser‐verads im Reserveradhalter darauf
achten, dass das Reifenventil über
der Vertiefung am Radhalter positio‐
niert ist.

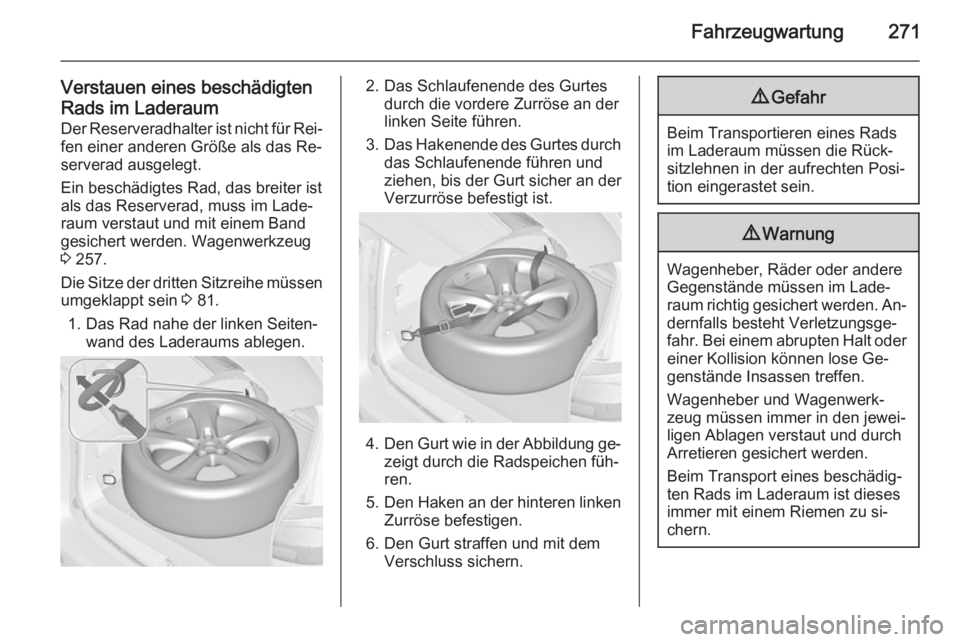

Fahrzeugwartung271
Verstauen eines beschädigtenRads im Laderaum Der Reserveradhalter ist nicht für Rei‐
fen einer anderen Größe als das Re‐
serverad ausgelegt.
Ein beschädigtes Rad, das breiter ist als das Reserverad, muss im Lade‐
raum verstaut und mit einem Band
gesichert werden. Wagenwerkzeug
3 257.
Die Sitze der dritten Sitzreihe müssen umgeklappt sein 3 81.
1. Das Rad nahe der linken Seiten‐ wand des Laderaums ablegen.2. Das Schlaufenende des Gurtesdurch die vordere Zurröse an der
linken Seite führen.
3. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.
4. Den Gurt wie in der Abbildung ge‐
zeigt durch die Radspeichen füh‐
ren.
5. Den Haken an der hinteren linken
Zurröse befestigen.
6. Den Gurt straffen und mit dem Verschluss sichern.
9 Gefahr
Beim Transportieren eines Rads
im Laderaum müssen die Rück‐ sitzlehnen in der aufrechten Posi‐
tion eingerastet sein.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐ dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu si‐
chern.

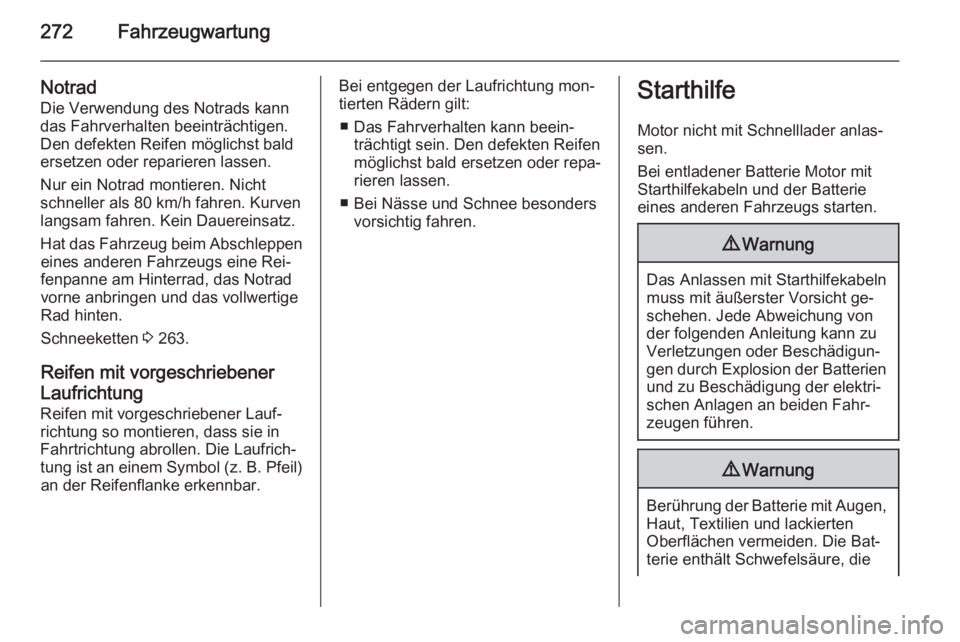

272Fahrzeugwartung
NotradDie Verwendung des Notrads kann
das Fahrverhalten beeinträchtigen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen eines anderen Fahrzeugs eine Rei‐
fenpanne am Hinterrad, das Notrad
vorne anbringen und das vollwertige
Rad hinten.
Schneeketten 3 263.
Reifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.Bei entgegen der Laufrichtung mon‐
tierten Rädern gilt:
■ Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Reifen
möglichst bald ersetzen oder repa‐
rieren lassen.
■ Bei Nässe und Schnee besonders vorsichtig fahren.Starthilfe
Motor nicht mit Schnelllader anlas‐
sen.
Bei entladener Batterie Motor mit
Starthilfekabeln und der Batterie
eines anderen Fahrzeugs starten.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht ge‐
schehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Bat‐
terie enthält Schwefelsäure, die

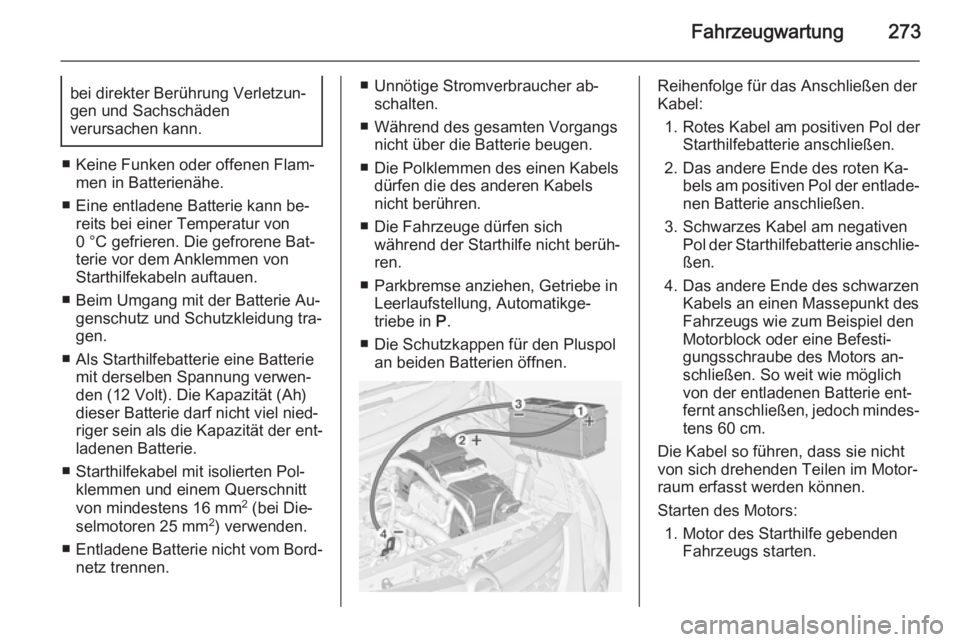

Fahrzeugwartung273bei direkter Berührung Verletzun‐
gen und Sachschäden
verursachen kann.
■ Keine Funken oder offenen Flam‐ men in Batterienähe.
■ Eine entladene Batterie kann be‐ reits bei einer Temperatur von
0 °C gefrieren. Die gefrorene Bat‐
terie vor dem Anklemmen von
Starthilfekabeln auftauen.
■ Beim Umgang mit der Batterie Au‐ genschutz und Schutzkleidung tra‐
gen.
■ Als Starthilfebatterie eine Batterie mit derselben Spannung verwen‐
den (12 Volt). Die Kapazität (Ah)
dieser Batterie darf nicht viel nied‐
riger sein als die Kapazität der ent‐
ladenen Batterie.
■ Starthilfekabel mit isolierten Pol‐ klemmen und einem Querschnitt
von mindestens 16 mm 2
(bei Die‐
selmotoren 25 mm 2
) verwenden.
■ Entladene Batterie nicht vom Bord‐
netz trennen.
■ Unnötige Stromverbraucher ab‐ schalten.
■ Während des gesamten Vorgangs nicht über die Batterie beugen.
■ Die Polklemmen des einen Kabels dürfen die des anderen Kabels
nicht berühren.
■ Die Fahrzeuge dürfen sich während der Starthilfe nicht berüh‐
ren.
■ Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.
■ Die Schutzkappen für den Pluspol an beiden Batterien öffnen.Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Batterie ent‐ fernt anschließen, jedoch mindes‐ tens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.

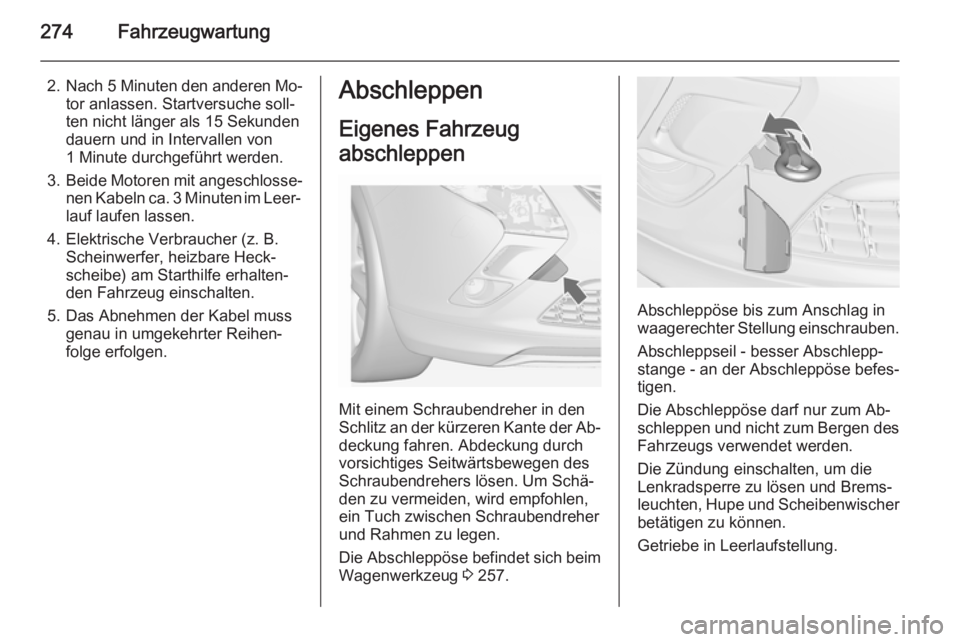

274Fahrzeugwartung
2. Nach 5 Minuten den anderen Mo‐
tor anlassen. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐ lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug
abschleppen
Mit einem Schraubendreher in den
Schlitz an der kürzeren Kante der Ab‐
deckung fahren. Abdeckung durch
vorsichtiges Seitwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 257.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen des
Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.

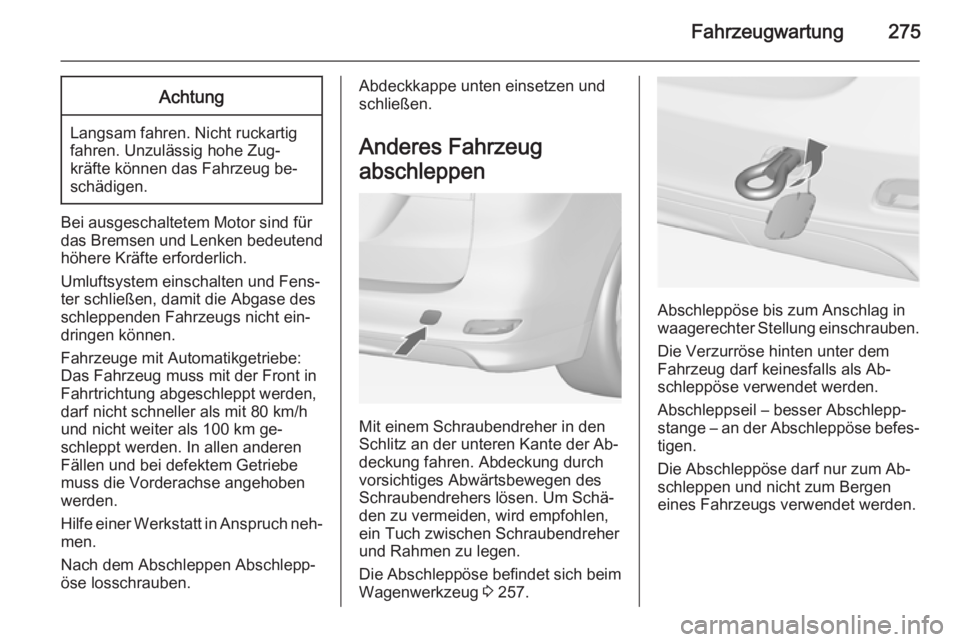

Fahrzeugwartung275Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Umluftsystem einschalten und Fens‐
ter schließen, damit die Abgase des
schleppenden Fahrzeugs nicht ein‐
dringen können.
Fahrzeuge mit Automatikgetriebe: Das Fahrzeug muss mit der Front in
Fahrtrichtung abgeschleppt werden,
darf nicht schneller als mit 80 km/h
und nicht weiter als 100 km ge‐
schleppt werden. In allen anderen
Fällen und bei defektem Getriebe
muss die Vorderachse angehoben
werden.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
schließen.
Anderes Fahrzeug
abschleppen
Mit einem Schraubendreher in den
Schlitz an der unteren Kante der Ab‐
deckung fahren. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 257.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als Ab‐
schleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.

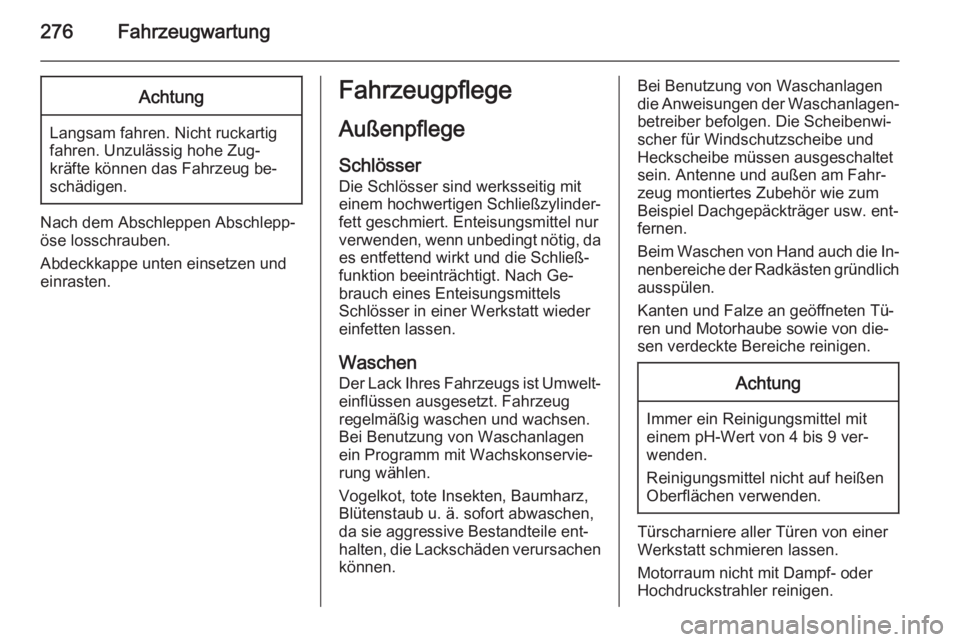

276FahrzeugwartungAchtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
einrasten.
Fahrzeugpflege
Außenpflege Schlösser
Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐
einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen können.Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Die Scheibenwi‐
scher für Windschutzscheibe und
Heckscheibe müssen ausgeschaltet sein. Antenne und außen am Fahr‐zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐
nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Türscharniere aller Türen von einer
Werkstatt schmieren lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.

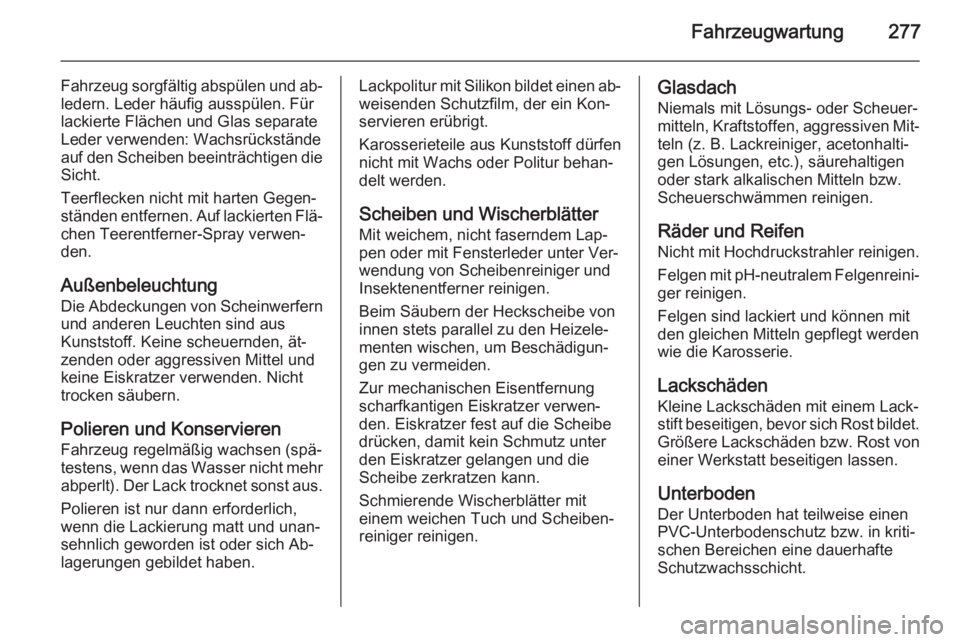

Fahrzeugwartung277
Fahrzeug sorgfältig abspülen und ab‐
ledern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐ chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern
und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐ zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.Lackpolitur mit Silikon bildet einen ab‐ weisenden Schutzfilm, der ein Kon‐servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.Glasdach
Niemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven Mit‐ teln (z. B. Lackreiniger, acetonhalti‐
gen Lösungen, etc.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen.
Räder und Reifen Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit den gleichen Mitteln gepflegt werdenwie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet. Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.

278Fahrzeugwartung
Unterboden nach der Unterbodenwä‐sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien kön‐
nen die PVC-Schicht schädigen. Ar‐
beiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Mulde.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei Tem‐ peraturen über 60 °C muss der Flüs‐
siggastank entfernt werden.
An der Flüssiggasanlage keine Ve‐ ränderungen vornehmen.
Zugvorrichtung
Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Heckträgersystem
Heckträgersystem mindestens ein‐
mal jährlich mit einem Dampfstrahl-
oder Hochdruckreiniger reinigen.
Das Heckträgersystem hin und wie‐
der bedienen, wenn es nicht regel‐
mäßig verwendet wird, insbesondere
im Winter.
Lüftungsklappe
Das Lüftungssystem im vorderen
Stoßfänger reinigen, um eine kor‐
rekte Funktion zu gewährleisten.
Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit In‐
nenreiniger säubern.Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.
