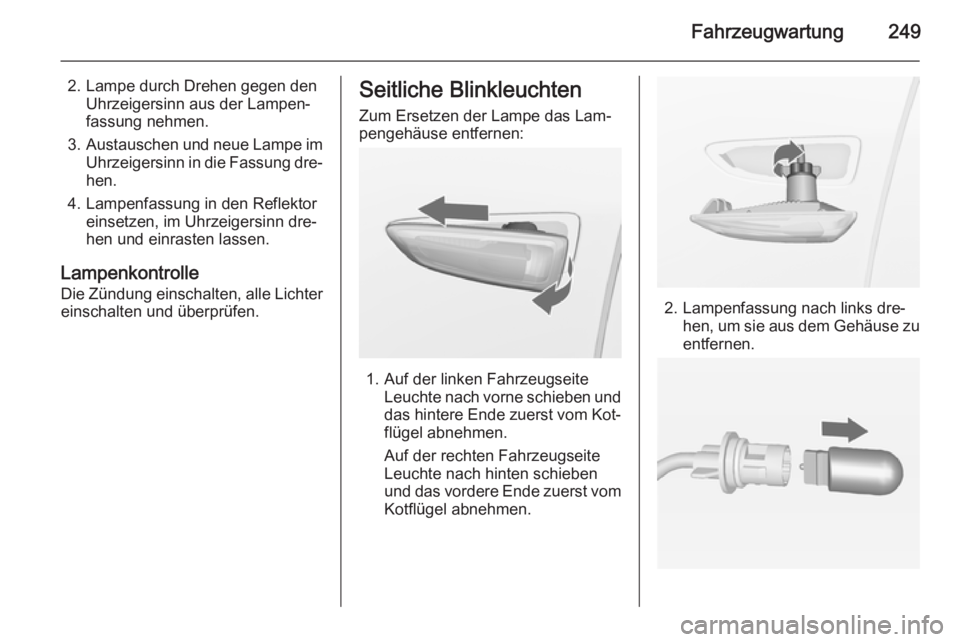

Fahrzeugwartung249
2. Lampe durch Drehen gegen denUhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn dre‐
hen und einrasten lassen.
Lampenkontrolle
Die Zündung einschalten, alle Lichter einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite Leuchte nach vorne schieben und
das hintere Ende zuerst vom Kot‐ flügel abnehmen.
Auf der rechten Fahrzeugseite
Leuchte nach hinten schieben
und das vordere Ende zuerst vom
Kotflügel abnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.

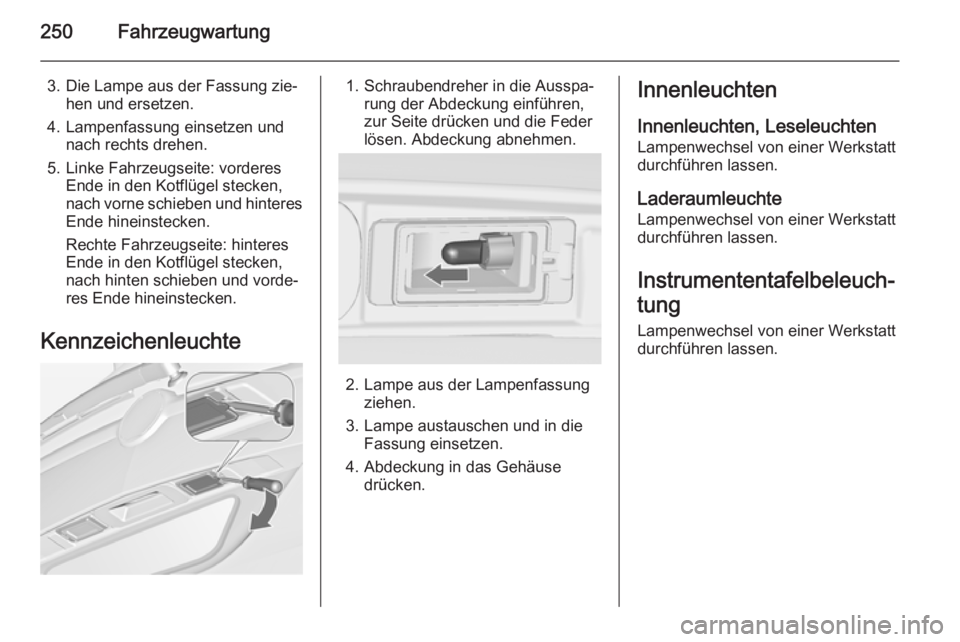

250Fahrzeugwartung
3. Die Lampe aus der Fassung zie‐hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Fahrzeugseite: vorderes Ende in den Kotflügel stecken,
nach vorne schieben und hinteres
Ende hineinstecken.
Rechte Fahrzeugseite: hinteres
Ende in den Kotflügel stecken,
nach hinten schieben und vorde‐ res Ende hineinstecken.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen. Abdeckung abnehmen.
2. Lampe aus der Lampenfassung ziehen.
3. Lampe austauschen und in die Fassung einsetzen.
4. Abdeckung in das Gehäuse drücken.
Innenleuchten
Innenleuchten, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

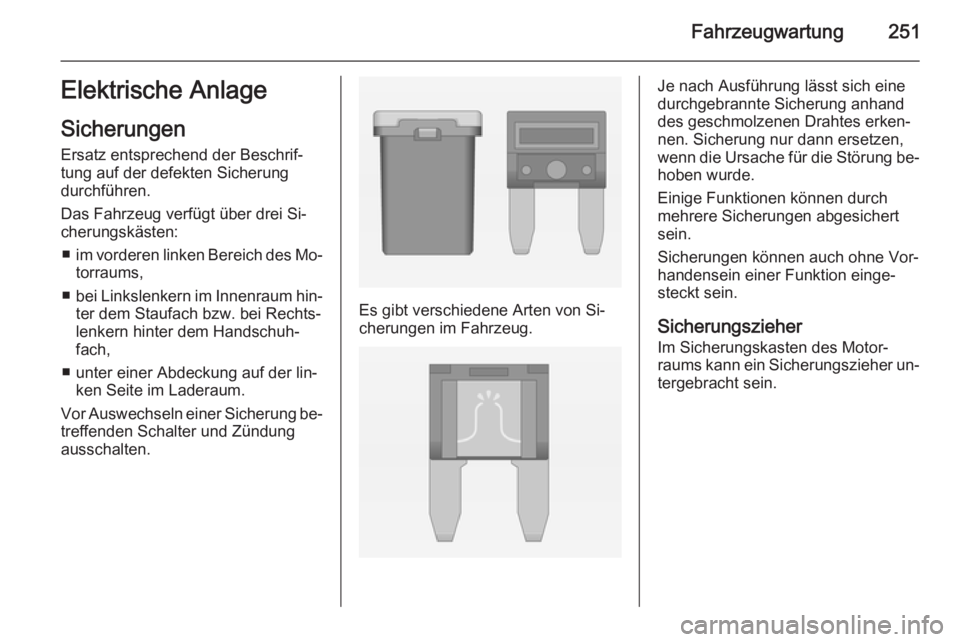

Fahrzeugwartung251Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ bei Linkslenkern im Innenraum hin‐
ter dem Staufach bzw. bei Rechts‐
lenkern hinter dem Handschuh‐
fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐ tergebracht sein.

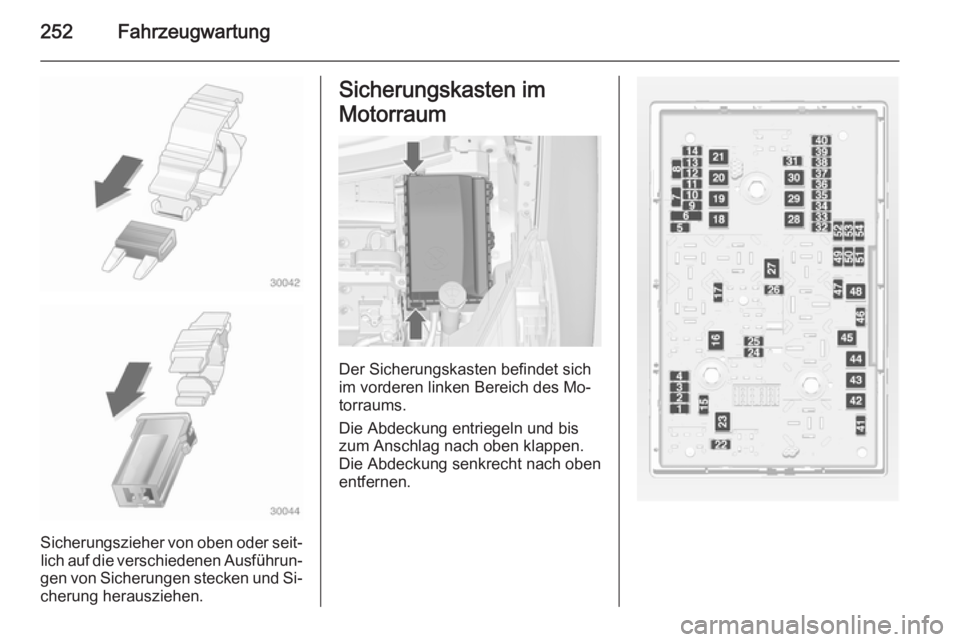

252Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

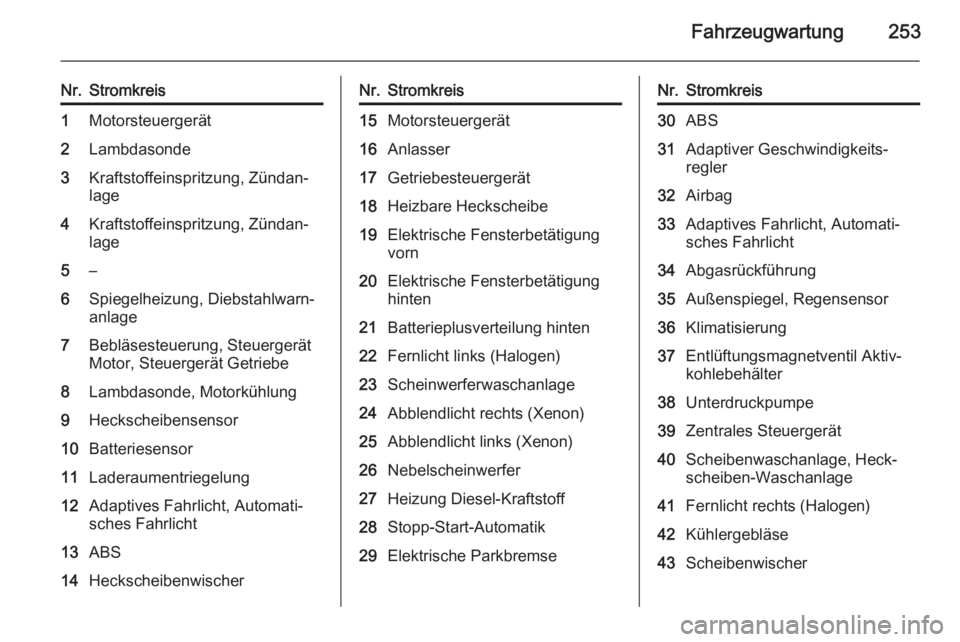

Fahrzeugwartung253
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung, Diebstahlwarn‐
anlage7Bebläsesteuerung, Steuergerät
Motor, Steuergerät Getriebe8Lambdasonde, Motorkühlung9Heckscheibensensor10Batteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS14HeckscheibenwischerNr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Stopp-Start-Automatik29Elektrische ParkbremseNr.Stromkreis30ABS31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel, Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Scheibenwaschanlage, Heck‐
scheiben-Waschanlage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer

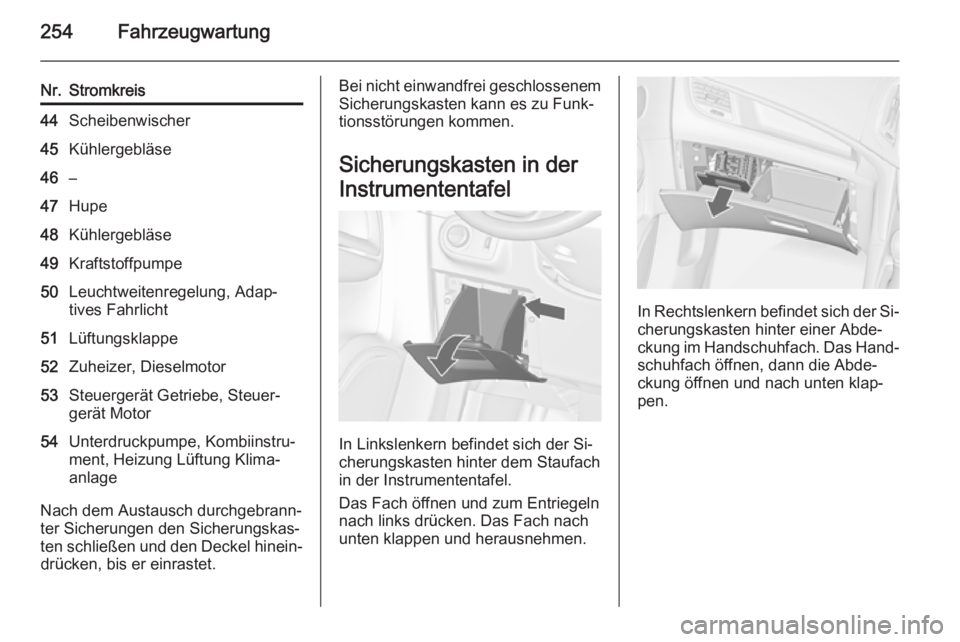

254Fahrzeugwartung
Nr.Stromkreis44Scheibenwischer45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer, Dieselmotor53Steuergerät Getriebe, Steuer‐
gerät Motor54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.

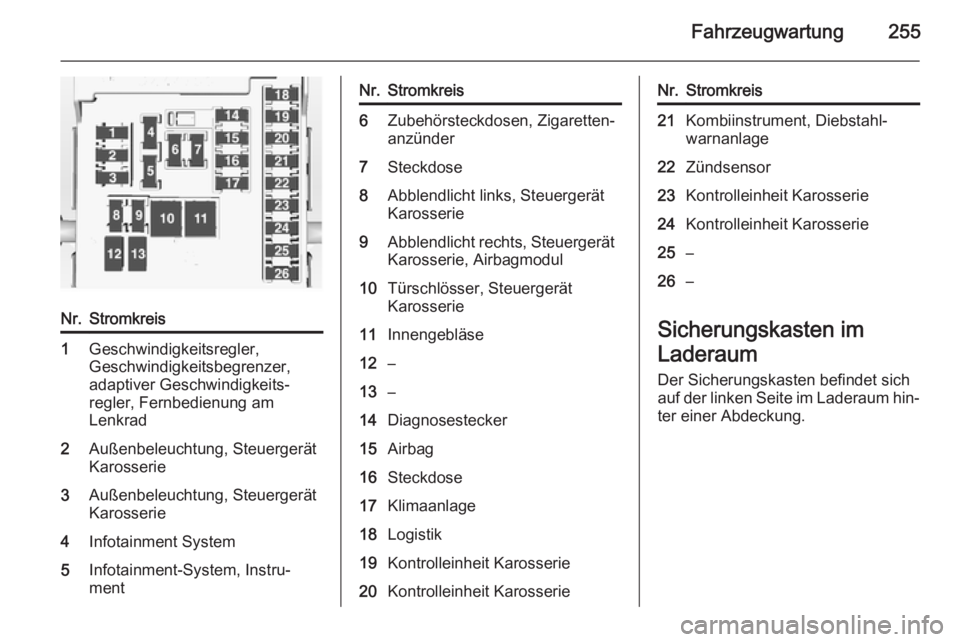

Fahrzeugwartung255
Nr.Stromkreis1Geschwindigkeitsregler,
Geschwindigkeitsbegrenzer,
adaptiver Geschwindigkeits‐
regler, Fernbedienung am
Lenkrad2Außenbeleuchtung, Steuergerät
Karosserie3Außenbeleuchtung, Steuergerät
Karosserie4Infotainment System5Infotainment-System, Instru‐
mentNr.Stromkreis6Zubehörsteckdosen, Zigaretten‐
anzünder7Steckdose8Abblendlicht links, Steuergerät
Karosserie9Abblendlicht rechts, Steuergerät
Karosserie, Airbagmodul10Türschlösser, Steuergerät
Karosserie11Innengebläse12–13–14Diagnosestecker15Airbag16Steckdose17Klimaanlage18Logistik19Kontrolleinheit Karosserie20Kontrolleinheit KarosserieNr.Stromkreis21Kombiinstrument, Diebstahl‐
warnanlage22Zündsensor23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26–
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.

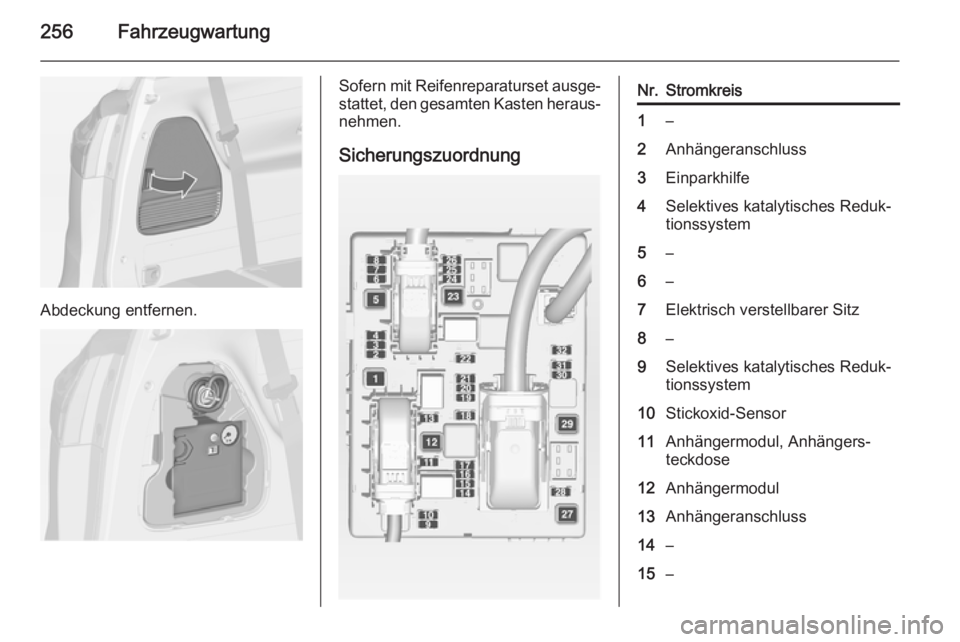

256Fahrzeugwartung
Abdeckung entfernen.
Sofern mit Reifenreparaturset ausge‐stattet, den gesamten Kasten heraus‐nehmen.
SicherungszuordnungNr.Stromkreis1–2Anhängeranschluss3Einparkhilfe4Selektives katalytisches Reduk‐
tionssystem5–6–7Elektrisch verstellbarer Sitz8–9Selektives katalytisches Reduk‐
tionssystem10Stickoxid-Sensor11Anhängermodul, Anhängers‐
teckdose12Anhängermodul13Anhängeranschluss14–15–

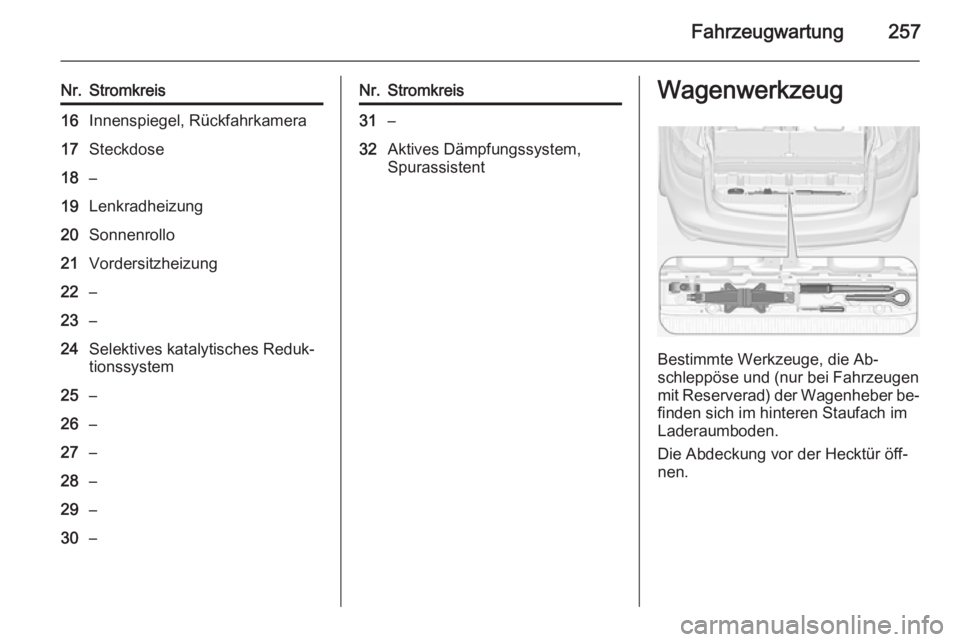

Fahrzeugwartung257
Nr.Stromkreis16Innenspiegel, Rückfahrkamera17Steckdose18–19Lenkradheizung20Sonnenrollo21Vordersitzheizung22–23–24Selektives katalytisches Reduk‐
tionssystem25–26–27–28–29–30–Nr.Stromkreis31–32Aktives Dämpfungssystem,
SpurassistentWagenwerkzeug
Bestimmte Werkzeuge, die Ab‐
schleppöse und (nur bei Fahrzeugen mit Reserverad) der Wagenheber be‐
finden sich im hinteren Staufach im
Laderaumboden.
Die Abdeckung vor der Hecktür öff‐
nen.

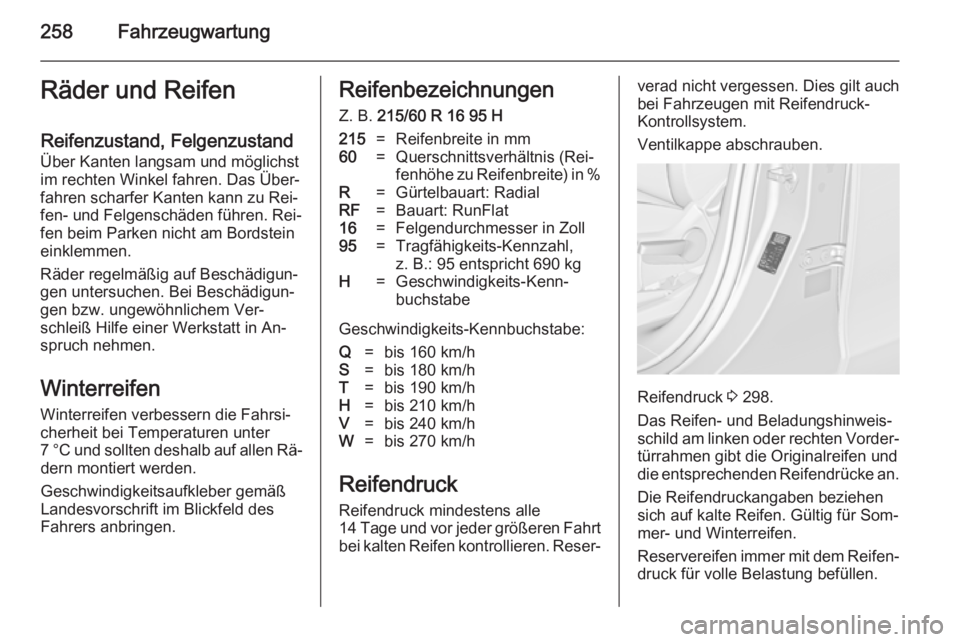

258FahrzeugwartungRäder und ReifenReifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐ cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen Rä‐ dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215=Reifenbreite in mm60=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH=Geschwindigkeits-Kenn‐
buchstabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/h
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 298.
Das Reifen- und Beladungshinweis‐
schild am linken oder rechten Vorder‐
türrahmen gibt die Originalreifen und
die entsprechenden Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
