Page 201 of 305

Rijden en bediening199
Het systeem omvat:■ Anticiperend remsysteem
■ Automatisch noodstopsysteem
■ Anticiperend
remassistentiesysteem9 Waarschuwing
Dit systeem is niet bedoeld om de
verantwoordelijkheid van de be‐
stuurder, voor het besturen van de
auto en anticiperen op de ver‐
keerssituatie, over te nemen. De
functie is puur ondersteunend van aard. De bestuurder moet, afhan‐
kelijk van de rij-omstandigheden,
zelf het rempedaal bedienen.
Anticiperend remsysteem
Bij het naderen van een voorliggermet een zodanige snelheid dat een
aanrijding waarschijnlijk is, zet het an‐
ticiperend remsysteem een lichte
remactie in. Dit verkort de responstijd, mocht handmatig of automatisch
remmen noodzakelijk zijn.
Het remsysteem is voorbereid op
sneller remmen.
Automatisch noodstopsysteem
Na het voorbereiden van de remmen
en net voor het moment van aanrij‐
ding past deze functie automatisch
beperkte remactie toe om de snelheid
te verlagen.
Anticiperend
remassistentiesysteem
Naast het anticiperend remsysteem en het automatisch noodstopsys‐
teem, verhoogt het anticiperende re‐
massistentiesysteem de gevoelig‐
heid van de remassistentie. Een
lichte aanraking van het rempedaal
leidt dan onmiddellijk tot sterk afrem‐
men. Deze functie helpt de bestuur‐
der om sneller en harder te remmen
vóór de mogelijke aanrijding.9 Waarschuwing
De actieve noodrem is niet ont‐
worpen voor sterk autonoom rem‐ men of het automatisch vermijden
van botsingen. Het is ontworpen
om de voertuigsnelheid vooraf‐
gaand aan een aanrijding te ver‐
lagen. Het systeem reageert mo‐
gelijk niet op stilstaande auto's,
voetgangers en dieren. Na een
plotselinge verandering van rij‐
strook, heeft het systeem enige
tijd nodig om de nieuwe voorligger te detecteren.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen en sturen om aanrijdin‐
gen te voorkomen. Het systeem is ontworpen voor een situatie
waarin alle inzittenden hun veilig‐
heidsgordels dragen.
Systeembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder, om‐ dat de radarsensor door een water‐
film, stof, ijs, of sneeuw bedekt kan
zijn. Bij een vervuilde sensor, de sen‐
sorafdekking reinigen.
In zeldzame gevallen kan de actieve
noodrem kort automatisch remmen in situaties waarin dat onnodig lijkt te
Page 202 of 305

200Rijden en bediening
zijn, bijvoorbeeld als er verkeersbor‐
den in een bocht staan of door auto's
die zich in een andere rijstrook bevin‐ den. Dit behoort bij de normale wer‐
king van het systeem, de auto behoeft geen onderhoud. Trap het gaspedaal
stevig in om het automatisch remmen op te heffen.
Instellingen
Instellingen kunt u veranderen in het
menu Voorbereiding aanrijding in de
persoonlijke instellingen 3 133.
Storing
In geval een systeem onderhoud of
reparatie nodig heeft, ziet u een mel‐
ding op het Driver Information Centre.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
in het Driver Information Center.
Boordinformatie 3 126.
Parkeerhulp
9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto. Het
systeem geeft geluidssignalen en
toont berichten.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
Controlelamp r 3 115.
Page 203 of 305

Rijden en bediening201
Knop D
De parkeerhulp wordt in- en uitge‐
schakeld door de knop D in te druk‐
ken. Als de auto uitgerust is met par‐
keerhulp en geavanceerde parkeer‐
hulp 3 203, worden beide systemen
met dezelfde knop geregeld.
Druk eenmaal kort op de knop D om
de parkeerhulp in- of uit te schakelen. Om de geavanceerde parkeerhulp in-
of uit te schakelen, de knop D ge‐
durende ongeveer
één seconde indrukken.
Als één systeem actief is, kan er tus‐
sen beide systemen worden gescha‐
keld door de knop korter of langer in te drukken.Inschakelen
Wanneer u de achteruit inschakelt,
wordt het systeem automatisch geac‐
tiveerd.
U kunt de parkeerhulp voor ook bij
een lage snelheid inschakelen door
de parkeerhulpknop D kort in te
drukken.
Een brandende LED in de parkeer‐ hulptoets geeft aan dat het systeemklaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐ der met akoestische signalen voor
obstakels vóór of achter de auto. Af‐ hankelijk van welke sensoren het ob‐
stakel het dichtst genaderd zijn, hoort u een geluidssignaal van de bijbeho‐
rende sensoren. De geluidssignalen
volgen elkaar sneller op naarmate de
afstand tot het obstakel afneemt. Is
de afstand kleiner dan 30 cm, dan
klinkt er een continu geluidssignaal.
Ook kan de afstand tot obstakels op
het Driver Information Center (DIC)
worden weergegeven 3 119.
Page 204 of 305

202Rijden en bediening
Bij versies met Uplevel-display wordtde afstand tot een voorliggend obsta‐ kel aangeduid door veranderende
segmenten.
Bij versies met Uplevel-Combi-dis‐
play wordt de afstand tot een voor- en
achterliggend obstakel aangeduid
door veranderende afstandslijnen
rondom de auto.
De afstandsmelding op het display kan worden geblokkeerd en over‐
schreven door boordinformatie met
een hogere prioriteit. Na het over‐
schrijven van een afstandsmelding
door boordinformatie wordt er geen
afstand meer aangegeven totdat de
parkeerhulp opnieuw wordt geacti‐
veerd.
Uitschakelen
Schakel het systeem uit door kort op
de parkeerhulpknop D te drukken.
De LED in de knop dooft en u ziet
Parkeerhulp uit op het Driver Informa‐
tion Centre (DIC).
Bij het overschrijden van een be‐
paalde snelheid wordt het systeem
automatisch uitgeschakeld.
Als de knop D een keer wordt inge‐
drukt binnen een contactcyclus, wordt de parkeerhulp vooraan altijd op‐
nieuw ingeschakeld wanneer de
voertuigsnelheid onder een bepaalde
waarde komt.
Storing
In geval van een systeemstoring
brandt r of ziet u een melding op
het Driver Information Centre (DIC).Mocht het systeem niet werken we‐ gens tijdelijke omstandigheden, zoals
sneeuw op de sensoren, dan brandt
r of verschijnt er een melding op
het Driver Information Centre (DIC).
Boordinformatie 3 126.9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Page 205 of 305

Rijden en bediening203Voorzichtig
De sensor werkt eventueel mindergoed wanneer deze bijv. met ijs of sneeuw zijn bedekt.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Bij grotere voertuigen (bijv. of‐
froad-voertuigen, minivans, be‐
stelauto's) is er sprake van bijzon‐
dere omstandigheden. De objec‐
therkenning in het bovenste deel
van deze voertuigen kan niet wor‐ den gegarandeerd.
Objecten met een erg klein reflec‐
tievlak, zoals smalle voorwerpen of zachte materialen, herkent het
systeem mogelijkerwijs niet.
De parkeerhulp detecteert geen
objecten buiten het detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
De sensor kan een niet-bestaand voorwerp (storingsecho) herkennen
als gevolg van akoestische of me‐
chanische invloeden van buitenaf.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van
een bepaalde snelheid wordt de par‐ keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐keerhulp het draagsysteem achter‐
zijde en klinkt er een zoemer. Druk
kort op r of D om de parkeer‐
hulp te deactiveren.Geavanceerde
parkeerhulp9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De geavanceerde parkeerhulp laat de
bestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐ tion Centre en door geluidssignalen.
Page 206 of 305

204Rijden en bediening
Het systeem gebruikt de sensorenvan de parkeerhulp in combinatie met
twee extra sensoren aan weerskan‐
ten van de voor- en achterbumpers.
Knop D
De parkeerhulp en geavanceerde parkeerhulp 3 200 worden beide met
dezelfde knop geregeld. Druk een‐
maal kort op de knop om de parkeer‐
hulp in- of uit te schakelen. Om de
geavanceerde parkeerhulp in- of uit
te schakelen, de knop D gedurende
ongeveer één seconde indrukken.
Als één systeem actief is, kan er tus‐
sen beide systemen worden gescha‐
keld door de knop korter of langer in
te drukken.Inschakelen
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer één seconde op de knop
D te drukken.
Het systeem kan alleen worden ge‐ activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.
Werking
Wanneer u langs een rij auto's rijdt,
zal de geavanceerde parkeerhulp
naar een geschikte parkeerplek zoe‐
ken. Als er een geschikte plek is ge‐
vonden, wordt dit op het Driver Infor‐ mation Centre getoond en wordt er
een geluidssignaal gegeven.
Stopt u niet binnen 10 meter nadat het
systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.

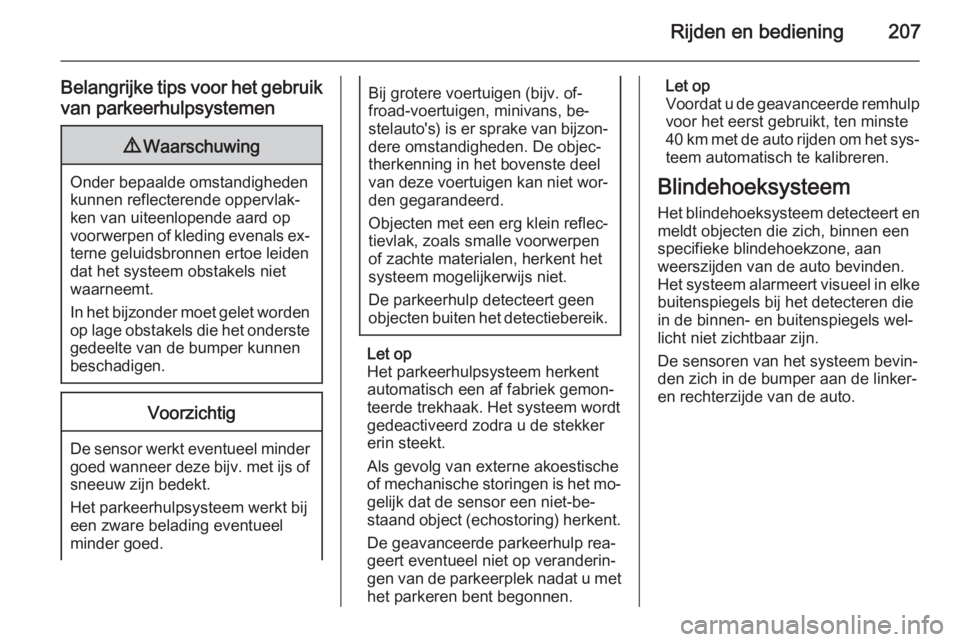

Page 209 of 305

Rijden en bediening207
Belangrijke tips voor het gebruikvan parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
De sensor werkt eventueel minder goed wanneer deze bijv. met ijs of sneeuw zijn bedekt.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Bij grotere voertuigen (bijv. of‐
froad-voertuigen, minivans, be‐
stelauto's) is er sprake van bijzon‐
dere omstandigheden. De objec‐
therkenning in het bovenste deel
van deze voertuigen kan niet wor‐ den gegarandeerd.
Objecten met een erg klein reflec‐
tievlak, zoals smalle voorwerpen of zachte materialen, herkent het
systeem mogelijkerwijs niet.
De parkeerhulp detecteert geen
objecten buiten het detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐
gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Voordat u de geavanceerde remhulp
voor het eerst gebruikt, ten minste
40 km met de auto rijden om het sys‐ teem automatisch te kalibreren.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.
Page 210 of 305

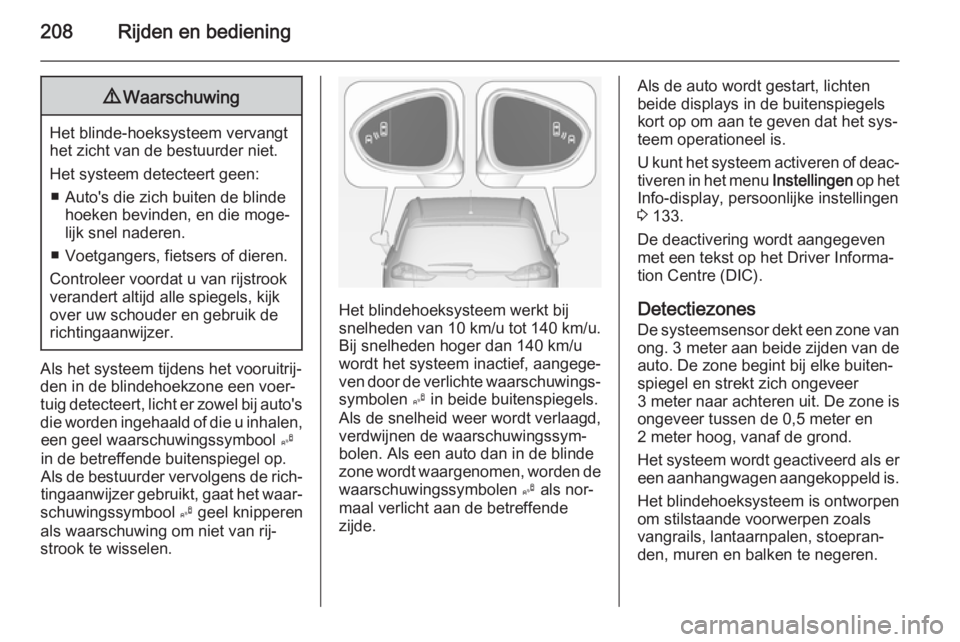

208Rijden en bediening9Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen: ■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen
3 133.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones
De systeemsensor dekt een zone van
ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Page 211 of 305

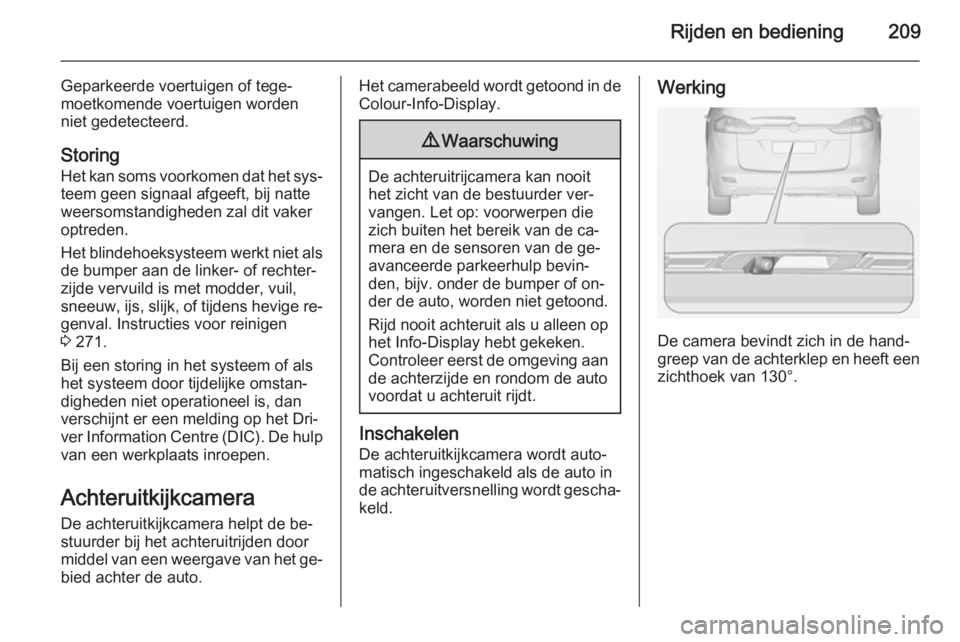

Rijden en bediening209
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het sys‐
teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 271.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). De hulp
van een werkplaats inroepen.
Achteruitkijkcamera De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.Het camerabeeld wordt getoond in de Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐ keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Page 212 of 305

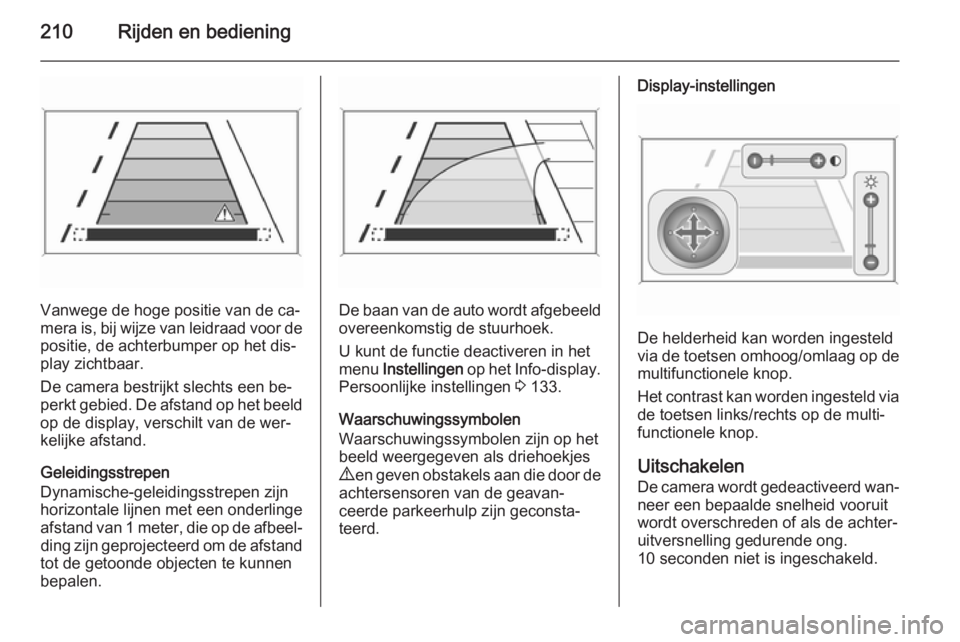

210Rijden en bediening
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 133.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
De helderheid kan worden ingesteld
via de toetsen omhoog/omlaag op de
multifunctionele knop.
Het contrast kan worden ingesteld via de toetsen links/rechts op de multi‐
functionele knop.
Uitschakelen
De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐ uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
