Körning och hantering199
Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 127.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret
(DIC).
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐
fär mellan 0,5 meter och 2 meter över marken.
Systemet deaktiveras om en släp‐
vagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 259.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen (DIC). Uppsök en verkstad
för att få hjälp.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.

200Körning och hantering
Funktionalitet
Kameran är monterad i bakluckans
handtag och har en bildvinkel på
130°.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐
räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan inaktivera funktionen på
menyn Inställningar i Info-Display.
Personliga inställningar 3 127.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade par‐ keringshjälpens bakre sensorer.

Körning och hantering201
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Frånkoppling
Kameran inaktiveras när en viss hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller inaktivering av back‐
kameran kan ändras på menyn
Inställningar i Info-Display , personliga
inställningar 3 127.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ det omgivande området är mörkt,■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa,
■ bakluckan inte är riktigt stängd,
■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema tempera‐ turväxlingar.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐ mera i fronten och visar dem i förarin‐
formationscentret.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden

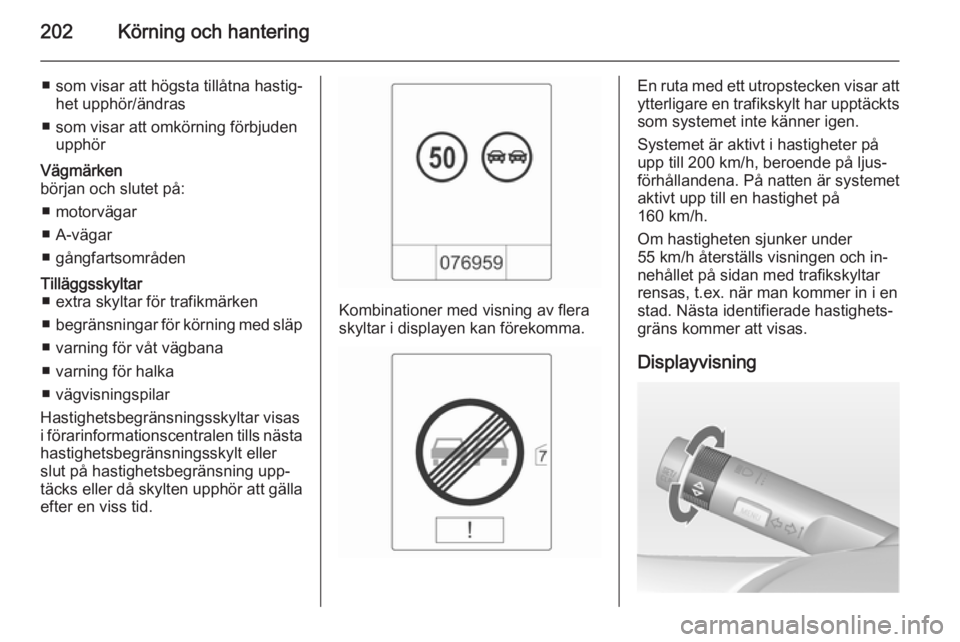

202Körning och hantering
■ som visar att högsta tillåtna hastig‐het upphör/ändras
■ som visar att omkörning förbjuden upphörVägmärken
början och slutet på:
■ motorvägar
■ A-vägar
■ gångfartsområdenTilläggsskyltar ■ extra skyltar för trafikmärken
■ begränsningar för körning med släp
■ varning för våt vägbana
■ varning för halka
■ vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning upp‐ täcks eller då skylten upphör att gälla efter en viss tid.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.
En ruta med ett utropstecken visar att
ytterligare en trafikskylt har upptäckts som systemet inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om hastigheten sjunker under
55 km/h återställs visningen och in‐
nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning

Körning och hantering203
Trafikskyltarna visas på sidan
Upptäckt av trafikskyltar i förarin‐
formationscentralen och de väljs med
en inställningsratt på blinkersspaken
3 114.
Om en annan funktion har valts i
förarinformationscentralens meny
och sidan Upptäckt av trafikmärke
väljs igen, visas det senast igenkända
trafikmärket.
Efter att trafikskyltsidan rensats av
systemet visas följande symbol:Innehållet på trafikskyltssidan rensas
dessutom under körning om du
trycker in knappen SET/CLR på
blinkersspaken en längre stund.
Popupfunktion
Hastighetsbegränsningar och omkör‐ ningsförbud visas som popupskyltar
på alla sidor i förarinformations‐
centralen.
Popupfunktionen kan deaktiveras på
trafikskyltssidan genom att du trycker på knappen SET/CLR på blinkers‐
spaken.

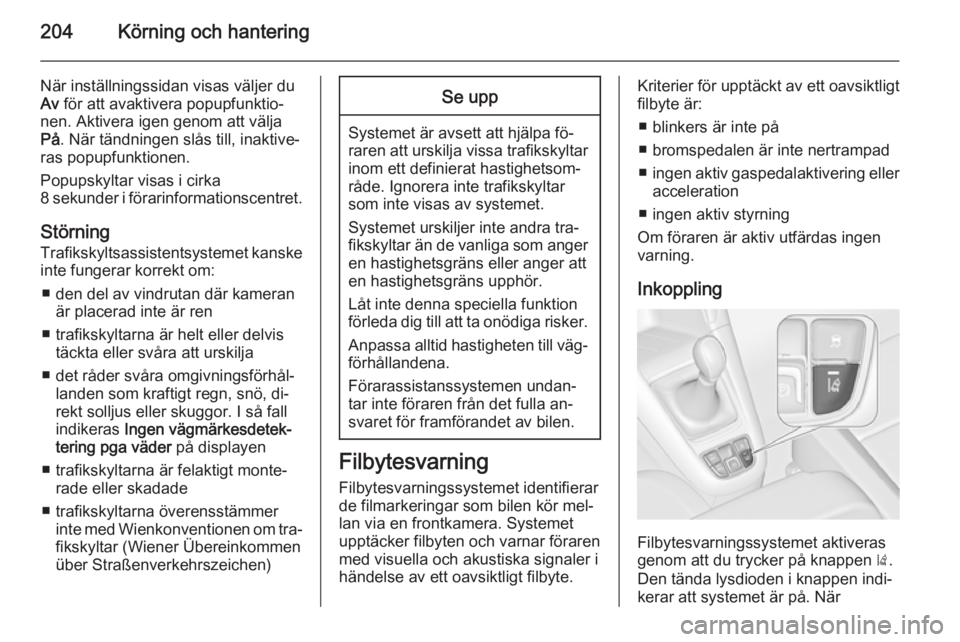

204Körning och hantering
När inställningssidan visas väljer du
Av för att avaktivera popupfunktio‐
nen. Aktivera igen genom att välja
På . När tändningen slås till, inaktive‐
ras popupfunktionen.
Popupskyltar visas i cirka
8 sekunder i förarinformationscentret.
Störning
Trafikskyltsassistentsystemet kanske inte fungerar korrekt om:
■ den del av vindrutan där kameran är placerad inte är ren
■ trafikskyltarna är helt eller delvis täckta eller svåra att urskilja
■ det råder svåra omgivningsförhål‐ landen som kraftigt regn, snö, di‐
rekt solljus eller skuggor. I så fall
indikeras Ingen vägmärkesdetek‐
tering pga väder på displayen
■ trafikskyltarna är felaktigt monte‐ rade eller skadade
■ trafikskyltarna överensstämmer inte med Wienkonventionen om tra‐
fikskyltar (Wiener Übereinkommen über Straßenverkehrszeichen)Se upp
Systemet är avsett att hjälpa fö‐
raren att urskilja vissa trafikskyltar inom ett definierat hastighetsom‐
råde. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra tra‐
fikskyltar än de vanliga som anger en hastighetsgräns eller anger att
en hastighetsgräns upphör.
Låt inte denna speciella funktion
förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till väg‐
förhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla an‐
svaret för framförandet av bilen.
Filbytesvarning
Filbytesvarningssystemet identifierar
de filmarkeringar som bilen kör mel‐
lan via en frontkamera. Systemet
upptäcker filbyten och varnar föraren
med visuella och akustiska signaler i
händelse av ett oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt filbyte är:
■ blinkers är inte på
■ bromspedalen är inte nertrampad
■ ingen aktiv gaspedalaktivering eller
acceleration
■ ingen aktiv styrning
Om föraren är aktiv utfärdas ingen varning.
Inkoppling
Filbytesvarningssystemet aktiveras
genom att du trycker på knappen ).
Den tända lysdioden i knappen indi‐
kerar att systemet är på. När

Körning och hantering205
kontrollampan ) i instrumentgruppen
lyser grönt är systemet redo för funk‐
tion.
Systemet fungerar bara vid hastig‐
heter över 56 km/h och om det finns
filmarkeringar.
När systemet känner av ett oavsiktligt filbyte ändras kontrollampan ) till gult
och blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Du inaktiverar systemet genom atttrycka på knappen ). Lysdioden i
knappen släcks.
Vid hastigheter på under 56 km/h är
systemet inaktiverat.
Störning
Filbytesvarningssystemet kanske
inte fungerar korrekt om:
■ vindrutan inte är ren
■ det råder svåra väderförhållanden som kraftigt regn, snö, direkt solljuseller skuggor
Systemet fungerar inte om inga fil‐
markeringar registreras.Bränsle
Bränsle till bensinmotorer Använd endast blyfritt bränsle som
uppfyller den europeiska standarden
EN 228 eller E DIN 51626-1 eller mot‐
svarande.
Din motor kan köras på E10-bränsle
som uppfyller dessa standarder. E10- bränsle innehåller upp till 10 % bioe‐
tanol.
Fyll på bränsle med rekommenderat
oktantal 3 270. Användning av
bränsle med lägre oktantal försämrar
motoreffekten och vridmomentet och
ökar bränsleförbrukningen något.Se upp
Använd inte bränsle eller bränsle‐
tillsatser som innehåller metall‐
komponenter som manganbase‐
rade tillsatser. Detta kan leda till
motorskador.

206Körning och hanteringSe upp
Användning av ett bränsle som
inte uppfyller EN 228 respektive DIN 51626-1 eller något likvärdigt
bränsle kan leda till avsättningar
eller motorskador, vilket kan på‐
verka din garanti.
Se upp
Bränsle med för lågt oktantal kan
leda till okontrollerad förbränning
och skador på motorn.
Bränsle till dieselmotorer
Använd endast dieselbränsle som
uppfyller EN 590.
I länder utanför EU-området ska
Euro-dieselbränsle med svavelhalt
under 50 ppm användas.
Se upp
Användning av ett bränsle som
inte uppfyller EN 590 eller likvär‐
digt kan leda till effektförlust, ökat
slitage eller motorskador, vilket
kan påverka din garanti.
Använd inte marindiesel, villaolja,
Aquazole eller liknande diesel-/vat‐
tenemulsioner. Det är inte tillåtet att
använda dieselbränslen som förtun‐
nats med bränslen för bensinmotorer.
Bränsle för naturgasdrift
Använd naturgas med en metanhalt
på ca 78-99 %. L-gas (low) har en
metanhalt på ca 78-87 % och H-gas
(high) ca 87-99 %. Det går att an‐
vända biogas med samma metanhalt
om den har beretts kemiskt och har
svavlats av.
Använd endast naturgas eller biogas
som uppfyller DIN 51624.
Flytande gas resp. bilgas får inte an‐
vändas.
Bränslevalsknapp
Tryck på knappen Y för att välja mel‐
lan bensin- och naturgasdrift. Det går inte att byta driftläge vid hög belast‐
ning (t.ex. kraftig acceleration, kör‐
ning med fullt gaspådrag). Lysdio‐
dens status visar det aktuella driftlä‐
get.
1 av=Naturgasdrift.1 tänds=Bensindrift.1 blinkar=Det går inte att byta, en
typ av bränsle är slut.
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.

Körning och hantering207
Om naturgastanken inte fylls på
måste bensindrift väljas manuellt vid
nästa start av motorn. Detta krävs för att undvika skador på katalysatorn
(överhettning genom oregelbunden bränsleförsörjning).
Om valknappen trycks in flera gånger
under kort tid aktiveras en omkopp‐
lingsspärr. Motorn stannar då kvar i
det aktuella driftläget. Denna spärr är aktiv tills tändningen slås av.
Vid bensindrift blir det en viss effekt-
och vridmomentförlust. Du ska därför
anpassa körsättet (t.ex. vid omkör‐
ning) och belastningen av bilen (t.ex.
släpvagnslast) på lämpligt sätt.
Var sjätte månad ska bensintanken köras tills kontrollampan Y tänds och
sedan fyllas på. Detta behövs för att
bevara bränslekvaliteten samt den
nödvändiga systemfunktionen för
bensindrift.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.Bränsle för drift med
flytande gas Flytande gas kallas också LPG (Li‐
quefied Petroleum Gas, dvs. gasol)
eller det franska namnet GPL (Gaz de
Pétrole Liquéfié). Det kan också kal‐
las Autogas (motorgas).
Gasol består huvudsakligen av pro‐
pan och butan. Oktantalet ligger mel‐ lan 105 och 115, beroende på an‐
delen butan. Gasolen förvaras i fly‐
tande form vid ett tryck på ungefär
5–10 bar.
Kokpunkten beror på trycket och
blandningsförhållandet. Vid atmosfä‐ rtryck ligger den mellan -42 °C (rent
propan) och -0,5 °C (rent butan).Se upp
Systemet kan användas i temp‐
eraturer på mellan -8 ºC och
100 ºC.
Full funktion för gasolsystemet kan
endast garanteras vid användning av
flytande gas som uppfyller minimikra‐ ven i DIN EN 589.
Bränslevalsknapp
När du trycker på knappen LPG väx‐
lar systemet mellan bensin- och gas‐
drift så snart som de nödvändiga pa‐
rametrarna (kylvätsketemperatur,
gastemperatur och minsta motorvarv‐
tal) uppfylls. Dessa parametrar upp‐
fylls vanligen efter cirka 60 sekunder (beroende på utetemperaturen) och
den första hårda tryckningen på gas‐ pedalen. Lysdiodens status visar det
aktuella driftläget.
1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut

208Körning och hantering
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Var sjätte månad ska bensintanken
köras tills kontrollampan i tänds
och sedan fyllas på. På så sätt behål‐
ler du bränslekvaliteten och funk‐
tionen för bensinsystemet.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.
Fel och åtgärder
Om du inte kan aktivera gasläget,
kontrollera följande:
■ Finns det tillräckligt med flytande gas?
■ Finns det tillräckligt med bensin för att starta?
Extrema temperaturer i kombination
med gassammansättningen kan göra
att det tar något längre tid innan sys‐
temet kopplar om från bensin- till gas‐ läge.
I extrema situationer kan systemet
också växla tillbaka till bensinläge
igen om de grundläggande kraven
inte uppfylls.Uppsök en verkstad för att få hjälp vid
alla andra störningar.Se upp
Reparationer och anpassningar
får endast utföras av utbildade
specialister för att inte påverka ga‐
solsystemets säkerhet och ga‐
ranti.
Flytande gas har försetts med en sär‐
skild lukt så att eventuella läckor
omedelbart upptäcks.
9 Varning
Om du känner gaslukt i eller om‐
kring bilen, växla genast till ben‐
sinläge. Rök inte! Använd inga
öppna lågor eller antändningskäl‐
lor.
Om gaslukten kvarstår får motorn inte startas. Låt en verkstad åtgärda orsa‐
ken till störningen.
Följ alltid anvisningarna från operatö‐ ren och lokala föreskrifter när du an‐
vänder ett underjordiskt parkerings‐
garage.
Observera!
Vid en olycka, slå av tändningen och belysningen.
Tankning
