Körning och hantering189
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan sen‐
sorns prestanda vara begränsade:
■ på slingrande vägar
■ när vädret begränsar sikten, t.ex. i dimma, regn eller snö
■ när sensorn är blockerad av snö, is,
slask, lera, smuts eller om vindru‐
tan är skadad
Avståndsindikering framåt Avståndsindikeringen framåt visar
avståndet till ett framförvarande for‐
don i rörelse. Systemet utnyttjar, be‐
roende på bilens utrustning, antingen
radarn bakom kylargrillen eller den
främre kameran i vindrutan för att av‐ göra avståndet till ett fordon rakt fram‐ för dig. Det är aktivt vid hastigheter
över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen
3 114. Tryck på knappen MENU på
blinkersspaken för att väljaInställningar X och vrid på in‐
ställningsratten för att välja sidan med
avståndsindikering framåt.
Det kortaste avstånd som visas är 0,5 s.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna vid kollisioner med
fordon eller föremål i färdriktningen,
när en kollision inte längre kan undvi‐ kas genom manuell bromsning eller
styrning. Innan den aktiva nödbroms‐ ningen aktiveras varnas föraren av
kollisionsvarningen 3 185.
Funktionen använder olika insignaler
(t.ex. radarsensorn, bromstryck, bil‐
ens hastighet) för att beräkna sanno‐
likheten för en frontalkollision.
Aktiv nödbromsning fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, om inställningen Kol‐
lisionsförberedande system inte är in‐
aktiverad i menyn för personliga in‐
ställningar 3 127.
Systemet består av: ■ Bromsförberedelsesystem
■ Automatisk nödbromsning
■ Bromshjälp med framförhållning9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att vara
stödjande. Föraren ska fortsätta
att använda bromspedalen när tra‐ fiksituationen så kräver.

190Körning och hantering
Bromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐ för så snabbt att en kollision är san‐
nolik, trycksätter bromsförberedelse‐
systemet bromsarna något. Detta
minskar reaktionstiden om en manu‐
ell eller automatisk bromsning be‐
gärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Automatisk nödbromsning
Efter bromsförberedelsen och strax
innan kollisionen ansätter funktionen
en begränsad bromsning för att
minska kollisionens anslagskraft.
Bromshjälp med framförhållning Förutom bromsförberedelsesystemetoch automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därigenom resulterar en lätt ned‐ tryckning av bromspedalen i en ome‐
delbar kraftig bromsning. Denna funk‐
tion hjälper föraren att bromsa snab‐
bare och kraftigare innan kollisionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa kraftig
bromsning eller att automatiskt
undvika en kollision. Den är av‐
sedd att minska fordonets hastig‐ het före en kollision. Den reagerar eventuellt inte för stillastående for‐
don, fotgängare eller djur. Efter ett plötsligt filbyte behöver systemet
en viss tid för att detektera fram‐
förvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att und‐ vika kollisioner. Systemet är avsett att arbeta då alla passagerare bär säkerhetsbälten.
Systemets begränsningar
Aktiv nödbromsning har begränsad eller ingen funktion vid regn, snö eller smutsigt väglag, eftersom radarsen‐
sorn kan vara täckt av en vattenfilm,
damm, is eller snö. Om sensorn
blockeras ska du rengöra dess kåpa.
I vissa sällsynta fall kan den aktiva
nödbromsningen ge en kort automat‐
isk bromsning i situationer som verkar
onödiga, till exempel på grund av tra‐ fikskyltar i en kurva eller fordon i ett
annat körfält. Detta är normalt, bilen
behöver inte service. Tryck kraftigt på
gaspedalen för att åsidosätta den
automatiska bromsningen.
Inställningar
Inställningar kan ändras i menyn Kol‐
lisionsförberedande system i person‐
liga inställningar, 3 127.
Störning Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.

Körning och hantering191

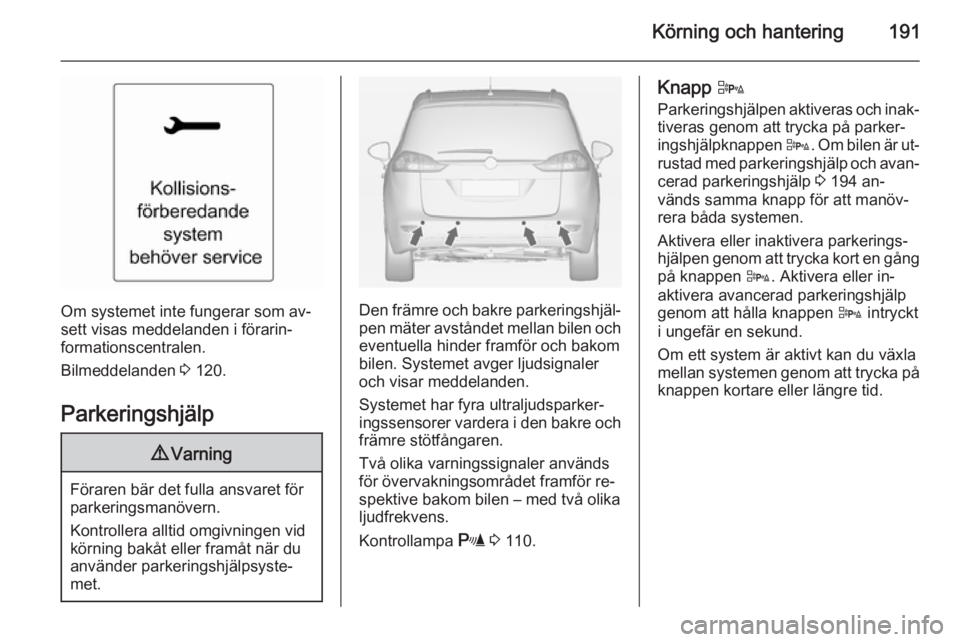

Om systemet inte fungerar som av‐
sett visas meddelanden i förarin‐ formationscentralen.
Bilmeddelanden 3 120.
Parkeringshjälp
9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.
Kontrollampa r 3 110.
Knapp D
Parkeringshjälpen aktiveras och inak‐ tiveras genom att trycka på parker‐
ingshjälpknappen D. Om bilen är ut‐
rustad med parkeringshjälp och avan‐
cerad parkeringshjälp 3 194 an‐
vänds samma knapp för att manöv‐ rera båda systemen.
Aktivera eller inaktivera parkerings‐
hjälpen genom att trycka kort en gång på knappen D. Aktivera eller in‐
aktivera avancerad parkeringshjälp
genom att hålla knappen D intryckt
i ungefär en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.

192Körning och hantering

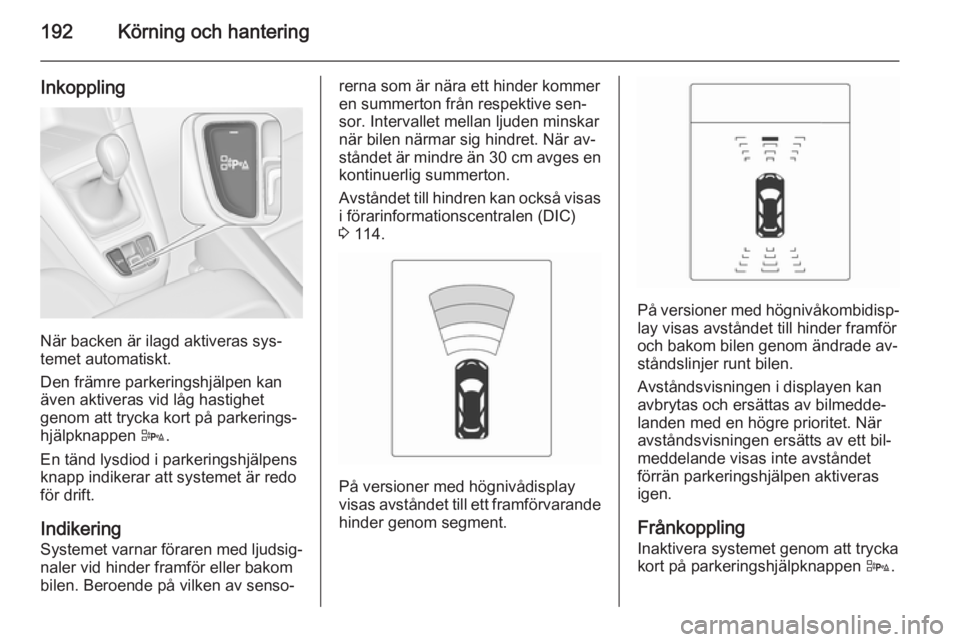

Inkoppling
När backen är ilagd aktiveras sys‐
temet automatiskt.
Den främre parkeringshjälpen kan
även aktiveras vid låg hastighet
genom att trycka kort på parkerings‐
hjälpknappen D.
En tänd lysdiod i parkeringshjälpens knapp indikerar att systemet är redoför drift.
Indikering Systemet varnar föraren med ljudsig‐
naler vid hinder framför eller bakom
bilen. Beroende på vilken av senso‐
rerna som är nära ett hinder kommer
en summerton från respektive sen‐
sor. Intervallet mellan ljuden minskar
när bilen närmar sig hindret. När av‐
ståndet är mindre än 30 cm avges en
kontinuerlig summerton.
Avståndet till hindren kan också visas
i förarinformationscentralen (DIC)
3 114.
På versioner med högnivådisplay
visas avståndet till ett framförvarande
hinder genom segment.
På versioner med högnivåkombidisp‐ lay visas avståndet till hinder framför
och bakom bilen genom ändrade av‐ ståndslinjer runt bilen.
Avståndsvisningen i displayen kan
avbrytas och ersättas av bilmedde‐
landen med en högre prioritet. När
avståndsvisningen ersätts av ett bil‐
meddelande visas inte avståndet
förrän parkeringshjälpen aktiveras
igen.
Frånkoppling
Inaktivera systemet genom att trycka
kort på parkeringshjälpknappen D.

Körning och hantering193
Lysdioden i knappen slocknar och
Parkeringshjälp av visas i förarin‐
formationscentralen (DIC).
Systemet inaktiveras automatiskt när
en viss hastighet överskrids.
När knappen D trycks in en gång
inom en tändningscykel återaktiveras
alltid den främre parkeringshjälpen
när bilens hastighet sjunker under ett
visst värde.
Störning
Vid ett fel i systemet lyser r eller ett
meddelande visas i förarinforma‐
tionscentralen (DIC).
Dessutom lyser r eller också visas
ett meddelande i förarinformations‐
centralen om systemet inte fungerar
på grund av tillfälliga förhållanden,
t.ex. snötäckta sensorer (DIC).
Bilmeddelanden 3 120.9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is
eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Sensorn kan upptäcka ett föremål
som inte finns (ekostörning) som or‐
sakas av yttre akustiska eller meka‐
niska störningar.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.

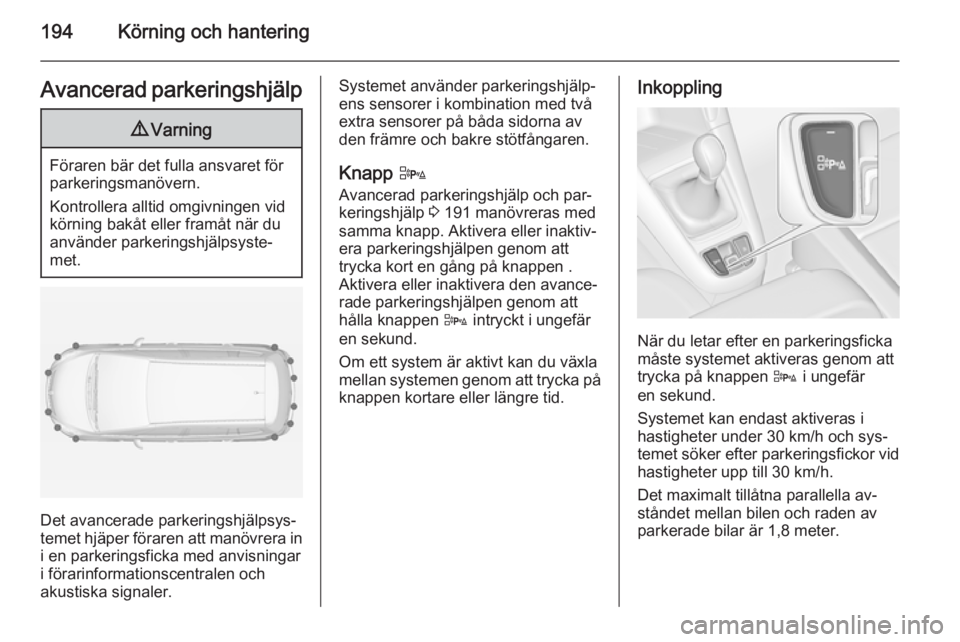

194Körning och hanteringAvancerad parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Det avancerade parkeringshjälpsys‐
temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
den främre och bakre stötfångaren.
Knapp D
Avancerad parkeringshjälp och par‐
keringshjälp 3 191 manövreras med
samma knapp. Aktivera eller inaktiv‐
era parkeringshjälpen genom att
trycka kort en gång på knappen .
Aktivera eller inaktivera den avance‐
rade parkeringshjälpen genom att
hålla knappen D intryckt i ungefär
en sekund.
Om ett system är aktivt kan du växla
mellan systemen genom att trycka på
knappen kortare eller längre tid.Inkoppling
När du letar efter en parkeringsficka
måste systemet aktiveras genom att
trycka på knappen D i ungefär
en sekund.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.

Körning och hantering195
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka
har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att
stoppmeddelandet visats. Systemet
beräknar den optimala rutten in i par‐
keringsfickan. Sedan styr det föraren
in i fickan genom att lämna detalje‐
rade instruktioner.Instruktionerna visar:
■ ett tips vid hastigheter över 30 km/h,
■ behovet att stanna bilen när en par‐
keringsficka upptäcks,
■ färdriktningen under parkerings‐ manövern,
■ rattens läge under parkeringen,
■ för en del av instruktionerna visas en förloppsstapel.

196Körning och hantering
En lyckad parkeringsmanöver visas
av ändlägessymbolen.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan. För att upptäcka parkeringsfickor påförarsidan ställer du blinkersspaken i
läget åt förarsidan.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ing av meddelanden med högre prio‐
ritet, som t.ex. bilmeddelanden,
3 120 visas. När meddelandet har
godkänts med ett tryck på knappen
SET/CLR visas parkeringshjälpmed‐
delandet igen och parkeringen kan
återupptas.
FrånkopplingSystemet deaktiveras om:
■ du håller knappen D intryckt i
ungefär en sekund
■ parkeringen avslutas med lyckat re‐
sultat
■ om du kör över 30 km/h
■ tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras av Parkering avbruten i förarinforma‐
tionscentralen.Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet
■ föraren inte lyckades slutföra par‐ keringsmanövern
■ systemet inte fungerar

Körning och hantering197

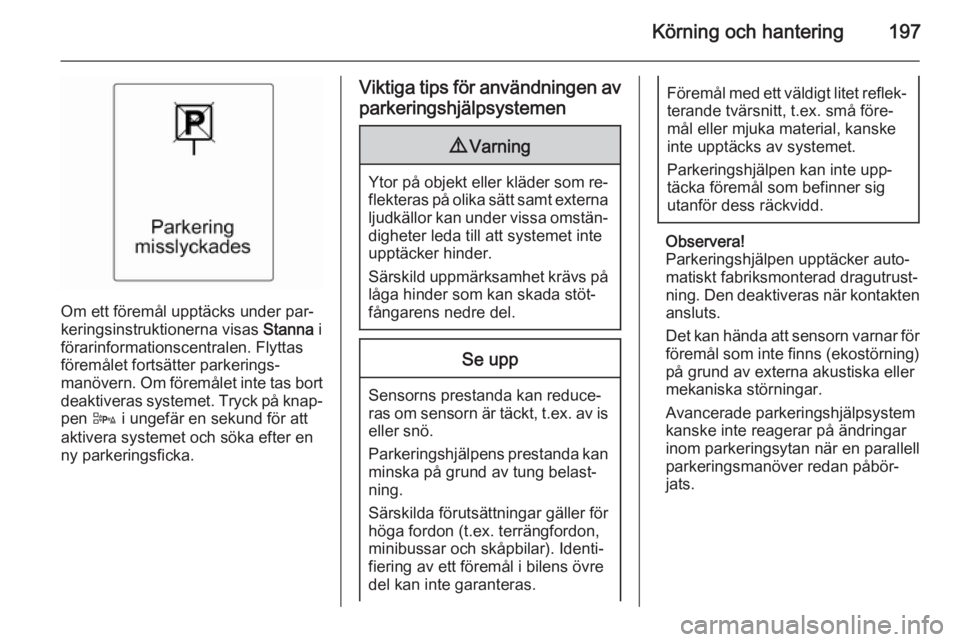

Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort deaktiveras systemet. Tryck på knap‐
pen D i ungefär en sekund för att
aktivera systemet och söka efter en ny parkeringsficka.
Viktiga tips för användningen av
parkeringshjälpsystemen9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Sensorns prestanda kan reduce‐
ras om sensorn är täckt, t.ex. av is eller snö.
Parkeringshjälpens prestanda kan
minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon (t.ex. terrängfordon,
minibussar och skåpbilar). Identi‐
fiering av ett föremål i bilens övre
del kan inte garanteras.
Föremål med ett väldigt litet reflek‐ terande tvärsnitt, t.ex. små före‐mål eller mjuka material, kanskeinte upptäcks av systemet.
Parkeringshjälpen kan inte upp‐
täcka föremål som befinner sig
utanför dess räckvidd.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.

198Körning och hantering
Observera!
Innan du använder den avancerade
parkeringshjälpen för första gången
måste fordonet ha körts minst 40 km
för att systemet automatiskt ska ka‐
libreras.

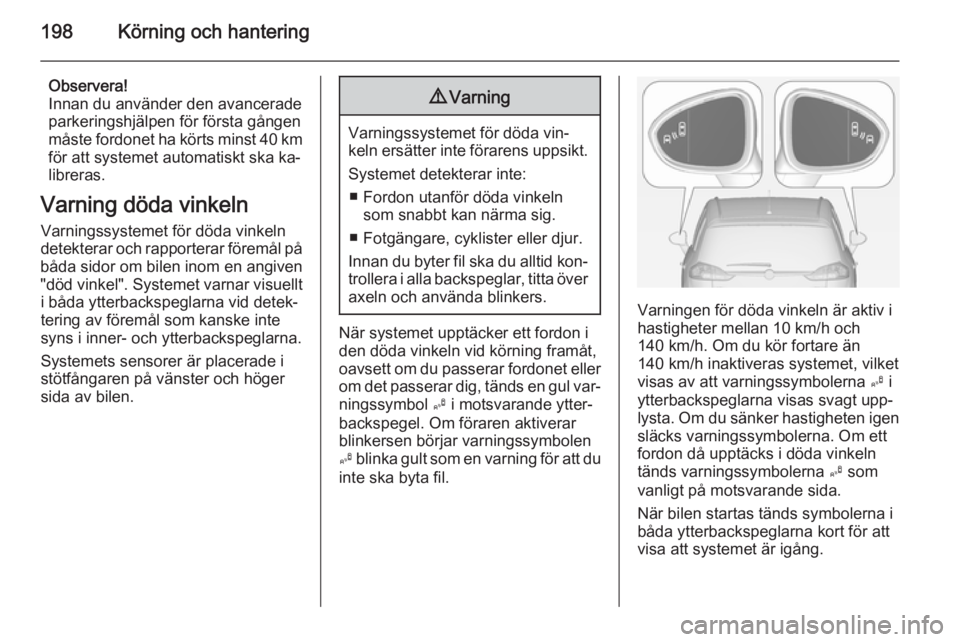

Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐
lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
