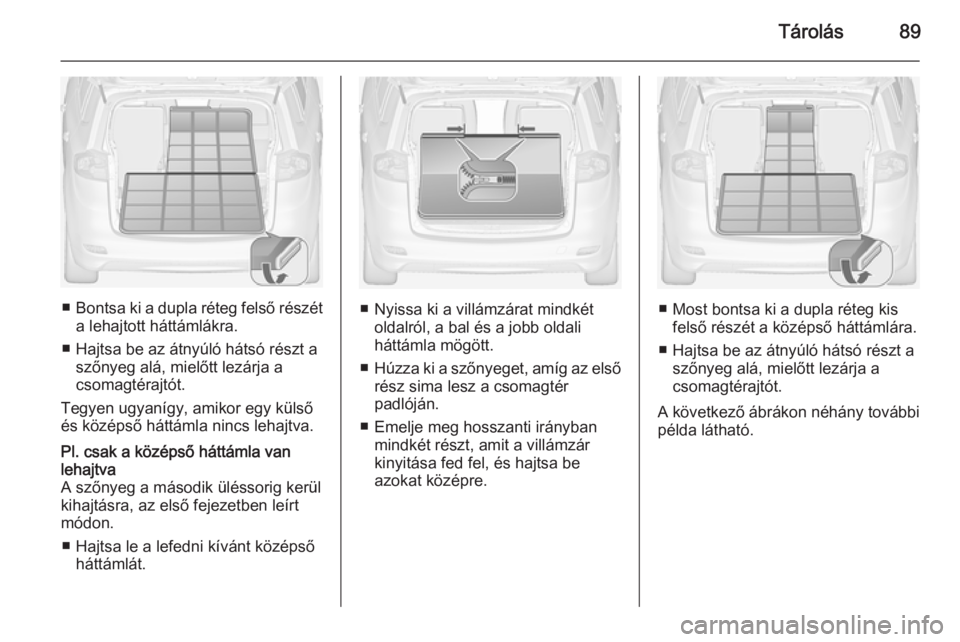

Tárolás89
■Bontsa ki a dupla réteg felső részét
a lehajtott háttámlákra.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
Tegyen ugyanígy, amikor egy külső
és középső háttámla nincs lehajtva.
Pl. csak a középső háttámla van
lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
■ Hajtsa le a lefedni kívánt középső háttámlát.
■ Nyissa ki a villámzárat mindkét oldalról, a bal és a jobb oldali
háttámla mögött.
■ Húzza ki a szőnyeget, amíg az első
rész sima lesz a csomagtér
padlóján.
■ Emelje meg hosszanti irányban mindkét részt, amit a villámzárkinyitása fed fel, és hajtsa be
azokat középre.■ Most bontsa ki a dupla réteg kis felső részét a középső háttámlára.
■ Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A következő ábrákon néhány további példa látható.

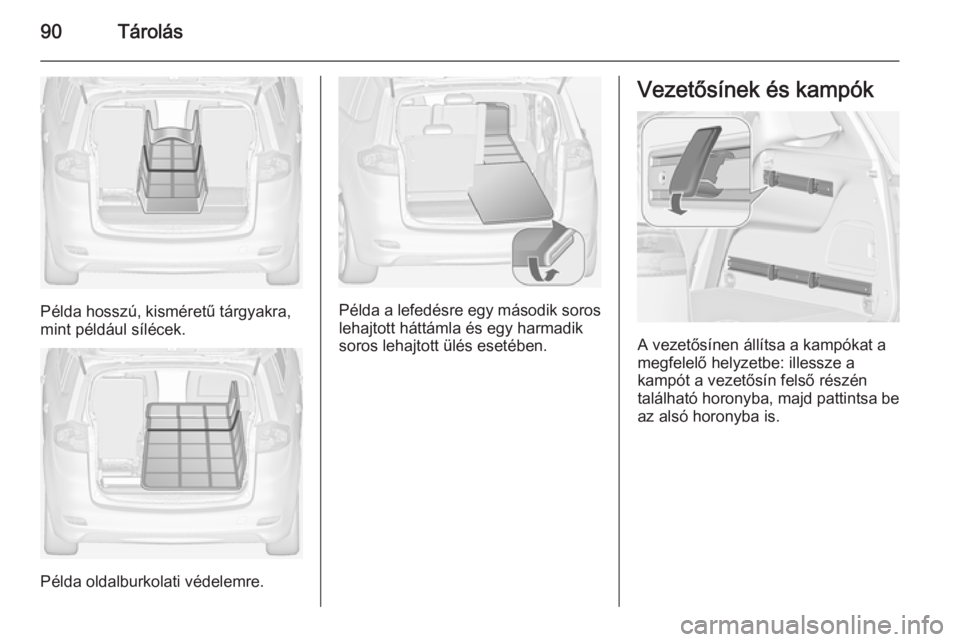

90Tárolás
Példa hosszú, kisméretű tárgyakra,
mint például sílécek.
Példa oldalburkolati védelemre.
Példa a lefedésre egy második soros
lehajtott háttámla és egy harmadik
soros lehajtott ülés esetében.
Vezetősínek és kampók
A vezetősínen állítsa a kampókat a
megfelelő helyzetbe: illessze a
kampót a vezetősín felső részén
található horonyba, majd pattintsa be az alsó horonyba is.

Tárolás91Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja
magában:
■ adapterek,
■ hálós zsebek,
■ kampók,
■ változtatható térelválasztó háló.
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a
sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a sínből.
Változtatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.

92Tárolás
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.
Térelválasztó háló a
csomagtérajtó előtt
Közvetlenül a csomagtérajtó elé
szerelje be.
A beszerelés előtt nyomja be a háló
négy záróelemét, azok forgatásával az óramutató járásával ellentétesirányba.
A beszereléshez nyomja össze a háló
rúdjait és illessze be azt a
csomagtérajtó keretének nyílásaiba.
A hosszabb rudat felülre illessze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki.

Tárolás93Biztonsági hálóA biztonsági háló a második sor
ülései mögé vagy az első ülések
mögé szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés a második sor ülései
mögé
■ A második sor ülései mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.
■ Rögzítse a biztonsági háló pántjainak kampóit a
rögzítőszemekhez a csomagtér
mindkét oldalán.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Beszerelés az első ülések
mögött
■ Az első ülések mögött, a tetősín mindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az
egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon is.

94Tárolás
■ Rögzítse a biztonsági hálópántjainak kampóit az első ülésekmögött, a padlón lévő
rögzítőszemekhez.
■ Feszítse meg mindkét pántot a laza
vég meghúzásával.
Eltávolítás
Nyomja meg a feszítő gombját a pánt
kioldásához mindkét oldalon. Vegye
ki a kampókat a szemekből. Akassza
ki a biztonsági rudakat a tetőkeret
tartóiból. Tekerje fel a hálót, és
rögzítse a szíjjal.
Tárolás
Nyissa fel a csomagtér padlóján, a
csomagtérajtó előtt lévő tárolórekesz
fedelét.
Illessze be a biztonsági hálót a
tárolórekeszbe és zárja le a fedelét.
Lehajtható asztalok
Az első ülések háttámláin találhatók.
Nyitáshoz hajtsa fel kattanásig.
A lehajtáshoz határozottan nyomja
lefelé az ellenállási ponton túl.
Ne helyezzen nehéz tárgyakat a
felhajtható asztalra.

Tárolás95Elakadásjelző háromszög
Az elakadásjelző háromszöget tároljaa csomagtér padlóján, a
csomagtérajtó előtt lévő
tárolórekeszben.
Elsősegélykészlet Az elsősegélycsomagot és a
láthatósági mellényt a vezetőülés
alatt tárolja.
Használja a pántokat a rögzítéshez.
Egy másik verzión, az
elsősegélykészlet a vezetőülés alatti
tárolódobozban található.
Csúsztassa ki a rolót a doboz
nyitásához vagy zárásához.

96TárolásTetőcsomagtartóBiztonsági okokból és a tető
sérülésének elkerülése érdekében javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon. Bővebb információért forduljon
márkaszervizéhez.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.Tetőcsomagtartó felszerelése
Tetősínnel rendelkező járművek
Rögzítse a tetőcsomagtartót az ábrán nyilakkal jelzett lyukaknál.
Tetősínnel nem rendelkező járművek
Egy tetőcsomagtartó rögzítéséhez
nyissa ki a tetőpántokon lévő
fedeleket. Szerelje be az
előírásoknak megfelelően a rögzítési biztosítókat a jelzett rögzítőbe, az
ábrának megfelelően.

Tárolás97Rakodási tanácsok
■A csomagtérben a nehéz tárgyakat
helyezze a háttámlákhoz a lehető
legközelebb. Győződjön meg róla,
hogy a háttámlák megfelelően
rögzítve vannak. Ha egymásra helyezi a tárgyakat, a
nehezebbeket tegye alulra.
■ A tárgyakat rögzítse hevederekkel a rögzítőszemekhez 3 91.
■ A mozgó tárgyakat a csúszkálás elkerülése érdekében rögzítse a
csomagtérben.
■ Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
■ Ne helyezzen semmilyen tárgyat a csomagtérrolóra vagy a
műszerfalra.
■ A rakomány nem akadályozhatja a pedálok, a kézifék és a
sebességváltó használatát, és nem zavarhatja a gépkocsivezető
szabad mozgását. Ne tartson
rögzítetlen tárgyakat az utastérben.
■ Ne közlekedjen nyitott csomagtérajtóval.9 Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépkocsiban, illetve a
csomagokban.
■ A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 285) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a gépkocsi
adatait a kézikönyv elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90 %-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres tömeget.
■ Tetőcsomagtartón való szállításnál megnövekszik a gépkocsi
oldalszél-érzékenysége és
magasabbra kerül a súlypontja,
ezáltal megváltoznak a
menettulajdonságai. Egyenletesen
rendezze el a csomagokat és
megfelelően rögzítse
hevederekkel. A gumiabroncsok
levegőnyomását állítsa be a
terhelésnek megfelelően, és a

98Tárolás
gépkocsi sebességét is a szerint
válassza meg. Gyakran ellenőrizze és feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A tetősín nélküli járművek
maximális tetőterhelése 75 kg, míg
a tetősínnel rendelkező
járműveken 100 kg. A tetőterhelés
a csomagtartó és a szállítmány
együttes tömege.
