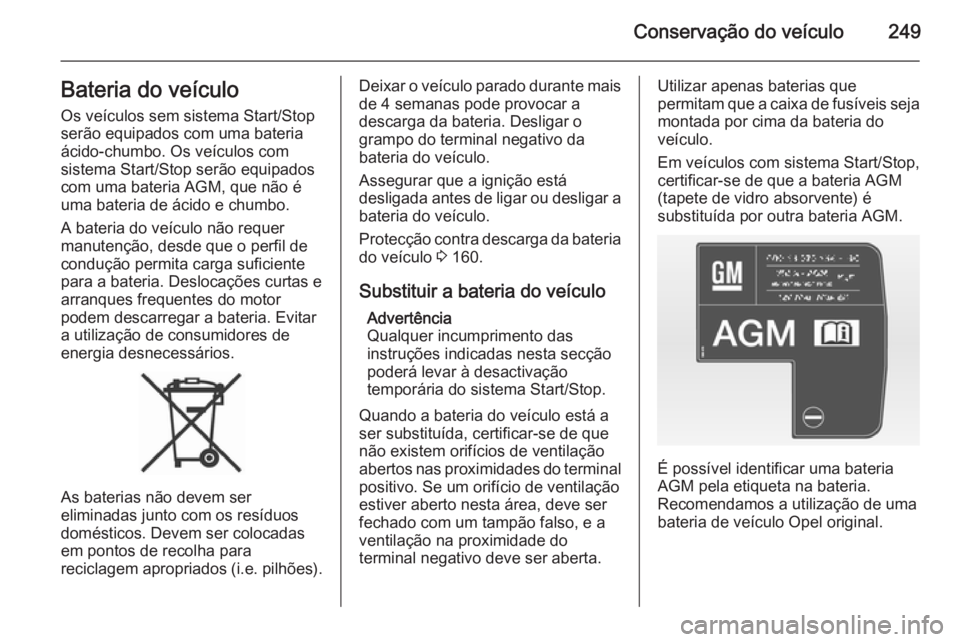

Conservação do veículo249Bateria do veículo
Os veículos sem sistema Start/Stop
serão equipados com uma bateria
ácido-chumbo. Os veículos com
sistema Start/Stop serão equipados
com uma bateria AGM, que não é
uma bateria de ácido e chumbo.
A bateria do veículo não requer
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria. Evitar
a utilização de consumidores de
energia desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria do veículo 3 160.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a
ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.Utilizar apenas baterias que
permitam que a caixa de fusíveis seja
montada por cima da bateria do
veículo.
Em veículos com sistema Start/Stop,
certificar-se de que a bateria AGM
(tapete de vidro absorvente) é
substituída por outra bateria AGM.
É possível identificar uma bateria
AGM pela etiqueta na bateria.
Recomendamos a utilização de uma
bateria de veículo Opel original.

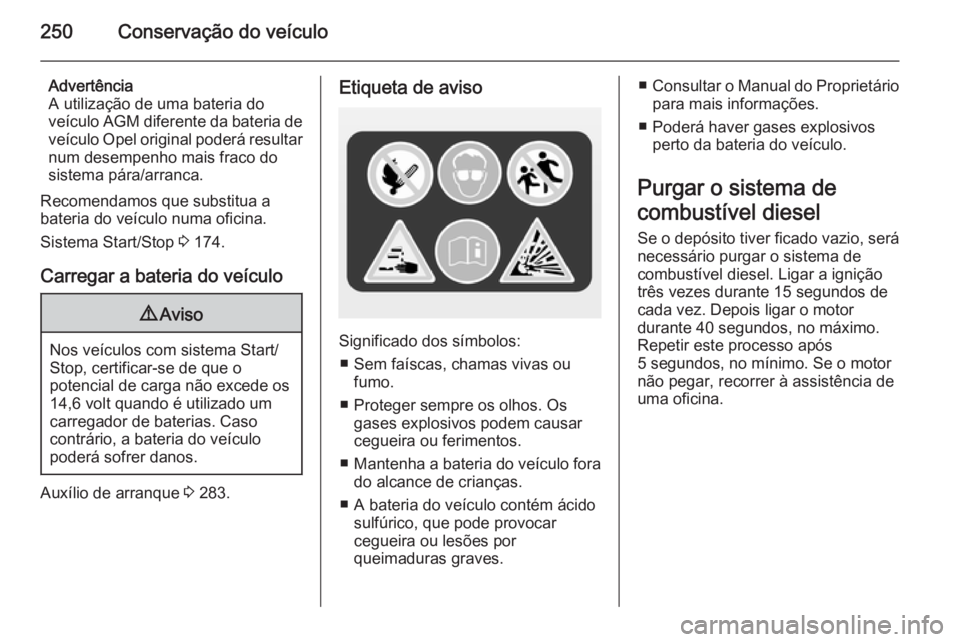

250Conservação do veículo
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar
num desempenho mais fraco do
sistema pára/arranca.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 174.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 283.
Etiqueta de aviso
Significado dos símbolos:
■ Sem faíscas, chamas vivas ou fumo.
■ Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
■ Mantenha a bateria do veículo fora
do alcance de crianças.
■ A bateria do veículo contém ácido sulfúrico, que pode provocar
cegueira ou lesões por
queimaduras graves.
■ Consultar o Manual do Proprietário
para mais informações.
■ Poderá haver gases explosivos perto da bateria do veículo.
Purgar o sistema de
combustível diesel
Se o depósito tiver ficado vazio, será
necessário purgar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir este processo após
5 segundos, no mínimo. Se o motor
não pegar, recorrer à assistência de
uma oficina.

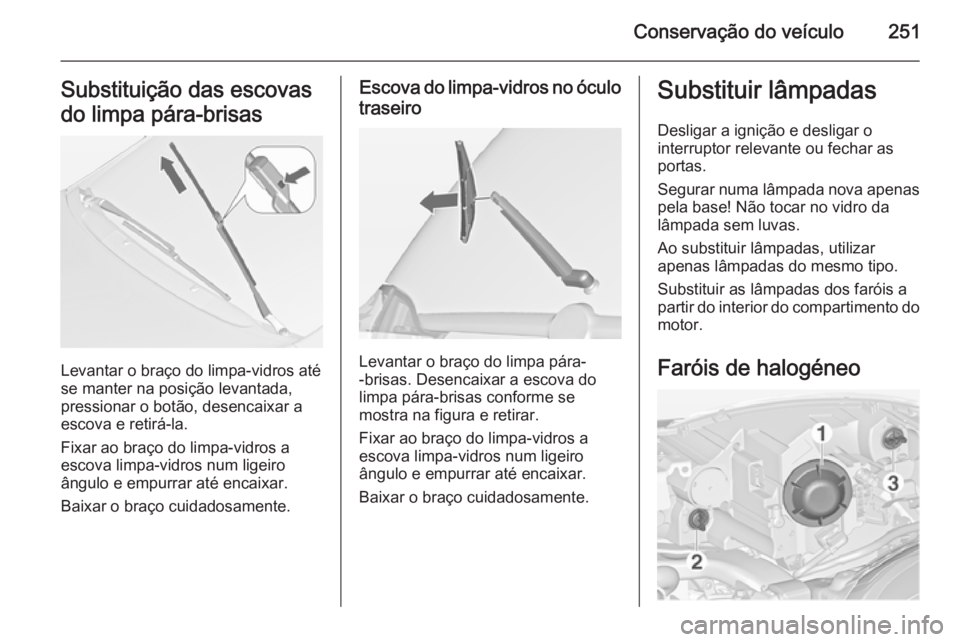

Conservação do veículo251Substituição das escovas
do limpa pára-brisas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base! Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Faróis de halogéneo

252Conservação do veículo
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Indicadores de mudança de direcção dianteiros (2) .
Luzes laterais/luzes de condução
diurna (3) .
Luzes de médios/máximos (1) 1. Rodar a tampa (1) para a esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o suporte da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Indicadores de mudança de
direcção dianteiros (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.

Conservação do veículo253
2. Remover a lâmpada docasquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (3)
1. Rodar o casquilho da lâmpada (3)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.

254Conservação do veículoIluminação dianteira
adaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
Iluminação em curvas (1)
Indicadores de mudança de direcção
dianteiros (2) .
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não podem ser substituídas.
Iluminação de cantos (1) 1. Rodar a tampa (1) para a esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo255
Indicadores de mudança de
direcção dianteiros (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Faróis de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.1. Retirar os parafusos exteriores da
cobertura, assinalados com as
setas.

256Conservação do veículo
2. Afastar a cobertura.Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
reflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
5. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura com parafusos.
2. Retirar os parafusos assinaladoscom as setas.

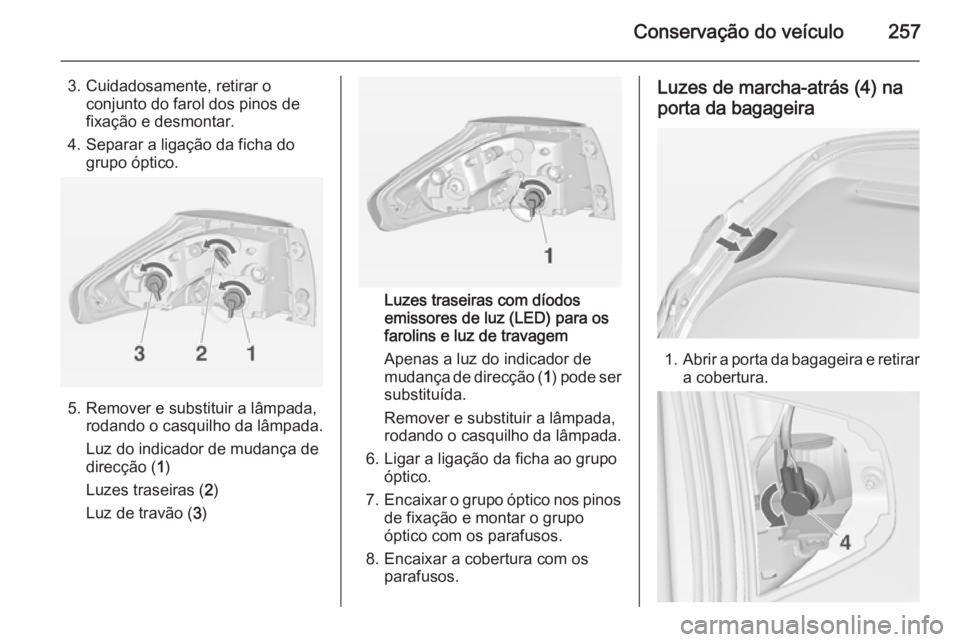

Conservação do veículo257
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.
4. Separar a ligação da ficha do grupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada, rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.

258Conservação do veículo
2.Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas
Ligar a ignição, accionar e verificar
todos os faróis.
