OPEL ZAFIRA C 2014 Omaniku käsiraamat (in Estonian)

Panipaigad89Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ■ adapteritest,
■ võrktaskutest,
■ konksudest,
■ muudetava asendiga eraldusvõrgust.
Komponendid kinnitatakse adapterite ja konksude abil kahe külgpaneelides
oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga
eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

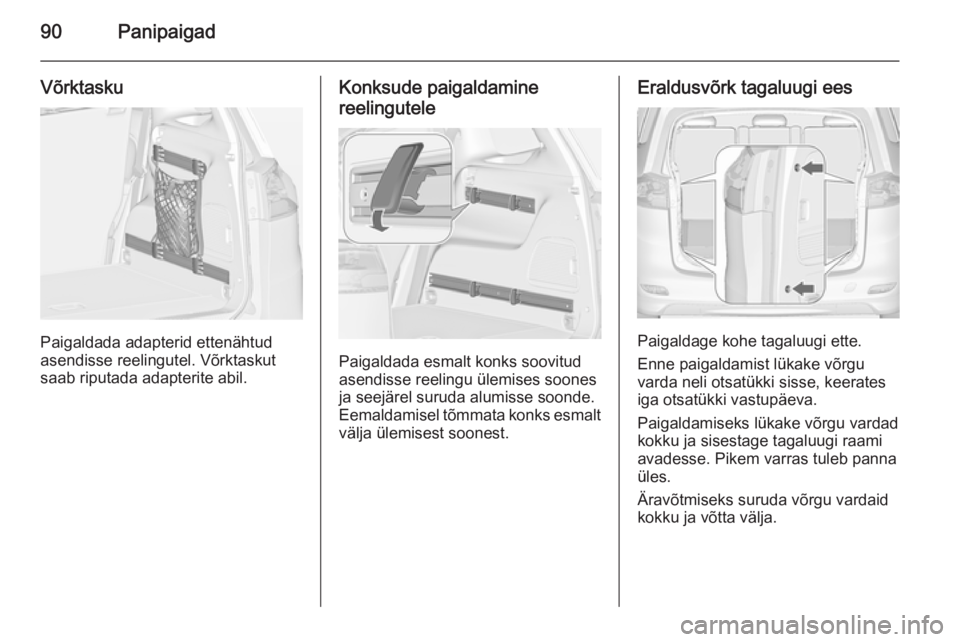

90Panipaigad
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Eraldusvõrk tagaluugi ees
Paigaldage kohe tagaluugi ette.
Enne paigaldamist lükake võrgu
varda neli otsatükki sisse, keerates
iga otsatükki vastupäeva.
Paigaldamiseks lükake võrgu vardad
kokku ja sisestage tagaluugi raami
avadesse. Pikem varras tuleb panna
üles.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta välja.

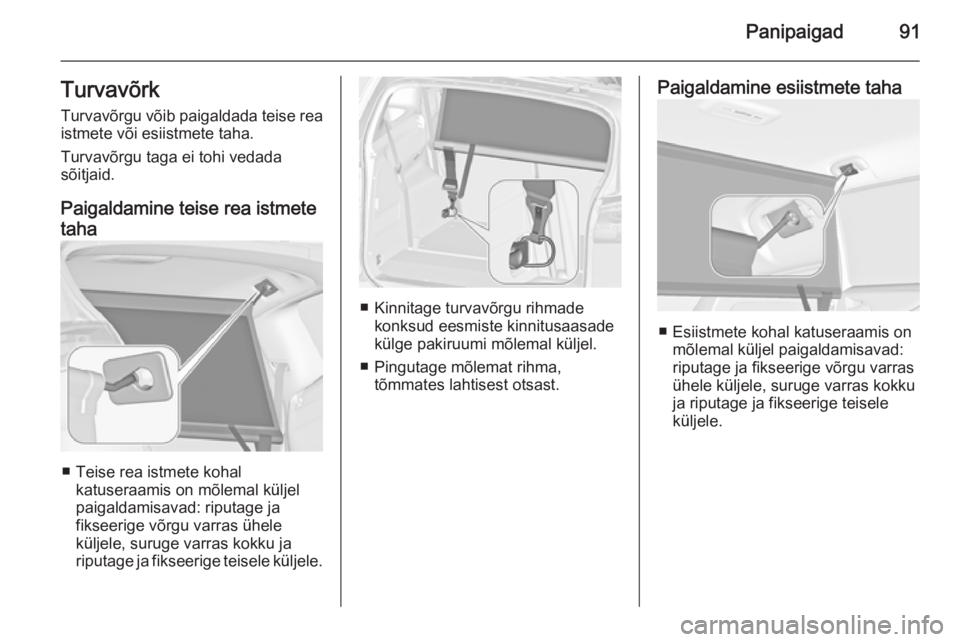

Panipaigad91Turvavõrk
Turvavõrgu võib paigaldada teise rea istmete või esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine teise rea istmete
taha
■ Teise rea istmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele küljele.
■ Kinnitage turvavõrgu rihmade konksud eesmiste kinnitusaasade
külge pakiruumi mõlemal küljel.
■ Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Paigaldamine esiistmete taha
■ Esiistmete kohal katuseraamis on mõlemal küljel paigaldamisavad:
riputage ja fikseerige võrgu varras
ühele küljele, suruge varras kokku
ja riputage ja fikseerige teisele
küljele.

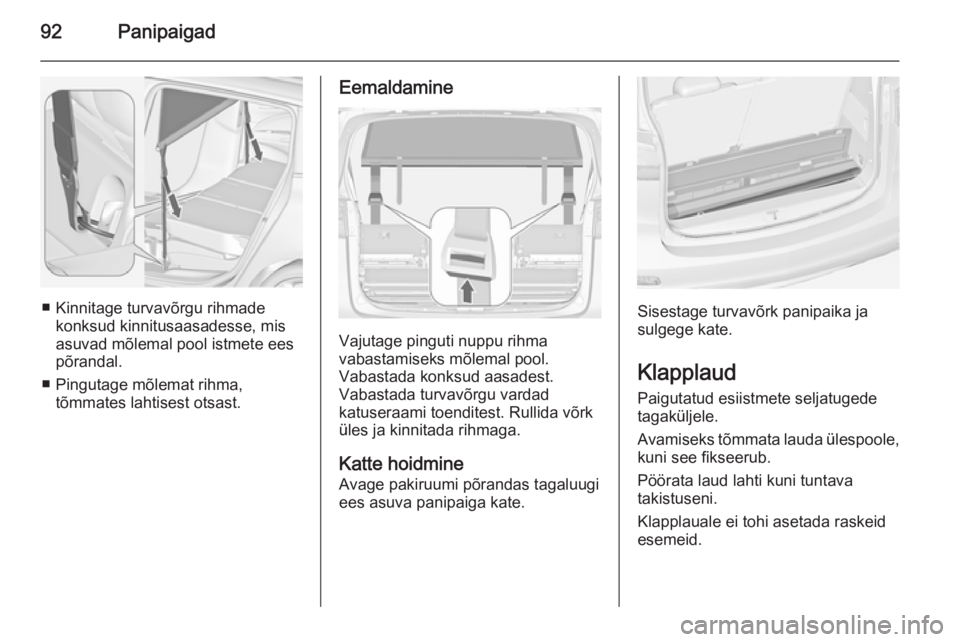

92Panipaigad
■ Kinnitage turvavõrgu rihmadekonksud kinnitusaasadesse, mis
asuvad mõlemal pool istmete ees
põrandal.
■ Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Eemaldamine
Vajutage pinguti nuppu rihma
vabastamiseks mõlemal pool.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest. Rullida võrk
üles ja kinnitada rihmaga.
Katte hoidmine
Avage pakiruumi põrandas tagaluugi
ees asuva panipaiga kate.
Sisestage turvavõrk panipaika ja
sulgege kate.
Klapplaud Paigutatud esiistmete seljatugede
tagaküljele.
Avamiseks tõmmata lauda ülespoole,
kuni see fikseerub.
Pöörata laud lahti kuni tuntava
takistuseni.
Klapplauale ei tohi asetada raskeid
esemeid.

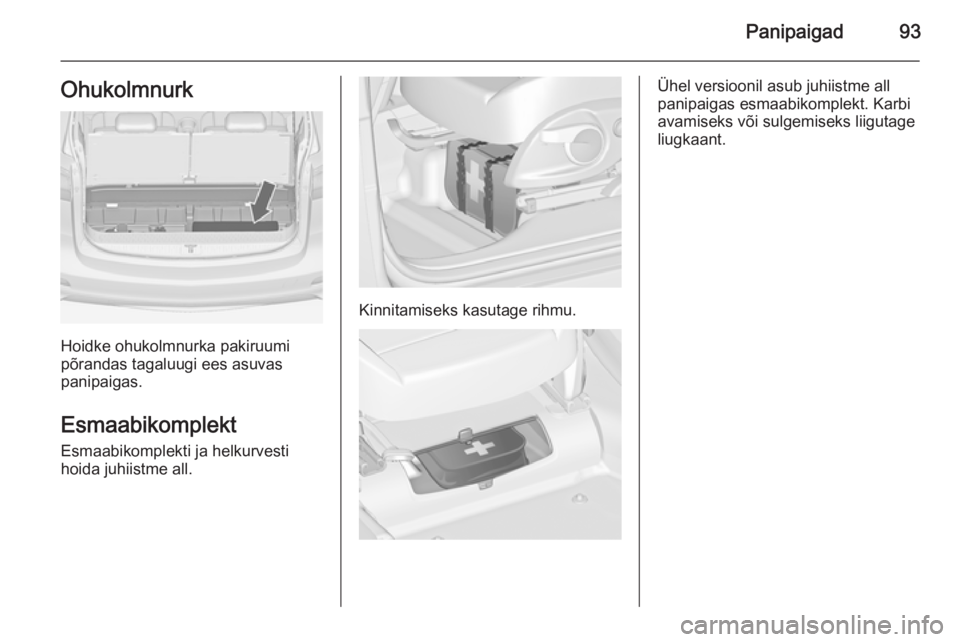

Panipaigad93Ohukolmnurk
Hoidke ohukolmnurka pakiruumi
põrandas tagaluugi ees asuvas
panipaigas.
Esmaabikomplekt
Esmaabikomplekti ja helkurvesti
hoida juhiistme all.
Kinnitamiseks kasutage rihmu.
Ühel versioonil asub juhiistme all
panipaigas esmaabikomplekt. Karbi
avamiseks või sulgemiseks liigutage
liugkaant.

94PanipaigadKatusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katuseraami paigaldamine
Katuseraamiga sõidukidKinnitage katuseraam avade
piirkonda, mis on joonisel nooltega
näidatud.
Katuseraamita sõidukid
Katuseraami kinnitamiseks avage
katuseliistudes olevad korgid.
Sisestage paigaldamisvahendid
vastavalt juhistele joonisel näidatud
kinnitusse.
Koormusteave
■ Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud. Kui
esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 89.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.

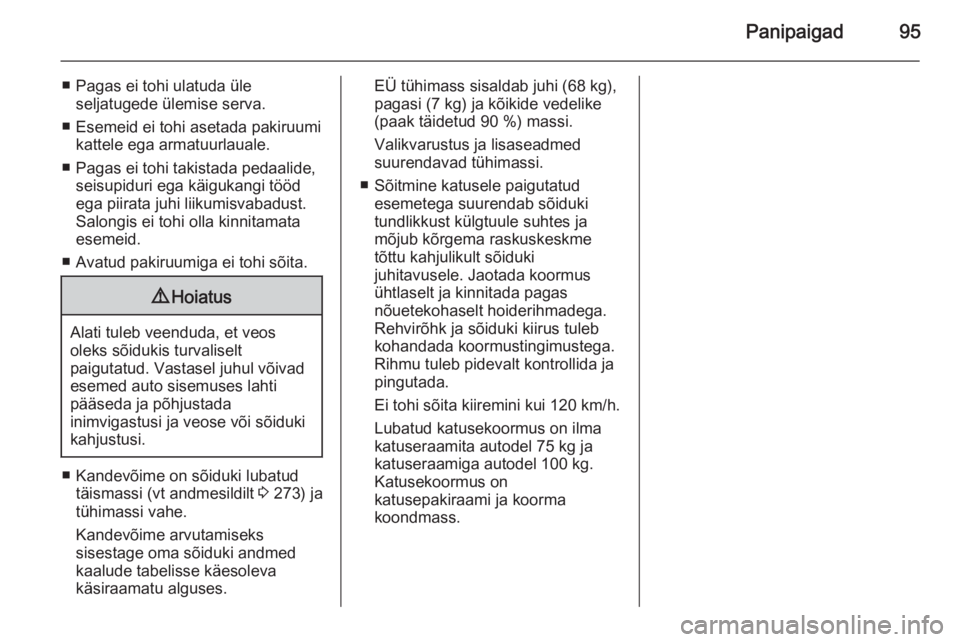

Panipaigad95
■ Pagas ei tohi ulatuda üleseljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust. Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 273) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on ilma
katuseraamita autodel 75 kg ja
katuseraamiga autodel 100 kg. Katusekoormus on
katusepakiraami ja koorma
koondmass.

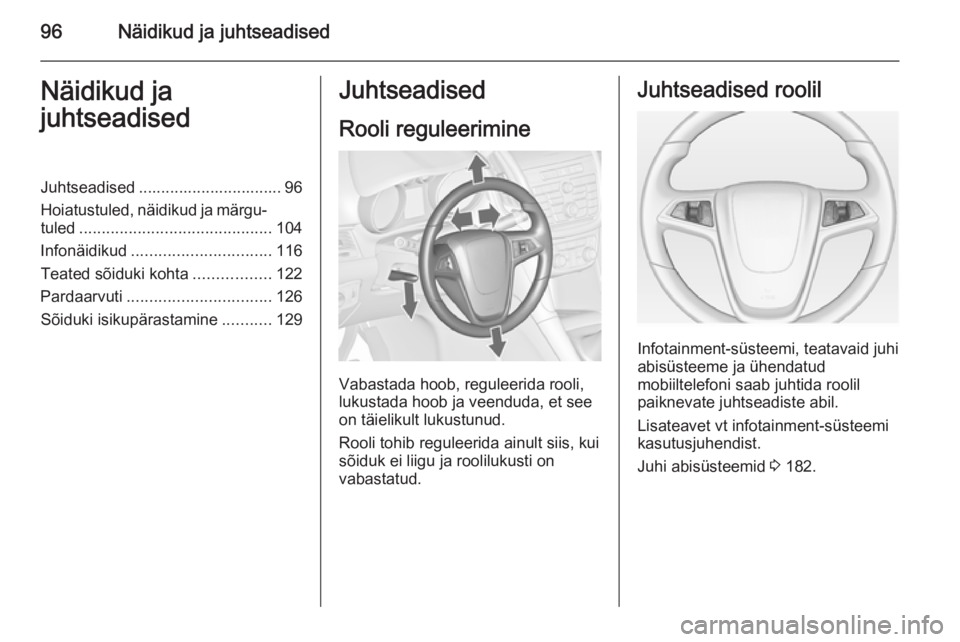

96Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 96
Hoiatustuled, näidikud ja märgu‐
tuled ........................................... 104
Infonäidikud ............................... 116
Teated sõiduki kohta .................122
Pardaarvuti ................................ 126
Sõiduki isikupärastamine ...........129Juhtseadised
Rooli reguleerimine
Vabastada hoob, reguleerida rooli,
lukustada hoob ja veenduda, et see
on täielikult lukustunud.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi, teatavaid juhi
abisüsteeme ja ühendatud
mobiiltelefoni saab juhtida roolil
paiknevate juhtseadiste abil.
Lisateavet vt infotainment-süsteemi kasutusjuhendist.
Juhi abisüsteemid 3 182.

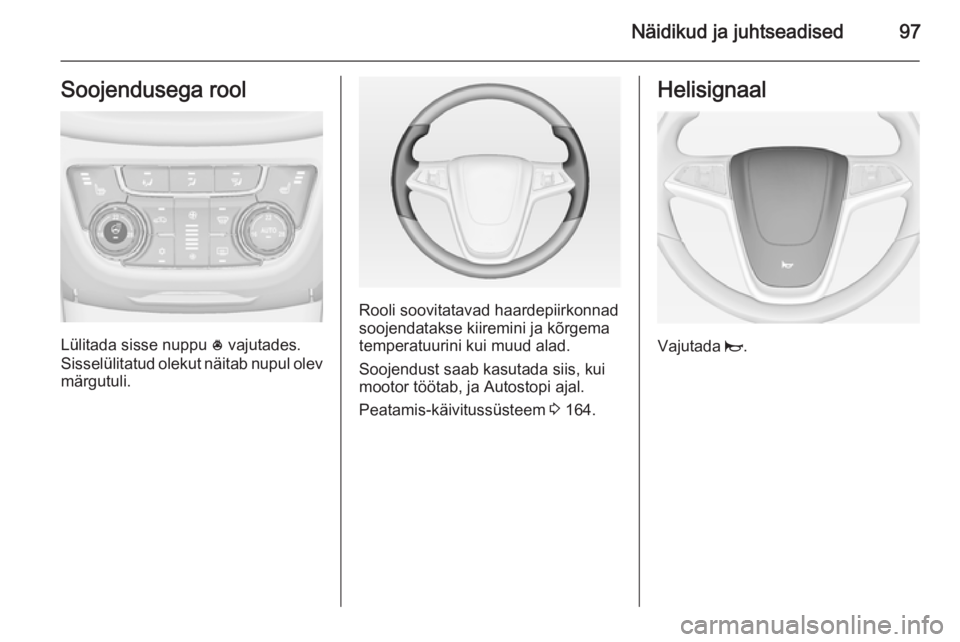

Näidikud ja juhtseadised97Soojendusega rool
Lülitada sisse nuppu * vajutades.
Sisselülitatud olekut näitab nupul olev märgutuli.
Rooli soovitatavad haardepiirkonnad
soojendatakse kiiremini ja kõrgema
temperatuurini kui muud alad.
Soojendust saab kasutada siis, kui
mootor töötab, ja Autostopi ajal.
Peatamis-käivitussüsteem 3 164.
Helisignaal
Vajutada j.

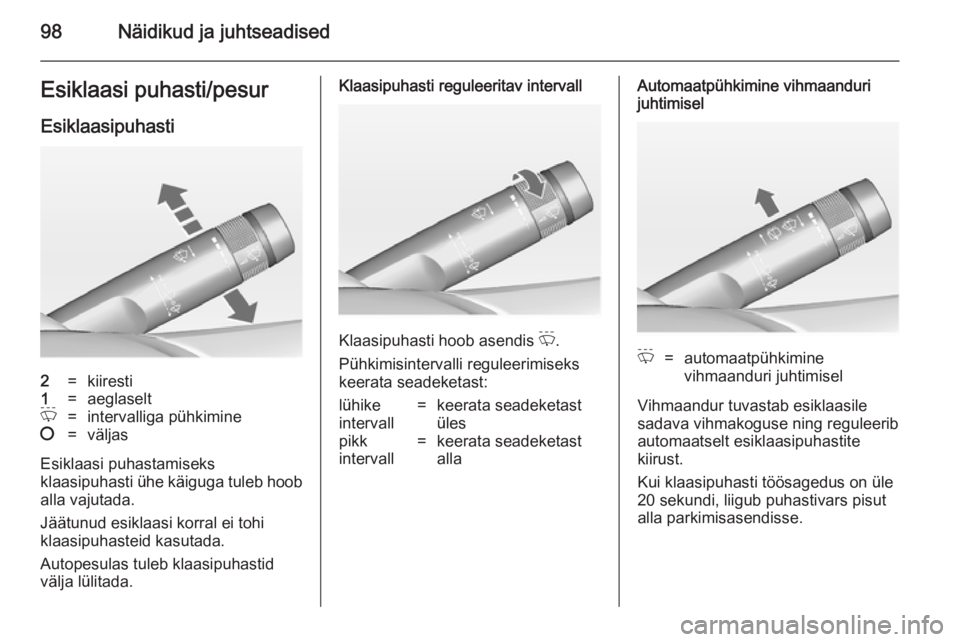

98Näidikud ja juhtseadisedEsiklaasi puhasti/pesur
Esiklaasipuhasti2=kiiresti1=aeglaseltP=intervalliga pühkimine§=väljas
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada.
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Klaasipuhasti reguleeritav intervall
Klaasipuhasti hoob asendis P.
Pühkimisintervalli reguleerimiseks
keerata seadeketast:
lühike
intervall=keerata seadeketast
ülespikk
intervall=keerata seadeketast
allaAutomaatpühkimine vihmaanduri
juhtimiselP=automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Kui klaasipuhasti töösagedus on üle
20 sekundi, liigub puhastivars pisut
alla parkimisasendisse.
