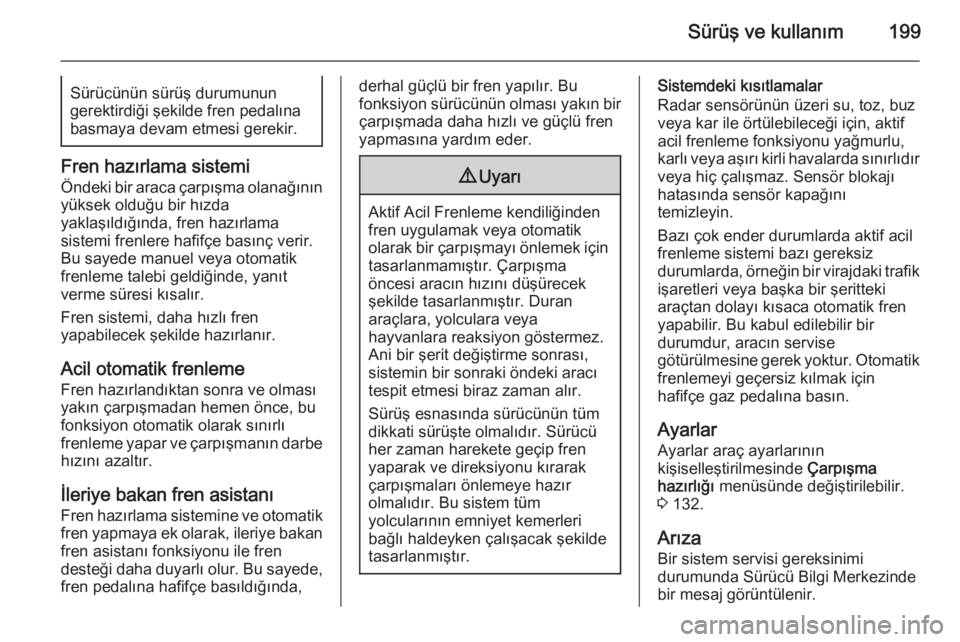

Sürüş ve kullanım199Sürücünün sürüş durumunun
gerektirdiği şekilde fren pedalına
basmaya devam etmesi gerekir.
Fren hazırlama sistemi
Öndeki bir araca çarpışma olanağının yüksek olduğu bir hızda
yaklaşıldığında, fren hazırlama
sistemi frenlere hafifçe basınç verir.
Bu sayede manuel veya otomatik
frenleme talebi geldiğinde, yanıt
verme süresi kısalır.
Fren sistemi, daha hızlı fren
yapabilecek şekilde hazırlanır.
Acil otomatik frenleme Fren hazırlandıktan sonra ve olması
yakın çarpışmadan hemen önce, bu
fonksiyon otomatik olarak sınırlı
frenleme yapar ve çarpışmanın darbe hızını azaltır.
İleriye bakan fren asistanı
Fren hazırlama sistemine ve otomatik
fren yapmaya ek olarak, ileriye bakan
fren asistanı fonksiyonu ile fren
desteği daha duyarlı olur. Bu sayede, fren pedalına hafifçe basıldığında,
derhal güçlü bir fren yapılır. Bu
fonksiyon sürücünün olması yakın bir çarpışmada daha hızlı ve güçlü fren
yapmasına yardım eder.9 Uyarı
Aktif Acil Frenleme kendiliğinden
fren uygulamak veya otomatik
olarak bir çarpışmayı önlemek için tasarlanmamıştır. Çarpışma
öncesi aracın hızını düşürecek
şekilde tasarlanmıştır. Duran
araçlara, yolculara veya
hayvanlara reaksiyon göstermez.
Ani bir şerit değiştirme sonrası,
sistemin bir sonraki öndeki aracı
tespit etmesi biraz zaman alır.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
her zaman harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye hazır
olmalıdır. Bu sistem tüm
yolcularının emniyet kemerleri
bağlı haldeyken çalışacak şekilde
tasarlanmıştır.
Sistemdeki kısıtlamalar
Radar sensörünün üzeri su, toz, buz
veya kar ile örtülebileceği için, aktif
acil frenleme fonksiyonu yağmurlu, karlı veya aşırı kirli havalarda sınırlıdır veya hiç çalışmaz. Sensör blokajı
hatasında sensör kapağını
temizleyin.
Bazı çok ender durumlarda aktif acil
frenleme sistemi bazı gereksiz
durumlarda, örneğin bir virajdaki trafik
işaretleri veya başka bir şeritteki
araçtan dolayı kısaca otomatik fren
yapabilir. Bu kabul edilebilir bir
durumdur, aracın servise
götürülmesine gerek yoktur. Otomatik
frenlemeyi geçersiz kılmak için
hafifçe gaz pedalına basın.
Ayarlar
Ayarlar araç ayarlarının
kişiselleştirilmesinde Çarpışma
hazırlığı menüsünde değiştirilebilir.
3 132.
Arıza
Bir sistem servisi gereksinimi
durumunda Sürücü Bilgi Merkezinde
bir mesaj görüntülenir.

200Sürüş ve kullanım

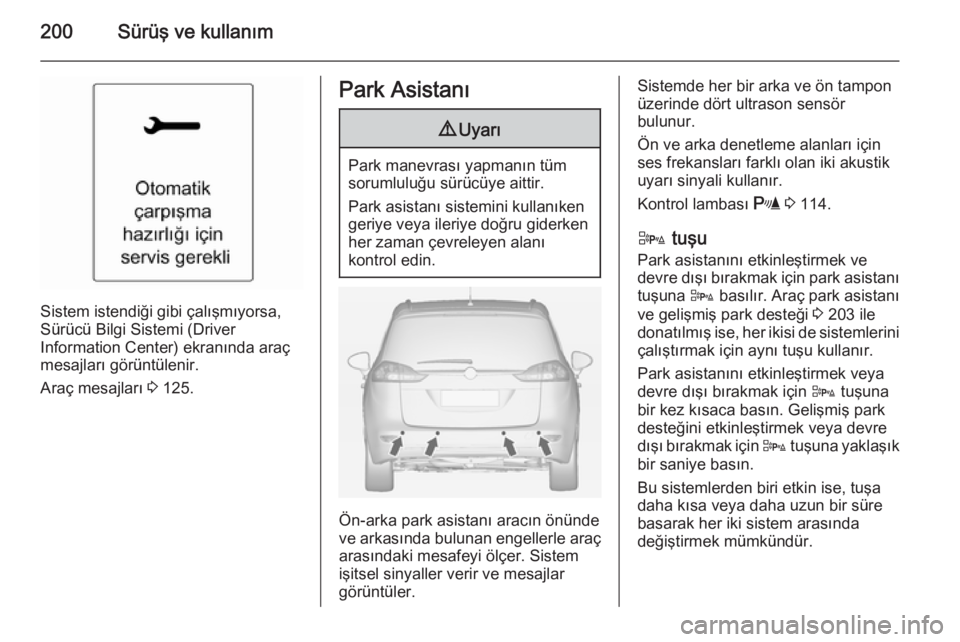

Sistem istendiği gibi çalışmıyorsa,
Sürücü Bilgi Sistemi (Driver
Information Center) ekranında araç
mesajları görüntülenir.
Araç mesajları 3 125.
Park Asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç
arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.
Kontrol lambası r 3 114.
D tuşu
Park asistanını etkinleştirmek ve
devre dışı bırakmak için park asistanı tuşuna D basılır. Araç park asistanı
ve gelişmiş park desteği 3 203 ile
donatılmış ise, her ikisi de sistemlerini
çalıştırmak için aynı tuşu kullanır.
Park asistanını etkinleştirmek veya
devre dışı bırakmak için D tuşuna
bir kez kısaca basın. Gelişmiş park
desteğini etkinleştirmek veya devre
dışı bırakmak için D tuşuna yaklaşık
bir saniye basın.
Bu sistemlerden biri etkin ise, tuşa daha kısa veya daha uzun bir süre basarak her iki sistem arasında
değiştirmek mümkündür.

Sürüş ve kullanım201

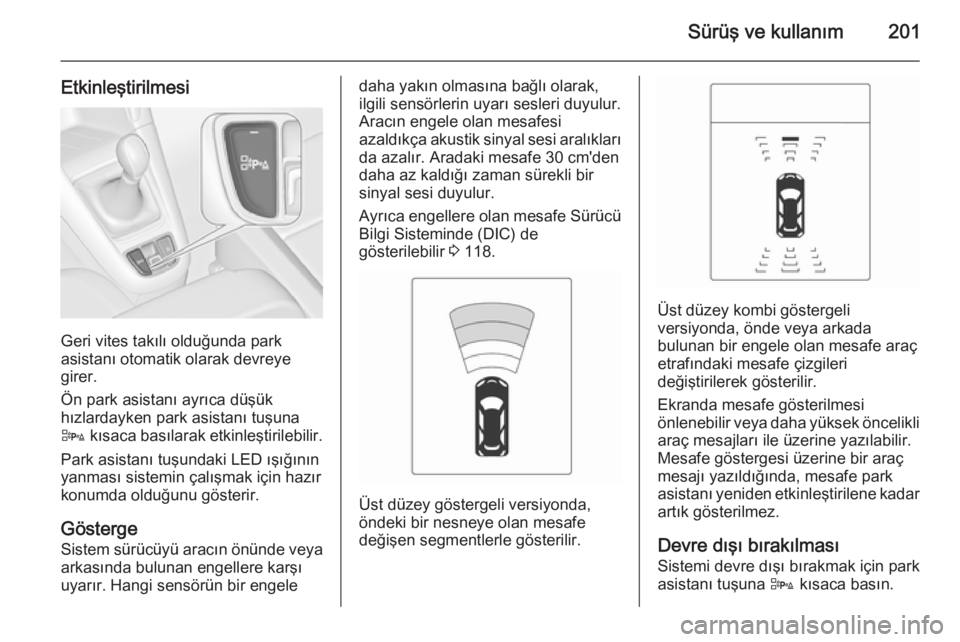

Etkinleştirilmesi
Geri vites takılı olduğunda park
asistanı otomatik olarak devreye
girer.
Ön park asistanı ayrıca düşük
hızlardayken park asistanı tuşuna
D kısaca basılarak etkinleştirilebilir.
Park asistanı tuşundaki LED ışığının
yanması sistemin çalışmak için hazır
konumda olduğunu gösterir.
Gösterge Sistem sürücüyü aracın önünde veyaarkasında bulunan engellere karşı
uyarır. Hangi sensörün bir engele
daha yakın olmasına bağlı olarak,
ilgili sensörlerin uyarı sesleri duyulur.
Aracın engele olan mesafesi
azaldıkça akustik sinyal sesi aralıkları
da azalır. Aradaki mesafe 30 cm'den
daha az kaldığı zaman sürekli bir
sinyal sesi duyulur.
Ayrıca engellere olan mesafe Sürücü
Bilgi Sisteminde (DIC) de
gösterilebilir 3 118.
Üst düzey göstergeli versiyonda,
öndeki bir nesneye olan mesafe
değişen segmentlerle gösterilir.
Üst düzey kombi göstergeli
versiyonda, önde veya arkada
bulunan bir engele olan mesafe araç
etrafındaki mesafe çizgileri
değiştirilerek gösterilir.
Ekranda mesafe gösterilmesi
önlenebilir veya daha yüksek öncelikli
araç mesajları ile üzerine yazılabilir.
Mesafe göstergesi üzerine bir araç
mesajı yazıldığında, mesafe park asistanı yeniden etkinleştirilene kadar artık gösterilmez.
Devre dışı bırakılması
Sistemi devre dışı bırakmak için park asistanı tuşuna D kısaca basın.

202Sürüş ve kullanım

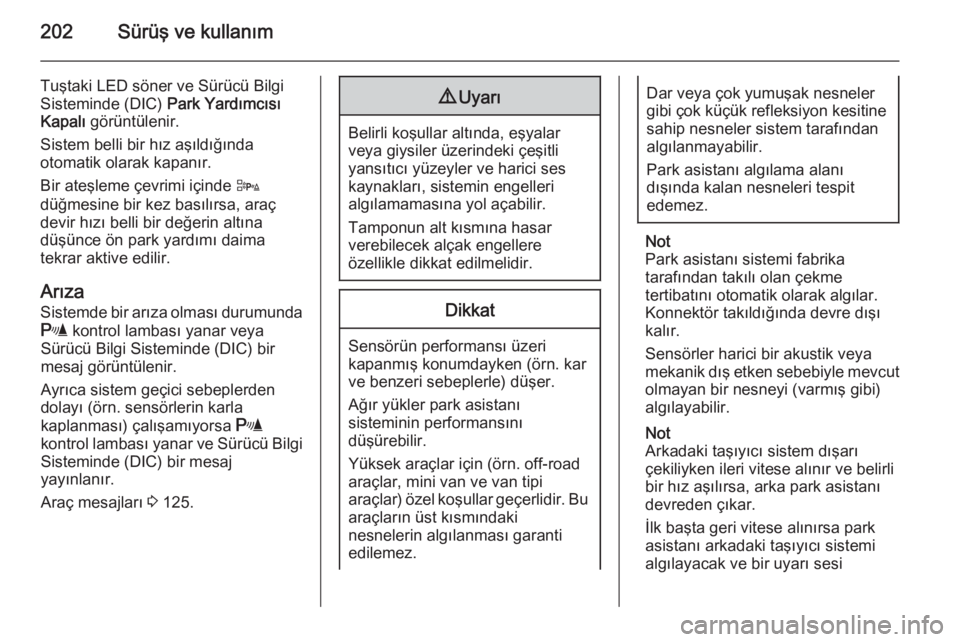

Tuştaki LED söner ve Sürücü Bilgi
Sisteminde (DIC) Park Yardımcısı
Kapalı görüntülenir.
Sistem belli bir hız aşıldığında
otomatik olarak kapanır.
Bir ateşleme çevrimi içinde D
düğmesine bir kez basılırsa, araç devir hızı belli bir değerin altına
düşünce ön park yardımı daima
tekrar aktive edilir.
Arıza
Sistemde bir arıza olması durumunda r kontrol lambası yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
mesaj görüntülenir.
Ayrıca sistem geçici sebeplerden
dolayı (örn. sensörlerin karla
kaplanması) çalışamıyorsa r
kontrol lambası yanar ve Sürücü Bilgi Sisteminde (DIC) bir mesaj
yayınlanır.
Araç mesajları 3 125.9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına hasar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sensörün performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örn. off-road
araçlar, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması garanti
edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park asistanı algılama alanı
dışında kalan nesneleri tespit
edemez.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensörler harici bir akustik veya
mekanik dış etken sebebiyle mevcut olmayan bir nesneyi (varmış gibi)
algılayabilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi

Sürüş ve kullanım203
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.

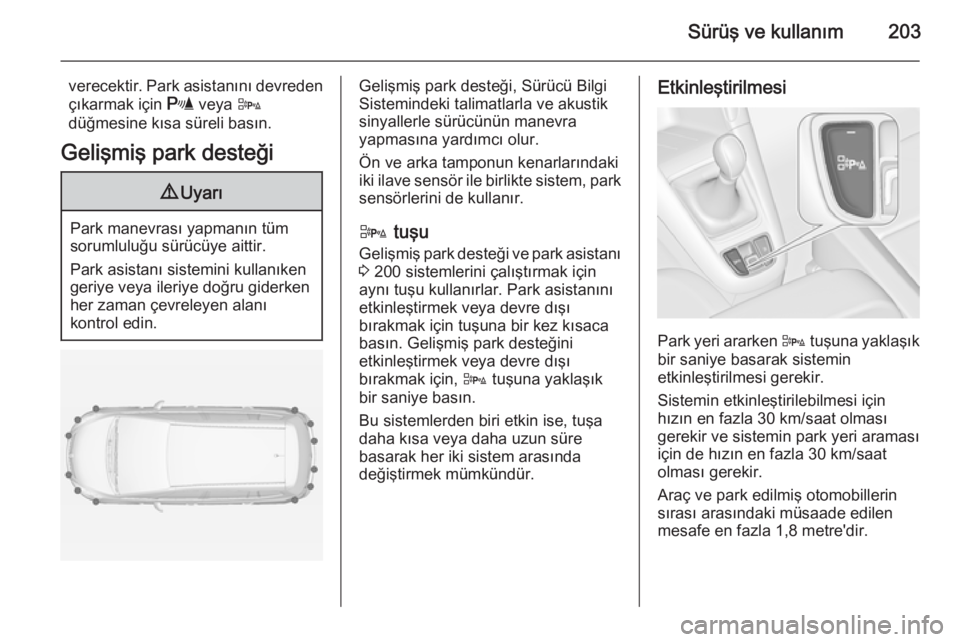

Gelişmiş park desteği9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki talimatlarla ve akustik
sinyallerle sürücünün manevra
yapmasına yardımcı olur.
Ön ve arka tamponun kenarlarındaki
iki ilave sensör ile birlikte sistem, park sensörlerini de kullanır.
D tuşu
Gelişmiş park desteği ve park asistanı 3 200 sistemlerini çalıştırmak için
aynı tuşu kullanırlar. Park asistanını
etkinleştirmek veya devre dışı
bırakmak için tuşuna bir kez kısaca
basın. Gelişmiş park desteğini
etkinleştirmek veya devre dışı
bırakmak için, D tuşuna yaklaşık
bir saniye basın.
Bu sistemlerden biri etkin ise, tuşa
daha kısa veya daha uzun süre
basarak her iki sistem arasında
değiştirmek mümkündür.Etkinleştirilmesi
Park yeri ararken D tuşuna yaklaşık
bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.

204Sürüş ve kullanım

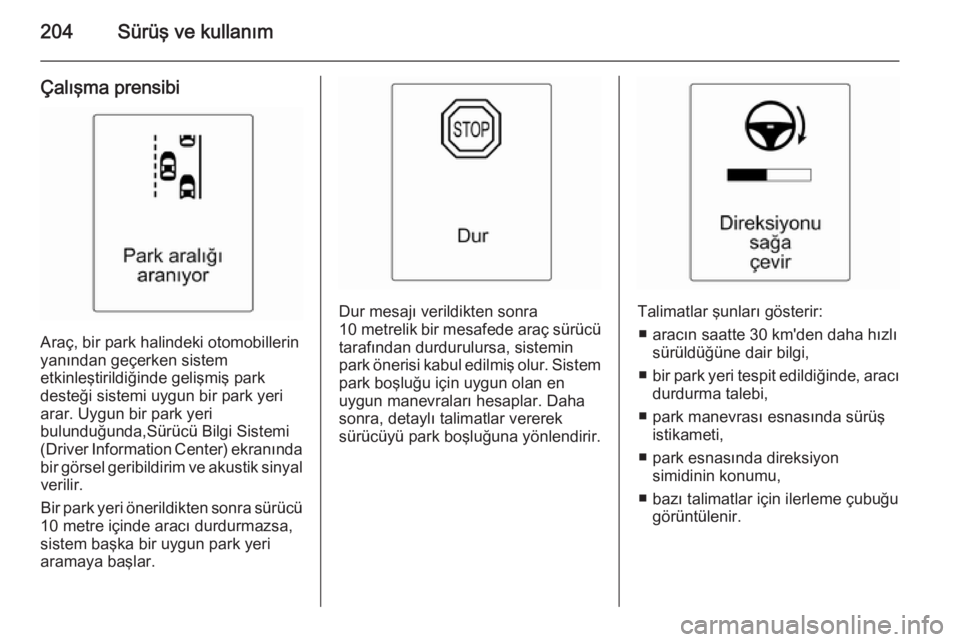

Çalışma prensibi
Araç, bir park halindeki otomobillerin
yanından geçerken sistem
etkinleştirildiğinde gelişmiş park
desteği sistemi uygun bir park yeri arar. Uygun bir park yeri
bulunduğunda,Sürücü Bilgi Sistemi
(Driver Information Center) ekranında bir görsel geribildirim ve akustik sinyalverilir.
Bir park yeri önerildikten sonra sürücü
10 metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri
aramaya başlar.
Dur mesajı verildikten sonra
10 metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.Talimatlar şunları gösterir:
■ aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi,
■ bir park yeri tespit edildiğinde, aracı
durdurma talebi,
■ park manevrası esnasında sürüş istikameti,
■ park esnasında direksiyon simidinin konumu,
■ bazı talimatlar için ilerleme çubuğu görüntülenir.

Sürüş ve kullanım205
Başarılı bir park etme manevrası, Sonkonum sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem yolcu tarafındaki park yerlerini tespit edecek şekilde ayarlanmıştır.
Sürücü tarafındaki park yerlerini
algılamak için, sürücü tarafı dönüş
sinyalini çalıştırın.
Görüntü öncelikleri
Gelişmiş park desteği aktif hale
getirdikten sonra, sürücü bilgi
sisteminde bir mesaj görüntülenir.
ör. Araç mesajları 3 125 daha
öncelikli mesajlar bekletilmeden
görüntülenir. SET/CLR tuşuna
basarak mesaj kabul edildikten sonra,
park asistanı mesajları tekrar
görüntülenir ve park etme işlemine
devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
■ D tuşuna yakl. bir saniye basarak
■ park etme manevrası başarıyla sonlandırıldığında
■ araç saatte 30 km'den daha hızlı sürüldüğünde
■ kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı ile
görüntülenecektir.Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
■ sistemde bir arıza olduğunda
■ sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında
■ sistem çalışmadığında

206Sürüş ve kullanım
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.
Park asistanı sistemlerinin
kullanılması ile ilgili önemli
hatırlatmalar9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sensörün performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örn. off-road
araçlar, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması garanti
edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park asistanı algılama alanı
dışında kalan nesneleri tespit
edemez.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.

Sürüş ve kullanım207
Not
Gelişmiş park desteğini ilk defa
kullanmadan önce, sistemin
otomatik olarak ayarlanabilmesi için
araç en az 40 km hızda sürülmelidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş
bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir. Sonra kör bölgede bir araç tespitedilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

208Sürüş ve kullanım
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 132.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.Arıza
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 273.
Sistemde bir arıza olduğunda veya sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (DIC) bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
