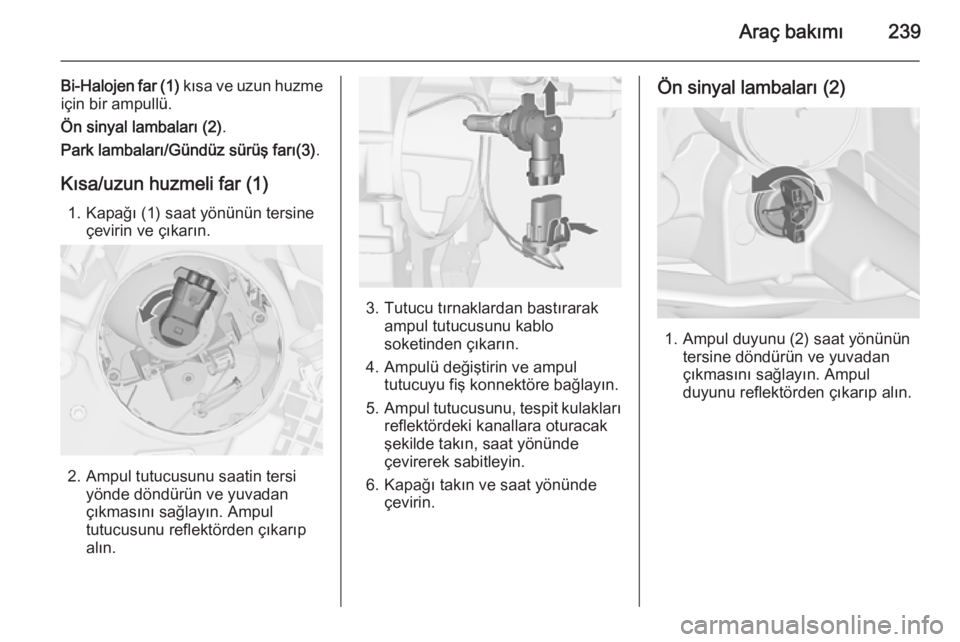

Araç bakımı239
Bi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Ön sinyal lambaları (2) .
Park lambaları/Gündüz sürüş farı(3) .
Kısa/uzun huzmeli far (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.

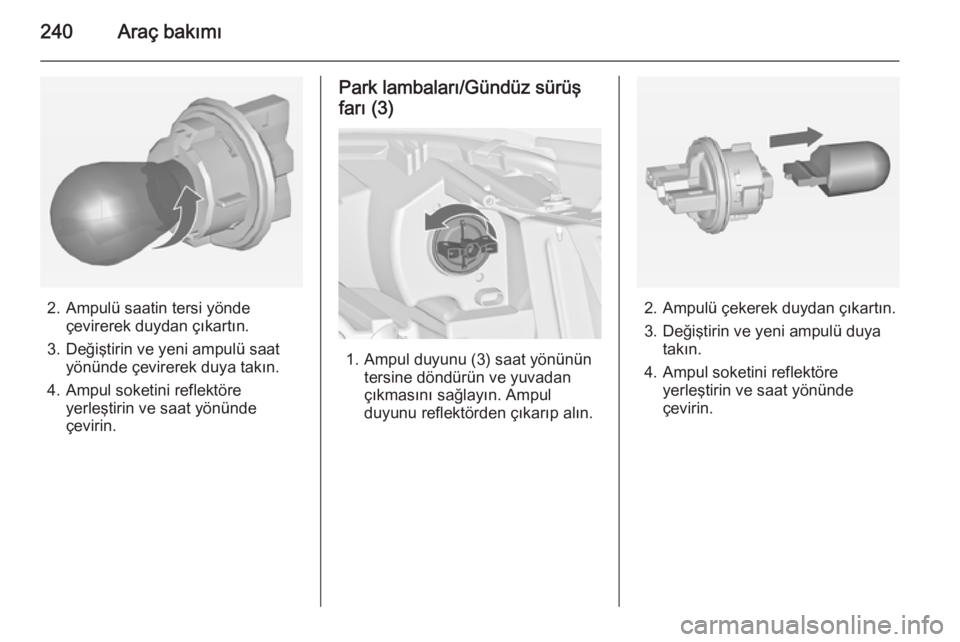

240Araç bakımı
2. Ampulü saatin tersi yöndeçevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Park lambaları/Gündüz sürüş
farı (3)
1. Ampul duyunu (3) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.

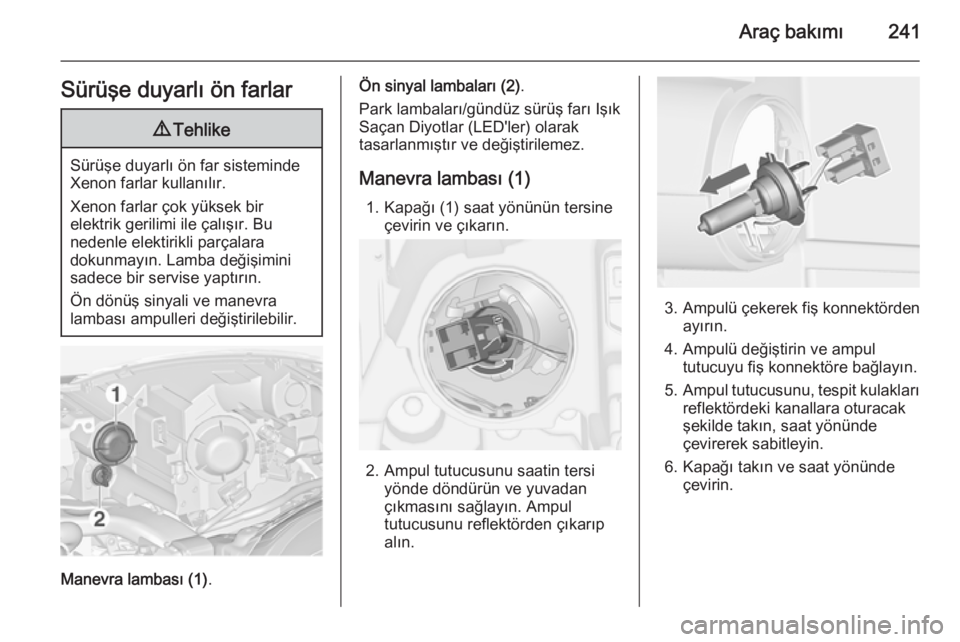

Araç bakımı241Sürüşe duyarlı ön farlar9Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Ön dönüş sinyali ve manevra
lambası ampulleri değiştirilebilir.
Manevra lambası (1) .
Ön sinyal lambaları (2) .
Park lambaları/gündüz sürüş farı Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra lambası (1) 1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Ampul tutucusunu, tespit kulakları
reflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

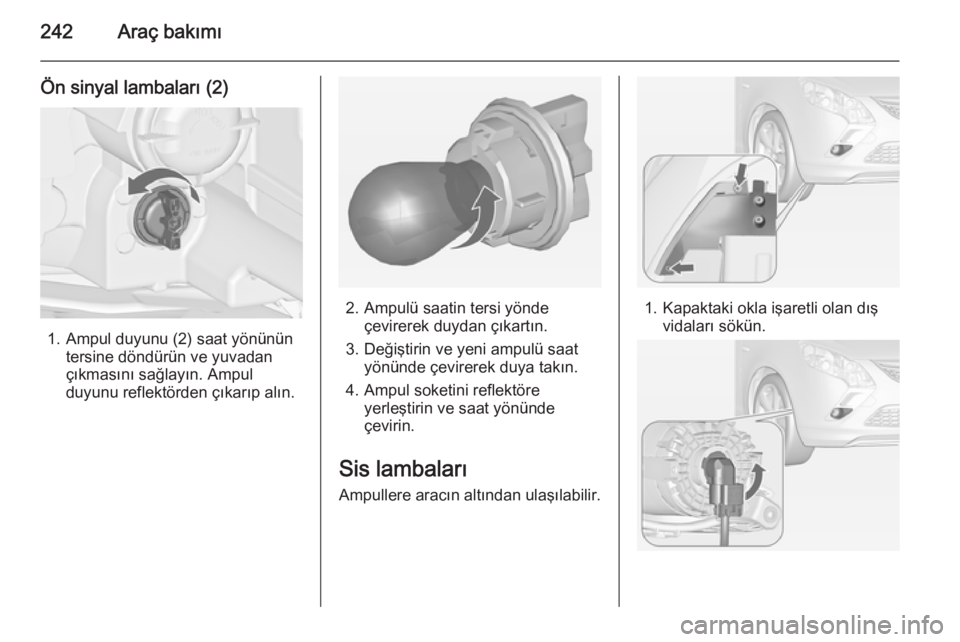

242Araç bakımı
Ön sinyal lambaları (2)
1. Ampul duyunu (2) saat yönününtersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sis lambaları
Ampullere aracın altından ulaşılabilir.1. Kapaktaki okla işaretli olan dış vidaları sökün.

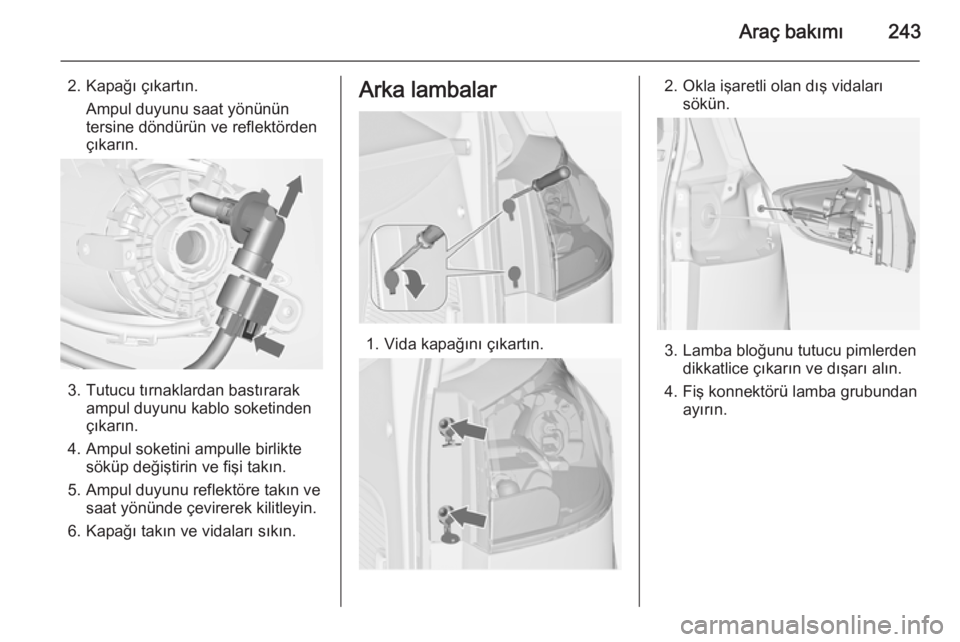

Araç bakımı243
2. Kapağı çıkartın.Ampul duyunu saat yönünün
tersine döndürün ve reflektörden
çıkarın.
3. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
5. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
6. Kapağı takın ve vidaları sıkın.
Arka lambalar
1. Vida kapağını çıkartın.
2. Okla işaretli olan dış vidaları sökün.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
4. Fiş konnektörü lamba grubundan ayırın.

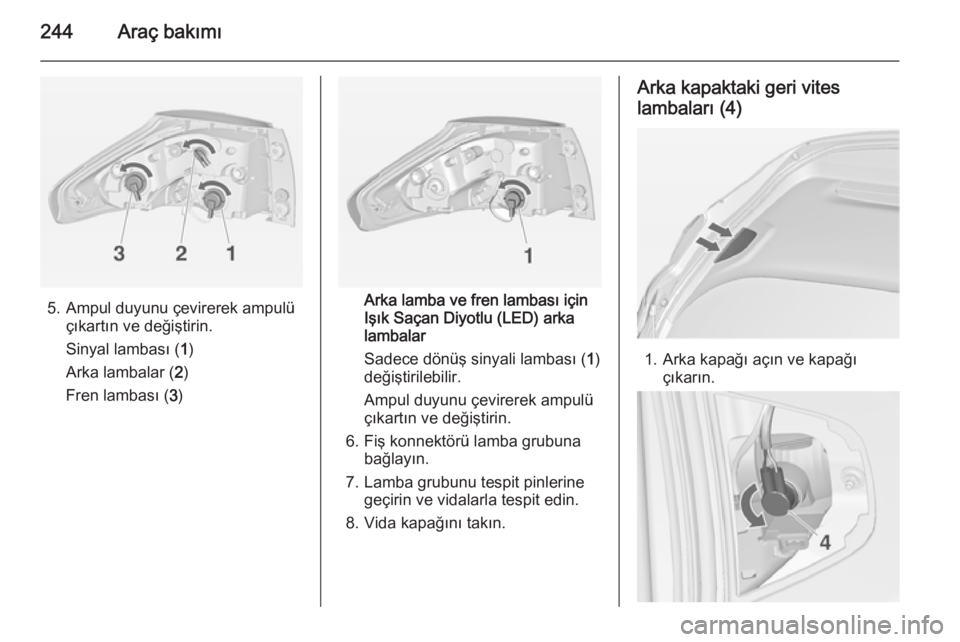

244Araç bakımı
5. Ampul duyunu çevirerek ampulüçıkartın ve değiştirin.
Sinyal lambası ( 1)
Arka lambalar ( 2)
Fren lambası ( 3)Arka lamba ve fren lambası için
Işık Saçan Diyotlu (LED) arka
lambalar
Sadece dönüş sinyali lambası ( 1)
değiştirilebilir.
Ampul duyunu çevirerek ampulü
çıkartın ve değiştirin.
6. Fiş konnektörü lamba grubuna bağlayın.
7. Lamba grubunu tespit pinlerine geçirin ve vidalarla tespit edin.
8. Vida kapağını takın.
Arka kapaktaki geri vites
lambaları (4)
1. Arka kapağı açın ve kapağı çıkarın.

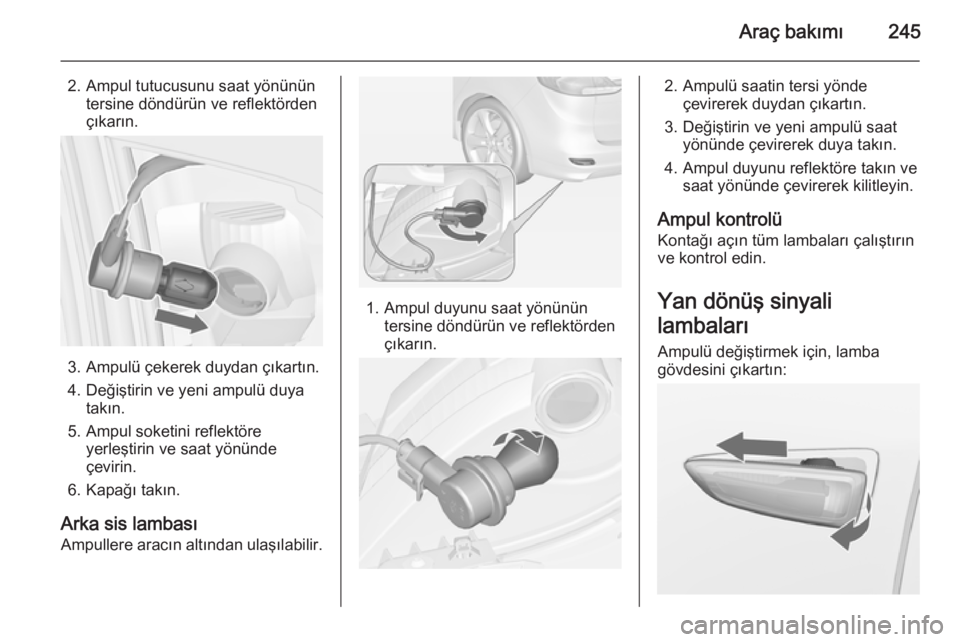

Araç bakımı245
2. Ampul tutucusunu saat yönününtersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü Kontağı açın tüm lambaları çalıştırınve kontrol edin.
Yan dönüş sinyali
lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:

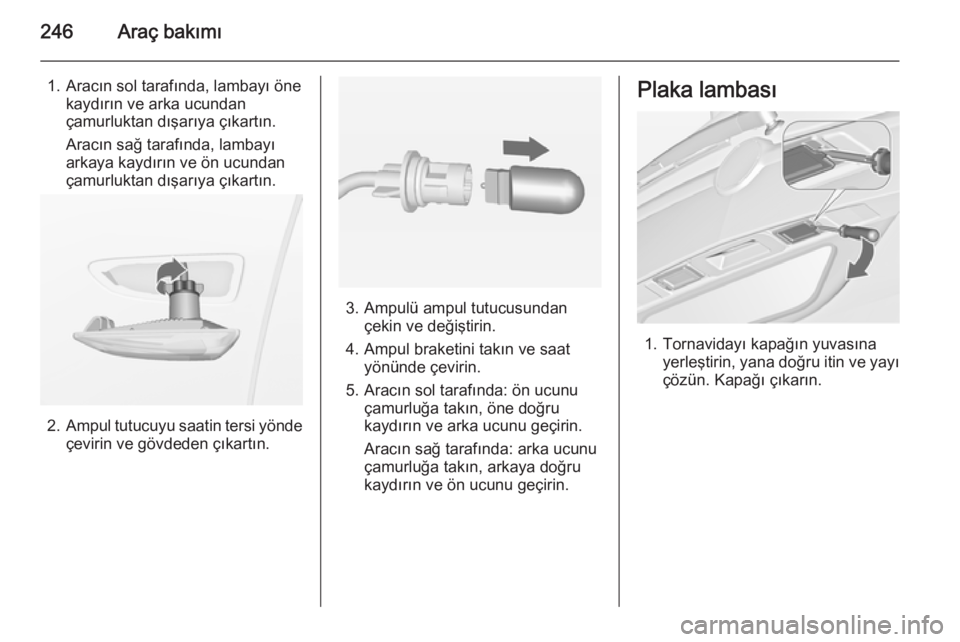

246Araç bakımı
1. Aracın sol tarafında, lambayı önekaydırın ve arka ucundan
çamurluktan dışarıya çıkartın.
Aracın sağ tarafında, lambayı
arkaya kaydırın ve ön ucundan
çamurluktan dışarıya çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Aracın sol tarafında: ön ucunu çamurluğa takın, öne doğru
kaydırın ve arka ucunu geçirin.
Aracın sağ tarafında: arka ucunu
çamurluğa takın, arkaya doğru
kaydırın ve ön ucunu geçirin.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.

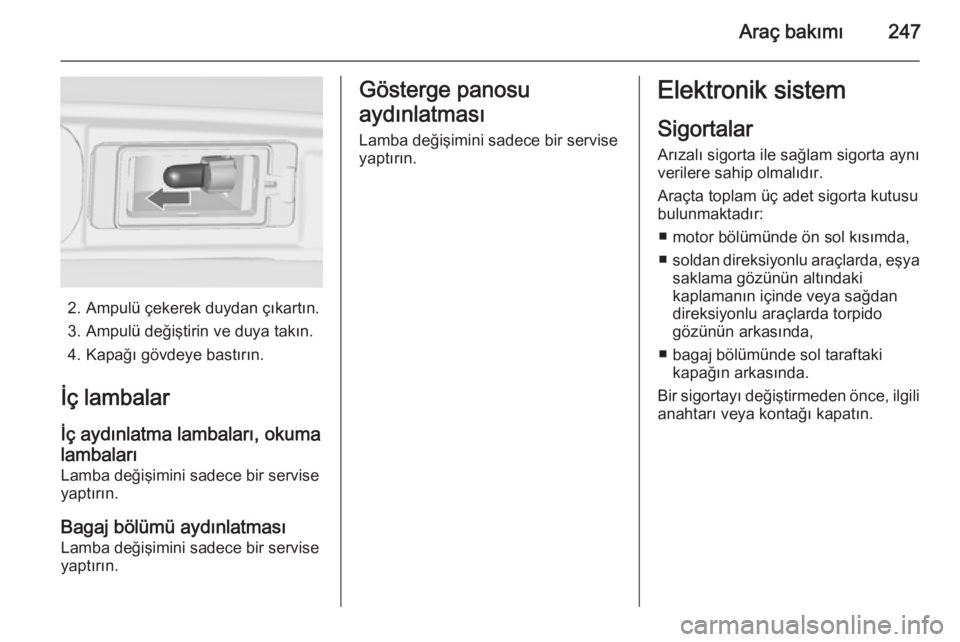

Araç bakımı247
2. Ampulü çekerek duydan çıkartın.3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
■ motor bölümünde ön sol kısımda,■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

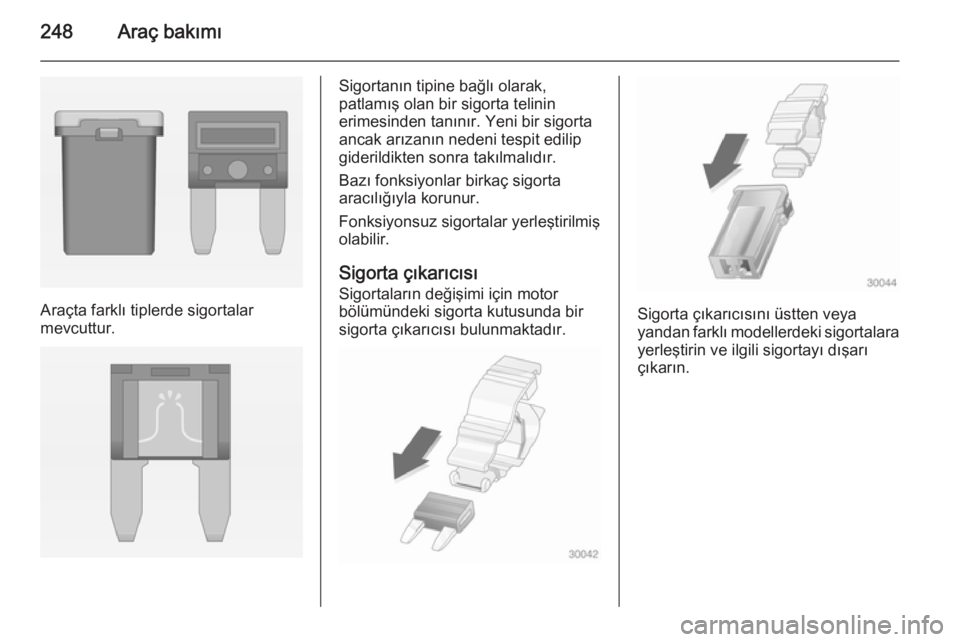

248Araç bakımı
Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
