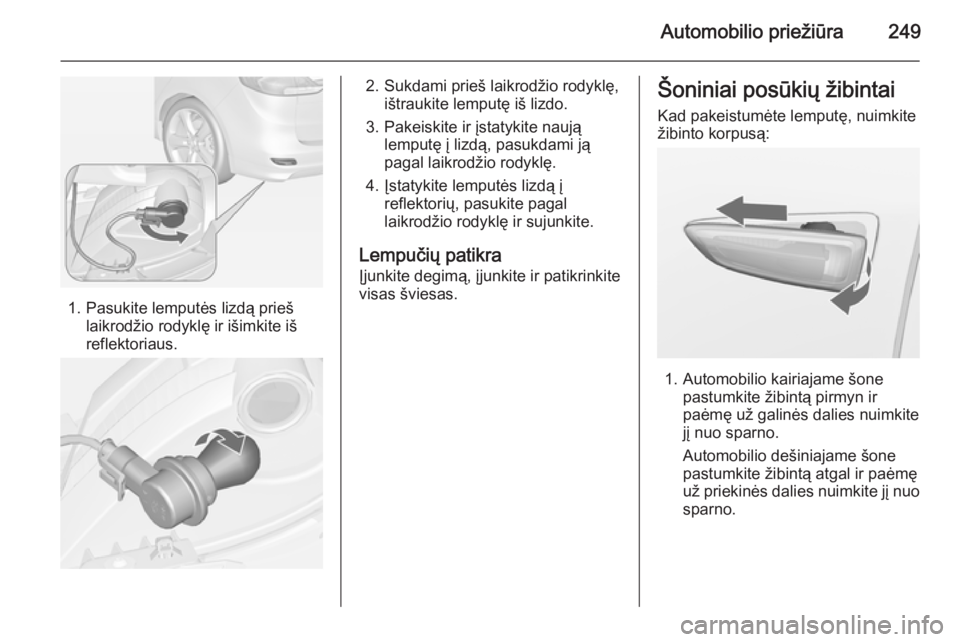

Automobilio priežiūra249
1. Pasukite lemputės lizdą priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus.
2. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
3. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
Lempučių patikra
Įjunkite degimą, įjunkite ir patikrinkite
visas šviesas.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Automobilio kairiajame šone pastumkite žibintą pirmyn ir
paėmę už galinės dalies nuimkite
jį nuo sparno.
Automobilio dešiniajame šone
pastumkite žibintą atgal ir paėmę
už priekinės dalies nuimkite jį nuo
sparno.

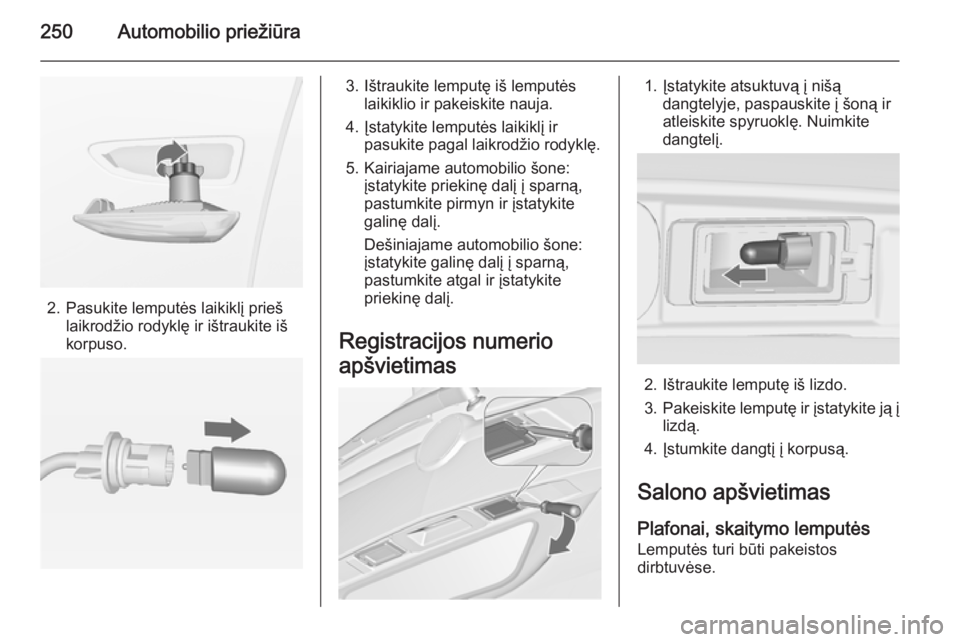

250Automobilio priežiūra
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Kairiajame automobilio šone: įstatykite priekinę dalį į sparną,
pastumkite pirmyn ir įstatykite
galinę dalį.
Dešiniajame automobilio šone:
įstatykite galinę dalį į sparną,
pastumkite atgal ir įstatykite
priekinę dalį.
Registracijos numerio
apšvietimas1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę. Nuimkite
dangtelį.
2. Ištraukite lemputę iš lizdo.
3. Pakeiskite lemputę ir įstatykite ją į
lizdą.
4. Įstumkite dangtį į korpusą.
Salono apšvietimas
Plafonai, skaitymo lemputės
Lemputės turi būti pakeistos
dirbtuvėse.

Automobilio priežiūra251
Krovinių skyriaus lemputėLemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos

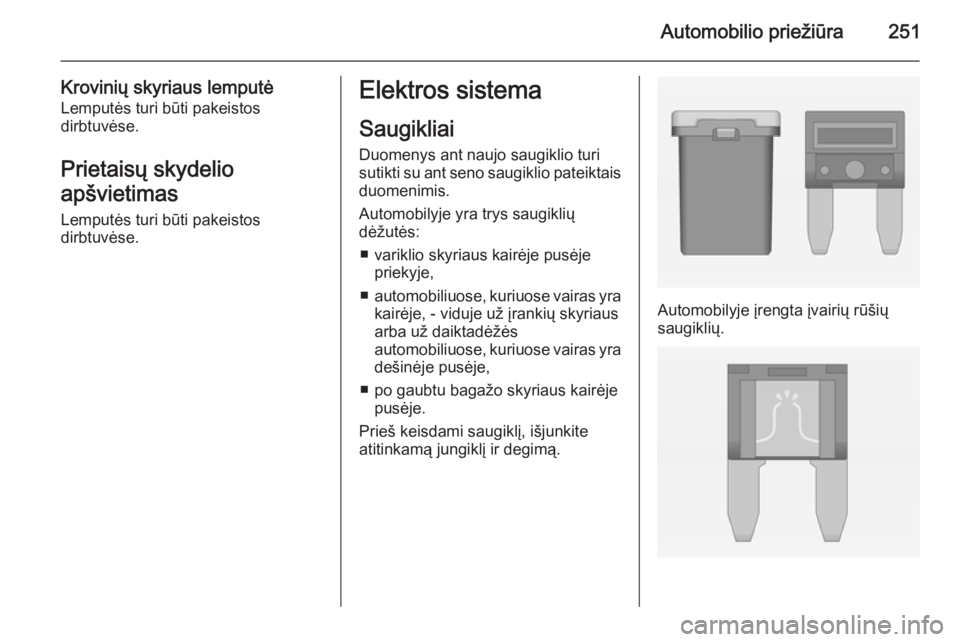

dirbtuvėse.Elektros sistema
SaugikliaiDuomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra
dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.

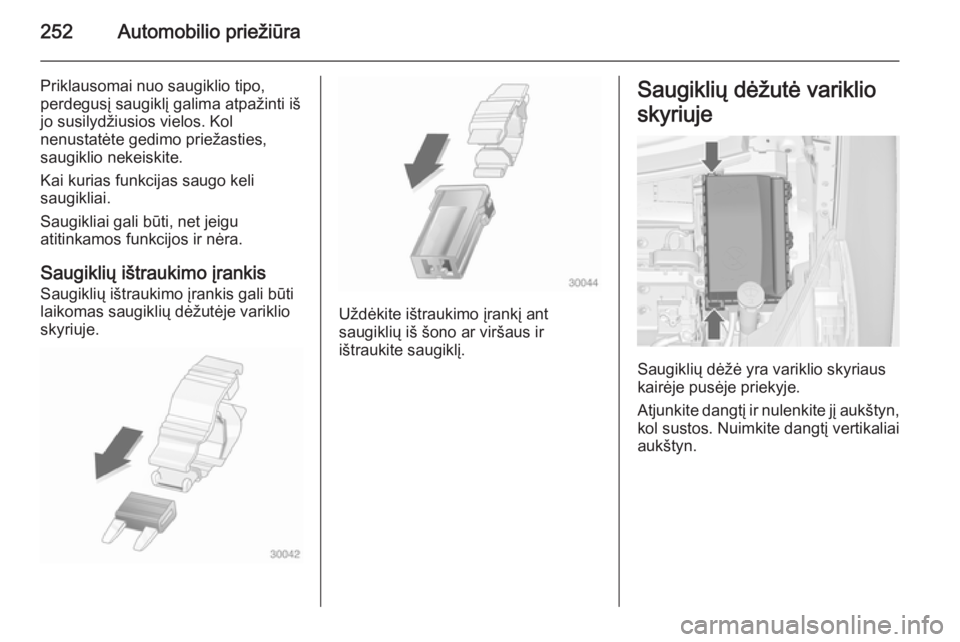

252Automobilio priežiūra
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

Automobilio priežiūra253
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlių šildymas, apsaugos
nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdymas,
variklio valdymo modulis, trans‐
misijos valdymo modulis8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Akumuliatoriaus jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS14Galinio lango valytuvasNr.Grandinė15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis maitinimo centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Išjungimo-užvedimo sistema29Elektrinis stovėjimo stabdys30ABS

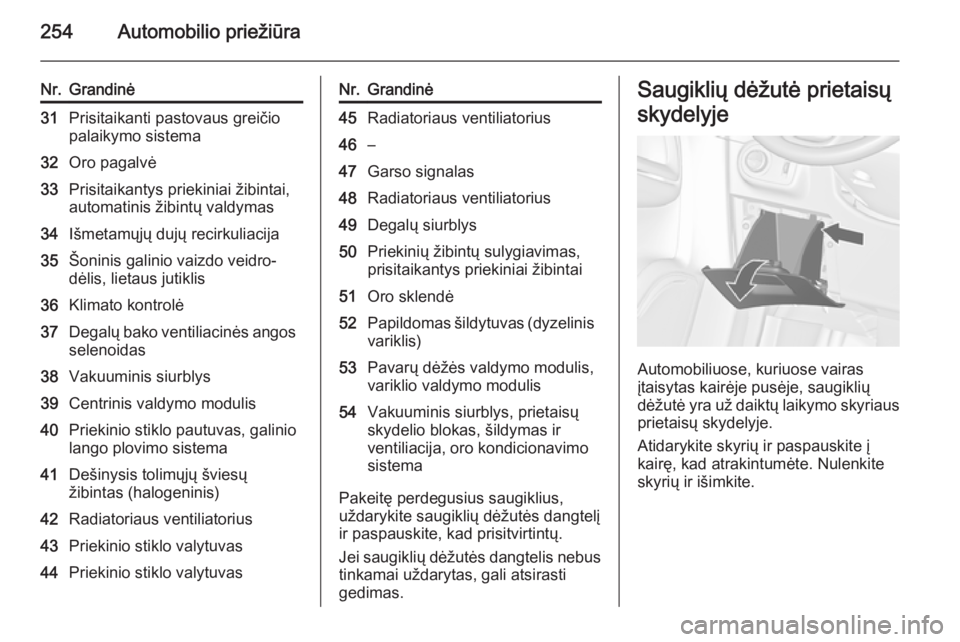

254Automobilio priežiūra
Nr.Grandinė31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Šoninis galinio vaizdo veidro‐
dėlis, lietaus jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio stiklo pautuvas, galinio
lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44Priekinio stiklo valytuvasNr.Grandinė45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51Oro sklendė52Papildomas šildytuvas (dyzelinis
variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį
ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.

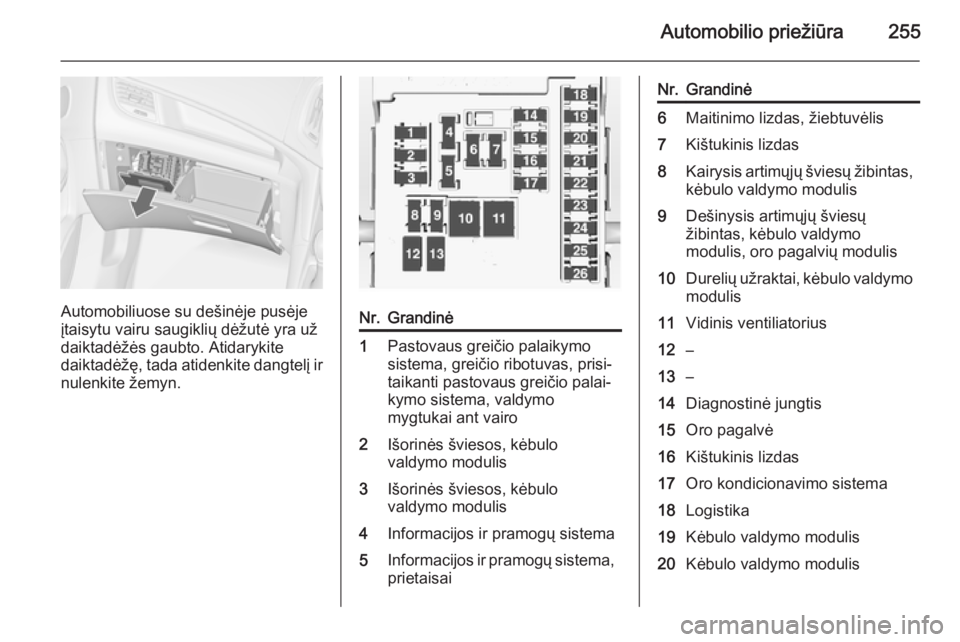

Automobilio priežiūra255
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Pastovaus greičio palaikymo
sistema, greičio ribotuvas, prisi‐
taikanti pastovaus greičio palai‐
kymo sistema, valdymo
mygtukai ant vairo2Išorinės šviesos, kėbulo
valdymo modulis3Išorinės šviesos, kėbulo
valdymo modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisaiNr.Grandinė6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdas8Kairysis artimųjų šviesų žibintas,
kėbulo valdymo modulis9Dešinysis artimųjų šviesų
žibintas, kėbulo valdymo
modulis, oro pagalvių modulis10Durelių užraktai, kėbulo valdymo modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Kištukinis lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis

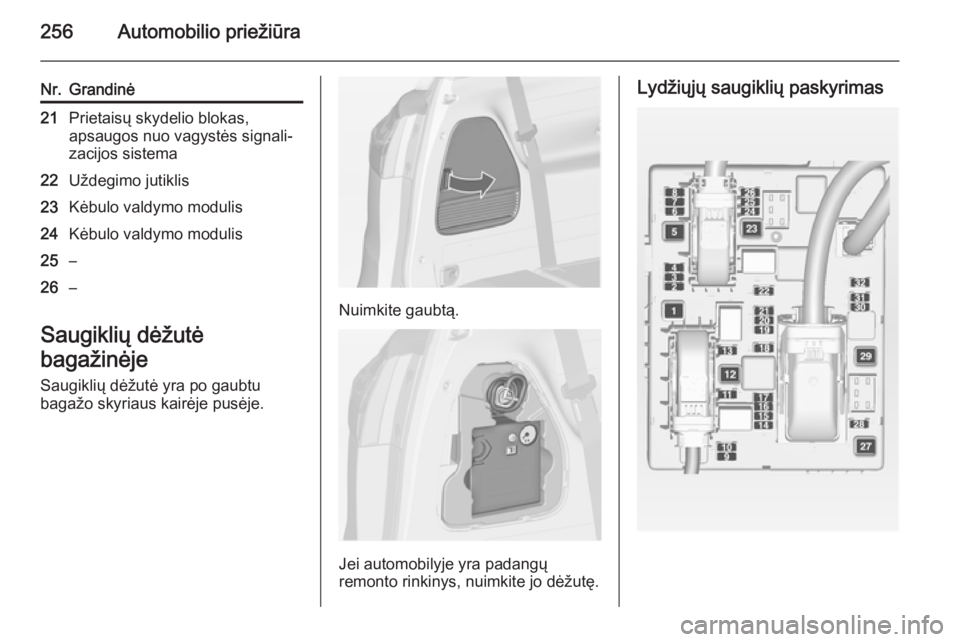

256Automobilio priežiūra
Nr.Grandinė21Prietaisų skydelio blokas,
apsaugos nuo vagystės signali‐
zacijos sistema22Uždegimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26–
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Jei automobilyje yra padangų
remonto rinkinys, nuimkite jo dėžutę.
Lydžiųjų saugiklių paskyrimas

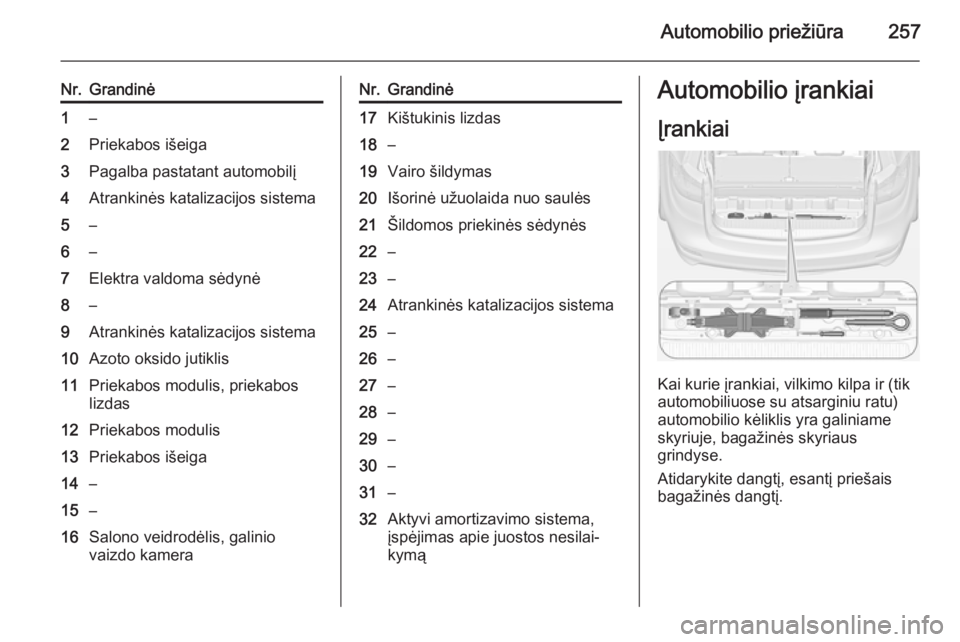

Automobilio priežiūra257
Nr.Grandinė1–2Priekabos išeiga3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8–9Atrankinės katalizacijos sistema10Azoto oksido jutiklis11Priekabos modulis, priekabos
lizdas12Priekabos modulis13Priekabos išeiga14–15–16Salono veidrodėlis, galinio
vaizdo kameraNr.Grandinė17Kištukinis lizdas18–19Vairo šildymas20Išorinė užuolaida nuo saulės21Šildomos priekinės sėdynės22–23–24Atrankinės katalizacijos sistema25–26–27–28–29–30–31–32Aktyvi amortizavimo sistema,
įspėjimas apie juostos nesilai‐
kymąAutomobilio įrankiai
Įrankiai
Kai kurie įrankiai, vilkimo kilpa ir (tik
automobiliuose su atsarginiu ratu)
automobilio kėliklis yra galiniame
skyriuje, bagažinės skyriaus
grindyse.
Atidarykite dangtį, esantį priešais
bagažinės dangtį.

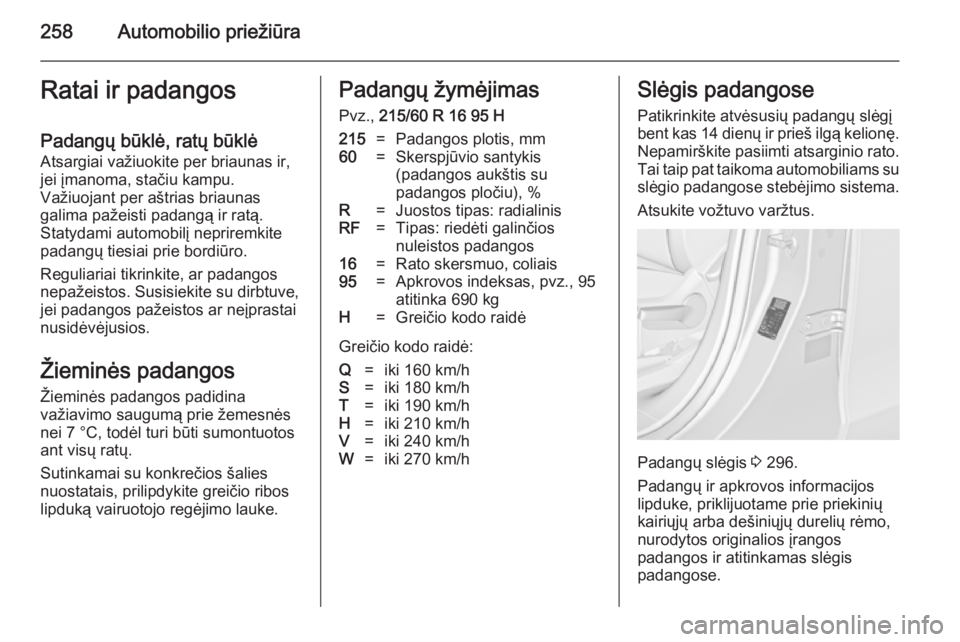

258Automobilio priežiūraRatai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.Padangų žymėjimas
Pvz., 215/60 R 16 95 H215=Padangos plotis, mm60=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliais95=Apkrovos indeksas, pvz., 95
atitinka 690 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/hSlėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 296.
Padangų ir apkrovos informacijos
lipduke, priklijuotame prie priekinių
kairiųjų arba dešiniųjų durelių rėmo,
nurodytos originalios įrangos
padangos ir atitinkamas slėgis
padangose.
