OPEL ZAFIRA C 2014 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz1899Varování
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním
v závislosti na provozu,
povětrnostních podmínkách
a viditelnosti. Pokud to převažující
podmínky vyžadují musí se
vzdálenosti od vozidla jedoucího
vepředu upravit nebo se musí
systém vypnout.

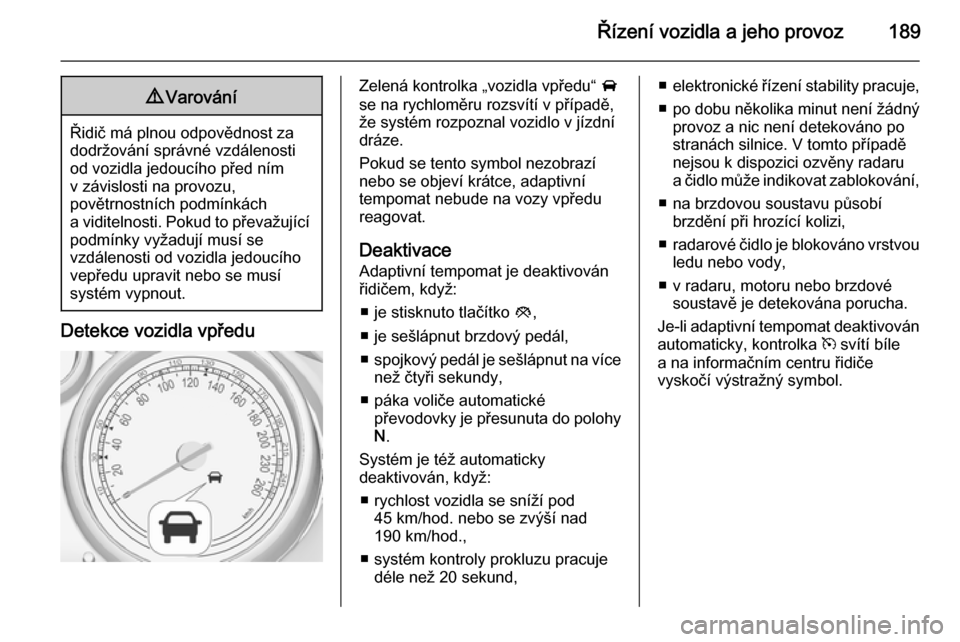

Detekce vozidla vpředu
Zelená kontrolka „vozidla vpředu“ A
se na rychloměru rozsvítí v případě,
že systém rozpoznal vozidlo v jízdní dráze.
Pokud se tento symbol nezobrazí
nebo se objeví krátce, adaptivní
tempomat nebude na vozy vpředu
reagovat.
Deaktivace
Adaptivní tempomat je deaktivován
řidičem, když:
■ je stisknuto tlačítko y,
■ je sešlápnut brzdový pedál,
■ spojkový pedál je sešlápnut na více
než čtyři sekundy,
■ páka voliče automatické převodovky je přesunuta do polohy
N .
Systém je též automaticky
deaktivován, když:
■ rychlost vozidla se sníží pod 45 km/hod. nebo se zvýší nad
190 km/hod.,
■ systém kontroly prokluzu pracuje déle než 20 sekund,■ elektronické řízení stability pracuje,
■ po dobu několika minut není žádný
provoz a nic není detekováno po
stranách silnice. V tomto případě
nejsou k dispozici ozvěny radaru
a čidlo může indikovat zablokování,
■ na brzdovou soustavu působí brzdění při hrozící kolizi,
■ radarové čidlo je blokováno vrstvou
ledu nebo vody,
■ v radaru, motoru nebo brzdové soustavě je detekována porucha.
Je-li adaptivní tempomat deaktivován automaticky, kontrolka m svítí bíle
a na informačním centru řidiče
vyskočí výstražný symbol.

190Řízení vozidla a jeho provoz
Uložená rychlost je udržována.
9Varování
Při deaktivaci adaptivního
tempomatu musí řidič plně převzít ovládání brzdy a spojky.
Vypnutí
Adaptivní tempomat se vypíná
stiskem tlačítka C. Kontrolka m
zhasne. Uložená rychlost je
vymazána.
Vypnutí zapalování také vypne
adaptivní tempomat a vymaže
uloženou rychlost.
Pozornost řidiče
■ Adaptivní tempomat používejte obezřetně na silnicích s mnoha
zatáčkami nebo horských silnicích,
neboť může ztratit vozidlo vpředu
a vyžadovat čas na jeho opětovné
detekování.
■ Nepoužívejte systém na kluzkých silnicích, neboť může generovat
rychlé změny trakce pneumatik
(prokluzování kol) tak, že byste
mohli ztratit kontrolu nad vozem.
■ Nepoužívejte adaptivní tempomat za deště, sněhu nebo nečistotách,
neboť radarové čidlo může být
pokryto vrstvou vody, nečistotami,
ledem nebo sněhem. Tyto
podmínky snižují nebo zcela
potlačují viditelnost. V případě
blokování čidla očistěte jeho kryt.
Meze systému ■ Automatická brzdná síla systému neumožňuje intenzivní brzdění
a úroveň brzdění by nemusela být
dostatečná pro odvrácení kolize.■ Po náhlé změně jízdního pruhu potřebuje systém určitý čas na
detekci dalšího vozidla, které jede
před vámi. Je-li tedy detekováno
nové vozidlo, systém může
zrychlovat místo brzdění.
■ Adaptivní tempomat ignoruje provoz v protisměru.
■ Adaptivní tempomat nebrzdí kvůli stojícím vozidlům, chodcům ani
zvířatům.

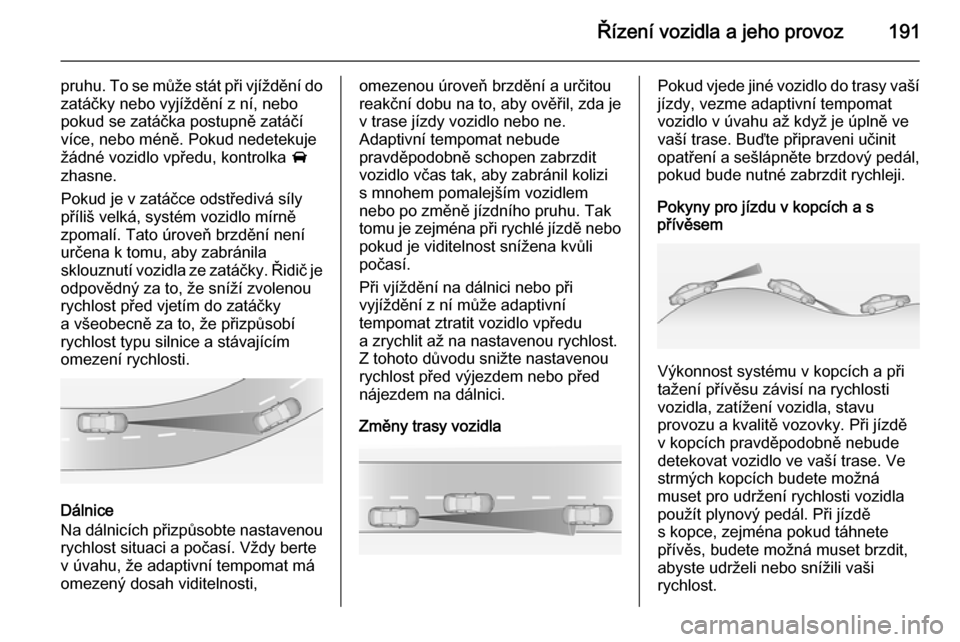

Zatáčky
Adaptivní tempomat počítá
předpovězenou trasu na základě
odstředivé síly. Tato předpovězená
trasa bere v úvahu charakteristiky
aktuální zatáčky, ale nemůže brát
v úvahu budoucí změnu zatáčky.
Systém může ztratit aktuální vozidlo
vpředu nebo může brát v úvahu
vozidlo které není v aktuálním jízdním

Řízení vozidla a jeho provoz191
pruhu. To se může stát při vjíždění dozatáčky nebo vyjíždění z ní, nebo
pokud se zatáčka postupně zatáčí
více, nebo méně. Pokud nedetekuje
žádné vozidlo vpředu, kontrolka A
zhasne.
Pokud je v zatáčce odstředivá síly
příliš velká, systém vozidlo mírně
zpomalí. Tato úroveň brzdění není
určena k tomu, aby zabránila
sklouznutí vozidla ze zatáčky. Řidič je
odpovědný za to, že sníží zvolenou
rychlost před vjetím do zatáčky
a všeobecně za to, že přizpůsobí
rychlost typu silnice a stávajícím
omezení rychlosti.
Dálnice
Na dálnicích přizpůsobte nastavenou
rychlost situaci a počasí. Vždy berte
v úvahu, že adaptivní tempomat má
omezený dosah viditelnosti,
omezenou úroveň brzdění a určitou
reakční dobu na to, aby ověřil, zda je
v trase jízdy vozidlo nebo ne.
Adaptivní tempomat nebude
pravděpodobně schopen zabrzdit
vozidlo včas tak, aby zabránil kolizi
s mnohem pomalejším vozidlem
nebo po změně jízdního pruhu. Tak
tomu je zejména při rychlé jízdě nebo pokud je viditelnost snížena kvůli
počasí.
Při vjíždění na dálnici nebo při
vyjíždění z ní může adaptivní
tempomat ztratit vozidlo vpředu
a zrychlit až na nastavenou rychlost.
Z tohoto důvodu snižte nastavenou
rychlost před výjezdem nebo před
nájezdem na dálnici.
Změny trasy vozidlaPokud vjede jiné vozidlo do trasy vaší jízdy, vezme adaptivní tempomat
vozidlo v úvahu až když je úplně ve
vaší trase. Buďte připraveni učinit
opatření a sešlápněte brzdový pedál, pokud bude nutné zabrzdit rychleji.
Pokyny pro jízdu v kopcích a s
přívěsem
Výkonnost systému v kopcích a při
tažení přívěsu závisí na rychlosti
vozidla, zatížení vozidla, stavu
provozu a kvalitě vozovky. Při jízdě
v kopcích pravděpodobně nebude
detekovat vozidlo ve vaší trase. Ve
strmých kopcích budete možná
muset pro udržení rychlosti vozidla použít plynový pedál. Při jízdě
s kopce, zejména pokud táhnete
přívěs, budete možná muset brzdit,
abyste udrželi nebo snížili vaši
rychlost.

192Řízení vozidla a jeho provoz
Všimněte si, že sešlápnutí brzdy
systém deaktivuje. Nedoporučuje se
používat adaptivní tempomat na
strmých kopcích, zejména pokud
táhnete přívěs.

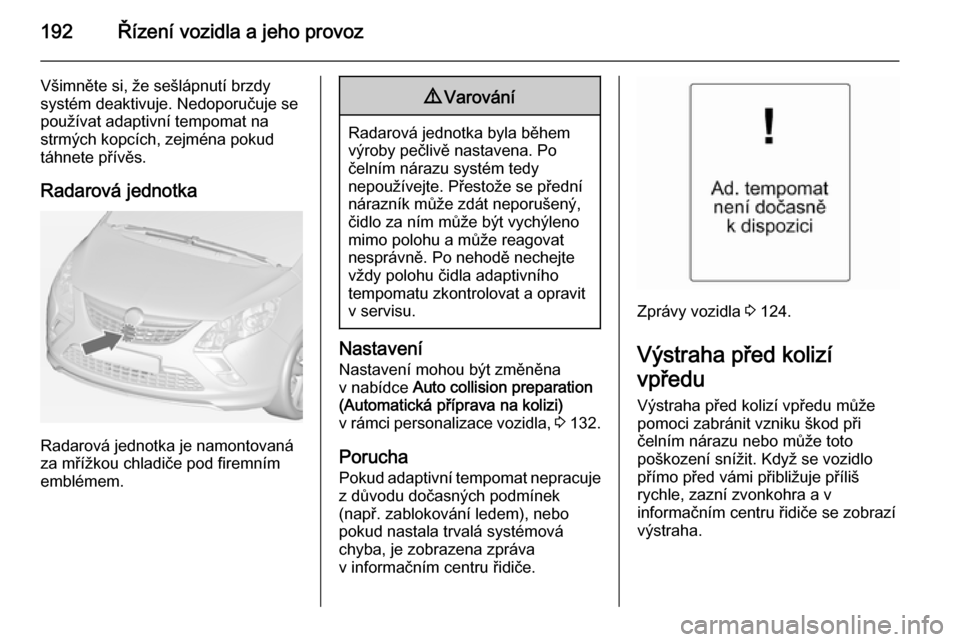

Radarová jednotka
Radarová jednotka je namontovaná
za mřížkou chladiče pod firemním
emblémem.
9 Varování
Radarová jednotka byla během
výroby pečlivě nastavena. Po
čelním nárazu systém tedy
nepoužívejte. Přestože se přední
nárazník může zdát neporušený,
čidlo za ním může být vychýleno mimo polohu a může reagovat
nesprávně. Po nehodě nechejte
vždy polohu čidla adaptivního
tempomatu zkontrolovat a opravit
v servisu.

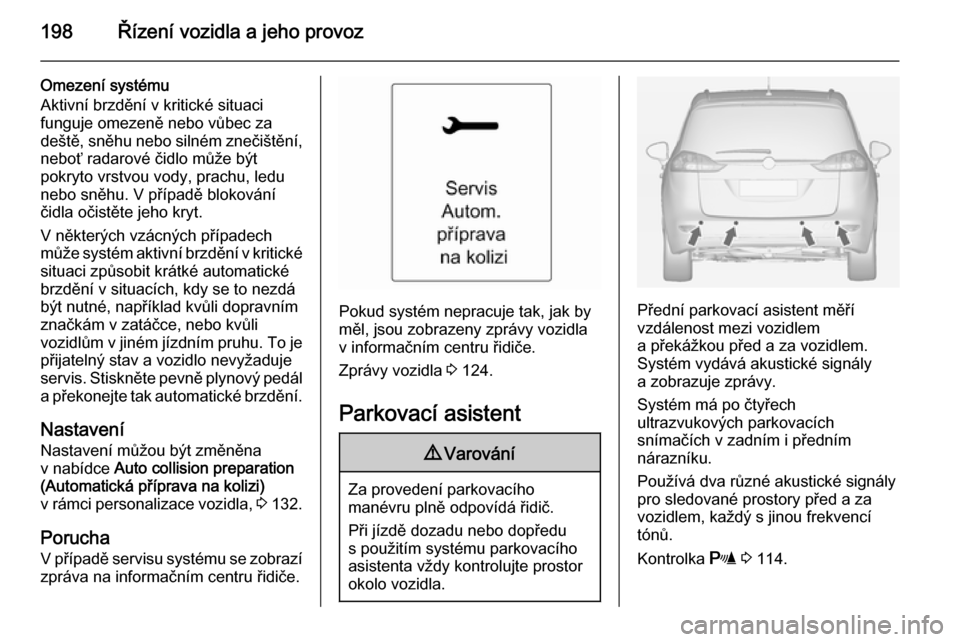

Nastavení
Nastavení mohou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 132.
Porucha Pokud adaptivní tempomat nepracuje
z důvodu dočasných podmínek
(např. zablokování ledem), nebo
pokud nastala trvalá systémová
chyba, je zobrazena zpráva
v informačním centru řidiče.
Zprávy vozidla 3 124.
Výstraha před kolizí
vpředu
Výstraha před kolizí vpředu může
pomoci zabránit vzniku škod při
čelním nárazu nebo může toto
poškození snížit. Když se vozidlo
přímo před vámi přibližuje příliš
rychle, zazní zvonkohra a v
informačním centru řidiče se zobrazí
výstraha.

Řízení vozidla a jeho provoz193

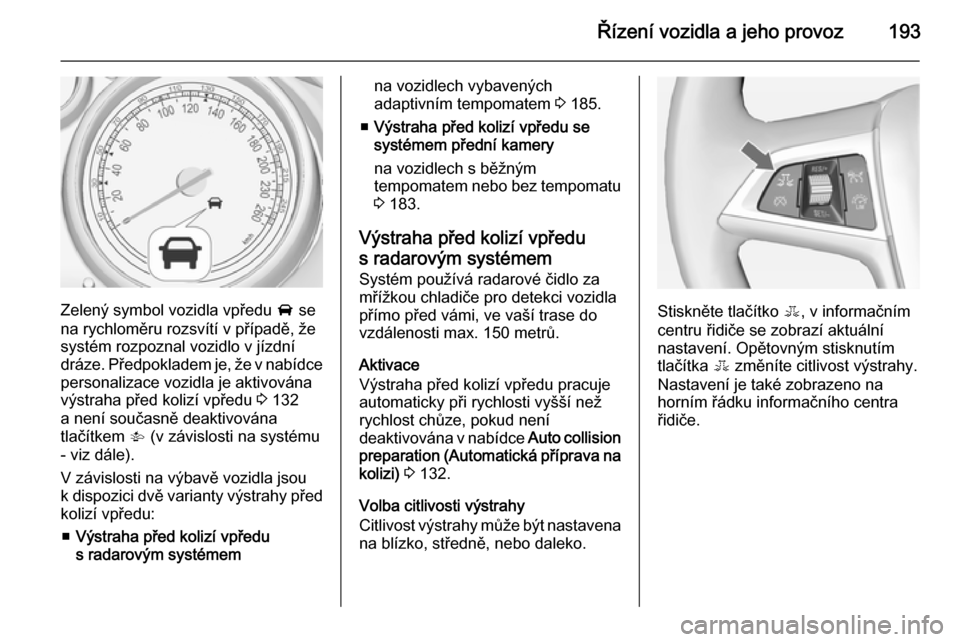

Zelený symbol vozidla vpředu A se
na rychloměru rozsvítí v případě, že
systém rozpoznal vozidlo v jízdní dráze. Předpokladem je, že v nabídce personalizace vozidla je aktivována
výstraha před kolizí vpředu 3 132
a není současně deaktivována
tlačítkem V (v závislosti na systému
- viz dále).
V závislosti na výbavě vozidla jsou
k dispozici dvě varianty výstrahy před
kolizí vpředu:
■ Výstraha před kolizí vpředu
s radarovým systémem
na vozidlech vybavených
adaptivním tempomatem 3 185.
■ Výstraha před kolizí vpředu se
systémem přední kamery
na vozidlech s běžným
tempomatem nebo bez tempomatu
3 183.
Výstraha před kolizí vpředu
s radarovým systémem
Systém používá radarové čidlo za
mřížkou chladiče pro detekci vozidla
přímo před vámi, ve vaší trase do
vzdálenosti max. 150 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje
automaticky při rychlosti vyšší než rychlost chůze, pokud není
deaktivována v nabídce Auto collision
preparation (Automatická příprava na kolizi) 3 132.
Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.
Stiskněte tlačítko E, v informačním
centru řidiče se zobrazí aktuální
nastavení. Opětovným stisknutím
tlačítka E změníte citlivost výstrahy.
Nastavení je také zobrazeno na
horním řádku informačního centra
řidiče.

194Řízení vozidla a jeho provoz
Všimněte si, že nastavení citlivosti
časování výstrahy je sdílené
s nastavením vzdálenosti vpředu
adaptivního tempomatu. A tak změna
nastavení citlivosti časování výstrahy
změní nastavení vzdálenosti vpředu
adaptivního tempomatu.

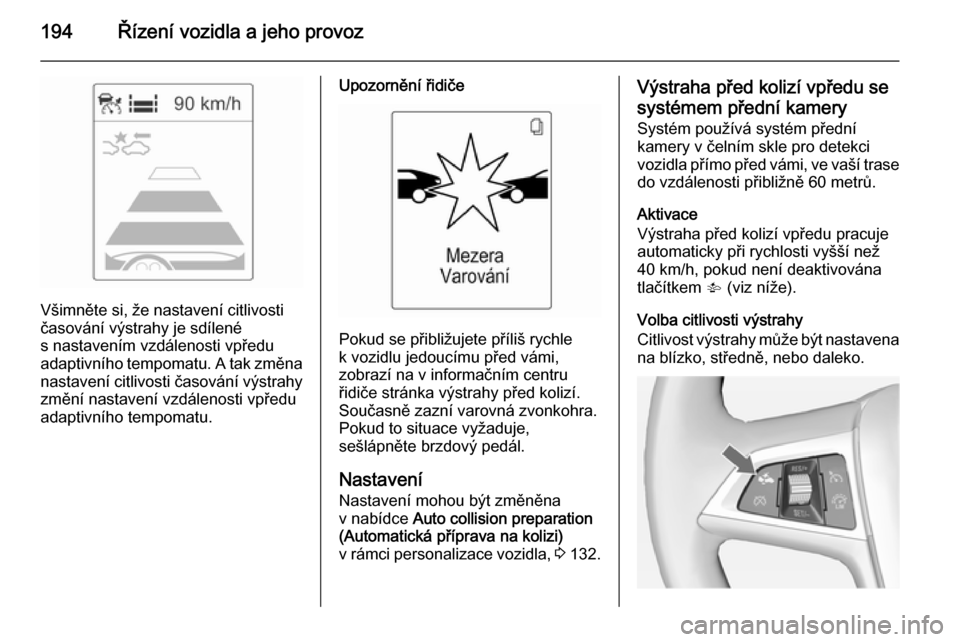

Upozornění řidiče
Pokud se přibližujete příliš rychle
k vozidlu jedoucímu před vámi,
zobrazí na v informačním centru
řidiče stránka výstrahy před kolizí.
Současně zazní varovná zvonkohra.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.
Nastavení
Nastavení mohou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi) v rámci personalizace vozidla, 3 132.
Výstraha před kolizí vpředu se
systémem přední kamery Systém používá systém přední
kamery v čelním skle pro detekci
vozidla přímo před vámi, ve vaší trase do vzdálenosti přibližně 60 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje
automaticky při rychlosti vyšší než
40 km/h, pokud není deaktivována
tlačítkem V (viz níže).
Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.

Řízení vozidla a jeho provoz195
Stiskněte tlačítko V, v informačním
centru řidiče se zobrazí aktuální
nastavení. Opětovným stisknutím
tlačítka V změníte citlivost výstrahy.Upozornění řidiče
Pokud se přibližujete příliš rychle
k vozidlu jedoucímu před vámi,
zobrazí na v informačním centru
řidiče stránka výstrahy před kolizí.
Současně zazní varovná zvonkohra.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.
Deaktivace
Systém je možné deaktivovat.
Opakovaně stiskněte tlačítko V,
dokud se v informačním centru řidiče
nezobrazí následující zpráva.
Všeobecné informace pro obě
varianty výstrahy před kolizí
vpředu
9 Varování
Výstraha před kolizí vpředu je jen
systém varování a neaktivuje
brzdy. Při příliš rychlém
přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním

196Řízení vozidla a jeho provozv závislosti na provozu,
povětrnostních podmínkách
a viditelnosti.
Při řízení je vždy vyžadována plná
pozornost řidiče. Řidič musí být
vždy připraven reagovat a brzdit.
Omezení systému
Systém je navržen, aby varoval
pouze před vozidly, ale může
reagovat i na jiné kovové předměty.
V následujících případech nebude výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
■ na silnicích bohatých na zatáčky,
■ když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh,
■ když je čidlo blokováno sněhem, ledem, břečkou, nečistotami, nebo
při poškození čelního skla.
Indikace vzdálenosti
vpředu

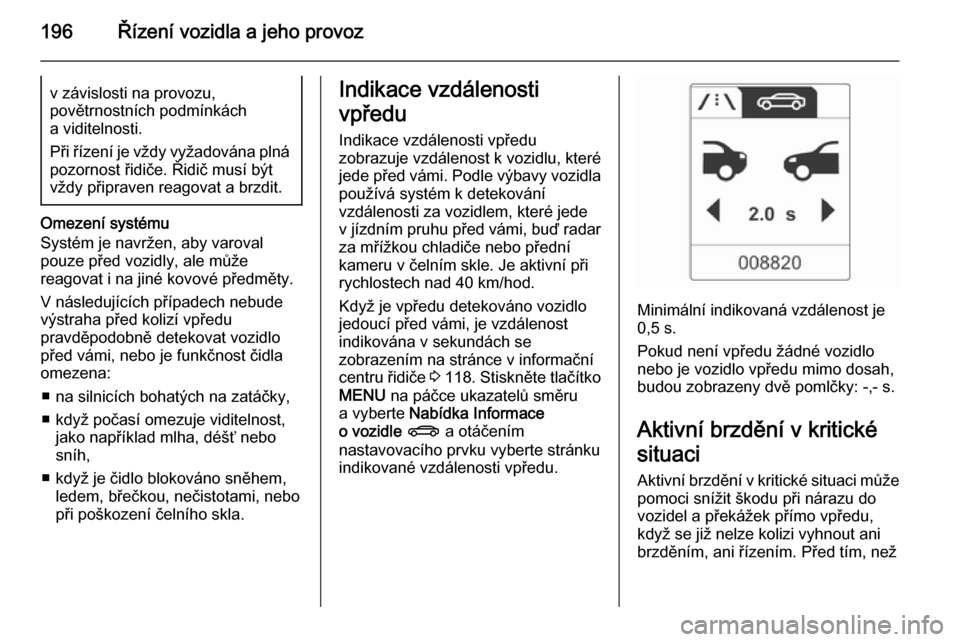

Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Podle výbavy vozidla
používá systém k detekování
vzdálenosti za vozidlem, které jede
v jízdním pruhu před vámi, buď radar
za mřížkou chladiče nebo přední
kameru v čelním skle. Je aktivní při
rychlostech nad 40 km/hod.
Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 118 . Stiskněte tlačítko
MENU na páčce ukazatelů směru
a vyberte Nabídka Informace
o vozidle X a otáčením
nastavovacího prvku vyberte stránku
indikované vzdálenosti vpředu.
Minimální indikovaná vzdálenost je
0,5 s.
Pokud není vpředu žádné vozidlo
nebo je vozidlo vpředu mimo dosah,
budou zobrazeny dvě pomlčky: -,- s.
Aktivní brzdění v kritické
situaci
Aktivní brzdění v kritické situaci může pomoci snížit škodu při nárazu do
vozidel a překážek přímo vpředu,
když se již nelze kolizi vyhnout ani
brzděním, ani řízením. Před tím, než

Řízení vozidla a jeho provoz197
zapůsobí aktivní brzdění v kritické
situaci, je řidič varován výstrahou
před kolizí vpředu, 3 192.
Funkce používá pro výpočet
pravděpodobnosti čelní kolize různé
vstupy (např. radarové čidlo, brzdný tlak, rychlost vozidla).
Aktivní brzdění v kritické situaci
pracuje automaticky při rychlosti
vyšší než je rychlost chůze, pokud
tato funkce Auto collision preparation
(Automatická příprava na kolizi) není
deaktivována v nabídce 3 132.
Systém obsahuje: ■ Systém přípravy brzd
■ Nouzové automatické brzdění
■ Brzdový asistent s předvídáním9 Varování
Tento systém nepřebírá za řidiče
odpovědnost za řízení vozidla
a sledování situace před vozidlem. Jeho funkce je omezena pouze na
pomocné používání. Řidič bude
nadále držet sešlápnutý brzdový
penál, jak mu diktuje situace za
jízdy.
Systém přípravy brzd
Když se přibližujete vozidlu vpředu
tak rychle, že je kolize
pravděpodobná, systém přípravy
brzd brzdy mírně natlakuje. To
omezuje reakční dobu, když je
vyžadováno ruční nebo automatické
brzdění.
Brzdový systém je připraven tak, že k brzdění může dojít rychleji.
Nouzové automatické brzdění
Po přípravě brzd a těsně před hrozící kolizí aktivuje tato funkce omezené
brzdění tak, aby byla zmírněna
rychlost nárazu při kolizi.
Brzdový asistent s předvídáním
Kromě systému přípravy brzd
a nouzového automatického brzdění
zvyšuje brzdový asistent
s předvídáním citlivost brzdového
asistenta. Tímto způsobem má mírné sešlápnutí brzdového pedálu za
následek okamžité silné brzdění.
Tato funkce pomáhá řidiči brzdit
rychleji a silněji před hrozící kolizí.9 Varování
Aktivní brzdění neslouží k silnému
autonomnímu zabrzdění ani
nedokáže automaticky zabránit
kolizi. Je určeno ke snížení
rychlosti vozidla před kolizí.
Pravděpodobně nebude reagovat
na stojící vozidla, chodce ani
zvířata. Po náhlé změně jízdního
pruhu potřebuje systém určitý čas
na detekci nejbližšího před vámi
jedoucího vozidla.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a použít
brzdy a řízení tak, aby se vyhnul
kolizím. Systém je navržen tak,
aby správně pracoval pouze
tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy.

198Řízení vozidla a jeho provoz
Omezení systému
Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za
deště, sněhu nebo silném znečištění,
neboť radarové čidlo může být
pokryto vrstvou vody, prachu, ledu
nebo sněhu. V případě blokování
čidla očistěte jeho kryt.
V některých vzácných případech
může systém aktivní brzdění v kritické situaci způsobit krátké automatické
brzdění v situacích, kdy se to nezdá
být nutné, například kvůli dopravním
značkám v zatáčce, nebo kvůli
vozidlům v jiném jízdním pruhu. To je
přijatelný stav a vozidlo nevyžaduje
servis. Stiskněte pevně plynový pedál a překonejte tak automatické brzdění.
Nastavení
Nastavení můžou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi)
v rámci personalizace vozidla, 3 132.
Porucha
V případě servisu systému se zobrazí zpráva na informačním centru řidiče.
Pokud systém nepracuje tak, jak by
měl, jsou zobrazeny zprávy vozidla
v informačním centru řidiče.
Zprávy vozidla 3 124.
Parkovací asistent
9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.
Přední parkovací asistent měří vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Systém vydává akustické signály a zobrazuje zprávy.
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů.
Kontrolka r 3 114.
