Péče o vozidlo249

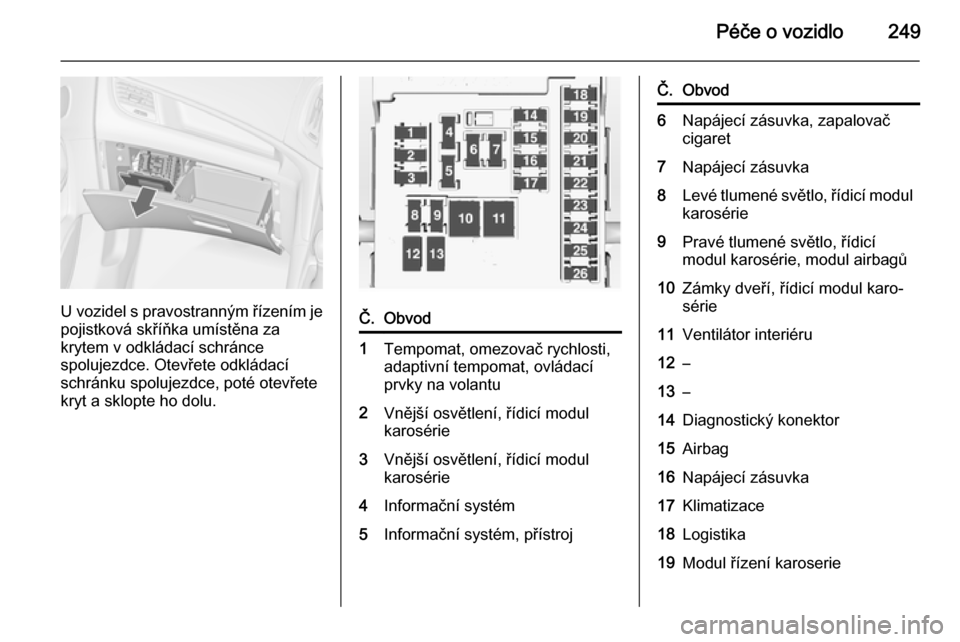

U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací
schránku spolujezdce, poté otevřete kryt a sklopte ho dolu.
Č.Obvod1Tempomat, omezovač rychlosti,
adaptivní tempomat, ovládací
prvky na volantu2Vnější osvětlení, řídicí modul
karosérie3Vnější osvětlení, řídicí modul
karosérie4Informační systém5Informační systém, přístrojČ.Obvod6Napájecí zásuvka, zapalovač
cigaret7Napájecí zásuvka8Levé tlumené světlo, řídicí modul
karosérie9Pravé tlumené světlo, řídicí
modul karosérie, modul airbagů10Zámky dveří, řídicí modul karo‐
série11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájecí zásuvka17Klimatizace18Logistika19Modul řízení karoserie

250Péče o vozidlo
Č.Obvod20Modul řízení karoserie21Sdružený přístroj přístrojové
desky, systém alarmu22Snímač zapalování23Modul řízení karoserie24Modul řízení karoserie25–26–

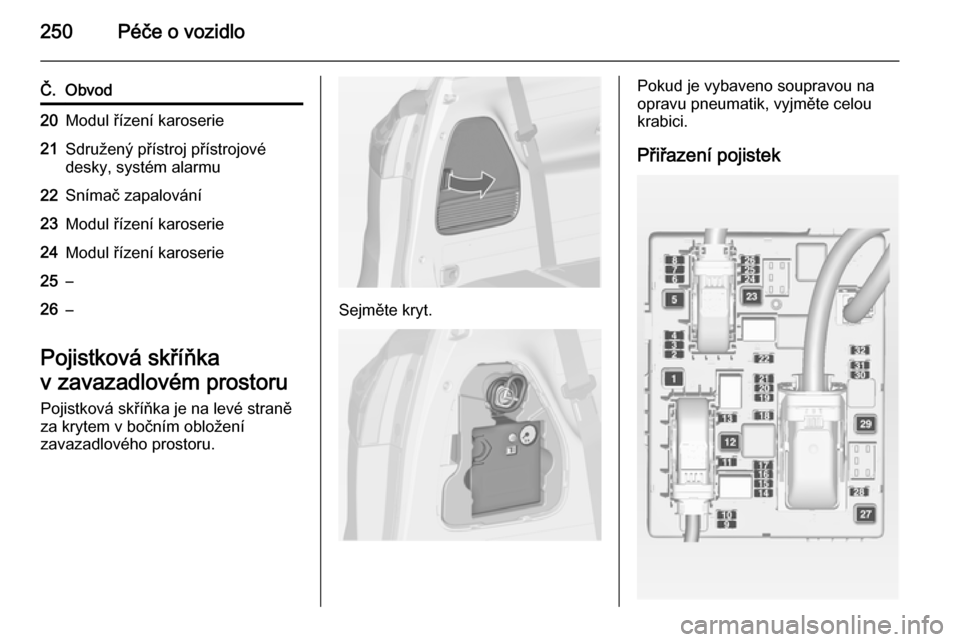

Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.
Pokud je vybaveno soupravou na
opravu pneumatik, vyjměte celou
krabici.
Přiřazení pojistek

Péče o vozidlo251
Č.Obvod1–2Zásuvka tažného zařízení3Parkovací asistent4Systém selektivní katalické
redukce5–6–7Elektricky nastavitelné sedadlo8–9Systém selektivní katalické
redukce10Čidlo oxidu dusíku11Modul tažného zařízení, zásuvka
tažného zařízení12Modul tažného zařízení13Zásuvka tažného zařízení14–15–Č.Obvod16Vnitřní zpětné zrcátko, zadní
kamera17Napájecí zásuvka18–19Vyhřívání volantu20Sluneční clona21Vyhřívání předních sedadel22–23–24Systém selektivní katalické
redukce25–26–27–28–29–30–Č.Obvod31–32Aktivní systém tlumení, varování
o opuštění jízdního pruhu

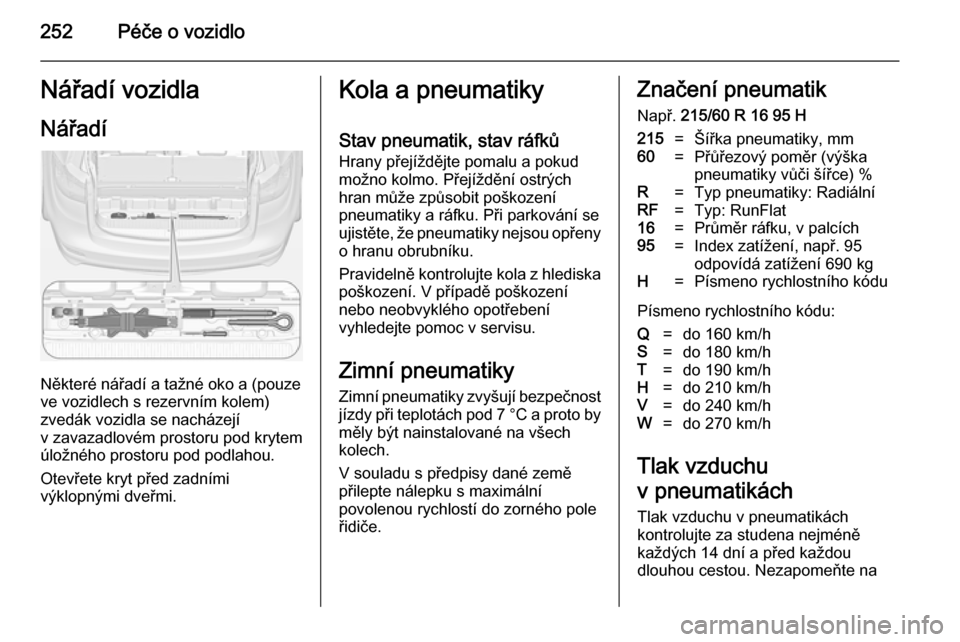

252Péče o vozidloNářadí vozidlaNářadí
Některé nářadí a tažné oko a (pouze
ve vozidlech s rezervním kolem)
zvedák vozidla se nacházejí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
Otevřete kryt před zadními
výklopnými dveřmi.
Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by měly být nainstalované na všech
kolech.
V souladu s předpisy dané země přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.Značení pneumatik
Např. 215/60 R 16 95 H215=Šířka pneumatiky, mm60=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat16=Průměr ráfku, v palcích95=Index zatížení, např. 95
odpovídá zatížení 690 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak vzduchu
v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na

Péče o vozidlo253
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 291.
Na informačním štítku huštění
pneumatik a hmotností na předním
levém nebo pravém rámu dveří jsou
uvedeny rozměry a tlak huštění
pneumatik originální výbavy vozidla.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 282.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 291.Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu
poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte příslušné
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 118.

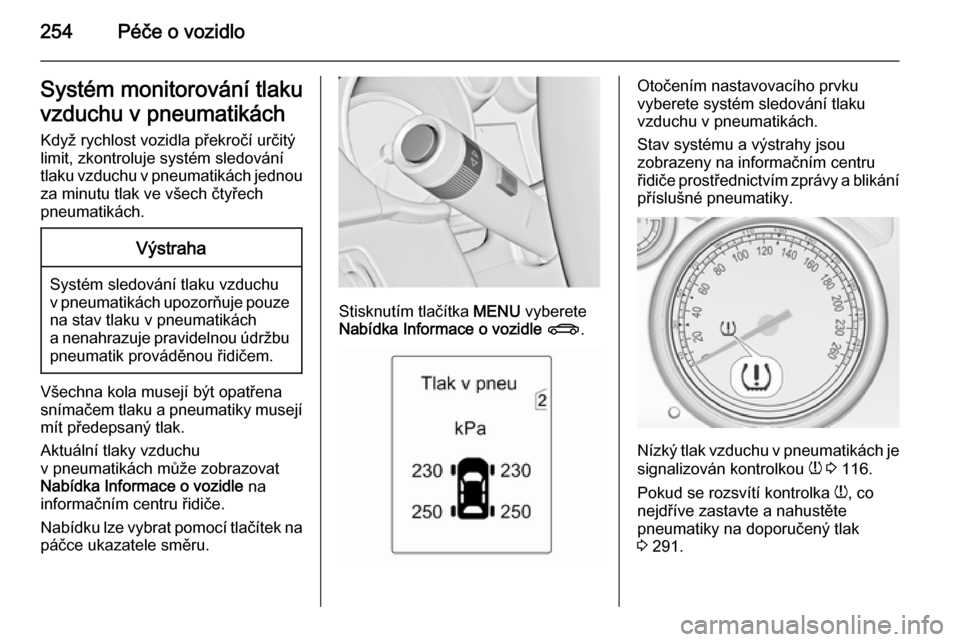

254Péče o vozidloSystém monitorování tlaku
vzduchu v pneumatikách Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání příslušné pneumatiky.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 116.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 291.

Péče o vozidlo255
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to být známkou klesání tlaku. Zkontrolujtetlak vzduchu v pneumatikách.
Zprávy vozidla 3 124.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku,
v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných tekutých souprav pro opravu
pneumatik může zhoršit funkčnostsystému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.

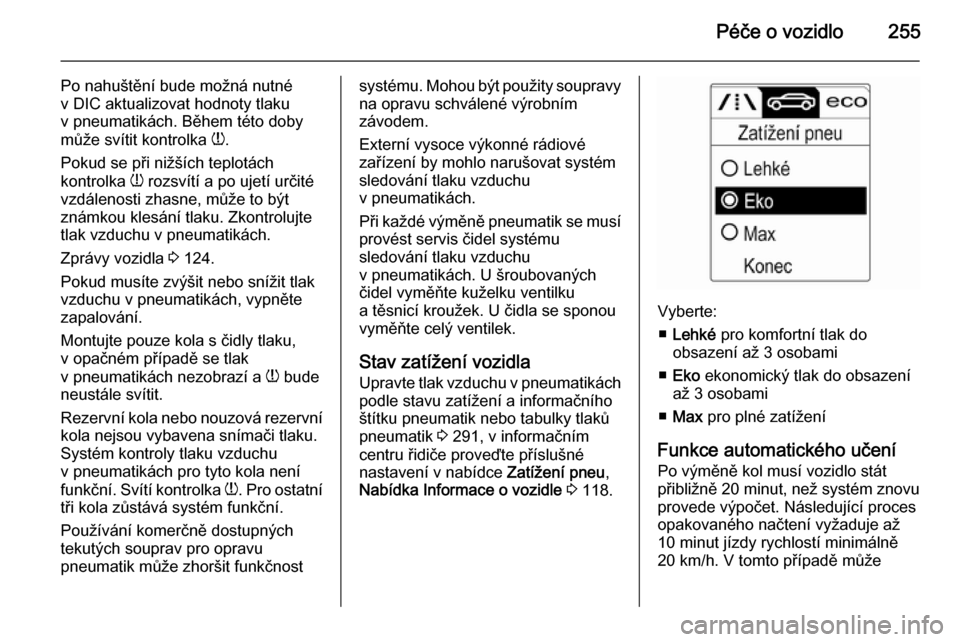

Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 291, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 118.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Funkce automatického učení
Po výměně kol musí vozidlo stát
přibližně 20 minut , než systém znovu
provede výpočet. Následující proces
opakovaného načtení vyžaduje až
10 minut jízdy rychlostí minimálně
20 km/h. V tomto případě může

256Péče o vozidlo
informační centrum řidiče zobrazit
$ nebo hodnoty tlaků mohou být
vzájemně zaměněny.
Pokud během procesu opakovaného
načtení nastanou problémy,
informační centrum řidiče zobrazí
výstražnou zprávu.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený informačním centrem
řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).Z bezpečnostních důvodů se
doporučuje, aby se hloubka vzorku
pneumatik na jedné nápravě nelišila
o více než 2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.

Péče o vozidlo257Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky, které nejsou schválené výrobním
závodem, pneumatiky nesmějí mít zesílené boky.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Používejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně
zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny pouze na pneumatiky s rozměry
215/60 R 16 a 225/50 R 17.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.

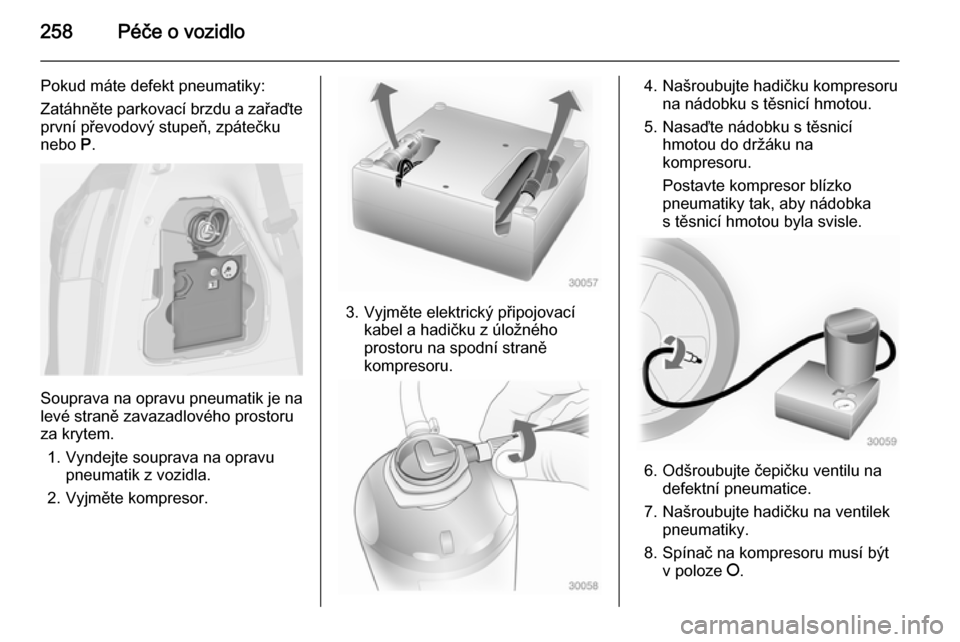

Souprava na opravu
pneumatik Menší poškození vzorku pneumatiky
je možné opravit pomocí soupravy na
opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik. Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.

258Péče o vozidlo
Pokud máte defekt pneumatiky:Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je na
levé straně zavazadlového prostoru za krytem.
1. Vyndejte souprava na opravu pneumatik z vozidla.
2. Vyjměte kompresor.
3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
