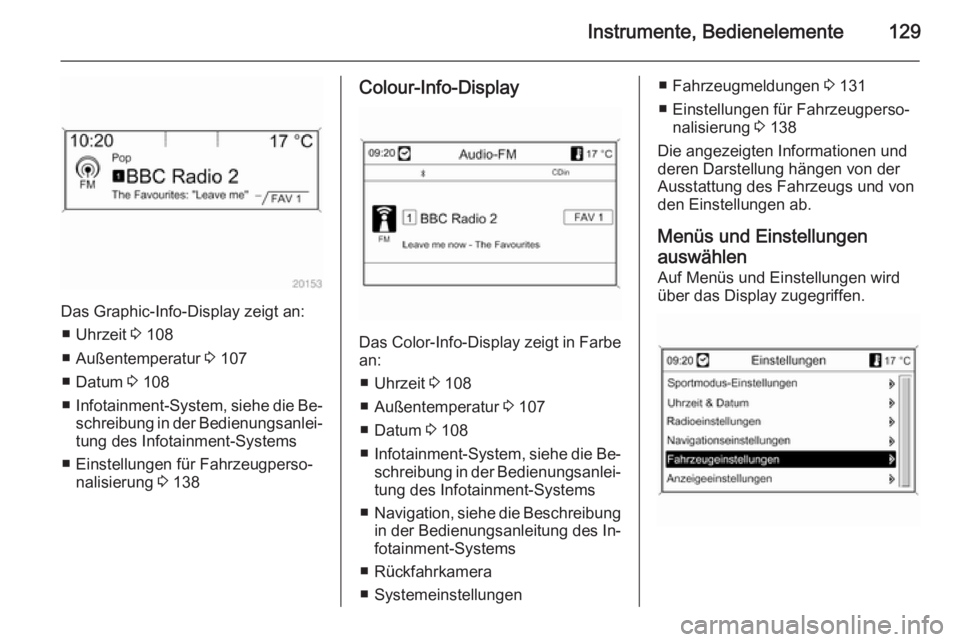

Instrumente, Bedienelemente129
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 108
■ Außentemperatur 3 107
■ Datum 3 108
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 108
■ Außentemperatur 3 107
■ Datum 3 108
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐ tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐ fotainment-Systems
■ Rückfahrkamera
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 131
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 138
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

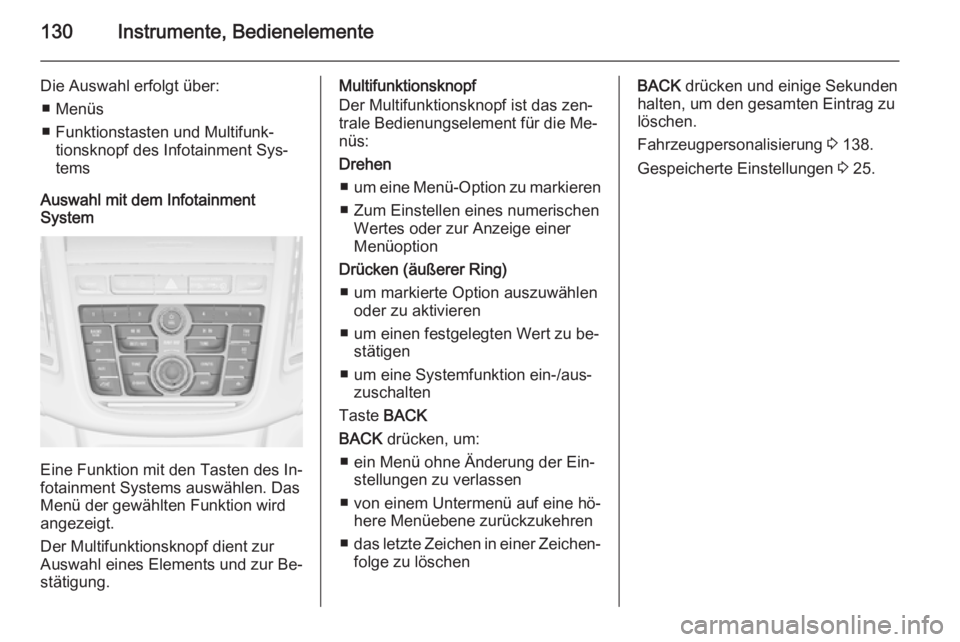

130Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ um eine Menü-Option zu markieren
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ um markierte Option auszuwählen oder zu aktivieren
■ um einen festgelegten Wert zu be‐ stätigen
■ um eine Systemfunktion ein-/aus‐ zuschalten
Taste BACK
BACK drücken, um:
■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenBACK drücken und einige Sekunden
halten, um den gesamten Eintrag zu
löschen.
Fahrzeugpersonalisierung 3 138.
Gespeicherte Einstellungen 3 25.

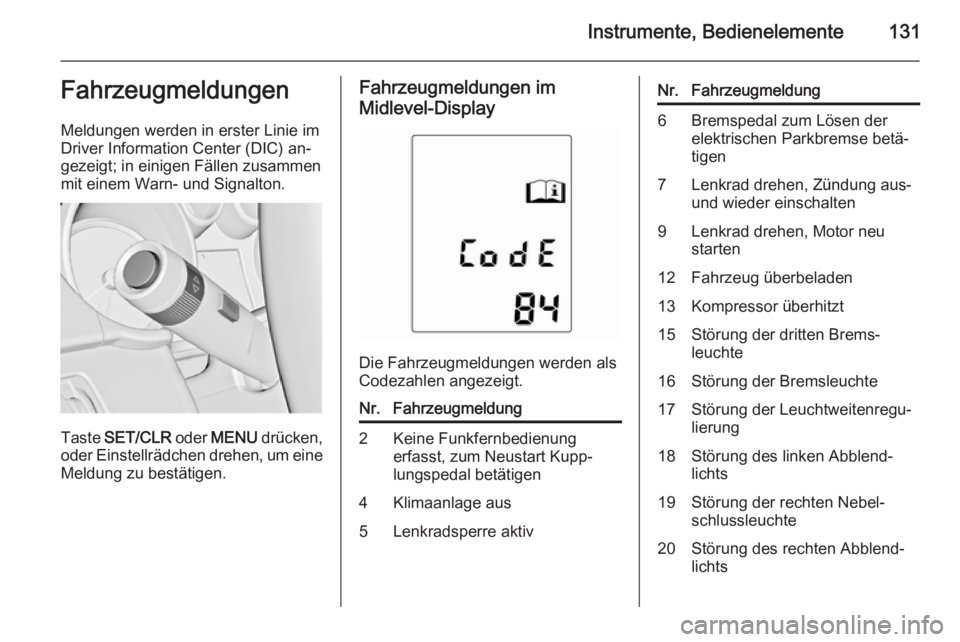

Instrumente, Bedienelemente131Fahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder MENU drücken,
oder Einstellrädchen drehen, um eine
Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

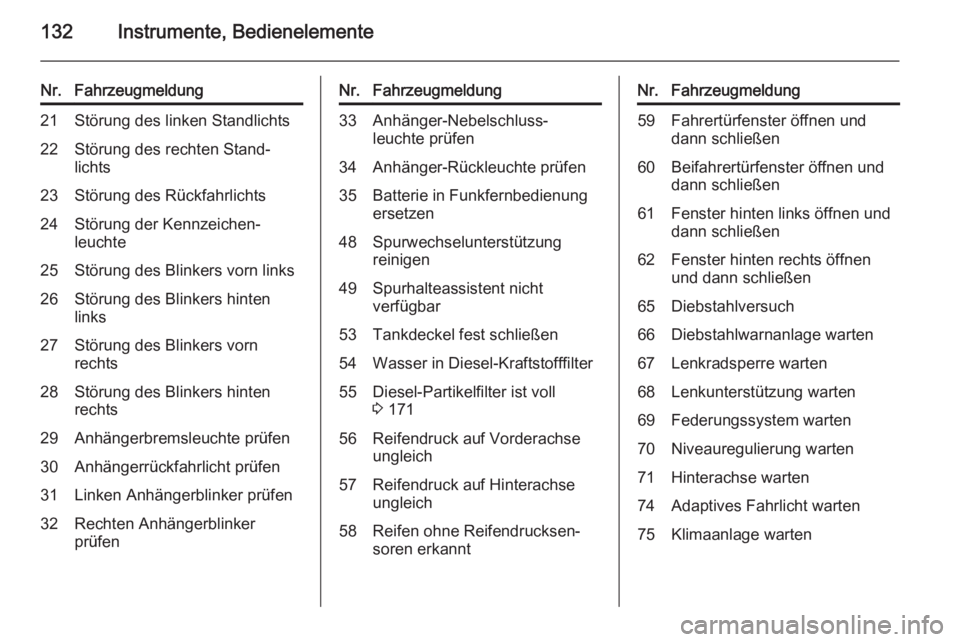

132Instrumente, Bedienelemente
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen49Spurhalteassistent nicht
verfügbar53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 17156Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐ soren erkanntNr.Fahrzeugmeldung59Fahrertürfenster öffnen und
dann schließen60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Lenkunterstützung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten

Instrumente, Bedienelemente133
Nr.Fahrzeugmeldung76Spurwechselunterstützung
warten77Spurhalteassistent warten79Motoröl auffüllen81Getriebe warten82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken schalten95Airbag warten128Motorhaube offen134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe wartenNr.Fahrzeugmeldung145Waschwasserstand kontrol‐
lieren174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltet
Fahrzeugmeldungen im
Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Servicemeldungen
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Fahrerassistenzsysteme
■ Fahrsysteme
■ Geschwindigkeitsbegrenzer
■ Geschwindigkeitsregler
■ Adaptiver Geschwindigkeitsregler ■ Auffahrwarnung
■ Kollision bevorstehendes Bremsen
■ Einparkhilfen
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Adaptives Fahrlicht
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Toter-Winkel-Warnung
■ Verkehrszeichen-Assistent
■ Spurhalteassistent
■ Funkfernbedienung

134Instrumente, Bedienelemente
■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter 3 171
■ Status der Fahrzeugbatterie
■ Selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 173
Fahrzeugmeldungen im Colour-
Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Colour-Info-Dis‐
play. Multifunktionsknopf zum Bestä‐
tigen einer Meldung drücken. Manche Meldungen werden nur wenige Se‐
kunden lang angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Losfahren mit nicht richtig ge‐
schlossenen Türen bzw. offenerHecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐
reglers.
■ Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden Fahr‐
zeug.
■ Beim Überschreiten einer program‐
mierten Geschwindigkeit bzw. Ge‐
schwindigkeitsbegrenzung.
■ Bei Anzeige einer Warnmeldung oder eines Warncodes im Driver In‐formation Center (DIC).
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Bei einem unbeabsichtigten Spur‐ wechsel.■Wenn bei ausgefahrenem Heckträ‐
ger der Rückwärtsgang eingelegtwird.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
■ Wenn AdBlue nachgefüllt werden muss.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ■ Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie

Instrumente, Bedienelemente135
Sitzheizung,
Heckscheibenheizung oder an‐
dere Hauptverbraucher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐ code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben
lassen.Bordcomputer
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐ gewählt werden 3 124.
MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen der Untermenüs das Einstellrädchen drehen:

136Instrumente, Bedienelemente
■ Tageskilometerzähler 1
■ Durchschnittsverbrauch 1
■ Durchschnittsgeschwindigkeit 1
■ Tageskilometerzähler 2
■ Durchschnittsverbrauch 2
■ Durchschnittsgeschwindigkeit 2
■ Digitale Geschwindigkeit
■ Reichweite
■ Momentanverbrauch
■ Zielführung
Bordcomputer 1 und 2
Die Daten der beiden Bordcomputer
bzgl. Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit lassen sich durch
Drücken der Taste SET/CLR separat
zurücksetzen. So können für zwei
verschiedene Fahrer unterschiedli‐
che Informationen angezeigt werden.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.

Instrumente, Bedienelemente137
Reichweite
Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint bei Fahrzeugen mit Uplevel-
Kombi-Display eine Meldung.
Wenn unverzüglich getankt werden
muss, wird in Fahrzeugen mit Midle‐
vel-Display oder Uplevel-Kombi-Dis‐
play ein Warncode oder eine Warn‐
meldung angezeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 122.
Durchschnittsverbrauch Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.Momentanverbrauch
Anzeige des Momentanverbrauchs.
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung Taste SET/CLR ei‐
nige Sekunden lang drücken.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐schwindigkeit.
Verkehrszeichen-Assistent
Anzeige der erkannten Verkehrszei‐
chen am aktuellen Fahrbahnab‐
schnitt 3 216.
Zielführung Zusätzlich zu den Navigationsinfor‐
mationen im Colour-Info-Display wird
die Streckenführung auch im Driver
Information Center angezeigt.Abweichende Anzeige bei
Fahrzeugen mit Erdgasantrieb:
Reichweite Die Reichweite wird für den Benzin-und den Erdgasbetrieb angegeben.
Beide Reichweiten können addiert
angezeigt werden.
Durchschnittsverbrauch
Der Durchschnittsverbrauch wird
stets für den ausgewählten Modus angezeigt.
Kraftstoffwahltaste 3 112.
Momentanverbrauch
Der Momentanverbrauch wird stets
für den ausgewählten Modus ange‐
zeigt.
Kraftstoffwahltaste 3 112.

138Instrumente, BedienelementePersonalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐
stellungen 3 25.
Je nach Fahrzeugausstattung und länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐
nen Funktionen unter Umständen
nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Personalisierte Einstellungen
im Graphic-Info-Display
CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
■ Sport-Modus Einstellungen
■ Sprachen (Languages)
■ Uhrzeit & Datum
■ Radioeinstellungen
■ Telefoneinstellungen
■ Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sport-Modus Einstellungen
Der Fahrer kann die im Sport-Modus
aktivierten Funktionen wählen
3 185.
■ Sportliches Fahrwerk : Die Dämp‐
fung wird härter.
■ Sportliche Motorleistung : Gaspedal
und Schaltung sprechen schneller
an.
