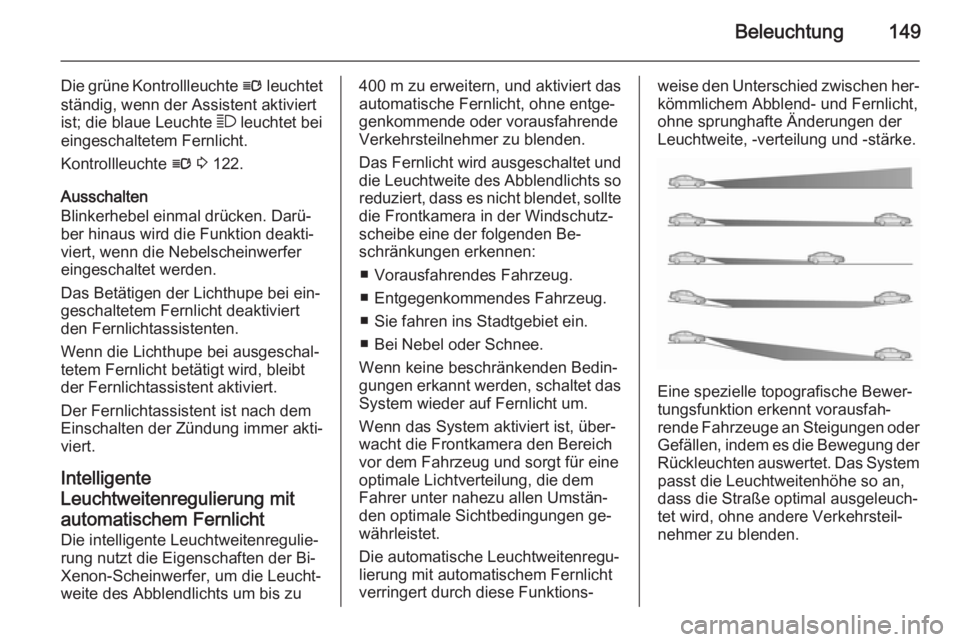

Beleuchtung149
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 122.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Der Fernlichtassistent ist nach dem
Einschalten der Zündung immer akti‐
viert.
Intelligente
Leuchtweitenregulierung mit automatischem Fernlicht Die intelligente Leuchtweitenregulie‐
rung nutzt die Eigenschaften der Bi-
Xenon-Scheinwerfer, um die Leucht‐
weite des Abblendlichts um bis zu400 m zu erweitern, und aktiviert das automatische Fernlicht, ohne entge‐
genkommende oder vorausfahrende
Verkehrsteilnehmer zu blenden.
Das Fernlicht wird ausgeschaltet und
die Leuchtweite des Abblendlichts so
reduziert, dass es nicht blendet, sollte die Frontkamera in der Windschutz‐scheibe eine der folgenden Be‐
schränkungen erkennen:
■ Vorausfahrendes Fahrzeug.
■ Entgegenkommendes Fahrzeug.
■ Sie fahren ins Stadtgebiet ein.
■ Bei Nebel oder Schnee.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Wenn das System aktiviert ist, über‐
wacht die Frontkamera den Bereich
vor dem Fahrzeug und sorgt für eine
optimale Lichtverteilung, die dem
Fahrer unter nahezu allen Umstän‐
den optimale Sichtbedingungen ge‐
währleistet.
Die automatische Leuchtweitenregu‐
lierung mit automatischem Fernlicht
verringert durch diese Funktions‐weise den Unterschied zwischen her‐
kömmlichem Abblend- und Fernlicht,
ohne sprunghafte Änderungen der
Leuchtweite, -verteilung und -stärke.
Eine spezielle topografische Bewer‐
tungsfunktion erkennt vorausfah‐
rende Fahrzeuge an Steigungen oder Gefällen, indem es die Bewegung der
Rückleuchten auswertet. Das System
passt die Leuchtweitenhöhe so an,
dass die Straße optimal ausgeleuch‐
tet wird, ohne andere Verkehrsteil‐
nehmer zu blenden.

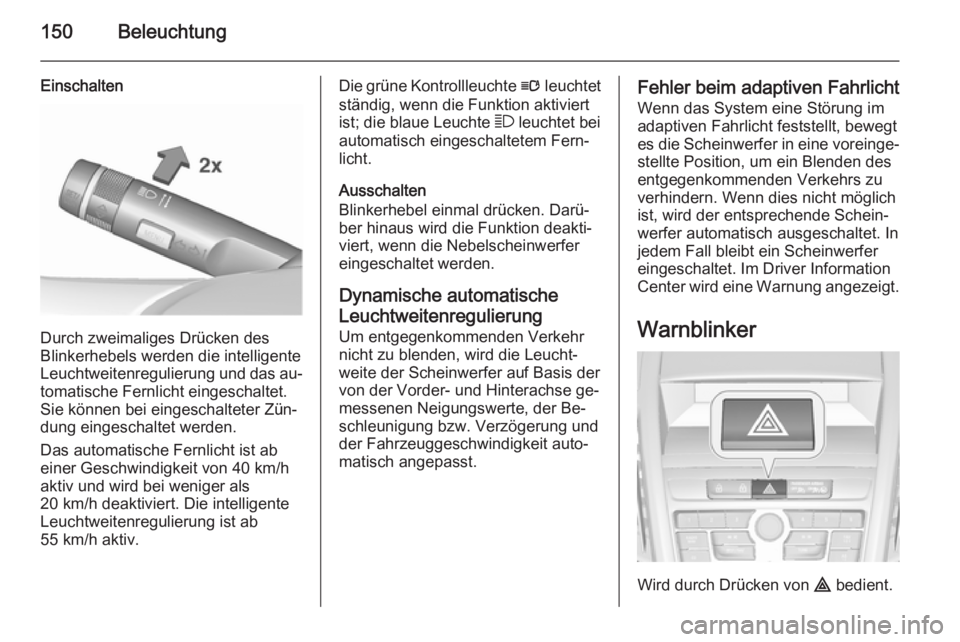

150Beleuchtung
Einschalten
Durch zweimaliges Drücken des
Blinkerhebels werden die intelligente Leuchtweitenregulierung und das au‐
tomatische Fernlicht eingeschaltet.
Sie können bei eingeschalteter Zün‐ dung eingeschaltet werden.
Das automatische Fernlicht ist ab
einer Geschwindigkeit von 40 km/h
aktiv und wird bei weniger als
20 km/h deaktiviert. Die intelligente
Leuchtweitenregulierung ist ab
55 km/h aktiv.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn die Funktion aktiviert
ist; die blaue Leuchte 7 leuchtet bei
automatisch eingeschaltetem Fern‐
licht.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.Fehler beim adaptiven Fahrlicht
Wenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐ stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐
werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.

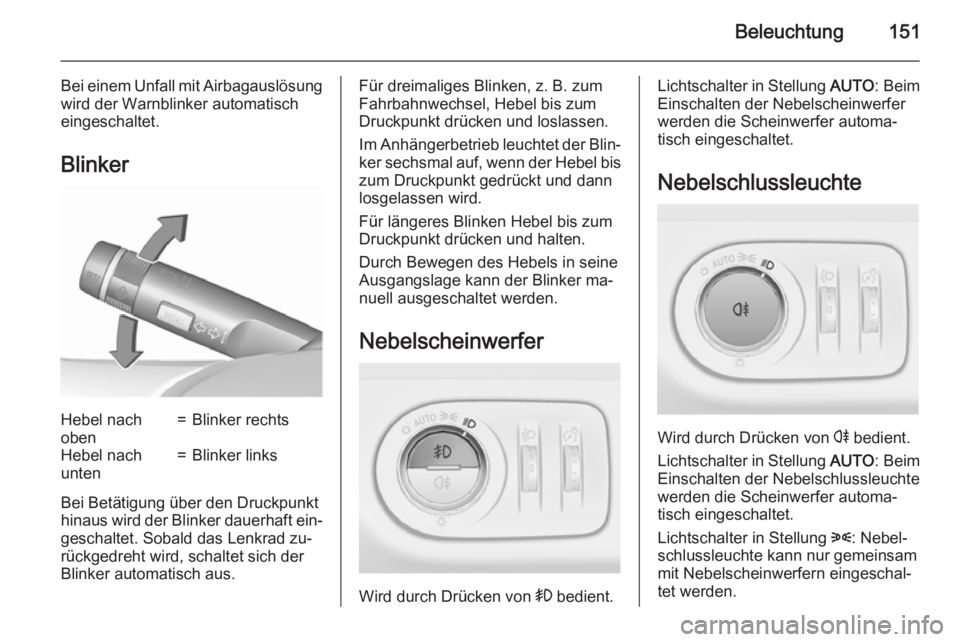

Beleuchtung151
Bei einem Unfall mit Airbagauslösungwird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben=Blinker rechtsHebel nach
unten=Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐ geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Fahrbahnwechsel, Hebel bis zum
Druckpunkt drücken und loslassen.
Im Anhängerbetrieb leuchtet der Blin‐
ker sechsmal auf, wenn der Hebel bis
zum Druckpunkt gedrückt und dann
losgelassen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Wird durch Drücken von > bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlussleuchte
Wird durch Drücken von r bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.

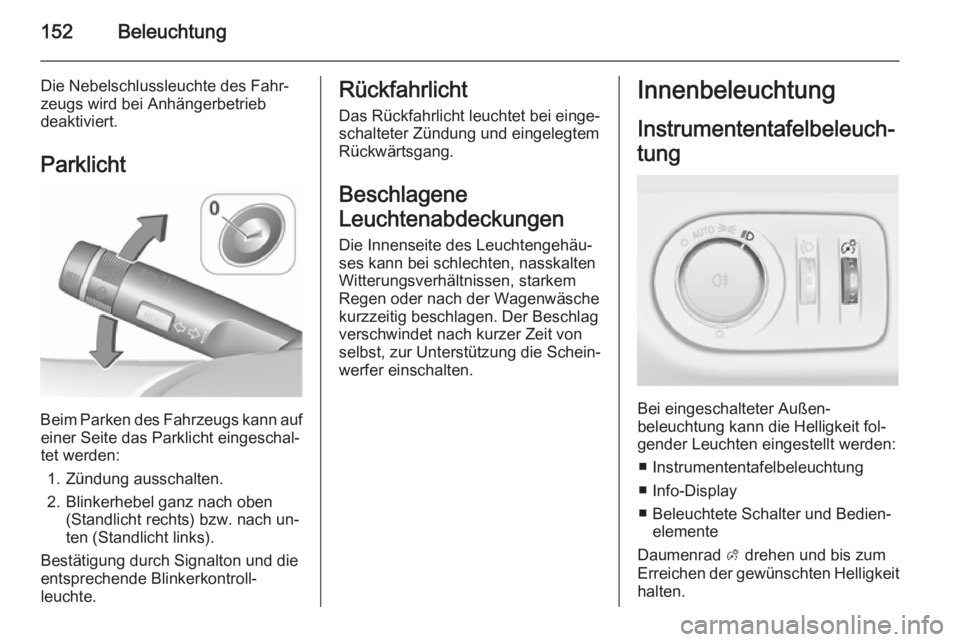

152Beleuchtung
Die Nebelschlussleuchte des Fahr‐
zeugs wird bei Anhängerbetrieb
deaktiviert.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐tet werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Standlicht rechts) bzw. nach un‐
ten (Standlicht links).
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht
Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene
Leuchtenabdeckungen Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐
tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
■ Instrumententafelbeleuchtung
■ Info-Display
■ Beleuchtete Schalter und Bedien‐ elemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.

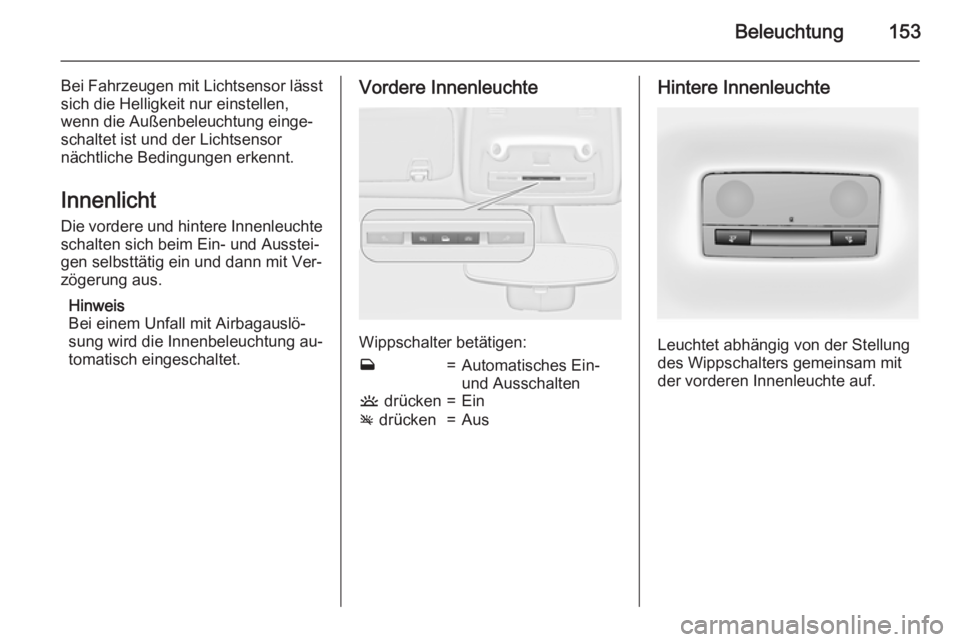

Beleuchtung153
Bei Fahrzeugen mit Lichtsensor lässtsich die Helligkeit nur einstellen,
wenn die Außenbeleuchtung einge‐
schaltet ist und der Lichtsensor
nächtliche Bedingungen erkennt.
Innenlicht
Die vordere und hintere Innenleuchte schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit Ver‐
zögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung au‐
tomatisch eingeschaltet.Vordere Innenleuchte
Wippschalter betätigen:
w=Automatisches Ein-
und Ausschaltenu drücken=Einv drücken=AusHintere Innenleuchte
Leuchtet abhängig von der Stellung
des Wippschalters gemeinsam mit
der vorderen Innenleuchte auf.

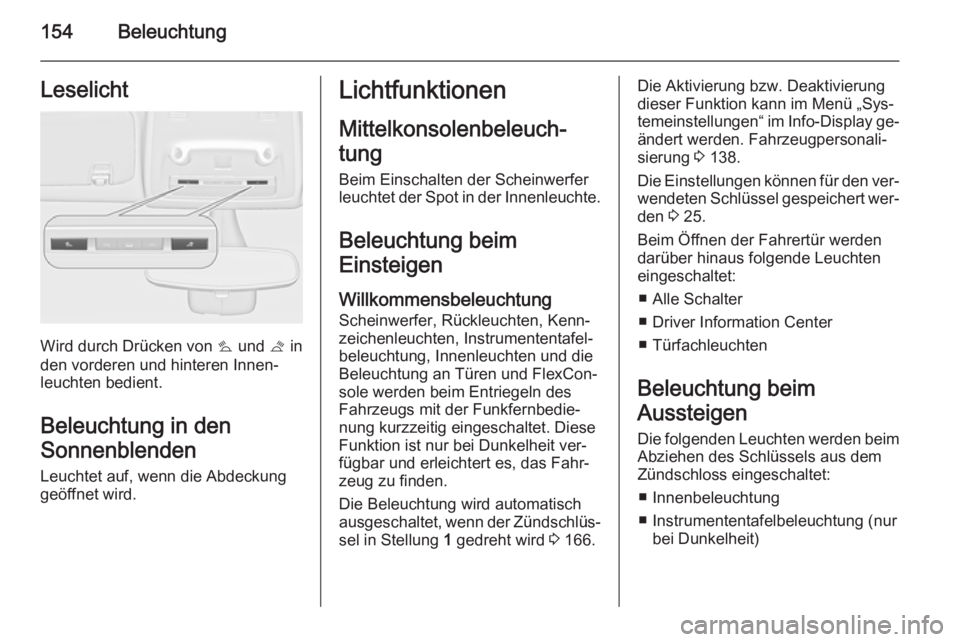

154BeleuchtungLeselicht
Wird durch Drücken von s und t in
den vorderen und hinteren Innen‐ leuchten bedient.
Beleuchtung in den
Sonnenblenden Leuchtet auf, wenn die Abdeckung
geöffnet wird.
Lichtfunktionen
Mittelkonsolenbeleuch‐
tung
Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim
Einsteigen
Willkommensbeleuchtung
Scheinwerfer, Rückleuchten, Kenn‐
zeichenleuchten, Instrumententafel‐
beleuchtung, Innenleuchten und die
Beleuchtung an Türen und FlexCon‐
sole werden beim Entriegeln des
Fahrzeugs mit der Funkfernbedie‐
nung kurzzeitig eingeschaltet. Diese
Funktion ist nur bei Dunkelheit ver‐
fügbar und erleichtert es, das Fahr‐
zeug zu finden.
Die Beleuchtung wird automatisch
ausgeschaltet, wenn der Zündschlüs‐
sel in Stellung 1 gedreht wird 3 166.Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü „Sys‐
temeinstellungen“ im Info-Display ge‐
ändert werden. Fahrzeugpersonali‐
sierung 3 138.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 25.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
■ Alle Schalter
■ Driver Information Center
■ Türfachleuchten
Beleuchtung beim
Aussteigen Die folgenden Leuchten werden beimAbziehen des Schlüssels aus demZündschloss eingeschaltet:
■ Innenbeleuchtung
■ Instrumententafelbeleuchtung (nur bei Dunkelheit)

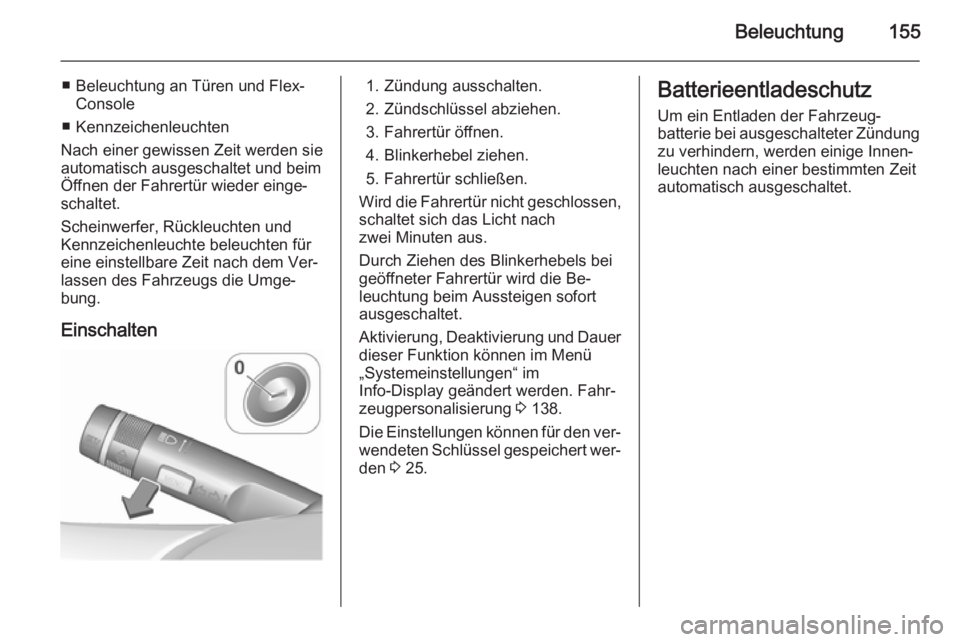

Beleuchtung155
■ Beleuchtung an Türen und Flex‐Console
■ Kennzeichenleuchten
Nach einer gewissen Zeit werden sie
automatisch ausgeschaltet und beim Öffnen der Fahrertür wieder einge‐
schaltet.
Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem Ver‐
lassen des Fahrzeugs die Umge‐
bung.
Einschalten1. Zündung ausschalten.
2. Zündschlüssel abziehen.
3. Fahrertür öffnen.
4. Blinkerhebel ziehen.
5. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen, schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die Be‐
leuchtung beim Aussteigen sofort
ausgeschaltet.
Aktivierung, Deaktivierung und Dauer
dieser Funktion können im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 138.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 25.Batterieentladeschutz
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.

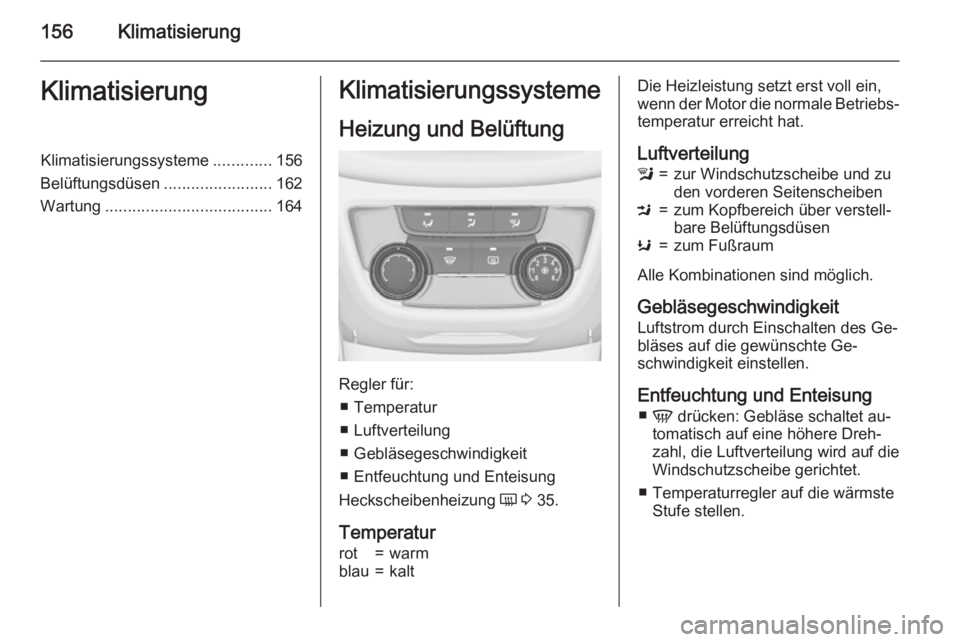

156KlimatisierungKlimatisierungKlimatisierungssysteme.............156
Belüftungsdüsen ........................162
Wartung ..................................... 164Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 35.
Temperatur
rot=warmblau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungl=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
Entfeuchtung und Enteisung ■ V drücken: Gebläse schaltet au‐
tomatisch auf eine höhere Dreh‐
zahl, die Luftverteilung wird auf die
Windschutzscheibe gerichtet.
■ Temperaturregler auf die wärmste Stufe stellen.

Klimatisierung157
■Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.

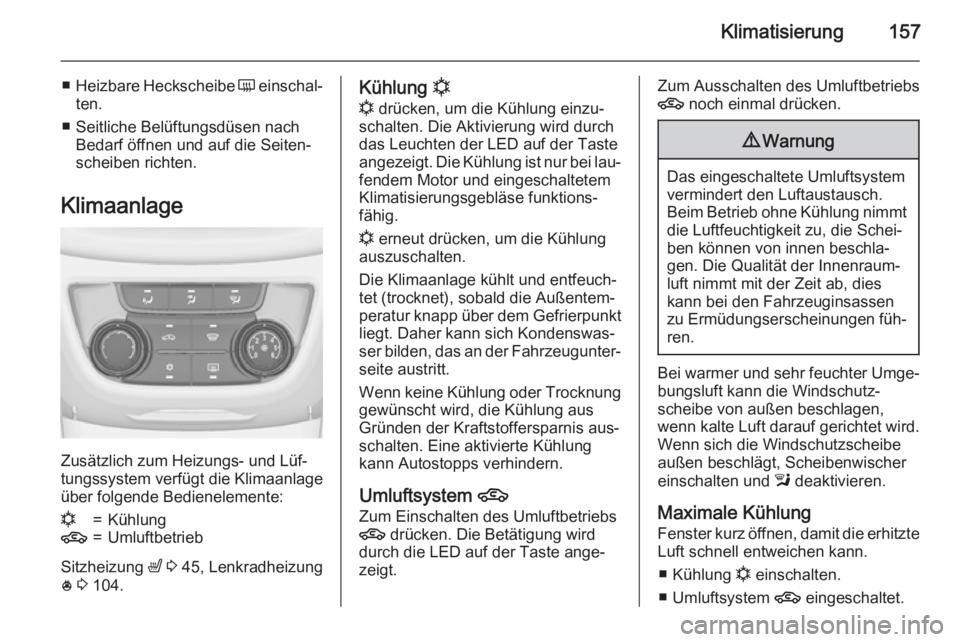

Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n=Kühlung4=Umluftbetrieb
Sitzheizung ß 3 45, Lenkradheizung
* 3 104.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Aktivierung wird durch
das Leuchten der LED auf der Taste
angezeigt. Die Kühlung ist nur bei lau‐
fendem Motor und eingeschaltetem
Klimatisierungsgebläse funktions‐
fähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.Zum Ausschalten des Umluftbetriebs
4 noch einmal drücken.9Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft darauf gerichtet wird.
Wenn sich die Windschutzscheibe außen beschlägt, Scheibenwischer
einschalten und l deaktivieren.
Maximale Kühlung Fenster kurz öffnen, damit die erhitzte
Luft schnell entweichen kann.
■ Kühlung n einschalten.
■ Umluftsystem 4 eingeschaltet.

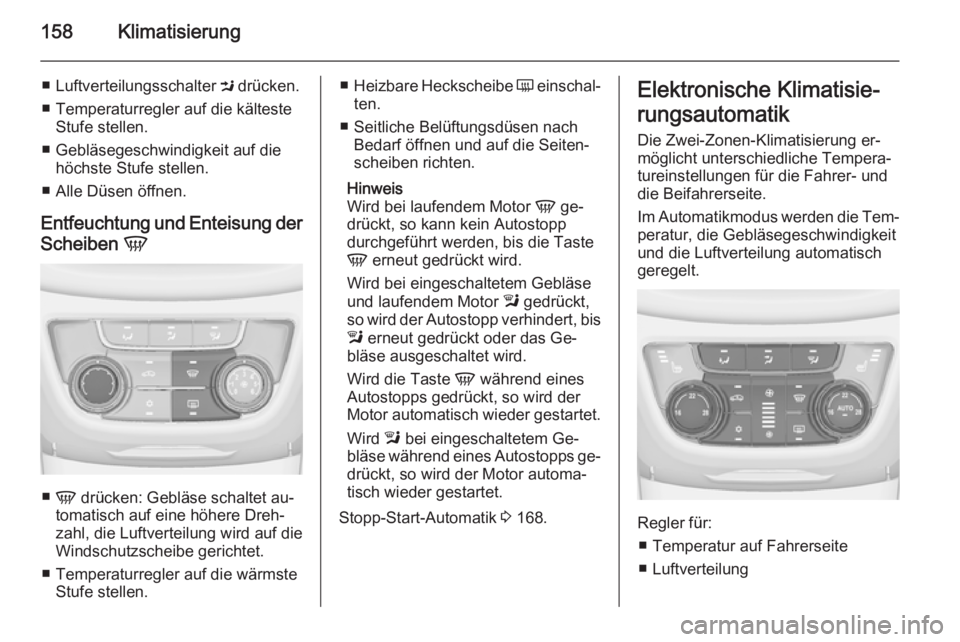

158Klimatisierung
■Luftverteilungsschalter M drücken.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
■
V drücken: Gebläse schaltet au‐
tomatisch auf eine höhere Dreh‐
zahl, die Luftverteilung wird auf die
Windschutzscheibe gerichtet.
■ Temperaturregler auf die wärmste Stufe stellen.
■Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 168.Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht unterschiedliche Tempera‐
tureinstellungen für die Fahrer- und
die Beifahrerseite.
Im Automatikmodus werden die Tem‐ peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch
geregelt.
Regler für:
■ Temperatur auf Fahrerseite
■ Luftverteilung
