OPEL ZAFIRA C 2015.5 Betriebsanleitung (in German)

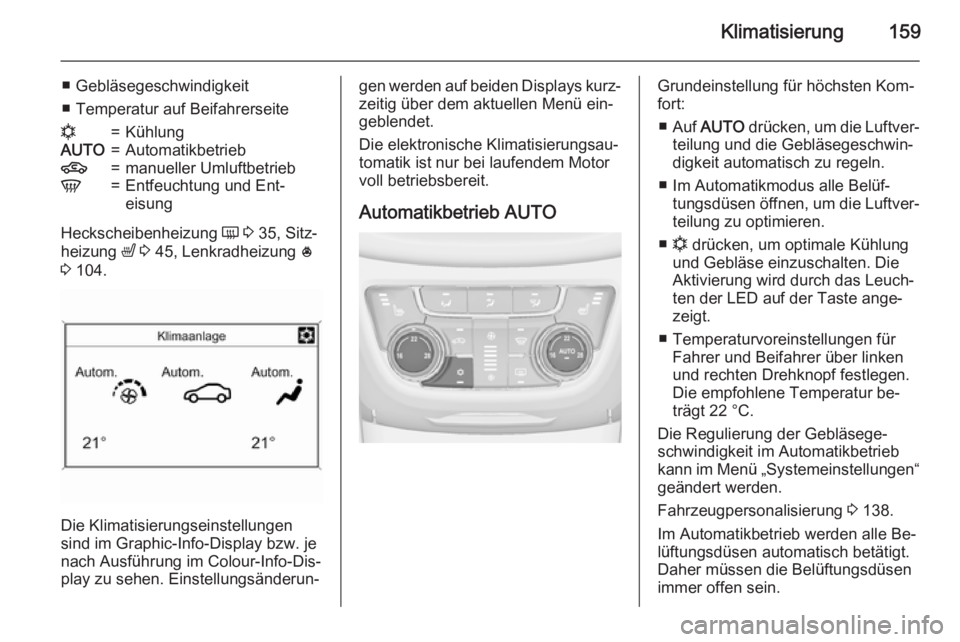

Klimatisierung159
■ Gebläsegeschwindigkeit
■ Temperatur auf Beifahrerseiten=KühlungAUTO=Automatikbetrieb4=manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 35, Sitz‐
heizung ß 3 45, Lenkradheizung *
3 104.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTOGrundeinstellung für höchsten Kom‐
fort:
■ Auf AUTO drücken, um die Luftver‐
teilung und die Gebläsegeschwin‐ digkeit automatisch zu regeln.
■ Im Automatikmodus alle Belüf‐ tungsdüsen öffnen, um die Luftver‐
teilung zu optimieren.
■ n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Aktivierung wird durch das Leuch‐
ten der LED auf der Taste ange‐
zeigt.
■ Temperaturvoreinstellungen für Fahrer und Beifahrer über linken
und rechten Drehknopf festlegen. Die empfohlene Temperatur be‐
trägt 22 °C.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikbetrieb
kann im Menü „Systemeinstellungen“
geändert werden.
Fahrzeugpersonalisierung 3 138.
Im Automatikbetrieb werden alle Be‐
lüftungsdüsen automatisch betätigt.
Daher müssen die Belüftungsdüsen
immer offen sein.

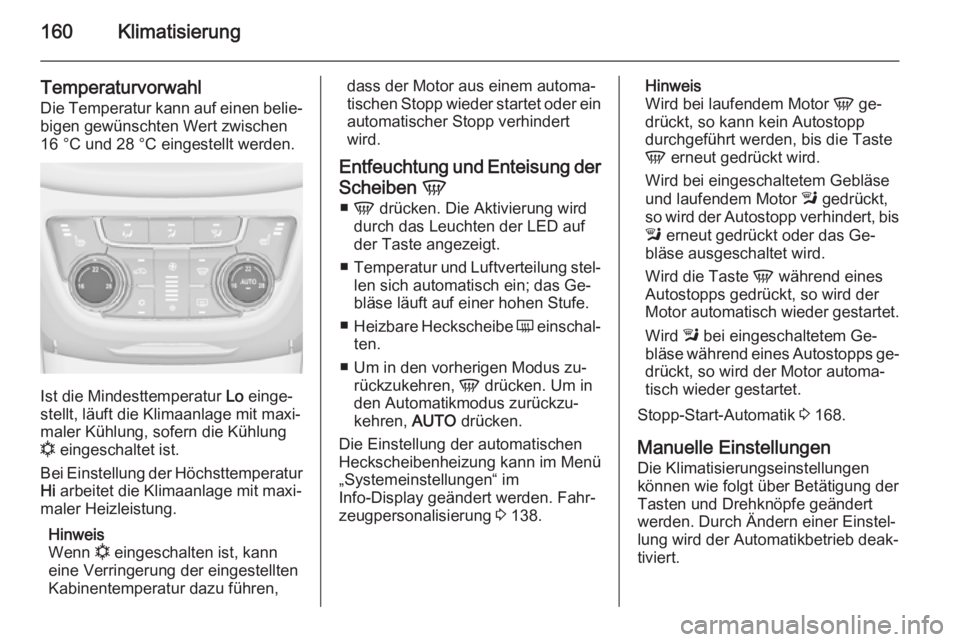

160Klimatisierung
Temperaturvorwahl
Die Temperatur kann auf einen belie‐ bigen gewünschten Wert zwischen
16 °C und 28 °C eingestellt werden.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
■ V drücken. Die Aktivierung wird
durch das Leuchten der LED auf
der Taste angezeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, V drücken. Um in
den Automatikmodus zurückzu‐
kehren, AUTO drücken.
Die Einstellung der automatischen
Heckscheibenheizung kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 138.Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp
durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor l gedrückt,
so wird der Autostopp verhindert, bis
l erneut gedrückt oder das Ge‐
bläse ausgeschaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird l bei eingeschaltetem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 168.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.

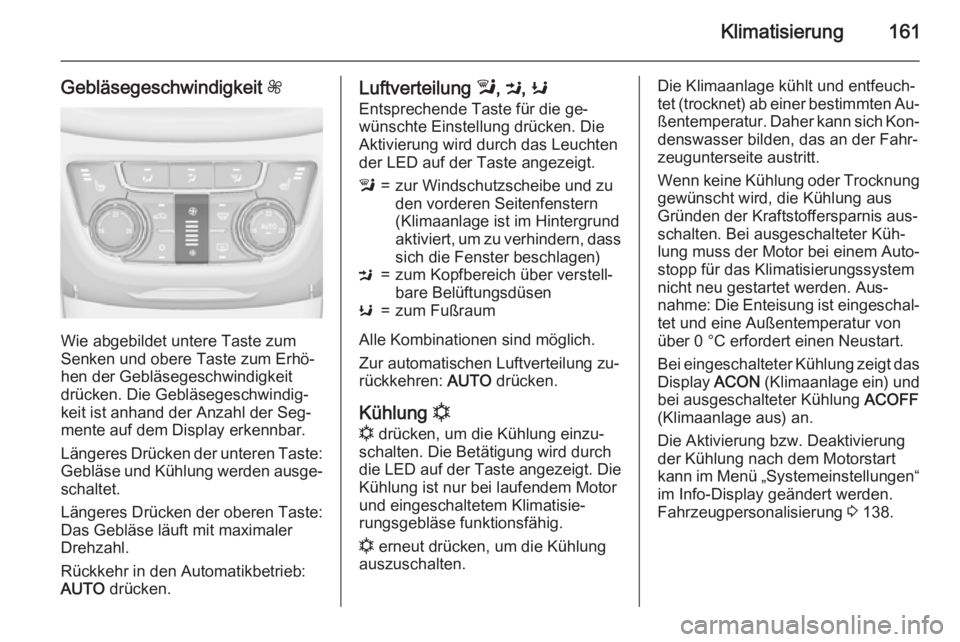

Klimatisierung161
Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Aktivierung wird durch das Leuchten
der LED auf der Taste angezeigt.l=zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: AUTO drücken.
Kühlung n
n drücken, um die Kühlung einzu‐
schalten. Die Betätigung wird durch
die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor
und eingeschaltetem Klimatisie‐
rungsgebläse funktionsfähig.
n erneut drücken, um die Kühlung
auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Daher kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐
stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Enteisung ist eingeschal‐ tet und eine Außentemperatur von
über 0 °C erfordert einen Neustart.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.
Die Aktivierung bzw. Deaktivierung
der Kühlung nach dem Motorstart
kann im Menü „Systemeinstellungen“
im Info-Display geändert werden. Fahrzeugpersonalisierung 3 138.

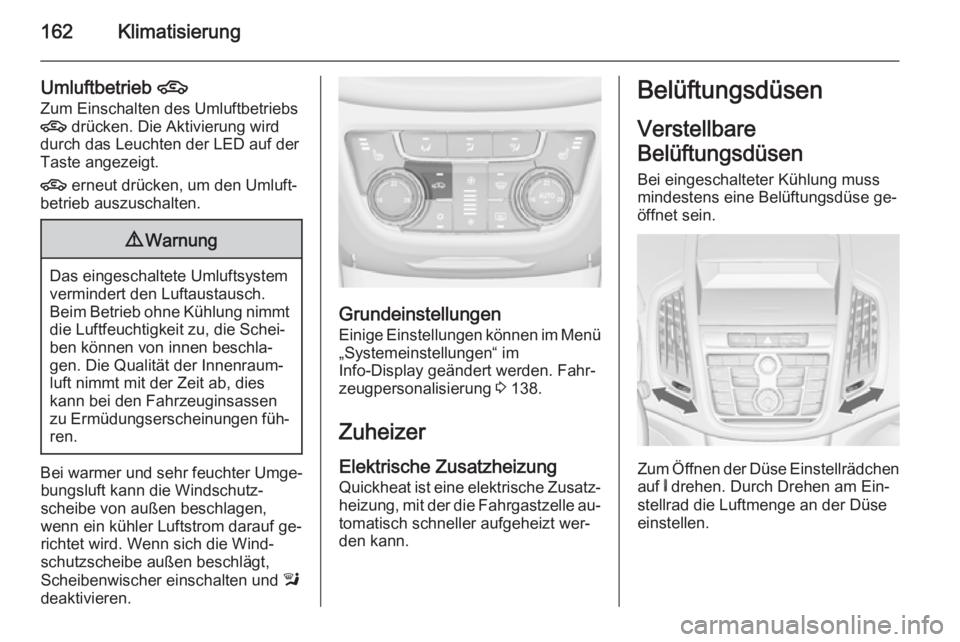

162Klimatisierung
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
4 drücken. Die Aktivierung wird
durch das Leuchten der LED auf der
Taste angezeigt.
4 erneut drücken, um den Umluft‐
betrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf ge‐
richtet wird. Wenn sich die Wind‐ schutzscheibe außen beschlägt,
Scheibenwischer einschalten und l
deaktivieren.
Grundeinstellungen
Einige Einstellungen können im Menü „Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐ zeugpersonalisierung 3 138.
Zuheizer
Elektrische Zusatzheizung Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse Einstellrädchen auf B drehen. Durch Drehen am Ein‐
stellrad die Luftmenge an der Düse
einstellen.

Klimatisierung163

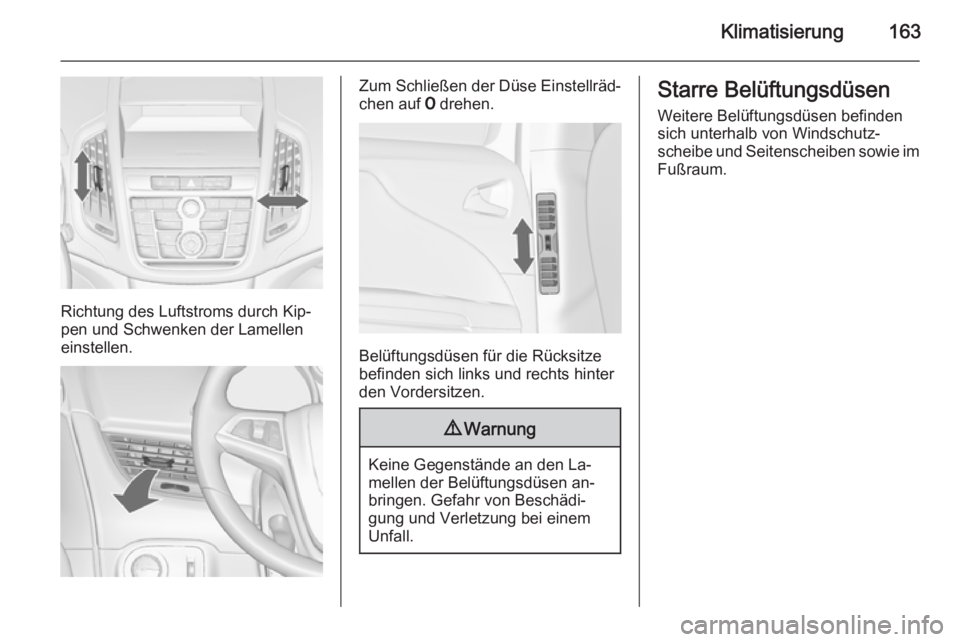

Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse Einstellräd‐
chen auf 7 drehen.
Belüftungsdüsen für die Rücksitze
befinden sich links und rechts hinter
den Vordersitzen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.
Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.

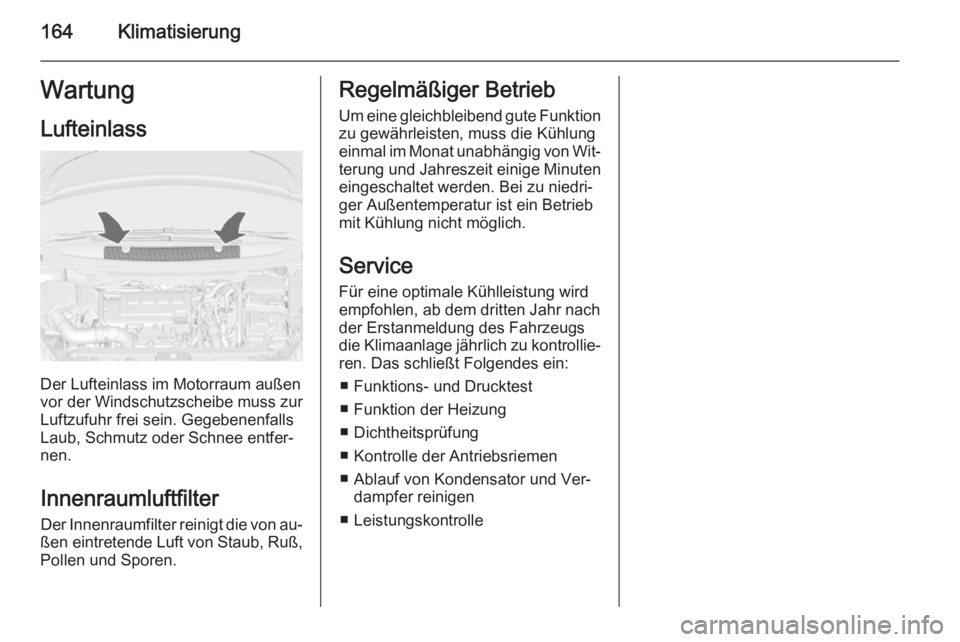

164KlimatisierungWartungLufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

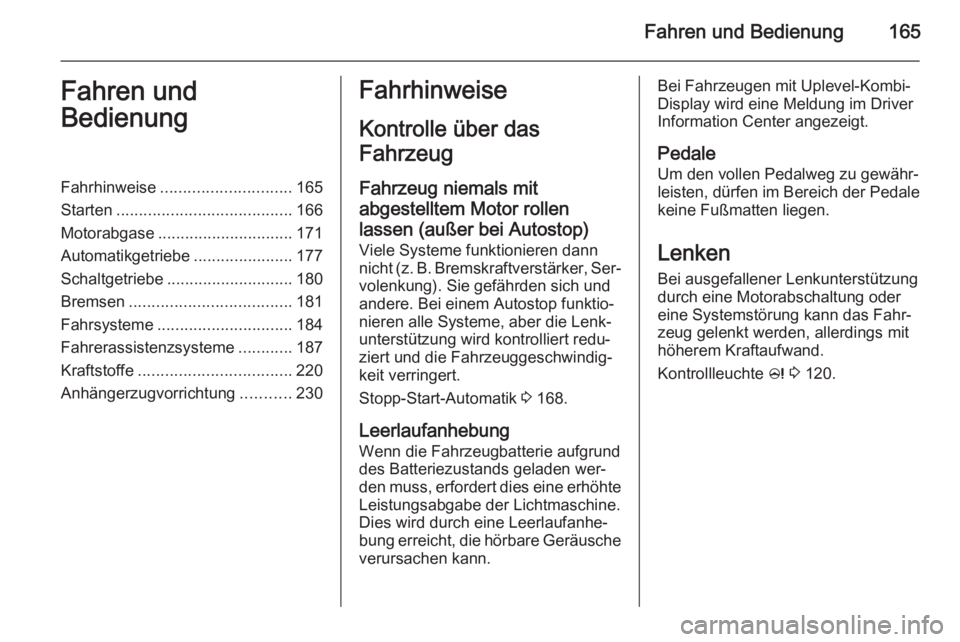

Fahren und Bedienung165Fahren und
BedienungFahrhinweise ............................. 165
Starten ....................................... 166
Motorabgase .............................. 171
Automatikgetriebe ......................177
Schaltgetriebe ............................ 180
Bremsen .................................... 181
Fahrsysteme .............................. 184
Fahrerassistenzsysteme ............187
Kraftstoffe .................................. 220
Anhängerzugvorrichtung ...........230Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 168.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund
des Batteriezustands geladen wer‐
den muss, erfordert dies eine erhöhte Leistungsabgabe der Lichtmaschine.
Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche
verursachen kann.Bei Fahrzeugen mit Uplevel-Kombi-
Display wird eine Meldung im Driver
Information Center angezeigt.
Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Lenken
Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 120.

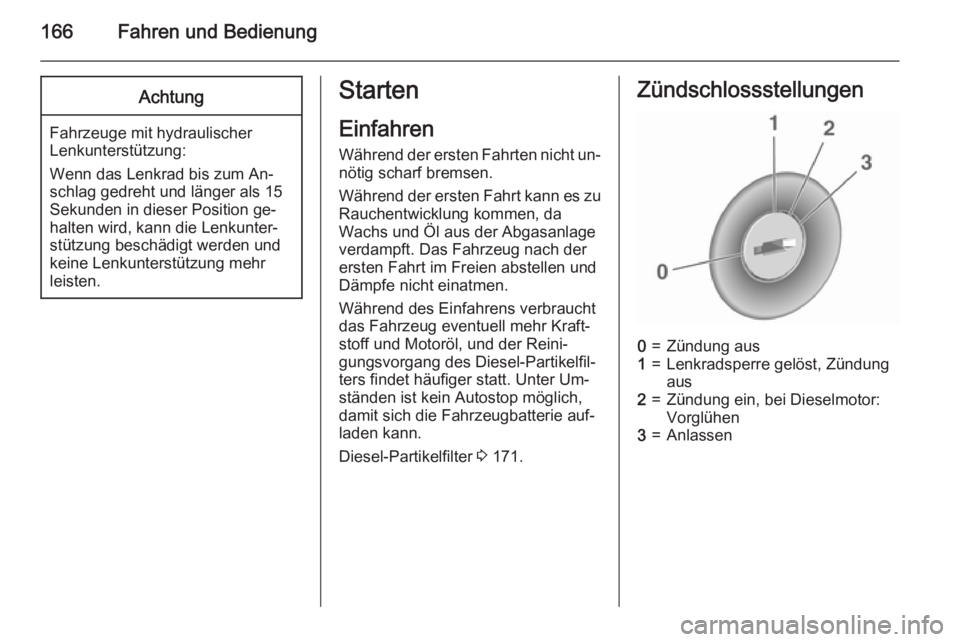

166Fahren und BedienungAchtung
Fahrzeuge mit hydraulischerLenkunterstützung:
Wenn das Lenkrad bis zum An‐
schlag gedreht und länger als 15 Sekunden in dieser Position ge‐
halten wird, kann die Lenkunter‐
stützung beschädigt werden und
keine Lenkunterstützung mehr
leisten.
Starten
Einfahren
Während der ersten Fahrten nicht un‐ nötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐
stoff und Motoröl, und der Reini‐
gungsvorgang des Diesel-Partikelfil‐
ters findet häufiger statt. Unter Um‐
ständen ist kein Autostop möglich,
damit sich die Fahrzeugbatterie auf‐
laden kann.
Diesel-Partikelfilter 3 171.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung
aus2=Zündung ein, bei Dieselmotor:
Vorglühen3=Anlassen

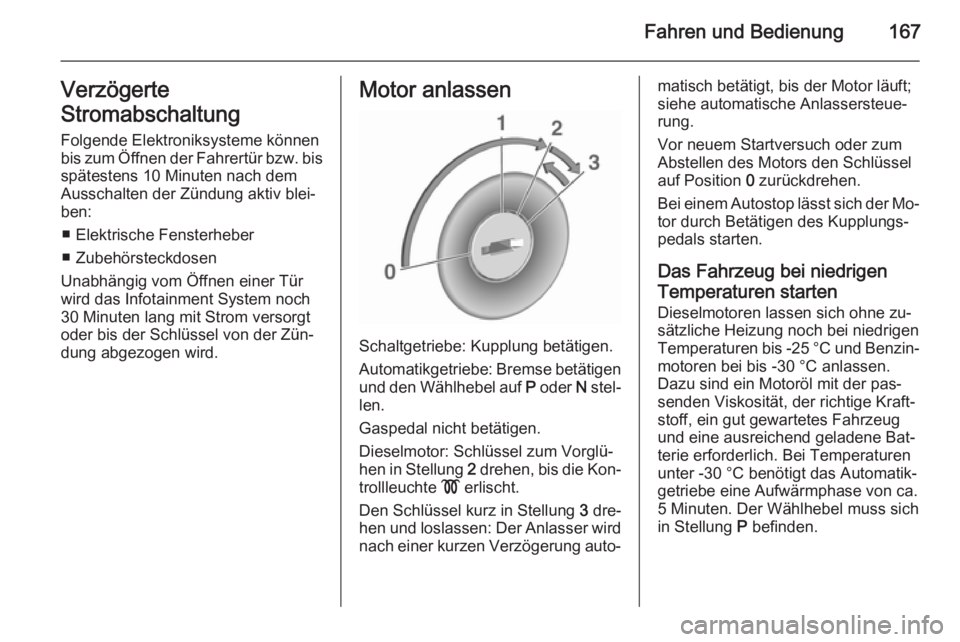

Fahren und Bedienung167Verzögerte
Stromabschaltung Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis spätestens 10 Minuten nach dem
Ausschalten der Zündung aktiv blei‐
ben:
■ Elektrische Fensterheber
■ Zubehörsteckdosen
Unabhängig vom Öffnen einer Tür
wird das Infotainment System noch
30 Minuten lang mit Strom versorgt
oder bis der Schlüssel von der Zün‐
dung abgezogen wird.Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.
Den Schlüssel kurz in Stellung 3 dre‐
hen und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor neuem Startversuch oder zum Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostop lässt sich der Mo‐
tor durch Betätigen des Kupplungs‐
pedals starten.
Das Fahrzeug bei niedrigen
Temperaturen starten
Dieselmotoren lassen sich ohne zu‐
sätzliche Heizung noch bei niedrigen
Temperaturen bis -25 °C und Benzin‐ motoren bei bis -30 °C anlassen.
Dazu sind ein Motoröl mit der pas‐
senden Viskosität, der richtige Kraft‐
stoff, ein gut gewartetes Fahrzeug
und eine ausreichend geladene Bat‐
terie erforderlich. Bei Temperaturen
unter -30 °C benötigt das Automatik‐
getriebe eine Aufwärmphase von ca.
5 Minuten. Der Wählhebel muss sich
in Stellung P befinden.

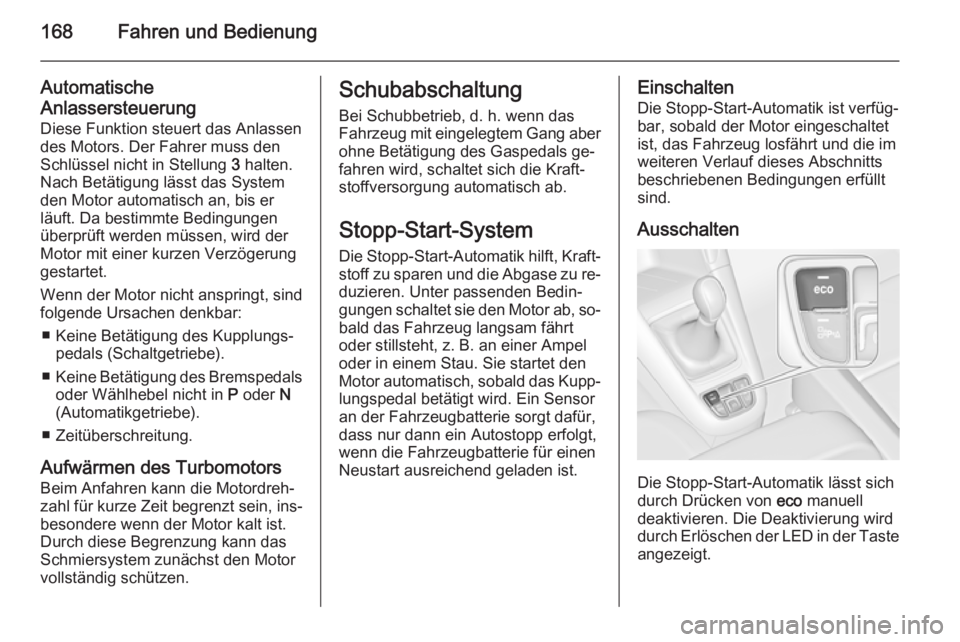

168Fahren und Bedienung
Automatische
Anlassersteuerung
Diese Funktion steuert das Anlassen des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System
den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Keine Betätigung des Kupplungs‐ pedals (Schaltgetriebe).
■ Keine Betätigung des Bremspedals
oder Wählhebel nicht in P oder N
(Automatikgetriebe).
■ Zeitüberschreitung.
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.Schubabschaltung
Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.
Stopp-Start-System Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür,
dass nur dann ein Autostopp erfolgt,
wenn die Fahrzeugbatterie für einen
Neustart ausreichend geladen ist.Einschalten
Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.
Ausschalten
Die Stopp-Start-Automatik lässt sich
durch Drücken von eco manuell
deaktivieren. Die Deaktivierung wird
durch Erlöschen der LED in der Taste
angezeigt.
