OPEL ZAFIRA C 2015.5 Betriebsanleitung (in German)

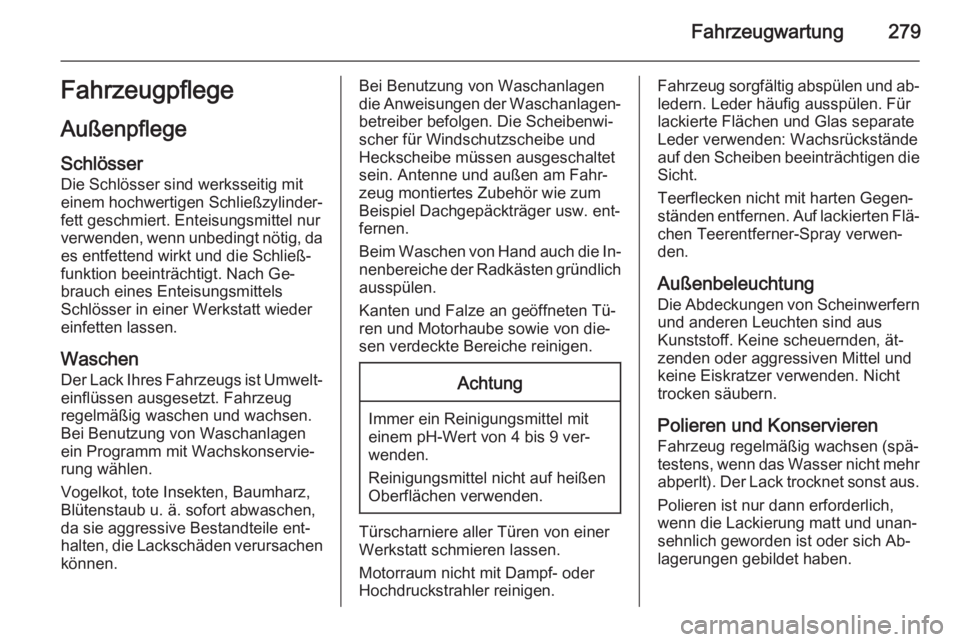

Fahrzeugwartung279Fahrzeugpflege
Außenpflege
Schlösser
Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylinder‐ fett geschmiert. Enteisungsmittel nurverwenden, wenn unbedingt nötig, da es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen Der Lack Ihres Fahrzeugs ist Umwelt‐
einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen
können.Bei Benutzung von Waschanlagen
die Anweisungen der Waschanlagen‐
betreiber befolgen. Die Scheibenwi‐
scher für Windschutzscheibe und
Heckscheibe müssen ausgeschaltet
sein. Antenne und außen am Fahr‐
zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐ nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Türscharniere aller Türen von einer
Werkstatt schmieren lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig abspülen und ab‐
ledern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐ chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern
und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐ zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.

280Fahrzeugwartung

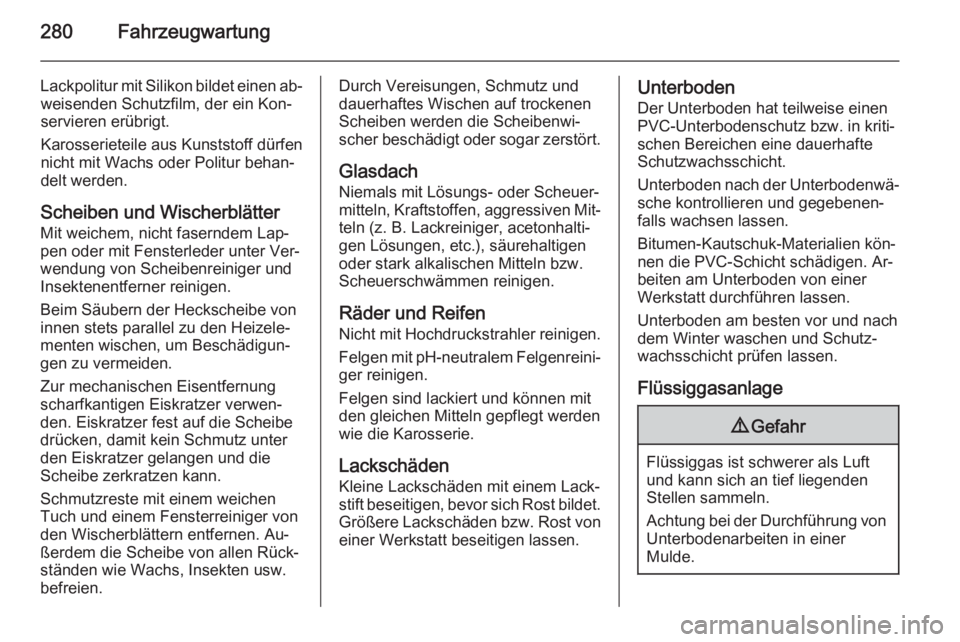

Lackpolitur mit Silikon bildet einen ab‐weisenden Schutzfilm, der ein Kon‐servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe
drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen. Au‐
ßerdem die Scheibe von allen Rück‐
ständen wie Wachs, Insekten usw.
befreien.Durch Vereisungen, Schmutz und
dauerhaftes Wischen auf trockenen Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.
Glasdach
Niemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven Mit‐
teln (z. B. Lackreiniger, acetonhalti‐
gen Lösungen, etc.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen.
Räder und Reifen Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden
wie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem Lack‐ stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien kön‐
nen die PVC-Schicht schädigen. Ar‐ beiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.
Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Mulde.

Fahrzeugwartung281

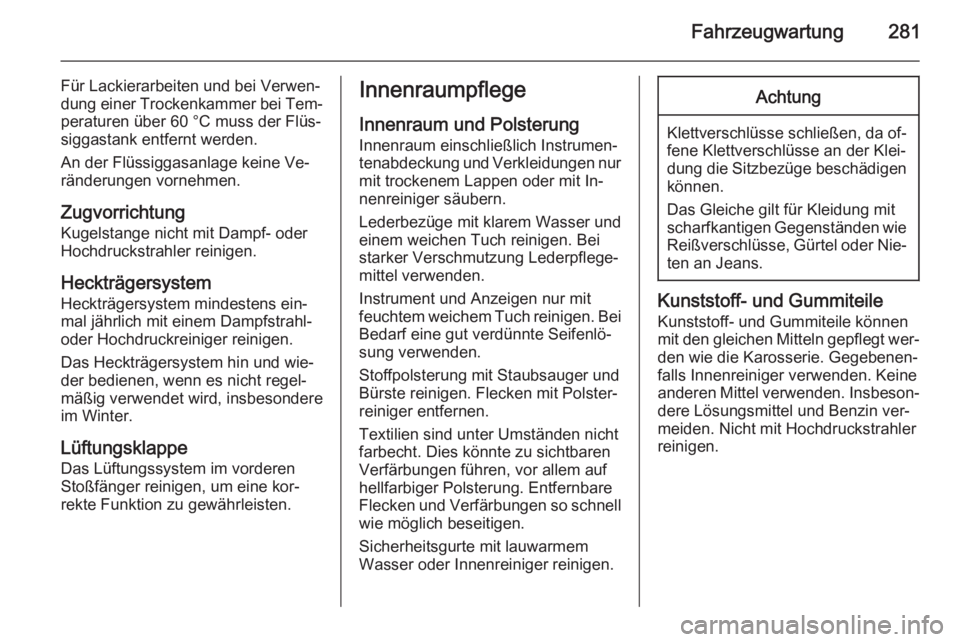

Für Lackierarbeiten und bei Verwen‐
dung einer Trockenkammer bei Tem‐ peraturen über 60 °C muss der Flüs‐
siggastank entfernt werden.
An der Flüssiggasanlage keine Ve‐ ränderungen vornehmen.
Zugvorrichtung
Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Heckträgersystem
Heckträgersystem mindestens ein‐
mal jährlich mit einem Dampfstrahl-
oder Hochdruckreiniger reinigen.
Das Heckträgersystem hin und wie‐
der bedienen, wenn es nicht regel‐
mäßig verwendet wird, insbesondere
im Winter.
Lüftungsklappe
Das Lüftungssystem im vorderen
Stoßfänger reinigen, um eine kor‐
rekte Funktion zu gewährleisten.Innenraumpflege
Innenraum und Polsterung
Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur mit trockenem Lappen oder mit In‐
nenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei
Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐ reiniger entfernen.
Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da of‐
fene Klettverschlüsse an der Klei‐
dung die Sitzbezüge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder Nie‐ ten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐ dere Lösungsmittel und Benzin ver‐meiden. Nicht mit Hochdruckstrahler
reinigen.

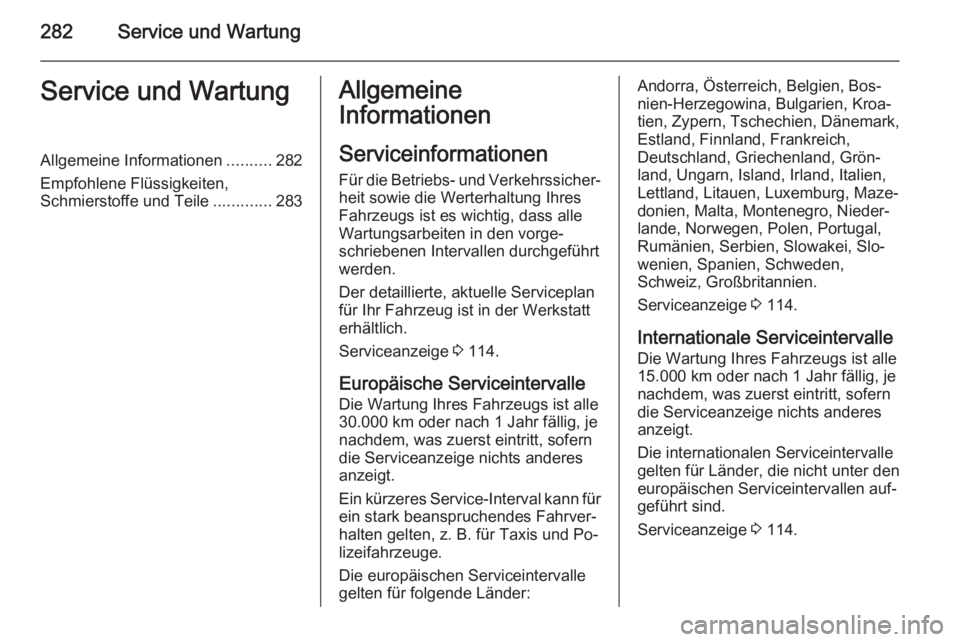

282Service und WartungService und WartungAllgemeine Informationen..........282
Empfohlene Flüssigkeiten, Schmierstoffe und Teile .............283Allgemeine
Informationen
Serviceinformationen Für die Betriebs- und Verkehrssicher‐heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle
Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 114.
Europäische Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach 1 Jahr fällig, je nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Ein kürzeres Service-Interval kann für ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder:Andorra, Österreich, Belgien, Bos‐
nien-Herzegowina, Bulgarien, Kroa‐
tien, Zypern, Tschechien, Dänemark,
Estland, Finnland, Frankreich,
Deutschland, Griechenland, Grön‐
land, Ungarn, Island, Irland, Italien,
Lettland, Litauen, Luxemburg, Maze‐
donien, Malta, Montenegro, Nieder‐
lande, Norwegen, Polen, Portugal,
Rumänien, Serbien, Slowakei, Slo‐
wenien, Spanien, Schweden,
Schweiz, Großbritannien.
Serviceanzeige 3 114.
Internationale Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter den
europäischen Serviceintervallen auf‐ geführt sind.
Serviceanzeige 3 114.

Service und Wartung283
BestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft be‐
stätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt er‐
gänzt.
Achten Sie darauf, dass das Service- und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder Ku‐
lanzfällen von entscheidender Be‐
deutung, aber auch ein Vorteil beim
Verkauf des Fahrzeugs.
Serviceintervall bei
verbleibender Lebensdauer des Motoröls
Das Serviceintervall wird je nach Nut‐
zung von mehreren Parametern be‐
stimmt.
Die Serviceanzeige gibt an, wann ein Ölwechsel fällig ist.
Serviceanzeige 3 114.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten
und Schmierstoffe Nur Produkte verwenden, die den
empfohlenen Spezifikationen ent‐
sprechen. Schäden, die durch die
Verwendung von Produkten verur‐
sacht werden, die diesen Spezifikati‐ onen nicht entsprechen, sind nicht
durch die Garantie gedeckt.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐ sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als
Viskosität. Die Ölqualität gewährleis‐
tet beispielsweise die Sauberkeit des
Motors, Schutz vor Verschleiß und
verzögerte Alterung des Öls. Die Vis‐ kosität gibt das Fließvermögen des
Öls in einem bestimmten Tempera‐
turbereich an.
Dexos ist ein neues Qualitätsmotoröl,
das Benzin- und Dieselmotoren be‐
sonders gut schützt. Falls es nicht
verfügbar ist, müssen Motoröle der
anderen aufgeführten Qualitäten ver‐ wendet werden. Empfehlungen für
Benzinmotoren gelten ebenfalls für
Motoren, die mit komprimiertem Erd‐
gas (CNG), Autogas (LPG) oder
Ethanol (E85) betrieben werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 287.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die erforderlichen Motor‐
ölkriterien Qualität und Viskosität ein‐ gehalten werden.

284Service und Wartung

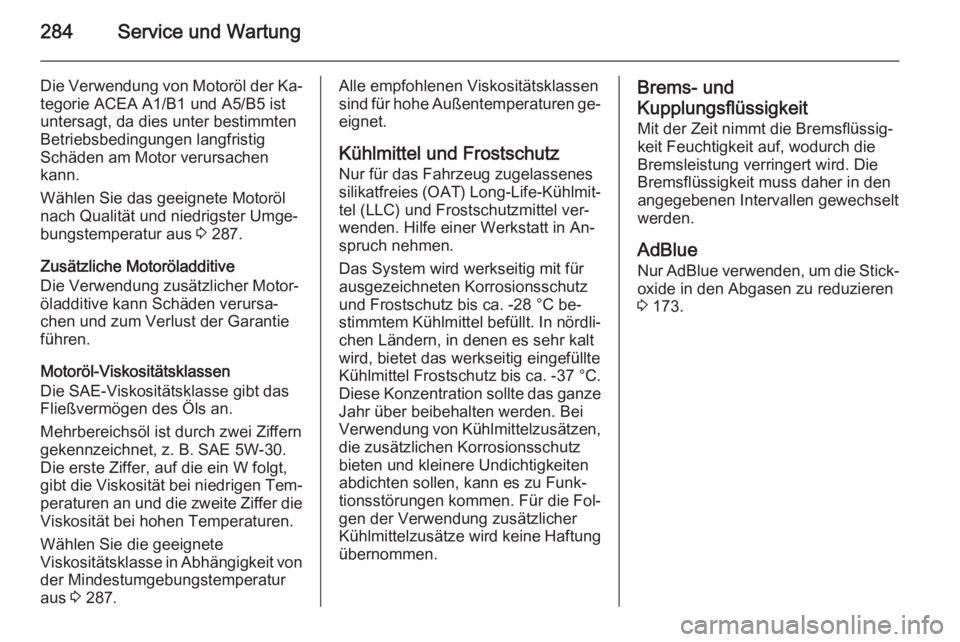

Die Verwendung von Motoröl der Ka‐
tegorie ACEA A1/B1 und A5/B5 ist
untersagt, da dies unter bestimmten
Betriebsbedingungen langfristig
Schäden am Motor verursachen
kann.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 287.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt das
Fließvermögen des Öls an.
Mehrbereichsöl ist durch zwei Ziffern
gekennzeichnet, z. B. SAE 5W-30.
Die erste Ziffer, auf die ein W folgt,
gibt die Viskosität bei niedrigen Tem‐
peraturen an und die zweite Ziffer die Viskosität bei hohen Temperaturen.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 287.Alle empfohlenen Viskositätsklassen
sind für hohe Außentemperaturen ge‐ eignet.
Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel ver‐
wenden. Hilfe einer Werkstatt in An‐
spruch nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -28 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐
chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Bei Verwendung von Kühlmittelzusätzen,
die zusätzlichen Korrosionsschutz
bieten und kleinere Undichtigkeiten
abdichten sollen, kann es zu Funk‐
tionsstörungen kommen. Für die Fol‐
gen der Verwendung zusätzlicher
Kühlmittelzusätze wird keine Haftung
übernommen.Brems- und
Kupplungsflüssigkeit Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlue Nur AdBlue verwenden, um die Stick‐oxide in den Abgasen zu reduzieren
3 173.

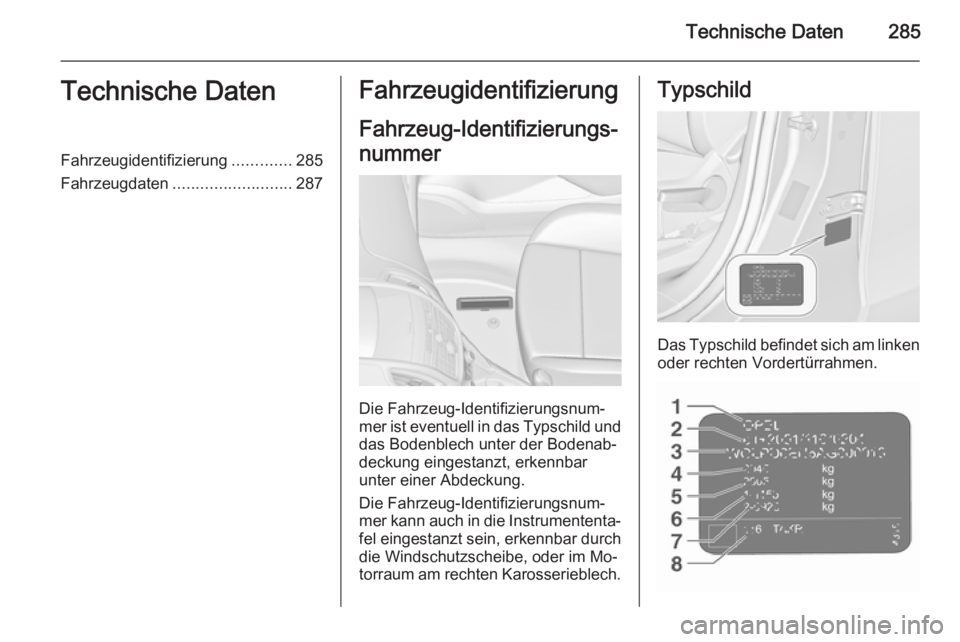

Technische Daten285Technische DatenFahrzeugidentifizierung.............285
Fahrzeugdaten .......................... 287Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐
nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist eventuell in das Typschild und das Bodenblech unter der Bodenab‐
deckung eingestanzt, erkennbar unter einer Abdeckung.
Die Fahrzeug-Identifizierungsnum‐ mer kann auch in die Instrumententa‐
fel eingestanzt sein, erkennbar durch
die Windschutzscheibe, oder im Mo‐
torraum am rechten Karosserieblech.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.

286Technische Daten
Angaben auf dem Typschild:1=Hersteller2=Genehmigungsnummer3=Fahrzeug-Identifizierungsnum‐
mer4=Zulässiges Gesamtgewicht in kg5=Zulässiges Zuggesamtgewicht
in kg6=Maximal zulässige Vorderachs‐
last in kg7=Maximal zulässige Hinterachs‐
last in kg8=Fahrzeugspezifische bzw. län‐
derspezifische Angaben
Vorder- und Hinterachslast dürfen zu‐ sammen das zulässige Gesamtge‐
wicht nicht überschreiten. Wird z. B.
die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen
Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-
Normen ermittelt. Änderungen vorbe‐
halten. Angaben in den Fahrzeugpa‐
pieren haben stets Vorrang gegen‐
über Angaben in der Betriebsanlei‐
tung.
Motorenidentifizierung
Die Tabelle mit den technischen Da‐
ten gibt die Motoridentifikationsnum‐
mer an. Motordaten 3 290.
Zum Ermitteln des Motors die EWG-
Konformitätserklärung, die mit Ihrem Fahrzeug ausgeliefert wurde, oderandere, nationale Zulassungspapiere
zu Rate ziehen.

Technische Daten287FahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe
Europäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Staaten
(außer Moldawien, Russland, Türkei, Weißrussland)
Nur Israel
MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenOtto-Motoren
(einschließlich CNG, LPG, E85)Dieselmotorendexos 1––✔–dexos 2✔✔–✔
Wenn kein Öl in Dexos-Qualität verfügbar ist, kann man einmal zwischen zwei Ölwechseln maximal 1 Liter Motoröl der
Qualität ACEA C3 verwenden.
Motoröl-Viskositätsklassen
Alle europäischen Staaten und Israel (außer Moldawien, Russland, Türkei, Weißrussland)UmgebungstemperaturOtto- und Dieselmotorenbis zu –25 °CSAE 5W-30 oder SAE 5W-40unter –25 °CSAE 0W-30 oder SAE 0W-40

288Technische Daten
Internationaler ServiceplanBenötigte MotorölqualitätAlle nicht europäischen Staaten außer Israel
Nur Moldawien, Russland, Türkei, Weißrussland
MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenOtto-Motoren
(einschließlich CNG, LPG, E85)Dieselmotorendexos 1✔–––dexos 2–✔✔✔
Wenn kein Öl in Dexos-Qualität verfügbar ist, können die im Folgenden aufgeführten Ölqualitäten verwendet werden:
Alle nicht europäischen Staaten außer Israel
Nur Moldawien, Russland, Türkei, Weißrussland
MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenOtto-Motoren
(einschließlich CNG, LPG, E85)DieselmotorenGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔
