OPEL ZAFIRA C 2015.5 Betriebsanleitung (in German)

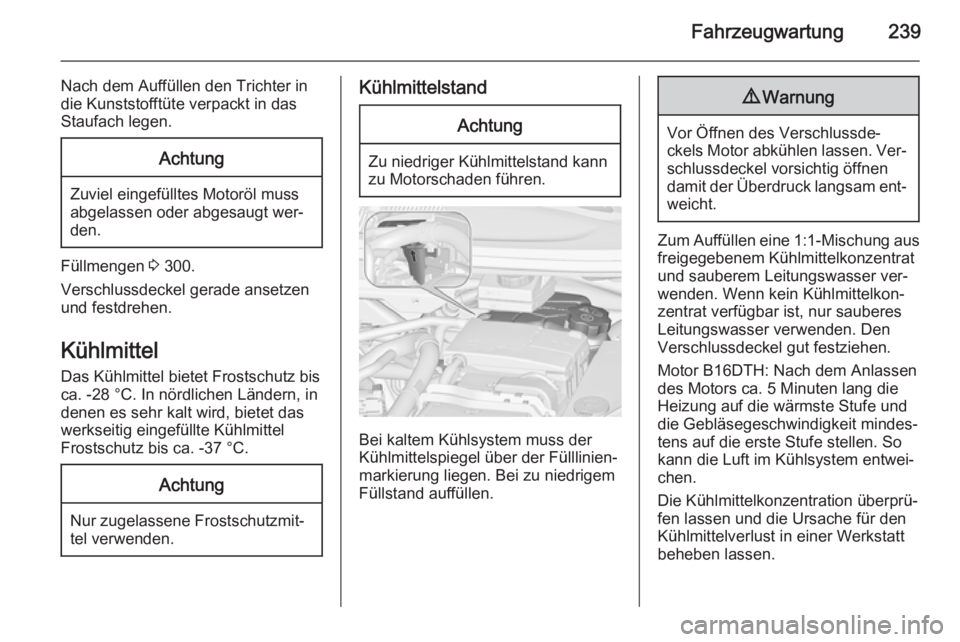

Fahrzeugwartung239
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das Staufach legen.Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 300.
Verschlussdeckel gerade ansetzen und festdrehen.
Kühlmittel
Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
KühlmittelstandAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser ver‐
wenden. Wenn kein Kühlmittelkon‐
zentrat verfügbar ist, nur sauberes
Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen.
Motor B16DTH: Nach dem Anlassen
des Motors ca. 5 Minuten lang die
Heizung auf die wärmste Stufe und
die Gebläsegeschwindigkeit mindes‐
tens auf die erste Stufe stellen. So
kann die Luft im Kühlsystem entwei‐
chen.
Die Kühlmittelkonzentration überprü‐
fen lassen und die Ursache für den
Kühlmittelverlust in einer Werkstatt
beheben lassen.

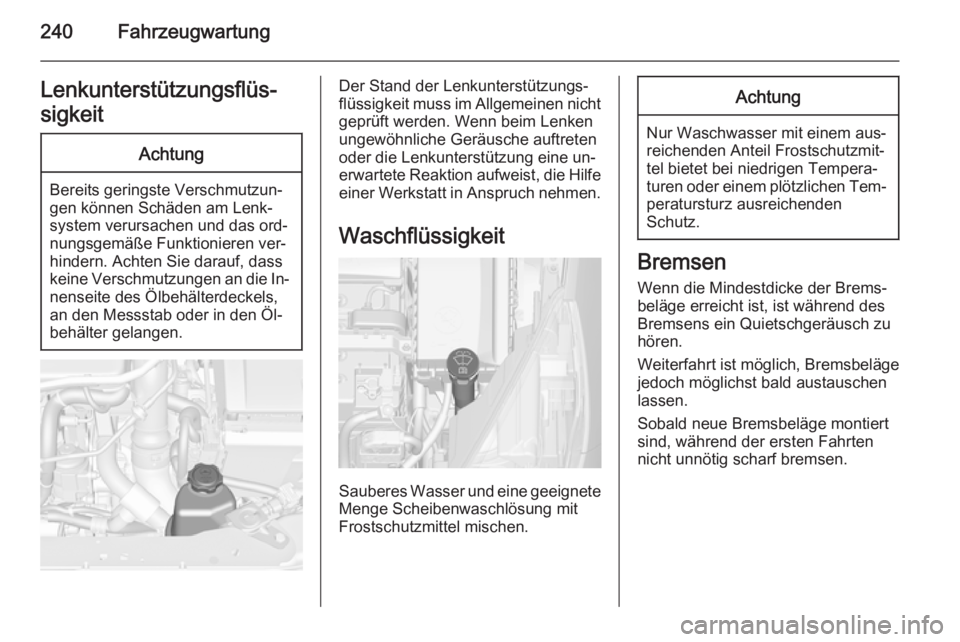

240FahrzeugwartungLenkunterstützungsflüs‐
sigkeitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels,
an den Messstab oder in den Öl‐
behälter gelangen.
Der Stand der Lenkunterstützungs‐
flüssigkeit muss im Allgemeinen nicht
geprüft werden. Wenn beim Lenken
ungewöhnliche Geräusche auftreten oder die Lenkunterstützung eine un‐
erwartete Reaktion aufweist, die Hilfe einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Sauberes Wasser und eine geeignete
Menge Scheibenwaschlösung mit
Frostschutzmittel mischen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.

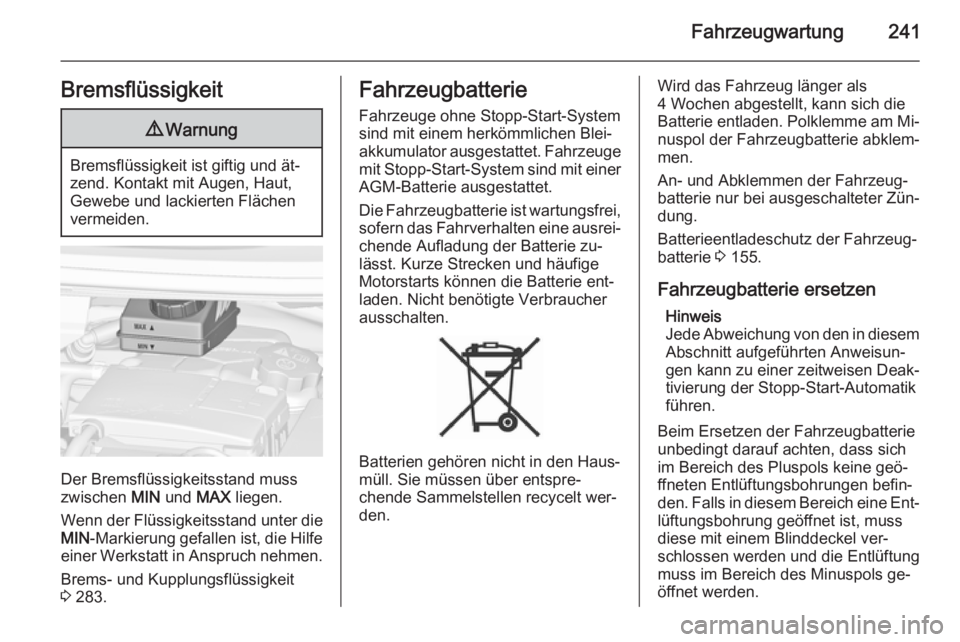

Fahrzeugwartung241Bremsflüssigkeit9Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 283.
Fahrzeugbatterie
Fahrzeuge ohne Stopp-Start-System
sind mit einem herkömmlichen Blei‐
akkumulator ausgestattet. Fahrzeuge mit Stopp-Start-System sind mit einer
AGM-Batterie ausgestattet.
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Verbraucher
ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐ nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.
Batterieentladeschutz der Fahrzeug‐
batterie 3 155.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine geö‐
ffneten Entlüftungsbohrungen befin‐
den. Falls in diesem Bereich eine Ent‐ lüftungsbohrung geöffnet ist, muss
diese mit einem Blinddeckel ver‐
schlossen werden und die Entlüftung
muss im Bereich des Minuspols ge‐
öffnet werden.

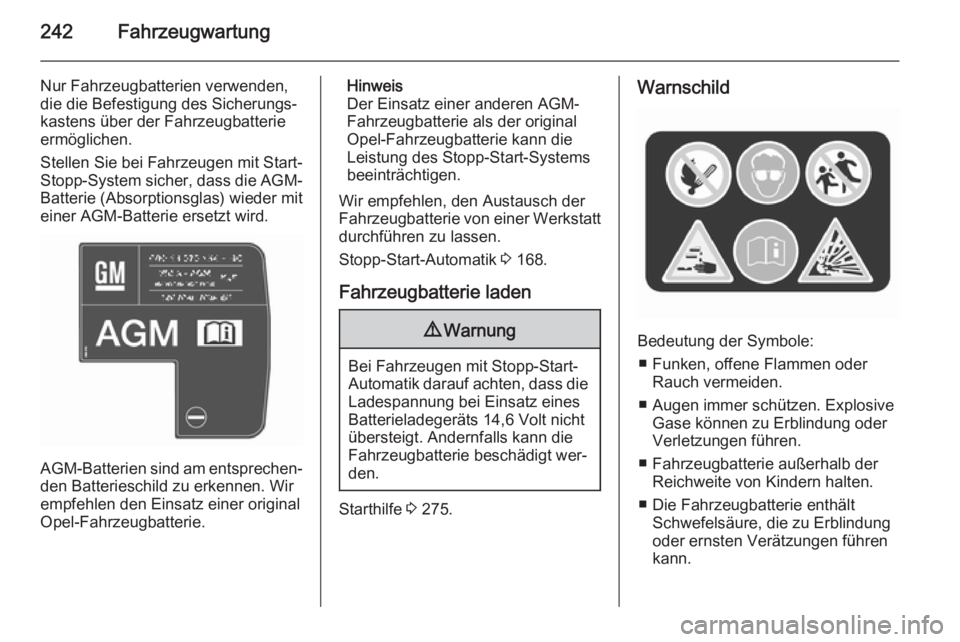

242Fahrzeugwartung
Nur Fahrzeugbatterien verwenden,die die Befestigung des Sicherungs‐kastens über der Fahrzeugbatterie
ermöglichen.
Stellen Sie bei Fahrzeugen mit Start-
Stopp-System sicher, dass die AGM-
Batterie (Absorptionsglas) wieder mit einer AGM-Batterie ersetzt wird.
AGM -Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Fahrzeugbatterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 168.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 275.
Warnschild
Bedeutung der Symbole:
■ Funken, offene Flammen oder Rauch vermeiden.
■ Augen immer schützen. Explosive Gase können zu Erblindung oder
Verletzungen führen.
■ Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder ernsten Verätzungen führen
kann.

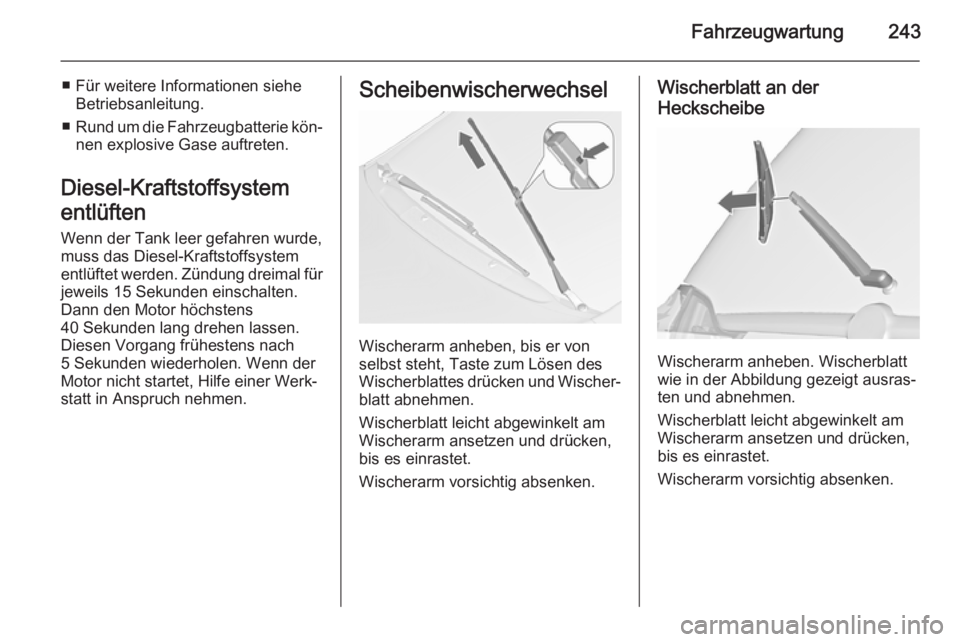

Fahrzeugwartung243
■ Für weitere Informationen sieheBetriebsanleitung.
■ Rund um die Fahrzeugbatterie kön‐
nen explosive Gase auftreten.
Diesel-Kraftstoffsystem entlüften Wenn der Tank leer gefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für
jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.Scheibenwischerwechsel
Wischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.

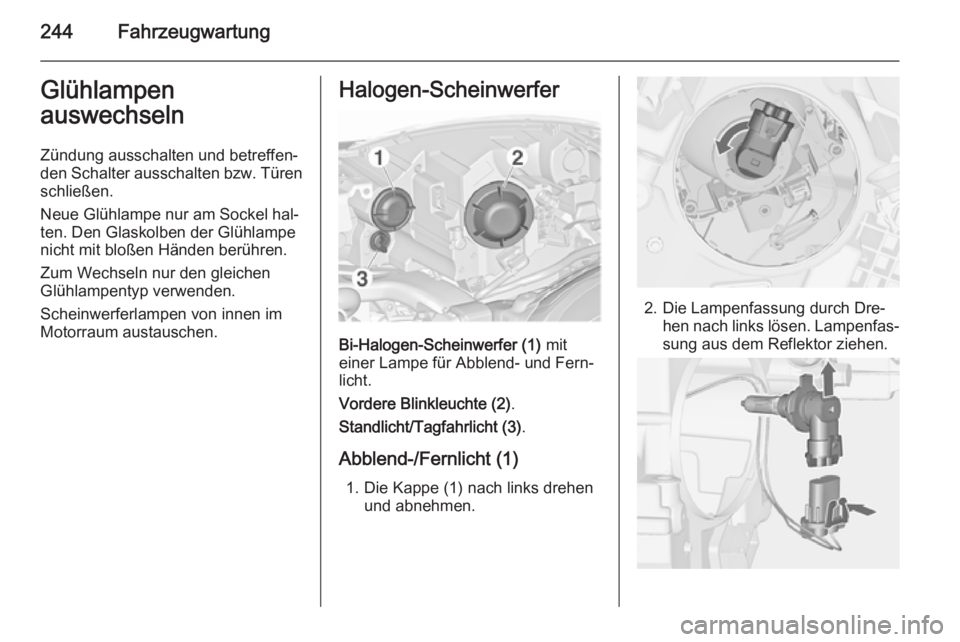

244FahrzeugwartungGlühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.Halogen-Scheinwerfer
Bi-Halogen-Scheinwerfer (1) mit
einer Lampe für Abblend- und Fern‐
licht.
Vordere Blinkleuchte (2) .
Standlicht/Tagfahrlicht (3) .
Abblend-/Fernlicht (1) 1. Die Kappe (1) nach links drehen und abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.

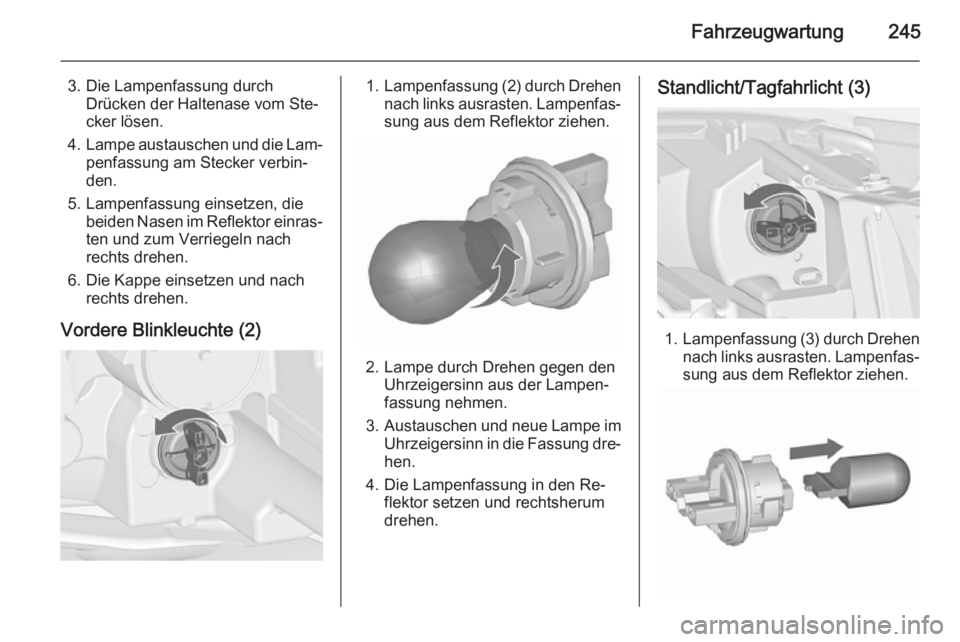

Fahrzeugwartung245
3. Die Lampenfassung durchDrücken der Haltenase vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung am Stecker verbin‐
den.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte (2)1. Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.
2. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Standlicht/Tagfahrlicht (3)
1. Lampenfassung (3) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.

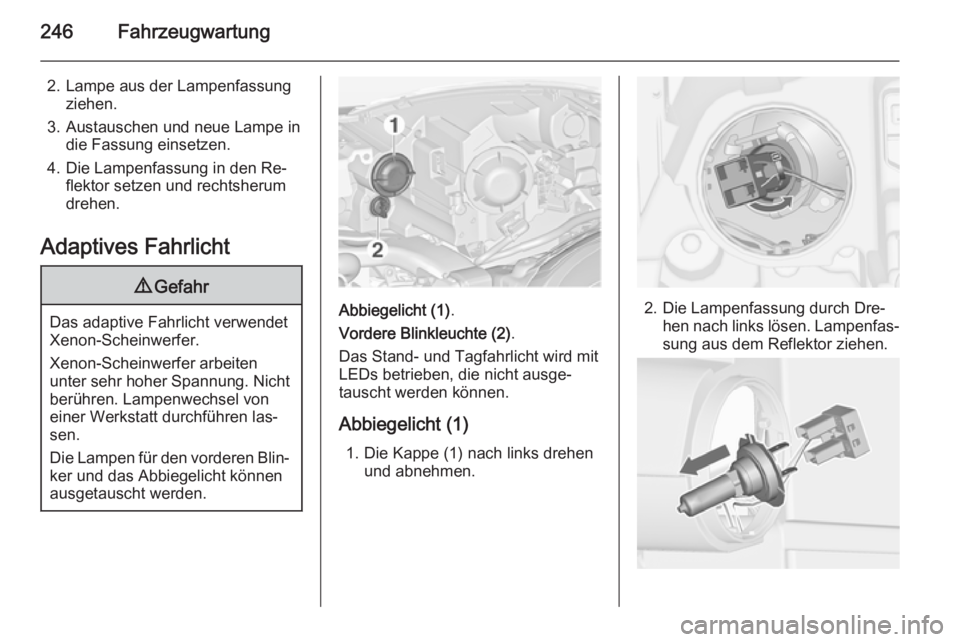

246Fahrzeugwartung
2. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Adaptives Fahrlicht9 Gefahr
Das adaptive Fahrlicht verwendet
Xenon-Scheinwerfer.
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Die Lampen für den vorderen Blin‐
ker und das Abbiegelicht können
ausgetauscht werden.Abbiegelicht (1) .
Vordere Blinkleuchte (2) .
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Abbiegelicht (1) 1. Die Kappe (1) nach links drehen und abnehmen.2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.

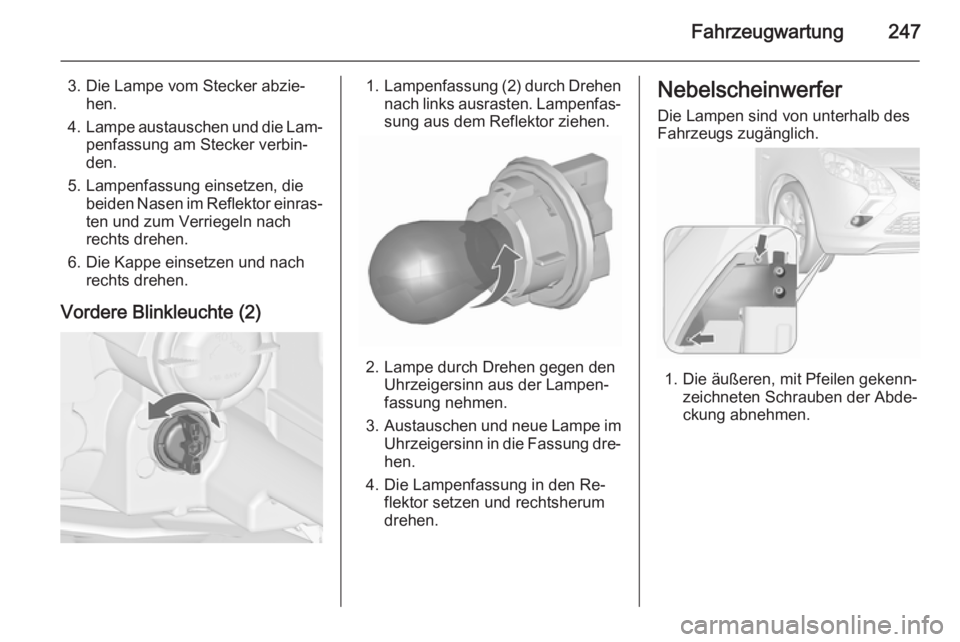

Fahrzeugwartung247
3. Die Lampe vom Stecker abzie‐hen.
4. Lampe austauschen und die Lam‐
penfassung am Stecker verbin‐
den.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte (2)1. Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.
2. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Nebelscheinwerfer
Die Lampen sind von unterhalb desFahrzeugs zugänglich.
1. Die äußeren, mit Pfeilen gekenn‐ zeichneten Schrauben der Abde‐
ckung abnehmen.

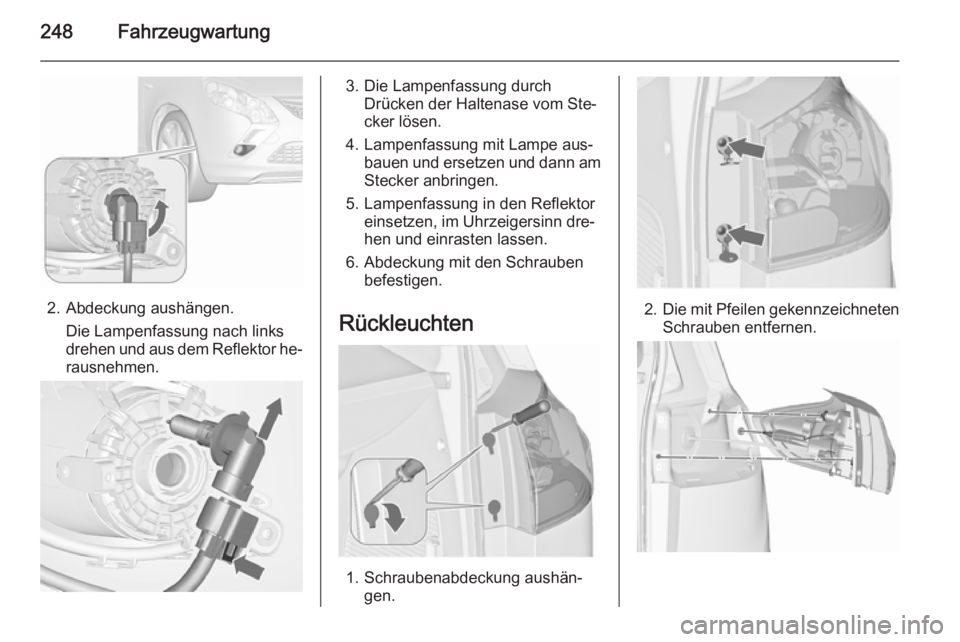

248Fahrzeugwartung
2. Abdeckung aushängen.Die Lampenfassung nach links
drehen und aus dem Reflektor he‐
rausnehmen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
4. Lampenfassung mit Lampe aus‐ bauen und ersetzen und dann amStecker anbringen.
5. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn dre‐
hen und einrasten lassen.
6. Abdeckung mit den Schrauben befestigen.
Rückleuchten
1. Schraubenabdeckung aushän‐ gen.
2.Die mit Pfeilen gekennzeichneten
Schrauben entfernen.
