Stauraum79

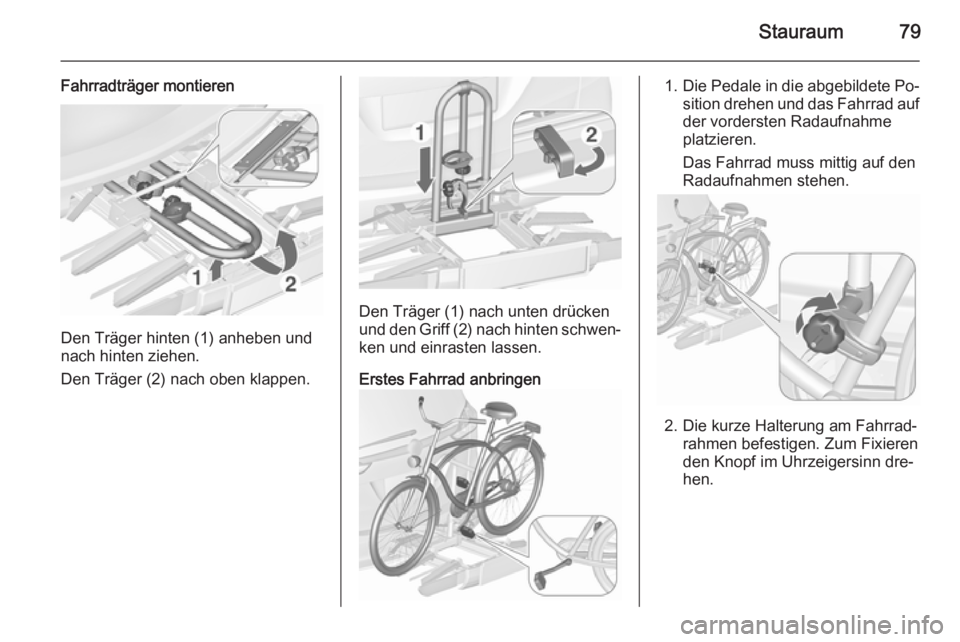

Fahrradträger montieren
Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.
Den Träger (1) nach unten drücken
und den Griff (2) nach hinten schwen‐ ken und einrasten lassen.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der vordersten Radaufnahme
platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn dre‐
hen.

80Stauraum

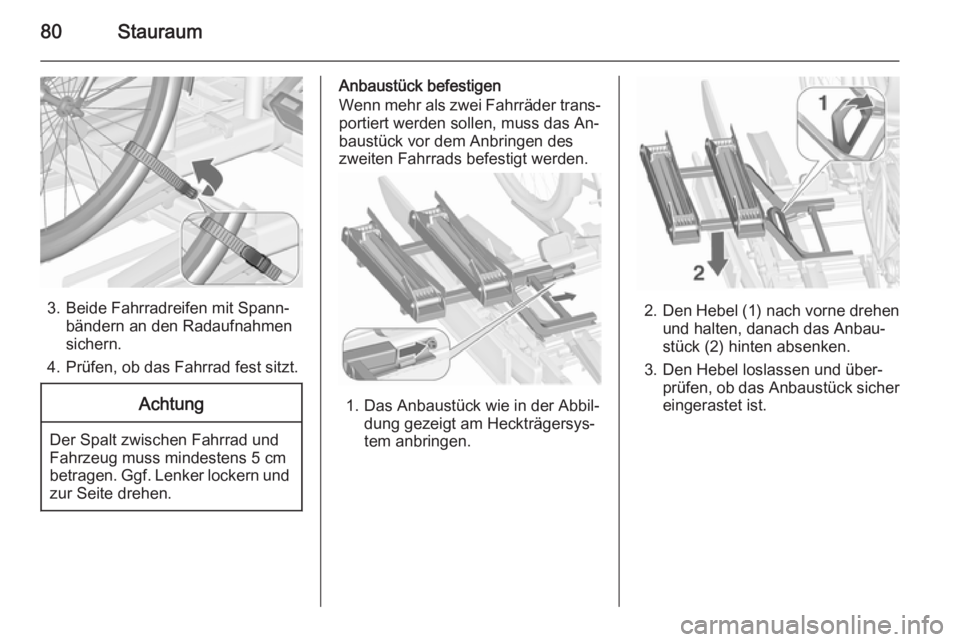

3. Beide Fahrradreifen mit Spann‐bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Wenn mehr als zwei Fahrräder trans‐ portiert werden sollen, muss das An‐
baustück vor dem Anbringen des
zweiten Fahrrads befestigt werden.
1. Das Anbaustück wie in der Abbil‐
dung gezeigt am Heckträgersys‐
tem anbringen.
2. Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.

Stauraum81

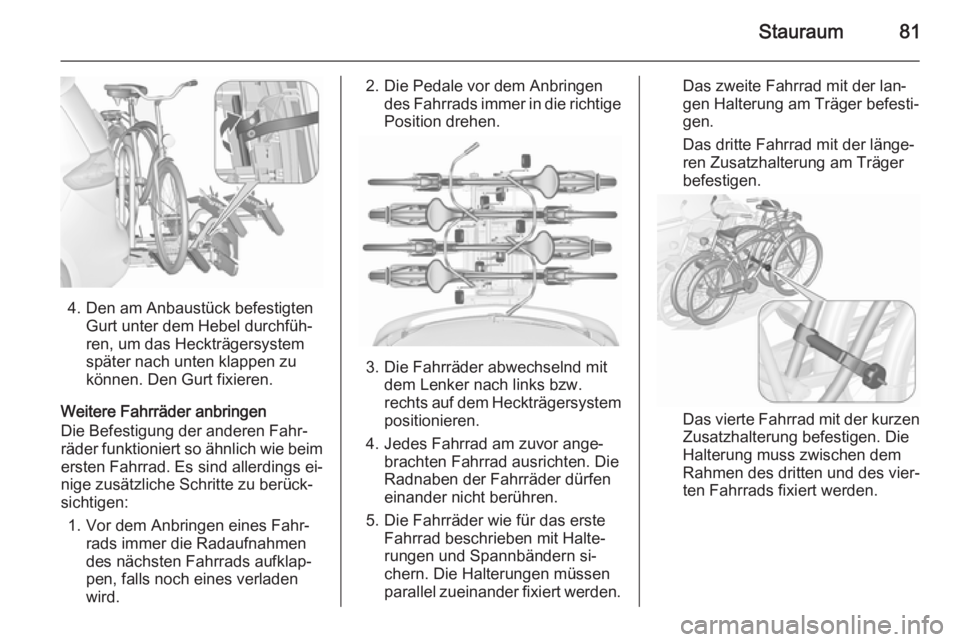

4. Den am Anbaustück befestigtenGurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings ei‐
nige zusätzliche Schritte zu berück‐
sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern si‐
chern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der lan‐
gen Halterung am Träger befesti‐
gen.
Das dritte Fahrrad mit der länge‐
ren Zusatzhalterung am Träger
befestigen.
Das vierte Fahrrad mit der kurzen Zusatzhalterung befestigen. Die
Halterung muss zwischen dem
Rahmen des dritten und des vier‐
ten Fahrrads fixiert werden.

82Stauraum

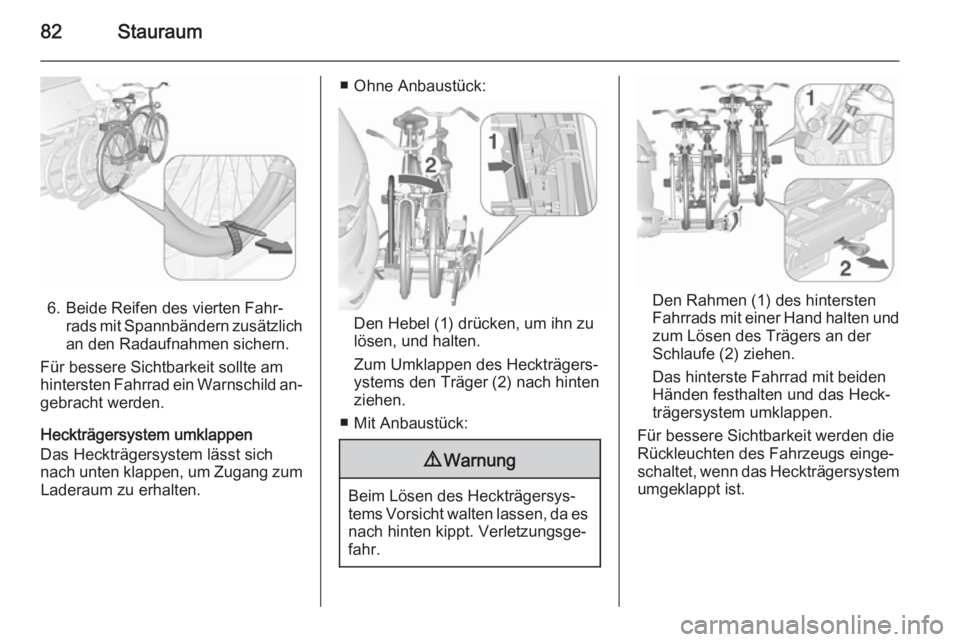

6. Beide Reifen des vierten Fahr‐rads mit Spannbändern zusätzlichan den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
■ Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträgers‐
ystems den Träger (2) nach hinten
ziehen.
■ Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen (1) des hintersten
Fahrrads mit einer Hand halten und zum Lösen des Trägers an der
Schlaufe (2) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.

Stauraum839Warnung

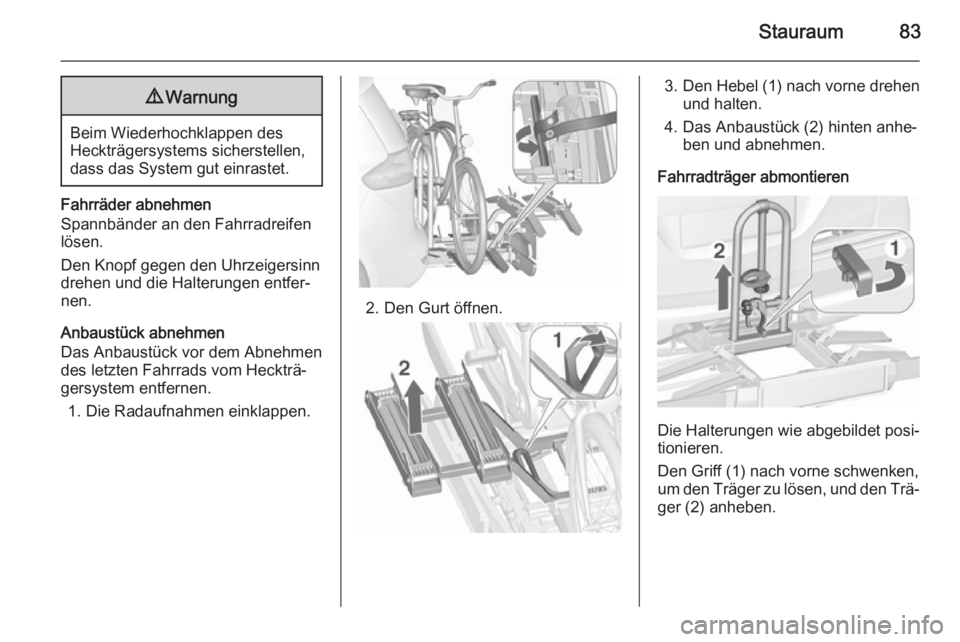

Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an den Fahrradreifen
lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.
Anbaustück abnehmen
Das Anbaustück vor dem Abnehmen
des letzten Fahrrads vom Heckträ‐
gersystem entfernen.
1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.
3. Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.
Fahrradträger abmontieren
Die Halterungen wie abgebildet posi‐
tionieren.
Den Griff (1) nach vorne schwenken,
um den Träger zu lösen, und den Trä‐
ger (2) anheben.

84Stauraum

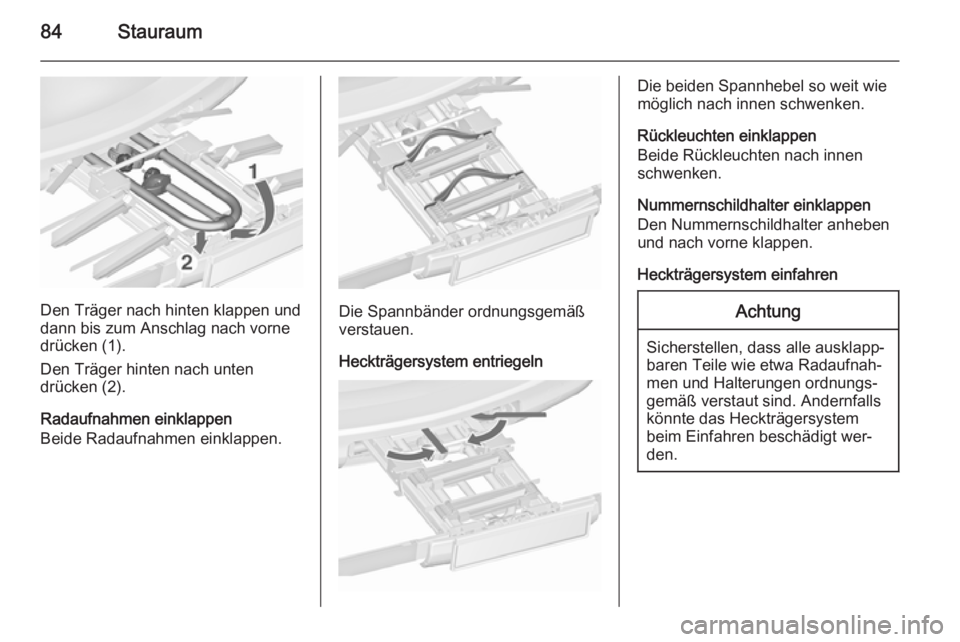

Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahmen einklappen
Beide Radaufnahmen einklappen.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln
Die beiden Spannhebel so weit wie
möglich nach innen schwenken.
Rückleuchten einklappen
Beide Rückleuchten nach innen
schwenken.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.

Stauraum85

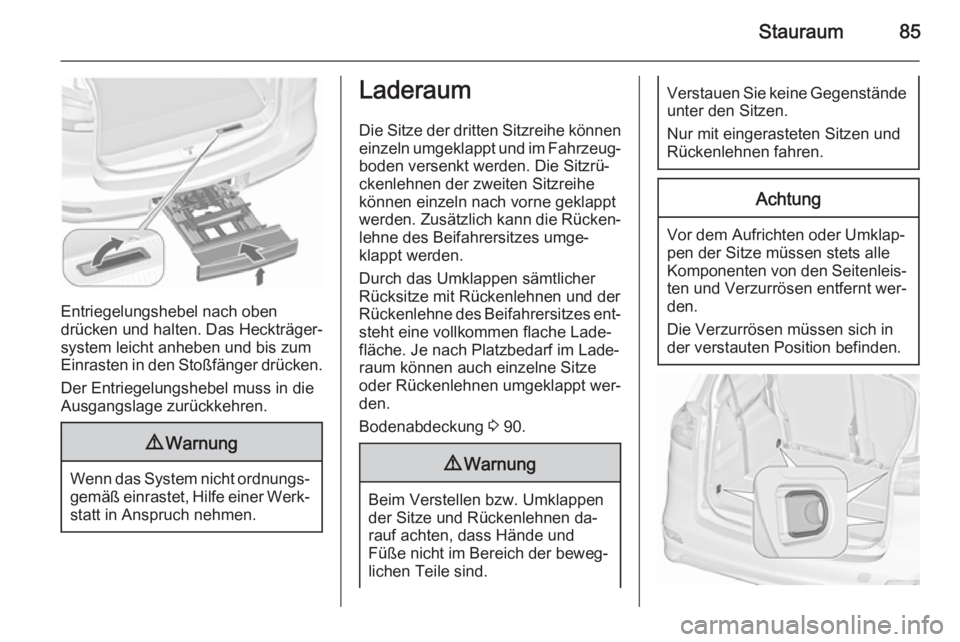

Entriegelungshebel nach oben
drücken und halten. Das Heckträger‐
system leicht anheben und bis zum
Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Sitze der dritten Sitzreihe können einzeln umgeklappt und im Fahrzeug‐ boden versenkt werden. Die Sitzrü‐
ckenlehnen der zweiten Sitzreihe können einzeln nach vorne geklappt
werden. Zusätzlich kann die Rücken‐
lehne des Beifahrersitzes umge‐
klappt werden.
Durch das Umklappen sämtlicher
Rücksitze mit Rückenlehnen und der
Rückenlehne des Beifahrersitzes ent‐
steht eine vollkommen flache Lade‐
fläche. Je nach Platzbedarf im Lade‐
raum können auch einzelne Sitze
oder Rückenlehnen umgeklappt wer‐
den.
Bodenabdeckung 3 90.9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenständeunter den Sitzen.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.Achtung
Vor dem Aufrichten oder Umklap‐
pen der Sitze müssen stets alle
Komponenten von den Seitenleis‐ ten und Verzurrösen entfernt wer‐
den.
Die Verzurrösen müssen sich in
der verstauten Position befinden.

86Stauraum

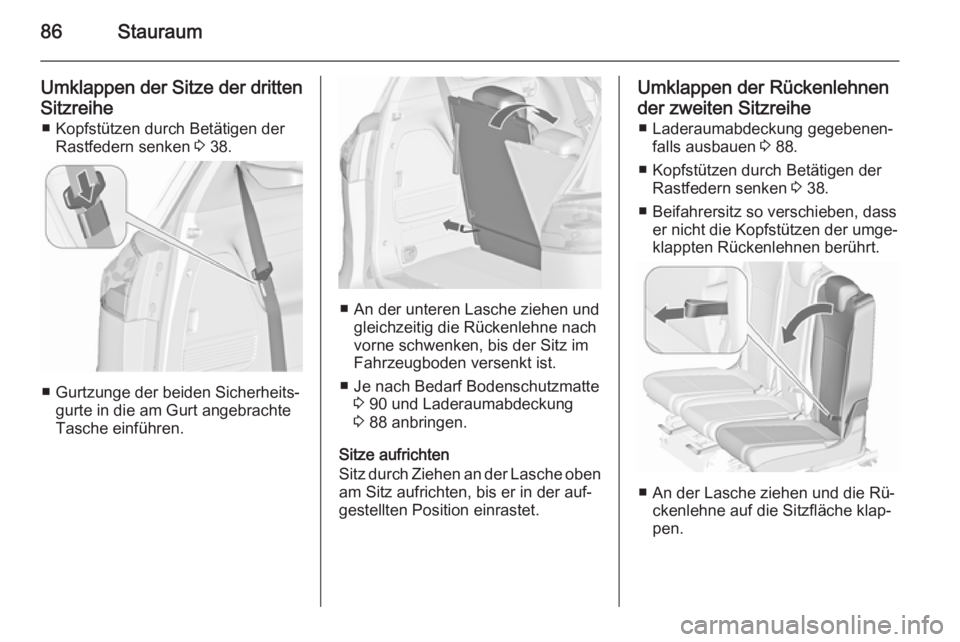

Umklappen der Sitze der drittenSitzreihe ■ Kopfstützen durch Betätigen der Rastfedern senken 3 38.
■ Gurtzunge der beiden Sicherheits‐
gurte in die am Gurt angebrachte
Tasche einführen.
■ An der unteren Lasche ziehen und gleichzeitig die Rückenlehne nach
vorne schwenken, bis der Sitz im
Fahrzeugboden versenkt ist.
■ Je nach Bedarf Bodenschutzmatte 3 90 und Laderaumabdeckung
3 88 anbringen.
Sitze aufrichten
Sitz durch Ziehen an der Lasche oben am Sitz aufrichten, bis er in der auf‐
gestellten Position einrastet.
Umklappen der Rückenlehnen
der zweiten Sitzreihe ■ Laderaumabdeckung gegebenen‐ falls ausbauen 3 88.
■ Kopfstützen durch Betätigen der Rastfedern senken 3 38.
■ Beifahrersitz so verschieben, dass er nicht die Kopfstützen der umge‐
klappten Rückenlehnen berührt.
■ An der Lasche ziehen und die Rü‐ ckenlehne auf die Sitzfläche klap‐
pen.

Stauraum87Achtung

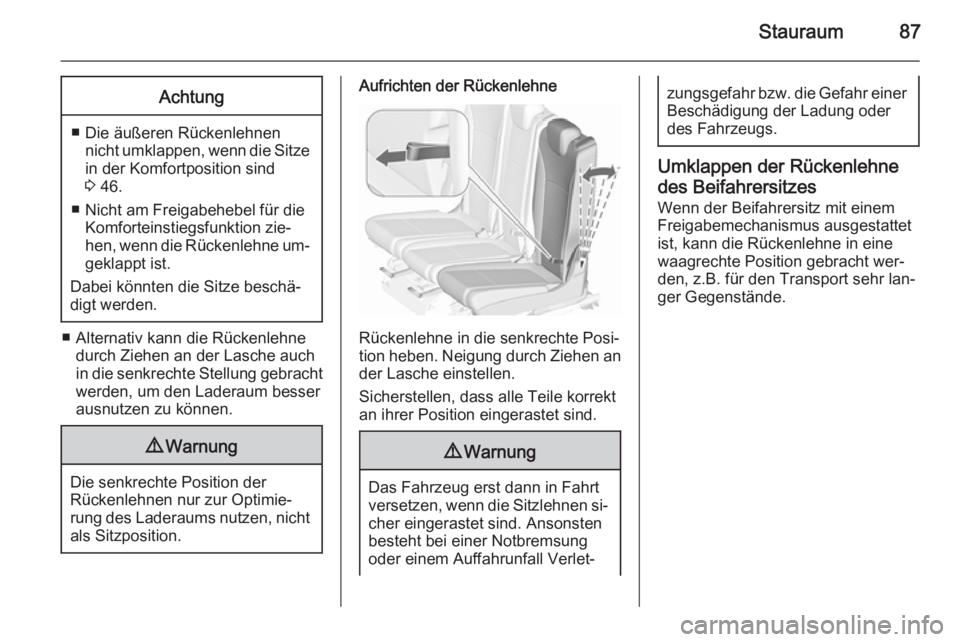

■ Die äußeren Rückenlehnennicht umklappen, wenn die Sitzein der Komfortposition sind
3 46.
■ Nicht am Freigabehebel für die Komforteinstiegsfunktion zie‐
hen, wenn die Rückenlehne um‐
geklappt ist.
Dabei könnten die Sitze beschä‐
digt werden.
■ Alternativ kann die Rückenlehne durch Ziehen an der Lasche auch
in die senkrechte Stellung gebracht
werden, um den Laderaum besser ausnutzen zu können.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht
als Sitzposition.
Aufrichten der Rückenlehne
Rückenlehne in die senkrechte Posi‐
tion heben. Neigung durch Ziehen an der Lasche einstellen.
Sicherstellen, dass alle Teile korrekt
an ihrer Position eingerastet sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Umklappen der Rückenlehne
des Beifahrersitzes Wenn der Beifahrersitz mit einem
Freigabemechanismus ausgestattet
ist, kann die Rückenlehne in eine
waagrechte Position gebracht wer‐
den, z.B. für den Transport sehr lan‐
ger Gegenstände.

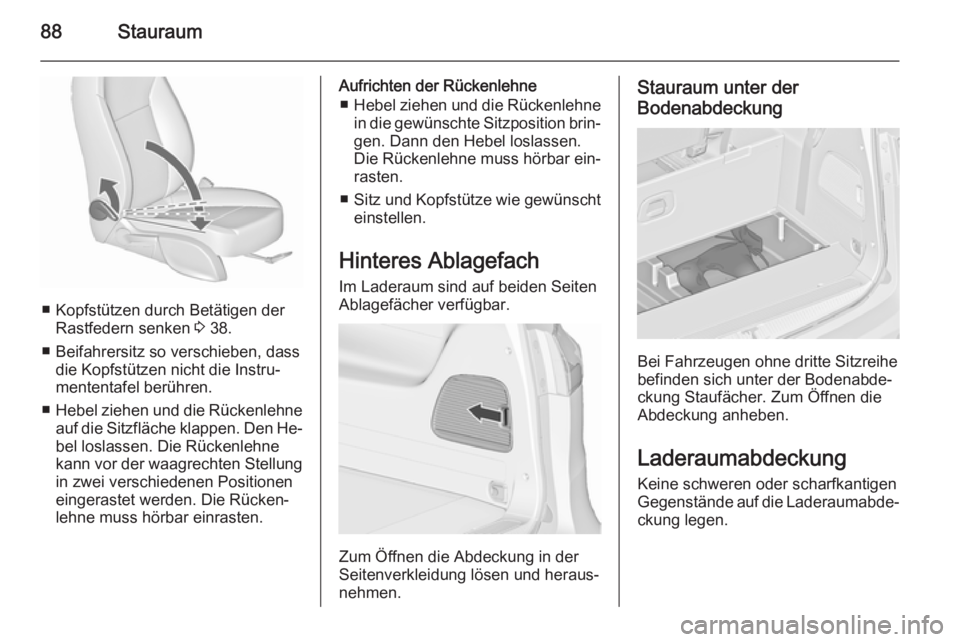

88Stauraum
■ Kopfstützen durch Betätigen derRastfedern senken 3 38.
■ Beifahrersitz so verschieben, dass die Kopfstützen nicht die Instru‐
mententafel berühren.
■ Hebel ziehen und die Rückenlehne
auf die Sitzfläche klappen. Den He‐ bel loslassen. Die Rückenlehne
kann vor der waagrechten Stellung
in zwei verschiedenen Positionen
eingerastet werden. Die Rücken‐
lehne muss hörbar einrasten.
Aufrichten der Rückenlehne
■ Hebel ziehen und die Rückenlehne
in die gewünschte Sitzposition brin‐
gen. Dann den Hebel loslassen. Die Rückenlehne muss hörbar ein‐
rasten.
■ Sitz und Kopfstütze wie gewünscht
einstellen.
Hinteres Ablagefach
Im Laderaum sind auf beiden Seiten Ablagefächer verfügbar.
Zum Öffnen die Abdeckung in der
Seitenverkleidung lösen und heraus‐
nehmen.
Stauraum unter der
Bodenabdeckung
Bei Fahrzeugen ohne dritte Sitzreihe
befinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben.
Laderaumabdeckung Keine schweren oder scharfkantigen
Gegenstände auf die Laderaumabde‐ ckung legen.
