OPEL ZAFIRA C 2015.5 Betriebsanleitung (in German)

Sitze, Rückhaltesysteme69
ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg.

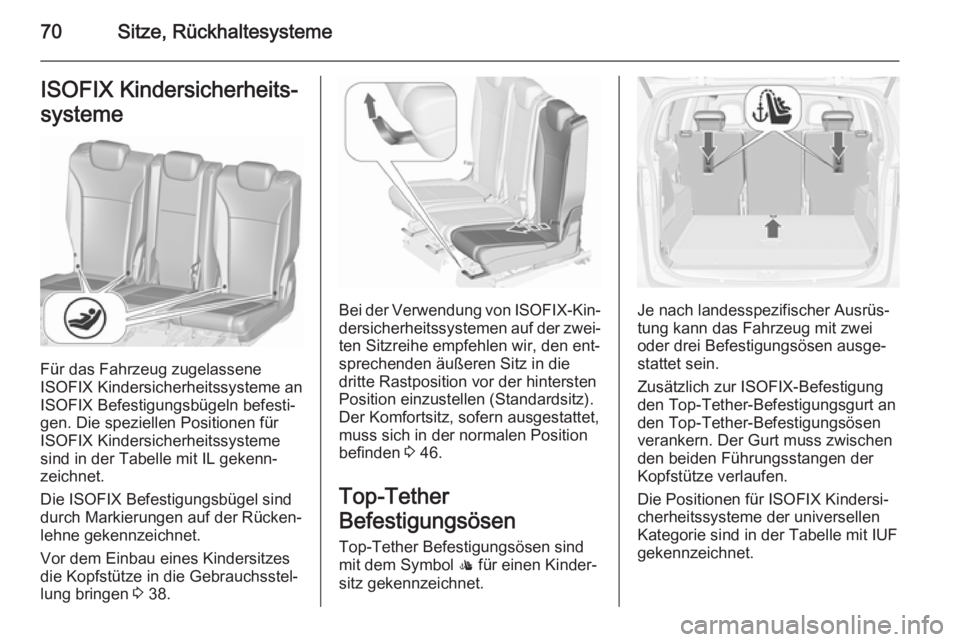

70Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Vor dem Einbau eines Kindersitzes
die Kopfstütze in die Gebrauchsstel‐
lung bringen 3 38.
Bei der Verwendung von ISOFIX-Kin‐
dersicherheitssystemen auf der zwei‐ ten Sitzreihe empfehlen wir, den ent‐
sprechenden äußeren Sitz in die
dritte Rastposition vor der hintersten
Position einzustellen (Standardsitz).
Der Komfortsitz, sofern ausgestattet,
muss sich in der normalen Position
befinden 3 46.
Top-Tether
Befestigungsösen
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

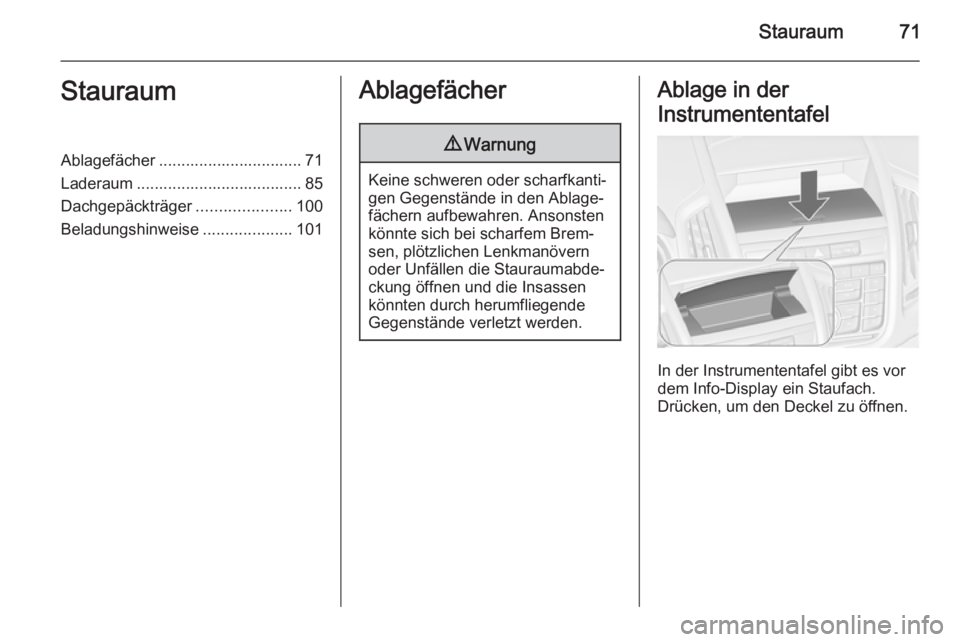

Stauraum71StauraumAblagefächer ................................ 71
Laderaum ..................................... 85 Dachgepäckträger .....................100
Beladungshinweise ....................101Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Ablage in der
Instrumententafel
In der Instrumententafel gibt es vor
dem Info-Display ein Staufach.
Drücken, um den Deckel zu öffnen.

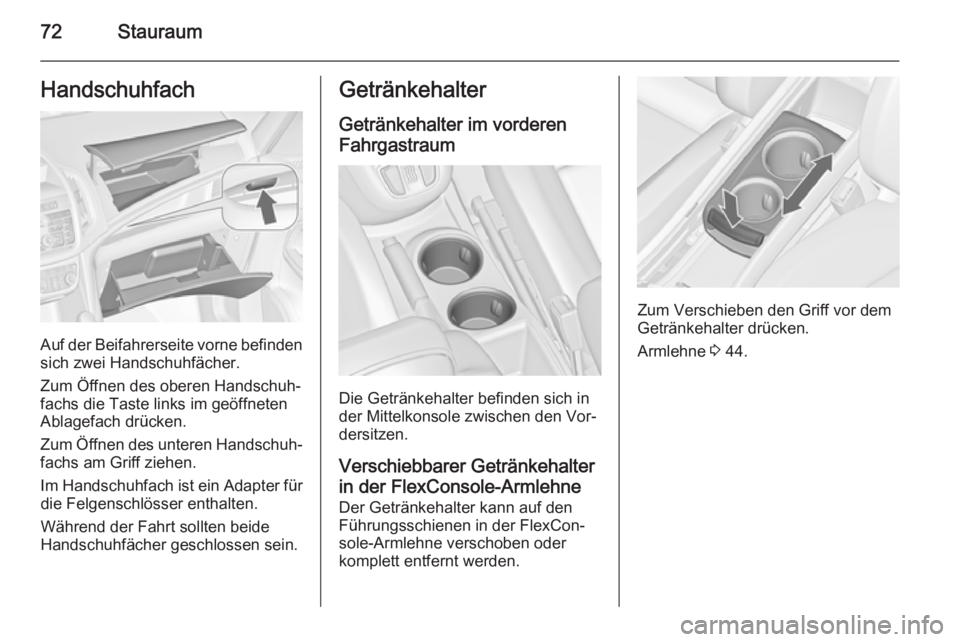

72StauraumHandschuhfach
Auf der Beifahrerseite vorne befinden
sich zwei Handschuhfächer.
Zum Öffnen des oberen Handschuh‐
fachs die Taste links im geöffneten
Ablagefach drücken.
Zum Öffnen des unteren Handschuh‐
fachs am Griff ziehen.
Im Handschuhfach ist ein Adapter für die Felgenschlösser enthalten.
Während der Fahrt sollten beide
Handschuhfächer geschlossen sein.
Getränkehalter
Getränkehalter im vorderen
Fahrgastraum
Die Getränkehalter befinden sich in
der Mittelkonsole zwischen den Vor‐
dersitzen.
Verschiebbarer Getränkehalter
in der FlexConsole-Armlehne
Der Getränkehalter kann auf den
Führungsschienen in der FlexCon‐
sole-Armlehne verschoben oder
komplett entfernt werden.
Zum Verschieben den Griff vor dem
Getränkehalter drücken.
Armlehne 3 44.

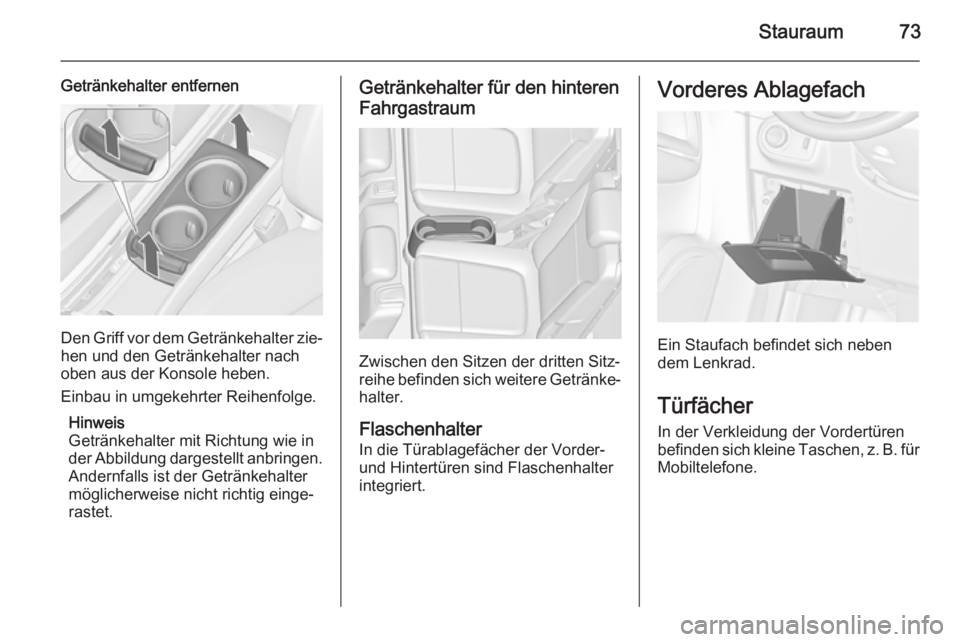

Stauraum73
Getränkehalter entfernen
Den Griff vor dem Getränkehalter zie‐hen und den Getränkehalter nach
oben aus der Konsole heben.
Einbau in umgekehrter Reihenfolge.
Hinweis
Getränkehalter mit Richtung wie in
der Abbildung dargestellt anbringen. Andernfalls ist der Getränkehalter
möglicherweise nicht richtig einge‐
rastet.
Getränkehalter für den hinteren
Fahrgastraum
Zwischen den Sitzen der dritten Sitz‐
reihe befinden sich weitere Getränke‐
halter.
Flaschenhalter
In die Türablagefächer der Vorder-
und Hintertüren sind Flaschenhalter
integriert.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.
TürfächerIn der Verkleidung der Vordertüren
befinden sich kleine Taschen, z. B. für
Mobiltelefone.

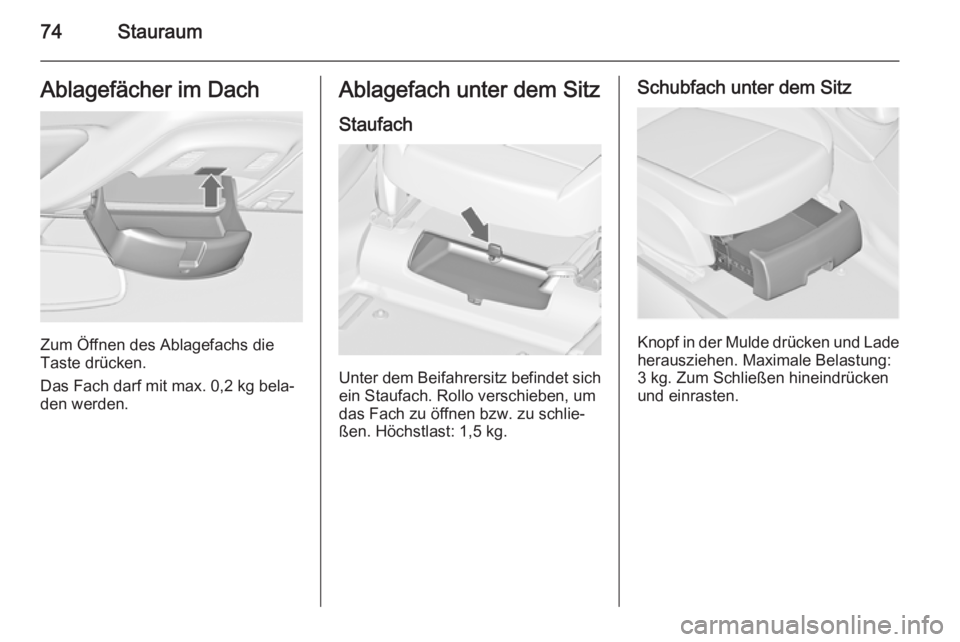

74StauraumAblagefächer im Dach
Zum Öffnen des Ablagefachs die
Taste drücken.
Das Fach darf mit max. 0,2 kg bela‐
den werden.
Ablagefach unter dem Sitz
Staufach
Unter dem Beifahrersitz befindet sich ein Staufach. Rollo verschieben, um
das Fach zu öffnen bzw. zu schlie‐
ßen. Höchstlast: 1,5 kg.
Schubfach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.

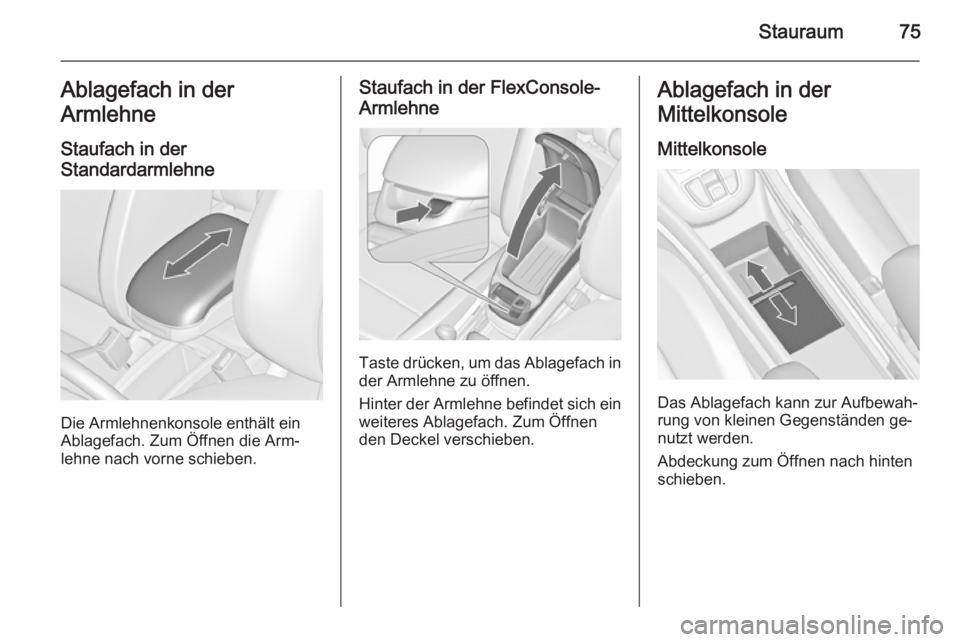

Stauraum75Ablagefach in der
Armlehne
Staufach in der
Standardarmlehne
Die Armlehnenkonsole enthält ein
Ablagefach. Zum Öffnen die Arm‐
lehne nach vorne schieben.
Staufach in der FlexConsole-
Armlehne
Taste drücken, um das Ablagefach in
der Armlehne zu öffnen.
Hinter der Armlehne befindet sich ein weiteres Ablagefach. Zum Öffnen
den Deckel verschieben.
Ablagefach in der
Mittelkonsole
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen ge‐
nutzt werden.
Abdeckung zum Öffnen nach hinten
schieben.

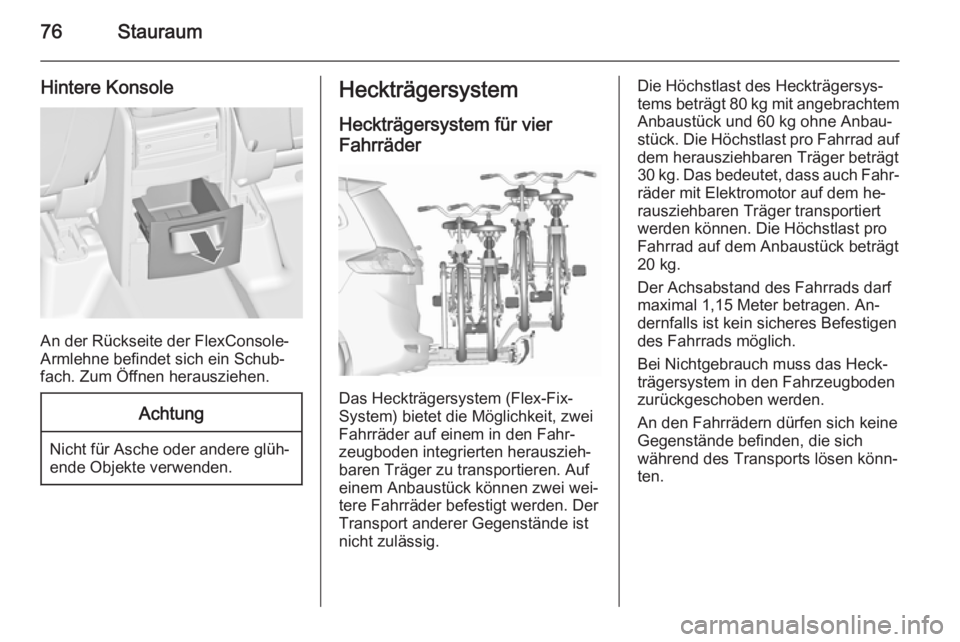

76Stauraum
Hintere Konsole
An der Rückseite der FlexConsole-
Armlehne befindet sich ein Schub‐
fach. Zum Öffnen herausziehen.
Achtung
Nicht für Asche oder andere glüh‐
ende Objekte verwenden.
Heckträgersystem
Heckträgersystem für vier
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, zwei
Fahrräder auf einem in den Fahr‐
zeugboden integrierten herauszieh‐
baren Träger zu transportieren. Auf
einem Anbaustück können zwei wei‐
tere Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.
Die Höchstlast des Heckträgersys‐
tems beträgt 80 kg mit angebrachtem
Anbaustück und 60 kg ohne Anbau‐
stück. Die Höchstlast pro Fahrrad auf dem herausziehbaren Träger beträgt
30 kg. Das bedeutet, dass auch Fahr‐
räder mit Elektromotor auf dem he‐
rausziehbaren Träger transportiert
werden können. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.

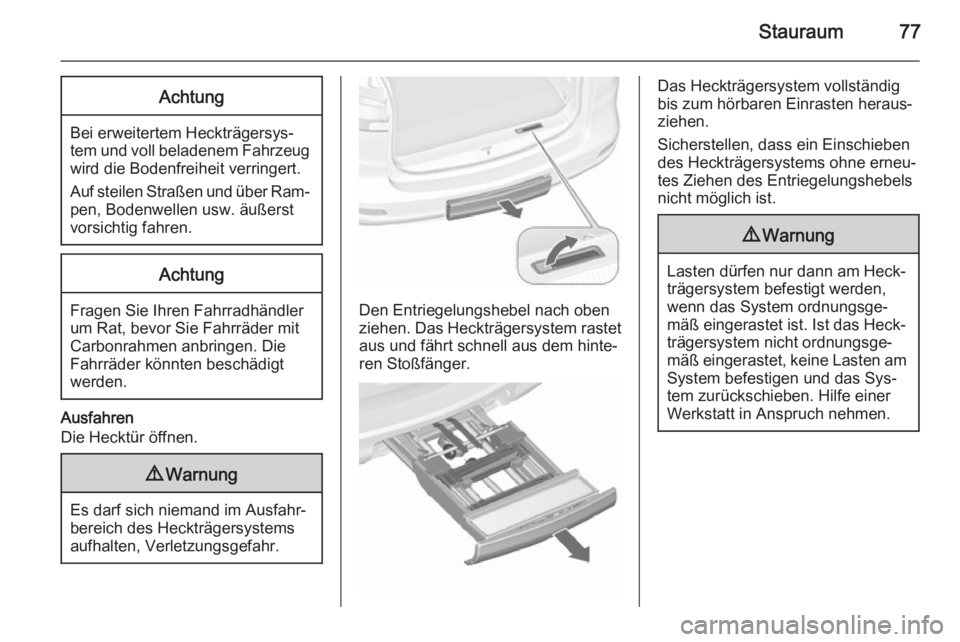

Stauraum77Achtung
Bei erweitertem Heckträgersys‐tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über Ram‐
pen, Bodenwellen usw. äußerst
vorsichtig fahren.
Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.

78Stauraum
Nummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Rückleuchten ausklappen
Beide Rückleuchten ausklappen.
Das Heckträgersystem arretieren
Die beiden Spannhebel so weit wie
möglich zur Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Radaufnahmen ausklappen
Beide Radaufnahmen ausklappen.
